Передаточное число

Эффективность

Цифры в этом разделе относятся к эффективности трансмиссии, включая средства трансмиссии и любую систему зубчатых передач. В этом контексте эффективность связана с тем, какая мощность передается на колесо по сравнению с мощностью педалей. Для хорошо обслуживаемой системы передачи КПД обычно составляет от 86% до 99%, как подробно описано ниже.

Факторы, помимо зубчатой ​​передачи, которые влияют на производительность, включают сопротивление качению и сопротивление воздуху:

• Сопротивление качению может изменяться в 10 или более раз в зависимости от типа и размеров шины, а также давления в шине.
• Сопротивление воздуха значительно увеличивается с увеличением скорости и является наиболее важным фактором на скоростях выше 10–12 миль (15–20 км) в час ( сила сопротивления увеличивается пропорционально квадрату скорости, поэтому мощность, необходимая для ее преодоления, увеличивается. пропорционально кубу скорости).

Человеческий фактор также может иметь значение. Рохлофф утверждает, что в некоторых случаях общая эффективность может быть повышена за счет использования немного менее эффективного передаточного числа, когда это приводит к большей эффективности человека (в преобразовании еды в мощность педали), поскольку используется более эффективная скорость вращения педалей.

Обзор

Энциклопедический обзор можно найти в главе 9 «Велосипедной науки», которая охватывает как теорию, так и экспериментальные результаты. Некоторые детали, извлеченные из этих и других экспериментов, представлены в следующем подразделе со ссылками на исходные отчеты.

Факторы, которые, как было показано, влияют на эффективность трансмиссии, включают тип системы трансмиссии (цепь, вал, ремень), тип системы зубчатой ​​передачи (фиксированная, переключатель, ступица, бесступенчатая регулировка), размер используемых звездочек, величина входной мощности, скорость вращения педалей и степень ржавости цепи. Для конкретной зубчатой ​​передачи разные передаточные числа обычно имеют разный КПД.

В некоторых экспериментах использовался электродвигатель для привода вала, к которому прикреплены педали, в то время как в других использовались средние значения ряда реальных велосипедистов. Неясно, как стабильная мощность, выдаваемая двигателем, сравнивается с циклической мощностью, обеспечиваемой педалями. Рохлофф утверждает, что постоянная мощность двигателя должна соответствовать пиковой мощности педали, а не средней (которая составляет половину максимальной мощности).

Имеется мало независимой информации, касающейся эффективности ременных передач и бесступенчатых зубчатых передач; даже производители / поставщики не хотят предоставлять какие-либо цифры.

Подробности

Механизмы типа переключателя типичного продукта среднего класса (типа, используемого серьезными любителями) достигают от 88% до 99% механического КПД при 100 Вт. В механизмах переключения передач самый высокий КПД достигается за счет более крупных звездочек. Эффективность обычно снижается с уменьшением размеров звездочки и передней звезды. Эффективность переключателя также снижается из-за перекрестной цепи или перехода от большого кольца к большой звездочке или от малого кольца к маленькой звездочке. Это перекрестное соединение также приводит к повышенному износу из-за бокового прогиба цепи.

Честер Кайл и Фрэнк Берто сообщили в “Human Power” 52 (лето 2001 г.), что испытания трех систем переключения (от 4 до 27 передач) и восьми ступичных трансмиссий (от 3 до 14 передач), выполненные с мощностью 80 Вт, 150 Вт, Входы 200 Вт дали следующие результаты:

Тип трансмиссии	Средняя эффективность при 150 Вт
Переключатели	93–95%
3 ступицы скоростей	92–95%
7- и 14-ступенчатые ступицы	89% – 91%

Проверка эффективности велосипедных зубчатых передач осложняется рядом факторов – в частности, все системы имеют тенденцию быть лучше при более высоких значениях мощности. 200 Вт будут управлять типичным велосипедом со скоростью 20 миль в час, в то время как спортсмены могут достичь 400 Вт, при этом заявленная эффективность “приближается к 98%”.

При более типичной мощности 150 Вт, ступичные шестерни, как правило, примерно на 2% менее эффективны, чем система переключения скоростей, если обе системы находятся в хорошем состоянии.

Порядок выбора червячного редуктора

Среди достоинств данного агрегата – обоснованная цена червячного редуктора. Но даже с ее учетом подбор должен быть очень выверенным. Чтобы купить оборудование, которое оптимально впишется в используемую программу технического оснащения, необходимо разобраться с базовыми параметрами выбора червячного редуктора. В данной системе расчетов параметров для определения цены присутствуют такие характеристики, как:

• передаточное отношение;
• КПД;
• количество ступеней;
• планируемое время запуска;
• габаритные размеры конструкции.

Определение передаточного числа

Начинается выбор червячного редуктора с расчета передаточного отношения – соотношения зубьев ведомой шестерни с количеством зубьев ведущего червяка. От этого зависит кратность увеличения крутящего момента при движении червяка.

Для расчета передаточного числа (требуемого) с целью правильного выбора червячного редуктора используется формула вида:

U=N вх. / N вых

Где:

• N вх. – это обороты входного вала электромотора де-факто (по паспорту, количество в минуту);
• N вых. – требуемое число оборотов тихоходного выходного вала за минуту.

Результаты нужно округлить. После чего можно купить модель, руководствуясь таблицей передаточных чисел для разных вариаций механизмов.

Расчет количества ступеней

Расчет передаточного числа является ключевым и при определении требуемого числа ступеней. Во исполнение последней задачи необходимо подобрать систему, согласно полученному соотношению, из таблицы, приведенной ниже.

Выбор червячного редуктора	Передаточные числа
одноступенчатый	8–80
двухступенчатый	100–4000

Выбор червячного редуктора по габаритам

Грамотный выбор червячного редуктора по габаритным параметрам требует приведение в соответствие параметров мощности, оборотов двигателя с типом приводного механизма. Чтобы определиться, какой типоразмер нужно купить именно вам, используйте формулу:

Т= (9550 * Р * U * N) / (К * N вх.).

Где:

• Р – производительность используемого электромотора, принимается в кВт;
• U – расчетный показатель передаточного числа;
• N – КПД, согласно техническим характеристикам и результатам вычислений;
• К – коэффициент использования/эксплуатации, принимается в зависимости от условий работы червячного редуктора, согласно таблице (она представлена ниже);
• N вх. – паспортное количество оборотов двигателя.

Режим использования (согласно ГОСТу 21354-87, а также нормам ГосТехНадзора)	ПВ (%)	K
Непрерывный	100	0,7
I	Тяжелый	>63	0,8
II	Средний	<63	1,0
III	Средний нормальный	40	1,0
IV	Лёгкий	25	1,2
V	Особо лёгкий	16	1,5
Эпизодический (нагрузка без ударов, плюс работа два часа в сутки, причетырех включениях в час)	25	1,8

Продолжительность эксплуатации

Расчет времени включения осуществляется так:

ПВ = (Т / 60) * 100

Где:

• T – это период эксплуатации, взятый в минутах за час работы по среднему показателю.
• Результат определяют в процентах.

Важное условие: полученный момент не должен превышать номинального крутящего момента. Последний указан в паспорте (технические характеристики червячного редуктора). Это необходимо для продолжительной работы валов механизма (во избежание разницы между нагрузками, прикладываемыми де-факто, и предусмотренными в паспорте)

Это необходимо для продолжительной работы валов механизма (во избежание разницы между нагрузками, прикладываемыми де-факто, и предусмотренными в паспорте).

Модернизация редукторов — стабильная тенденция

В модельном ряду производителей представлены стандартные и модернизированные решения. В усовершенствованных агрегатах сохраняются прежние габариты и размеры присоединений.

Основу модернизации составляют:

• Стандарты ISO.
• Блочно-модульные конструкции.
• Усовершенствованные механизмы защиты редукторов.
• Модификации зубчатых зацеплений.
• Модернизация корпусов редукторов, ориентированная на производство монолитных конструкций небольшого веса, характеризующихся высокой теплоотдачей.
• Применение технологии литья под давлением при производстве корпусов из алюминиевых сплавов.
• Использование синтетического масла для всего периода эксплуатации редуктора.
• Отсутствие необходимости в техническом обслуживании приводных механизмов в процессе их эксплуатации.

Непрерывный процесс модернизации способствует улучшению технических характеристик редукторов, расширению их функциональности и вариативности исполнений. Сегодня продукция крупных российских производителей не уступает по качеству иностранным аналогам.

Романов Сергей Анатольевич, руководитель отдела механики компании Техпривод

Эксплуатационный коэффициент (сервис-фактор)

Сервис-фактор (Sf) рассчитывается экспериментальным методом. В расчет принимаются тип нагрузки, суточная продолжительность работы, количество пусков/остановок за час эксплуатации мотор-редуктора. Определить эксплуатационный коэффициент можно, используя данные таблицы 3.

Таблица 3. Параметры для расчета эксплуатационного коэффициента

Тип нагрузки	К-во пусков/остановок, час	Средняя продолжительность эксплуатации, сутки
<2	2-8	9-16h	17-24
Плавный запуск, статичный режим эксплуатации, ускорение массы средней величины	<10	0,75	1	1,25	1,5
10-50	1	1,25	1,5	1,75
80-100	1,25	1,5	1,75	2
100-200	1,5	1,75	2	2,2
Умеренная нагрузка при запуске, переменный режим, ускорение массы средней величины	<10	1	1,25	1,5	1,75
10-50	1,25	1,5	1,75	2
80-100	1,5	1,75	2	2,2
100-200	1,75	2	2,2	2,5
Эксплуатация при тяжелых нагрузках, переменный режим, ускорение массы большой величины	<10	1,25	1,5	1,75	2
10-50	1,5	1,75	2	2,2
80-100	1,75	2	2,2	2,5
100-200	2	2,2	2,5	3

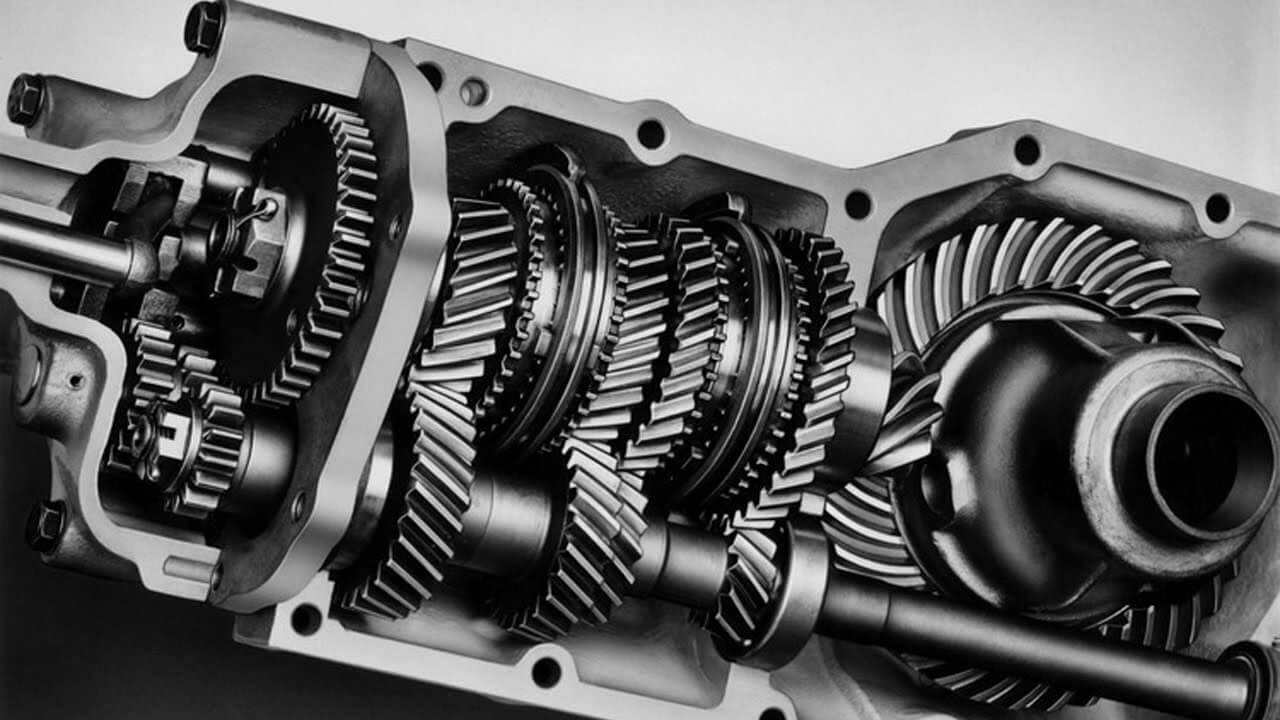

Что такое передаточное число коробки и что от него зависит

Итак, передаточное число коробки передач – это соотношение между количеством зубьев ведущей и ведомой шестеренки. Попробуем объяснить более доступно. Если, к примеру, на ведомой шестерне насчитывается 60 зубьев, а на ведущей их 30, то данная пара характеризуется передаточным числом, которое равно 2. Чтобы понять это, необходимо применить простую формулу: 60 делят на 30 и получают 2.

К примеру, если правильно менять количество зубьев на шестеренках, можно оказывать воздействие на крутящий момент, передающийся так называемому «потребителю» – увеличивать или уменьшать его в соответствии с потребностями. В обычных авто крутящий момент, передаваемый от ДВС на ведущие колеса посредством коробки передач и редуктора ведущего моста, повышается. В мощных внедорожниках повышенной проходимости с этой целью  дополнительно используется раздатка с пониженным рядом.

Отвечая на вопрос о том, на что влияет передаточное число передачи и редуктора, отметим, в первую очередь, динамику разгона. Зависит от данного показателя и максимальная скорость, которую способно развить транспортное средство. Ступенчатые коробки оснащаются несколькими парами, а ПЧ у этих пар рознятся.

Больше число – следовательно, выше тяга, которую способна обеспечить соответствующая передача. Двигатель оперативнее набирает обороты, автомобиль разгоняется активнее, но вот скорость движения будет ограничена, и чтобы ее увеличить, необходимо переключить передачу на ту, которая выше.

Чаще всего крутящий момент, поступающий на коробку передач от мотора, значительно повышается на низких скоростях (с первой по третью). Что касается повышенных передач (с четвертой по шестую), то во время движения на них ПЧ снижается, поэтому авто развивает высокую скорость. Правда, интенсивность разгона на высоких передачах ниже, чем на первой, второй или третьей.

Помимо всего прочего, динамика разгона зависит и от главного передаточного числа – если оно больше, значит, лучше динамика, не зависимо от передачи, и тем меньше максимальная скорость езды.

Учитывая описанное выше, можно сделать вывод о том, что передаточные числа автомобилей подбирают в зависимости от мощности силового агрегата, от крутящего момента, от того, для каких целей планируется его использовать и от многих других факторов. Если конструкторам удалось правильно подобрать передаточные числа коробки, то и к динамике машины не будет никаких претензий.

Немаловажную роль играет также баланс между динамикой и экономичностью, ведь быстрых автомобилей, потребляющих минимум топлива, попросту не существует. Если необходимо достичь впечатляющей динамики, на экономичность рассчитывать не стоит.

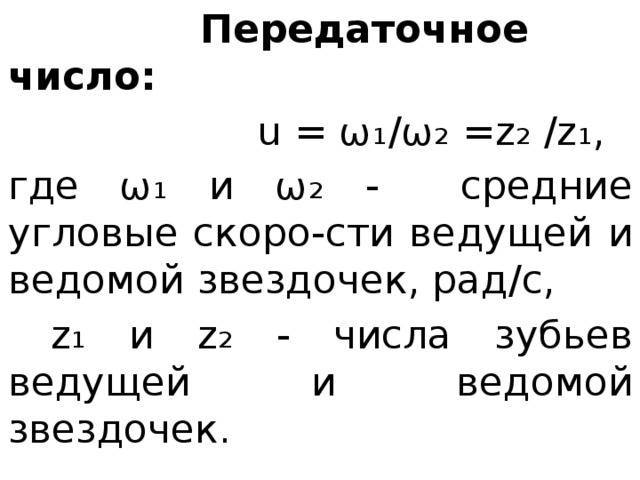

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

u₁₂ = ± Z₂/Z₁ и u₂₁ = ± Z₁/Z₂,

Где u₁₂ – передаточное число шестерни и колеса;

Z₂ и Z₁ – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

u₁₆ = u₁₂×u₂₃×u₄₅×u₅₆ = z₂/z₁×z₃/z₂×z₅/z₄×z₆/z₅ = z₃/z₁×z₆/z₄

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

• трение соприкасаемых поверхностей;
• изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
• потери на шпонках и шлицах;
• трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойства хромоникелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы  узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чем больше зацеплений, соединений и подшипников, тем меньше КПД.

2-й способ – по шильдику

Самый надёжный и простой.

Прочитать информацию на шильдике Вашего редуктора.

Некоторые производители (Митсубиси, Мерседес Бенц и другие) прикрепляют к редуктору такой шильдик (наклейку), либо делают гравировку на корпусе редуктора, на которой нанесена важная информация о редукторе, в том числе и передаточное число. Достаточно найти данный шильдик (наклейку) на редукторе или гравировку и прочитать на ней то, что Вам нужно – конечно при условии, что наклейка или гравировка сохранилась.

Есть очень небольшая вероятность того, что надпись на шильдике не соответствует реальным характеристикам редуктора потому, что редуктор перебирался и была установлена главная пара с другим передаточным числом, информацию на шильдике конечно ни кто не исправлял, либо крышка с прикреплённым шильдиком менялась, и шильдик указывает на характеристику редуктора с которого была снята крышка.

Обратите внимание! Шильдик (наклейка или приклёпанная табличка) или гравировка могут в себе содержать необходимую информацию. Но ни как не цифры/буквы выполненные на теле корпуса редуктора способом отливки

Такие цифры/буквы – несут технологическую информацию о самой отливке корпуса (ни как не увязана с количеством зубьев на главной паре). Проще говоря не возможно что бы при отливке корпуса из чугуна заранее знали с каким п/ч будет установлена пара в этот корпус.

Тюнинг КПП с изменением передаточного отношения

Не все знают, что лучшие динамические показатели зависят не от мощности, а достигаются в том диапазоне оборотов, который характернее для максимального крутящего момента. То есть в граничных значениях частоты оборотов коленвала, наименьшем и наибольшем, крутящий момент не достигает своего максимума.

Другими словами, чем большей будет разница между текущими и максимальными оборотами, тем хуже будет происходить набор скорости. В классических коробках передаточные числа стараются подобрать таким образом, чтобы разгон авто был комфортен на низших передачах, а наивысшие использовать для поддержания высокой скорости, экономя при этом горючее.

Если экономичность не является критическим показателем, то можно улучшить динамику, изменяя ПЧ. В этом случае уменьшается диапазон скоростей вращения коленвала при движении на одной передаче, то есть она становится короче, при этом происходит сближение ПЧ рядом расположенных передач. Для этого даже есть свой термин – сближенный ряд КПП.

Что это означает с точки зрения водителя? Двигатель достигает максимальных оборотов на меньшей передаче, но при переходе на более высокую ступень обороты остаются на примерно том же уровне – падают, но не критично, оставаясь в поддиапазоне максимального крутящего момента.

Существует несколько путей решения этой задачи – например, установить колёса меньшего диаметра или изменить передаточное число главной пары (например, увеличить с 3,7 до 4,0). А можно и совместить эти методы.

Многие поступают так: если конкретная модель имеет комплектации с разными силовыми агрегатами (например, 1,1, 1,3 и 1,6 л.), то передаточное число главной пары для автомобиля с 1,6-литровым мотором делают равным ПЧ, характерному младшим версиям.

То есть в результате такого тюнинга при установке ПЧ в значение 4,0 вместо штатных 3,7 передаточное число на пятой передаче станет таким же, как на четвёртой. Если при этом «обуть» машину в покрышки с меньшим диаметром, это ещё больше понизит передаточное число. То есть машина будет разгоняться намного быстрее, но и бензина кушать больше.

После такого апгрейда на 5-й передаче двигатель будет раскручиваться «по полной», что не добавит комфорта пассажирам. Так что подобный тюнинг уместен только в случае острой необходимости с учётом других характеристик машины (её веса, мощности двигателя, режима эксплуатации).

Способы определения

Существует несколько способов, как определить передаточное число редуктора:

• теоретический;
• практический;
• расчетный.

Первый, наиболее простой, способ – теоретический. Обычно, для того, чтобы узнать необходимую информацию, нужно просто заглянуть в инструкцию автомобиля, где указаны подробные таблицы. Большинство авто содержат такую информацию в Vin-номере, где она зашифрована, но ее легко узнать. Автомобили российского производства обычно имеют стандартный набор типовых моделей редукторов. Это значительно облегчает процесс замены.

Другое дела, когда необходимо заменить только отдельную часть узла. Обычно, когда автомобиль сменил нескольких владельцев, неизвестно сколько раз редуктор заменялся и какая модель установлена в данный момент. Сделать это часто достаточно легко, так как необходимую информацию стараются нанести на места, наиболее удобные для просмотра.

Практический способ определения передаточного числа редуктора более сложный и требует прямого вмешательства в механизм автомобиля. Разберем подробную пошаговую инструкцию:

1. Первое, что нужно сделать, это узнать какая модель установлена на вашем автомобиле. Существует несколько типов, которые отличаются в зависимости от типа передачи зацепления, бывают зубчатые, цепные, винтовые, гипоидные, волновые и фракционные. Передаточное число в любом случае считается как отношение скорости вращения ведомого и ведущего вала. Если вышеуказанные данные известны, придется прибегнуть к разбору узла.
2. Нужно отсоединить редуктор от корпуса и сопутствующих узлов и открыть крышку, чтобы иметь обзор конструктивных элементов. С помощью таких манипуляций можно точно узнать, от какого элемента редуктора стоит отталкиваться при расчете.
3. Затем провести расчет передаточного числа исходя из типа узла. Если передача зубчатая, то провести расчет довольно легко, в таком случае расчетный показатель равняется отношению количества зубьев ведомой шестерни к зубьяv ведущей. Нужно просто посчитать указанные параметры.
4. Если передача ременная, подсчет происходит путем соотношения диаметра ведущего шкива к ведомому, или наоборот. Расчет всегда проводиться от большего числа. При цепной передачи, нужно посчитать количество зубьев ведущей и ведомой звезды, и просчитать соотношение большей к меньшей. При червячной передаче, считается количество заходов на червяке и зубья на червячном колесе, после чего рассчитывается отношение второго полученного числа к первому.

Для этого нужно использовать специальный измерительный прибор – тахометр, с помощью которого измеряется скорость вращения приводного вала двигателя и вала, приводящего в движение колеса. Соотношение первого показателя к второму поможет точно определить передаточное число.

Можно делать это проще, посчитав крутящий момент редуктора с помощью вращения колеса. Ведущую ось нужно приподнять на опорах. Фиксируется изначальное положение колеса и ведущего вала, сделать это можно с помощью простых меток. Затем стоит вращать колеса, пока метки не совпадут и подсчитать отдельно количество оборотов вала и колеса. Для этих целей рационально воспользоваться чьей-либо помощью.

После сбора всей необходимой информации нужно поделить число оборотов ведущего вала на количество вращений колеса. Чтобы получить точный результат, нужно внимательно отнестись к каждому этапу процедуры, так как даже малейшая неточность в измерении может критично повлиять на конечный результат.

Типы редукторов

Все виды устроены по схожему принципу, разница заключается только в типе зубчатой передачи. Чаще всего встречаются цилиндрические, конические, глобоидные, комбинированные, червячные и планетарные, но последнее время конструкторы прибегают к комбинированным конструкциям, что позволяет совместить преимущества нескольких типов.

Конструкция разных типов позволяют передавать усилие между узлами, которые располагаются в различных площадях, будут они перпендикулярные (конический редуктор), параллельные (цилиндрический) или пересекающиеся валы (червячные).

Диапазон передаточного числа может разнится от в несколько единиц до нескольких тысяч, что зависит от количества ступеней. Сейчас наиболее распространены механизмы, при изготовлении которых используются нескольких ступеней. Это позволяет комбинировать несколько типов передач и добиться максимально эффективной работы. Рассмотрим основные типы.

Цилиндрический редуктор

Довольно популярные при разработке и производстве машин различного назначения. Эффективно выполняют свои функции при работе с мощными установками, при этом показывают высокий КПД, превышающий 90 %. Чаще всего используется при работе параллельных и сносных валов. Может применяться с различным количеством ступеней, от которых зависит передаточное число, оно может колебаться от 1,5 до 400.

Червячный редуктор

Имеют довольно простую конструкцию, из-за чего обрели широкую популярность. Одним из плюсов также является низкая стоимость в сравнении с аналогами. Количество ступеней обычно ограничивается одной или двумя. При этом диапазон передаточного числа червячного редуктора может находиться в диапазоне от 5 до 10000, которую можно рассчитать по специальной формуле. Недостатком этого типа является низкий КПД и ограниченные мощности силовых установок, с которыми он работает. Состоит из зубчатого колеса и цилиндрического, реже глобоидного, червяка в виде винта.

Планетарный редуктор

Особый тип, который выгодно отличается от аналогов, имея ряд преимуществ. Благодаря чему получил широкое распространение в тяжелом машиностроении. Конструкция этой модели позволяет добиться высокого передаточного числа при работе с мощнейшими силовыми установками. При этом его размеры могут быть значительно меньшими, чем габариты аналогов. Механизм назван планетарным, из-за специфического расположения конструкционных элементов, к которым относятся: сателлиты, водило, солнечная и кольцевая шестерни.

Передача усилия происходит через вал на солнечную шестерню, которая находится в зацепе со всеми сателлитами. В это время кольцевая шестерня находится в статичном положении. Модель отличается высоким КПД, и работой в диапазоне передаточного числа от 6 до 450.

Выбор типа узла всегда основывается на конструкционных требованиях к механизму, при этом выбором модели должен заниматься квалифицированный конструктор. Первое что нужно определить — какой тип передачи нужен, оптимальный размер механизма, рассчитать осевые нагрузи на валах и температурный режим работы.

От количества ступеней выбранного механизма напрямую зависит передаточное отношение. Одноступенчатые применяются для выполнения простых функций, обычно это червячный тип. Сейчас чаще можно встретить комбинированные типы передач, что позволяет значительно расширить функционал узла.

В качестве входных и выходных валов применяются стандартные прямые валы, изготовлены в форме тел вращения. От их качества напрямую зависит качество работы всего механизма, так как на них действуют множество внешних нагрузок различных типов.

Очень важно своевременно менять сальники и масло. Постоянные профилактические работы обеспечат стабильную работу и обезопасят от внезапных поломок

Для контроля уровня масла имеется специальное смотровое окно, что позволяет вовремя пополнять необходимый объем.

В целом, самостоятельно рассчитать передаточное число, подобрать подходящую модель и провести замену (ремонт) редуктора не составит труда. Главное соблюдать рекомендации специалистов и технические инструкции, указанные производителем.

Кому и когда пригодится ВАЗ

Если рассматривать модель ВАЗ 2106 на ней удобно выезжать:

• На дачу.
• Рыбачить, охотиться.
• Загород, на природу.

Модель подойдет сельскому жителю, чтобы посетить дальний огород или заброшенное фермерское поле.

Кто покупает 2108:

• Водители для первых поездок после учебы, чтобы не страшно было наблюдать результаты маневров.
• Любители дач, огородов, речных посиделок на рыбалке.
• Пенсионеры.

Какая из машин лучше может с уверенностью ответить только водитель, у которого был опыт езды на 2106 или 2108. Если сделать анализ отзывов, то перевес явно на стороне «шестерки». Любит народ эту скромную машину, по-прежнему покупает, и рекомендует начинать набирать свой водительский стаж только с ВАЗ 2106.

Исходные данные и замеры

На практике перед инженерами часто встает задача определения модуля реально существующей шестерни для ее ремонта или замены. При этом случается и так, что конструкторской документации на эту деталь, как и на весь механизм, в который она входит, обнаружить не удается.

Самый простой метод — метод обкатки. Берут шестерню, для которой характеристики известны. Вставляют ее в зубья тестируемой детали и пробуют обкатать вокруг. Если пара вошла в зацепление — значит их шаг совпадает. Если нет — продолжают подбор. Для косозубой выбирают подходящую по шагу фрезу.

Такой эмпирический метод неплохо срабатывает для зубчатых колес малых размеров.

Для крупных, весящих десятки, а то и сотни килограмм, такой способ физически нереализуем.
