Переделка конного плуга под мотоблок

Конструкционное исполнение плуга

Сегодня популярны следующие виды плугов:

однокорпусные;
роторные;
оборотные.

Наиболее широко распространён первый вид. В Интернете без труда можно отыскать множество схем и чертежей однокорпусного плуга. Это самое предпочтительное решение для тех, у кого нет опыта в самостоятельном изготовлении подобных конструкций.

Для его создания не потребуется наличие каких-либо специальных инструментов. Будет достаточно стандартного набора, который можно найти в любом гараже или хозяйственной постройке.

Отличие оборотного плуга заключается в наличие изогнутого пера в верхней части конструкции, позволяющего сразу же переворачивать земляной пласт при его подъёме. Это оптимальный выбор, если предстоит работать на твёрдой земле. Из-за сложного конструкционного решения изготовить его под силу только специалисту.

Наиболее трудоёмким является роторный плуг. Его конструкция схожа с конструкцией культиватора, так как она оснащена сразу несколькими лемехами, закреплёнными на одной оси. Во время вспашки происходит прокручивание оси, что вызывает переворачивание земляного слоя.

Преимущества

Самостоятельное создание плуга для мотоблока имеет определенные преимущества. Параметры лемеха и отвала будут соответствовать всем требованиям, предъявляемым к обработке конкретного типа почвы. К таким параметрам относится:

угол отвала;
качество и глубина вспашки земли;
площадь захвата;
эффективность.

Учитывая мощность мотоблока можно сделать плуг, который не вызовет чрезмерных нагрузок на двигатель и пробуксовки, но в то же время будет иметь максимальный захват. Необходимо использовать только качественные материалы, что даст возможность значительно повысить срок эксплуатации плуга. Можно также предусмотреть крепление различных насадок, которые позволят значительно расширить функциональность, благодаря чему станет возможен полный комплекс обработки земли.

Как переделать мотоблок

Усовершенствовать мотоблок многие владельцы желают для повышения комфорта во время работы. Самые часто встречающиеся модификации – это изготовление адаптеров и прицепов. Такой апгрейд позволяет расширить функционал мотоблока, потому что адаптер позволяет не только перевозить различные грузы, но и использовать мотоблок в качестве транспортного средства.

Усовершенствование мотоблока позволит создать целый мини-трактор. Адаптеры и прицепы могут иметь собственное рулевое управление, что намного удобнее, чем использовать руль от мотоблока. Есть много пошаговых фото-инструкций и видео, показывающих, как создать прицеп. Один из важнейших элементов такого устройства – рама, которая изготавливается из швеллера или труб. Колеса могут быть взяты от любого автомобиля, идеальный вариант – колеса от квадроцикла. Мосты можно взять от ВАЗ 21-09, их необходимо укоротить. Рулевая колонка может быть взята от того же автомобиля. Водительское кресло позволит производить работы с максимальным комфортом.

Кроме того, из мотоблока можно сделать мини-экскаватор, для создания которого необходима гидравлическая система. Такой экскаватор очень удобен для строительства на приусадебном участке, ведь он компактен и может проехать там, где тяжелая техника не сможет.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

а – лемех из легированной стали;
б — боковой щиток стойки, Ст3;
в — распорная пластина, Ст3;
г — пластина основания плуга, Ст3;
д — полевая доска, уголок 30х30 мм;
е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

1 — лемех;
2 — боковой щиток стойки;
3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

— лемех;
— винт с потайной головкой М8;
— отвал;
— пластина основания;
— уголок 30х30х90 мм;
— гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

оборотным, пригодным для плотной почвы – самый тяжеловесный из рассматриваемых;
однокорпусным без сцепки, вес которого составляет 9,55 кг при глубине вспашки до 200 мм;
поворотным плугом Зыкова массой 9 кг, который рыхлит 20-25 см верхнего слоя земли.

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.

Технические характеристики плуга «Крот»:

Ширина обработки – 20 см;
Глубина вспашки – 20 см;
Масса – 8 кг.

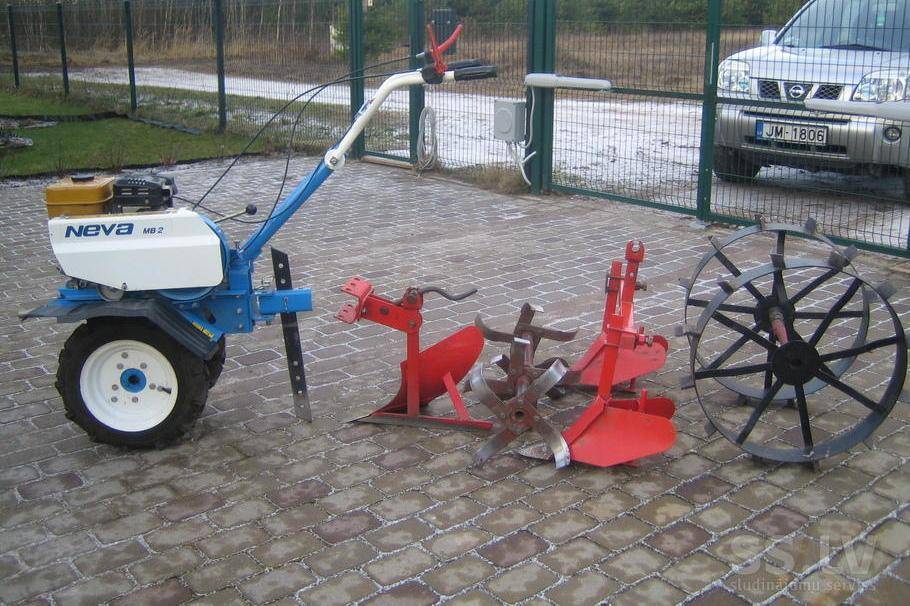

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами.

МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

плугом «Крот» (1-корпусный), весом 8,5 кг;
2-оборотным с 15 кг весом и обработкой на 20 см;
однокорпусным плугом П1-20/2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

универсальный оборотный ПУ-00.000-01, изготовленный из стали и имеющий специфическую форму гребня;
П1-20/3, меньше размерами предыдущего;
оборотный двухсторонний с перовидным лемехом. Вместе с таким плугом мотоблок может эксплуатироваться со скоростью 2-5 км/ч.

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

маловесность;
простота транспортировки;
крепление обычной сцепкой;
ширина колеи 30 см;
регулируемость глубины вспашки, которая макс. может составлять 25 см.

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.

Как выполняется регулировка

Точная регулировка плуга для мотоблока выстраивается по трём параметрам:

ширине;

глубине вхождения;

углу наклона.

Для самостоятельной настройки плуга ширину выставляют по его краям. Для лучшего дробления и лёгких прорезов почвы, край его должен крепиться на одной высоте с зацепом для грунта, ориентируясь на внутреннюю сторону.

В этой статье вы узнаете, как сделать окучник для мотоблока своими руками.

Читайте здесь, что лучше использовать на даче мотоблок или культиватор.

Глубина выстраивается после того, как мотоблок помещают на подставки. Устанавливают устойчиво, без смещения в сторону плуга.

Высоту подставок следует регулировать в зависимости от того, на какую глубину вы планируете вспахивать почву. Если это вспашка перед зимним сезоном, то глубину выбирают приблизительно 25 см. Весной же глубина до 20 см.

После установки и выбора глубины регулируют крепление плуга. Идеальным считается тот вариант, когда он прилегает к почве.

Если это первый опыт в пахании земли мотоблоком, то воспользуйтесь натяжной верёвкой для ориентира, так как первый ряд должен быть прямолинейным, что б далее от него отталкиваться.

Также можете воспользоваться колесом для опоры, оно находится левее от плуга, и ходит по необработанной земле, тем самым предотвращает слишком глубокое проникновение и регулирует глубину.

После установки мотоблок регулируют специальными болтами таким образом, что б задняя часть плуга располагалась параллельно почве.

Последним этапом в регулировке является снятие мотоблока с подставки, выставление руля на высоту вашей поясницы. Это делается для меньшей нагрузки на руки при продолжительной работе.

Настройка плуга перед началом пахоты

Начиная пахотные работы необходимо правильно настроить и отрегулировать положение плуга относительно земли. Эта процедура производится в несколько этапов: перед началом пахоты и на протяжении вспашки первой колеи.

Читать также: Термоэлектрический охладитель пельтье что это

Предлагаем посмотреть видео, где подробно рассказано как производится настройка плуга к мотоблоку Ока:

Алгоритм действий при настройке плуга под мотоблок Ока:

Приготовьте необходимый ручной инструмент (гаечные ключи), мотоблок, сцепку и плуг.
Смените пневматические колеса на грунтозацепы.
Присоедините к мотоблоку сцепку посредством болтовых соединений.
Присоедините к сцепке плуг, совместив отверстия на стойке плуга с отверстиями на сцепке, зафиксируйте положение плуга при помощи шплинтов.

Поставить плуг недостаточно, его еще необходимо и правильно отрегулировать:

Установить глубину пахоты, которая для мотоблоков Ока составляет 15-18 см.
Переходим к регулировке угла атаки, от которого напрямую зависит глубина погружения насадки в почву. Подкручиваем болт на сцепке, отвечающий за высоту расположения пятки плуга (чем пятка выше, тем сильнее заглубление). Оптимальный размер — 3-5 см от пятки до земли.
Переходим к пробной вспашке грунта. За первый проход проверяются такие параметры, как: глубина нарезаемой борозды, плавность хода мотоблока Ока с нагрузкой.
Если при первом проходе обнаружились какие-то недостатки — перенастраиваем систему.

Роторный плуг на мотоблок: преимущества агрегата

Имеет наиболее усовершенствованную форму для вспашки целины, поросших бурьянами участков на глубину около 30 см. Ротационный самодельный плуг включает в себя:

Мотоблок, на который навешивается такое орудие, должен иметь исправный вал отбора мощности. Именно он приводит в действие ось, а она – лемехи.

Роторные плуги на мотоблок в самодельном исполнении чаще всего встречаются с дисковыми механизмами. Но известны так же барабанные, лопаточные и шнековые плуги. Незаменимы при заделке удобрений и борьбе с сорняками.

Роторные плуги

Роторные модели отличаются от других конструкций: агрегат состоит из набора изогнутых лемехов, которые взрыхляют почву, помещенных на оси, приводимой в действие валом отбора мощности агрегата. Глубина вспашки почвы роторным плугом составляет 25-30 см, и не требует значительных усилий работников.

Ротационный плуг позволяет вести вспашку, меняя направления, что важно для обработки участков со сложными формами. Данная конструкция популярна среди дачников для обработки почвы со слоем дерна или насыщенной корнями

Роторные плуги совместимы со средними и тяжелыми мотоблоками.

Установка плуга на мотоблок

В конструкции любого плуга, независимо от его габаритов и формы, присутствует сцепка, посредством которой приспособление крепится к мотоблоку. Сцепка может быть стационарной или универсальной. Самым оптимальным вариантом считается элемент второго типа, так как он дает больше возможностей для регулировки плуга.

Независимо от типа сцепки, монтаж конструкции на мотоблок всегда выполняется в одном и том же порядке. Чтобы прицепить плуг к мотоблоку, следует действовать в такой последовательности:

Вначале установите мотоблок на подставки – для этого можно использовать кирпичи или бревна;
Приложите сцепку плуга к фаркопу мотоблока так, чтобы отверстия на обоих элементах совпадали друг с другом;
Зафиксируйте сцепку на фаркопе посредством болтов.

Многие новички считают, что чем надежнее крепление плуга к мотоблоку, тем эффективнее будет работа навесного оборудования. Однако практика показывает, что слишком жесткое соединение только ухудшит качество вспашки. Дело в том, что при эксплуатации плуга на него действуют силы, уходящее перпендикулярно по отношению к плоскости отвала. Из-за этого возникает сопротивление, которое отталкивает плуг в сторону от мотоблока. Чтобы исключить это, при установке плуга нужно оставить горизонтальный люфт примерно в 5 градусов.

Изготовление и крепление рабочих элементов плуга

Основными элементами однокорпусной конструкции являются отвал и лемех, для создания которых необходима прочная листовая сталь толщиной 3-5 мм. В первую очередь делается лемех, для чего стоит использовать старый диск от «циркулярки», поскольку он производится из высокопрочной стали. Чтобы заточить режущую кромку лемеха, ее следует отбить на наковальне.

Далее, нужно сделать отвал из металлической трубы диаметром 50-60 см и толщиной стенок порядка 5 мм. Из картона или плотной бумаги создается шаблон, который прикладывают к металлу и обводят по всему контуру мелом. После, по полученным линиям, газосваркой вырезают заготовку, которая доводится до необходимых размеров при помощи «болгарки» или молота и наждака.

Плуг к мотоблоку своими руками из конного – как сделать своими руками?

В отличие от других типов навесного оборудования, конский плуг можно сделать практически полностью из дерева. Единственная металлическая деталь – это лемех, так как деревянный элемент из-за регулярной обработки грунта довольно быстро придет в негодность. Алгоритм изготовления плуга выглядит следующим образом:

Вначале возьмите 2 деревянные брусья, толщиной около 10 см – они послужат для изготовления рукояток. На верхнюю часть рукояток необходимо надеть резиновые накладки;
Рукоятки соедините между собой под прямым углом так, чтобы при вспашке вы смогли крепко ухватить их обеими руками;
Нижние части деталей соедините посредством саморезов;
Возьмите еще один брус, толщиной 20 см. Он должен быть изогнутым так, чтобы верхний и нижний его конец располагались параллельно друг к другу;
К нижнему концу закрепите лемех;
В верхнем конце установите сцепку, которую также можно сделать из небольших деревянных брусков;
Посередине закрепите сдвоенную часть рукояток.

Несмотря на простоту конструкции, конский плуг показывает достаточно высокую эффективность. Правда, использовать его для вспашки влажного грунта довольно опасно, так как деревянные элементы могут попросту сломаться от тяжести почвы.

Независимо от выбранного вами способа для изготовления плуга, каждую из самодельных конструкций можно использовать для работы с мотоблоками Крот, МТЗ, Салют, а также Нева МБ-1 и МБ-2.

Мотоблок – достойная замена минитракторов в небольших фермерских и приусадебных хозяйствах. Оснащенный дизельным или бензиновым двигателем, в зависимости от мощности за одну рабочую смену он способен обработать внушительную площадь, вспашка которой вручную заняла бы в разы больше времени.

Самодельная сборка силового агрегата (мотоблока) нецелесообразна из-за дороговизны и сложности процесса. Зато его основной рабочий орган – плуг – изготовить и собрать своими руками дело нехитрое, в чем мы и убедимся в данной статье.

Как отрегулировать плуг на мотоблоке?

Регулировка – чрезвычайно важный момент, от которого зависит работоспособность не только самодельного или заводского плуга, но и мотоблока.

Чтобы правильно настроить плуг на мотоблок, необходимо обратить внимание на три ключевых параметра:

ширину;
глубину вспашки;
наклон.

Ход работ:

по краям выставить ширину, для чего край не должен сместиться выше или ниже зацепа для почвы;
устойчиво расположить мотоблок на подставках, чтобы выставить требуемую для вспашки глубину. Нужно помнить, что она варьирует по сезонам года (зимой до 0,25 м, а весной около 0,2 м);
отрегулировать крепление плуга к мотоблоку;
сделать болтовые крепления так, чтобы задняя часть плуга находилась в одной плоскости с почвой;
снять мотоблок с подставки.

Настройка считается завершенной, если руль располагается на уровне пояса работающего.

Как сделать?

Современные модели мотоблоков можно оснастить надежным плугом, изготовленным своими руками. Разновидности этого элемента: двухоборотный, оборотный, двухкорпусный, роторный или изделие Зыкова. Вариантов изготовления конструкции довольно много. Существуют даже варианты, в которых корпус выполнен из газового баллона. Самостоятельно изготовить качественный плуг для мототехники несложно, если соблюдать определенные правила.

Роторный

Изготовление конструкции можно разделить на несколько основных этапов.

Подготавливают хороший отвал по форме цилиндра. Делать это необходимо исключительно в соответствии с чертежом. Деталь выполняют из легированного металла

Важно следовать составленному чертежу при самостоятельном изготовлении конструкции.
Выставляют лемех. Вводят клинышки в железный лист (3 мм) под углом в 45 градусов.
Соединяют лемех с щитом сбоку. Обязательно следят за тем, чтобы лезвие лемеха располагалось чуть ниже самого щитка (1 см, не более).
Присоединяют отвал к лемеху.
К трубке из металла, которая выполняет функцию основания, приваривают с помощью сварочного аппарата рабочую половину с лемехом

С противоположной стороны – крепеж к мототехнике.
Когда плуг готов, в его нижней половине можно приварить ось с колесами.

Обязательно следят за тем, чтобы лезвие лемеха располагалось чуть ниже самого щитка (1 см, не более).
Присоединяют отвал к лемеху.
К трубке из металла, которая выполняет функцию основания, приваривают с помощью сварочного аппарата рабочую половину с лемехом. С противоположной стороны – крепеж к мототехнике.
Когда плуг готов, в его нижней половине можно приварить ось с колесами.

Поворотный

Поворотный вид плуга по праву признан одним из самых функциональных и практичных. Такая конструкция является прекрасным помощником для вспахивания земли на участке, потому что может охватывать достаточно большую площадь. Хорош плуг и тем, что с ним не надо тратить время впустую после каждого подхода. Нужно будет только повернуть плуг и двигаться в обратном направлении. Производительность техники возрастет в разы. Основные действия совершают таким же образом, как и в случае с роторным механизмом, но в этом случае режущие элементы должны находиться ниже полоза (хотя бы на 2 см).

Дисковый

Есть возможность собрать собственноручно и дисковый плуг для техники. Подобная модель собирается из деталей:

дисков;
кулака;
оси;
кронштейна;
скребка;
ведущей балки;
ручки;
стяжки.

Диски для устройства можно взять от старенькой «сеялки», если она есть в арсенале. Устанавливают эти элементы под углом, чтобы повысить производительность работ. Окучник навешивают на технику сквозь сцепной кронштейн. Т-образный поводок от плуга привинчивают к нему при помощи болтиков и стопора. На внушительной скорости окучник, возможно, станет буксовать, поэтому работать придется исключительно на небольших оборотах либо со спаренными колесиками.

Как настроить плуг

Кроме того, нужно правильно настроить плуг: рабочая часть кромки должна быть наклонена примерно на 40 градусов, ведь именно такой наклон позволяет сделать работу максимально эффективной даже на сложном грунте.

Борона для мотоблока – упростит работу, сэкономит время и ваши силы. С ней вы прекрасно подготовите свой участок.

Ручные самодельные культиваторы в настоящее время стали очень популярны. Если перейдете на ссылку, то сможете увидеть видео по его изготовлению.

Если сделать угол меньше, то режущая часть может просто вылетать из земли, а при большом наклоне кромка просто не одолеет тяжёлый грунт. Углы же наклона лопасти обычно варьируются от 30 до 140 градусов.

Виды плугов

При комплектации мотоблоков применяют плуги трех разновидностей, все из них имеют свою область применения:

однокорпусные и двухкорпусные;
поворотные или оборотные;
роторные.

Однокорпусные модели

Однокорпусные агрегаты – наиболее простые по конструкции. Они имеют только один лемех и применяются при вспашке легких грунтов на обычных садовых участках, составляющих большую часть земель. Для вспашки тяжелых грунтов и целины такой плуг не подойдет, здесь потребуется более мощная конструкция.

Двухкорпусный плуг представляет собой две скрепленные рамы с лемехами. Применяется для обработки различных видов почв и для первичного вспахивания целинных земель. Одновременно сможет выполнять вспашку и боронование, обеспечивает наилучшее качество возделывания почвы.

Размеры

Размеры различных видов плуга могут различаться. Можно разглядеть характеристики деталей на примере поворотного экземпляра. Учитывается, что поворотный вид такового приспособления собирается из последующих оснований:

боковой вертикальной детали полозка;
горизонтальной плоскости снизу полозка;
фронтальной отвальной части.

Самым производительным принято считать плуг, у которого режущий край снизу зафиксированного сошника находится на 20 мм ниже нижней части полозка, размещенного горизонтально. Очередной правильно выстроенной частью плуга является сравнение режущего края на боку зафиксированного сошника с режущим краем с боковой стороны отвала. Сошник и отвал не должны выдаваться больше чем на 10 мм за границы вертикальной плоскости с боковой стороны полозка.

Есть и очередной принципиальный аспект – скрепление передней плоскости сошника отвала без видимых щелей и зазоров, и в схожей плоскости. Если рассматривать эти детали подробней, то они должны быть отлично отполированными и, как зеркало, отражать любые поверхности. Не должно быть выдающихся частей крепежа ни при каких критериях. Как плуг ворачивается с земляных работ, его лучше почистить от осевшего грунта и сторонних частиц. Элементы, прошедшие полировку, нужно полить маслом либо промазать солидолом. Дальше механизмы необходимо растереть с помощью ветоши. Таким макаром получится уберечь конструкцию от брутальных наружных воздействий, которые могут привести к образованию коррозии на поверхности плуга.

Что касается 4-й верно выстроенной конструкции – к ней относится ровненькая передная поверхность сошника, которая составляет с плоской частью конструкции плуга угол в 20 градусов. Он будет приравниваться углу, расположенному в задней части выставленного сошника. Режущие боковины-кромки сошника и отвала так же будут иметь уголки в 20 градусов с основаниями с боковой стороны борозды. Притом кромка, расположенная на боку отвала, может быть немного округленной.

Как изготовить плуг к мотоблоку своими руками из конного?

Конский плуг, по сравнению с другими типами навесных устройств, может быть полностью деревянным. Единственным элементом из металла может выступать лемех.

Пошаговая инструкция по самостоятельному изготовлению конского плуга для вспашки земли приведена ниже:

Рукоятки изготавливаются из двух деревянных брусьев, толщина которых около 10 сантиметров. Верхняя часть рукояток дополняется прорезиненными накладками;
Рукоятки соединяются под прямым углом, так будет удобнее за них держаться двумя руками;
Нижние части элементов соединяются саморезами;
Брус толщиной 20 сантиметров нужно изогнуть, чтобы его концы расположились параллельно;
Нижний конец бруса прикрепляется к лемеху;
На верхнем конце устанавливается крепление плуга к мотоблоку. Для изготовления можно использовать деревянные бруски небольшого размера;
Посередине крепления устанавливается двойная рукоятка.

Строение конского плуга очень простое, но отличается высокой эффективностью. Его нельзя использовать при обработке влажного грунта, чтобы не сломать деревянные детали.

Способ изготовления плуга для мотоблока можно подобрать под себя. Каждый самодельный навес может быть использован с агрегатами популярных марок Нева, МБ-1 и МБ-2, МТЗ, Крот, Салют.

Как сделать дисковый плуг на мотоблок?

Дисковый плуг-окучник – это очень полезное приспособление, позволяющее подготовить ровные борозды для посадки картофеля и других клубневых культур. Перед тем, как приступить к изготовлению такого плуга, изучите чертежи. По ним вы сможете контролировать ход сборки и не допустите ошибок.

Порядок действий при изготовлении дискового плуга на мотоблок выглядит следующим образом:

В качестве основы плуга выступает опорный уголок. Для его изготовления используйте равносторонний уголок, полки которого в холодном состоянии должны сводиться под углом 70 °;
К уголку приварите носок. После этого через упорную планку приварите пятку;
Щечки закрепите на опорном уголке посредством петель. Дистанция между уголком и щечками должна быть такой, чтобы при раскрывании щечек их торцевые стороны не упирались друг в друга;
Поворотный механизм приварите к упорному уголку таким образом, чтобы опорная часть механизма располагалась перпендикулярно уголку.

В конце отрегулируйте щечки плуга. Для этого каждую из них зафиксируйте тисками и настройте так, чтобы в итоге они были загнуты в противоположную сторону друг от друга.
