Как избрать контроллер?
Что нужно, происходит переделка шуруповерта на литиевые батареи. Штатная зарядка для устройства требуется непременно. Выбирая для себя контроллера учтите, что устройство должен соответствовать двум характеристикам:
- показателю номинального рабочего напряжения;
- показателю номинального рабочего тока.
С напряжением что остается сделать нашему клиенту максимально ясно: если батарея 11,1 В, то и контроллер будет с таким же напряжением.
Понятие «номинальный рабочий ток» предполагает пропускную способность защиты платы. Таким макаром, контроллер на 4 А рассчитан на отметку тока 4 А, а при показателе 8 А на этот адрес ложится дополнительная нагрузка. В данном случае сработает защитное устройство. Эти технические данные изложены в паспорте каждой модификации контроллера. При всем этом одна модификация может владеть показателем тока ограничения 30 А, а другая — 50 А. И оба эти устройства формально будут применимы для функционирования. Также для литиевого аккума имеется ограничение в габаритах. Потому следует получать таковой контроллер, который уместится в корпусе старенькой батарейки.

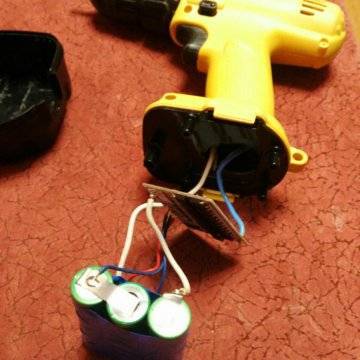

Схема соединения аккумуляторов
Чтобы получить заветные 12 или 18 В, элементы нужно соединять последовательно. Всё, никаких хитростей, только соблюдайте полярность. Минус каждой батареи соединяется с плюсом следующей, крайние два провода подключаются к контактной колодке.
Если удваиваете ёмкость, последовательно соединяются не отдельные батарейки, а сборки из 2-х элементов. В каждой сборке положительный контакт соединён с положительным соседа, аналогично дело обстоит с отрицательными.
Чтобы в итоге перемычки между аккумуляторами не сплелись в невнятную паутину, продумайте схему соединения заранее. Удобнее всего спаивать батареи, когда они уже смотаны в тугую пачку, длину перемычек выбирайте минимальную.
Для пайки контакты каждого аккумулятора следует хорошо залудить. Сперва зачистите их надфилем или мелкой шкуркой, сняв верхний никелевый слой. Как флюс используйте ортофосфорную кислоту, припой самый обычный — ПОС-61 с канифолью. Паяльник должен быть мощным, 60 ВТ, не менее. Перегревать литиевые аккумуляторы нельзя категорически, время контакта с жалом — не более 2 сек. Поэтому сперва лудим, даём остыть, затем паяем.
Также предварительно залудите перемычки из многопроволочной жилы в 2,5 мм 2 и дополните их балансировочными проводами так, чтобы по одному проводку приходилось на каждый узел между параллельно соединёнными аккумуляторами или группами. Длина проводов — чтобы доставали до балансировочного разъёма в корпусе, сечение около 0,5 мм 2.
При пайке первой разогревается залуженная жила перемычки, затем она подносится к контакту батарейки, пока на нём не расплавится припой. Во время остывания можно придавливать место спайки деревянной щепкой. И не жалейте олова — соединение должно быть очень надёжным. Также не забудьте смыть остатки флюса, иначе через полгода-год эксплуатации все усилия пойдут прахом. Особенно внимательно промывайте плюсовый контакт замысловатой формы, для смывки можно использовать медицинский спирт или ацетон.
Если вы попытаетесь подпаять крайние провода аккумуляторной батареи к никелевым контактам колодки, вы, скорее всего, её безнадёжно испортите, перегрев пластик. Гораздо лучше просверлить по два отверстия диаметром 3–4 мм и притянуть жилы к пластинкам парой небольших винтов. Здесь удобно использовать планочки с двойными отверстиями, которые массово выковыривались из старых советских вилок.
Вместе с крайними жилами связки аккумуляторов прикрутите ещё пару балансировочных проводов. Получившийся в итоге балансировочный шлейф нужно припаивать в определённом порядке. Из даташита на разъём определите его контакт, пронумерованный единицей, и припаяйте к нему провод от положительной клеммы. Далее следуйте по цепочке аккумуляторов и припаивайте провода последовательно, один за другим, завершая соединением последнего контакта с общей минусовой жилой.
