Пескоструйная камера. Делаем своими руками

Принцип работы пескоструйного пистолета

Типовыми элементами конструкции устройства инжекционного типа являются:

Корпус с ручкой.
Сопло.
Штуцер для подвода сжатого воздуха (в некоторых конструкциях на штуцер устанавливают дополнительный регулирующий кран).
Внутреннее воздушное сопло с инжекторным профилем в виде усечённого конуса, диаметр которого сужается по ходу воздушного потока.
Управляющая втулка, обеспечивающая регулировку текущего расхода абразива.
Накидная гайка или штифт крепления внутреннего сопла к корпусу, что исключает возможные утечки очищающей смеси.
Резьбовая втулка для подсоединения бачка или другой ёмкости, содержащей абразив.

В некоторых конструкциях имеется отдельный узел дозирования абразивной смеси, который присоединяется к пистолету вместо резьбовой втулки.

Пескоструйный пистолет для компрессора инжекционного типа функционирует так. На корпус насаживается сопло для пескоструйного аппарата, диаметр которого должен быть строго подобран с давлением, развиваемым на выходе из компрессора, и с диаметром внутреннего (воздушного сопла). К ручке присоединяется бачок или шланг. Поскольку абразивная пыль легко проникает в лёгкие, то оператор должен работать в респираторе. После этого включается компрессор, и при помощи управляющей втулки производится регулировка давления воздушного потока. Для этого можно воспользоваться следующими практическими соотношениями:

Для диаметров сопла 6 и 2 мм соответственно расход воздуха должен находиться в пределах 0,2…0,3 м 3 /мин;
Для 8 и 3 мм – 0,3…0,6 м 3 /мин;
Для 10 и 4 мм – 0,6…1,2 м 3 /мин;
Для 12 и 6 мм – 0,9…1,8 м 3 /мин.

Меньшие значения расхода соответствуют меньшим давлениям сжатого воздуха (и меньшим расстояниям от выходного торца сопла по обрабатываемой поверхности).

Длительность работ и интенсивность подачи абразивно-воздушной смеси устанавливается экспериментально с зависимости от прочности сцепления посторонних частиц с основным металлом и качества предварительной обработки поверхности: она должна быть очищена от пыли и легко удаляемых загрязнений.

В процессе очистки пистолет располагают под углом примерно 45° относительно поверхности: в этом случае эффективность отрыва частиц загрязнений будет наибольшей.

Обработка песком под высоким давлением позволяет быстро и эффективно очищать поверхности от загрязнений. Для этого применяется специальное устройство – пескоструй, использующийся как в автомастерских, так и в домашних условиях. Основной проблемой такого способа очистки является высокая стоимость оборудования и комплектующих. Если имеется свободное время и желание сэкономить, можно попытаться собрать аппарат самому. Для создания пескоструя своими руками нужен производительный компрессор, остальные части собираются из подручных материалов и элементов, которые легко найдутся в ближайшем хозяйственном магазине. Для работы также требуется изучение чертежей и четкое следование приведенным ниже инструкциям.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

самодельное или керамическое сопло;
качественный армированный шланг;
узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
блок регулировки подачи, который представляет собой цилиндрический дозатор;
труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

продувной пистолет пневматического типа;
тройник для сантехнических работ;
шаровый кран, при помощи которого будет регулироваться подача абразива;
выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

рукоятку, оснащенную механизмом подачи воздуха;
клапан для смешивания, который берется из пистолета-краскопульта;
емкость для абразива;
тройник;
шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.

Основные компоненты пескоструйного аппарата

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

компрессор – устройство для нагнетания воздушной массы;
ресивер, необходимый для создания необходимого запаса воздуха;
бак для абразива;
пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
шланги.

Устройство пескоструйного аппарата

Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Устройство и принцип работы

При выборе пескоструйной камеры необходимо обратить внимание не только на стоимость. Оборудование должно обеспечивать качественную очистку окалины и ржавчины с поверхности деталей

Возможности агрегатов зависят от нескольких технических характеристик:

диаметр сопла и соединительных шлангов;
мощность компрессора;
скорость подачи абразивного материала;
система управления;
размеры камеры.

https://youtube.com/watch?v=t4vndhB700U

В процессе обработки металлические изделия проходят следующие этапы:

Сначала деталь закрепляют в камере с помощью зажимов.
После этого заполняют специальные емкости абразивным материалом.
Оператор запускает компрессор, который позволяет регулировать скорость подачи воздуха. С этой целью используется система клапанов и запорных вентилей. В процессе обработки воздух смешивается с частицами абразива. Полученная смесь выходит наружу через сопло.

Благодаря абразивной обработке можно равномерно очистить изделие от налета, ржавчины и грязи. Перед запуском оборудования необходимо проверить состояние соединительных шлангов и зажимов.

Плюсы и минусы самодельной пескоструйки

Какие выгоды вы получите, если возьмётесь за самостоятельное изготовление пескоструйного аппарата:

сэкономите средства, так как самодельный агрегат обойдётся значительно дешевле покупного;
получите устройство мощнее, чем заводское.

Самодельная машина поможет справиться со многими работами по хозяйству

Но не всё так радужно, есть и минусы в этой затее:

изготовление прибора требует, как минимум, умения пользоваться сварочным аппаратом;
если не удалось подобрать качественные комплектующие, пескоструй долго не прослужит;
любая оплошность в сборке чревата разрывом клапана и травмой.

Подумайте, прежде чем браться за дело, и правильно рассчитайте свои возможности.

Как сделать пескоструй из газового баллона

Сборка пескоструйного аппарата из газового баллона состоит из нескольких этапов. Специфических знаний и опыта не требуется, но нужно обладать элементарными навыками обращения с инструментами для обработки металла.

Подготовка резервуара

На первом этапе сборки пескоструя своими руками из баллона фреона необходимо переделать под свои нужды саму емкость. Алгоритм выглядит так:

С пустого резервуара срезают ручку при помощи болгарки. Кран при этом должен оставаться закрытым. Рукоять спиливают повыше, чтобы случайно не повредить сам баллон.
Кран аккуратно раскручивают вручную или разводным ключом и удаляют из емкости остатки содержимого. Делать это нужно вдали от нагревательных приборов и источников открытого огня.
Газовый баллон доверху наполняют водой. Жидкость внутри резервуара будет выполнять защитные функции и предотвратит взрыв при последующих работах по усовершенствованию емкости.
При помощи болгарки отрезают опорный башмак в верхней части баллона, а по бокам приваривают рукояти из кусков трубы круглого сечения.

К днищу пескоструйного аппарата монтируют опору из металлического профиля, двух колес и стального стержня.

Чтобы пескоструй из газового баллона сохранял устойчивость, для него предусматривают ножку-упор

Изготовление магистрали

После элементарной доработки газового баллона необходимо установить на нем дополнительные элементы, превращающие резервуар в пескоструйный аппарат.

В верхней части емкости по центру просверливают отверстие 50 мм в диаметре и припаивают к нему муфту с внутренней резьбой. Аналогичную деталь, но с диаметром 15 мм и с наружной резьбой устанавливают в том месте, где стенка газового баллона переходит в его округлую верхушку. Под ней на боку емкости, ближе к днищу, закрепляют болт с гайкой.
На маленькую муфту накручивают тройник, направляя его отвод вертикально вниз. На одном из концов соединительного элемента устанавливают кран с шаровым механизмом.
В отвод вставляют металлическую трубу. Нижнюю часть при помощи хомута прикрепляют к болту на стенке и подсоединяют к ней штуцер под шланг.

После этого в отверстие наверху газового баллона устанавливают тройник с шаровой запирающей системой на отводе. На днище пескоструйного аппарата закрепляют еще один кран с муфтой на 50 мм.

Шаровые краны в верхней и нижней части пескоструя позволяют регулировать давление воздуха и подаваемой смеси

Установка шлангов и сопла

После выполнения основных работ по изготовлению пескоструя из фреонового баллона остается только закрепить на нем соединительные шланги и установить сопло:

На кран в нижней части конструкции насаживают короткий отрезок резинового рукава. Свободным концом его соединяют с вертикальной трубкой на боку пескоструйного резервуара.
К другому концу крана на дне прикрепляют основную, рабочую часть шланга для подачи абразивной смеси.
От свободного конца пескоструйного рукава отсекают небольшой участок и монтируют к нему с одной стороны керамическое или металлическое сопло. С другой ставят патрубок, на который навинчивают кран со штуцером.
Полученную небольшую конструкцию прикрепляют к основной части пескоструйного шланга.

Для герметичности все резьбы на аппарате из газового баллона необходимо уплотнить фум-лентой, а соединения закрепить хомутами.

На финальном этапе газовый баллон, переделанный в пескоструйный аппарат, можно покрасить порошковым составом

Проверка в действии

Полностью готовый к работе самодельный пескоструй из газового баллона остается испытать на практике.

Проверку проводят так:

Выкатывают установку на улицу в сухую и теплую погоду.
Просеивают сухой песок через кухонный дуршлаг, чтобы отделить крупные примеси.
В верхнее отверстие газового баллона устанавливают воронку, которую можно сделать из обрезанной пластиковой бутылки, и засыпают абразив в резервуар.
Подключают к воздушному патрубку конструкции шланг компрессора, устанавливают среднее давление и открывают кран.
Очищают на пробу небольшую металлическую деталь и оценивают качество работы устройства.

На начальном этапе для домашнего пескоструйного агрегата рекомендуется выставлять давление около 6 атм. Впоследствии при помощи крана показатель регулируют в соответствии с собственными потребностями.

Чтобы пескоструй оказался эффективным, держать сопло следует под углом почти 90 градусов к поверхности

Алгоритм и правила сборки

Когда чертёж и необходимые материалы подготовлены, можно приступать к сборке. Она происходит в несколько этапов:

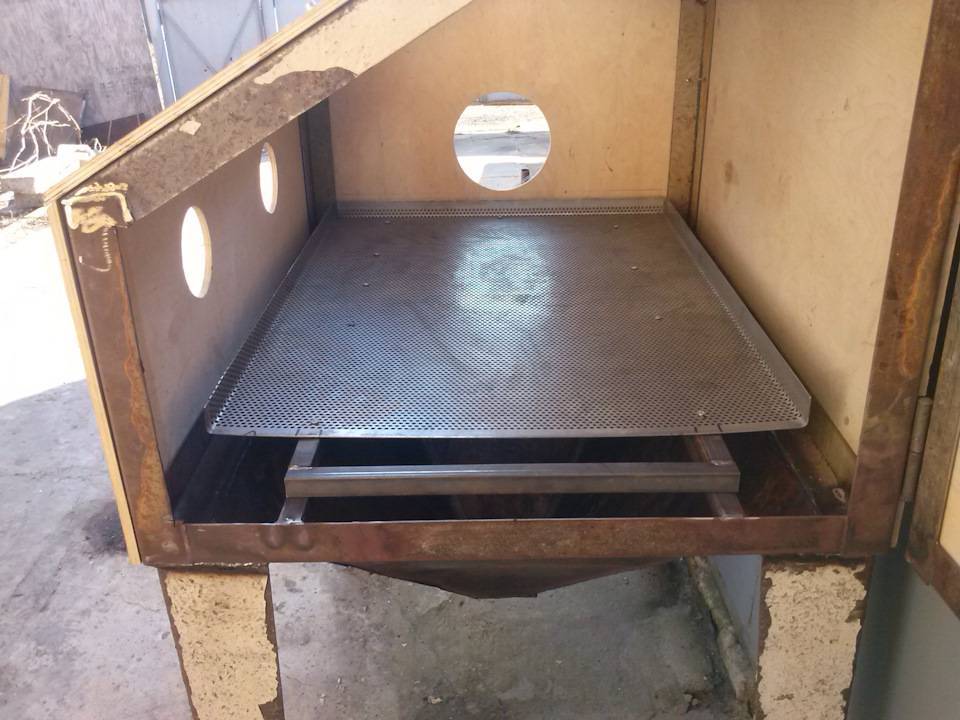

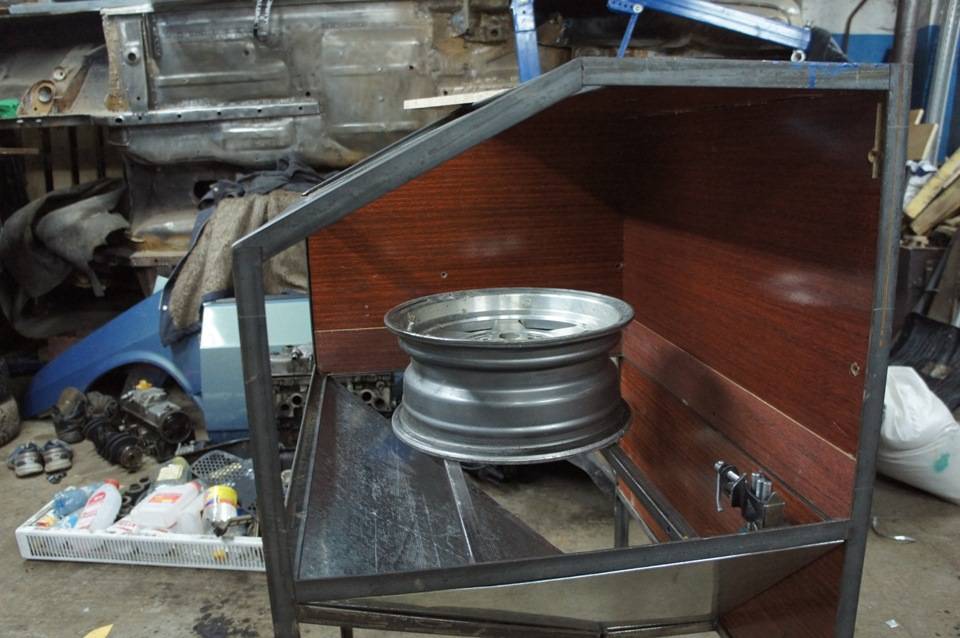

Изготовление каркаса из металлических уголков или швеллеров. Отдельные элементы соединяются с помощью сварочного аппарата.
Навариваются металлические листы с мягкими пластинами на боковые, заднюю стенку.
Собирается рабочая поверхность, на которой будет располагаться заготовка. Она должна быть оборудована тисками, которые будут удерживать деталь неподвижно.
Устанавливается передняя часть, которая должна иметь три отверстия, защитное стекло для визуализирования рабочего процесса. Отверстия нужны для двух перчаток, сопла для подачи абразива.

Дополнительно нужно установить качественное освещение внутри конструкции, чтобы было удобнее наблюдать за рабочим процессом. Также нужно позаботиться об элементе для вывода отработанного абразивного материала. Некоторые виды частиц можно использовать повторно. При сборке обитаемой модели нужно позаботиться о вентиляции.

Пескоструйные камеры — стационарные конструкции, в которых можно очищать металлические детали от ржавчины, налёта, грязи, декоративных покрытий. Выбор агрегата зависит от размера обрабатываемых заготовок, необходимой эффективности, точности очистки

Важно правильно выбирать вид абразива, установить уровень подачи воздуха компрессором

Выбор покупаемого аппарата

Для выбора качественного аппарата следует обратить внимание на следующие критерии:

Обязательно должна присутствовать система сепарации отходов.
Приветствуется наличие вентиляционной установки.

Должен быть «циклон», собирающий мельчайшие фракции абразива.
Чем лучше материал, из которого сделаны облицовочные стены, тем качественнее очистка.
В хорошем аппарате должен быть узел автоматической очистки трубопроводов.
Дополнительные возможности приветствуются, к ним относятся рельсовый путь, тележка и прочее.
В базовом комплекте камеры должны быть специальные перчатки, защитный шлем, маска, комбинезон и обувь.

Купить или изготовить самодельную пескоструйную камеру?

Для обитаемой пескоструйной камеры ответ будет отрицательным: слишком много следует учесть в процессе проектирования и изготовления установки. Тем более, что профильный сектор рынка изобилует различными предложениями, адаптированными под желаемую производительность, и итоговые энергозатраты. Например, цена обитаемой пескоструйной камеры напорного типа, согласованной с индивидуальными требованиями заказчика стартует от 1,8…2,0 млн. руб.

В комплект такого оборудования входят:

Корпус (он может быть из профилированной стали, либо из сэндвич-панелей).
Шлюз, снабжаемый распашными двухстворчатыми воротами (в камерах проходного типа аналогичный узел имеется и с противоположной стороны).
Решётчатый настил, внизу которого расположены системы уборки отработанного песка на базе пневматических отсосов.
Вентиляционная система, рассчитываемая под определённый воздухообмен.
Системы управления и освещения зоны производства работ.
Один или несколько постов абразивно-струйной очистки.
Защитная экипировка рабочих.

Обычно в стандартную комплектацию также включаются системы механизированного открывания шлюза и ворот, дополнительные боковые двери в стенках корпуса, рельсовые пути с тележкой (для объектов, которые не могут перемещаться самостоятельно) и т. д.

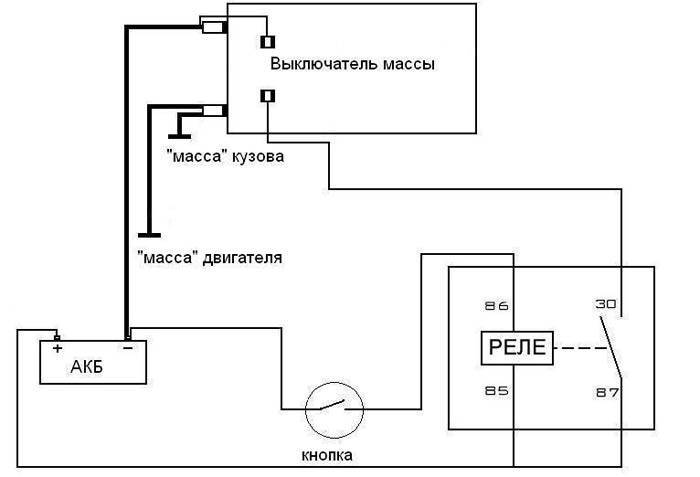

Электросхема для дистанционного управления пескоструйной камерой напорного типа

Производители редко предоставляют подобную опцию, считая, что в обитаемых камерах она используется редко. Между тем, в СТО, где одновременно может выполняться несколько подобных работ, для каждой камеры потребуется оператор. Производительность пескоструйной очистки однотипных объектов можно значительно увеличить, предусмотрев для объёмных камер систему дистанционного выключения энергетических установок — компрессора, вентиляторов, транспортёра уборки отходов и т. д.

Комплект такого дистанционного управления учитывает все типовые операции, которые требуются для нормального функционирования пескоструйных установок напорного типа. Она состоит из следующих элементов:

впускного клапана;
выпускного клапана;
электронного блока управления, предусматривающего некоторые функции защиты зоны обработки;
аккумуляторной батареи (АКБ) от любого автомобиля.

Схема дистанционного управления монтируется на базе пневмопривода. Для срабатывания этой схемы рабочий нажимает клавишу дистанционного управления, после чего воздушный поток от компрессора открывает впускной клапан, одновременно перекрывая выпускной клапан. В результате внутри напорной камеры создаётся избыточное давление, достаточное для выполнения пескоструйной очистки. Управляющее реле имеет один нормально замкнутый и один нормально разомкнутый контакт, что обеспечивает быстрое (не более 1…1,5 с) срабатывание элементов электросхемы для пескоструйной камеры.

При сбросе давления реле отключает привод управления постами пескоструйной очистки. Дальше, при желании, схема может быть соединена с элементами управления открывания ворот и шлюзов камеры.

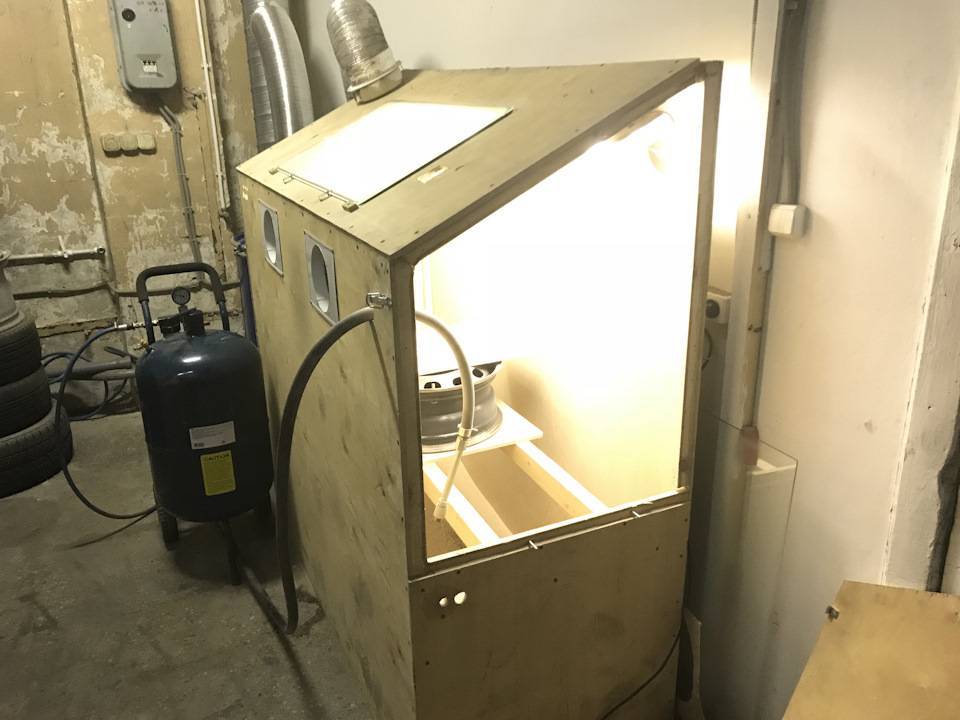

Пескоструйная камера своими руками

Сложность работ по изготовлению пескоструйной камеры эжекторного типа существенно меньше. Вначале разрабатывается техническое задание (что, в каком объёме, и по какой технологии будет очищаться). Далее, чертежи установки, по которым можно судить о функциональных возможностях камеры. Размеры, указываемые на чертеже, должны соответствовать площади свободного места в мастерской, где будет устанавливаться пескоструйная камера.

Учитывая мощность имеющегося компрессора (а она обычно не превышает 6…8 кВт), объём внутреннего пространства камеры не должен превышать (ширина×глубина×высота) 800×500×500 мм, при этом на передней панели обычно предусматривается скос под углом в 45°, для удобства работы. В передней панели (изготавливаемой из прозрачного ударопрочного пластика) должны быть одно или два отверстия, предназначенные для манипуляций с пескоструйным пистолетом. Корпус изнутри обшивается технической резиной, а в его донной части устраивается решётчатый настил или выдвижной лоток с патрубком для сбора отработанной смеси.

Для сборки камеры потребуются:

Сопло (его лучше приобрести, чем изготовить своими руками: из-за отсутствия подходящих материалов стойкость наконечника окажется весьма низкой);
Регулировочный шаровый кран, который будет управлять расходом песчано-воздушной смеси;
Крепёж с надёжными уплотнительными элементами;
Пескоструйный пистолет.

Как выбирать пескоструйную камеру?

Исходными данными для выбора являются:

Обязательность системы сепарации отходов (она присутствует в камерах напорного типа с воздухообменом более 8000…9000 м3/ч).
Мощность вентиляционных установок (рассчитывается из условия, что производительность пескоструйной очистки должна быть в 4…4,5 раз меньше, чем производительность вентиляторов).
Наличия циклона для сбора особо мелких фракций абразива или песка.
Присутствует ли в конструкции узел автоматической очистки трубопроводов (они, кстати, не должны изготавливаться из пластика: этот материал может изменять свои характеристики в зависимости от температуры, что отрицательно сказывается на значениях пневмосопротивлений и фактической производительности установки).
Материалы, принятые для облицовок стен (чем выше их упругие характеристики, тем эффективнее ведётся очистка).
Наличие полезных дополнительных опций (тележка, рельсовый путь и пр.).

Цена базовой комплектации пескоструйной камеры напорного типа должна учитывать также наличие нескольких комплектов перчаток для пескоструйной камеры, защитных масок, шлемов, комбинезонов и обуви для операторов.
