Самодельная пилорама из бензопилы

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

• два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
• две рельсы;
• уголки 50х100 мм и 40х40 мм;
• отрезки водопроводной трубы в 25 см в качестве стяжек;
• плита из стали толщиной в 4-6 см и длиной в 60 см;
• подвижные шланги;
• трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

снизу стальной плиты приваривается уголок

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

https://youtube.com/watch?v=KxtDdf-N3pY

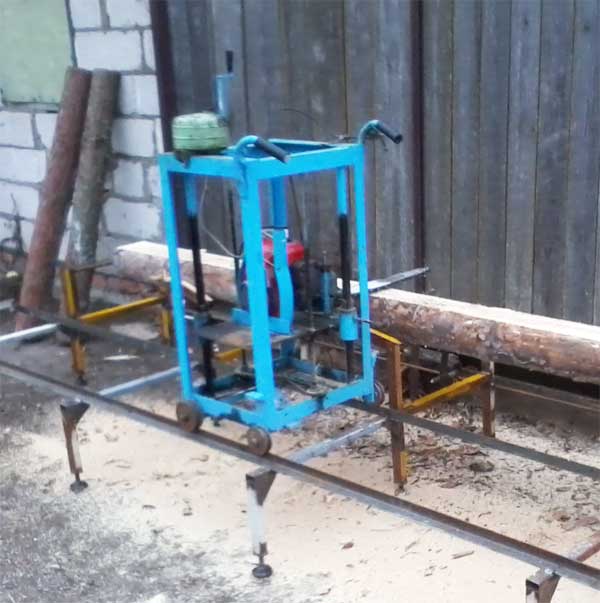

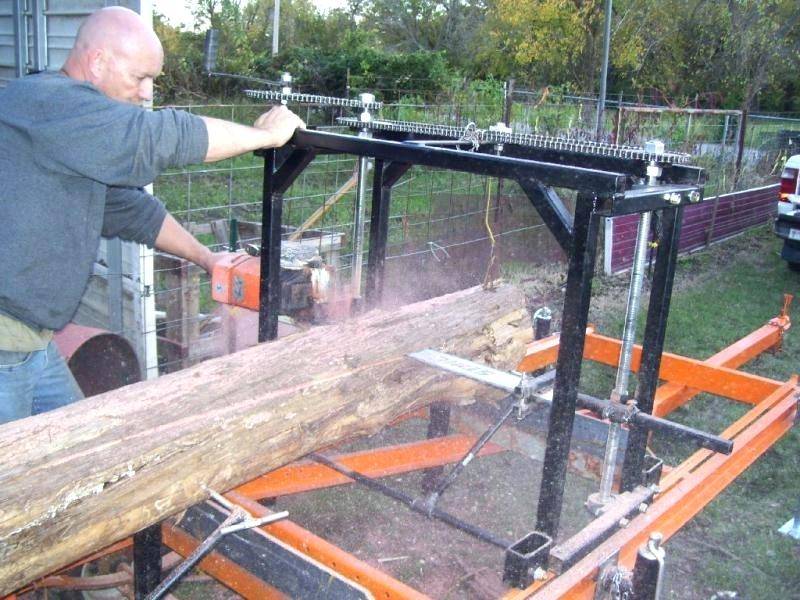

Пилорама из бензопилы своими руками – вариант №2

1. Пилы с приводом.
2. Механизма для регулирования толщины изготавливаемой доски.
3. Механизма для передвижения пильной части конструкции.
4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Пошаговый процесс изготовления

Итак, процесс будет у нас проходить следующим образом:

• Чертим чертежи исходя из материалов которые у вас имеются;
• Изготовление каркаса. Для этого свариваем уголок или трубу в каркас;
• Изготовление салазок. Можно из деревянной доски с покрытием участка движения салазок нержавеющим листом или оцинковкой. Второй вариант, из уголка, по которому будут ездить ролики. Третий вариант из рельсов. Варианты представлены по мере возрастания нагрузки на пилораму;

Салазки сделаны из доски 50 мм. Доска для меньшего истирания покрыта оцинковкой. По салазкам ездит профильная (квадратная) труба без четвертой стенки.

• Следующий шаг — механизм регулировки толщины доски. Тут существует два варианта. Первый как в пилораме «Logosol», поднимается бревно, а режущая часть неподвижна. Такой вариант больше подходит для распиловки небольших бревен, чтобы не наклоняться и не болела спина, быстрее производить распиловку. Для использования такого способа хорошо подойдут обычные механические домкраты, нужно смотреть чтобы высота подъема их была максимально возможной. Второй вариант это когда бревно неподвижно, а пила опускается и поднимается по линейке. Какой вариант вы будете реализовывать, нужно продумать еще на этапе создания чертежей;
• Крепление бензопилы. Проверка конструкции на прочность. Устранение люфтов;
• Изготовление механизма равномерного продвижения пилы из тросика, бельевой веревки или шнурка:
• Пуско наладка и доработка.

Разновидности самодельных моделей

Существует довольно много различных пилорам, которые изготавливают из бензопил. Как правило, подвижный элемент конструкции закрепляется в специальной тележке, которая передвигается по ранее расположенным рельсовым путям. При этом можно установить в тележку мощную цепную пилу Урал или ленточный вариант исполнения Дружба. При этом отметим нижеприведенные моменты:

1. цепной вариант исполнения используется для распила круглого леса. В конструкции режущим инструментом становится пильная цепь, после которой остается довольно много опилок. Отметим, что большое количество отходов можно назвать основным недостатком конструкции. В остальном цепной агрегат превосходит другие варианты исполнения: большая надежность и срок службы, высокая производительность и так далее;
2. ленточные бензопилы используются для распилки древесины большого диаметра. Следует учитывать, что при пилении вокруг разлетается огромное количество опилок. Поэтому нужно соблюдать определенную технику безопасности.

Для бытового применения зачастую подходит пилорама небольших размеров и производительности. При этом основным элементов конструкции становится обычная бензопила, а остальная часть лишь приспособления, необходимые для обеспечения ровного реза.

Другой способ создания самодельной пилорамы

Можно воспользоваться ещё одним методом изготовления пилорамы. По технологии этот вариант не сильно будет отличаться от предыдущего. Инструменты и чертежи будут идентичными, как и в первом варианте.

На чертеже отмечаются основные составляющие. Прежде всего, это бензопила, ее привод и механизм, с помощью которого станет возможным регулировать толщину получаемой доски. Также нужно отметить механизм, позволяющий двигать режущую часть конструкции, и устройство для надёжной фиксации бревна.

Процесс распиловки бревна на пилораме осуществляется путём опускания или поднятия основания устройства, которое держится на четырёх винтах или вваривается к пластине гайками с согнутыми краями. На верху основания размещается контргайка, её затягивают, как только пилорама будет полностью настроена. Настройка происходит на нужную толщину обрабатываемого бревна.

Режущая часть перемещается по уголкам, которые служат направляющими вдоль рамы. Между этими элементами соблюдается промежуток 50−55 см. К каждой стойке крепится два ролика, из которых верхний упирается в направляющий уголок, а нижний будет удерживать пилораму от подъёма. Вместо роликов можно применить подшипники на 20 мм.

Древесина на данной конструкции крепится с помощью двух гребёнок, одна из них двигается с помощью винта, вторая остаётся неподвижной. После установки бревна первый подвижной элемент фиксируется в неподвижном состоянии несколькими винтами. После установления фиксирующего устройства можно приступать к работе на пилораме.

Как сделать пилораму из бензопилы

Если нужна мини пилорама из бензопилы, то здесь все просто. Требуется взять металлические уголки, и сварить соответствующую конструкцию. При этом понадобится только предварительно подготовить чертеж, на котором спланировать конструкцию конечного оборудования.

Второй вариант, когда нужна домашняя пилорама, при изготовлении которой понадобятся:

1. Бензопила, которая используется в качестве приводного режущего источника
2. Механизм для передвижения заготовок. Это исключит необходимость передвигаться пильщику по заготовке, что является небезопасно
3. Устройство для фиксации заготовок в конструкции оборудования. Фиксировать заготовку нужно для того, чтобы исключить ее проворачивание при воздействии режущим инструментом. Если не закрепить бревно, то оно будет проворачиваться, что снизит не только производительность труда, но еще и в итоге получится неаккуратная заготовка в виде доски

Имея представление о том, что собой представляет самодельный вариант устройства, можно приступать к его реализации. Здесь сразу нужно отметить, что изготовить пилораму можно любой сложности, на что, как говориться «горазды руки». Однако цель данного материала в том, чтобы показать, как сделать самую простую пилораму с использованием бензопилы.

https://youtube.com/watch?v=gN4vadSfvUU%3F

Это интересно! Главное правило при изготовлении самодельной пилорамы из бензопилы — это предусмотреть механизм регулировки толщины получаемых досок. Реализуется данное действие за счет станины, к которой крепится инструмент, а также регулировочных винтов.

Схема самодельного устройства

Подход к проектированию и созданию пилорамы из бензопилы должен быть самым серьезным, ведь и сама мотопила является опасным оборудованием, тем более пилорама. Прежде всего, следует определиться с задачами, которые предполагается решать с помощью домашней пилорамы.

Естественно, мини пилорама не будет многопильным станком с расширенным функционалом, и произведенные пиломатериалы будут нуждаться в дальнейшей специфической обработке. Но выполнить простейшие операции – распил досок, реек, бруса, можно будет на достаточно хорошем уровне и в приличных объемах.

Инструменты и детали

Для сборки пилорамы из бензопилы понадобится пила, металлический профиль, направляющие и ролики, подшипники, гвозди, шурупы, из оборудования — сварочный аппарат, обычные инструменты.

https://youtube.com/watch?v=sQYhM6FIU6Y

Как работать на самодельной пилораме

Алгоритм самостоятельной распиловки на стационарной установке с подвижным инструментом:

• Уложить бревно или готовый брус на направляющие поперечины. При необходимости заготовку фиксируют зажимами винтового типа или стальными косынками, которые фиксируются на поперечинах.
• Отрегулировать положение пилы на подвижной раме. Затянуть точки крепления инструмента и проверить надежность устройства для фиксации.
• Дозаправить резервуары для топлива и масла, которое необходимо для смазки цепи.
• Запустить мотор и прогреть агрегат на холостых оборотах, а затем подвести полотно к торцевому срезу заготовки.
• Поднять обороты до рабочего диапазона (определяется на слух) и зафиксировать положение курка, управляющего дроссельной заслонкой. Для удержания элемента применяется струбцина или самодельное приспособление.
• Приступить к выполнению горизонтального запила, перемещая инструмент с равномерной скоростью. При работе необходимо быть осторожным, поскольку существует риск возникновения ударной нагрузки при контакте полотна с уплотненными участками древесины (зона прорастания сучьев).
• На следующем этапе пила отводится на расстояние, равное толщине будущей доски и операция повторяется заново. При работе требуется проверять уровень масла в бачке, при эксплуатации цепной пилы без подачи смазки начинается интенсивный износ рабочих кромок.

При эксплуатации дисковой установки бревно укладывается на нижнюю раму установки, а затем плавно подается в направлении вращающегося рабочего органа. Рекомендуется применение направляющего элемента, предотвращающего уход бревна вбок. Аналогичным образом распускается древесина на установках, оборудованных ленточной пилой.

При эксплуатации самодельной пилорамы требуется применять средства индивидуальной защиты (очки, наушники), предохраняющие глаза и органы слуха от травм. Рекомендуется использовать специальную одежду и рукавицы из плотного материала, способные защитить руки от повреждений острыми фрагментами древесины. Часть пользователей устанавливает на самодельные установки защитные щитки из органического стекла, которые отражают поток опилок от рабочего полотна.

Изготовление основания пилорамы

И так как уже повелось всегда стоит начинать с основания. Определившись с местом установки, займитесь расчисткой территории под установку станка. После расчистки, необходимо из гравия и песка утрамбовать песчаную подушку (основание не будет проседать). Ставим опалубку и производим бетонные работы.

Обязательно основания армировать проволокой либо арматурой. Это позволит уйти от переменных нагрузок, простым и понятным языком для снятия внутренних напряжений. Так мы уйдем от лишних трещин и повреждений основания. Потребуется также заготовить закладные, для чего? О них немного позже.

После осуществления бетонных работ, когда бетон схватился и окреп, нужно из уголка 50 * 50 мм, выложить направляющие (ребром к верху). Этот момент позволит нашей конструкции приобрести более жесткую конструкцию. В качестве материала можно использовать как уголок, так и швеллер или двутавровый рельс (эти элементы более жесткие по сравнению с профилем или уголком). Все составляющие свариваем между собой электросварочным аппаратом, а так же приваривается к закладным.

После проведения таких операций, нужно подумать каким образом будет удерживаться бревно на раме при распиле. Нужно сделать фиксацию. Расписывать много не буду, для этого потребуется выполнить, так как приведено в чертеже:

Читать также: Термостойкий клей для резины и металла

Данное приспособление позволит надежно зафиксировать материал.

Советы и рекомендации

• После сборки пилорамы немаловажным является тестирование на соответствие уровней и устойчивость всей конструкции.
• Для обеспечения точности распиловок целесообразно сделать разметку, для чего подойдет кусок старой рулетки, металлическая линейка.
• Цепи рекомендуется приобретать более долговечные — твердосплавные.
• Следует учесть, что должен быть свободный доступ для периодического натяжения цепи, поскольку при эксплуатации цепь растягивается довольно часто.
• На подвижной раме должна быть установлен защитный экран, подойдет любой прозрачный пластик.
• При изготовлении пилорамы из бензопилы обязательно нужно рассчитать, какой будет наибольшая и наименьшая длина бревен, чтобы короткие не провалились при распиловке, а длинные нормально зашли в направляющие.
• Не следует экономить на поворотных механизмах, управляющими положением бензопилы.
• Владельцам домашних пилорам следует помнить о необходимости строгого соблюдения требований техники безопасности при эксплуатации самодельной пилорамы из бензопилы.
• При выполнении пиления следует использовать приемы работы с бензопилой, учитывая при этом необходимость плавных движений, без принуждения и особых усилий.

Как сделать пилораму из бензопилы минимальными средствами?

Для начала определитесь, каково применение предполагаемого распиловочного станка. Если вы строите дом, или предоставляете коммерческие услуги по распиловке – пилорама из бензопилы должна быть мощной и стационарной.

При разовой заготовке или небольшой стройке (например, беседки или бани), можно обойтись мобильным устройством.

Важно! Вне зависимости от выбранной конструкции, бензопила должна быть съемной. Тогда вы получите два инструмента – пилу и станок.

Мини пилорама из бензопилы

Для изготовления понадобятся:

• профтруба 30-40 мм;
• уголок 30 мм;
• электросварка;
• немного крепежного инструмента.

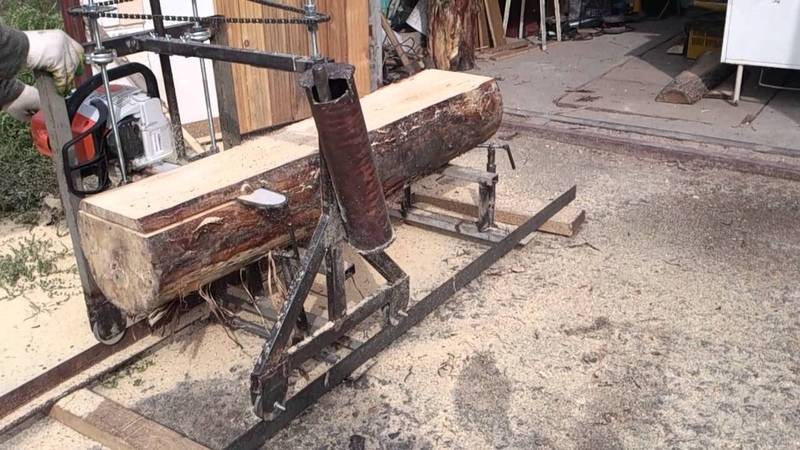

Рама (или станина) фактически является направляющей, по которой пила движется вдоль заготовки. Вертикальная стойка, на которой крепится сам инструмент, позволяет установить ширину распила. Стойка может быть одиночная или двойная, если ваша пила относится к тяжелому или среднему типу.

Работать с таким приспособлением несложно, однако от вас требуются дополнительные усилия для удержания инструмента на траектории. При этом, основной сложностью является создание первой плоскости, по которой можно будет нарезать каждый последующий слой.

пример работы мобильной пилорамой

Для стартового среза используется накладная доска или брус, по которому ровно направляется пила.

Существует еще одна разновидность мобильного приложения – направляющая для вертикального распила. Такая пилорама также легко делается своими руками.

Для изготовления требуется швеллер или профтруба шириной 100-150 мм, и длиной 2000-2500 мм. Каретка делается из уголка. Подвес пилы можно выполнить шарнирным, для удобства работы.

Инструкция по сборке простой ручной пилорамы

Одним из самых простых и быстрых способов раскроить кругляк на доски является ручное приспособление для продольного горизонтального реза бензопилой на постоянную толщину. Лёгкость, простота и экономия обеспечиваются за счёт отсутствия основания, куда укладывается бревно. Фактически это отдельно взятая режущая часть заводских станков, только приводится в действие она мускульной силой оператора, который ведёт приспособление вдоль ствола, распиливая его. При распиловке бревно достаточно приподнять на козлы или даже просто два бруса по краям.

Описание рамы для бензопилы

Устройство содержит минимальное число деталей. Все они скрепляются сваркой или гаечно-резьбовыми соединениями:

1. Станина — представляет собой основу инструмента. Именно к ней крепится бензопила. Выполняется из стального листа толщиной 5 — 8 мм.
2. Направляющие — привариваются к станине. На них держится вся конструкция с регулировкой толщины спила. Для них лучше использовать две круглые трубки толщиной не менее 3-х мм.
3. Зажимы для шины — одна планка зажима приваривается к станине, другая соединяется с ней двумя болтами. Заведя шину между губками зажимов и затянув их, можно зафиксировать пильную гарнитуру и уменьшить нагрузку на узел крепления шины к бензопиле.
4. Каретка — узел, регулирующий толщину срезаемой со ствола доски. Представляет собой две планки с полукруглыми пазами под диаметр направляющих труб. Затягиваются болтами и гайками.
5. Опорная площадка — составляет единое целое с кареткой, крепится методом сварки с косынками или кронштейнами. Движется поверх отпиливаемой части, не позволяя полотну отклоняться от заданной траектории. Оснащается рукояткой для удобства удержания.

Изготовление основы

Станина вырезается из стального листа. Её размеры — 160 мм длина и 220 ширина. Удобнее всего это делать плазморезом, но если его в хозяйстве нет, то сойдёт и обычная болгарка. Главное — не забыть снять фаску с заготовки для красоты и безопасности. В пластине сверлятся отверстия для крепления зажимов и самой пилы. Для удержания последней можно сделать прорезь болгаркой, а затем облагородить напильником. Это позволит делать небольшие смещения, регулируя вылет шины на станке.

Узлы крепления пилы и шины

Для того, чтобы пила крепко держалась с рамой в едином блоке, нужно модифицировать длинные гайки: приварить к ним шайбы, зафиксировать ими шину, сверху наложить станину с прорезью, а уже через неё затянуть два болта.

Зажимы для шины делаются из стального профиля 25 на 30 мм. Расстояние между отверстиями для стяжки составляет 130 мм. Посередине каждого профиля приваривается контактная площадка в 55 мм длиной и толщиной около 8 — 10 мм. Теперь при затяжке болтов шина, как в тиски, зажмётся контактными площадками, а расстояние между зажимами будет достаточным для свободного хода даже самой толстой и цепи с широкими зубьями.

Сварка каретки и опорной площадки

Каретка ходит по направляющим, позволяя изменять толщину срезаемой доски. Легче всего сделать её из круглой и квадратной трубы. Закрепив направляющие в тисках на нужном расстоянии (ширина каретки 240 мм), сверху кладут по половине разрезанной вдоль трубы длиной около 10 см. В профильной трубе вырезаются пазы, затем она кладётся поперёк направляющих и приваривается к распиленным половинкам. Операция с ответной планкой идентична. После остаётся только просверлить отверстия, которые стягивали бы половинки каретки вокруг направляющих, фиксируя опорную площадку.

Скользящая поверх бревна часть имеет размеры 400 на 500 мм. Нарезав тонкую профильную трубу квадратного сечения, сваривают рамку с двумя поперечинами. После остывания металл шлифуют болгаркой. Трубку для удобства удержания можно тоже сделать из водопроводной трубы. В месте сгиба разогревают металл паяльной лампой или пропановым резаком, после чего зажимают в тиски и тянут по шаблону. Закаливать металл особого смысла нет — достаточно просто отпустить его на воздухе. Трубка обоими концами приваривается к контактной площадке.

Соединяя каретку с контактной площадкой, необходимо усилить шов уголками жёсткости.

Как сделать пилораму из дисковой пилы

Еще одним инструментом, который можно сделать самому и который пользуется немалой популярностью, является дисковая пилорама. Это незаменимая вещь во время строительства деревянных помещений.

Ее использование заметно облегчает рабочий процесс, экономя массу времени и сил. Таким образом, вопрос о том, как делается дисковая пилорама своими руками, забирается во многие головы.

Виды дисковых пилорам

С помощью пилорамы можно получить любую разновидность пиломатериалов.

Главная деталь – дисковая пила – закреплена таким образом, что имеет возможность распиливать в две стороны и, кроме того, поворачивается на 90 градусов.

Именно эти особенности позволяют классифицировать дисковые пилорамы на следующие виды:

1. Горизонтальная — процесс работы ведется при помощи пильной каретки, которая по двум направления движется вдоль бревна. Такая пилорама разбирается, ее производительность высока, а отходов остается минимум;
2. Угловая — с одним диском или двумя. Однодисковая работает как вертикально, так и горизонтально в двух направлениях. Угловая пилорама, в которой диски размещены друг против друга горизонтально и вертикально, иначе говоря, ортогонально, работает с высокой производительностью.

Процесс создания

Сделать пилораму из дисковой пилы не трудно, если обладать не только простым желанием, но и определенными знаниями и навыками.

Для начала следует внимательно изучить чертежи и схемы, которые вы можете посмотреть на фото. Одна из простейших конструкций – обычный стол с размещенными на нем валом и пилой.

Часть пилы, которая распиливает дерево, возвышается над поверхностью.

Основание любой дисковой пилорамы, будь то угловая или горизонтальная, делается из металлических или деревянных козлов, скрепленных между собой обыкновенными досками.

Для изготовления дисков лучше использовать лист стали или дюралюминия. Дисковый диаметр должен быть не больше 500 мм, а количество зубьев может быть только 2 или 3.

Видео:

Именно последние являются залогом качественного распила в дальнейшем. Кроме того, важна и конструкция направляющей. Проще всего из досок или бревна вырезать п-образное седло.

К нему прикрепляют пилу и двигатель. Таким образом, угловая дисковая пила и собирается.
Соблюдая все рекомендации, которые даны в статье, вы с легкостью изготовите сами любую пилораму.

Что нужно предусмотреть?

Перед изготовлением нужно обратить внимание на следующие вещи:

1. Диаметр распиливаемых бревен, если будут большие диаметры, то нужна более мощная пила, более длинная шина с цепью;
2. Загрузку тяжелых бревен на распиловку, для этого нужно обязательно предусмотреть какой то механизм, или может закатывать их или дополнительные домкраты или в идеале погрузчик;
3. Бревно должно фиксироваться, чтобы во время распиловки оно не играло и доски были ровными;
4. Направляющая для бензопилы и салазки не должны играть, поэтому их нужно усиливать;
5. Чем мощнее пила, тем легче будет осуществляться производство. Поэтому приобретая пилу нужно брать максимально мощную;
6. Использования электричества в качестве источника энергии позволяет хорошо сэкономить;
7. Не забываем что цепь должна быть для продольного пиления, это позволит значительно поднять скорость процесса. Специалисты рекомендуют использовать цепь 3*8.
8. Цепь желательно покупать твердосплавную. Этим на сегодня занимается компания «Штиль». Обычные цепи выходят из строя достаточно быстро;
9. Длину распиливаемых бревен, нужно учесть максимум и минимум. Чтобы максимально длинные входили, а минимально короткие не проваливались между направляющими;
10. Рассчитывать таким образом, чтобы пила во время работы не вибрировала и не играла на направляющих;
11. Мощность пилы, в некоторых случаях хочется и помощнее и по экономнее. В таком случае народные умельцы делают следующее. Вместо бензопилы ставят электромотор, а шину оставляют для распиловки, смотрите фото ниже;
12. Высоту пилорамы. Нужно предусмотреть таким способом, чтобы и спина не болела наклоняться и бревна высоко не нужно было поднимать. Если лес будет не тяжелым, лучше делать ее повыше. Если лес тяжелый, можно и по ниже.
13. Распиловка леса может осуществляться как верхней частью шины, так и нижней. При распиловке нижней частью, опилки летят в сторону бензопилы и забивают ее. Верхняя же часть выкидывает опилки от бензопилы, это позволяет увеличить как сам срок эксплуатации пилы, так и время простоев во время пиления;
14. В процессе пиления, цепь очень часто на пиле растягивается и нуждается в натяжке. Поэтому при установке пилы нужно обязательно предусмотреть доступ к натяжке цепи и закрепить пилу с доступом к механизму;
15. При пилении лучше фиксировать положение рукоятки бензопилы, это упрощает процесс;
16. Тросик, бельевая веревка или шнурок не должен тянуться, так как процесс пиления должен быть равно мерен во времени.
