Пневмодомкрат. Быстро и просто поднимаем авто

Более совершенная конструкция

Более интересная конструкция пневматического домкрата включает в себя металлический корпус цилиндрической формы. Внутри корпуса располагается резиновая камера от легкового автомобиля. Штуцер выводится наружу корпуса и закрепляется контргайкой.

Сама же камера складывается гармошкой внутри цилиндра. Сверху на камере находится еще один цилиндр меньшего диаметра. Подбирается он таким образом, чтобы движения внутри корпуса были свободными, но люфт должен отсутствовать. На подвижном корпусе монтируется вертикальная стойка (или несколько стоек). Стойку желательно выполнить из прочной металлической трубы, внутри которой нарезана резьба. В стойку вкручивается длинный болт, на шляпку которого приварена металлическая пластина.

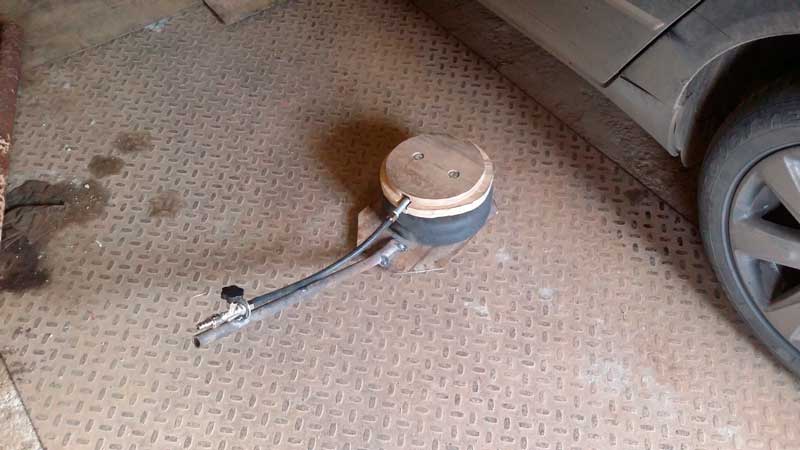

Размеры самодельного пневматического домкрата.

Такая конструкция пневматического домкрата имеет ряд преимуществ:

  • он меньше по высоте, следовательно, работать с ним удобнее;
  • есть возможность менять высоту стойки за счет изменения положения болта;
  • достаточно большая высота подъема и хорошая грузоподъемность (для замены колеса “газели” вполне подойдет, а для легкового автомобиля тем более).

Но и о недостатках нужно говорить:

  • для надежного расположения на поверхности необходимо будет дополнительно обеспечить прочную опору:
  • автомобильная камера внутри корпуса быстро изнашивается, поэтому потребуется частая замена.

Если пневматический самодельный домкрат используется редко, то и в этом случае вас может подстерегать неприятность: резина в сжатом положении тоже может быстро прийти в негодность. Продлить жизнь устройству поможет использование смазок. Резину достаточно плотно промазать вазелином перед укладкой. И для подвижного цилиндра (поршня) тоже будет хорошо, так как стенки корпуса будут смазываться и это уменьшит трение металлических деталей. Работать описанный домкрат может как от насоса, так и от компрессора. Кстати, в этом случае накачать насосом будет не так затруднительно. Первые несколько толчков не приведут к результату, но чуть позже вы заметите, что домкрат работает.

Подготовительные работы

Из остатков металла толщиной 6 мм автор вырезает деталь прямоугольной формы и приваривает ее к одному из кругов. Предварительно на заготовке нужно будет снять фаски.

Далее автор отрезает кусок полудюймовой трубы и шпильку диаметром 16 мм (можно взять обычный круглый пруток). Вставляем шпильку в трубу, потом сверлим отверстия, чтобы можно было сварить обе заготовки.

Из листа металла толщиной 10 мм нужно будет вырезать два круга. Предварительно в них надо просверлить отверстия диаметром 16 мм. Торцы вырезанных деталей нужно отшлифовать с помощью лепесткового диска для УШМ.

По краям шпильки, которая вставлена в трубу, автор сверлит два отверстия, чтобы при сборке в них можно было вставить шплинты.

Из листового металла толщиной 2 мм нужно вырезать полосы шириной 15 мм. Из них мастер будет делать ограничители, которые будут привариваться к стенкам заготовок из профтрубы.

Из оставшихся полос металла нужно изготовить уголки, которые будут привариваться внутри профильных труб.

Обратите внимание, что на профиле 60х60 мм ограничитель имеется только внутри, в профтрубе 50*50 мм и 40*40 мм — внутри и снаружи, в профиле 30х30 мм — только снаружи

Основные характеристики

Домкраты оцениваются по своим эксплуатационным параметрам. Из них самыми важными считаются следующие:

  • грузоподъёмность;
  • высота подъёма и подхвата;
  • стойкость;
  • рабочий ход;
  • передаточное число;
  • усилие на приводе;
  • универсальность.

Электрический домкрат для автомобиля отвечает абсолютно всем заявленным характеристикам. Именно поэтому он очень быстро успел завоевать широкую популярность. В этом инструменте всю работу выполняет гидравлика и электропривод, поэтому от пользователя не требуется приложение каких-либо физических усилий. Достаточно лишь правильно установить приспособление и активировать его на подъём.

Виды и сравнительные характеристики

Наверное, у каждого хорошего хозяина есть в наборе инструмента домкрат. А те, кому часто приходится поднимать грузы, ремонтировать автомобиль, менять колеса, знают, что, по технике безопасности, необходимо ставить несколько единиц подъемного инструмента для страховки.

Конечно, в качестве запасного варианта может применяться обычный твердый предмет. Например, всем знакомо подкладывание кирпичей. Но такой кустарный подход попросту не может внушать должной уверенности. Поэтому иногда можно подойти к вопросу безопасности основательнее и сделать для гаража самодельный домкрат. Тем более никаких особых сложностей эта работа не предполагает.

Сегодня популярны такие виды:

У каждого вида домкрата есть собственные преимущества и недостатки. Какие-то проще в устройстве (следовательно, их легче собрать своими руками), какие-то считаются самыми надежными и мощными.

Винтовые

Устройство винтового домкрата максимально простое и проверенное временем. По этой причине эти виды считаются самыми распространенными. Часто именно такими домкратами комплектуются стандартные наборы автомобилиста.

Но, несмотря на то, что они просты в сборке, воспроизвести механизм самостоятельно будет очень сложно, потому что потребуется повторить особый рисунок резьбы, которая наносится на подъемный рычаг и упор. Зубьям задается трапециевидная форма по таким причинам:

  • такая резьба обладает функцией самозатухания (не раскручивается под действием груза);
  • передающее усилие многократно увеличивается (ограничения использования: от 500 килограммов до 10 тонн), что обеспечивает простоту в эксплуатации.

Такие подъемные инструменты стоят не дороже остальных аналогов, поэтому большого смысла в создании самодельного винтового домкрата нет.

Реечные

Реечные конструкции используются преимущественно для подъема грузов на большую высоту. В них также оптимально рассчитано усилие.

Механизм также достаточно сложен. Технологичность заключается в том, что рычаг постепенно приводит в движение шестерню, которая движется по вертикальной рейке со специальными стопорными отверстиями.

Сделать реечную конструкцию своими руками сложно.

Пневматические

Пневматические или бутылочные домкраты работают по принципу перекачивания сжатого воздуха в специальную емкость, которая выдавливает шток и поднимает груз. У таких моделей хорошая грузоподъемность, а запас хода ограничивается лишь длиной подъемной рейки.

Сделать самодельную пневматическую конструкцию можно, купив только основной механизм со сжатым воздухом. А рычаги и дополнительные детали (колеса, упоры) вполне по силам сделать своими руками, предварительно все рассчитав.

Гидравлические

Пожалуй, самым оптимальным вариантом подъемного механизма, сделанного своими руками, можно назвать гидравлический. Как правило, конструкция подразумевает создание подкатного механизма на колесиках и легкость при подъеме.

Принцип работы гидравлического домкрата такой же, как у пневматического. Только поднимает шток не сжатый воздух, а масло, имеющее низкий коэффициент сжатия. По этой причине гидравлические домкраты применяются в профессиональных автомастерских (некоторые модели способны поднимать груз до 20 тонн).

И, конечно, если воспроизвести конструкцию в собственном гараже, то получится полезный и незаменимый инструмент.

Приобретается емкость с маслом и рычаг для работы. А все остальные элементы проектируются по мере необходимости.

Домкрат из пневмоподушки своими руками — Справочник металлиста

Автомобильные поездки на любое расстояние могут быть богаты неожиданностями – как приятными, так и не очень.

С приятными справится любой автомобилист, а вот с такими автоказусами как неприятный прокол колеса встречаться, конечно, не хочется, но, тем не менее, приходится часто.

На такие случаи в багажнике автовладельца просто обязаны быть запаска и домкрат – нехитрое приспособление позволит заменить колесо практически в любых условиях. Сегодня мы поговорим о пневматической версии домкрата, а именно о пневмодомкрате.

Как работает пневмодомкрат?

Автоиндустрия не стоит на месте, а развивается семимильными шагами, а потому все чаще вместо обычного механического домкрата автомобилисты (особенно женского пола) предпочитают пневмодомкрат, который представляет собой лёгкую в использовании надувную конструкцию, удобную для замены колеса.

Принцип работы пневмодомкрата очень прост – это своеобразная надувная подушка, в сдутом состоянии устанавливаемая под днище автомобиля при шиномонтаже со стороны заменяемого колеса (место расположения то же, что и при использовании механического ручного домкрата).

Прилагаемые к воздушному домкрату шланги максимально герметично подсоединяются к автомобильной выхлопной трубе: отрабатываемые при работе двигателя газы наполняют камеру пневмодомкрата, которая постепенно поднимает корпус автомобиля (в качестве источника воздуха также можно использовать баллон со сжатым воздухом или компрессор).

Никаких физических усилий – даже хрупкая девушка сможет выполнить такую процедуру без посторонней помощи. После заполнения воздушного мешка до нужного объёма подача воздуха прекращается.

Наполнение камеры идёт весьма интенсивно, а потому приведение воздушного домкрата в рабочее состояние составит буквально пару минут – если время в поездке поджимает, то такая экономия временных затрат будет очень актуальна. Высота подъёма автомобиля регулируется объёмом заполненной воздухом камеры пневмодомкрата.

Пневмодомкрат своими руками

Надувной домкрат (в том числе подкатной) вполне можно сделать и своими руками, для этого потребуется:

  • подходящая по размеру пневматическая подушка (например, от грузовой машины);
  • закрепляемая на нижней части подушки деревянная подставка или металлическая станина, которая не позволит шлангу прижиматься, а заодно займёт часть пространства дорожного просвета автомобиля;
  • шланг надува может быть оборудован компрессорными кранами для поступления воздуха в подушку и/или стравливания сжатого воздуха из неё после окончания работ.

Как соорудить пластиковый домкрат

Берем пластиковую заглушку для канализационной трубы. От нее отрезается крышка, сверлится сквозное отверстие – далее переходим к установке в это отверстие обычного воздушного клапана с резиновой прокладкой, не забываем поджать гайкой.

Фрагмент от заглушки нужно вставить в муфту с уплотнительной резинкой и – чтобы было надежней – место соединения с наружной и внутренней стороны муфты промазать клеем.

Следующий этап: следует взять отрезок трубы нужной длины, разрезать вдоль, и вставить в другую заглушку из пластика. На него – одеть отрезок трубы с большим диаметром. Там, где стыки – нанести клей. Зачистить поверхность, используя наждачную бумагу, вставить готовую деталь в свободный край муфты соединения.

Внутренняя поверхность муфты, уплотнительная резинка и труба смазывается солидолом, чтобы при работе получилось более плавное скольжение. На наружную часть клапана надевается гибкая силиконовая или ПВХ трубка и фиксируется при помощи хомута или обычной проволоки. Всю конструкцию крепим на основание, выполненное из дерева. В последнем предварительно проделываем отверстие для трубки.

После этого, взяв распределительный тройник, нужно присоединить к трубке краник с еще одним воздушным клапаном. На крышку наклеиваем резиновый «коврик» круглой формы. Вот теперь домкрат из пластиковых труб можно тестировать на практике. После подключения воздушного компрессора пользуемся нашим самодельным приспособлением как мини-домкратом.

Вариант №4. Реечный домкрат своими руками

Реечный домкрат своими руками

В этом мастер-классе рассмотрим процесс изготовления несложного реечного домкрата. Такое приспособление поможет без проблем поднять машину или любой другой тяжелый предмет. Конструкция предельно проста, а размеры будут браться на основе имеющихся материалов.

В конструкции нет ничего сложного

Для изготовления потребуются:

  • гаечные ключи;
  • сварочный аппарат;
  • электродрель (или сверлильный станок при наличии такового);
  • болгарка;
  • швеллер на 200;
  • полоска 8-миллиметровой стали;
  • отрезок квадратной трубы (стенки 2 мм, размеры – 40х20 мм);
  • гайки, болты и т. д.

Шаг 1. Вначале возьмите обрезок «двухсотого» швеллера (можете взять больший), длина которого равна 60 см. Подобную деталь можно сделать из стальной полосы.

Такую деталь можно сделать из стальной полосы

Шаг 2. Разметьте на полках швеллера будущие отверстия 40х20 мм для профильной трубы, не забывая о припуске 2-4 мм.

Размечаются отверстия под профильную трубу

Шаг 3. Вырежьте эти отверстия, воспользовавшись любым доступным инструментом. При необходимости обработайте края напильником.

Отверстия вырезаютсяОбработка напильником

Шаг 4

Важно, чтобы в эти отверстия свободно проходила профильная труба (см. фото ниже). Труба должна свободно проходить в отверстия

Труба должна свободно проходить в отверстия

Шаг 5. Возьмите кусок водопроводной трубы (1/2 дюйма) со стенками толщиной 2-3 мм. Нужно, чтобы длина трубы где-то на 5-6 мм превышала ширину детали из швеллера.

Отрезок пол-дюймовой трубыПравильная длина трубы

Шаг 6. Приварите к швеллеру трубу.

Трубка приваривается к швеллеруРезультат работы

Шаг 7. Возьмите полосу толщиной 8-10 мм и размерами 70х500 мм. Разметьте ее: в середине должно оставаться 65-70 мм, в то время как по краям – 200 мм или немного больше.

Размеченная стальная полоса

Шаг 8. Сделайте болгаркой надрезы на полосе, дабы согнуть ее (примерно на ½ толщины). Благодаря этому она без проблем согнется в тисках.

Полоса надрезается болгаркойПолоса сгибается в тискахЕще одно фото процесса

Шаг 9. Согнутую П-образную полосу проварите по надрезам для повышения прочности.

Надрезы провариваются для прочностиГотовая П-образная деталь

Шаг 10. Проделайте в этой детали отверстия диаметром около 20 мм – можете просверлить их либо, к примеру, прожечь горелкой.

В этой детали нужно проделать отверстияОтверстия прожигаются горелкойГотовые отверстия

Шаг 11. Когда отверстия будут готовы, приступайте к сборке конструкции. Используя подходящий кругляк, который проходит в приваренную трубку, сделайте ось. Еще для этого можете использовать болт или шпильку подходящего размера.

Начинаем сборку конструкцииОсь из подходящего круглякаОсь вставлена в отверстия

Шаг 12. Вставьте на место и обварите. В итоге у вас должно получиться примерно следующее.

Что получилось в итоге

Шаг 13. Возьмите такую же полосу толщиной 8-10 мм, изготовьте из нее пару фиксаторов. Разметьте и вырежьте отверстия для профильной трубы.

Размечено отверстие под трубуОтверстия вырезаютсяФиксаторы с отверстиямиПримерка фиксатора

Шаг 14. Возьмите П-образную деталь, просверлите в ней отверстия диаметром около 12-14 мм. Вставьте в них пруток, обварите.

В П-образной детали сверлятся отверстияОтверстия готовыПруток вставлен в отверстия

Шаг 15. После этого возьмите гайки на 6 (потребуются 4 шт.).

4 гайки на 6

Шаг 16. С помощью гаек будут крепиться пружины. Приварите 2 гайки на швеллер и 2 – на фиксатор.

Гайки нужны для крепления пружинГайки привариваютсяВот что получилосьКрепятся пружиныРезультат проделанной работы

Шаг 17. Во втором фиксаторе просверлите отверстие диаметром 10 мм, затем расточите до овальной формы.

Второй фиксаторОтмечено будущее отверстиеПросверлено отверстиеОтверстие расточено до овальной формы

Шаг 18. Возьмите болт на 10, приварите его к швеллеру.

Здесь нужно приварить болтБолт приварен к швеллеру

Шаг 19. Изготовьте упор для второго фиксатора, приварите его. В нашем примере он сделан из отрезка толстостенной трубы.

Упор для второго фиксатораПримерка упораСварочные работыУпор приварен

Шаг 20. Проведите окончательную примерку деталей.

Окончательная примерка деталейВсе детали примеряются

Шаг 21. Конструкция практически готова.

Конструкция практически готова

Приварите рычаг к П-образной детали, а к швеллеру – полку либо кронштейн для крепления крюка или площадку для упора при подъёме тяжести.

Рычаг, приваренный к П-образной детали

Собственно, самодельный реечный домкрат готов. Удачи в работе!

Самодельный реечный домкрат в работе

Инструменты и материалы для самодельного домкрата

Для того чтобы изготовить домкрат, должен быть подходящий инструмент. Первым делом это сварка, поскольку с её помощью будет происходить сборка. Желательно, чтобы это был полуавтоматический аппарат с углекислотой. Тогда швы получатся гораздо ровнее и не будет лишнего шлака

Второе, что не менее важно, это болгарка. Хорошо, если в ассортименте есть и маленькая, и большая. С их помощью вы будете вырезать заготовки из стали

Также понадобится дрель, ведь придётся проделать не одно отверстие. Чтобы с лёгкостью обрабатывать железные детали, обязательно нужно электрическое точило. Оно является ключевым в процессе подгонки. Кроме этого желательно иметь ещё ручные инструменты: напильники, надфили, бруски, молотки, отвёртки, рашпили, лерки с набором метчиков, кувалды, тиски и т.д. Чем больше под рукой будет приспособлений, тем проще покажется процесс изготовления

С их помощью вы будете вырезать заготовки из стали. Также понадобится дрель, ведь придётся проделать не одно отверстие. Чтобы с лёгкостью обрабатывать железные детали, обязательно нужно электрическое точило. Оно является ключевым в процессе подгонки. Кроме этого желательно иметь ещё ручные инструменты: напильники, надфили, бруски, молотки, отвёртки, рашпили, лерки с набором метчиков, кувалды, тиски и т.д. Чем больше под рукой будет приспособлений, тем проще покажется процесс изготовления.

Чем больше имеется инструментов в наличие, тем легче и лучше получится домкрат

Токарный станок в любом деле является отличным помощником, но не у каждого он есть. В принципе можно справится и без него, но если у вас в гараже или мастерской стоит такой агрегат, то получится намного быстрее. Ведь с помощью фрезерной установки легко выточить или обработать любую деталь. Например, болт или прут. В общем, свой станок будет очень кстати.

Стоит также поговорить о материале. Его можно купить на рынке или в пункте приёма металлолома. Второй вариант намного дешевле, поскольку на приёмах лома весь металл ржавый и побитый. Для эксплуатации он не годится, но в качестве донора самое то. Желательно, конечно, побольше всего закупить. Ведь в зависимости от того, какой домкрат вы хотите, могут понадобиться дополнительные механизмы или крепления, которые самому изготовить не удастся. Поэтому будьте готовы к приобретению некоторых комплектующих на рынке.

Как сделать пневмодомкрат своими руками

Технические характеристики пневмодомкратов, сделанных своими руками, должны обеспечивать надежное вывешивание как минимум того транспортного средства, которым пользуется автовладелец.

Так, например, если пневмодомкрат будет использоваться для подъема легкового автотранспорта, то его грузоподъемность может быть в пределах 1,5…2-х тонн. Если же владелец подъемника ездит на грузовичке типа «ГАЗель», то грузоподъемность домкрата должна быть несколько больше — порядка 2,5…3 т.

Приступая к самостоятельному изготовлению пневмоподъемника необходимо учитывать и величину дорожного просвета у автомобиля. В тех случаях, когда клиренс небольшой или автомобиль часто застревает в грязи, высота подхвата у домкрата должна быть не более 10 см.

Как правило основным элементом самодельного пневмодомкрата является пневмоподушка подвески любого грузовика или автобуса. Однако простейшую конструкцию можно изготовить и без нее, используя, например, отрезок канализационной трубы.

Простейший пневмоподъемник

Для изготовления простейшего пневматического домкрата понадобятся:

  • небольшой отрезок канализационной трубы диаметром 110 мм;
  • две заглушки того же диаметра, что и труба;
  • муфта диаметром 110 мм;
  • шланги;
  • 2 золотника для бескамерных автомобильных шин;
  • деревянный брусок;
  • шланг;
  • клей;
  • литол;
  • наждачная бумага;
  • нож;
  • ножовка по металлу;
  • дрель;
  • краник для стравливания воздуха;
  • автомобильные хомутики;
  • небольшой водопроводный тройник.

Путем несложных манипуляций из этих элементов можно достаточно быстро собрать простейший пневмодомкрат.

Последовательность действий при этом такова:

  1. от одной из заглушек отрезают нижнюю часть, оставляя при этом примерно 20 мм от бортика;
  2. наждачной бумагой или ножом зачищают край среза от заусенцев;
  3. по центру полученной детали сверлят отверстие диаметром 10 мм, в которое затем встав-ляют предварительно смазанный клеем золотник;
  4. снимаем с муфты резиновое кольцо, промазываем открывшуюся поверхность клеем и ставим кольцо на место;
  5. точно также промазываем клеем края заглушки с золотником и вклеиваем ее в муфту;
  6. от куска трубы диаметром 110 мм ножовкой отрезаем часть длиной 10 см и затем эту часть разрезаем вдоль;
  7. разрезанную вдоль трубу вставляем в муфту, размечаем и отрезаем от нее еще кусок таким образом, чтобы она лежала в муфте ровно;
  8. вклеиваем полученную деталь в муфту;
  9. сверху приклеиваем еще один кусок трубы длиной 5 см;
  10. на золотник надевают шланг и затягивают его хомутом;
  11. в деревянном бруске вырезают паз под золотник со шлангом и затем приклеивают к до-щечке изготовленную ранее деталь;
  12. в шланг вставляют водопроводный тройник, надевают на один из его отводов еще один отрезок шланга с краником для стравливания воздуха из домкрата;
  13. от второго золотника отрезают его широкую часть;
  14. на свободный конец водопроводного тройника надевают небольшой отрезок шланга, вставляют в него обрезанный золотник и затягивают шланг хомутиком. Именно сюда будет подаваться воздух от компрессора;
  15. смазывают внутреннюю поверхности муфты литолом и вставляем в нее изготовленный ранее поршень;
  16. сверху поршня можно приклеить круг, вырезанный из листовой резины или фанеры.
  17. Установив полученный пневмодомкрат под автомобиль и подав туда под небольшим давлением воздух из компрессора, можно поднять автомобиль на высоту, которой будет достаточно, например, для замены колеса.

Пневматический домкрат подкатного типа

Своими руками можно изготовить и пневмодомкрат более совершенной конструкции. Для этого необходимо раздобыть прочную прорезиненную подушку. Подойдет, например, подержанная пневматическая подушка подвески грузовика или автобуса. Приступая к изготовлению пневматического подкатного домкрата необходимо четко представлять себе его конструкцию

Кроме старой, подходящей по размеру и грузоподъемности автомобильной подушки для из-готовления пневматического домкрата подкатного типа понадобятся:

  • шланг, оснащенный шаровыми кранами для подачи и стравливания воздуха;
  • металлическая станина на колесиках, которая займет часть дорожного просвета под авто-мобилем и обеспечит достаточную степень свободы шлангу подачи воздуха.

Соединив в определенной последовательности все вышеуказанные элементы получим простой подкатной домкрат. Один из вариантов его конструктивного исполнения можно увидеть на фото:

Модификации

Существует три модификации пневматических подвесок:

  1. Одноконтурные варианты предназначены для установки на одну ось и обеспечивают одинаковое давление в обеих подушках на ней, поскольку компрессор и баллоны располагаются на одном контуре.
  2. Двухконтурные модификации также устанавливаются на одну ось, но по сути это две одноконтурных подвески, благодаря которым удаётся регулировать высоту передней и задней части автомобиля относительно друг друга. Основной недостаток заключается в крене машины, поскольку между двумя колёсами, которые идут по внешнему радиусу, наблюдается разница давления.
  3. Четырёхконтурные варианты считаются лучшими, поскольку для управления используются четыре отдельных клапана для каждого колеса, датчики давления и микрокомпьютер. Следовательно, проблема с креном в данном случае исключена, поскольку подушка устойчиво держит необходимое давление.

Домкрат из шин

 Пневматические домкраты сейчас составляют особую группу оборудования, незаменимого при самых разных видах монтажных, строительных и сервисных работ. Они обладают достаточно сложной конструкцией.

Так, воздушный пневматический домкрат состоит из кордово-резиновой оболочки, которая благодаря своей текстуре и строению может выдерживать даже самые большие нагрузки. По мере того, как в эту герметичную оболочку попадает воздух, она надувается по высоте и поднимает груз. Сложность производства пневматических домкратов состоит в создании полностью герметичных соединений и оболочек, которые могут выдерживать самые большие нагрузки. Больше всего востребованы подобные домкраты при аварийно-спасательных работах, когда между грузом и опорой очень маленькое расстояние. Другие виды домкратов или другая грузоподъемная техника просто не может использоваться.

Рис. 1. Пневмодомкрат

Домкрат пневматический имеет прочную герметическую прорезиненную оболочку, которая через специальный соединительный шланг заполняется сжатым воздухом из стационарных компрессоров или газом из баллонов. Подъём грузов происходит за счёт увеличения камеры и требует минимальных усилий со стороны человека .

Важные характеристики пневматических домкратов

– Грузоподъемность — должна быть немного больше, чем вес машины. Обычно для легковушки подходит надувной автомобильный домкрат грузоподъемностью 1,5… 2 т, для «Газели» — 2,5… 3 т.

– Высота подхвата надувного домкрата — важна, если у машины маленький дорожный просвет и если она часто и глубоко застревает в грязи. В таком случае показатели этой характеристики должны быть небольшими — до 100 мм.

– Высота подъема — у автомобильных пневмодомкратов невелика (около 500 мм). Однако это вполне достаточно, например, для смены колеса. Предназначенная для такелажных работ подключаемая к компрессорам техника имеет большие показатели — около 700 мм .

Предлагаемая модель домкрата

Рис. 2. Вид сверху домкрата

Рис. 3. Кран домкрата

Рис. 4. Вид снизу домкрата

Технологическая карта для изготовления пневматического домкрата

Наименование операции Содержание операции Оборудование иинструменты Трудоёмкость,

чел/мин

1 Резка дисков и металлического листа для опоры Вырезаем угловой шлифовальной машиной обод штампованного диска R14 и металлического листа для сварки с ободами, чтобы создать опорную поверхность Угловая шлифовальная машина 120
2 Сварка дисков и опор Сварка вырезанных ободов и металлического листа Сварочный аппарат, молоток, щетка по металлу, угловая шлифовальная машина 200
3 Монтаж дисков на шину Промазываем герметиком обод для герметичности Шиномонтажный стенд, монтировка 30
4 Резка трубы Вырезаем трубу с готовой резьбой в одном конце для подачи воздуха Угловая шлифовальная машина 20
5 Сварка трубы на опорную поверхность Свариваем трубы на опорную поверхность домкрата под углом 90 градусов наверх в 4 см, и 90 град в сторону в 60 см Сварочный аппарат, молоток, щетка по металлу, угловая шлифовальная машина 60
6 Монтаж штуцера и крана Заматываем резьбу в трубе фторопластовым уплотнительным материалом для повышения герметичности. Затем соединяем штуцер и кран с трубой. Ключ на 24 мм, фторопластовый уплотнительный материал 30
Итого 460

Литература:

  1. Нарбут А. Н. «Автомобили. Рабочие процессы и расчет механизмов и систем». Издательский . Москва 2007 г.
  2. Раймпель Й. «Шасси автомобилия. Элементы подвески». «Машиностроение». Москва 1987г.

Как выбрать пневмодомкрат?

В силу своей конструкции и мощной грузоподъёмности воздушные надувные домкраты могут быть использованы для авто любого типа: от легкового автомобиля до мощного внедорожника или тяжёлой строительной техники. Кроме воздушного удобно использовать и подкатной гидравлический домкрат.

Критерии выбора лучшего для конкретного автомобиля надувного домкрата достаточно просты:

  • ценовая категория – пневмодомкраты уже давно не являются новинкой на рынке автомобильных товаров, а потому их стоимость не представляет собой что-то заоблачное: любой автовладелец найдёт доступный для своего бюджета качественный вариант;
  • цветовая гамма воздушных домкратов различна – от стандартных чёрного и серого до отлично заметных в любых дорожных условиях красного, жёлтого, оранжевого;
  • только использование качественных прорезиненных материалов, отличающихся сверхпрочностью и износоустойчивостью, позволит пневматическому домкрату служить долго и надёжно – дешёвые модели с тонкой поверхностью камеры быстро придут в негодность;
  • при выборе инструмента важна высота подъёма корпуса автомобиля, которую может гарантировать конкретная модель домкрата, — обычно это до полуметра для шиномонтажа или до 0,75 м для такелажных работ (при использовании компрессорной установки);

  • выбирая пневмодомкрат под конкретный автомобиль, следует убедиться, что грузоподъёмность инструмента значительно выше веса машины: для обычного легкового автомобиля грузоподъёмность воздушного домкрата должна составлять около двух тонн, для микроавтобусов, «Газелей» и других малотоннажных автомобилей рекомендуется выбирать домкрат большей грузоподъёмности (до 3-5-ти тонн);
  • другим важным критерием выбора станет дорожный просвет автомобиля – этой величины должно быть достаточно для размещения воздушного домкрата в сдутом состоянии;
  • для всепогодного использования следует убедиться, что пневмодомкрат рассчитан на работу и в жарких условиях, и в зимние морозы – кроме того, обычно такие универсальные домкраты оснащаются противоскользящими накладками, которые позволяют использовать инструмент на снежной и ледяной поверхности.

Читать также: Сталь это сплав чего

Помните, что только качественный пневмодомкрат позволит выполнить работу быстро и комфортно и сделает её безопасной: прочные материалы не боятся порезов и проколов, камеры надёжны, шланги герметичны – такой инструмент будет служить долго.

Автомобиль сейчас есть почти у каждого человека. Для кого-то он выступает в роли заработка — это такси, автобусы, грузоперевозки и т.д. Кому-то он нужен просто для передвижения. Но для истинных автолюбителей машина является самым близким другом, который выручает в трудные минуты и никогда не подводит. Они ухаживают за ней, бережно относятся, вовремя ремонтируют. Зачастую такие люди в жизни дружат с техникой и любят инструмент. Им нравится что-то делать собственными руками, ведь это приносит огромное удовольствие. Нередко получаются какие-нибудь полезные и интересные вещицы для автомобиля.

Например, хорошей мыслью будет сделать домкрат. Действительно, без этого устройства не обойтись ни одному автомобилисту. Многие, конечно, сейчас скажут, что его легче пойти и купить в магазине. Но для истинного механика соорудить такую вещь, тем более для своей машины, не составит труда

Важно только знать, как сделать домкрат, и из чего он будет состоять

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
