Кран-балка подвесная используется для подъёма и перемещения груза в цехах, в строительстве. Кран-балка подвесная комплектуется тельфером электрическим для подъёма груза. Кран-балка подвесная существенно легче опорных кранов той же грузоподъёмности.
Кроме того, кран-балки подвесные имеют большую площадь обслуживания, чем опорные краны. И позволяют производить подъём груза вдоль стен.
Малая масса подвесных кран-балок и простота конструкции позволяют им быть одним из эффективных средств механизации погрузочно-разгрузочных работ в промышленном комплексе.
Кран-балка подвесная однобалочная электрическая
Среди большого числа направлений и отраслей грузоподъёмного оборудования одним из самых надёжных и часто встречающихся механизмов можно назвать кран подвесной однобалочный и двухбалочный.
Кран-балка подвесная однобалочная — это комплекс технических решений и механизмов, состоящий из несущих конструкций, передвижной кран-балки и тали электрической. Несущими конструкциями кран-балки подвесной электрической могут быть специально сооруженные опоры, или же несущие конструкции здания могут быть приспособлены для установки на них кран-балок подвесных.
Применение талей различного типа позволяют применять кран-балки подвесные в самых разных сферах хозяйственной деятельности. Кран-балка подвесная является основой грузоподъёмной части практически любого современного производства и смонтирована в каждом цеху. Кран-балка подвесная однобалочная также часто используется на перегрузочных транспортных узлах, в портах, на железнодорожных станциях.
Широкое применение кран-балок подвесных связано с высокой надёжностью, производительностью и отменной грузоподъёмностью механизмов. Надёжность крана подвесного обусловлено минимумом механических передвижных частей. Фактически, надёжность кран-балки подвесной однобалочной это надёжность тали электрической, навешенной на кран, поскольку остальные узлы кран-балки имеют надёжность порядком выше.
Кроме того, кран-балки подвесные разделяются по типу привода на краны с ручным приводом и краны с электрическим приводом. Для увеличения грузоподъёмности и прочности конструкции используются также краны подвесные.
Кран-балка подвесная однобалочная предназначена для подъёма и перемещения груза весом в пределах номинальной грузоподъёмности и для эксплуатации в помещениях или под навесом при температуре окружающей среды от -20°С до +40°С (от -40°С до +40 °С по согласованию с заказчиком). Высота подъёма крана зависит от высоты перекрытий, на которых подвешиваются подкрановые пути и высоты подъёма подобранной электрической тали.
Кран-балка подвесная электрическая передвигается по монорельсовым путям, изготовленным из двутаврового профиля и подвешенным на перекрытия здания.
Кран-балки подразделяются по видам:
- Кран-балка электрическая
- Кран-балка ручная
- Кран-балка однобалочная
- Кран-балка двухбалочная
- Кран-балка взрывобезопасная
Примечание
- Стоимость кранов, предназначенных для эксплуатации при температуре окружающей среды от -40° до +40° С, увеличивается на 10%
- По заказу возможна комплектация кранов электродвигателем с тормозом на механизм передвижения с устройством плавного пуска.
- Возможно изготовление кранов с дистанционным управлением.
Модификации подвесных кран-балок
- Кран-балка подвесная грузоподъёмностью 1 т L3-4,2
- Кран-балка подвесная грузоподъёмностью 1 т L6-9
- Кран-балка подвесная грузоподъёмностью 1 т L12-15
- Кран-балка подвесная грузоподъёмностью 2 т L3-4,2
- Кран-балка подвесная грузоподъёмностью 2 т L9-12
- Кран-балка подвесная грузоподъёмностью 2 т L12-15
- Кран-балка подвесная грузоподъёмностью 3,2 т L3-4,2
- Кран-балка подвесная грузоподъёмностью 3,2 т L3,2-6
- Кран-балка подвесная грузоподъёмностью 3,2 т L9
- Кран-балка подвесная грузоподъёмностью 3,2 т L12
- Кран-балка подвесная грузоподъёмностью 3,2 т L15
- Кран-балка подвесная грузоподъёмностью 5 т L3-4,2
- Кран-балка подвесная грузоподъёмностью 5 т L6
- Кран-балка подвесная грузоподъёмностью 5 т L9
- Кран-балка подвесная грузоподъёмностью 5 т L12-15
Производство грузоподъёмного оборудования.
Адрес: 440000, г. Пенза, ул. Антонова 3, оф. 208
Телефоны
Способы установки рельс
Для современных мостовых систем монтаж подкрановых путей осуществляется следующими способами:
- Прижимными пластинами.
- С помощью сварки.
- Фиксацией крюками с нарезанной резьбой.
К каждому из перечисленных способов предъявляется главное требование — обеспечение прочности и надёжности. Для обеспечения этого требования в качестве крепёжных элементов используют:
- прижимные накладки;
- скобы (приваренные или пружинные);
- пружинные планки;
- крюки с регулируемыми гайками.
Все виды крепления делятся на две категории: цельно-монолитные и сборно-разборные. Первый вид представляет цельную конструкцию. Она соединена с помощью мощных заклёпок или сварки.
Второй вид получил наибольшее применение. Он обеспечивает возможность проведения горизонтальной рихтовки пути. Такая конструкция обладает лучшей ремонтопригодностью. Она считается более практичной. Для обеспечения своевременной надёжной остановки в крайних точках мостовой колеи устанавливают тормозные буфера.
Обеспечение высокого качества монтажа гарантирует жесткое крепление всей подкрановой системы. В течение всего периода эксплуатации необходимо проводить периодические проверки состояния мостовой системы и качество заземления.
Монтаж мостового крана
Мостовой ГПМ требует доработки рабочей площадки – нужно проложить крановой путь.
Рельсовый путь может быть смонтирован на специальной крановой эстакаде, или для его постройки используется пол, колонны и опоры здания.
Есть 3 варианта монтажа:
- Поэлементный (пошаговый). Сборка крановых узлов происходит наверху на подкрановых путях.
- Крупноблочный — так называемая, укрупненная сборка. На высоту для монтажа поднимаются крупные фрагменты (механизмы, электрооборудование, узлы) крана, заранее собранные внизу.
- Полноблочный — полная сборка моста на полу. Конструкция поднимается целиком и монтируется на подкрановых путях. Для данного метода необходимо использование мощной техники.
На что стоит обратить внимание при установке крана

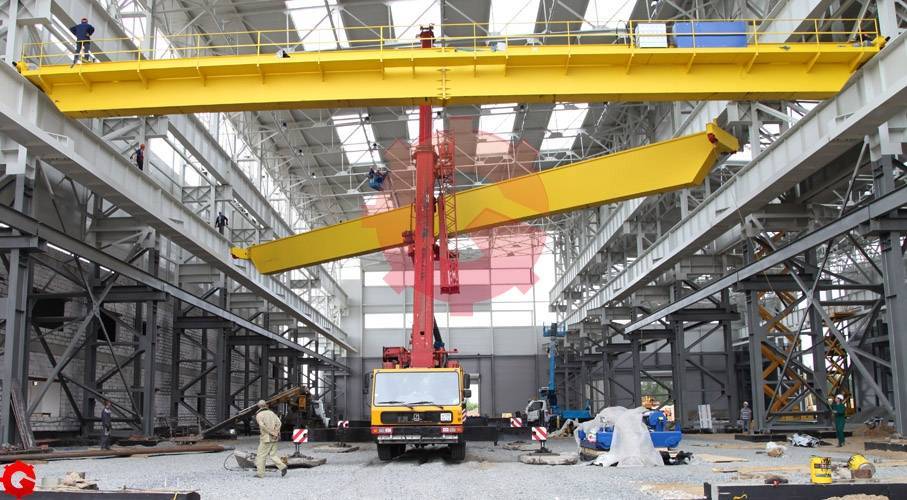

Фото процесса монтажа. Выполняет компания «ТехКранМонтаж»
Качественная установка мостового крана – залог дальнейшей бесперебойной и эффективной эксплуатации крана
Именно на момент возведения нужно обращать особенное внимание, так как в данном процессе закладывается не только непосредственно механизм, но и основа его высокой производительности, как и продолжительность эксплуатационного периода грузоподъемной техники
Монтажные работы (точно так же как и демонтаж мостового крана) должны осуществлять только специалисты. Как правило, данным видом работ занимаются специализированные компании, имеющие документально закрепленное право осуществлять установку кранов
Мостовые краны относятся к механизмам класса повышенной опасности, поэтому крайне важно соблюдать технику безопасности, как при монтаже, так и при эксплуатации
На видео запечатлен процесс монтажа однобалочного мостового крана
Большое значение стоит уделить выбору компании, которая будет устанавливать грузоподъемные механизмы. Среди главных особенностей стоит выделить наличие всех документов, разрешающих установку, настройку и пуск механизмов, наличия качественного специального оборудования для установки, штат высококвалифицированных специалистов с опытом осуществления подобных работ.

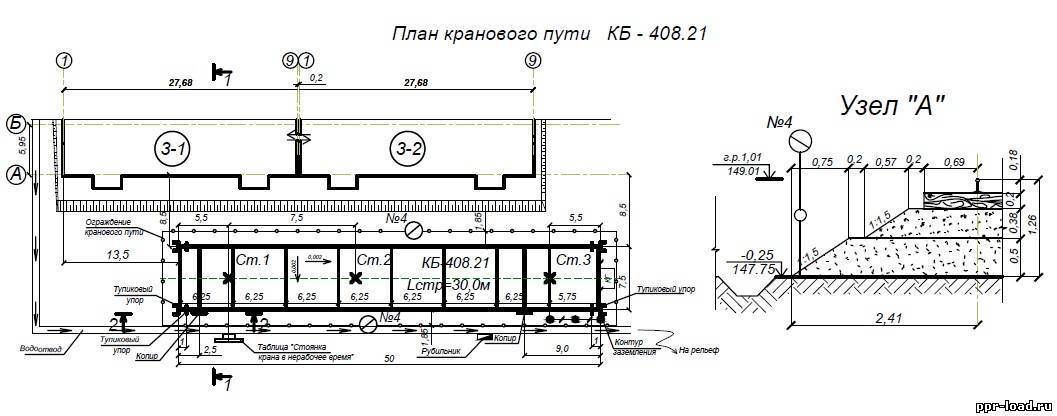

Устройство крановых путей мостовых кранов
В зависимости от проекта мостовой кран может располагаться на крановых путях опорного или подвесного типа.
Надземные крановые пути мостового крана
Наземные пути козлового крана
Крановые пути подвесного мостового крана В руководстве Серии 1.426.2-7 «Балки подкрановые стальные под мостовые опорные краны
Выпуск 1 «Балки пролетом 6 и 12 метров разрезные под однобалочные краны грузоподъемностью до 5 т» для однобалочных кранов с подъемной силой в 5 тонн применяется широкополосный двутавр 30Ш1 в качестве подкрановой балки. Верхнее строение выполняется из квадрата сплошного сечения 50*50 мм, который фиксируется к балке электросваркой прерывистым швом. В Выпуске 3 «Балки пролетом 6 и 12 метров разрезные под краны общего назначения грузоподъемностью до 50 т» для мостовых кранов грузоподъемностью до 10 т с шагом колонн 6 метров указана сварная балка высотой 440 мм. Для установки рельса с широкой подошвой и элементами крепления верхнего строения предусмотрена ширина 320 мм. Обычно используют балку 40Ш1 с усилением ребрами жесткости или 50Ш1. В качестве путей используются крановые рельсы или узкоколейные направляющие. Сборка и монтирование выполняется с помощью сварки и разных типов крепежей.
В зависимости от грузоподъемности крана подбирается разный размер подкрановой балки. Чаще всего используется двутавр с шириной полки от 200 мм, а его высота составляет 600 мм и выше.
Для мостового крана с крановыми путями опорного типа
используют колонны или подкрановые балки — в качестве нижнего строения, а рельсы и компоненты крепления — в качестве верхнего строения. Мостовой кран на отдельно стоящих колоннах часто устанавливают вместе с закладкой самого производственного помещения, так как необходимо готовить основу — фундамент. При проектировании фундамента снимается верхний слой почвы, организовывается система водоотвода, выполняется послойная укладка песка и щебня. Затем выполняется подвод электрокоммуникаций.
Колонны устанавливаются преимущественно одноветвевые, так как двухветвевые хоть и устойчивее (более жесткие), однако сложны в изготовлении, что сказывается на цене изделия. Для увеличения жесткости применяется двутавр с большим сечением в высоту, в ширину он стандартного размера. В некоторых случаях оголовки колонн связываются пространственной фермой для придания жесткости на изгиб, а подкрановые балки располагают на консолях. Подкрановые балки крепятся к железобетонным стенам. Длина такого пути несколько уступает крановому пути на колоннах. Преимуществом является сохранение большей рабочей площади на производстве.
Подвесные конструкции мостовых кранов
благодаря простоте и низкой цене получили большую популярность среди многих предприятий. Часто используются в уже построенных помещениях, в которых предусмотрена достаточная высота и прочность стен, потолка для крепления перекрытий и подвесных ферм.
Для открытых (улица) и закрытых производственных площадок применяются подвесные крановые пути с климатическим классом У1. Согласно ему, материалы из которых выполнены пути устойчивы к перепадам температур в диапазоне от -25 до +40 градусов Цельсия. Для условий экстремально низких температур (до -40 градусов) выполняется подбор морозостойких компонентов.
Подвесные крановые пути рассчитаны на грузоподъемность кранов до 10 и более тонн. Передвижение такого типа кранов осуществляется по внутренней нижней полке балки. Однако, на таких путях допустимо размещение нескольких кранов. Движение крана возможно на всю длину пути, благодаря отсутствию промежуточных опорных конструкций
Монтажу подвесных путей уделяется особое внимание
Согласно Серии 1.426.2-6 «Балки путей подвесного транспорта» регламентируются сечение балок и способы крепления к конструкциям перекрытия. Так, горячекатаная двутавровая балка 24М, 0М, 36М, 45М по ГОСТ 19425-74 используется как подкрановая балка. Индекс М в серии балок означает усиление полки, для выдерживания нагрузок от колес (катков) подвесных тележек. Крепление балки к перекрытию осуществляется болтами через специальный элемент «стульчик» по неразъемному типу с фермой. Этот специальный «стульчик» обеспечивает регулировку подкрановых балок по высоте и ширине пролета.

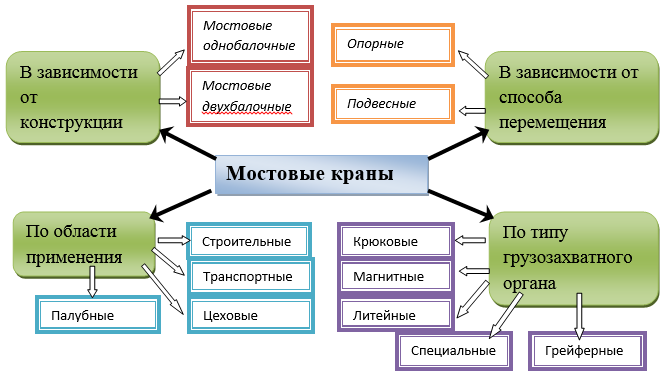

Классификация мостовых кранов
По конструкции классифицируют:
- Опорные — краны, мостовая конструкция которых напрямую и сверху опирается на рельсовый путь, по которому она передвигается.
- Подвесные — модели, крепящиеся на рельсовый путь снизу, к его полкам.
- Козловые — краны, мост которых с помощью опор устанавливается на рельсовый путь.
По грузоподъемности выделяют модели:
- Первой группы — работающие с весом до 5 т;
- Второй группы — поднимающие до 50 т;
- Третьей группы — рассчитанные на вес до 300-320 т.
По назначению кланы классифицируют на:
- Общие — решают стандартные строительные задачи;
- Специальные — обеспечивают проведение специфических грузоподъемных операций.
По типу привода выделяют:
- Ручные — необходимо приводить в движение лебедку для выполнения рабочих задач.
- Электрические — функционируют без участия оператора, от сети.
Обслуживание
Для обеспечение безопасной работы мостового крана необходимо проводить регулярное обслуживание подкрановых путей при необходимости осуществлять их ремонт. В перечень технического обслуживания включены следующие мероприятия:
- ежемесячный плановый осмотр;
- периодическое обслуживание, в соответствии с инструкцией по эксплуатации на конкретный образец мостового крана;
- сезонное обслуживание (при эксплуатации механизма на открытом воздухе).
Кроме перечисленных видов осмотра предусмотрено ежедневное комплексное обследование перед началом работы на крановой установке. В ходе такого обследования выявляются возникшие дефекты самих рельсов, элементов крепления и качества заземления. Результаты осмотра заносятся в специальный журнал. В случае возникновения неисправностей, влияющих на безопасность эксплуатации мостового крана, работы на нём прекращаются до проведения необходимого ремонта.
Два способа опирания на крановый путь
У двутавровой пролетной балки есть верхний и нижний горизонтальные пояса. На верхний размещают опорные, а под нижний крепятся подвесные:
- Опорные — устанавливаются колесами на рельсы сверху. Грузоподъемность опорных ГПМ — максимальна (до 500т), но постройка подкрановой эстакады или опор требует финансовых затрат.
- Подвесные — подцепляются к нижним полкам кранового пути. Этот вид опирания прост в монтаже и имеет невысокую стоимость. Небольшая грузоподъемность (до 8т) окупается малой высотой конструкции, из-за чего размер рабочей зоны больше, чем у опорных кранов. Подвесные краны можно установить на часть цеха. Есть возможность стыковать краны (стыковой замок) и перемещать тележки с одного крана на другой.
Конструкции устройства бывают разными. Они могут двигаться поступательно или совершать обороты вокруг вертикальной оси (хордовые, радиальные и поворотные) ГПМ.
8.1. Проверка наличия и состояния эксплуатационной документации
Мероприятия по проверке
эксплуатационной документации выполняются в полном объеме при любом комплексном
обследовании.
Проверка наличия и состояния
эксплуатационной документации на крановые пути включает выполнение следующих
работ в соответствии с ГОСТ 2.601-95.
1) Проверка наличия в эксплуатационной документации грузоподъемных машин
разделов об устройстве и требований по эксплуатации крановых путей,
подвергаемых комплексному обследованию, и соответствия требованиям Правил.
2) Проверка наличия приемо-сдаточной документации на крановые пути (см.
приложение ).
3) Анализ соответствия эксплуатационной и приемосдаточной документации
по объему и форме требованиям Правил, РД 10-117-95, ГОСТам и другой нормативной документации (см. прил. ).
4) Анализ соответствия требований к устройству крановых путей,
заложенных в эксплуатационной документации грузоподъемной машины,
характеристикам и параметрам приемо-сдаточной документации обследуемых крановых
путей.
5) Проверка наличия справки о фактической группе классификации крана с
учетом режима работы крана.

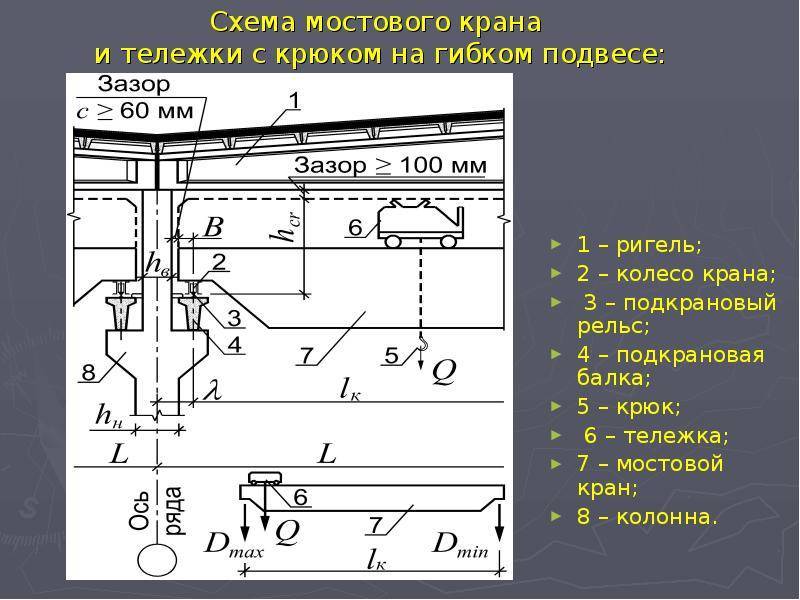

Устройство мостового крана
Общее устройство мостового крана состоит из одно- или двухбалочного моста, перемещающейся по нему грузовой тележке. Как на мосту, так и на тележке установлено необходимое электрооборудование и механические узлы. Управляется механизм из подвесной кабины или с пульта, при нахождении оператора на полу цеха или вне рабочей площадки.
Монтаж подкрановых путей может осуществляться как на свободностоящей крановой эстакаде, так и с использованием пола, колонн, стропильных ферм цеха.
Тормозная система
Для удержания груза или контроля скорости его перемещения (спускной тормоз), остановки передвижения моста крана или грузовой тележки (спускной тормоз) служит тормозная система. Традиционно в подъемных механизмах используются замкнутые (закрытые) тормоза, блокирующие движение в нормальном состоянии. При нажатии на педаль или рукоять, механизм растормаживается. При аварийной ситуации, в случае поломки или остановки какого-либо узла крана, такой тормозной механизм автоматически срабатывает.
Более плавное и быстрое торможение обеспечивают колодочные тормоза.
В случае если перемещение грузовой тележки осуществляется со скоростью, не превышающей 32 м/мин, необходимости в тормозной системе нет, т.к. потери на трение в подшипниках колес и при качении по рельсам обеспечивают устойчивое замедление.
Этот путь, который прошла тележка до полной остановки с момента начала торможения называется путем торможения.
Механизмы подъема
На крановой тележке расположен механизм подъема и опускания груза. В дополнение к основному, могут использоваться один или два вспомогательных механизма, грузоподъемность которых меньше грузоподъемности основного в 3-10 раз в зависимости от класса крана.
Составными частями любого из них являются:
- Приводной электродвигатель.
- Трансмиссионные валы.
- Редуктор.
- Грузовые тросы с барабаном для намотки.
Подкрановые пути
Учитывая вес самого крана и груза, а также скорость перемещения по подкрановым путям, к качеству их установки должны применяться повышенные требования, исключающие возможность схода крана с рельсов. Для того, чтобы предотвратить это, ширина колес должна превышать ширину используемых рельсов. Так, при использовании цилиндрических колес, их ширина должна быть больше ширины рельса на 30 и более мм. Для конических колес это значение должно быть не менее 40 мм.
Укладка рельсов должна производиться с тепловым зазором, а также обеспечиваться перепад высот на них не более 2 мм. При больших значениях возникает сильная ударная нагрузка на колеса.
В случае подвесного мостового крана, устройство кранового пути представляет собой закрепленную на стропильных фермах помещения балку, чаще всего двутавровую, грузовая каретка при этом перемещается по нижней плоскости этой балки (подвешивается к ней).
Электрообрудование
К электрооборудованию мостовых кранов предъявляются особые требования, среди которых режим работы, при котором в течение часа может производиться до нескольких сотен кратковременных включений и выключений, перегрузки, возникающие при разгоне и торможении крановой тележки и самого крана, изменение скоростей передвижения.
Перемещение моста и грузовой тележки, манипуляции с грузом обеспечивает основное электрооборудование мостового крана.
К электрооборудованию относятся:
- Электродвигатели. Устанавливаются 3 или 4 двигателя, 2 из которых смонтированы на тележке для осуществления подъема/опускания груза, перемещения ее по балке моста, и 1 или 2 двигателя обеспечивают перемещение балки крана по подкрановым путям.
- Управляющая аппаратура (реле, контроллеры, пускатели и т.д.).
- Устройства электрозащиты (предохранители, автоматические выключатели и т.д.).
- Устройства, обеспечивающие работу тормозной системы крана.
К вспомогательному электрооборудованию относятся осветительные приборы, системы отопления кабины, звуковая и проч. сигнализация, и т.п.
Электропитание крана обеспечивается двумя способами:
Троллейная линия. Чаще всего используется с кранами большой грузоподъемности. Для обеспечения безопасности, троллейная шина должна располагаться на высоте минимум 3.5 м от пола и не менее 2.5 метров до настила моста. Грузовая тележка получает питание от собственной троллейной линии, смонтированной на балке моста.
Кабельная система. Это гибкий электрический кабель, для предотвращения повреждения которого при перемещении крана или тележки используются каретки для подвешивания.
Обслуживание, ремонт и модернизация
Ремонт мостовых кранов требуется не часто, ведь конструкция имеет большой срок службы. Намного чаще нужно устранить мелкие неполадки, отрегулировать работу устройства. Перед началом смены машинист обязан проверить состояние крана.
Диагностика мостового крана, как и текущий ремонт, должны быть выполнены специалистами. Они занимаются следующим перечнем работ:
- техническое обслуживание;
- диагностика механического отдела;
- осмотр дополнительного оборудования;
- замена изношенных устройств;
- проверка подшипников;
- регулировка узлов.
Мелкие неполадки можно устранить на предприятии, а крупные поломки требуют разбора конструкции. Если есть необходимость, специалистами может быть выполнена модернизация устройств. Работа осуществляется в соответствии с требованиями ГОСТа.
Специалистами может быть заменена крюковая подвеска или кабельная подвеска, проверены приборы и устройства безопасности, осмотрено подвешенное оборудование.
Ремонтные работы бывают следующих видов:
- плановые;
- капитальный ремонт;
- аварийный.
Плановый выполняют с целью профилактики поломок. В ходе работы мастер выполняет диагностику неисправностей, смазывает механизмы, осуществляет регулировку узлов. Проводится техническое освидетельствование мостового крана.
Капремонт включает в себя широкий перечень работ. Он необходим кранам, срок службы которых уже истек. Аварийный ремонт нужен, когда устройство вышло из строя. Мастер определяет неисправность и устраняет ее в кратчайшие сроки.
Электрическая схема
Электрическая схема мостового крана зависит от модели устройства, но можно выделить следующие основные моменты, на которые обращают внимание:
- Составляя схему, специалист должен учитывать варианты защиты системы от перепада напряжения.
- Кран защищают от перегрузок. Должны быть предусмотрены механизмы экстренного торможения и остановки двигателя.
Электросхема требуется для того, чтобы выполнить ремонт электрооборудования. Она состоит из спецсимволов, которые характеризуют узлы. Прямоугольниками отображают подвижные контакты, закрашенные кружки обозначают неподвижные элементы. Развертки означают барабанные контроллеры. Их положение задают линии, идущие параллельно. Сверху их подписывают цифрами.
Основные элементы устройства мостового двухбалочного крана
Такой кран состоит трех основных составляющих:
- устройство захвата, выполненное в виде крюка, магнита, или иного механизма позволяющего удержать тяжелый предмет;
- ход, отвечающий за перемещение крана с грузом из исходного положения — он назван рабочим;
- ход, возвращающий пустое устройство захвата на первоначальное место расположения.
Краны такие существуют самые разные, в зависимости от места их использования. Они могут быть широкого профиля, подходящие для большинства видов груза, могут быть сделаны специально для определенного конкретного груза.
Также такие краны выделяются в отдельные категории для работы с металлом на промышленных заводах, или для работы с рудой при использовании в шахте.
Балластная призма
Мне всегда нравилось это название. Звучит интригующе. По сути это «подушка» между шпалами и земляным полотном. Балластный слой решает основные проблемы установки кранового пути на земельный слой. Это размытие, упругость и жесткость.
Основной материал балластной призмы — это щебень из естественного камня. Он обеспечивает наилучший дренаж. Для обеспечения этой функции необходимо постоянно следить за мусором на стройплощадке и своевременно его удалять.
Этот материал убирает и другие проблемы. Он достаточно жесткий для поднятия любых грузов и, в сочетании с особыми шпалами обеспечивает упругость.
Стоит заметить что, пропустив всю воду через себя, такая балластная призма отдаст ее в земляной слой, что опять же приведет к его размытию. Во избежание этого обычно делают двухслойную или даже трехслойную призму. Нижний слой — это песок, предотвращающий вышеописанную проблему.
Размеры балластной призмы определяются следующим образом. Шпала полностью лежит на призме плюс ширина плеча два дециметра плюс откосы в 45 градусов. Отсюда примерно можно рассчитать объем нашего балластного слоя. В итоге у нас получится примерно так:
Поперечный профиль балластной призмы
Рельсы для крана могут быть двух категорий:
- обычные железнодорожные (маркировка Р),
- специализированные крановые (маркировка КР).
Для соблюдения техники эксплуатации и техники безопасности, рельсовые пути должны быть оборудованы ограничителями, тупиковыми опорами. Тупиковые опоры необходимо устанавливать в предполагаемом месте полной остановки козлового крана.
Процесс торможения многотонной конструкции, в том числе и на холостом ходу обеспечивает резиновая подушка или буфер. При отключении электроэнергии для безопасного торможения козлового крана – буфер незаменимый элемент. Его установка в системе путей обязательна к установке.
Кабельные сети в системе подкрановых путей, прокладывают согласно установленных стандартов техники безопасности. При их проектировке обязательно стоит учитывать уже существующие коммуникационные системы.
Также, по предписанным правилам техники безопасности, прокладка путей и эксплуатация козлового крана невозможна без заземляющего устройство. Каждый заземляющий элемент необходимо располагать на расстоянии 2,5-3,5 метра вдоль всего подкранового пути.
Перед вводом в эксплуатацию подкрановых путей, обязательно необходимо пройти их обкатку. Для этого, козловой кран без груза прогоняют вдоль всего пути не менее 15 раз. После чего тестируют полотно с контрольным грузом. И если тестирование не выявит слабых мест в проекте, можно приступать к вводу в эксплуатацию подкранового пути козлового крана.
Электрооборудование мостового крана
Электрооборудование мостового крана разделяют на основное, обеспечивающее передвижение моста и грузовой тележки и подъем/опускание груза, и вспомогательное, выполняющее различные дополнительные функции, напрямую не связанные с основной работой крана.
Основное оборудование
- электродвигатели переменного тока;
- системы управления – контроллеры, контакторы, реле управления, магнитные пускатели, рубильники и прочая аппаратура, позволяющая осуществлять управление электродвигателями;
- электромагниты, электрогидравлические толкатели и другие устройства, обеспечивающие работу стопорных тормозов;
- автоматические выключатели, предохранители, реле тока и другие устройства электрической защиты;
- ограничители грузоподъемности, ограничители движения в крайних положениях и другие устройства механической защиты.
Вспомогательное оборудование
- дополнительное осветительное оборудование;
- приборы звуковой сигнализации;
- приборы обогрева (электропечь в кабине управления краном);
- измерительная аппаратура;
- дополнительная защита.
Монтаж
Если необходимо выполнить монтаж подкрановых путей под открытым небом, следует начать с обращения в организацию, которая имеет лицензию, выданную Ростехнадзором. Перейдя на портал федеральной службы, можно проверить, имеет ли фирма разрешение.
Сначала специалистами разрабатывается схема монтажа, после этого приступают к работам на площадке. С нее снимают плодородный слой земли, доходя до слоя глины. После этого делают водоотвод, отсыпают подушку. Сверху насыпают слой щебня. Технология монтажа должна строго соблюдаться, тогда пути под кран прослужат долго.
Важно правильно выполнить расчет фундамента под кран. Выполняя работу, нужно ориентироваться на стандарт ГОСТ
При создании подвесных путей важно учесть размеры балки, на которой будет зафиксирован рельс. Они зависят от того, какие грузы нужно переносить. Чаще всего используются двутавровые балки из металла. Ширина их полки должна быть не менее 20 см, высота балок — от 60 см и более.
Разрабатывая проект, нужно ориентироваться на то, какие технические характеристики имеют грузоподъемные машины. Предприятия могут использовать узкоколейные рельсы, например Р-24, а также специзделия, предназначенные для перемещения крановых механизмов. Это модель железнодорожных рельс КР-70.
Если организация приобрела кран небольшой грузоподъемности, то рельсы можно сделать из металлопроката. Для этого используют изделия квадратного сечения 5×5 см или 6×6 см.
Следует правильно выполнять крепление крановых рельсов к подкрановым балам. Квадратные рельсы приваривают, фиксируя к подкрановой балке. Если приобретены рельсы Р-24, их тоже можно приварить, но для этого должны быть использованы крепежи. К-70 можно монтировать только при помощи болтовых соединений. Этот способ потребует больших финансовых затрат, но длительный срок службы путей беспечен.
Занимаясь монтажными работами, необходимо ориентироваться на ГОСТ 4121-96. Следует учитывать нормативы Р 53866-2010. В этих документах перечислены основные требования, которые предъявляют к рельсам.

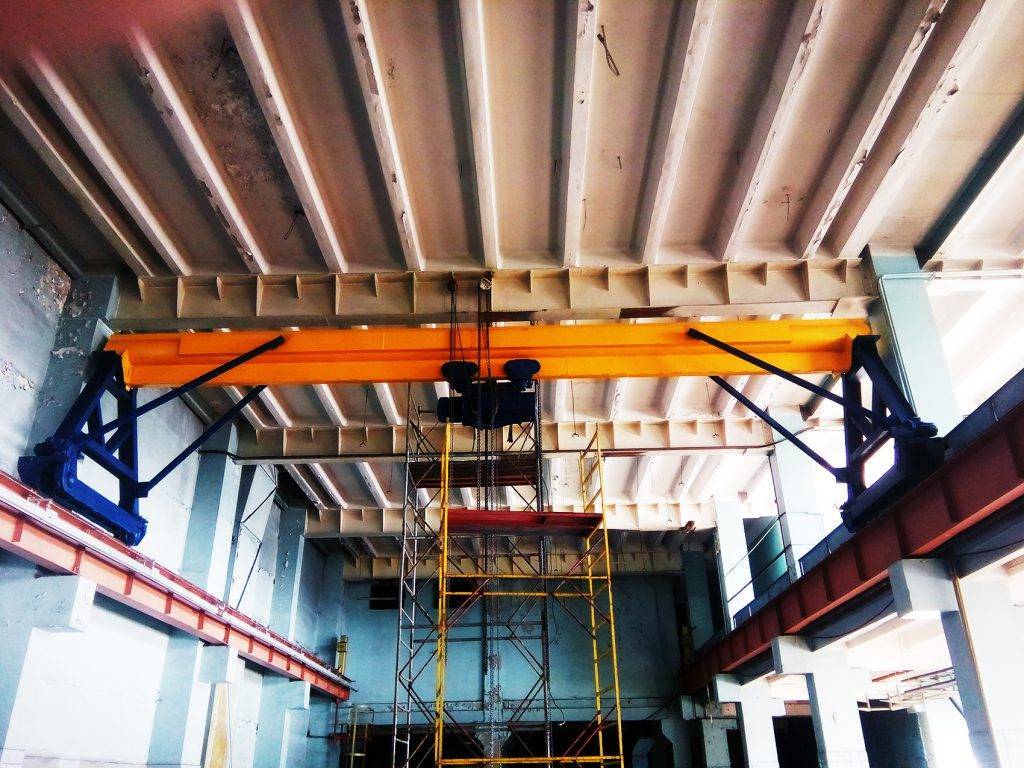

Подкрановые пути кран-балки
Для нормального функционирования кран-балки необходимо смонтировать подкрановые пути. Они бывают подвесные или сооружены на специальных опорных эстакадах. Тип подкрановых путей определяется заводом-изготовителем или по заявке собственника отдельно проектируется профильными организациями.
Стоить отметить, что каждый тип рельсового пути имеет как положительные стороны, так и отрицательные. Если рассматривать преимущества подвесной кран-балки, то можно сказать следующее. Это увеличенная зона обслуживания, практически стопроцентное отсутствие различных помех, которые может создать балка для других механизмов на разгрузочно-погрузочной площадке в складском помещении.
Более того, она значительно дешевле в применении, нежели опорная модель. Это обусловлено дешевизной подкрановых путей, а также возможностью быстро и без больших затрат заменить маршевые двутавры.
При этом нет необходимости демонтировать подъемные устройства данного типа. Все это происходит, как говорят, во время эксплуатационных пауз. При установке подвесного типа грузоподъемного механизма отпадает необходимость использовать автокран или специальную колонну для монтажа. А это тоже экономия средств. Однако есть и минусы. Все, о чем говорилось выше, можно применить только в помещении.
Опорные кран-балки более универсальны в применении и могут использоваться, как внутри помещений, так и вне их. Это увеличивает производительность и масштабность погрузочно-разгрузочных работ.
Монтаж подкрановых путей осуществляют специализированные предприятия, которые имеют государственные разрешения на осуществление таких работ. Они монтируют их только по утвержденной схеме, ни на йоту не отходя от требований. Обычно монтажные бригады оснащены необходимым инструментарием и другими средствами для успешной установки пути.
Особенно трудным технологическим процессов является устройство эстакадного рельсового пути. Для этого нужна помощь проектных организаций. В созданном проекте указывается марка бетона, из которого нужно возводить опорные колонны, расстояние между ними. В обязательном порядке определяются параметры каждого фундамента под каждую колонну.
При заливке фундамента требуется строжайший контроль за дозировкой каждого ингредиента. Для установки колонн используют автокраны средней грузоподъемности. Конечно, речь идет об изготовлении опорного подкранового пути не внутри помещения, а на территории, вне производственных и складских помещений.
Использование кран-балки вне помещений требует подвода силового кабеля, что тоже вызывает дополнительные расходы. Более того, электрические узлы требуют специальной герметизации от атмосферных осадков.
Что касается монтажа подкранового пути в помещении, то используют для этого стеновые выступы или его подвешивают прямо на потолок. Не нужно особенно герметизировать электрические узлы, поскольку подъемный механизм все время находится под надежной крышей.
Кран-балка на предприятии неутомимый работник. Ее эксплуатируют на многих производствах, складских помещениях круглосуточно. И их производительная эксплуатация полностью зависит от состояния подкранового пути. Если при монтаже была допущена несбалансированность высот каждого двутавра, то возможны клинения самого подъемного устройства, что грозит выходом его из строя
Важно, чтобы пути были рассчитаны на поднятие максимального груза. В противно случае также могут возникнуть затруднения с производительной ее эксплуатацией
— все о спецтехнике!
Крановые или подкрановые пути мостовых кранов. Ремонт
Под ремонтом крановых путей мостовых кранов подразумевается как первоначальный осмотр крановых (подкрановых) путей или их участка (планово-высотная съемка пути, осмотр несущих балок, направляющих и т.д.), так и более сложные операции. В частности, ремонт крановых путей мостовых кранов предполагает усиление и замену открытого токоподвода на шинопровод в коробчатом корпусе.
Смотрите
Все объявления о продаже мостовых кранов
Крановые пути усиляют, когда заказчику требуется заменить имеющийся кран на мостовой опорный кран большей грузоподъемности. Например, замена крана 3,2 т на кран грузоподъемностью 5 т. В таком случае усиление позволит, используя имеющиеся пути, значительно уменьшить итоговую сумму работ.
Крановый путь условно делится на две основные части:
- верхняя;
- нижняя.
Первый слой представляет собой земляную насыпь, своебразная подушка для хорошей амортизации, далее укладывается рельсовый путь. Здесь технология укладки существенно отличается, от укладки традиционного рельсового пути. После того, как рельсовый путь, заземление и электрооборудование проложены, необходимо сформировать дренажную систему. Чаще всего, для этого используют щебень, гравий (размер фракции значения не имеет), песок или смесь песка с мелкой фракцией гравия
Очень важно, чтобы этот слой не содержал мусора. Этот слой в структуре кранового пути специалисты называют балластом
Балласт обеспечивает стабильность рельс во время передвижения кранового пути.
В качестве подрельсовых опор используются плиты. Это могут быть:
- бетонные;
- железобетонные конструкции;
- деревянные балки.
Обязательно для прочной фиксации рельс в системе кранового пути необходимо применять сварочные работы. Так, при укладке рельс на шпалы, помимо механической фиксации (с помощью стальной проволоки), усилить фиксацию потребуется с помощью огневых работ.
