Подшипники

Содержание

На сегодняшний день не единой системы, которая бы описывала технические условия  и технические обозначения подшипников. Все обозначения, которые существуют в настоящее время, можно разделить, условно конечно, на российскую систему и зарубежную системы. При этом российская система руководствуется строго ГОСТами, а зарубежные производители имеют ещё и свои отдельные подсистемы.

Подшипники, производимые в России должны соответствоватьтребованиям по условным обозначениям подшипников, которые указаны в ГОСТ 3189-89 (http://www.internet-law.ru/gosts/gost/28532). В маркировку включаются основное обозначение, состоящее из семи цифр (в случае, если значение признаков нулевое, они не указываются и значение сокращается) и знаков дополнительных признаков, устанавливаемых слева или справа от основных. Правые дополнительные знаки начинаются с буквы, а левые отделяются тире. Читать маркировку необходимо справа налево.

Шариковые подшипники

Внутренний диаметр вала, мм

Наиболее распространенным видом подшипников качения являются шариковые радиальные однорядные подшипники. В них используются шариковые тела качения, которые бывают заключены в сепараторы. Сепараторы могут изготавливаться из латуни, стали или быть полимерными.

Дорожки качения подшипниковых колец однорядных радиально-упорных шариковых подшипников проектируются таким образом, чтобы линия, соединяющая их точки контакта с шариками, образовала с линией, перпендикулярной на ось подшипника, острый угол так называемый «угол контакта». Такие подшипники неразъемные.

Двухрядные радиально-упорные шариковые подшипники отвечают в принципе сдвоенной паре однорядных шариковых радиально-упорных подшипников с конфигурацией «О».

При одинаковых размерах (4 и 0) имеет сдвоенная пара меньше общую ширину. Подшипники имеют конструкцию, которая позволяет угол контакта a = 32°. Благодаря этой конструкции могут подшипники воспринимать опрокидывающие моменты в осевой плоскости и таким образом, в случае нехватки места, для установки поворотной детали достаточно одного подшипника.

Внутренний диаметр, мм

Внутренний диаметр, мм

Внутренний диаметр, мм

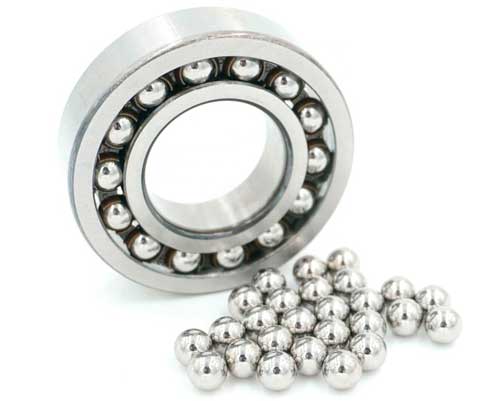

Шары из стали незаменимы, когда изготавливаются подшипники качения и линейной работы, в дробеструйной технологии, шаровых мельницах, производстве станков, для прочих направлений сельскохозяйственной, автомобильной, военной и прочих промышленностей.

Основная цифровая маркировка и схема

Главное, что нужно узнать у продавца, – какая страна изготовила изделия. Дело в том, что принятые нормы и стандарты у российских изготовителей и у зарубежных отличаются. Для первых прописан отечественный знак качества – ГОСТ 3189-89. Он всегда соблюдается, за этим строго следят надзорные службы, так как невыполнение требований производства грозит не только несоответствием заказа (а он может быть и государственный) с итоговым результатом, но и аварийными ситуациями на производстве.

Указанная деталь является одним из очень важных узлов фактически в каждом устройстве, где важны механические вращательные движения. С его деформацией обычно связаны значительные поломки. Поэтому можете быть уверены, что, покупая подшипники с нумерацией, вы полностью можете на нее полагаться.

Сначала будем рассматривать отечественные изделия, так как они более доступны и достаточно надежны, поэтому используются чаще. Выглядят они приблизительно так:

Y – XXXXXX – Z

Любой номер имеет три составляющие:

• Ядро (X). Располагается в центре, представляет собой базу с основными данными о детали. Выражается только цифрами. Шесть знаков обозначают пять показателей. С двух сторон заключается в дефисы.
• Префикс (Y). По названию понятно, что это препозиция, то есть, стоит опознавательный знак в самом начале. Может комбинировать в себе различные знаковые системы. Выражает три взаимосвязанных значения.
• Суффикс (Z). Завершает комбинацию и содержит множество информации. Состоит в основном из букв кириллического алфавита (по российскому ГОСТ), но может уточняться цифрами.

Приведем схему с расшифровкой маркировки подшипников качения (ее ядра)

Х(5) ХХ(4) Х(3) 0Х(2) Х(1)

где под цифрами имеется ввиду:

1. диаметр отверстия – о нем более подробно ниже;
2. размер серии, то есть габариты – помноженные координаты и их значения;
3. тип узла – от 0 до 9, но весь перечень ниже будет представлен в виде таблицы, потому что без нее трудно запомнить эту классификацию;
4. конструкция изделия – для этой категории дано очень много кодов, до 99 штук, подробно их перечислять не будем, но укажем, что полностью список находится в документе ГОСТ 3395-89;
5. размерная категория – самая начальная цифра отвечает за серию ширин или высот, сильно зависит от радиусов и не всегда может быть проставлена, особенно когда этот показатель нестандартный.

Основные трудности возникают, когда мы говорим о размере внутреннего кольца. Что если он больше 9 мм? Ведь на этот показатель отведена только одна цифра. А что делать, если, напротив, радиус так мал, что помноженный на 2 он не доходит даже до минимальной единицы, чтобы заполнить указанную ячейку номера? Рассмотрим ниже.

Конические подшипники

В косозубых передачах устанавливаются шариковые, а в передачах с коническими шестернями конусные подшипники. Устанавливаются подшипники в паре зеркально. Способ установки зависит от направления нагрузки и крепления в корпусе подшипника и на валу. Угол конуса в конических подшипниках определяется от расчетной нагрузки. Пример: 7208 подшипник роликовый с коническими роликами одинарный ГОСТ 3478-79.

Модификация таких подшипников – ступичные подшипники автомобилей, работающие при ударных нагрузках и больших оборотах. Долголетний опыт эксплуатации автомобилей без замены подшипников говорит о прочности и долговечности ступенчатых подшипников. Пример: подшипник ступицы роликовый конический номер в каталоге производителя 4Т-32309 производитель NTN-SNR устанавливаются на ступицы автомобилей MAN, Iveco, DAF, MMC Truck.

Упорные подшипники

Упорные подшипники

Упорные подшипники устанавливаются при больших нагрузках на ось и небольших оборотах. Выпускаются такие подшипники одно и двух рядные, шариковые или роликовые. Применяются только совместно с другими подшипниками. Пример: 8107 подшипник упорный шариковый ГОСТ 3478-79.

Смазка

Эксплуатационный срок работы подшипников определяется износом тел качения и дорожек, расположенных в кольцах. Для продления срока службы подшипников применяют смазку, она может быть жидкой, например, в коробках передач станочного оборудования, или консистентной (твердой).

Нанесение смазки на подшипник

Смазка, нанесенная на подшипник

Кроме износа деталей подшипника, не последнюю роль играет и рабочая температура в узле. Вследствие нее может происходить неравномерная тепловая деформация. Это может привести к повышению частоты проскальзывания, и снижается твердость материала, из которого они изготовлены.

Производители выпускают подшипники с закрытыми сепараторами. В такие изделия еще на стадии производства закладывают твердую смазку, которая гарантировано проработает весь ресурс.

Основные разновидности и сравнительная таблица

Первое, что нужно различать, это две большие категории – качение и скольжение. Именно они разделяют все запчасти на две группы. Первые используются чаще, потому что у них меньше сопротивление и, соответственно, сила трения. Они необходимы при небольших частотах вращения.

Затем эти подвиды делятся на еще более мелкие ответвления, характеризующиеся качествами и отличиями по назначению.

Также они все отличаются по размерам внутреннего и внешнего кольца, по диаметру отверстия и внутренних шариков, по материалу изготовления. Представим картинку, на которой изображено, как классифицируются изделия:

Дополнительные обозначения

Различают две категории:

• префикс;
• суффикс.

Начнем с приставки. Она находится перед цифровым кодом и составляется по правилам:

• запись начинается справа;
• отсутствующие позиции отбрасываются, а если совсем нечего писать в дополнении, то и тире, разделяющие части кодировки, не нужно.

Рассмотрим составляющие справа налево:

1. Класс точности. К самым высоким относятся аббревиатуры «5», «4», «Т» и «2». Немного хуже – «0», «6», «6Х», остальные показывают, что показатель совсем плохой. Тогда можно признать изделие низкокачественным. Это происходит, когда соотношение всех элементов не точно выверено. Так как маркируются подшипники после их изготовления, то при найденной погрешности, указывается плохой префикс.
2. Радиальный зазор. Классифицируется по шкале от 0 до 9, измеряется в десятых частях миллиметра и показывает расстояние между шариками, то есть между элементами качения. Оптимальными считаются срединные значения. Нормальный показатель может никак не отображаться в записи.
3. Ряд момента трения. В основную, часто используемую группу входят – 1, 4 и 7. Остальные нужно сверять по документу РД ВНИПП.021-01.
4. Категория А, В или С. Последняя – стандартная, она не имеет особенных требований, поэтому часто даже не указывается. А вот если вы имеете дело с А или В, то рядом будут проставлены цифровые значения, обозначающие класс.

Справа, в суффиксе, идет необязательная, но важная информация о дополнительных указаниях. Обычно она нужна тем, кто имеет дело с нестандартными моделями. Указывается кириллическими буквами. Запрос можно сделать в целой системе нормированных списков: ГОСТы 5721, 24696, 24850 и 7872.

Обозначение импортных подшипников – есть ли иностранный ГОСТ для маркировки узлов

Если с отечественными изделиями все понятно и каждая компания-производитель обязана придерживаться годами установленных требований по нумерации, то за рубежом каждый изготовитель сам придумывает удобную для него систему. Обычно она менее подробная и детальная, чем в России, а также имеет следующий недостаток – без подробной, а для русского человека переведенной на его родной язык, инструкции ничего не понятно. Можно довериться продавцу, но он сам часто не знает мельчайшие особенности, из которых состоит код.

Как определить серию подшипника – инструкция

Существует четыре основные категории. Особо легкая (цифра 1), легкая (2 или 5), средняя (3 или 6) и тяжелая – 4.

Чтобы определить, к какой из них относится модель, следует найти ядро маркировки, оно находится между двумя тире. Если суффикса или постфикса нет, то номер может стоять одиноким. Есть две ситуации. Если есть слэш, то нужный нам показатель первый слева от него. Если косой черты нет, то он третий.

Как узнать диаметр отверстия – инструкция

Это самые первые (справа) числа ядра.

Если в записи присутствует окончание – 0X, то этот X – число от 1 до 9 в миллиметрах. Если запись – 05X, то значит X – округленное число, но не больше 10 мм.

Знаки 00, 01, 02 и 02 говорят о диапазоне от 10 до 20, код можно перевести в точные значения по предложенной выше таблице. Если после них стоит 9 (т.е. 900 или 901), то снова имело место округление.

При наличии любого двузначного значения следует умножать на 5. Правило с «девяткой» на третьем месте остается уместным и тут.

А если в маркировке есть слэш, то либо это исключение, либо большой диаметр больше 50 сантиметров.

Как по номеру подшипника определить его внешние размеры – инструкция

Это последнее значение ядра. Оно стоит с краю, слева. Это габариты, то есть помноженная ширина и высота. Если внутреннее кольцо остается прежним, то внешнее увеличивается согласно следующей маркировке: 0, 8, 9, 1, 7, 2, 3, 4, 5. Соотношение величин можно определить с помощью таблицы.

Как узнать номер

Легче всего воспользоваться электронными каталогами, содержащими в себе все десятки значений. Нумерацию легче освоить, если предварительно измерить основные параметры – внешний и внутренний радиус, ширину, высоту.

Пример маркировки подшипника иностранной компании NSK

Компания является одним из крупнейших мировых производителей подшипников. В начале 90х в состав вошел британская фирма RHP, что позволило выпускать продукцию сразу двух одноименных брендов. Для различия, как правило, используются, дополнительные обозначения.

В целом, маркировка состоит из 27 символов, которые содержат информацию о технических характеристиках изделия, типах смазки, её количестве, упаковке. Все обозначения можно увидеть в таблице.

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27
3	2	5	В	–	2	R	S	T	N	G								N			Y	R	L	N	5

Теперь разберемся с обозначениями:

• символы 1-18 – это технические характеристики, размеры, а также конструктивные особенности, которые соответствуют международной классификации. Приведенные в этом примере обозначения указывают на подшипник качения шариковый радиальный сферический с двусторонним уплотнением с сепаратором из полиамида наружным диаметром 52 мм.
• число 19 – указывает бренд. Здесь ячейка пустая – это означает бренд NSK. Буква же R, соответственно, – RHP.
• число 20 – страна-производитель.
• 23-25 – обозначает код вида смазки (подшипники требующие в качестве смазывающих материалов консервант – открытые, относятся к полям 21-22)
• 26 – это количество соответствующей смазки.
• 27 – тип упаковки. В данном примере 5 – это картонная упаковка.

В материале приведены стандарты ГОСТ по расшифровке подшипников, надеемся что данный материал будет полезен в работе.

Подшипники качения

Эти узловые опоры состоят из двух колец, но кроме них, в основе всегда есть тела, обеспечивающие покачивание, и сепаратор. На внутренней поверхности расположены желоба, выполняющие роль дорожек. В редких случаях сепаратор может отсутствовать, но тогда и уровень сопротивления становится выше.

Назначение

Основная цель устройств – служить упором для вращающихся частей механизмов. Именно поэтому они являются более популярными, чем узлы, обеспечивающие скольжение. Используются в электрических машинах и других конструкциях, где необходимо обеспечить износостойкость, длительную работу без смазки.

Классификация

Такие детали могут разделяться по нескольким признакам, но самым распространенным является деление по форме тел и приему нагрузки. К первой группе относятся уже упоминаемые ранее шариковые и роликовые узловые опоры. Вторая схожа с делением подшипников скольжения по типу нагрузки.

Технические характеристики

Для выбора того или иного устройства необходимо учесть несколько основных параметров. Самыми важными являются:

• • Габаритные размеры, установленные стандартом ISO.
• • Базовое и полное обозначение, включающее в себя буквенно-цифровой код, указывающий на тип, размер и конструкцию.
• • Допуски, соответствующие классам.
• • Зазор, общее расстояние, на которое одно кольцо может переместиться относительно другого.

Подобрать необходимую деталь в соответствии со всеми характеристиками предлагает . В нашем ассортименте представлены самые разные подшипники, подходящие для любых механизмов.

Преимущества и недостатки

Главными плюсами являются: небольшая стоимость и массовое производство. При необходимости их легко можно заменить, а значит монтаж и обслуживание машин станет более удобным. Смазочные материалы используются в небольших количествах, что позволяет не тратить много времени на уход за механизмами.

К недостаткам относят:

• • Излишнюю чувствительность к вибрации и ударным нагрузкам.
• • Чрезмерный нагрев и опасность разрушения на высоких скоростях.
• • Большие радиальные размеры.
• • Шум во время работы.

Несмотря на существенные недостатки, сегодня они являются самыми популярными во всем мире.

Буква С

Она обозначает виды смазки, которые применяются для подшипников закрытого типа.

Буква с индексом	Температура работы узла, t 0C	Марка смазки	Область применения
С1	-60…+90	ОКБ-122-7	в узлах вертолетов и самолетов
С2	-60…+120	ЦИАТИМ-221	в различных узлах авиации
С3	-60… +250	ВНИИНП-210	тихоходные тяжело нагруженные подшипники
С4	-50…+180	ЦИАТИМ-221С	электромашины в авиации
С5	-40…+110	ЦИАТИМ-201	скоростные подшипники и их аналоги, которые устанавливаются в приборы
С6	-30…+300	ПФМС-4С	тихоходные подшипники и винтовые шариковые передачи
С7	-60…+130	ВНИИНП-271	подшипники с небольшим моментом трения, различные приборы
С8	-60…+250	ВНИИНП-235	подшипниковые узлы, которые работают с колебательными движениями
С9	-40…+130	ЛЗ-31	подшипники сцепления выжимные
С10	-40…+120	№158	игольчатые подшипники, установленные на карданных передачах автомобилей
С11	-30…+139	СИОЛ	подшипниковые узлы электроверетен
С12	-50…+180	ВНИИНП-260	скоростные шарикоподшипники и различные приборы
С13	-60…+120	ВНИИНП-281	подшипники, установленные на самолетах
С14	-30…+100	ФИОЛ-2У	подшипниковые узлы игольчатые, используемые для авто
С15	-60…+180	ВНИИНП-207	электромашины, применяемые в авиации
С16	-60…+250	ВНИИНП-246	подшипники, работающие при вакууме на электромашинах
С17	-40…+120	ЛИТОЛ-24	подшипниковые изделия многоцелевого назначения
С18	-40…+120	ВНИИНП-233	подшипники качения
С19	-40…+25	ВНИИНП-286	изделия, используемые в гироскопах
С20	-80…+130	ВНИИНП-274	миниатюрные приборы, а также летальные аппараты
С21	-60…+120	ЭРА	системы управления

Буквы, которые указывают на материал изготовления деталей подшипника:

• «Б» в подшипниковом изделии установлен безоловянистый сепаратор;
• «Г» сепаратор изготовлен из сплава черных металлов;
• «Д» сепаратор выполнен из алюминия или сплава;
• «Е» в подшипниковом узле установлен сепаратор из пластических материалов;
• «З» узлы подшипника изготовлены из стали ШХ, в которой предусмотрены легирующие добавки;
• «Л» установлен латунный сепаратор;
• «Н» — во всех подшипниках, кроме радиально роликовых сферических двухрядных тела качения и кольца производятся из модифицированной жаропрочной стали;
• «Х» — тела качения и кольца изделия произведены из цементируемой стали;
• «Ю» — такой буквой обозначается, что большая часть деталей или все они изготовлены из нержавеющей стали;
• «Я» с таким обозначением идут подшипники, которые произведены из редких материалов для подобных изделий, например, из стекла или керамики.

Шарикоподшипники радиальные однорядные

Самая популярная разновидность подшипников качения. Часто используются в конструкциях самой разнообразной аппаратуры. В ее числе валики картонных машин, редукторы, электромоторы. Используются для противодействия радиальным нагрузкам, но могут быть готовы также к восприятию двусторонних осевых нагрузок. Часто их используют исключительно для осевых нагрузок, в особенности если число оборотов вала велико и упорные подшип­ники использовать нельзя. Если радиальный зазор увеличивается, то возможности осевой грузоподъемности подшипника также становятся больше, поскольку в этой ситуации подшипники обретают характеристики радиально-упорных. Возможна работа подшипников, в случае если относительный перекос внутреннего и наружного колец не больше 20°.

Конструктивные виды радиальных подшипников однорядных:

• имеющие одну защитную шайбу;
• имеющие две защитных шайбы;
• имеющие канавку на наружном кольце и уста­новочное кольцо;
• имеющие установочное кольцо и защитную шайбу;
• имеющие одностороннее и двустороннее уплотнение;
• имеющие канавку для ввода шариков без сепаратора.

Шарикоподшипники с уплотнением

Широко используются подшипники, имеющие двустороннее уплот­нение. Оно представляет собой резиновую мембра­ну. Узлы, где применено это уплотнение, характеризуются неплохой герметичностью. Как следствие, заводская смазка не вытекает и исключается попадание в нее сторонних частиц. Сепараторы таких шарикоподшипников обычно точеные текстолитовые или бронзовые. Хотя уплотнение их и контактного типа, они имеют возможность работы на повышенных скоро­стях вращения.

Шарикоподшипники с уплотнением часто используются в опорах электродвигателей. В этих узлах щеточная пыль выделяется настолько интенсивно, что способна быстро приводить к поломке шарикоподшипников других типов.

Буква «В»

Основные параметры подшипниковых узлов остаются прежними, а вот их внутренняя конструкция модифицирована. Значение этой буквы зависит от того, в какой серии подшипников она стоит.

Обозначение	Вид подшипника	Конструктивные особенности
B	конический роликоподшипник	предусмотрен угол контакта в 40 градусов
BE	однорядный шарикоподшипник радиально-упорный	в нем внутренняя часть оптимизирована, но угол контакта оставлен прежним
BEM	-//-	все тоже, что и в предыдущей версии, только присутствует механически обработанный сепаратор
BEJ	-//-	его штампованный сепаратор из стали устанавливается в изделии по шарикам
BEP	-//-	в нем применяется литой сепаратор, изготовленный из стеклонаполненного полиамида
BEY	-//-	угол контакта изделия 40 градусов, внутренняя его часть оптимизирована, а сепаратор из латуни центрируется в подшипнике по шарикам

Упорные роликовые

Еще один вид подшипников, их названия и параметры мы видим на картинке:

Предназначены для осевых нагрузок, как и все конструкции на роликах. Между двумя кольцами есть тела вращения, которые находятся в сепараторах. Есть две разновидности, в зависимости от формы этих элементов, рассмотрим подвиды.

Роликовые цилиндрические

Ролики имеют форму цилиндра. Они устойчивые и очень плотные, за счет того, что держатся устойчиво на своем месте и предлагают большую долю соприкасающейся поверхности, в отличие от шарикоподшипников, они работают с крупногабаритными деталями.

Плюсы:

• Максимальная грузоподъемность.
• Широкий ассортимент – бывают однорядные и двухрядные.
• Высокая жесткость.
• Возможность изготовления в очень небольших размерах.

Минусы:

• Заметно реагируют на сдвиги.
• Плохо приспособлены к высоким скоростям.

Роликовые конические

Аналог предыдущим, но имеет тела катания не цилиндры, а конусы. Это очень практичная конструкция, применяется пока редк. Ее преимущества:

• При движении нет проскальзывания элементов.
• Они могут воспринимать одновременно и радиальную и осевую нагрузку.
• Стабильное положение роликов, без сдвигов.
• Эффективное распределение напряжений.

Недостаток в основном в цене, потому что конструкция еще не очень обширно производится.

Изменения в ГОСТах подшипников

В июле 2003 года ГОСТ 520-89 был заменен на ГОСТ 520-2002. Основные различия между ними заключаются в установлении новых классов точности. В последствие 520-2002 ГОСТ несколько раз заменялся, сейчас действующий ГОСТ – 520-2011, однако вносимые изменения не касались технической части, а относились к тексту. Такое же положение и с большинством ГОСТов, относящихся к подшипникам.

Система точности в условных обозначениях менялась и до этого в 1971 году. У подшипников, выпущенных до этого, класс точности обозначался буквами, а не цифрами. Это может привести к определенным сложностям, к примеру, при ремонте старого оборудования. Кроме того, буквенное обозначение используется и сейчас при производстве подшипников, изготавливаемых в соответствии с ЕТУ 100. Для удобства приводим таблицу соответствия старых и новых обозначений.

* Маркируется, только если есть дополнительные основания; ** Промежуточный класс.

Как определить размеры

Бывают случая, когда сложно выбрать подшипник упорный роликовый. Каталог размеры в котором детально прописаны, может помочь, если нет информации о характеристиках детали. Наиболее простой вариант – это приобретение модели, аналогичной утерянной или поврежденной. Но это не всегда возможно. Решением может стать размерная сетка, в которой предусмотрены минимальные отклонения от нормы. На устройстве есть резьба, паз, что предусматривают использование определенного размера изделия. Проведя необходимые замеры, можно выбрать подходящий вариант. Если подшипник упорный, который потребует замены, не имел маркировки, решить проблему намного проще: достаточно нескольких замеров, чтобы определить маркировку. Но важны детали – к примеру, внешний диаметр детали измеряют по крайней визуальной линии, охватывая весь подшипник диагонально. Сначала нужно узнать внутренний диаметр, после – внешний, а потом высоту подшипника. Это и будет его маркировкой.

Основные типы

Все подшипники могут быть разделены на две основные группы – подшипники качения и скольжения. Конструкция первых состоит из

• двух колец – внешнего и внутреннего;
• шариков;
• сепаратора, в котором установлены шарики.
• Подшипники скольжения имеют следующую конструкцию:
• внешняя обойма;
• внутренняя обойма, выполненная из материала с низким коэффициентом трения, например, тефлон (фторопласт).

Задача, которую призваны решать подшипники любого типа – это снижение трения между вращающимся и стационарными узлами агрегата. Это необходимо для снижения потерь энергии, нагрева и износа деталей, вызываемыми силой трения.

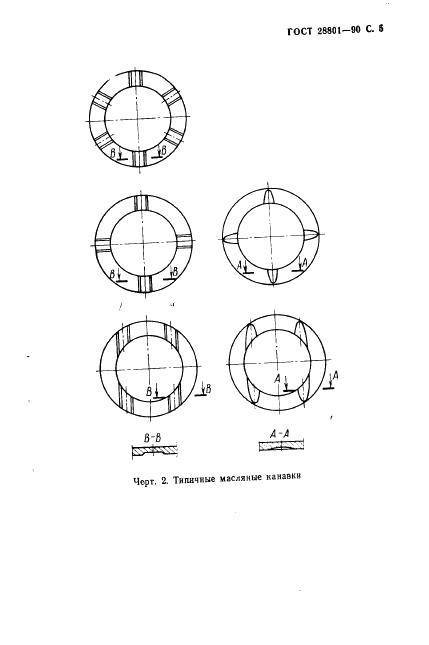

Подшипники скольжения

Сферические подшипники скольжения

Этот узел обычно выполняют в виде массивной опоры, изготовленной из металла. В ней проделывают отверстие, куда вставляют втулку или вкладыш, выполненный из материала с низким коэффициентом трения. Для повышения эффективности работы этого узла и снижения трения в него вводят жидкую или плотную смазку. Это приводит к тому, что вал отделяется от втулки пленкой маслянистой жидкости. Эксплуатационные параметры подшипника скольжения зависят от следующих параметров:

1. Размера элементов, входящих в этот узел.
2. Скоростью вращения вала и размера нагрузок, приходящихся на него.
3. Густотой смазки.

В некоторых конструкциях подшипников предусмотрена принудительная система смазки.

Подшипники качения

Внешний вид подшипника качения

В подшипниках этого типа трение скольжение подменяется трением качения. Благодаря такому решению происходит существенное снижение трения и износа. Подшипники качения имеют разнообразные конструкции и размеры. В качестве тел вращения могут быть использованы шарики, ролики, иголки.

Шарикоподшипники

Шарикоподшипники являются самым распространенным типом подшипников. Он состоит из двух колец, между которыми устанавливают сепаратор с предустановленными шариками определенного размера. Шарики перемещаются по канавкам, которые, при изготовлении тщательно шлифуют. Ведь для полноценной работы подшипника необходимо, чтобы шарики не проскальзывали, и при этом у них была существенная площадь опоры. Сепаратор, в который устанавливают шарики, обеспечивает их точное положение и исключает какой-либо контакт между ними. Производители выпускают изделия, которые укомплектованы двухрядными сепараторами.

Подшипники этого класса применяют при довольно небольших радиальных нагрузках и большом количестве оборотов рабочего вала.

Роликоподшипники

В подшипниках этого класса в качестве тел вращения применяют ролики различной формы. Они могут иметь форму цилиндров, усеченных конусов и пр. Производители освоили выпуск широкой номенклатуры роликовых подшипников с разными размерами колец и тел вращения. Конический роликоподшипник используют для работы при наличии разнонаправленных нагрузках (осевой и радиальной) и больших оборотах на валу. Конструктивно роликовый подшипник похож на шариковый. Он также состоит из двух колец, сепаратора и роликов. Размеры роликовых подшипников определены в ряде стандартов, которые имеют силу в нашей стране. Например, ГОСТ 8328-75 определяет конструкцию, маркировку и размеры подшипников с короткими роликами. А ГОСТ 4657-82 регламентирует размеры и конструкцию игольчатых подшипников. То есть на каждый вид подшипников существует свой ГОСТ.

Роликовые подшипники: внутреннее устройство

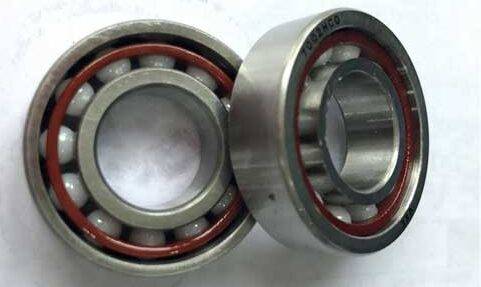

Шариковые подшипники: внутреннее устройство

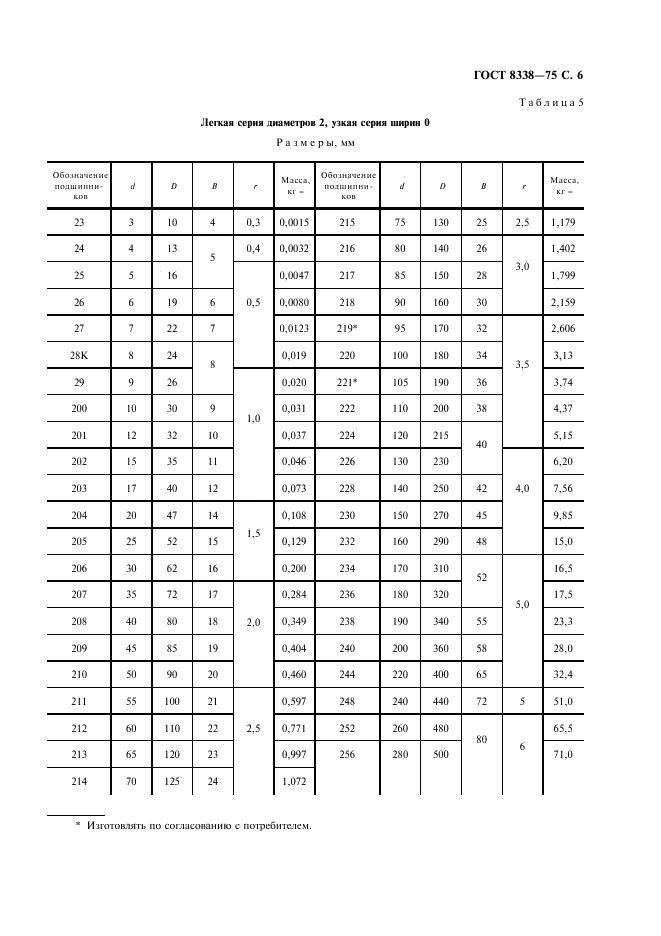

В этих нормативных документах приведены таблицы размеров подшипников, которыми должны руководствоваться конструкторы, при проектировании таких узлов.

Кстати, для облегчения жизни проектировщиков разработаны и успешно применяются справочники подшипников, в которых изложены принципы расчетов подшипниковых узлов, указаны размеры самих изделий и сопровождающих деталей, например, размеры заглушек.
