Порядок замены цепи в бензопиле husqarna 445

Как отрегулировать степень натяжения гарнитуры с бесключевой системой

Все чаще владельцы новых бензопил обращаются в сервисные центры с вопросом о том, как отрегулировать натяжение цепи на инструменте с бесключевым механизмом. Сегодня производители бензопил усовершенствовали механизм регулировки натяжения режущей гарнитуры, исключив тем самым необходимость применения ключей и отверток.

Если агрегат оснащен современным механизмом натяжения, то для настройки цепи понадобится осуществить ручное перемещение специального колеса. Перемещение колеса способствует смещению шины, что достигается за счет специального механизма, состоящего из звездочки и натяжной шайбы. Главное достоинство такой системы в том, что регулировка выполняется без использования дополнительных инструментов, а значит, сокращаются затраты времени на выполнение процедуры. Только недостатков у таких механизмов намного больше:

• Сложность конструкции, что способствует возникновению поломок, а также трудностей с настройкой.
• Трудности с установкой пильной гарнитуры.
• Малых ход регулировки, поэтому слегка растянутую цепь не удастся натянуть, как в случае с обычными механизмами натяжения.

Способ настройки степени натяжения на бензопилах с бесключевой системой еще называют безынструментальным методом. На самом деле справиться с этой системой намного проще, но самая главная трудность в том, что при незначительном износе гарнитуры, ее понадобится заменить.

Интересно знать! Специалисты рекомендуют лучше не дотягивать цепь, чем перетягивать. При ее перетяжке возникает избыточная нагрузка на двигатель. Кроме того, увеличивается степень трения между шиной и цепью, и как следствие, они нагреваются сильнее, и быстрее изнашиваются.

Устройство бензопилы Хускварна

В отличие от бензопил других, не менее известных производителей, модели шведской компании Husqvarna имеют довольно простую конструкцию, что существенно упрощает их самостоятельный ремонт. В собранном виде на бензопилах шведского бренда можно увидеть:

• Корпус, который включает в себя защитные крышки, предотвращающие повреждение основных деталей и механизмов пилы;
• Рукоятки – с передней и задней стороны, а также рукоятку на шнуре стартера;
• Кнопки управления, переключатели и рычаг цепного тормоза;
• Глушитель, снижающий уровень шума при работе;
• Шину и пильную цепь;
• 2 отдельных пластиковых резервуары – для топливной смеси и для масла;
• Щиток, защищающий правую руку оператора.

Под усиленным корпусом бензопилы Husqvarna помещен силовой агрегат, карбюратор, стартер и система зажигания. В зависимости от модели и ее стоимости, в конструкцию бензопилы также может быть включен ряд дополнительных опций.

Зажигание на триммере – принцип работы и возможные неисправности

Если владелец бензокосы желает наладить работу системы зажигания самостоятельно, ему следует понять принцип действия данного узла. В двигателе внутреннего сгорания он состоит из маховика и магнето (катушки). В свою очередь маховик включает в себя крыльчатку, выполняющую функцию охлаждения мотора и ряд постоянных магнитов.

Принцип действия

Когда маховик вращается, в магнето генерируется электрический ток, создающий искру на свече зажигания в то мгновение, когда под катушкой проходят магниты.

Типичные неисправности

Перед началом регулировки зажигания триммера нужно отсечь другие вероятные причины поломки и убедиться, что проблема действительно в данном узле. Для этого необходимо осуществить ряд действий в такой последовательности:

осмотреть на наличие повреждений и дефектов корпус катушки зажигания;
убедиться, что на всех узлах и элементах, проводящих ток, нет загрязнений;
проверить целостность и изоляцию проводки, контактов, прочность крепления, присутствие ржавчины на стыках;
осмотреть свечной колпачок, так как он регулярно отрывается от высоковольтного провода, и его стараются восстановить вручную, а любое ненадежное соединение понижает мощность электрической дуги свечи;
произвести проверку свечу, так как качество современного бензина очень быстро выводит из строя эту деталь, но есть и другая возможная проблема – свеча мокрая;
убедиться, что выключатель цепи работает.

Исключив все возможные неисправности, можно переходить к регулировке зажигания катушки.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

1. Верхняя крышка.
2. Крышка тормоза цепи и пильной гарнитуры.
3. Стартер.
4. Маховик и сцепление.
5. Передняя рукоятка.
6. Карбюратор.
7. Масляный насос.
8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Типы поломок сцепления

Типы неисправностей не зависят от модели бензопилы, так как строение и принцип работы сцепления одинаков почти на всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неполадка со стороны этого узла требует незамедлительных активных действий. Поломки неизбежны, так как сцепление сталкивается при не самой интенсивной эксплуатации инструмента с большой нагрузкой. Зачастую проблемы связаны с:

• износом узла в целом (может лопнуть пружина или механизм начнет пробуксовывать);
• повреждение пружины (цепь будет вращаться, двигатель работать, но нестабильно);
• на кулачке сцепления образовались сколы из-за большой нагрузки или перегрева (достаточно прислушаться к узлу во время его работы, на неисправность указывает посторонний шум).

Какой бы не была причина плохой работы муфты и смежных компонентов, вам нужно демонтировать сцепление, чтобы провести его ремонт

Обратите внимание на то, что ремонтные работы не всегда дают желаемый результат, поэтому иногда нужна замена сцепления на бензопиле. Все перечисленные манипуляции можно «провернуть» самостоятельно, не обращаясь за помощью к специалистам сервисных центров

Как снять сцепление на бензопиле?

Рассматривать инструкцию к такому типу работы для отдельно взятой модели не обязательно, ведь для всех используется одна универсальная, позволяющая провести демонтаж данного узла на современных бензоинструментах.

Если и есть какие-то отличительные нюансы, то они касаются отдельных деталей сцепления. Например, некоторые бренды создают в конструкции этого узла одну пружину с двумя секциями, что нужно учитывать при полной замене данного компонента (нужно заменять, когда пружина повреждена, за счет чего цепь будет вращаться, а двигатель продемонстрирует нестабильную работу).

Что нужно для ремонта Хускварны своими руками

Для проведения самостоятельного ремонта пилы Хускварна, необходимо иметь несколько специфических инструментов, которые можно купить в специализированных магазинах или изготовить самостоятельно. В первую очередь может понадобиться:

• стопор для поршня — необходим для ограничения хода поршня через свечное отверстие. Применяется для того, чтобы открутить гайку маховика и сцепление (при необходимости его можно заменить шнурком от стартера с навязанными на него узелками);
• отвертка регулировочная. На некоторых моделях бензопил Хускварна, регулировочные винты карбюратора выполнены в виде звездочки или полукруга;

• ключ для сцепления. В зависимости от модели бензопилы могут использоваться разные виды ключей (можно изготовить из старой головки подходящего размера, обточив её под нужные размеры);

  Оригинальный ключ для сцепления

  Самодельный ключ для сцепления

• ключ комбинированный свечной. Применяется для выкручивания свечи бензопилы;
• прибор для измерения компрессии в цилиндре. Необходим для диагностики неисправностей ЦПГ (цилиндропоршневой группы);
• герметик. Потребуется при сборке ЦПГ. Картер двигателя большинства моделей Хускварна устанавливается без прокладки. Для герметизации места установки используется герметик красного цвета, который можно купить в любом магазине авто запчастей;
• ключ Хускварна 10 мм, для снятия винтов гаек крепления карбюратора;
• компрессор с насадкой для продувки. Незаменим при чистке пил.

Совет: При ремонте любых бензоинструментов удобно использовать медицинский зажим и пинцет. Также потребуется иметь набор головок, шлицевую отвертку и набор ключей Torx.

Конструкция и сфера использования

Использование бензопилы Хускварна 240 не ограничивается стандартными функциями по заготовке дров. С ее помощью легко можно очистить большую территорию от кустарников и старых деревьев, формировать кроны декоративных растений в саду, использовать ее в строительстве для распила досок. Достаточная мощность и длина шины позволяют производить распиливание древесины как вдоль, так и поперек.

Классический дизайн бренда сочетается в этой модели с высокими техническими характеристиками и удобством пользования. Пила Хускварна 240 относиться к классу бытовых, но ее производительность немногим отличается от профессиональных инструментов. Производители предусмотрели в этой пиле такие необходимые функции, как легкий запуск, двойная очистка воздуха, снижение уровня вибрации. Эргономичные рычаги управления и рукоятка способствуют максимальному комфорту при работе, снижают нагрузку на оператора. Основные узлы механизма расположены таким образом, чтоб ускорить и упростить доступ к ним в случае ремонта.

Если следовать инструкции по эксплуатации и регулярно проводить профилактические осмотры бензопилы, ремонта в большинстве случаев удастся избежать. Но даже в случае поломки инструмент не доставит Вам значительных неудобств – оригинальные запчасти легко можно приобрести и заменить. Подробное строение бензопилы Хускварна 240 приведено на схеме ниже:

Ремонт стартера

Стартер отвечает за запуск агрегата. Сбои в работе свидетельствуют о наличии таких дефектов:

• лопнула пружина;
• повредился шкив;
• повредился трос пуска.

Последовательность действий по подмене изношенного шнура стартера:

• производится разборка стартера, механизм снимается, за ранее открутив винты крепления корпуса к картеру мотора;
• шнур растягивается на расстоянии 30 см через отверстие в шкиве;
• возвратимая пружина устанавливается в нейтральное положение;
• отворачивается центральный винт, снимается сам шкив;
• вставляется новый шнур, натягивается, при всем этом наматывается 3 оборота на механизм и закрепляется винтом;
• потом шнур протягивается через паз в корпусе и ручке стартера.

Натяжение возвратимой пружины производят вращением на 2 оборота по часовой стрелке, при всем этом учитывают, что она сжата. При подмене сломанной детали пружина должна выскочить после оттягивания внутренней ее части вниз.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

1. Верхняя крышка.
2. Крышка тормоза цепи и пильной гарнитуры.
3. Стартер.
4. Маховик и сцепление.
5. Передняя рукоятка.
6. Карбюратор.
7. Масляный насос.
8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.

Регулировка натяжения цепи на бензопилах разных марок своими руками

Алгоритм настройки натяжения цепи для бензопил разных производителей является практически одинаковым. На некоторых бензопилах процедура несколько отличается, но вначале рассмотрим общий принцип настройки степени натяжения гарнитуры.

1. Первоначально необходимо убедиться в том, что инструмент нуждается в настройке степени натяжения. Оттянув гарнитуру от шины в верхней части, необходимо убедиться, что выступ хвостовика не превышает расстояние в 3-6 мм. Не забываем, что измерения и манипуляции по настройке необходимо проводить на остывшем инструменте, и только при положительной температуре окружающей среды.
2. Если цепь имеет значительное растяжение, то она не подлежит регулировке. Такую гарнитуру необходимо заменить или провести ремонт путем удаления нескольких звеньев.
3. Бензопила располагается на столе или прочих ровных поверхностях. Это необходимо для повышения удобства проведения процедуры. Когда работы выполняются в лесу, то понятно, что брать с собой стол для этого вовсе не обязательно.
4. Ослабеваем затяжку двух гаек ключом на «13» крепления шины. Причем это ослабление должно быть незначительным — не более половины оборота.
5. Переднюю часть шины необходимо поднять вверх по плоскости, удерживая в таком положении.
6. Далее находим регулировочный винт, расположение которого на разных моделях инструментов может отличаться, но находится он преимущественно рядом с местом соединения шины с корпусом бензопилы. Этот винт нужно вращать, чтобы отрегулировать величину натяжения режущей гарнитуры.
7. Вращение этого винта осуществляется при помощи отвертки или шестигранного ключа, что также зависит от формы шляпки. Перемещение винта по часовой стрелке способствует увеличению натяжения, а в противоположном направлении осуществляется ослабевание.
8. В процессе вращения винта необходимо проверять степень натяжения путем оттягивания цепи от шины в верхней части. Как уже упоминалось выше, значение выхода хвостовика звена должно быть не более 6 мм.
9. Проверяется режущая гарнитура также путем ее ручного перемещения по шине. Она должна перемещаться легко и без прикладывания физических усилий. Когда оттягивается цепь, и выступ хвостовика составляет 6 мм, но при этом гарнитура тяжело перемещается вручную, то необходимо еще ослабить ее натяжение.

Как только регулировка степени натяжения режущей гарнитуры бензопилы будет выполнена, необходимо затянуть гайки крепления шины. На этом процедура регулировки завершается, и можно приступать к работе инструментом.

Интересно знать! Регулировку натяжения цепи на бензопилах необходимо осуществлять не только при эксплуатации инструмента, но и при прохождении агрегатом процесса обкатки.

Визуальный пример того, как отрегулировать цепь на бензопилах марки Штиль, показано на видео ниже.

Последовательность разборки бензопилы

• Снимается крышка сцепления.
• Снимается крышка стартера, для этого выкручиваются саморезы и удаляется поперечная ручка, отключаются все провода; чтобы снять верхнюю крышку, выкручивают болты крепления.
• Для снятия ручки снимается крышка, закрывающая воздушный фильтр, откручиваются гайки опоры сверху и снизу.
• Чтобы извлечь фильтр, нужно открутить болты, крепящие корпус.
• Штуцер карбюратора освобождается от бензинового шланга.
• Разбирается корпус пилы, для этого выкручиваются саморезы, снимается крышка маслобака.
• Чтобы удалить модуль зажигания, необходимо провести демонтаж барабана сцепления: проворачивают коленчатый вал в направлении часовой стрелки, пока поршень при движении наверх не перекроет отверстие, через которое происходит выпуск газов.
• Освобождается сцепление и снимается маховик, он легко удаляется, если по нему слегка ударить молотком.
• Откручиваются винты, снимается бензобак вместе с масляным шлангом, его снимают, ослабив хомуты на штуцере подачи масла.

Затем снимается масляный бак, насос и карбюратор. На завершающем этапе снимается винт регулировки цепного натяжения, располовинивается двигатель. Все просто, главное – желание разобраться.

Немного о правилах эксплуатации узла

Независимо от бренда производителя (Штиль, Хускварна, Партнер, Патриот, Макита ) бензопилы подразделяют на бытовые, полупрофессиональные и профессиональные. Разница, однако, заключается не в качестве сборки или изготовлении компонентов, а в классе выполняемых задач, производительности и длительной мощности привода. Это предопределяет выбор материала ведущей звёздочки для бензопилы, её исполнение и конструкцию пильной цепи.

Работоспособность инструмента будет определяться способом эксплуатации пары «цепь-звёздочка». В большинстве случаев пользователи пользуются одним из двух вариантов:

• Цепь эксплуатируется вплоть до полного износа зубьев, а тогда уже одновременно заменяется как пильное полотно, так и звёздочка;
• Периодическая замена цепей, имеющий разный шаг, и для каждой потребуется своя ведущая звёздочка.

Выбор варианта часто определяется отношением хозяина к своему инструменту. Если всё равно, что пилить (дерево или застрявшие в нём стальные скобы, шурупы и пр.), тогда можно остановиться на первом варианте. Цепь, правда, придётся периодически править, снижая тем самым производительность работы на бензопиле.

Категорически не рекомендуется оставлять старую цепь при новой звёздочке и наоборот. При изношенности пильного полотна вероятность того, что шаг зубьев не совпадёт – практически стопроцентный. Поэтому в начальный момент пуска оба компонента цепной передачи будут подвергаться значительным динамическим нагрузкам. В результате либо цепь преждевременно растянется, «подстраиваясь» под звёздочку, либо при ударе лопнет один из зубьев на ведущей звёздочке.

Кроме этого, стоит акцентировать внимание и на работе подшипникового узла вала ведущей звёздочки. При работе пилы в режиме рабочих оборотов вращается только коленчатый вал

Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается. При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи.

Из этого следует, что при замене цепи и ведущей звёздочки для бензопилы неплохо одновременно заменить и подшипник.

Правила обкатки

Обкатка бензопилы не проводится долго на ХХ. Поэтому после запуска мотора необходимо поработать вхолостую около 5 минут, затем приступать к пилению деревьев диаметром не более 10 см на средней скорости.

Технологический процесс осуществляется по циклической схеме:

• 1,5 минуты с минимумом нагрузки;
• 20 секунд на ХХ без нее.

После эксплуатации первых 25 часов агрегат может выходить на полную мощь, осуществляется приработка всех трущихся деталей.

В этот период обязательно придерживаются рекомендаций:

• не перегревать силовую установку;
• не работать долго на ХХ;
• максимально не нагружать;
• сдерживать длительную пробуксовку муфты.

После окончательной приработки проводят такие работы:

• осмотр кривошипно-шатуннового механизма;
• очистка нагара на всех деталях;
• проверка крепежей;
• сборка;
• подготовка горючей смеси;
• регулировка карбюратора на наибольшую мощность при нагрузке.

Пильной цепи также нужна обкатка

Внимание уделяют ее смазке и натяжению. Деталь натягивают так, чтобы она могла свободно проворачиваться рукой

Смазку осуществляют методом погружения в масло. Затем цепь прогоняют на ХХ в течение 3-5 минут. Двигатель останавливают, цепь остывает и только потом проверяют натяжение.

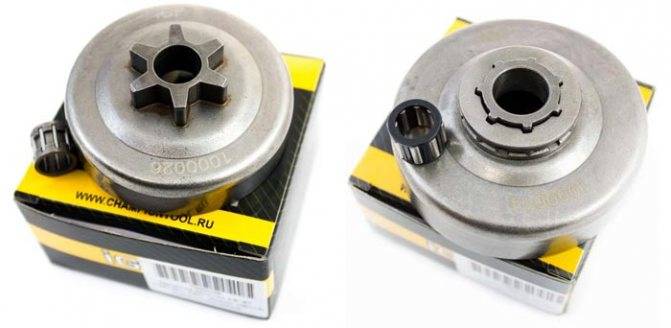

Снятие и замена муфты своими руками по инструкции

О том, как снять сцепление на бензопиле, знают далеко не многие пильщики. Конструктивное исполнение механизмов на разных моделях бензопил отличаются, но принцип работы везде одинаковый. Процедура демонтажа также практически идентична, поэтому далее рассмотрим, как открутить муфту на бензопиле с внутренним расположением звездочки.

Первоначально понадобится подготовить необходимые инструменты:

• Специальный ключ, который называется съемником. Он зачастую поставляется вместе с бензопилой
• Отвертка для вывинчивания винтов, которыми крепится защитный кожух
• Свечной ключ — используется для вывинчивания крепления кожуха и шины (идет в комплекте с инструментом)
• Веревка — для того, чтобы застопорить коленчатый вал. Лучше использовать асбестовую, но для этой цели подойдет любая. Веревка используется на тот случай, если в комплекте к инструменту не прилагается специальный стопорящий ключ для поршня

Если демонтаж выполняется с целью замены, то соответственно понадобится заранее подготовить новый механизм. При покупке новой муфты нужно только знать точную марку бензопилы, так как устройства отличаются по наружному диаметру, резьбе и конструкции рабочего механизма. Инструкция, как снять муфту сцепления на бензопиле имеет следующий вид:

1. Первоначально необходимо выкрутить крепежные гайки кожуха и шины
2. Снять кожух с ручным тормозом, а также цепь и шину
3. После этого переходим к снятию пластиковой крышки, чтобы добраться до свечи зажигания. Для этого отверткой вывинчиваются крепежные элементы, и демонтируется крышка вместе с воздушным фильтром
4. Вывинчивается свеча зажигания бензопилы при помощи свечного ключа
5. В свечное отверстие цилиндра нужно просунуть веревку (установить специальный ключ при его наличии). Это делается для того, чтобы застопорить коленчатый вал. Если диаметр веревки в несколько раз меньше размера свечного отверстия, можно на ней сделать узлы
6. Далее приступаем к вывинчиванию самой муфты. Для этого берем специальный ключ, который должен быть в комплекте. Если ключа нет, то можно воспользоваться инструментом от УШМ или сделать самостоятельный съемник, что также не составит труда
7. Шлицы ключа необходимо установить в отверстия муфты, после чего приступить к вращению детали. Вращать необходимо в направлении по часовой стрелке. Обычно производители указывают направления для откручивания в виде стрелочки
8. При вращении муфты поршень достигнет верхней мертвой точки, после чего застопорит коленчатый вал. Далее приложив небольшое усилие, произойдет срывание сцепления с последующим выкручиванием механизма
9. Выкрученная муфта демонтируется с бензопилы. При необходимости также извлекается барабан со звездочкой

Процедура вовсе не трудная, и занимает не много времени. Сборка выполняется в порядке обратном снятию. Во избежание каких-либо неисправностей, рекомендуется устанавливать полностью идентичное сцепление на соответствующую модель инструмента.

Это интересно! Аналогичным образом выполняется процедура снятия и замены сцепления для всех марок бензопил Хускварна, Партнер и другие.

https://youtube.com/watch?v=Bim7K73ZZeE%3F
