Первая борозда и угол отвала
После того, как предыдущие этапы были сделаны, настал черед последней регулировке, чтобы последующая нарезка борозд проходила легко. Для этого мотоблок ставят на краю участка, загоняют плуг в землю и проходят первую борозду
На этом этапе важно сохранять прямую линию, чтобы последующие проходы были также ровными. Здесь может помочь натянутая на колышках нить или другой ориентир
Затем одним колесом мотоблок помещается в борозду и плуг ориентируется так, чтобы он был перпендикулярен земле, чтобы сделать это точно, используйте угольник. Если вам неудобно делать это в земле, установите мотоблок на ровную поверхность, подложив под одно колесо подставку, соответствующую глубине борозды. После этого настройка плуга считается завершенной и можно приступать ко второй, третьей борозде.
Как сделать прицеп для мотоблока своими руками?
Теоретически телегу для мотоблока можно разделить на такие основные узлы – колеса, кузов, рама, сцепка. Перед началом работ сперва нужно продумать конструкцию до мелочей, просчитать размеры и создать чертежи
Также обратите внимание на такие моменты, как соединение сплошных узлов и деталей (сварка, свинчивание, клепка), соединение подвижных узлов (втулки, подшипники, шарниры, ось), конструкция сидения (простое или регулируемое), функционал кузова (самосвал или статический), подставки для ног (платформа или подножки) и т. д
После того, как Вы определились с проектом будущего прицепа и подобрали нужные материалы, нужно очистить заготовки от ржавчины и грязи, при необходимости обрезать их и подогнать под чертежи, скрепить. По завершению работ прицеп желательно покрасить.
Поэтапная работа над самодельной телегой на мотоблок выглядит следующим образом.
Сборка рамы для прицепа к мотоблоку
Простейший вариант изготовления рамы – соединить кусок трубы или металлопрофиля с колесной осью. Такой вариант подойдет для небольшого прицепа, к раме которого будет крепиться уже готовый кузов. Для более надежной и мощной конструкции нужно варить раму из труб круглого и прямоугольного сечения и уголков.
Установка оси
Колесная ось может быть также изготовлена самостоятельно. Для этого берется стальной стержень не менее 1,07 см в длину и 30 мм в диаметре. Длину следует учитывать и корректировать, исходя из размеров кузова прицепа. Колеса можно подобрать от старой садовой техники, от ручной тележки, мотоцикла, мопеда или автомобиля – все зависит от габаритов будущего изделия. Схемы 2 вариантов крепления колесного шасси приведены на рисунках ниже.
Одноосный прицеп имеет существенный недостаток – смещенный центр тяжести. Из-за этого может перевернуться кузов, груз в нем, или это вовсе приведет к поломке техники. Для большой тачки, предназначенной для перевозки немалых грузов, следует проектировать двухосную конструкцию. Основные крепления и детали останутся такими же, как и для проекта одноосной тележки.
Кузов прицепа
Кузов выполняется из деревянных досок или из листа металла. Для дополнительной прочности следует по бокам и снизу предусмотреть ребра жесткости. В деревянных кузовах углы укрепляются металлическими уголками. Задний борт рекомендуется делать на петлях, для возможности открывания (особенно полезным откидной борт будет для самосвальных агрегатов).
Сцепка и сиденье
По завершении основных работ, после скрепления всех основных узлов конструкции можно приступать к сборке остальных деталей прицепа. Наиболее важными является сцепка и сиденье. Сцепку можно сделать из 3 кусков трубы и прицепного механизма (в нашем случае это тройник, разработанный специально под узел сцепки мотоблока). Такая сцепка крепится к раме болтами. Подробнее устройство сцепки представлено на схеме ниже.
Сиденье можно приварить обычное, например, от старого автомобиля, или оборудовать спереди прицепа сиденье-ящик для инструмента. Его размеры будут зависеть от общей конструкции прицепа. Главное – не использовать слишком тонкие доски и надежно закрепить ящик.
Сборка однокорпусного плуга
Самым простым, но в то же время и эффективным самодельным аппаратом можно считать однокорпусный плуг. Многим, кто задумывался над вопросом, как сделать плуг для мотоблока своими руками, будет интересна именно эта модель, поскольку её самостоятельная сборка осуществляется легко. Для его производства не нужно иметь специальных инструментов. Достаточно будет стандартного набора приспособлений начинающего мастера.
Изготовление лемеха
Как показывает практика использования лемехов, такую деталь периодически перед эксплуатацией необходимо снимать и подтачивать для лучшей работы. Для того чтобы лемех был эффективным в работе, при его изготовлении следует использовать сталь 9ХС, которую применяют для производства циркулярных пил. Альтернативным вариантом будет сталь 45, но её нужно будет дополнительно закалять. Не запрещается также использование обычной стали, которая не поддаётся закалке, например, Ст. 5. Но для нормальной работы её необходимо тщательно выстукать молотком и заточить.
Производство отвала
Выбор материалов и производство отвала является одним из самых важных этапов при изготовлении конструкции на ровне с лемехом. Отвал можно сделать из разнообразных материалов и методов. Для того чтобы будущий владелец аппарата мог подобрать подходящий именно под его почву, нужно рассмотреть все популярные варианты.
Отвал можно изготовить следующим образом:
- Используется 3−4-миллиметровый лист стали. Для получения нужной изогнутой формы отвала предварительно покупаются гибочные вальцы. Для начала из листа стали вырезают необходимую форму, а потом пропускают через вальцы и придают ему нужную форму. Если после вальцовки форма не соответствует в точности схеме модели, то подровнять её следует молотком.
- Отвал можно сделать из трубы диаметром 50−60 сантиметров и толщиной стенки в 4−5 миллиметров. Перед работой нужно создать шаблон отвала из бумаги. Угол наклона приблизительно должен составлять 22−32 градуса. Контур надреза обрисовывается карандашом и вырезается газовой горелкой. После этого зачищается крупнозернистой наждачной бумагой или болгаркой. При необходимости форма с лёгкостью исправляется с помощью молотка.
- Для изготовления самодельного отвала можно использовать шаблон покупного плуга. Например, вырезать форму из стального листа, приложить к отвалу. Нагревая лист, придаётся одновременно нужная форма по матрице.
Финальный этап сборки
Для тех, кто интересовался как сделать отвал для мотоблока своими руками опытные мастера рекомендуют перед началом установки использовать макет из твёрдого картона. Склеивать детали нужно под определёнными углами. Если с картонным образцом всё в порядке, то можно по нему начинать сборку металлической конструкции. Идеальная толщина металла для такого плуга 3 миллиметра.
Для скрепления всех деталей между собой нужно иметь минимальный опыт работы со сваркой, и непосредственно сам аппарат. Сперва необходимо взять стальной лист полметра в ширину и в длину. Устанавливаем клинья на лист стали под углом 25 градусов. Потом монтируем лемех, приваривая его к листу в двух местах. К лемеху прикрепляем вертикально бортовой щиток. Он должен находиться выше лезвия на 1 сантиметр для того, чтобы почва могла спокойно подрезаться. Щиток к лемеху монтируется прихватками. После присоединения отвала должна получиться цельная конструкция. Угол между лемехом и отвалом должен быть в пределах 6−8 градусов.
Дальше нужно разобраться с особенностями крепления лемеха. Если после крепления всех деталей какие-то углы не будут соответствовать рекомендованным, их необходимо подогнать под нужные молотком. После подгонки отвала и лемеха, они привариваются, а после этого отвал прикрепляется с помощью прихваток с боковым щитком.
Боковой щиток для начала необходимо сварить с опорной планкой, а потом пластиной, которая находится в основании. После этого к ней нужно приварить лемех упорным уголком. Всю конструкцию тщательно осматриваем и измеряем всё ли правильно прикреплено относительно шаблона, а тогда намертво привариваем все соединения и швы. Только после этого можно отсоединять от вспомогательного листа. Дальше необходимо с помощью болгарки зачистить все соединения. Те части, которые непосредственно будут контактировать с почвой, необходимо зачистить, загрунтовать и покрасить двойным слоем. Остальные части можно красить одним слоем.
Проектируем и разрабатываем самодельный плуг
Изобретение плуга историки относят к концу четвертого тысячелетия до н.э. Именно тогда догадались использовать для рыхления почвы заостренный крепкий сук. Отсюда и слово «соха», которое в переводе с шумерского означает не что иное, как «дерево пахаря». А металлический наконечник к этому орудию придумали в Древнем Египте, получив, по сути, почвоуглубитель с подошвой, образованной горизонтально поставленным лемехом, но не имеющий отвала. Последний появился в конструкции плуга лишь во времена Римской империи и явно не спешит сдавать завоеванных позиций.
При всем разнообразии заложенных в него технических решений современный плуг состоит в основном из рабочих органов, вспомогательных узлов и механизмов.
Рабочие органы плуга: 1 — нож; 2 — предплужник; 3 — корпус; 4 — почвоуглубитель
Нож (дисковый, как изображено на рисунке, или черенковый) отрезает пласт почвы, равный ширине захвата корпуса. Предплужник снимает верхний слой, покрытый растительными остатками, сорняками и их семенами, укладывает его на дно борозды, образованной при предыдущем проходе. Корпус же подрезает снизу пласт, равный ширине своего захвата, отрывает его от не вспаханного поля, оборачивая и кроша, перемещает в сторону и сбрасывает в борозду.
Почвоуглубитель сзади корпуса рыхлит подпаханный слой почвы, не выбрасывая его на поверхность. Ну, а вспомогательные узлы и механизмы обеспечивают весь технологический процесс вспашки, выполняемый рабочими органами (в данном случае — тремя) орудия.
В малогабаритной сельхозтехнике (мини-тракторы, мотоблоки) из рассмотренного выше комплекта рабочих органов используют подчас лишь корпус. Да и число вспомогательных узлов и механизмов в целях упрощения и удешевления плуга сводят зачастую к минимуму.
Лемех и отвал корпуса образуют его общую лемешно-отвальную поверхность определенной геометрической формы. Как показывает практика, немаловажная задача — выбрать ее оптимальный вариант, исходя из технологических требований почвообработки, кинематических и энергетических условий, а также реальных возможностей, которыми разработчик и изготовитель плуга располагает. Вплоть до конструкционных материалов, наличия станочного оборудования, газоэлектросварки, мини-кузницы и пр.
Разновидности лемешно-отвальных поверхностей и плужных корпусов: 1 — цилиндрическая; 2 — культурная (переходная); 3 — полувинтовая; 4 — винтовая поверхность; 5 — корпус со сменной грудью; 6 — вырезной; 7 — дисковый; 8 — роликовый; 9 — с ротором.
Многие останавливают свой выбор на плуге общего назначения. Причем стараются использовать корпуса с цилиндрической (см. рисунок), а то и культурной лемешно-отвальной поверхностью. При вспашке такие плуги хорошо крошат, но недостаточно полно оборачивают пласт. Поэтому-то и применяются в основном для обработки старопаханых почв, которыми средняя полоса России, как известно, не обделена.
Типы лемехов: 1 — трапецеидальный; 2 — долотообразный; 3 — с приваренной щекой в передней части; 4 — зубчатый; 5 — с выдвижным долотом.
Корпуса с полувинтовой лемешно-отвальной поверхностью лучше оборачивают, но хуже рыхлят пласт. Их применяют для обработки задернелых старопаханых, осушенных торфяных и болотных почв. Корпуса с винтовыми лемешно-отвальными поверхностями вспахивают целинные, залежные, луговые и другие тяжелые почвы, так как они хорошо оборачивают пласт. Значительно реже обращаются к корпусам со сменной грудью, вырезному, дисковому, с ротором и др.
Трехгранный клин, лежащий в основе конструкции плуга
У каждой из вышеназванных конструкций свои преимущества. И соответственно — свои недостатки. Например, роликовый отвал снижает потери на трение, но он сложен по устройству. А широко разрекламированные в ряде мест скоростные отвалы других корпусов интенсивнее, оказывается, крошат почву, плотнее укладывают ее на поверхность поля, что приводит, в свою очередь, и к значительному росту энергозатрат. Или взять лемехи. Наибольшее распространение, как свидетельствует статистика, получили трапецеидальные и долотообразные конструкции (см. иллюстрации). Работая в сложных условиях, отрезая пласт почвы и направляя его на отвал, они быстро изнашиваются и ломаются.
Окучники для мотоблока МТЗ
Окучники являются важным оборудованием для облегчения сельскохозяйственных работ. С помощью этого инструмента можно быстро и легко сделать борозды для высадки различных культур. Но в основном их применяют для окучивания картофеля.
Окучник универсальный ОУ-00.000-01 к мотоблоку МТЗ
Различают несколько видов окучников:
- Оборотного типа, состоящие из двух плугов и являющиеся самыми распространенными;
- Дискового типа – считаются самыми эффективными и делающих борозду с помощью двух вращающихся дисков.
- Активного типа – относят к особым окучникам, так как этот окучник вначале поднимает слой земли, измельчает его, а потом только отбрасывает.
От производителя
Фирменной моделью окучника, адаптированной под мотоблок Беларус является ОУ-00000-01. Достоинством модели является возможность регулировки расстояния между двумя плугами из которых он состоит. Ширина может варьироваться от 45 до 70 см. что очень удобно, когда расстояние между грядками различное. Само устройство весит 20 кг, поэтому Беларус может развивать скорость до 4 км/ч.
Окучник универсальный ОУ-00.000
Аналоги окучников для мотоблока МТЗ
Если рассматривать альтернативу фирменным моделям, то стоит остановить свой выбор на продукции лидского механического завода, который выпускает плуги и окучники адаптированные для Беларуса. Называется модель ОК-2 и обладает такими же параметрами, как и фирменный окучник. Кроме веса, который составляет 12 кг. и глубины погружения, которая несколько меньше, чем у оригинала и равна 12 см.
Окучник ОК-2
Широкий ассортимент оборудования представляет , среди которого есть и дисковые, и универсальные окучники. Потребитель может выбрать для себя оптимальный размер дисков, которые представлены в различных размерах от 18 до 36 см. в диаметре, соответственно, погружаются они только на половину диаметра и производят обработку только одного ряда.
Самодельные устройства окучников для мотоблока МТЗ
Самым легким и не трудоемким вариантом является изготовление оборотного окучника, который состоит из двух плугов. Изготовление дискового и роторного окучника потребует немало сил и терпения.
Берутся два плуга и цепляются на раму, а потом к сцепке на Беларусе. Рама изготавливается Т-образной формы из квадратной трубы.
Видео обзоры
Видео обзор работы мотоблока МТЗ 09Н с дисковым окучником
Видео посадки картофеля
Видео обзор работы с универсальным окучником для мотоблока МТЗ
Видео обзор работы с роторным плугом

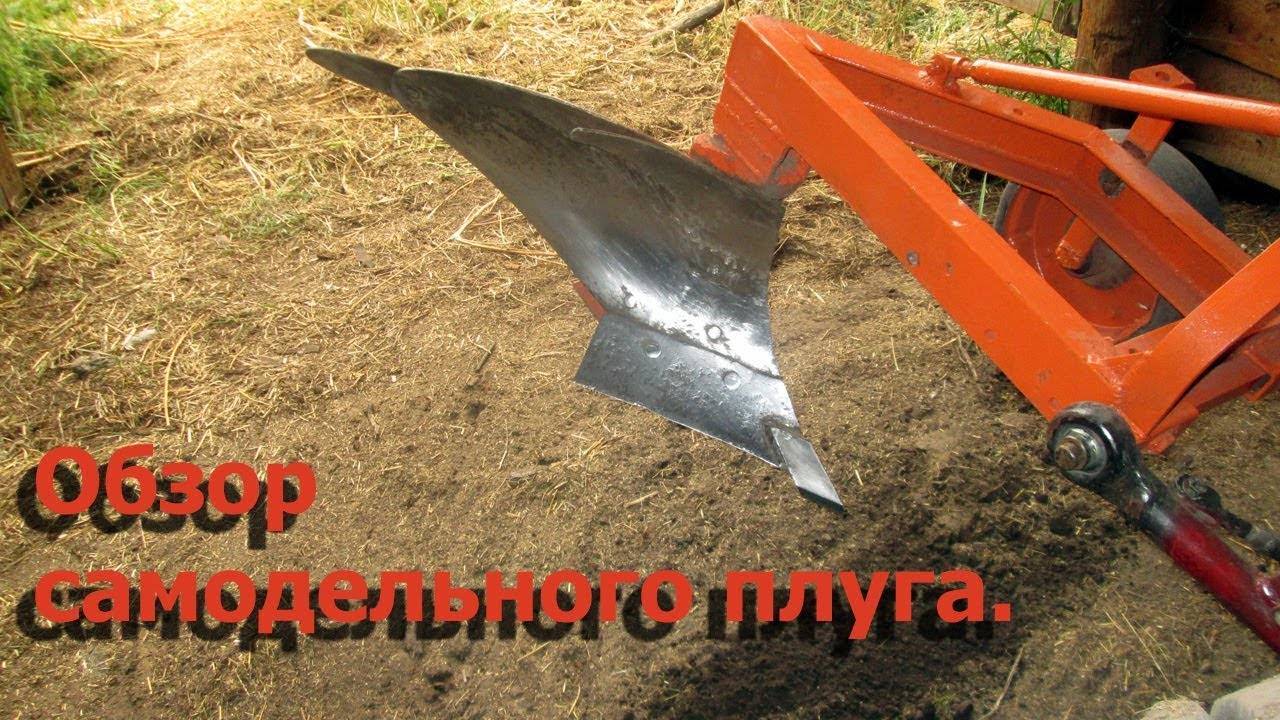

Инструкция по созданию плуга
Делаем раму. Для этого берём стальную трубу размером 52*40 мм с толщиной стенок приблизительно 7 мм. Срезав широкие противоположные стенки рамы, изготавливаем вилку.
Затем делаем на раме серединную отметку для последующей установки поперечной траверсы и стоек-пружин для крепления дышла. Отверстие в передней части рамочной конструкции необходимо тщательно заварить.
Крепим плужную стойку. Для этого в широком куске трубы, используемой при изготовлении рамы, высверливаем сквозные отверстия площадью 3,1*1,6 см. Размер отверстий в узких рамочных стенках для установки рукоятки не должен превышать 1,02 см. Рукояти делаем из трубы, диаметром 0,5 дюйма.
Изготавливаем сцепку. Это немаловажная деталь плуга. Именно она обеспечивает надёжную фиксацию с мотоблоком. Наибольшей популярность пользуется швеллерное крепление в форме буквы «П», устанавливаемое под рулевой частью. При изготовлении данного элемента потребуется сделать отверстия для установки кронштейна и крепёжного штыря.
Вначале делаем лемех. Здесь будет уместно применить старый диск от циркулярной пилы. Для заточки режущей части лемеха можно использовать наковальню.
Затем из стальной трубы размером 0,6 м изготавливаем отвал. Для этого берём картон или бумагу. Делаем из них шаблон, прикладываем к трубе и обводим. Далее при помощи сварочного аппарата вырезаем. Полученный отвал обрабатываем наждаком или болгаркой.
Собираем плуг. Потребуется стальной лист площадью 0,25 кв. м. К нему надо приварить все детали, начиная с бокового щитка и кончая лемехом. Работу следует выполнять особенно тщательно. Далее берём молоток и зубило и отсоединяем металлический лист, на котором велись сварочные работы.
Затем осталось провести зачистку швов, шлифовку отвала и лемеха и покраску всей конструкции. Данные мероприятия придадут плугу эстетичности и увеличат его время службы.
Двухсторонний плуг для мотоблока
Двухсторонняя модель, называемая окучником, используется для уничтожения сорняков, нарезания аккуратных борозд, высаживания и засыпки культурных растений, в частности, картофеля. Подобное приспособление от однокорпусной модификации отличается только шириной захвата, которая регулируется подвижными стальными крыльями. Эта конструкция включает в себя 12-миллиметровые стоечные опоры, предохраняющие мотокультиватор от перегрузки.
Такие навесные приспособления рассчитаны на работу с двигателями, имеющими показатель мощности не менее 4 л.с. Они оснащаются специальным подплужником малого размера, который следует перед ведущей рабочей частью и слегка подрезает почву. Это облегчает дальнейший процесс вспахивания. Перед тем как изготовить плуг данного типа, необходимо составить соответствующий чертеж с учетом особенностей его конструкции.
Описание работ по сборке
Чертеж простого плуга для минитрактора и мотоблока.
Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.
Геометрические особенности плуга
Схема лемеха плуга.
На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.
Крепление стойки плуга
Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.
Изготовление дышла и крепление колеса
Соединение основных узлов плуга.
Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.
Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.
Крепление и изготовление рабочего органа плуга
Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.
Монтаж отвала
Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.
Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.
Как установить плуг на мотоблок
Прежде чем начинать настройку плуга, необходимо подготовить сам мотоблок и установить плуг на мотоблок. Для этого мотоблок помещается на место проведения работ, колеса с резиновыми шинами снимаются и устанавливаются стальные грунтозацепные колеса. Делается это с целью уменьшения буксования мотоблока при пахоте из-за сопротивления грунта.
После этого приступают к присоединению к навесному устройству имеющегося плуга мотоблока. Гайки крепления при этом следует затягивать не полностью, чтобы иметь возможность регулировки агрегата. Затем выполняется фиксация агрегата к крепежной серьге мотоблока двумя стальными штырями. По окончании этих операций можно начинать операцию регулировки плуга.
Выбор мотоблока для вспашки
Приобретая мотоблок для вспашки земли, нужно помнить о других работах, которые он способен выполнять. Механизм с мотором не только пашет, культивирует и окучивает, но и перевозит грузы, убирает с территории мусор и снег, косит траву. Полив грядок и уборка урожая осенью — операции, тоже подвластные мотоблоку. Некоторые экземпляры имеют вал, к которому присоединяется различная техника, способная пилить и колоть дрова, качать воду, обеспечивать электроэнергией. В этом состоит отличие мотоблоков от культиваторов.
Агрегаты для вспашки участка выпускаются 3 разновидностей: легкие, средние и тяжелые. Изделия среднего и легкого классов предназначены для использования в быту. Их вес находится в пределах 50-100 кг. Они комплектуются двигателями мощностью 4-8 л. с. Большинство агрегатов имеют несколько передних и задних передач. Мотоблоки тяжелого класса работают на землях фермерских хозяйств. Они весят более 100 кг и оснащены двигателем мощностью свыше 8 л. с.
Выбор механического помощника для обработки почвы связан с количеством выполняемых им функций, площадью участка и типом почвы. Чем почва плотнее, тем более тяжелый и мощный агрегат понадобится для вспашки земли. Вес его нужно подбирать от 95 кг. Лучшие изделия комплектуются дизельными двигателями. У них большое тяговое усилие, высокий моторесурс, топлива дизель расходует меньше. Но при понижении температуры окружающего воздуха до +2˚С и ниже двигатель труднее запускается.
Для обрабатываемого участка площадью до 15 соток мотоблок нужен с шириной обработки 70-80 см и двигателем мощностью 3-4 л. с. Для 15-40 соток подойдет агрегат с шириной обработки до 90 см и мощностью от 7 л. с. Если земельный участок площадью более 40 соток и до 1 га, перепахать его можно агрегатом с двигателем свыше 9 л. с. и шириной захвата 1 м.
Можно приобрести большой набор оборудования вместе с основным мотоблоком. Но выбрать лучше всего необходимые устройства: газонокосилка, мотопомпа, снегоотбрасыватель, картофелекопатель. Для уборки снега приобретается изделие с бензиновым двигателем. Для перевозки грузов нужны колеса диаметром от 45 см. Хорошо, если имеются регулируемые по высоте ручки.
Наиболее дорогостоящая часть мотоблока — двигатель. Отечественные агрегаты комплектуются импортными моторами. Экономия на двигателе приводит к частым ремонтам, которые обходятся дороже стоимости мотора. Качественные двигатели выпускают фирмы:
- GreenField (Гринфилд);
- Subaru (Субару);
- Honda (Хонда);
- Forza (Форза);
- BRIGGS & STRATTON.
Все выпускаемые двигатели бывают двухтактными и четырехтактными. Последние зарекомендовали себя в качестве надежных и экономичных. При выборе двигателя следует отдавать предпочтение моторам с дисковым сцеплением и обслуживаемым редуктором. Эти изделия являются наиболее функциональными и надежными. Редукторы лучше выбирать шестеренчатые. Червячные системы часто перегреваются при работе и требуют остановки агрегата каждые 20 минут.
Лучшие мотоблоки легкого типа:
- Салют (Россия) с японским двигателем;
- мотоблок Нева МБ-3С (Россия) с мотором Subaru.
Эти машины годятся для обработки земли на фермерских и приусадебных участках небольшой площади.
Продукция среднего класса:
- Кайман (Франция) с мотором Robin-Subaru мощностью 6 л. с. Имеет передачи: вперед — 2, назад — 1. Глубина пахоты — 32 см, ширина — 90 см.
- Нева и Каскад выпускаются отечественными производителями и оснащаются американским двигателем Briggs & Stratton.
- Кентавр (Китай) с бензиновым двигателем мощностью 7 л. с. Пашет на глубину 30 см, ширина прохода составляет 100 см.
Тяжелые механизмы:
- Скаут;
- Беларус;
- Зубр.
Эти агрегаты оснащены качественными дизельными двигателями американского или японского производства, оборудованы шестеренчатым редуктором и дисковым сцеплением. 4 передачи вперед и 2 назад позволяют выполнять работу с различным навесным оборудованием, перевозить грузы.

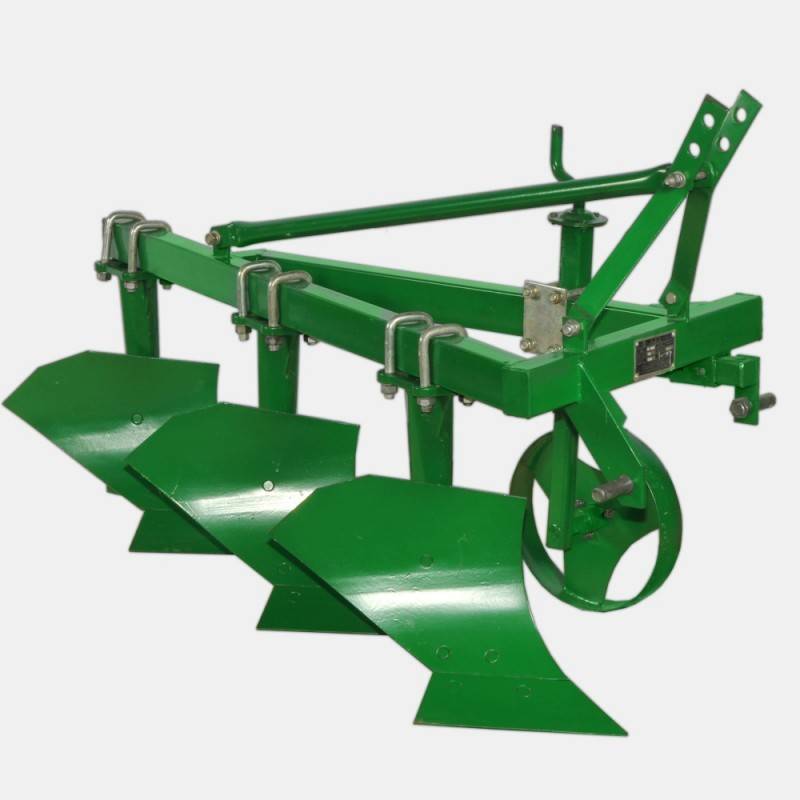

Как сделать плуг для мотоблока и трактора своими руками
Сначала рассмотрим плуг для мотоблока или минитрактора, который можно сделать своими руками по чертежам. Для визуального анализа устройства рекомендуем бесплатно .
Данный плуг агрегатируется с сельхозтехникой тягового класса 0,2. Это могут быть тяжелые мотоблоки или минитрактора:
- Беларус-082;
- Беларус-112;
- Беларус-132Н;
- Беларус-08К;
- КМЗ-012, Т-0,2 (Уралец);
- ХТЗ-8 (Прикарпатец).
Краткие технические характеристики плуга ПН-2-20:
- ширина захвата – 0,4м;
- глубина обработки почвы – до 25см;
- производительность – до 0,05 га/час;
- масса конструкции – 67кг.
Возделывание большого участка земли является трудоемким и энергозатратным процессом, в котором не обойтись без использования технических приспособлений. Благодаря плугу, почву можно должным образом подготовить к посевной, а также обработать для избавления от бурьянов и сухостоя после сбора урожая.
Плуг крепится к механизированной технике, которая посредством высокой тягловой силы приводит агрегат в движение. В процессе работы с плугом верхний слой почвы поддевается лемехом, а после попросту переворачивается. Это позволяет не только взрыхлить землю, но и улучшить ее аэрацию. Более того, обработка почвы с помощью плуга уничтожает до 90% растущих на участке сорняков!
Как изготовить этот полезный агрегат, который необходим в каждом хозяйстве? Для начала нужно позаботиться о приобретении необходимых высококачественных материалов. Для лопастей плуга понадобится сталь толщиной порядка 5 миллиметров. Сам лемех следует сделать съемным, чтобы его периодически можно было доставать и заострять. Для корпуса используйте закаленную сталь, которую перед свариванием не помешает обработать противокоррозионными растворами.
Чтобы изготовить специальный функциональный отвал для плуга, обязательно придерживайтесь следующих рекомендаций:
- Из металлического листа вырежьте цилиндрическую рабочую поверхность отвала.
- С помощью листогиба выкроенные детали загибаются на 22-23 градуса, при этом последние строго подгоняются под необходимые форму и размер.
- Учтите, что размер полой металлической трубы для отвала составляет порядка 55-59 сантиметров в длину. Толщина стенок не должна превышать 5 миллиметров.
- Саму заготовку отвала нужно предварительно нагреть, чтобы затем произвести матричное выгибание.
Непосредственно корпус для круга можно изготовить из металлического листа толщиной не менее 3-4 миллиметров. Из него вырезается квадрат со сторонами 50 на 50 сантиметров, к которому нужно последовательно приделать лемех, боковые щитки и отвал. При этом следите за строгим соблюдением нужных углов между комплектующими плуга. Наличие зазоров или неточностей при монтировании может пагубно сказаться на долговечности агрегата. Сварив все детали между собой, нужно зачистить швы, а лемех с отвалом желательно зашкурить во избежание появления ржавчины.
Когда Вы освоите все тонкости изготовления плуга для мотоблоков и минитракторов можно переходить на более сложные задачи.
Плуг оборотный 5 корпусный на Т-150 (ПЛП-5-35):
Это 3D-модель 5-ти корпусного оборотного прицепного плуга ПЛП-5-35 на трактор Т-150 или другие трактора с тяговым классом 3 и выше. Используя данную 3D-модель плуга для производства, Вам не потребуются чертежи. Конструкция разобрана на более чем 100 деталей до мелочей. Проект создан 3D-формате CAD файлов *.STEP. Данный формат поддерживается множеством CAD-редакторов, в том числе и бесплатным FreeCAD.
Примечание. Работать с форматом STEP в программе FreeCAD не очень удобно. Программа требует много ресурсов компьютера для загрузки всех деталей устройства. Только лишь на открытия файла на среднем ноутбуке требуется около 10-ти минут. При возможности воспользуйтесь платной профессиональной программой AutoCAD.
Размеры
Размеры различных видов плуга могут различаться. Можно разглядеть характеристики деталей на примере поворотного экземпляра. Учитывается, что поворотный вид такового приспособления собирается из последующих оснований:
- боковой вертикальной детали полозка;
- горизонтальной плоскости снизу полозка;
- фронтальной отвальной части.
Самым производительным принято считать плуг, у которого режущий край снизу зафиксированного сошника находится на 20 мм ниже нижней части полозка, размещенного горизонтально. Очередной правильно выстроенной частью плуга является сравнение режущего края на боку зафиксированного сошника с режущим краем с боковой стороны отвала. Сошник и отвал не должны выдаваться больше чем на 10 мм за границы вертикальной плоскости с боковой стороны полозка.
Есть и очередной принципиальный аспект – скрепление передней плоскости сошника отвала без видимых щелей и зазоров, и в схожей плоскости. Если рассматривать эти детали подробней, то они должны быть отлично отполированными и, как зеркало, отражать любые поверхности. Не должно быть выдающихся частей крепежа ни при каких критериях. Как плуг ворачивается с земляных работ, его лучше почистить от осевшего грунта и сторонних частиц. Элементы, прошедшие полировку, нужно полить маслом либо промазать солидолом. Дальше механизмы необходимо растереть с помощью ветоши. Таким макаром получится уберечь конструкцию от брутальных наружных воздействий, которые могут привести к образованию коррозии на поверхности плуга.
Что касается 4-й верно выстроенной конструкции – к ней относится ровненькая передная поверхность сошника, которая составляет с плоской частью конструкции плуга угол в 20 градусов. Он будет приравниваться углу, расположенному в задней части выставленного сошника. Режущие боковины-кромки сошника и отвала так же будут иметь уголки в 20 градусов с основаниями с боковой стороны борозды. Притом кромка, расположенная на боку отвала, может быть немного округленной.
