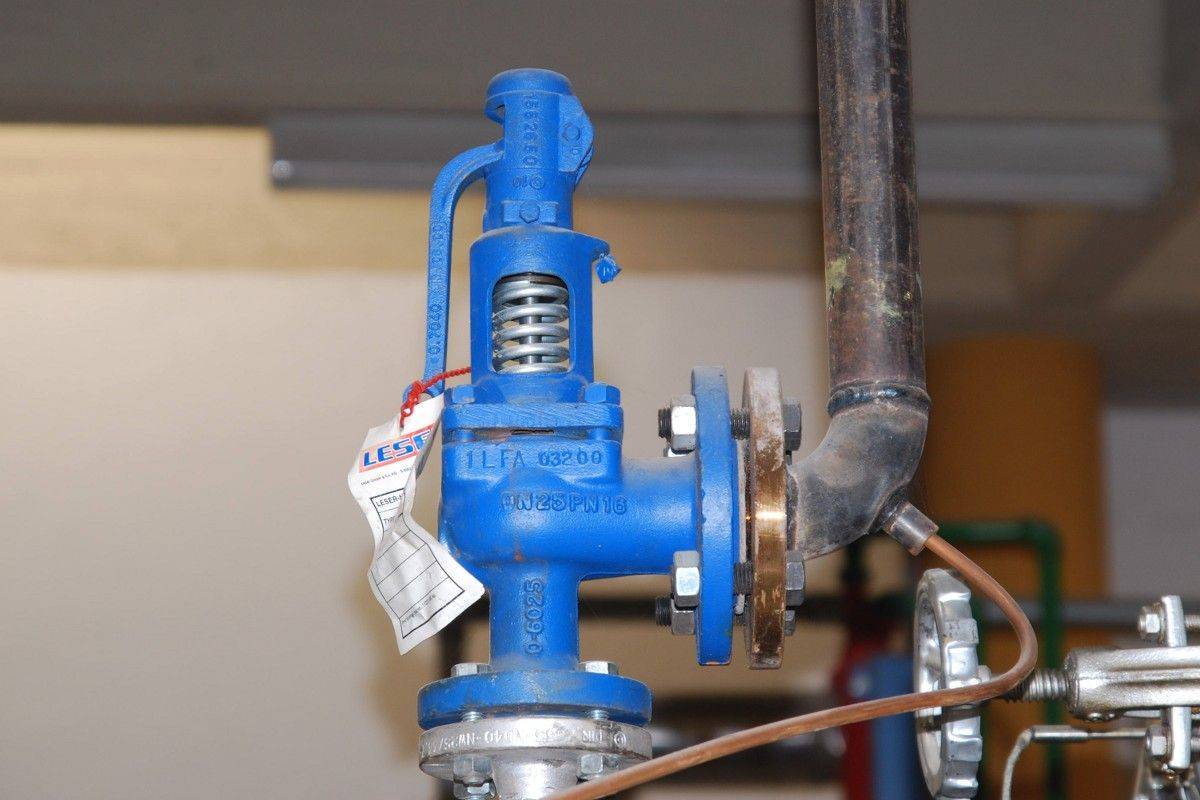

Предохранительный клапан

Особенности трехходовых аварийных клапанов

Предохранительные трехходовые клапаны для конструкции отопления используются в обогревательных системах при низких температурах в контуре.

Конструкция предусматривает наличие трех отверстий, где одно входное, а другие два – выводящие. Внутренние потоки регулируются заслонкой в форме шара или штока, а распределение жидкости осуществляется вращениями.

Клапан отвечает за то, чтобы все области контура были разграничены, плотность потока равномерно распределялась по всем зонам, температура нормализовалась.


Трехходовой клапан

При наличии системы теплого пола по напольному контуру нельзя пустить слишком горячий поток, потребуется его смешать с остывшей жидкостью, что обеспечивает трехходовая модель.

Работа происходит под контролем температурного датчика, который ставят в низкотемпературный контур. Тогда при отклонениях срабатывает механизм затвора, впускающий или ограничивающий выход жидкости из обратных труб.

Установка и регулировка узла безопасности

Установить предохранительный клапан на бойлер способен любой человек без помощи сантехника. Правильная монтажная схема указывает, что узел безопасности крепят на патрубок входа холодной воды в водонагреватель. Ниже идут краны, фильтра и другие элементы обвязки.

Устанавливается клапан на водонагреватель в такой последовательности:

  • Установка предохранительного клапана осуществляется непосредственно на патрубок входа холодной воды, идущий внутрь водонагревателя. Часто между ними ставят разъемный переходник – «американку» для удобства демонтажа при обслуживании.
  • На резьбу патрубка или переходника наматывают фум ленту для уплотнения соединения. Узел безопасности накручивают так, чтобы стрелка на корпусе была направлена в сторону бойлера.
  • При накручивании на водонагреватель предохранительного клапана нужно остановиться, когда почувствуется упор. На дешевых моделях монтажный предохранитель отсутствует. Деталь накручивают на четыре оборота. Больше проворачивать нельзя. Резьба патрубка закроет канал штуцера для слива воды.

После установки стоит заглянуть внутрь корпуса со стороны обратного клапана. Внутри отверстия виднеется седло и сама пластина запорного механизма. Для проверки работоспособности пальцем или карандашом надавливают пластину. Она должна податься внутрь, а при отпускании возвратиться на исходное место.

Когда вся схема будет собрана, приступают к регулировке узла безопасности:

  • Водонагреватель заполняют водой, подают напряжение и выставляют на терморегуляторе максимальную температуру. Предстоит подождать, пока произойдет полный нагрев, и автоматика отключит ТЭН.
  • Из штуцера должны появиться капли жидкости. Если их нет, прокручивают регулировочный винт до получения положительного результата.
  • После регулировки рычажком стравливают из бака немного воды, после чего возвращают механизм в закрытое состояние. Капель из штуцера прекратится. Внутрь бака поступит новая порция воды. ТЭН ее нагреет, и жидкость вновь начнет капать из штуцера.
  • Отрегулированный на максимальную температуру механизм всегда сработает при превышении допустимого рубежа. Теперь на регуляторе можно задать меньшую рабочую температуру, например, 50–60оС. При достижении такого порога из штуцера жидкость не будет капать.

На работоспособность рычага принудительного слива и срабатывания при максимальной температуре проверяют группу безопасности 1 раз в месяц. Если отсутствует регулировочный винт и не срабатывает механизм по нужным параметрам, деталь заменяют.

Для чего нужен предохранительный клапан на бойлер

Я не буду рисовать сложные схемы внутреннего строения клапана, так как ни Вам, и ни мне, как сантехнику, они не нужны, все равно чинить его Вы не будете, а опишу принцип его работы и почему он нужен для бойлера, и какие могут быть последствия если его не установить.

Предохранительный, сбросной, подрывной клапан, каждый его называет по-своему – это одно и то же – работает сразу в двух режимах, обратного клапана, и сбросного – в случае увеличения критического давления в водонагревателе он сбрасывает воду.

Чтобы Вам было проще понять, расскажу на примерах.

На бойлере не работает или не установлен клапан, и отключили подачу холодной воды (авария на трубопроводе, сантехник сбросил стояк и т.д.), а Вы открыли смеситель на горячей воде, попробовали – воды нет, закрыть забыли, доступ воздуха в водонагреватель пошел, и вода из бойлера начнет уходить в стояк холодной воды, и через время бак будет пустой, а тэн то будет греть, если не сработает автоматика, то это чревато выходом из строя. Конечно, нюансов и случаев много разных, но описываю случай с которым встречался лично. Такие случаи очень редки, но случаются. Это защитная функция обратного клапана, а теперь рассмотрим функцию сброса.

А вот случаи выхода из строя водонагревателей из-за поломки функции сброса воды в предохранительном клапане встречаются “сплошь и рядом”. Если не установлен, или вышел из строя предохранительный клапан, то при нагреве воды давление в баке увеличивается, лишнему давлению если некуда уйти, то в лучшем случае бак даст течь. Было несколько случаев в многоэтажках, когда давление воды повышалось на 2-3 атмосферы на несколько часов, 5 водонагревателей дали течь, а у одного оторвало низ по шву сварки, я обслуживал этот дом, и во всех случаях пришел на вызов, и в каждом случае предохранительный клапан был неисправен.

Почему не работает предохранительный клапан на водонагревателе?

Тут очень простой ответ – из-за качества воды, через некоторое время эксплуатации под него может поднести окалину, может образоваться “налет” от воды, может “прикипеть” заглушка регулирующая давление, и т.д..

Клапан в бойлере постоянно капает

Если в системе высокое давление, то клапан в бойлере может постоянно капать, иногда может и даже вода идти маленьким ручейком, и бороться с этим можно только установив редуктор давления. Если после установки клапана он не капал, а через время с него потекло, то с начала узнайте, не увеличилось ли давление воды в системе, если давление осталось прежним, то попробуйте установить новый.

Заканчивая статью, хочу сказать, предохранительный клапан на бойлер нужен, ставьте обязательно!!!

И небольшой совет: если из клапана все время сбрасывалась вода, а через какое-то время перестала, следует обратить на это внимание, возможно он вышел из строя, и пора его заменить. Удачи Вам!!!

Удачи Вам!!!

Как выбрать предохранительный клапан

Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.

В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.

Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.

Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.

При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.

Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.

Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.

Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.

Рекомендуем ознакомиться:  Для чего нужен обратный клапан на воду и как его правильно установить?

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

  1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.
  2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

Устройство клапана

Конструктивными элементами клапанов для предохранения от излишнего давления являются следующие основные элементы:

  • корпус
  • крышка
  • колпак
  • затвор
  • шток и пружина на нем
  • устройство для открытия клапана под «принуждением»

В корпусе на резьбе монтируется так называемое «седло». На него устанавливается золотник. Он фиксируется на оси клапана при помощи направляющей втулки. Седло вместе с золотником образуют затвор. В золотник вставляется шток. Он прижимает золотник к седлу за счет усилия пружины. Степень сжатия пружины регулируется нажимным винтом с контргайкой.

В колпаке размещено устройство принудительного открытия клапана. Оно состоит из рычага, который закрепляется на оси с вилкой. Для полного и быстрого открытия клапана предусмотрено специальное поджимное кольцо. Оно фиксируется отворотом стопорного винта.

Устройство принудительного открывания необходимо для проведения проверки работоспособности оборудования время о времени. Детали предназначенного для использования в жидкостях и газах оборудования покрываются специальным антикоррозийным составом.

Предохранительные клапаны в обязательном порядке проходят ревизию и проверку в специализированных лабораториях. Или непосредственно на месте применения (в случаях невозможности отправить прибор на обследование в лабораторию). Проверяется работоспособность оборудования, целостность деталей, качество уплотнителей. Срок проверки устанавливает организация с соответствующими полномочиями. Ревизия осуществляется по графику. Но не реже одного раза в год. Нужно это в первую очередь для того, чтобы ваша система отопления могла функционировать нормальным образом.

Основания для монтажа защитного элемента

В систему отопления поступает вода с температурой не более 15°С. Перемещаясь внутри системы, используемый теплоноситель постепенно нагревается, увеличивается в объеме, соответственно, давление становится больше. По причине его увеличения растет нагрузка на изделия.

Если давление станет выше 3,5 бар, можно столкнуться со следующими неприятностями:

  • протечки в трубопроводных элементах;
  • поломки деталей, выполненных из полимера;
  • взрыв нагревательного топливного бака;
  • короткое электрическое замыкание в электросистеме.

В стандартных твердотопливных отопительных котлах теплоотдача медленно увеличивает температуру. Жидкость, используемая как теплоноситель, перегревается довольно быстро по причине того, что теплогенератор функционирует по инерции.

Чтобы предотвратить стремительный перегрев, необходимо устанавливать специальную группу обеспечения безопасности. Она состоит из таких элементов, как:

  • манометр для замера уровня давления;
  • воздухоотводчик для устранения воздушных масс;
  • предохранительный защитный клапан.

Принцип работы клапана выглядит следующим образом:

  1. При активном горении твердого топлива вода естественным образом нагревается до необходимой температуры.
  2. Перекрывает поток воздуха, на основании чего затухает огонь.
  3. Топка производит тепло.
  4. Теплоноситель нагревается до 95°С.
  5. Жидкий состав закипает, начинает испаряться.
  6. Давление скачкообразно увеличивается.
  7. Активируется предохранительный клапан, который контролирует безопасность системы отопления.
  8. Устройство моментально активирует затвор, позволяет нагретому пару выйти наружу.
  9. Давление снижается до стандартного.
  10. Предохранительный клапан, применяемый для защиты системы отопления, возвращается в ранее установленное положение.

Клапан защиты монтируется в котлах особого твердотопливного типа, в более современных моделях – паровых и обычных печах, где присутствуют водяные контуры.

Если купить современные системы отопления, предлагаемые известными брендами, дополнительно предохранительные защитные комплектующие приобретать не придется. Этот элемент присутствует в оборудовании изначально.

В старых моделях потребуется произвести самостоятельную установку защищающего предохранительного клапана. Монтируют его внутри теплообменника или в трубе, которая присоединяется к котлу.

Принцип действия

Большинству рядовых пользователей, сталкивающихся с закрытыми системами водяного отопления, знаком только один вид предохранительной арматуры – простой пружинный клапан с фиксированной настройкой, изображенный на фото. Причина понятна – указанные элементы устанавливаются повсеместно на любые котлы, поскольку входят в состав группы безопасности вместе с манометром и воздухоотводчиком.

Давайте разберемся, как работает обычный аварийный клапан, показанный выше на схеме:

  1. В нормальных условиях мембрана, прикрепленная к штоку и подпираемая пружиной, плотно сидит в седле и герметично перекрывает проход.
  2. Если происходит перегрев теплоносителя, он расширяется и создает в закрытой системе избыточное давление, частично компенсируемое расширительным баком.
  3. Когда величина подпора воды достигает порога срабатывания клапана (обычно – 3 Бар), пружина под ее воздействием сжимается и мембрана открывает проход. Автоматический сброс закипающего теплоносителя производится до тех пор, пока пружине не хватит силы снова закрыть проходное сечение.
  4. При возникновении аварийной ситуации хозяин дома может сам выполнить сброс избыточного давления, повернув рукоятку в верхней части изделия.

Несколько слов о том, где ставится сбросной клапан вместе с группой безопасности в закрытой системе отопления. Его место – на участке подающей магистрали в непосредственной близости от котла (рекомендуется не далее 0.5 м).

Наглухо соединять патрубок изделия с канализацией не стоит – мокрые пятна либо лужицы укажут на срабатывание клапана и проблемы в отопительной сети. Например, вышел из строя расширительный бак или дал сбой циркуляционный насос при работе с твердотопливным котлом (возможно, отключали электричество). Нередко устройство начинает подтекать из-за попадания мусора между седлом и тарелкой. Больше о его работе рассказывается в видеосюжете:

Уточняющая информация. Сбросные пружинные клапаны мастера и монтажники называют подрывными, потому что напор теплоносителя сжимает пружину и вызывает подрыв мембраны. Не путайте их со взрывными элементами, устанавливаемыми на дымоходы промышленных котельных, сжигающих природный газ.

Назначение и принцип работы трехходовых предохранительных клапанов несколько отличается от других вариантов и вот ключевые их отличия:

  • применение допустимо в низкотемпературных системах отопления для охлаждения носителя;

  • есть возможность регулировать изделие вручную или с помощью электропривода;
  • наличие одного входного и двух выходных отверстий;
  • для регулировки потока есть специальная заслонка в виде шара или штока, который направляет его в нужное отверстие.

Такие клапаны чаще всего применяются в системах отопления, которые включают в себя «теплые полы». Таким способом вода для обогрева полов будет гораздо прохладнее, чем вода в радиаторе.

Для изготовления трехходовых предохранительных клапанов применяют:

  • сталь;
  • латунь;
  • чугун.

Латунные конструкции наиболее распространены при установке домашних систем отопления, а стальные и чугунные больше характерны для более крупных установок промышленного назначения.

Также стоит обратить внимание да взрывной предохранительный клапан, который способен предотвратить взрыв горючих газов или угольной пыли. Они сделаны таким способом, что если вещество взрывается, то повреждается лишь мембрана конструкции, а трубопровод остается невредимым

Изделие такого типа работает в автоматическом режиме. В зависимости от давления, их различают несколько их видов:

  • с давлением до 2 кПа;
  • до 40 кПа;
  • 150 кПа включительно.

Как работает редукционный клапан

Рассмотрим принцип работы прямых и непрямых редукционных клапанов.

Для этого будет рассмотрены схемы простейших редукционных клапанов.

Редукционный клапан прямого действия

Основные элементы конструкции редуктора прямого действия следующие:

  • Цилиндрический корпус имеет входной и выходной патрубок.
  • По корпусу изнутри двигается золотник переменного сечения. Он может перекрывать входной и выходные патрубки.
  • Сверху золотник поджат пружиной.
  • Сила прижима задается регулировочным винтом.

Давление на входе (Рн) не вызывает перемещения золотника. Когда давление на выходе (Рред) падает ниже заданной величины, пружина отжимает сердечник вниз, открывая выходной патрубок и соединяя его с центральной камерой. Рн начинает действовать и на нижний срез золотника, отжимая его вверх, сжимая пружину и перекрывая выходной патрубок. По мере расхода жидкости потребителем в выходном патрубке Рред снижается, и пружина снова отжимает поршень вниз. Рабочий цикл повторяется.

Рн воздействует на обе поверхности камеры золотника с равной силой и не вызывает его продольного перемещения. Рред и сила пружины действуют на поршень в противоположных направлениях. Сила воздействия пружины задается регулировочным винтом. Чем сильнее он завернут, тем больше эта сила и тем большее давление воды требуется, чтобы ее уравновесить.

При росте Рред поршень будет двигаться вверх, постепенно перекрывая просвет входного патрубка, при этом будет снижаться и подача рабочей среды, снижая, таким образом, Рред.

Как только Рред снизится до заданной величины, пружина начнет отжимать поршень вниз, увеличивая просвет и поступление рабочей среды. Рн начнет увеличиваться. Одновременно этот механизм выполняет и функции обратного клапана.

В этом случае разумно применить редукционный клапан давления непрямого действия.

Редукционный клапан непрямого действия

Применение таких устройств дает возможность снизить зависимость колебаний давления от расхода.

Устройство редуктора непрямого действия заметно сложнее, чем прямого.

Входной поток проходит чрез просвет между конической частью поршня золотника и седлом, и далее- в отводной канал. Сила давления в этом канале действует на нижний срез поршня золотника, отжимая его вверх. Это давление уравновешивается силой сжатия главной пружины и давлением на верхнюю часть поршня, куда рабочая среда поступает через дросселирующую заслонку. Далее отводной канал подходит к подпружиненному шарику, перекрывающему выход в дренажный патрубок. Сила сжатия этой пружины изменяется с помощью регулировочного винта.

Технические требования к предохранительным клапанам

Основное требование, предъявляемое к аварийной арматуре- это надежность и четкость срабатывания. Достигается это за счет:

  • Быстрое открытие при достижении порога срабатывания.
  • Достаточная пропускная способность при открытии.
  • Четкое закрытие при снижении напора до допустимого уровня.
  • Гарантия герметичности и отсутствие утечек при нормальном напоре до и после срабатывания.
  • Безотказность в течении паспортного срока эксплуатации и проектного числа срабатываний. Стабильность параметров упругих элементов и качества поверхностей золотника и седла.

Вся предохранительная арматура обязательно должна периодически испытываться на работоспособность, целостность и качество уплотнений. Для этого ее демонтируют и направляют в сертифицированную поверочную лабораторию или испытательный центр. Для предохранителей, работающих в сложных установках непрерывного цикла, допускается проверка на месте. Ее проводят методом испытания в действии.

Устройство и работа

В устройстве предохранительного клапана для водонагревателя нет ничего сложного. Чаще всего узел безопасности выполнен цельной деталью. Внутри одного корпуса заключается предохранительный и обратный клапан.

Схема стандартного изделия выглядит так:

  • Бронзовый корпус внутри имеет две камеры. Конструкция напоминает букву «Т». На корпусе камеры обратного клапана нарезано две резьбы для крепления к водопроводу. Корпус камеры предохранительного клапана оснащен штуцером для сброса воды.
  • Внутри обратного клапана стоит пружина, удерживающая шток, на котором закреплена круглая пластина. В закрытом состоянии она предотвращает обратный ток воды из бака внутрь пустого водопровода.
  • У предохранительного клапана аналогично есть шток с пружиной и круглой пластиной. Большинство моделей оснащены рычажком принудительного сброса воды. Этот элемент напрямую связан со штоком.

В комплекте с водонагревателем идут обычно самые дешевые предохранительные клапана без рычажка. Их лучше выбросить и купить качественное изделие.

В общих чертах принцип работы предохранительного клапана выглядит так:

  • Во время разбора воды давление внутри бака падает. Предохранительный клапан закрыт. Из-за разницы давления открывается обратный клапан и начинается подпитка бака. Когда давление водопровода и внутри емкости сравняется, обратный клапан закрывается.
  • Термостат бойлера включает ТЭН. Жидкость начинает нагреваться, увеличиваясь в объеме. Если давление дошло до критической отметки, а разбора воды нет, срабатывает предохранительный клапан. Горячая жидкость сливается через штуцер. После нормализации давления пружина возвращает механизм в исходное положение.

Термостат постоянно следит за заданной температурой и периодически включает ТЭН. Если отсутствует разбор, давление постоянно будет увеличиваться при каждом повышении температуры воды. В этот период из штуцера капает жидкость. Это нормальный рабочий момент. Чтобы вода не лилась на пол, к штуцеру фиксируют хомутом прозрачный армированный шланг, отводя его конец в канализацию.

Предисловие

1. РАЗРАБОТАН ОАО «НИИХИММАШ» Российской Федерации. ВНЕСЕН Госстандартом России.

2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 21 от 30 мая 2002 г.). За принятие проголосовали:

Наименование государстваНаименование национального органа по стандартизации
Азербайджанская РеспубликаАзгосстандарт
Республика АрменияАрмгосстандарт
Республика БеларусьГосстандарт Республики Беларусь
Республика КазахстанГосстандарт Республики Казахстан
Кыргызская РеспубликаКыргызстандарт
Республика МолдоваМолдова-Стандарт
Российская ФедерацияГосстандарт России
Республика ТаджикистанТаджикстандарт
ТуркменистанГлавгосслужба “Туркменстандартлары”

3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 19 сентября 2002 г. № 335-ст межгосударственный стандарт ГОСТ 12.2.085-2002 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2003 г.

4. Настоящий стандарт гармонизирован с международным стандартом ИСО 4126-91 в части терминологии и определений и Германским стандартом AD-Merkblatt A1-88 «Предохранительные устройства от превышения давления. Обеспечение сохранности от разрушения» в части расчета пропускной способности.

5 ВЗАМЕН ГОСТ 12.2.085-82

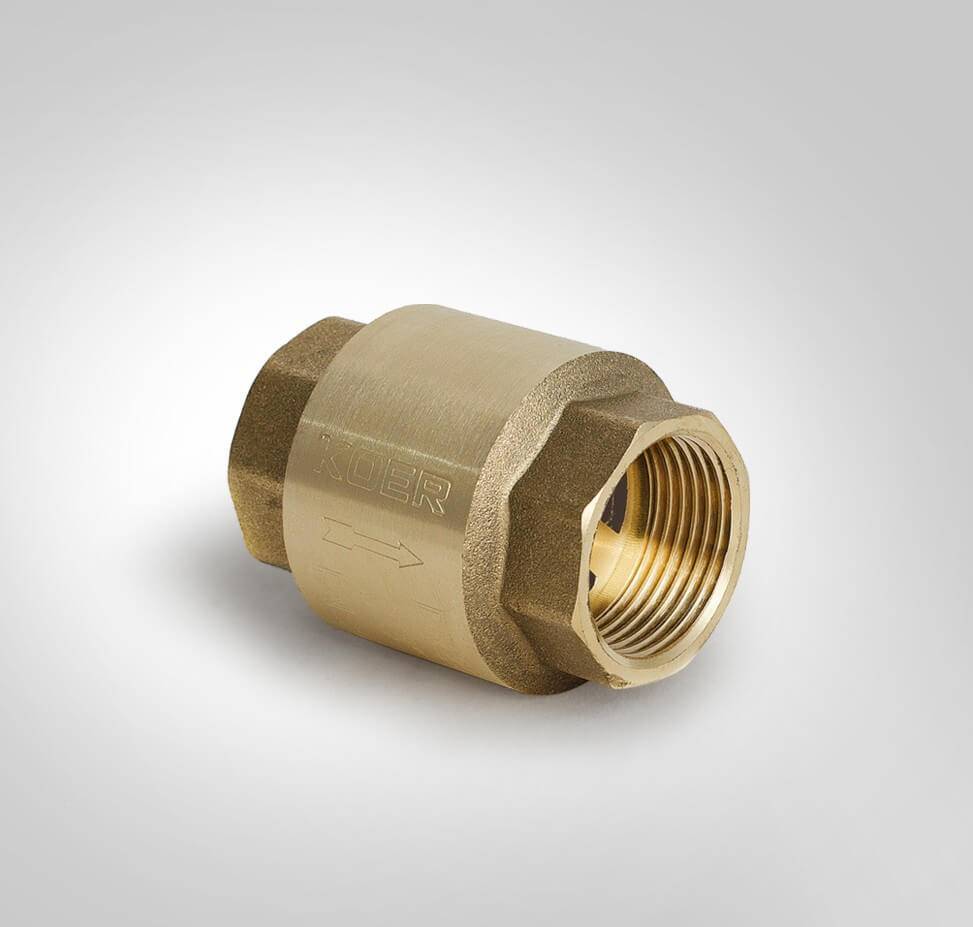

Правила установки обратного клапана

Определяясь, куда ставить обратный клапан на отопление, руководствоваться нужно, в первую очередь, требованиями проекта. Если схема разводки требует обязательного наличия обратного клапана, он должен быть установлен в нужном месте и с учетом всех требований и норм. Как правило, такую арматуру устанавливают в момент обвязки трубопроводом отопительного котла.

Обратите внимание, что для правильного монтажа обратного клапана нужно грамотно подобрать его разновидность в соответствии с рабочим давлением и температурой теплоносителя

Кроме того, важно монтировать изделие таким способом, как было указано производителем в техническом паспорте к арматуре. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы

Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы

Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы.

Установка обратных клапанов на отопительную систему позволяет справиться сразу с несколькими задачами. В первую очередь, такие устройства позволяют предотвратить негативные последствия для системы отопления в случае возникновения внештатных ситуаций. Кроме того, это своеобразная страховка от излишних затрат на ремонт в будущем. Еще один важный момент – согласованность работы различных приборов, закольцованных в одну систему. Она достигается как раз за счет установки запорной арматуры.

Таким образом, если вы беспокоитесь о долговечности и надежности работы отопления и не хотите иметь в будущем дополнительных расходов, то вам определенно стоит предусмотреть наличие обратного клапана в отопительном контуре.

Оборудуя систему отопления, важно не только продумать параметры ее главных функциональных частей (трубы, нагревательный котел и пр.), но и уделить внимание ее малым составляющим и механизмам, от качества установки которых во многом будет зависеть теплоснабжение. Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя. Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

О том, каким может быть сбросной клапан для отопления, а также об особенностях его устройства и подключения далее и пойдет речь.

Выбор аварийной арматуры

При проектировании системы водоснабжения, отопления или технологической установки необходимо четко определить предельные значения давления, допустимые для ее компонентов или участков сети. При этом учитываются такие параметры, как:

  • производительность бойлера или главного насоса;
  • объем и рабочая температура рабочей среды;
  • особенности ее циркуляции.

Исходя их этого, определяют тип, сечение, пропускную способность, пороговое значение срабатывания, скорость срабатывания и время возвращения в исходное состояние, а также количество и места монтажа предохранительной арматуры.

В бытовых отопительных системах чаще всего применяются пружинные клапаны. Для жидкостных сред вполне достаточно использовать устройства низкого или среднего подъема. Пропускная способность должна обеспечивать быстрый сброс напора до допустимых величин.

Конструкция корпуса определяется местом сброса излишнего количества рабочей среды. Если она будет сбрасывать непосредственно в окружающую среду- достаточно клапана открытого типа. Если сброс должен происходить в дренаж- потребуется корпус с выходным патрубком соответствующего типа присоединения. Чаще всего используют резьбовой или ниппельное.

Ни в коем случае нельзя приобретать клапан с завышенным относительно расчетного порогом срабатывания. Такое устройство не откроется в нужный момент. Это может привести к повреждению оборудования или даже к полной аварии системы.

Предохранительные клапаны непрямого действия

Характеристика клапана непрямого действия

Предохранительные клапаны обычно устанавливаются в напорную линию параллельно. В случае достижения давления настройки предохранительный клапан открывается и пропуская поток (или часть потока) из напорной линии в сливную.

Предназначение пружинного клапана

Опасное превышения давления в системе возникает в результате внешних и внутренних факторов. К повышению приводит как неправильный сбор тепломеханических схем, вызывающий сбои в функционировании оборудования, попадание тепла в систему от посторонних источников, так и внутрисистемные физические процессы, которые не предусматриваются стандартными условиями эксплуатации, периодически возникающими в системе.

Предохранительные изделия — обязательная часть любой бытовой или промышленной системы, работающей под давлением. Установка предохранительных механизмов осуществляется на трубопроводах в компрессорных станциях, на автоклавах, в котельных. Клапаны выполняют защитные функции на трубопроводах, по которым транспортируются не только газообразные, но и жидкие вещества.

Классификация оборудования

Существуют следующие виды предохранительных клапанов:

  1. Клапан пружинный.
  2. Клапан мембранный.
  3. Клапан обратный.

Предохранительный клапан пружинного типа является наиболее распространенным. Особенно часто применяется в системах при отоплении и горячем водоснабжении. Его основными преимуществами являются сравнительно простая конструкция и легкое регулирование.

Двухпозиционные агрегаты, клапаны прямого и непрямого действия – это разновидности оборудования пружинных предохранительных клапанов.

Существуют механизмы рычажного типа, которые тоже защищают систему от чрезмерно повышенного давления. Они состоят из золотника и груза. Так же в них есть рычаг. Эти устройства очень громоздкие. Поэтому применяются на трубах с диаметром более 50 сантиметров.

Предохранительные клапаны мембранного типа имеют в своей конструкции мембрану. Это ее основной элемент. Принцип действия состоит в разрыве мембраны. Разрыв происходит при повышении напора до критического уровня.

Такие клапаны герметичные, простые в изготовлении. И отличаются быстротой срабатывания. Но они требуют смены мембраны после каждого срабатывания. По этой причине рядом с мембранным клапаном всегда ставят пружинное устройство. Мембранные предохранительные клапаны бывают двух видов:

  • с разрывной мембраной
  • с хлопающей мембраной

Первый тип применяется в жидкостях и газообразных средах. Мембрана имеет форму купола, и бывает плоская форма мембраны. С изменением силы давления мембрана разрывается.

Второй вид мембранного клапана используется в рабочих средах с газообразным состоянием. При изготовлении мембраны используют специальную ткань из каучука. Вверху и внизу такой мембраны предусмотрены ножи.

Если давление повышается или понижается до определенных пределов, мембрана только выгибается. А если давление изменяется до критической отметки, мембрана касается ножей, и разрезается. Или, при недостаточном давлении, происходит пополнение запасов пара от дополнительной емкости. Таким образом происходит защита труб от перепадов давления при помощи мембранного предохранительного клапана.

Обратный предохранительный клапан устанавливается при использовании водонагревательного оборудования. Он необходим для предотвращения повышения рабочего давления внутри нагревательных приборов.

При определенных условиях в системах отопления и водоснабжения жидкость может начать течь в обратном направлении. Довольно частый пример – это когда горячая вода передавливает холодную или наоборот. Для таких случаев необходим обратный предохранительный клапан.

Маркировка устройств

Предохранительные клапаны подлежат обязательной маркировке. На корпус предохранительного клапана наносятся:

  • обозначение изделия
  • стрелка, которая указывает направление потока среды
  • значение номинального давления
  • значение номинального диаметра клапана
  • заводской номер клапана
  • дата изготовления

Маркировочную табличку прикрепляют, как правило, к крышке клапана или к наружной поверхности выходного фланца

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
