Принцип работы бензопилы хускварна

Где выбрать и купить бензопилу Husqvarna

Чтобы нивелировать риск приобретения фальсифицированной продукции, необходимо пользоваться услугами официального дилера «Хускварна», который предлагает оригинальные цепные пилы по выгодным ценам без посреднических надбавок. Здесь же можно получить профессиональную помощь при выборе модели и купить качественные расходные материалы, аксессуары и экипировку:

масло и дозирующую канистру для приготовления топливной смеси;
свечи зажигания;
запасные цепи и пильные шины;
смазку для режущей гарнитуры;
заточные комплекты;
брюки с защитой от порезов, перчатки, очки, ботинки, наушники и т.д.

Особенности и области применения бензопил Husqvarna 235 и 257

Эти модели обладают скромным весом и легкостью в управлении, что делает их оптимальными вариантами для садовода-новичка. Благодаря новой технологии X-TORQ двигатели инструментов выбрасывают почти в 3 раза меньше переработанных газов, чем аналоги из этой же ценовой категории.

Среди других особенностей моделей выделяется:

Мощность пил – не более 2 л. с. каждая;
Емкость бачка для масла – 210 и 250 мл. соответственно;
Объем бачка для горючего – по 305 мл в каждой модели;
Вес в собранном для работы виде – 5,2 и 5,5 кг соответственно.

Данные пилы хорошо подходят для распиливания бревен, диаметром не более 20 см, срезания сухих веток, а также могут использоваться для валки небольших деревьев.

Нужна ли разборка

Регулировать карбюратор бензопилы можно вообще без какой-либо разборки, в редких исключения придётся лишь снять крышку воздушного фильтра. Здесь имеется немалая доля противоречия: с одной стороны бензопила рассчитана на беспрепятственный доступ к механизму регулировки, с другой — обращаться к нему рекомендуется как можно реже.

Правда, опытные вальщики и пильщики всегда имеют при себе плоскую отвёртку с длинным жалом и периодически подстраивают карбюратор. Объясняется это просто: при изготовлении бензопилы её карбюратор проходит грубую регулировку, рассчитанную на определённый состав воздуха и топлива. Понятно, что условия на месте работы отличаются от стендовых.

При смене марки бензина или, например, повышении влажности воздуха опытный пользователь бензопилы всегда подкорректирует качество смеси для большей производительности и меньшего износа поршневой части. Но это, повторимся, требует немалого опыта работы с конкретной бензопилой и знания особенностей её поведения. К тому же регулировка происходит невероятно тонкая — винты подкручивают всего на 1/10. 1/20 оборота.

Другой повод для регулировки — ремонт или замена карбюратора. В любом случае, настройку качества смеси нужно проводить, только если исправность карбюратора достоверно известна (нет мусора, прокладки не травят), воздушный фильтр чист, свеча, сцепление и система зажигания в полном порядке. Иначе велика вероятность, что неисправность в один момент устранится и регулировка резко станет некорректной, а двигатель начнёт работать на износ.

Основные неисправности и способы их устранения

Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.

Бензопила Хускварна не заводится

Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.

В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.

Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.

Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.

В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.

Если пила заводится, но плохо

Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.

Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.

Цепь бензопилы крутится на холостом ходу

Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.

Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.

Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ

Почему бензопила Хускварна глохнет при нажатии на газ

Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.

Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.

Почему не смазывается цепь на бензопиле Хускварна

Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.

Причин может быть несколько:

Неисправность масляного насоса;
Засор фильтрующего элемента, установленного в баке;
Неисправность сапуна масляного бака;
Разрыв масляного шланга;
Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
Засор масляного канала в корпусе пилы;
Засор канала подачи масла в шине;
Неисправность шестерни привода масляного насоса.

Принцип функционирования карбюратора на двухтактном двигателе бензопилы

Продолжаем разбираться пошагово с принципом работы карбюратора двухтактных двигателей бензопил. Такие знания будут полезны не только для новичков, но и для тех, кто желает самостоятельно отремонтировать, отрегулировать или настроить карбюратор. Знать принцип работы нужно и для того, чтобы понимать, почему возникают те или иные дефекты в работе инструмента.

Итак, топливо проходит через фильтрующий элемент, и достигает иглы, которая на схеме ниже обозначена под номером 11.

Теперь предстоит разобраться с принципом работы второй мембраны карбюратора, которая показана на схеме под номером 13. Под мембраной находится защитная пластина с отверстием, через которое поступает воздух. На схеме ниже показано движение воздуха.

Под номером 14 на схеме показано топливо в камере карбюратора. Однако оно в эту камеру не попадет, пока не откроется игла 11 (не сместится вниз). Для перемещения иглы и применяется мембрана 13, которая соединена с иглой через коромысло. Пружинный механизм возле коромысла предназначен для возвращения мембраны 13 в исходное положение.

Стоит отметить, что мембрана выполнена из гибкого материала, поэтому под воздействием штока от коромысла она прогибается. Чтобы открыть иглу, мембрана должна сместиться вверх, воздействуя тем самым на шток, и через коромысло произойдет перемещение иглы в нижнее положение, что повлечет за собой поступление топлива в камеру.

Чтобы понять, по какой причине происходит прогибание или перемещение мембраны 13, за счет которой происходит открытие иглы для поступления топлива в камеру, понадобится еще выяснить особенности поступления воздуха в механизм.

Как следует действовать, если бензопила отказывается заводиться

Первым делом не впадайте в отчаяние и не начинайте хаотично крутить регулировочные винты карбюратора.
Отложите в сторону бензопилу примерно на 15 минут. Вполне возможно, что причиной проблемы стала залитая бензином свеча.
Еще раз попытайтесь завести бензопилу, выполняя все требования инструкции по эксплуатации, но, не активируя при этом страхующий пильный тормоз. Дело в том, что включение пильного тормоза намного затрудняет старт бензопилы, а если надежно и правильно удерживать устройство в руках, то никакая дополнительная страховка от несчастных случаев вам не понадобится.
Выкрутите крепеж, снимите верхнюю крышку бензопилы и достаньте из нее контейнер с воздушным фильтром. Этот прием также намного облегчает процесс запуска бензопилы. Заодно можете провести профилактическое обслуживание фильтра, удалив из него скопившуюся пыль, грязь и мусор.
Если есть возможность – замените залитую свечу зажигания запасной. Если запасная свеча отсутствует – выкрутите старую, прокалите ее на открытом пламени, установите на место и попытайтесь вновь завести без воздушного фильтра.
Если явно ощущается запах бензина – выкрутите свечу зажигания, а бензопилу переверните так, чтобы излишек бензина вытек через отверстие. После этого в перевернутом состоянии несколько раз дерните шнур зажигания (примерно раз 10), чтобы обеспечить свежим воздухом камеру сгорания. Вкрутите новую свечу или прокаленную на огне, после чего еще раз попытайтесь завести бензопилу, не подключая воздушный фильтр.
Загляните в отверстие для свечи зажигания. Если поршень совершенно сухой, то возможно, что причиной проблемы со стартом является засор в карбюраторе или же попадание внутрь него воды, которая не дает бензину попасть в камеру. Наберите в медицинский шприц немного топлива (примерно 1 см³) и впрысните в камеру. Вкрутите обратно свечу и попробуйте вновь завести двигатель. Если он заведется, то причину засора должно смести сильным потоком.
Перед выполнением двух последних приемов надо внимательно следить, чтобы свеча зажигания оставалась сухой.
Затем визуально убедитесь, что свеча зажигания дает искру. Бывает и так, что причиной поломки является вышедший из строя модуль электронного зажигания. Хотя при некоторых его неисправностей искра также может проскакивать.
Освободите крепежные болты глушителя бензопилы и отделите его от корпуса, стараясь не повредить прокладку между глушителем и цилиндром. Повторяя указанные выше операции, попробуйте завести бензопилу без глушителя и воздушного фильтра. Через открывшееся отверстие со стороны глушителя можно оценить состояние поршневой системы, неспешно дергая стартер и двигая поршень. Если вы наблюдаете присутствие глубоких заусениц, царапин на поверхности цилиндра или поршня, или же намертво зажатого кольца в проточке – значит, двигатель уже не заведется, так как пришла в негодность его поршневая.

Если предложенный выше алгоритм не помог – следует обратиться за помощью к квалифицированным мастерам и наладчикам из сервисного центра.

Каждый человек, который знаком с бензоинструментом знает, что иногда техника работает с перебоями, а может в один момент заглохнуть и больше не завестись. Причин, по которым не заводится бензопила очень много, постараемся рассмотреть наиболее частые из них.

ВАЖНО!!!

Опытный электрик слил в сеть секрет, как платить за электроэнергию вдвое меньше, легальный способ…

Инструкция по эксплуатации бензопил марки Husqvarna

Для того, что продлить сроки эксплуатации бензопилы и уменьшить износ ее основных деталей, необходимо внимательно изучить и придерживаться всех советов, указанных производителем в руководстве по применению. Ниже перечислим ряд наиболее распространенных вопросов, связанных с эксплуатацией китайской и шведской бензопилы производства Husqvarna, и дадим детальные ответы на них.

Какой бензин заливать в бензопилу Хускварна?

Чтобы приготовить заправочную смесь для бензопил Хускварна, следует использовать топливо марки АИ-92. Крайне редко в инструкциях по эксплуатации к более новым моделям данной марки указывается, что для приготовления смеси можно использовать 95-ый бензин.

Как показывает практика, лучше этого не делать, так как страна-производитель садовых инструментов Хускварна – Швеция, бензин в которой гораздо лучше по качеству, чем в странах постсоветского пространства.

Какое масло подходит для бензопилы Хускварна?

Запчасти в конструкции бензопил компании Husqvarna могут прослужить достаточно длительное время при условии, что владелец инструмента не будет экономить на моторном масле.

Для разбавления заправочной смеси можно использовать масло на основе минералов или синтетики. Второй вариант всегда будет стоить дороже, но и эффект от его применения будет в разы лучше.

Соотношение бензина и масла для бензопилы Хускварна

На соотношение используемого бензина и масла влияет мощность имеющейся в распоряжении бензопилы. Если мощность инструмента меньше 2 л. с., – то пропорция бензина и масла будет составлять 1:40. Иными словами, в 1 литре горючего нужно разбавлять 25 мл моторного масла. Если мощность бензопилы Husqvarna составляет более 2 л. с., то разводить бензин для бензопилы Хускварна потребуется в пропорции 1:50, то есть, в 1 литре топлива разбавлять 20 мл масла.

Правильная обкатка бензопилы Хускварна

Производить обкатку следует не только перед первым применением агрегата марки Husqvarna, но после каждого длительного хранения инструмента. Выполняется эта процедура в таком порядке:

Заведите бензопилу и дайте ей поработать в течении 2–3 минут. При этом распиливать ветки или бревна категорически запрещено;
После этого переходите к спиливанию мелкие сучья;
Еще через полчаса можно начинать распиловку крупных бревен.

Обязательно придерживайтесь указанных инструкций – это поможет вам продлить сроки эксплуатации мотора и карбюратора.

Подделка куплена, что дальше?

Что делать, если вы поспешили и уже купили китайскую бензопилу под названием “Хускварна” 5200? Главное — не расстраиваться и приготовиться к тому, что все ремонтные и регулировочные работы вам придется выполнять самостоятельно. Скорее всего, инструкцию по эксплуатации в комплекте к пиле вы не найдете, поэтому, чтобы правильно завести инструмент, обратитесь к видео инструкции:

Что касается ремонта и регулировок карбюратора, смазки и прочая — конструкция ДВС и других систем у всех бензопил идентична, за исключением некоторых нюансов, поэтому можно руководствоваться аналогичными устройствами. Характеристики также полностью не представлены, китайский изготовитель указал только самые основные:

Модель	Husqvarna 5200
Объем цилиндра	25 см3
Количество оборотов на холостом ходу	3 тыс. об/мин.
Длина шины	40 см.
Емкость бачка для горючего	550 мл.
Объем бака для смазки цепи	260 мл.
Вес в готовом к работе виде	5,3 кг.

В утешение можно сказать то, что этот инструмент тоже работает, при соответствующем обслуживании бензопила может проработать достаточно долго до первого ремонта. Запчасти недорогие — это тоже является большим плюсом.

Обзор моделей бензопил их отличие

Бензопила Хускварна 236 предназначена для бытового использования. Она может быть оснащена шиной в 35 или 40 см. Все вышеперечисленные опции в инструменте имеются, обеспечивая лёгкий запуск даже в зимнее время. Она экономично расходует горючее и в два раза сократился выброс продуктов сгорания.

Компактная модель, оборудованная экономичным двигателем, универсальна. Объём камеры сгорания 38 см 3 , объёма топлива 0,3 литра хватает на час непрерывной работы. Система смазки цепи принудительная, включает бачок 0,2 л, но возможно и шприцевание через специальное отверстие.

Отзыв мастеров, работавших на профессиональных пилах, которым есть с чем сравнить, отмечают мягкость распила и эргономику модели. Они же предупреждают, что попадают экземпляры с не отрегулированным карбюратором. Такие изделия заменяют, проблема решается просто. Других замечаний по пиле не выявлено.

Бензопила Хускварна 142

удобная для удержания ручка;
лёгкий запуск обеспечивает стартовая пружина;
цепной инерционный тормоз уменьшает отдачу при запиливании древесины;
равномерное распределение веса с разделением блоков мотора и топливного бака дополнительно уменьшает вибрацию;
кованый трёхсекционный коленвал увеличивает мощность пилы.

Работать на высоте можно не с любым инструментом. На лесах трудно сохранять равновесие под нагрузкой. Поэтому лицам, связанным с возведением дачных построек подойдёт именно эта, надёжная бензопила Хускварна 142 американского производства.

Технические характеристики пилы:

мощность двухтактного двигателя – 1,9 кВт;
максимальный объём топлива – 410 см 3 ;
емкость для масла – 200 см 3 ;
длина шин – 33-38 см;
общий вес до заправки – 4,6 кг.

При работе пилой следует соблюдать осторожность. Недопустимо передвигаться от одного объекта к другому с работающим механизмом. При работе следует соблюдать инструкцию по эксплуатации бензопилы Хускварна

При работе следует соблюдать инструкцию по эксплуатации бензопилы Хускварна.

Отзывы о модели только положительные. Профессионалы отмечают, что работают по нескольку часов без усталости рук. Зимой заводится с 4 раза, летом надо чаще делать перерыв, чтобы не перегреть движок. Есть предупреждение, при распиле под углом из бачка вытекает масло.

Бензопила Husqvarna 240

Инструмент оборудован глушителем шума и эффективной системой гашения вибрации.

объём рабочей камеры двигателя 38,2 см 3 ;
мощность двигателя – 1,5 кВт;
ёмкость бака под горючее – 0,4 л;
длина шины — 38 см;
маслонасос с постоянным расходом на смазку.

При работе с инструментом необходимо следовать пунктам инструкции по эксплуатации. Именно эту марку бензопил назвали в числе трёх, обладающих:

двигателем с высоким ресурсом;
изменённой в лучшую сторону очисткой горючего перед впрыском;
продуманной системой центровки и амортизации узлов для снижения вибрации.

Топливную смесь готовить на день работы, иначе они потеряет свойства. Бензин нельзя долго хранить в полиэтиленовой посуде – на свечах будет нагар. В конце работы из бачка выработать всё горючее досуха.

Если проведена правильная обкатка пилы, используются масла, горючее и присадки в соответствии инструкции, во время проводится ТО, срок службы продлится дольше двух лет, гарантированных производителем.

Бензопила Husqvarna 135

наличие металлического упора для распила круглых брёвен, в других любительских моделях этот шип выполнен из пластмассы;
удобная крышка с быстрым съёмом для проверки свечей;
многоразовые воздушные фильтры с лёгкой заменой.
мягкие резиновые ручки имеют удобный захват.

Именно эта, наиболее лёгкая модель с быстросъёмным пильным узлом может стать наиболее удобным спутником автотуриста экстремала.

Бензопила Хускварна 137

Для того чтобы пила работала безотказно, следует соблюдать условия эксплуатации, так как именно эта модель не терпит вольного обращения:

настроить пильный механизм;
смазать цепь рекомендованным составом на холостом ходу;
заполнить карбюратор фирменной смесью;
запустить стартёром пилу.

В обзоре собраны сведения о наиболее часто покупаемых любительских бензопилах и их особенностях. Какую из них выбрать – решать покупателю.

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно! Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента.

Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

https://youtube.com/watch?v=RL2zxDpIQr8%3F

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

https://youtube.com/watch?v=5u1owJHDnYE%3F

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.

Триммер бензиновый Husqvarna 327RX – комплектация и преимущества

В базовой комплектации этой мотокосы Хускварна предусмотрен фирменный 1-цилиндровый ДВС, разработанный по систем E-Tech II. Мотор дополнен долговечным ручным стартером и насосом для ручной подкачки горючего. За подавление вибрации от ДВС отвечает улучшенная пружинная система, состоящая из 4 металлических пружин.

Основные характеристики триммера включают:

мощность встроенного мотора – 1,2 л. с.;
вместительность штатного топливного бака – 500 мл;
максимально допустимая ширина скашивания леской – 40 см;
диаметр срезания ножом – 25,5 см;
создаваемое звуковое давление – 96 дБ;
рабочая масса – 5,5 кг.

Эта бензокоса Хускварна оборудуется фирменной роторной системой с долговечной косильной головкой T35 M10. При необходимости триммер можно оборудовать 20-зубым диском или 3-лопастным режущим ножом.

Модификации

Хускварна 240 имеет две модификации, это Husqvarna 240 e series и Husqvarna 240 e series TrioBrake.

В комплектации e series, на пилу дополнительно устанавливается система Smart Start, которая предназначена для облегчения запуска бензопилы, а также откидные крышки топливного и масляного баков, и система натяжения цепи без помощи дополнительного ключа. По сути, Husqvarna 240 e-series, это люксовая версия базовой модели бензопилы.

Хускварна e-series TrioBrake, это тоже люксовая модель 240-й, только дополнительно оснащенная инновационной технологией TrioBrake, которая защищает оператора при возникновении обратного удара. При внешнем осмотре, определить бензопилу, оснащенную данной системой очень просто т. к. он имеет дополнительный рычаг в районе рукоятки под правую руку, который отвечает за включение тормоза пильной цепи при отскоке.

В видео ниже, представлено описание того, как работает система и для чего она необходима.

Как работает карбюратор на бензопиле хускварна 137?

На бензопилах этих моделей чаще всего устанавливается с завода карбюратор Walbro. Перед тем как отрегулировать карбюратор Walbro на бензопиле хускварна, необходимо иметь минимально представление о его устройстве и знать принцип работы.

Что отвечает за подачу смеси топлива и масла

Для точной подачи топлива с маслом используется работа топливного насоса, который приводится механически от коленчатого вала. Сам карбюратор оснащается диафрагмой и специальным игольчатым клапаном, которые отвечают за регуляцию давления в системе. Благодаря им, происходит организация правильной работы дозирующих камер и насоса, что улучшает работу бензопилы.

Приготовление топливной смеси

При эксплуатации бензопилы должна применяться топливная смесь бензина и масла в соотношении 15:1 по объему, т. е. к 15 л бензина следует добавить 1 л масла и смесь тщательно перемешать. Количество бензина и масла в топливной смеси приведено в этой таблице:

Бензин.л	1	2	3	4	5	6	7	8	9	10
Масло, л	0.06	0.13	0.20	0,26	0,33	0.40	0.46	0.53	0.60	0,66
Топливная смесь, л	1.06	2,13	3,20	4,26	5,33	6.40	7.46	8.53	9.60	10.66

Что отвечает за подачу воздуха

За подачу воздуха отвечают две заслонки, устанавливаемые на камере диффузора. Первая может регулировать количества воздуха в момент нажатия на акселератор и называется дроссельной, а вторая обеспечивает ограничение подачи воздуха в тот момент, когда производится холодный пуск бензопилы. Чтобы облегчить запуск, заслонка перекрывается, а значит, смесь становится богатой, так как насыщается большим количеством топлива. В таком режиме работать проще, но так как это увеличивает расход топлива, данный режим на протяжении всей работы не применяется. Пила работает на износ.

Чтобы распылить топливо в цилиндры, используется форсунка с обратным клапаном.

Принцип работы прост: она ограничивает возврат смеси обратно в камеру. Все основные неисправности бензопил, чаще всего, проявляются при неправильной работе этого механизма.

Самой частой ошибкой является слишком долгое хранение инструмента. Дело в том, что при длительном бездействии клапан залипает и, либо заливает цилиндр топливом, либо попросту не открывается.
Вторая проблема – это увеличение количества воздуха в смеси, вызванный подсосом его извне при неправильной работе клапана. Регулировать тут уже нельзя, так как в этом случае помогает только ремонт клапана или его замена, так как на регулировочные винты пила реагировать не будет.

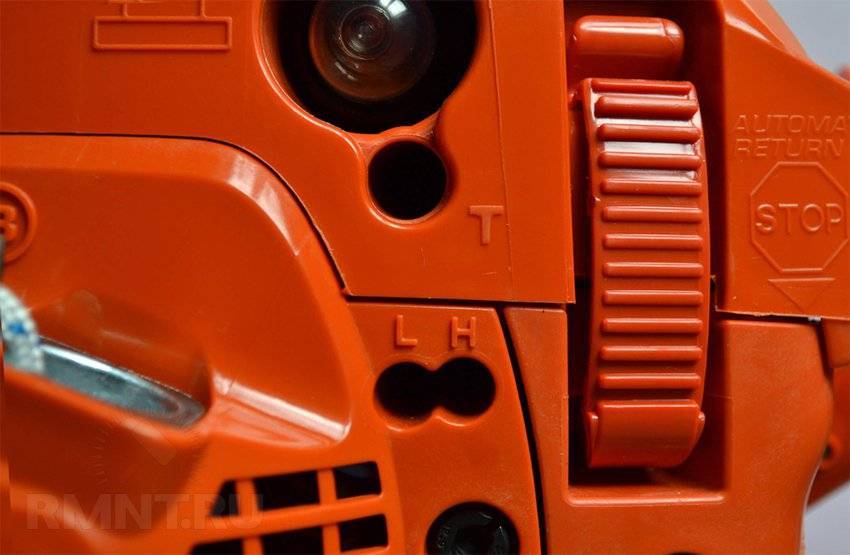

В отличие от автомобильного, настройка карбюратора бензопилы предусматривает три регулировочных винта, отвечающих за качество смеси, количество и номинальные обороты коленчатого вала движка хускварна:

винт L – предназначен для настройки количества оборотов при работе в средних режимах и регулирует низкие обороты;
Винт Н – настраивает количество высоких оборотов и тягу установки;
Т – предназначен для регулировки общего количества топлива и настраивает работу дроссельного узла.

Не рекомендуется трогать первые два винта, не имея специальных навыков. Проблема в том, что если настроить их неправильно, то карбюратор не сможет обеспечить пуск мотора, а то и вовсе запустит его в неправильных режимах работы. Такая регулировка винта может привести к его скорейшему износу и выходу из строя. Данный принцип заложен во многих устройствах.

Параметры настроек не приводит ни одна таблица. Поэтому не стоит искать эти данные в специальной литературе, а лишь четко следуйте инструкциям. Таблица в паспорте имеет лишь информационное значение, касающееся характеристик движка.

Бензопила Husqvarna 562 XP – отличительные особенности инструмента

Данная модель оснащается уникальной системой X-TORQ, которая почти в 3 раза снижает количество выбрасываемых в атмосферу газов. Благодаря наличию системы воздушной очистки Air Injection, регулярность замены воздушного фильтра сводится к минимуму.

Среди других особенностей пилы нужно выделить:

Объем цилиндра – 59,9 см3;
Мощность модели – 3,5 кВт или 4,72 л. с.;
Емкость бачка для горючего – 650 мл;
Объем масляного бачка – 335 мл;
Вес в собранном для использования виде – 7,5 кг.

Данная пила успешно справляется с заготовкой бревен для строительства, а возможность использовать разные насадки позволяет очищать доски и другие деревянные изделия.

Неисправности и ремонт бензопилы Husqvarna 345 своими руками

Настоящая (не контрафактная) бензопила Husqvarna 345, как и другие модели этой марки, практически не ломается. Её можно вывести из строя, только используя неподходящее топливо или масло, повредить механически ударом, высокой температурой или влагой, то есть, неправильной эксплуатацией.

Поэтому Husqvarna 345 конструктивно бензопила с низкой ремонтной пригодностью. Другими словами, производитель этой бензопилы не любит, чтобы его изделия пытались чинить (или доламывать) в гаражах своими силами. Пример: старые бензопилы советского образца Дружба и Урал бесконечно перебирались, в них иногда менялось всё. Но Husqvarna ломаются в десятки раз реже.

Однако и в Husqvarna 345 есть узлы, которые нельзя назвать расходными, но они выходят из строя, когда ещё сама бензопила вполне работоспособна. Конечно, это шина и цепь в первую очередь, и во вторую — звездочка привода цепи.

Замена звездочки

Эта деталь приводит в движение цепь, работает под смазкой вместе с цепью, поэтому служит достаточно долго. Но после очень длительного периода работы (износа нескольких цепей и шин) зубцы звездочки могут износиться. Это видно по тому, что правильно натянутая цепь начинает проскакивать, меняется звук работы.

Для замены звездочки не надо добираться до глубин механизма, это простая операция.

Бензопила кладется на стол (верстак) на бок, стороной крепления шины вверх.
Откручивается гайка крепления шины и крышки.
Снимаются шина и крышка.
Отверткой с вала снимается стопорное кольцо крепления тарелки.
С вала снимается тарелка с венцом и игольчатый подшипник.
Монтаж новых деталей производится в обратном порядке.
В новый подшипник надо закапать 3-5 капель цепного масла.

Даже если из строя вышли только зубцы венца, рекомендуется менять не только всю вышеперечисленную группу деталей, но и цепь. Старая цепь может «подточить» свои детали под форму изношенных зубцов старой звездочки. И затем её эксплуатация может ускорить износ новой детали. Если шина изношена, её тоже лучше заменить вместе со всей группой.

Регулировка и ремонт карбюратора

Прежде, чем принять решение о необходимости ремонта и регулировки карбюратора, надо точно знать, что причина неполадок в работе именно в нём (перебои в подаче топлива, неправильное обогащение). Эти неполадки определяют по следующим признакам:

двигатель устойчиво работает на холостых. Но при нажатии рукоятки газа не развивает оборотов, глохнет. Это может значить, что подача топливной смеси есть, но её недостаточно;
двигатель не заводится и глохнет на холостых, но хорошо заводится и работает на «полгаза» или «газ на всю». Это может означать неправильную регулировку холостого хода.

Первая проблема может быть при забитых отверстиях жиклеров, пережатом топливном шланге, забитом воздушном фильтре, некачественном топливе.

Вторая проблема может быть не только в сбое регулировки холостого хода, но и в износе поршневой группы, потере компрессии, плохой работы свечи зажигания и т.д. Теоретически, проблема может быть вызвана сбоем стандартной настройки карбюратора Husqvarna 345. Однако это маловероятно, т.к. регулировочные винты жестко закреплены и сами по себе не крутятся. Просто так самому подкрутить ничего не получится, т.к. под каждый винт карбюратора нужна специальная отвертка с фигурным наконечником.

Поэтому, не надо в карбюраторе Husqvarna 345 самому ничего крутить, а некоторые видео в сети на эту тему могут иметь вредоносное действие.

Тем более не надо самим его разбирать. Жиклеры никогда не забьются, если заливается чистый бензин. Пережатый шланг легко заметить визуально, а со всеми более серьезными вопросами лучше обратиться в сервисный центр.

С настоящими бензопилами Husqvarna 345 делать это приходится крайне редко или почти никогда.

Если все-таки по каким-то причинам вам необходимо провести процедуру настройки, то обязательно прочтите статью — руководство, которая в полной мере освещает тему регулировки карбюратора на бензопиле Хускварна.

О возможной неисправности бензопилы Husqvarna 345 и о причинах неполадки рассказывают в следующем видеоролике:

Бензопила полупрофессионального класса с замашками на решение задач класса профи, станет отличным помощником при производстве большого объема работ на лесозаготовительных или строительных работах. Высокая надежность и современные технологии, позволяют использовать Husqvarna 345 в самых суровых условиях. Для «домашних» задач все-таки стоит смотреть в сторону более дешевых мотопил, например Husqvarna 142 или 137.
