Тепловизоры для обследования зданий

Мобильный тепловизор для смартфона — на сколько реальны показания

Использовать специальный модуль тепловизора для смартфонов — просто гениальное решение. Это небольшой прибор, который вставляется в разъём и с помощью особого программного обеспечения позволяет превратить обычный смартфон в полноценный тепловизор. По сути, сам модуль содержит всего лишь детектор и аппаратно обеспечение, которое фиксирует тепловую картинку. А специальное программное обеспечение уже показывает эту картинку пользователю.

Тепловизор для смартфона на Android

Небольшой компактный модуль обладает неплохими характеристиками

Модуль тепловизора для смартфона на Андроид внешне выглядит как компактная веб-камера. Она имеет штекер стандарта micro-USB с помощью которого и соединяется с телефоном или планшетом. Наиболее популярным брендом в этой отрасли можно назвать Seek Thermal. Разбег цен на модули довольно большой. В разных регионах и магазинах можно встретить стоимость от 18000 до 22000 рублей. При этом модуль обладает весьма заманчивыми характеристиками, сравнимыми с полноценными тепловизорами. Диапазон температур составляет от -40ºС до 330ºС. Разрешение детектора — 320 на 240 точек. Гаджет позволяет использовать различные цветовые схемы, от градаций серого до полноцветного изображения.

Тепловизор для смартфона на Android

Тепловизор для смартфона на базе iOS

Так выглядит модуль от Flir для iPhone

Уже упомянутая нами компания Seek Thermal производит тепловизоры и для продукции Apple. Но для разнообразия мы посмотрим другую марку — Flir и их продукт — Flir One Gen 3. Стоимость прибора составляет примерно 20000 рублей. Внешне аппарат горазд крупней по своим габаритам, чем изделия от Seek Thermal. Внутри него имеется как детектор температуры, так и отдельная простая камера.

Измерять температуру тепловизор может в диапазоне -20ºС до 120ºС. Точность измерения довольно высокая — 0,1ºС. Разрешение теплового детектора составляет 80 на 60 точек, что несравненно мало. Зато разрешение, способное отобразится на экране имеет уже 1440 на 1080 точек. По заявлениям разработчиков на одном заряде батареи прибор может протянуть до 1 часа.

Тепловизор для смартфона на базе iOS

Особенности применения

Использование при ликвидации пожаров и проведении аварийно спасательных работ


Сравнение тепловизора и прибора ночного видения

Сравнение прибора ночного видения с тепловизором


Видим людей через дым

Тепловизор позволяет увидеть людей через дым


Остаток теплового следа

Поиск человека по тепловому следу оставленному по месту его касания на мебели, полу (в зависимости от условий следы сохраняются около 5 минут)


Применение тепловизора в промышленности

Использование тепловизора при поиске горючих, ядовитых жидкостей (сжиженных газов) в емкостях

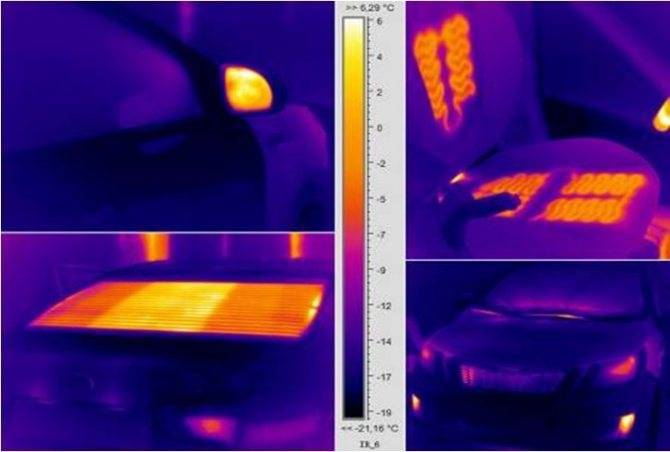

Тепловизор не способен видеть через стекло автомобиля


Применение в энергетике проверка проводки под напряжением

Тепловизор способен видеть скрытую электропроводку под напряжением и различать неравномерность распределения температуры в электропроводах

Каким образом производится обследование дома тепловизором

Перед началом производства тепловизионного обследования здания или сооружения производится множество различных замеров. Проверяют такие параметры, как скорость ветра (не должна превышать 7 м/с), направление солнечного света (здание не должно находиться в зоне прямых солнечных лучей в течение 12 ч до производства обследования) и т.п.

Важно! Наиболее благоприятными считаются предутренние часы или глубокая ночь. Если обследование производится днём, то погода должна быть облачной

В противном случае точность показаний не гарантируется.
Смысла в обследовании при солнечной погоде нет

Требования к оборудованию и специалистам по тепловизионному обследованию зданий

Как и любое исследование, тестирование объекта с помощью тепловизора требует определённых знаний и подчиняется нормативным актам. Существует ряд СНИпов и ГОСТОВ, согласно которым производятся замеры. Энэргоаудит считается лицензированной услугой, поэтому проводить его необходимо строго по правилам.

Энергоаудит тепловизором на промышленном объекте

Перед работой прибора его необходимо проверить, о чём делается запись в специальном допуске к работам. Специалист должен иметь необходимые допуски и лицензию на работу с прибором, так как любое обследование предполагает экспертное заключение. Обследование тепловизором проводится строго в определённое время. Обычно это раннее утро или поздний вечер, что упрощает визуальное определение специалистом проблемных участков.

Во время исследования вне зданий нельзя допускать выпадение осадков, это может исказить картину измерений. Если специалист производит несколько замеров, они должны выполняться на одинаковом расстоянии.

Устройство и принцип работы тепловизора

Принцип работы оборудования заключается в захвате ИК-излучения с любой поверхности, находящейся непосредственно перед считывающей матрицей прибора. С помощью специальных миниатюрных терморезисторов, чувствительных к малейшему нагреву, прибор анализирует температуру объекта и выдаёт результат.

Пример, как выглядит изображение «глазами» тепловизора, можно увидеть на фото.

Исследование тепловизором тепловых потерь в квартире

Стрелочками в этом случае указаны дорожки холода, которые показал прибор. Более тёмная гамма обозначает низкие температуры, жёлтая и красная, как уже говорилось выше, – высокие. Вся информация в режиме реального времени выдаётся на монитор. Фотография или рисунок, который отображает прибор, называется термокарта. На фото заметна шкала, которая позволяет оценить точную температуру данного объекта, а также дата проведения исследования.

Термокарта дома позволяет точно выявить потери тепла и вовремя решить проблему с теплоизоляцией

С подобной фотографией и заключением эксперта можно обращаться к управляющей компании или застройщику с претензией, если вы заметили щели в межплиточных перекрытиях. В любом случае такая информация будет полезна для качественного утепления помещений.

FLIR E8 (США)

Съёмка

FLIR E8 обладает бесфокусным объективом: достаточно нажать кнопку и навести прибор на объект. А для комбинации термограммы и реального изображения специалисту доступны функции MSX и PiP. Первая даёт качественные снимки, которые можно использовать в отчётах, а вторая позволяет пользователю в процессе съёмки выбрать область картинки, на которую нужно наложить термограмму.

У FLIR E8 высокая чувствительность — прибор способен определить разницу температур до 0,06°C. Вкупе с высоким разрешением детектора 320х240 это помогает специалисту получать более точные термограммы и находить незаметные утечки тепла.

Вместо заключения

Приборы высокого класса имеют неподъёмно высокую стоимость. Если вы занимаетесь работами по обследованию сооружений и зданий на потери тепла постоянно, возможно, для вас будет выгодно покупать прибор. В противном случае дешевле и эффективнее будет пригласить специалиста, который авторитетно обследует строение и даст необходимое заключение, имеющее юридическую силу. Для домашних бытовых исследований, на наш взгляд, подойдёт мобильный прибор. Такая «игрушка» поможет избежать лишних потерь тепла и во время предпринять меры по их устранению.

Надеемся, что информация, изложенная нами, пригодится в наступающий осенний сезон. У вас есть ещё время, чтобы привести в порядок коммуникации или проверить, всё ли готово к новому отопительному сезону. А если у вас есть опыт использования тепловизора, либо вы когда-либо обращались за официальным заключением, расскажите об этом другим читателям нашего онлайн-журнала.

Лучшие модели тепловизоров в средней ценовой категории

Теперь стоит пройтись по наиболее популярным и интересным моделям, от самых простых и до профессиональных.

Flir C2

Небольшой и компактный, но вместе с тем, функциональный прибор

Это профессиональный инструмент, для строителей и монтажников. Об этом как бы намекает его весьма высокая цена — 70000 рублей. Это прибор внесен в госреестр разрешенных к использованию. Минимальная температура работы -10°С, максимальная +150°С. Точность измерения температуры — 0,1°С. Разрешение детектора составляет 320 на 240 пикселей, что для 3 дюймового экрана вполне достаточно. Сам прибор представляет собой аппарат размером со смартфон.

Тепловизор Flir C2

HD-02

Бытовая версия тоже вполне может использоваться для профессиональных исследований

Этот прибор уже больше подходит для бытового использования. Купить тепловизор HD-02 можно за 22000 рублей. Измерять температуры аппарат может в пределах от -20ºС до 300ºС. Внутри есть собственная память на 4 Гб. Точность измерения вряд ли устроит профессионалов, однако для домашнего использования в самый раз — 2ºС. Экран имеет диагональ в 2,5 дюйма.

Тепловизор HD-02

HT-175

Простой и наиболее доступный прибор

Еще один доступный прибор для домашнего использования. Купить его можно за 14000 рублей. Разрешение 2-х дюймового экрана составляет 0,3 МП. Диапазон рабочих температур составляет от -20ºС до 300ºС. Шаг, то есть точность равна 0,5ºС. Измерять прибор может на расстоянии от 1 до 20 м.

Тепловизор HT-175

В каком виде выдается отчет о термографии после проверки дома тепловизором

Согласно ГОСТу Р 54852-2011, конечный отчет должен содержать:

  • полное описание исследуемого объекта, его адрес и применяемые стандарты и нормативные документы, используемые при исследовании;
  • заключении о соответствии ГОСТ с текущим объектом. То есть можно ли применять данный стандарт для текущего объекта;
  • серийные номера, марку и модель измерительного оборудования, а также его полную спецификацию. Также должны быть указаны даты поверок;
  • дата и время проведения осмотра;
  • информацию о погоде — атмосферные осадки, направление и скорость ветра;
  • информация о перепадах между внутренней и наружной стороной здания;
  • если имеются особые условия, например, резкий перепад погоды, то он должен отражаться в отчете;
  • термограммы, полученные в результате обследования. Если необходимо, то исследование дополняется фотографиями или комментариями;
  • в случае обнаружения дефектов, они описываются согласно классификации, с указанием их характеристик и возможных причин;
  • дату и подпись.

Более точные данные по документам и отчетам можно найти в ГОСТ  Р 54852-2011, который называется «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций».

Тепловизор для обследования зданий и сооружений: устройство и принцип работы

Принцип работы подобного прибора основан на способности улавливать инфракрасное излучение на больших расстояниях и преобразовывать его в видимый человеческим глазом цветовой спектр. Любое тело или объект излучает ИК-волны. Чем выше температура этого излучения, тем оно интенсивнее. Именно эту разницу и «видит» тепловизор. Работа устройства производится в три этапа:

  1. Прибор фиксирует инфракрасное излучение.
  2. Преобразовывает полученную информацию в температурную величину.
  3. Формирует термограмму – отображает на жидкокристаллический дисплей распределение температур по поверхностям объекта.

Интересная информация! Несмотря на присутствие сложной электроники в схеме устройства, которая выполняет преобразование и выводит изображение на ЖК-дисплей, 90% стоимости тепловизора составляет система линз (матрица) и объектив, принимающий ИК-излучение. Вся электроника, включая блок отображения информации и ЖК-дисплей, – это оставшиеся 10% стоимости.

Схема устройства тепловизора – с виду всё просто

Сохранение данных и эргономика

Для удобной работы с полученными снимками важно, чтобы они сохранялись в определенном формате. Многие тепловизоры создают изображение, для просмотра и анализа которого необходимо специальное программное обеспечение

Есть модели, которые выдают картинку в формате JPEG, но при этом не сохраняют данных о температурах, т.е. пользователь увидит, что какие-то зоны более теплые, чем другие, но точные показатели не узнает. Есть тепловизоры с компромиссным решением: они сохраняют изображение в формате JPEG, но предоставляют и полную информацию по температурам. Такие радиометрические файлы могут быть импортированы даже по электронной почте, и другие пользователи смогут просмотреть все данные без дополнительных программ. При выборе стоит отталкиваться от того, какие задачи нужно будет решать с помощью тепловизора.

Кроме того, важно обратить внимание и на эргономику устройства, особенно, если придется часто и подолгу работать с ним. Хорошо, что сегодняшний ассортимент предлагает массу компактных и недорогих вариантов. Учесть нужно и удобство управления, расположение основных кнопок, а самым простым и комфортным в обращении устройством считается тепловизор с сенсорным экраном

Учесть нужно и удобство управления, расположение основных кнопок, а самым простым и комфортным в обращении устройством считается тепловизор с сенсорным экраном.

Не забывайте при выборе обратить внимание на условия гарантийного и послегарантийного обслуживания. Слишком низкая цена на подобное устройство должна насторожить, ведь часто недобросовестные производители таким образом получают быструю выгоду, продавая не совсем качественный товар

Также не мешает перед покупкой почитать отзывы в интернете об этой модели.

Надеемся, наш материал помог вам хоть чуть-чуть разобраться с ассортиментом тепловизоров.

Как правильно пользоваться устройством?

Мы выяснили, как работает тепловизор. Далее рассмотрим, как правильно использовать устройство. Любое технической средство сопровождается инструкцией и руководством по эксплуатации. С этими материалами необходимо внимательно ознакомиться до начала работ.

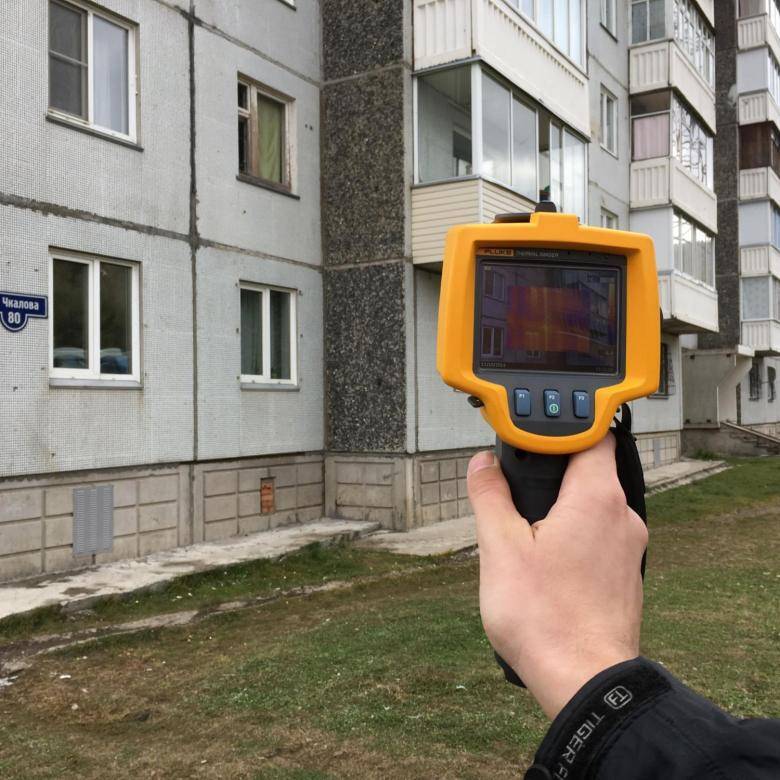

При обследовании коттеджа или дома необходимо расположиться на расстоянии 25 метров от объекта так, чтобы его не закрывали другие постройки, транспорт, животные. Локатор устройства направляется на исследуемую зону, удерживается в таком положении и производится сохранение изображения. Далее следует направить прибор на следующий участок и провести аналогичную съемку.

При пользовании тепловизором для проверки электрооборудования необходимо надеть диэлектрические перчатки и защитную каску. Прибор держать на расстоянии 70 см от объекта, настроить на максимальную чувствительность, провести тестирование на обесточенном кабеле и под напряжением. При получении корректных данных провести полную проверку с фиксацией данных.

Fluke TiX580 (США)

Съёмка

Четкость снимков обеспечивает функция MultiSharp: она накладывает несколько изображений объекта с фокусировкой на близко расположенных и удаленных объектах. В результате получается точное изображение, резкое по всему полю зрения.

Как и Testo, производители Fluke TiX580 используют функцию SuperResolution с увеличением разрешения снимка до 1280х960 пикселей. А широкий угол обзора объектива — 34°x24° позволяет специалисту снимать крупные объекты без дополнительных объективов.

Обработка результатов

В отличие от предыдущей модели Fluke в нашем обзоре, функция IR-PhotoNotes позволяет сохранять прибору Fluke TiX580 не 3, а 5 изображений видимого диапазона вкупе с инфракрасным. Также в приборе доступна запись обычных или радиометрических видео. Используйте эти возможности, чтобы заказчик понял ваш отчёт с полуслова.

Одна из главных фишек прибора — беспроводное соединение с любыми смартфонами, планшетами и ПК. Прибор через систему Fluke Connect способен вывести изображение с экрана на 5 устройств одновременно. А для глубокого анализа результатов Fluke TiX580 поддерживает связь с ПО MATLAB и LabVIEW: здесь данные о температуре, видео и инфракрасные снимки объединяются, чтобы специалист выполнил расчёты в рамках научных исследований или опытно-конструкторских работ.

Сферы применения


Применение тепловизоров в военном деле Область применения связана со способностью преобразовывать тепловое излучение в спектр, который воспринимает человеческий глаз, обнаруживать самые незначительные объекты, излучающие электромагнитные волны. Если определить интенсивность излучения, то можно рассчитать температуру исследуемого объекта и предположить, что это. При помощи аппарата определяется разница температур, при отсутствии контакта с объектами, они не реагируют на помехи, не могут быть обнаружены системами слежения, имеют большую дальность действия: от 100 м до 3 км. Эти принципы работы позволяют применять их в самых различных областях.

В военной технике

Новая современная техника поступает сегодня на вооружение, имея в своем арсенале встроенные тепловизорные камеры. Их использование позволяет вести боевые действия в условиях плохой видимости, обнаруживать противника и технику. Помимо этого, устройства устанавливаются на беспилотных самолетах и на технике, управляемой дистанционно.

Возможность «видеть» объекты в ночное время – основной показатель, имеющий значение приборов в военной сфере. Принцип успешной работы аппаратуры заключается в четком обнаружении теплового излучения. Для армии производятся специальные аппараты в виде биноклей, прицелов для оружия, ими оснащаются системы наведения. Они оснащены мощными оптическими механизмами, что увеличивает возможности военных тепловизоров многократно.

В морских приборах

Морской или речной порт является сложным транспортным узлом, и его безопасность может обеспечить только самая совершенная охранная аппаратура. Морские тепловизоры предназначены для обеспечения безопасности водных и прибрежных объектов: портов, причалов, складов, речных вокзалов.

Охота

Тепловизор для охоты – хорошее подспорье для тех, кто увлечен выслеживанием добычи

Использование прибора позволяет отслеживать самого осторожного зверя в любое время суток независимо от погоды и видимости

Обследование зданий

С помощью тепловизорных датчиков есть возможность обследовать любое сооружение, чтобы определить место утечки тепла. Результаты исследования станут весомым аргументом для того чтобы доказать плохое качество теплоизоляции стен. Для коммунальщиков применение тепловизора для обследования зданий – хорошее средство правильно определить проблемные зоны и направить силы на утепление конкретных мест.


Применение тепловизора в медицине

Медицина

Использование тепловизора в медицине производилось еще во времена СССР. Приборы позволяют распознать характер заболевания, а также увидеть инфицированного человека среди здоровых по температуре тела, характерной для той или иной болезни.

Обследование с помощью специальной аппаратуры, реагирующей на электромагнитные волны, помогает обнаружить воспалительный процесс с точностью до микрона и найти область патологии. Использование аппарата позволит определить, болен пациент или здоров, увидеть источник заболевания, поставить диагноз.

Чрезвычайные ситуации и АСР

Пожарные, вооруженные прибором, могут увидеть наиболее безопасный путь выхода из огня, минуя самые горячие участки. Спасатели, вооруженные аппаратом, в самых трудных ситуациях имеют возможность найти человека в зоне плохой видимости.

На эту тему ▼

Тепловизор пожарный ISG К250

Технические характеристики и описание устройства

Помимо перечисленных сфер, где применение измерительной тепловой техники – необходимое условие успешной деятельности, данные приборы используются и в других областях промышленности и в повседневной жизни людей. Поэтому сегодня производится много их разновидностей, и выбор тепловизора зависит только от цели его использования.

Технические характеристики устройства свидетельствуют о том, можно ли использовать его как универсальный или его специализация более узкая. Границы температур, на которые ориентирован прибор – главный критерий при выборе. Чтобы не допустить ошибку при покупке, необходимо учитывать, что температурный диапазон устройства должен быть больше температуры исследуемого объекта как минимум на 25%.

Возможно ли изготовление тепловизора своими руками

Как оказалось, сделать самостоятельно такой прибор несложно, при наличии некоторых навыков радиодела. Однако человеку, который обладает такими навыками, рассказывать об изготовлении тепловизора нет смысла, а если таковые отсутствуют, на словах объяснить невозможно. По этой причине редакция Seti.guru предлагает посмотреть короткий видеоурок, который позволит понять алгоритм действий.

Самостоятельная сборка подобного прибора, конечно, возможна, но вникать в процесс, после тратить время на программирование (прошивку) «ардуино» нет смысла. Устройство, которое может составить конкуренцию тепловизорам заводского производства, вряд ли получится. Такой работой имеет смысл заниматься только при условии личного интереса.

Такие тепловизоры используются на охоте

Как выбрать тепловизор для самостоятельных замеров: советы профессионалов

При выборе подобного оборудования не следует ориентироваться только на стоимость. Нужно учитывать все функции и опции, перечисленные в сегодняшней статье. Учитывая, что наш потенциальный читатель выбирает тепловизор исключительно для личного (либо коммерческого) использования, редакция Seti.guru берёт на себя смелость дать один совет.

Очень важно! Не стоит приобретать очень дорогостоящее оборудование – использовать весь его потенциал вы не сможете. Лучше выбрать модель с небольшим диапазоном температур

Основное внимание следует обратить на разрешение инфракрасного датчика. Также нет необходимости уделять слишком много внимания разрешению экрана – устройство можно скоммутировать с персональным компьютером, после чего рассмотреть картинку детально, выявив проблемные места.
Дорогостоящие тепловизоры для разового использования покупать нерентабельно

Термочувствительность

Чем ниже будет термочувствительность, тем более точные результаты можно будет получить. Для анализа теплопотерь здания нет необходимости выбирать устройство с термочувствительностью 0,025С: такие тепловизоры используются в качестве приборов ночного видения, для обнаружения мест прикосновения человека к предметам в комнате. Для теплоаудита жилых зданий отлично подходят тепловизоры с чувствительностью около 0,05С, в этом случае можно будет получить изображение не только с местом утечки тепла, но и с максимально точной ее формой, что в дальнейшем поможет установить причины и принять необходимые меры.

Режим отображения

Данные, полученные с помощью измерений тепловизором, могут отображаться одним из таких способов:

  • Full IR – инфракрасное полноэкранное изображение;
  • Picture-in-Picture – режим, который позволяет создавать картинку в картинке: итоге тепловое изображение окружено обычной фотографией, что облегчает поиск места с утечкой тепла;
  • Alpha Blending – режим, который позволяет накладывать слой обычной фотографии и тепловой друг на друга, а это позволяет получать еще более наглядную информативную и понятную картинку;
  • IR/Visible Alarm позволяет получить ИК-изображение только тех участков, температура которых находится в пределах заданного диапазона, а остальные части подаются, как на обычной цифровой фотографии;
  • Full Visible Light создает снимки, как с обычного фотоаппарата, не учитывая температуру здания. Режим может быть полезен в отдельных случаях. Сегодня даже самые недорогие тепловизоры обладают данной возможностью, так как имеют встроенную цифровую камеру на 3-5 Мп.

Мобильный тепловизор для смартфона – стоит ли ему доверять

Сравнительно недавно появился новый вид подобного оборудования – тепловизор для смартфона, который подключается к гаджету через гнездо сопряжения (microUSB). Разберёмся, так ли точна информация, получаемая через такой прибор. Сегодня производитель предлагает два вида мобильных тепловизионных устройств – совместимых с системой «Android» и программным обеспечением «IOS». Рассмотрим, какими функциями они снабжены.

Мобильный тепловизор на «Android»Устройство «FlirOne» для смартфонов на базе «IOS»

Тепловизоры для смартфона на базе «Android» и «IOS»: преимущества, недостатки, особенности

Как и для «IOS», для «Android» подобные приспособления выпускает фирма «Seek Thermal». Разница лишь в моделях, хотя можно воспользоваться и переходником. Существует ещё один производитель такого оборудования – «Flir One», но его продукция проигрывает по габаритам (тепловизоры гораздо крупнее) и степени защиты от влаги

Также важно, что тепловизор для смартфона «Seek Thermal» берёт питание от батареи смартфона, не нагружая её при этом. У оппонента в этом смысле дела не так хороши

Встроенная батарея заряжается через USB. Полного заряда хватает лишь на час работы. Разрешение наиболее дешёвых моделей обоих производителей (порядка 19 000 руб.) неплохое. Оно составляет 206×156 пикселей. Неплохо для такой малютки!

Тепловизор для смартфона «Seek Thermal» можно использовать для «IOS» и «Android», используя переходник

Тепловизоры для смартфонов на базе «IOS»: отличия

Разница между этими тепловизорами в штекере, посредством которого производится коммутация, и форме (внешнем виде). Всё остальное совершенно идентично.

Мобильный тепловизор для смартфона − насколько реальны показания

Сравнительно недавно появился новый вид подобного оборудования. Переносные телевизоры для подключения к телефону через microUSB. По сути, это карманный тепловизор. На рынке подобных приборов сегодня продаётся всего несколько таких устройств.

Мобильный тепловизор на Android

Подобные приспособления выпускает бренд «Seek Thermal». В производстве уже несколько типов таких приборов. Рассмотрим некоторые из них подробнее.

Тепловизор Seek Thermal XR для Android

Устройство подключается к смартфону, питается от него, несильно его разрежая (что, безусловно, плюс). Мобильный гаджет поможет определить сквозняки и засоры в трубах, перегрев проводки.

Прибор имеет защиту от влаги и достаточно компактные размеры

По отзывам, он может вполне точно определить холодные зоны, к примеру, проверить качество утепления на балконе.

Кстати, существуют вариации приборов для смартфонов на базе IOS. Есть ещё один производитель такого оборудования – «Flir One», но его продукция проигрывает по габаритам (тепловизоры гораздо крупнее) и степени защиты от влаги.

Устройство «FlirOne» для смартфонов на базе IOS

Прибор этого класса не такой компактный. Некоторые пользователи жалуются на быструю разрядку аккумулятора гаджета, несмотря на то, что он имеет собственный аккумулятор.

Как и в предыдущей модели, у этой «крошки» достаточно неплохое разрешение − 206×156 пикселей

Разрешение ИК-детектора

Практически все тепловизоры, представленные на современном рынке, — цифровые приборы. У них есть матрица, типа той, как в цифровом фотоаппарате, а на каждом пикселе готового изображения отображается не цвет и ярость объекта, а его температура. Для удобства считывания информации для каждого диапазона температуры присваивается свой цвет: от оттенков синего до оранжевого и красного. В результате получается фотография здания, где хорошо видны зоны с большими теплопотерями.

Разрешение полученной картинки может быть разным: чем оно больше, тем лучше, ведь в этом случае можно получить более детальную картинку с учетом большего количества измерений. Вполне достаточно будет разрешения 160*120 пикселей, ведь в этом случае изображение строится на основе 19 200 температурных значений. Еще лучше, если разрешение будет составлять 320*240 пикселей и более.

Обратите внимание, что некоторые производители иногда акцентируют внимание на высоком разрешении ЖК-дисплея тепловизора, пытаясь скрыть не самые высокие возможности детектора

Fluke Ti32 (США)

Съёмка

Прибор использует технологию IR-Fusion («Картинка в картинке»): она объединяет ИК-изображения со снимками в видимом диапазоне. Это поможет специалисту быстрее найти отклонения в конструкции и сделать отчёты более информативными.

Чтобы получить качественные снимки, используйте сменные объективы: широкоугольный для съёмки элементов здания крупным планом с близкого расстояния и телескопический — с дальнего.

Обработка результатов

Чтобы получить не просто изображение в формате JPG, PNG или BMP, а интерактивную картинку с радиометрическими данными, речевыми комментариями и другими полезными параметрами для отчётов, производители придумали формат IS2: он открывается в SmartView. Это будет полезно для тех, кто привык формировать отчёт на ПК.

Возможности в различных условиях

Стекло

ИК излучение не проходит через стекло, однако нагретое стекло будет отображаться, как более светлая область.

Нагретое стекло светлее

Вода

ИК излучение не проходит через воду, в некоторых случаях проникает через туман или изморось.

Инфракрасное излучение не проходит через воду

Пар и Распыленная вода

ИК излучение может проникать или не проникать через пар, в зависимости от его плотности.

Например, туман не является преградой для тепловизора.

Распыленная струя воды и работа тепловизора


Выявление горячих пятен тепловизором

Выявление «горячих пятен»


Функция температурного датчика

Некоторые модели тепловизоров имеют функцию TT-датчика. ТТ функция окрашивает наиболее нагретые участки цветом. Чем горячее участок, тем темнее тона (на рисунке – синим цветом)


Пример использования тепловизора с датчиком при пожаре

Пример использования тепловизора с ТТ-датчиком на пожаре


Вариант использования тепловизора на пожаре

Использование тепловизора на пожаре

В заключение

Подводя итог можно отметить, что тепловизор для обследования зданий и сооружений − действительно очень полезный прибор. Однако для разового использования приобретать его нет смысла – стоимость слишком высока. Но можно купить более дешёвый мобильный тепловизор, который поможет сэкономить на оплате счетов за отопление.

Надеемся, что информация, изложенная сегодня, была полезна нашему уважаемому читателю. Если остались вопросы, мы будем рады на них ответить в обсуждении ниже. Пишите, спрашивайте, общайтесь. У вас есть опыт использования подобного оборудования? Напишите об этом – такая информация будет полезна другим читателям. А напоследок предлагаем посмотреть небольшое, но весьма информативное видео по сегодняшней теме.
