Распиловочный стол своими руками из циркулярки

Какие есть варианты изготовления?

Чтобы сделать циркулярку своими руками, можно использовать несколько способов. Самые популярные из них:

Установка купленной ручной циркулярной пилы на станок, который делают из бруса.
Использование в роли привода незаменимой болгарки со стальным диском для резки по дереву.
Превращение в циркулярку небольшого деревянного стола и двигателя, «выуженного» из стиральной машины.
Изготовление металлической станины и установка асинхронного двигателя (1-1,5 кВт).

Все эти схемы имеют право на жизнь, однако на практике они имеют разную эффективность. Если на циркулярном станке планируется распускать доски, имеющие большую толщину, то единственный возможный агрегат — пила-циркулярка, оборудованная мощным двигателем. Станина должна быть изготовлена из стали.

Болгарка будет «впору» для подрезки мелких деревянных деталей, но для циркулярной пилы-станка она не лучший вариант, так как ограничено время ее непрерывной работы. Двигатель от стиральной машины тоже не самый подходящий способ (вернее, самый неподходящий) — оборудование получается неудобным, довольно слабым. Из-за малой мощности мастеру потребуется «изобрести» повышающую ременную передачу, а также систему, состоящую из 2 валов. В результате всех усилий «на выходе» он получит модель, имеющую невысокое качество реза и малую производительность.

Скорость диска и безопасность

Не обеспечив высоких оборотов зубчатого диска, невозможно гарантировать качество распила. Однако для самодельного оборудования, эксплуатируемого в условиях домашней мастерской, не менее важным является безопасность во время работы.

Нужно предусмотреть защитные устройства, которыми традиционно оборудуются промышленные образцы. Мнение, что дома без такой защиты можно вполне обойтись, не выдерживает критики.

Правила ТБ «пишутся кровью». Достаточно одного неловкого движения, чтобы попасть на стол хирурга

Поэтому безопасности стоит уделить самое пристальное внимание

Выбор габаритов

Выбирать размеры распиловочного стола стоит в зависимости от квадратуры мастерской. Небольшая площадь помещения позволяет использовать столешницу 50 х 50 см. Делать распиловочный стол меньше не имеет смысла — пользоваться им будет затруднительно при обработке длинных заготовок. Универсальный размер, обеспечивающий удобное пиление ЛДСП, — 80 х 80 см.

Для соблюдения требований безопасности пилу рекомендуется размещать посередине столешницы на расстоянии не менее 25 см от края — именно этот показатель и приводит к минимальной ширине в 500 мм. Расположение распиловочного диска также зависит от того, как именно его будут использовать. Всего существует три разновидности конструкции:

для продольного распиливания;
для поперечного распиливания;
универсальные.

Глубина и расположение установки диска зависят от обрабатываемых на станке заготовок. Для досок и фанеры он должен выступать над столешницей на 50–80 мм, для бревен — на 110–125 мм. Высота верхней части каркаса из листов фанеры или ЛДСП может быть в пределах 35–40 см. Если делать станину только из бруса, этот параметр зависит от сечения. Оставшуюся часть конструкции представляют деревянные ножки, размер которых мастера обычно выбирают под свой рост. Общая высота распиловочного стола составляет около 1,0–1,1 м, но может уменьшаться до 900 мм.

Миниатюрная модель

Для работы с оргстеклом, пластиком, ламинатом может пригодиться минициркулярка – маленькая конструкция, похожая на табурет с диском по центру. Такая модель рассчитана на тонкие листы материала и не выдержит больших нагрузок.

Использовать можно болгарку, прикрепив ее снизу вышеописанным методом.

Для упора можно прикрепить брус высотой 2 см.

Ножки не обязательно укреплять, потому что устройство планируется переносить.

Мощность двигателя на микроциркулярке небольшая – до 40 Вт. Диск можно взять от ручной пилы, но вполне возможно использовать сборную конструкцию, где в качестве вала выступает стержень с резьбой – строительная шпилька. Диск крепится с помощью гайки, накрученной на резьбу.

Как правильно установить пилу

Следующий этап — правильная установка пилы на верхней поверхности пильного стола. Для этого исполнитель работ должен выполнить такие действия:

Установить инструмент таким образом, чтобы его рабочая часть заходила в заранее подготовленный паз.
Разметить места для лемешных болтов М8 с потайной головкой (ими будет крепиться распиловочный диск).
Просверлить фанеру сверху, чтобы получились одинаковые отверстия диаметром около 8 мм.
Сделать зенковку, чтобы утопить шляпки болтов.
Аккуратно установить металлический распиловочный диск и тщательно затянуть болты снизу, используя гайки с пружинными шайбами.

После закрепления конструкции на столе нужно установить блок для включения и выключения мотора дисковой пилы. В корпусе вырезается отверстие, выключатель крепится болтами и универсальным клеем. От блочка должно идти два отдельных кабеля. Один — к инструменту, второй — к ближайшей электрической розетке.

При самостоятельной сборке подобного агрегата стоит учитывать производительность мотора, а также максимальную мощность электродвигателя. В данном случае специалисты советуют остановить свой выбор на двигателе, мощность которого не превышает 1000–1200 Вт, в противном случае эксплуатация может быть небезопасной. Да и более мощная пила подразумевает более тяжелый и устойчивый стол.

Установить инструмент таким образом, чтобы его рабочая часть заходила в заранее подготовленный пазРазметить места для лемешных болтов М8 с потайной головкойУстановить металлический распиловочный диск и тщательно затянуть болты снизуУстановить блок для включения и выключения мотора дисковой пилы

Этапы изготовления

Для примера работ взят случай, когда основанием для станка послужил старый стол. Если такого нет, то перед далее описанными работами, нужно изготовить еще основу. Используются бруски одинаковой длины для ножек, конструкция усиливается поперечными элементами. Основание должно получиться прочным и устойчивым, чтобы выдержать активную эксплуатацию. После этого начинаются работы со столешницей.

Этап первый

В соответствии с ранее подготовленными габаритами вырезается рабочая поверхность. Кстати, можно применять даже старую столешницу с, например, кухонного стола. Главное, чтобы материал был прочным и выдерживал все механические нагрузки.

Важная характеристика – толщина столешницы. Столяры говорят, что лучше всего, когда толщина 2 см. Такая столешница будет прочной, из какого материала она не была бы сделана, и оставит большую рабочую поверхность пилы. Проще говоря, чем больше диск «торчит» из станка, тем глубже он сможет пилить.

Кромки доски при возможности стоит отфрезеровать и отшлифовать

Это важно не только для красивого внешнего вида конструкции, а и для ее долговечности и комфорта работы. Да и заноз никому не хочется

Этап второй

В столешнице делается отверстие для циркулярной пилы. Помним, что оно должно соответствовать размерам диска. Также на поверхности столешницы нужно начертить место установки и крепления пилы.

Этап третий

Проделываются отверстия в рабочей поверхности для ее закрепления к основанию. Столешница переворачивается. Чтобы прочно соединить эти две части станка применяют саморезы и стальные уголки. Кстати, чтобы потом удобнее был процесс установки пилы, столешницу можно сразу не закреплять.

Этап четвертый

Обустраивается система электропитания и включения аппарата. Конструкция предусматривает, что пила будет всегда включенной, поэтому нужны хомуты для фиксации соответствующей кнопки. Запуск и остановка станка будет контролироваться включением и выключением электропитания. Поэтому потребуется обычный выключатель, кабель, и розетка.

Внутри устанавливается розетка, от нее выводится шнур питания для выключателя. Именно выключатель и будет запускать или останавливать станок, поэтому он должен быть под рукой, чтобы в случае аварийной ситуации мастер мог одним нажатием быстро выключить пилу. Подключается все это к ближайшей розетке в рабочем помещении.

Этап пятый

Изготавливается каркас для удобной работы с поперечным распилом. Сделать такую каретку можно из тонкого основания и двух невысоких стенок. Для этого подойдет дерево и фанера. Чтобы конструкция была подвижной, подготавливаются направляющие для стола. Это могут быть небольшие части стальной трубы с сечением 2×1 см. Монтируются отрезки труб в пазы, которые предварительно вырезанные фрезером. Такая простая конструкция значительно повысит возможности и комфорт станка.

Этап шестой

Точность работ важна, поэтому стан обязательно оснащают разметочной линейкой. При помощи фрезера делается небольшой паз для установки линейки. Если такого инструмента нет, то паз можно подготовить стамеской. Поверхность столешницы тщательно обрабатывается шлифовочной машинкой и наждачной бумагой. Линейку зафиксировать удобнее всего при помощи самонарезных болтов. Эта модификация позволит делать распил материала с точностью до миллиметра.

Дополнительные улучшения конструкции

Для удобного пользования станком проводятся улучшения конструкции. Часто устанавливают емкость под сбор стружки, стойка с пылеотводом для более чистой работы. Рабочую поверхность можно сделать раскладной, что экономит пространство, и даже подъемной, что обеспечит быстрый доступ к пиле.

Некоторые умельцы снимают кожух с инструмента, из-за чего доступна большая рабочая поверхность диска пилы. Подготавливается и специальный брусок для толкания досок

Это важно для безопасности. Чтобы не потерять этот брусок, под него делается специальная подставка или выдвижной ящик

Необходимые материалы

Необходимо заранее разобраться, какие материалы понадобятся для изготовления конструкции.

Столешница

Одной из основных частей конструкции является столешница. Именно на ней будут выполнятся работы по распиливанию материалов. Рекомендуется делать столешницу из прочного деревянного листа. Его поверхность должна быть идеально ровной. Нельзя, чтобы на ней были бугры, так как это негативно скажется на качестве распила.

Станина

Станина – основание, которое отвечает за устойчивость всей конструкции. Его рекомендуется делать из металлических листов или плотной древесины. Если используется дерево, лучше выбирать только листовые породы. Они считаются наиболее качественными и прочными.

Как сделать стол для ручной циркулярки?

Изготовление и сборка стола для циркуляционной пилы делится на определенные этапы:

Сначала изготавливаем столешницу. Для этих целей прекрасно подойдет толстая фанера. Именно из нее выпиливаем лобзиком заготовку необходимого размера.
Имейте в виду, чем больше будут габариты рабочей поверхности, тем удобнее вам будет работать с оборудованием.
После вырезания столешницы электролобзиком, ее края обрабатываются фрезером.

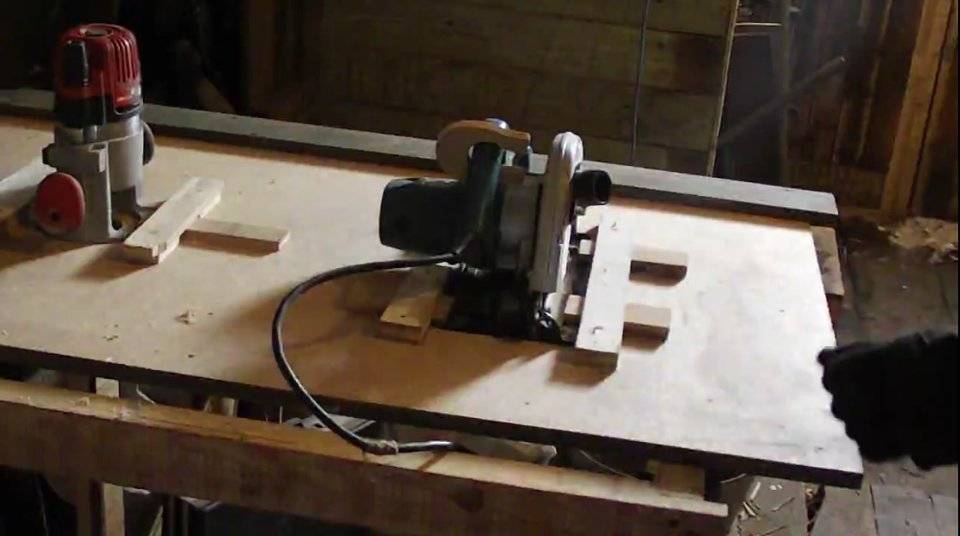

Теперь делается разметка под установку циркуляционной пилы. Для этого изделие переворачиваем и монтируем пилу без диска. При установке оборудования используем чертеж. Делаем разметку на столешнице под габариты подошвы оборудования. С помощью фрезера делаем углубления до 1 см по разметке.
Примеряем пилу и корректируем ее положение. Далее делаем разметку для установки диска.
Если планируется выполнять распил под разными углами, то разметка прорези будет иметь сечение в виде трапеции, расположенной вершиной вниз.
Далее на внутренней стороне изделия делаем разметку под ребра жесткости. В дальнейшем, по ней будут устанавливаться ножки изделия.
Ребра жесткости изготавливаются из доски, размерами 5 на 10 см и устанавливаются по периметру столешницы с отступами на 10 см от краев. Далее с помощью линейки отмечается центральная линия, а по ней отмечаются места расположения саморезов в 5 см от краев ребер и 15-см по всей длине.
По меткам делаются сквозные отверстия.
Далее выполняем разметку под продольные ребра жесткости и проводим их распил.
Крепим их к изделию столярным клеем, прижимая струбцинами.
Боковые ребра изготавливаются и крепятся точно так.
Теперь, не снимая струбцин, скрепляем конструкцию с помощью саморезов по заранее подготовленным отверстиям.
Ребра жесткости стягиваются между собой двумя саморезами размерами 5 см с каждой стороны. Только после этого снимаем струбицины.
Теперь приступаем к изготовлению ножек. Для этого необходима доска размерами 5 на 10 см. Имейте в виду, высота ножек должна обеспечивать удобную работу за столом. Оптимальной высотой ножек считается 1 метр. Доска срезается вдоль продольной оси, при этом делаем небольшой угол с одной стороны.
Крепим ножки изделия. Чтобы стол был максимально устойчивым, рекомендуется сделать стяжку с помощью брусков.
Переходим к установке циркуляционной пилы. Она устанавливается в подготовленный паз с внутренней стороны, ее подошву крепим болтами, а диск вставляем в подготовленную прорезь.
Теперь необходимо продумать подключение оборудования к электросети. Если вы имеете опыт в сфере подключения электрических приборов, можно установить клавишу включения и вывести кнопки управления инструментом на внешнюю поверхность переднего ребра жесткости. Если же для вас данная задача не выполнима, то включать и отключать пилу вы сможете сетевым шнуром. Но имейте в виду, данный способ не безопасный, так как при аварийной ситуации оборудование не отключится автоматически.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

пропил делают в цельном листе;
столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:

Материалы, которые потребуются в процессе работы:

основа, толщина которой не меньше 22 см;
брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
столярный клей;
крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
металлические уголки в количестве 10 штук;
саморезы.

Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

направляющие брусья;
фанеру;
пропил;
бортики для надежного упора;
планка съемной конструкции.

После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Чертежи и схемы

Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы. В первую очередь делают расчет размеров, чтобы перенести их на картон

В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок

В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру.

Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.

Пример чертежа столика для циркулярной пилы:

Сложностей в процессе не возникнет, если тщательно изучить вопрос.

Схема с подробным описанием и размерами:

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.

Торцовочная пила по дереву – изготовление из циркулярки своими руками

Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.

Для изготовления верстака необходимо проделать следующие операции:

Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
Устанавливают оборудование для обрезки торцов.

Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.

Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.

Для комфортной работы рекомендуется подключить систему плавного запуска. Она позволит снизить нагрузку на конструкцию при стартовом рывке и регулировать количество оборотов.

Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.

Порядок изготовления следующий:

Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки.
Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.
