Укорачивание цепи своими руками
Укоротить цепь бензопилы можно и своими руками с помощью простых инструментов. Такой метод менее надежен, но прост в использовании, не требует специальных навыков работы с клепочным оборудованием. Недостаток – нельзя контролировать силу и качество раздавливания заклепок. Это может привести к поломке инструмента при серьезных нагрузках.
Какие инструменты понадобятся для ремонта в домашних условиях?
Провести работу можно с помощью самых доступных инструментов. В зависимости от навыков и умений могут потребоваться:
- тиски;
- болгарка;
- молоток;
- зубило;
- надфиль;
- бородок;
- плоскогубцы или пассажи.
Некоторые мастера применяют и электросварочный аппарат. Его использовать не рекомендуется, так как швы после сварки быстро приходят в негодность под воздействием вибрации при интенсивной работе бензопилы. Такой метод подходит только для редукторных цепей, передающих усилия на ведущую звездочку.
Удаление заклепок
Для разъединения звеньев требуется приложить физическое усилие, так как для изготовления гарнитуры применяют высококачественную сталь. Перед началом работы цепь крепко зафиксировать в тисках, чтобы избежать травм в процессе удаления. Сточить надфилем или напильником выступающую часть. Саму заклепку своими руками можно снять следующими способами:
Продолжать стачивать наждаком до тех пор, пока не проступит перемычка. Приложить бородок, выдолбить металл молотком. Сточить клепку болгаркой. Недостаток метода – можно повредить саму цепь
Работу нужно проводить осторожно, периодически смачивая область водой. После зажатия цепи в тисках за направляющие срубить клепки зубилом
Если необходимо увеличить количество звеньев или снять одно из них, то требуется снять минимум две заклепки (слева и справа). При использовании болгарки металл может нагреваться, поэтому после стачивания нужно дождаться остывания или работать в защитных перчатках.
Соединение звеньев
Приобрести новое звено для любой модели бензопилы можно в любом специализированном магазине, снять ее со старой гарнитуры. Использование донорских запчастей не рекомендуется, так как от этого снижается качество режущего полотна. Технология установки:
- Установить звено с новыми заклепками на цепь. Уложить на наковальню открытой стороной вверх.
- Надеть на клепки верхнюю пластину, несколько раз обстукать молотком для плотного соединения.
- Приложить бородок на заклепку, сделать 1-2 сильных ударов молотком. Добиться выраженного утолщения, расплющивания металла. Повторить операцию с двух сторон звена.
После работы следует проверить, чтобы цепь была подвижной, все ее элементы свободно ходили в разные стороны. Это позволяет избежать заклинивания в процессе пиления.

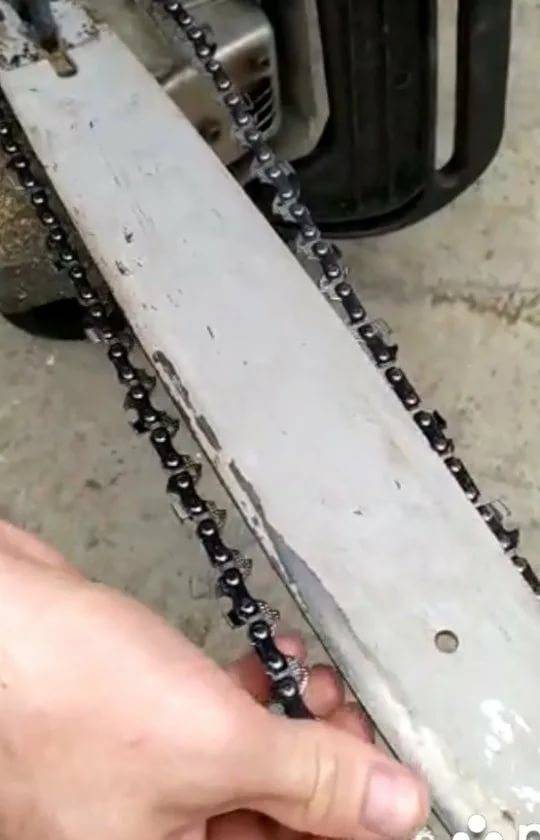

Как правильно одеть и натянуть цепь?
Перед началом работы следует надеть перчатки, чтобы избежать порезов об острые зубья. Натягивать можно только холодную цепь – после остывания она может лопнуть от перенапряжения, повредив механизм
Снять защитный кожух с бензопилы, осторожно надеть ее на шину
В зависимости от комплектации модели инструмента натяжение придают ручным способом или с помощью специального регулятора. В первом случае нужно ослабить болты на шине, после установки цепи придать напряжение с помощью шлицевой отвертки. Если имеется регулировочный болт, то повернуть его до упора, пока не появится достаточное натяжение полотна. После работы проверить отсутствие провисания, обязательно подтянуть после первой эксплуатации.
Конструктивные особенности натяжителей бензопильных цепей
Чтобы отрегулировать степень натяжения цепи на бензопиле, в конструкции инструмента имеются соответствующие регулировочные винты. Первые два винта, посредством которых крепится шина, позволяют осуществить грубую настройку степени натяжения.
Для выставления точной натяжки гарнитуры, в конструкции инструмента имеется специальный винт. Этот винт соединяется с механизмом натяжения шины, при вращении которого осуществляется более точная настройка. Для обеспечения грубой регулировки необходимо:
- Чтобы усилить натяжку, необходимо переместить шину в сторону от звездочки.
- Чтобы ослабить натяжение, требуется перемещать шину в сторону к ведущей звездочке.
Механизм натяжителя цепи имеет простейшую конструкцию, состоящую из винта с резьбой, на которой расположен шип и шестеренка. Этот шип входит в зацепление с отверстием на шине, и воздействует на нее при перемещении винта. Шестерни предназначены для передачи усилия при вращении регулировочного винта на винт-натяжитель. Простота конструкции регулировочного механизма сказывается на его надежности. На бензопиле этот механизм из строя выходит крайне редко, но даже если это случается, то стоит деталь недорого.
Механизм натяжения на бензопилах разных производителей может отличаться по конструкции, только принцип работы у всех устройств одинаковый. Отличие в конструкции механизма влияет на место расположения регулировочного винта, который может располагаться сбоку (наиболее частый вариант), с торцевой части или снизу. Причем шляпка винта может иметь прямую форму под шлицевую отвертку или шестигранник.
Основные неполадки цепи бензопилы
Те, кто сталкивался с подобным оборудованием знают, что у всех типов есть специальный тормоз. Выглядит он как большая ручка, которую отодвигают для блокировки вращения. Люди без опыта могут забыть про эту особенность, и во время пилки не будут снимать блокиратор. Эксплуатация инструмента таким подходом станет следствием поломки тормозов или сцепления. В этом случае не сложно диагностировать проблему, однако, бывают ситуации, когда ослабевает цепка. Некоторые не могут понять, почему слетает цепь на бензопиле во время распиливания.
Есть несколько причин данной неисправности:
- использование свежей цепочки и старой звёздочки. Две этих запчасти участвуют в распиле одновременно, и их замена проводится равномерно. Так можно избежать неприятностей и добиться наилучшего эффекта;
- не учитывается обкатка. После монтажа элемента следует запустить мотор и «погонять» пилу на малых и средних оборотах. Этим воздействием смажутся все звенья, но натяжка ослабнет. Далее, перед повторной подтяжкой, механизму даётся время чтобы остыть;
- низкое качество изделий. На строительном рынке можно встретить множество производителей, среди которых часто попадаются подделки. Поэтому к таким покупкам советуется относиться внимательно;
- долгое использование и недостаток масла. От этого железо начинает перегреваться, и оно теряет все свои свойства (в том числе и упругость).
Большая часть сделана, и остаётся только провести регулировку. Для этого необходимо взять «плоскую» отвёртку и поворачивая соответствующую конструкцию (во большинстве моделей она расположена снизу болтов кожуха) произвести регулировку. Натяжка цепи выполняется так, чтобы нижняя её сторона не провисала, и был свободным ход по оси. После зажимаются болты на корпусе.
Многие неопытные работники не обращают внимание на положение направляющей и выполняют фиксацию в произвольном положении. Однако в период распила происходит давление на нижнюю плоскость, которая смещается и создаётся провисание
Во избежание этого настройку советуется проводить с приподнятой вверх направляющей шиной.
Некоторые задаются вопросом о том, как натянуть цепь на бензопиле штиль от Немецкого производителя. Дело в том, что регулятор у этого производителя сделан спереди (рядом с наружной частью направляющей), что и создаёт недоумение. Все остальные действия делаются аналогичным образом и в том же порядке.
Разумеется, к комплекту большинства моделей прилагается инструкцию о том, как правильно натянуть или заменить цепь на бензопиле, но в ней не указываются многие моменты. Также большое количество потребителей предпочитает покупать мотопилы б/у, чтобы сэкономить значительную часть денежных средств. А прошлые владельцы вряд ли будут сохранять такие мелочи как руководство.
Методы удаления заклепки без применения специализированных устройств
Удалить заклепки без использования специализированных приспособлений можно несколькими способами:
Удаление заклепки при помощи напильника
- Сточить выступы на наждаке. При использовании данного метода необходимо контролировать степень нажатия на заклепку, чтобы избежать повреждения рабочих деталей.
- Срезать отрезным кругом углошлифовальной машины. Стоит учитывать, что в этом случае металл нагревается, что повлияет на его свойства.
- Спилить головки при помощи напильника или надфиля. При таком способе риск повреждения звеньев сводится к минимуму.
- Срубить с использованием зубила. Перед началом работы потребуется надежно закрепить цепь в тисках.
После того, как наружные выступы полностью срезаны, понадобится выбить заклепку из посадочного места. Для этого нужно подобрать пробойник, диаметр которого будет соответствовать диаметру отверстия. Пробойник необходимо поставить на заклепку и выбить ее резким ударом молотка. После выполнения этих действий цепь будет рассоединена.
Внимание: Во избежание повреждения звеньев нужно надежно закрепить их. Кроме этого, пробойник следует устанавливать строго перпендикулярно срезу заклепки
До и после расклепывания цепи
Последствия некачественного ремонта
Последствия некачественного ремонта могут быть весьма печальные, цепь в момент разрыва может травмировать оператора. Конечно, современные пилы оборудованы всякого рода защитой. Например, на них устанавливаются улавливатели, которые призваны защитить оператора в экстренной ситуации, а правая рука, которая находится на линии цепи, спрятана за корпусом.
Но, 100% гарантии защита не дает, поэтому, прежде чем использовать ремонтную цепь с максимальной нагрузкой, необходимо опробовать её на легких работах, распилить пару веток или досок.
Также последствия некачественного ремонта могут отразиться на работоспособности бензопилы. Рассмотрим, какие можно допустить ошибки при ремонте и как они отразятся на работе пилы.
Ошибки при ремонте цепей
- Не совпадает по шагу. Причина в том, что установлено рабочее звено не подходящее по основным параметрам: шагу, толщине звена. Если такую гарнитуру использовать для работы, то в результате потребуется замена ведущей звездочки и шины пилы, т. к. звездочку на шине сломает.
- Еще один вариант несовпадения по шагу, это установка рабочего зуба в обратном направлении. Встречается крайне редко, но все же бывает, особенно у тех, кто ремонтирует в первый раз. Последствия аналогичны первому пункту.
- Цепь длиннее шины. С эти все понятно, регулировочного винта не хватит для натяжения, цепь будет болтаться и увеличится износ ведущей звездочки.
- Короче. Такую гарнитуру нельзя будет установить, потребуется расклепывать и удлинять.
- Соединительное звено немного длиннее. Аналогично первому пункту изменится шаг, что приведет к разрушению ведущей и ведомой звездочки.
В заключении хочется уделить особое внимание качеству статей на данную тему. На страницах сайтов в интернете есть информация о том, как ремонтировать цепь пилы при помощи сварки
Такие инструкции написаны не компетентными авторами, которые сами не понимают, о чем пишут.
Ремонтировать при помощи сварки можно, но это не пильные цепи, а редукторные, предназначенные для передачи усилия с одной звездочки на другую.
Такие, можно встретить в механизмах сельскохозяйственных машин, транспортерах и прочих агрегата.
Замена пильного элемента бензопилы
Если требуется замена цепи на бензопиле, то выполните следующие действия.
Снимите крышку, закрывающую звездочку. Для этого чаще всего необходимо открутить крепежные гайки.
Открутив крепеж, снимите крышку, закрывающую муфту со звездочкой.
Взявшись рукой за шину, подайте ее в сторону звездочки, чтобы цепь ослабла.
Снимите цепной элемент с ведущей звездочки.
Теперь необходимо установить цепь на бензопилу. Возьмите новый пильный элемент и оденьте его сначала на ведущую звездочку.
Затем нужно одеть цепь на шину, уложив элемент в ее паз по всему периметру
Важно, чтобы звенья правильно оделись на ведомую звездочку, находящуюся на вершине шины
При установке обратите внимание на направление режущих звеньев. Они должны быть направлены в противоположную от агрегата сторону, на верхней части шины
Подайте шину в противоположном относительно двигателя направлении, чтобы немного подтянуть цепь
После укладки пильного элемента, прежде чем ставить крышку на место, необходимо совместить винт, посредством которого проводится регулировка натяжения, с регулятором, находящимся за шиной. Только после этого можно надеть крышку и слегка прикрутить гайки. Далее, вставьте отвертку в регулировочный винт и произведите окончательное натяжение. Как производится правильная натяжка цепи, было рассказано выше.
Немного приподнимите шину и затяните гайки, таким образом зафиксировав ее. Важно не переусердствовать и не сорвать резьбу.
Как убрать заклепку
Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.
Болгаркой пользоваться не рекомендуется, поскольку есть риск перегреть звенья, что приведет к изменению физических свойств металла.
Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.
Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.
Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.
Преимущество данного способа в том, что заклепки можно использовать повторно, так как они не стачиваются.
Причины ослабевания цепи на бензопиле
Бензопила состоит из шины, ведущей рабочее полотно, и непосредственно цепи. Каждая из частей может выходить из строя, влиять на работу механизма.
Причин необходимости натяжения цепи на бензопиле несколько. Даже при натянутом ролике уже распилив несколько бревен можно столкнуться с провисанием элемента. Основными причинами появления неисправности являются:
- ослабление шины;
- растяжение полотна;
- выход из строя ведущей звезды.
Растяжение звеньев происходит постоянно, что обусловлено особенностью конструкции. Чтобы выполнять свою задачу, осуществлять движение по заданной траектории и разрезать древесину, она состоит из множества остро заточенных под определенным углом звеньев. При помощи втулок они соединяются друг с другом. Между ними есть люфт, зазоры.
Под действием повышения температуры металла во время работы этот люфт увеличивается, сталь расширяется и удлиняется, деформируется рабочее полотно.
Потенциальные проблемы одних частей конструкции вызывают нарушение других, так как объединены в систему
Поэтому важно своевременно обратить внимание на нарушение работы пилы на начальном этапе, заменить поломанную деталь или отрегулировать ее
Возможными причинами растяжения основной части бензопилы может быть работа в неблагоприятных условиях (попадание грязи, пыли), неправильная работа масляного насоса (отсутствует смазка звеньев), использование материала низкого качества.
Ослабла шина
Шина – направляющая цепь на электрической пиле. Она изготовлена из нержавеющей стали, от технологических характеристик которой зависит долговечность изделия. При изнашивании деталь подлежит замене и не ремонтируется. Если шина ослабла, то часто это связано с перегревом полотна, что может происходить по нескольким причинам, помимо возраста эксплуатации:
- несоответствие размера хвостовика цепи ширине канала;
- если шаг звена не подходит параметрам установленной звездочки.
Кроме изменения параметров направляющего полотна, растянуться может и сама рабочая зона. Будучи основной частью инструмента, она отвечает непосредственно за качество среза.
Растянулась цепь
Вероятность, что рабочая зона может провиснуть, выше у новой конструкции или после длительной эксплуатации. Причинами растяжения могут быть:
- выбор товара, изготовленного из некачественных материалов;
- нарушение системы смазки полотна;
- если не исправна звездочка или шина.
Долговечность металлической ленты зависит от стиля работы оператора. Если бытовой инструмент применять с большой нагрузкой, то срок эксплуатации сокращается.
Проблемы с ведущей звездой
Конструкция бензопилы такая, что двигатель должен передать энергию на ленту, где расположены зубья. Для этого предназначена деталь, имеющая форму звезды. Она принимает, сохраняет и передает тягу от двигателя непрерывно, нагревается во время работы. На срок эксплуатации ведущей звезды влияет шаг строя зубьев, под каким углом они располагаются и насколько правильно заточены.
Если вовремя не произвести натяжение цепи на бензопиле и не заменить деталь, то это чревато дорогостоящим ремонтом:
- полотно начинает резать по кривой траектории;
- повышается нагрузка на двигатель, что повышает риск его выхода из строя;
- обрывается пружина сцепления;
- деформируется поршень двигателя инструмента.
В инструкции к пиле указаны нормы, при которых эксплуатируется часть механизма. При отклонении более, чем на 0,5 мм нужно менять звездочку.
Как проверяется правильность натяжения
Процесс регулировки не представляет собой ничего сложного. Однако от правильности выполнения этой процедуры зависит эффективность инструмента, а также срок службы его составных частей. Чтобы убедиться в том, что цепь правильно натянута, следует выполнить ряд следующих действий:
- Перемещение цепи вручную должно быть легким и свободным
- Взяться за изделие в верхней части шины, после чего потянуть его вверх. Оптимальное значение растяжения составляет 2/3 выхода ножки цепи (хвостовика)
- При передвижении изделия по шине не должно появляться посторонних шумов и скрипа

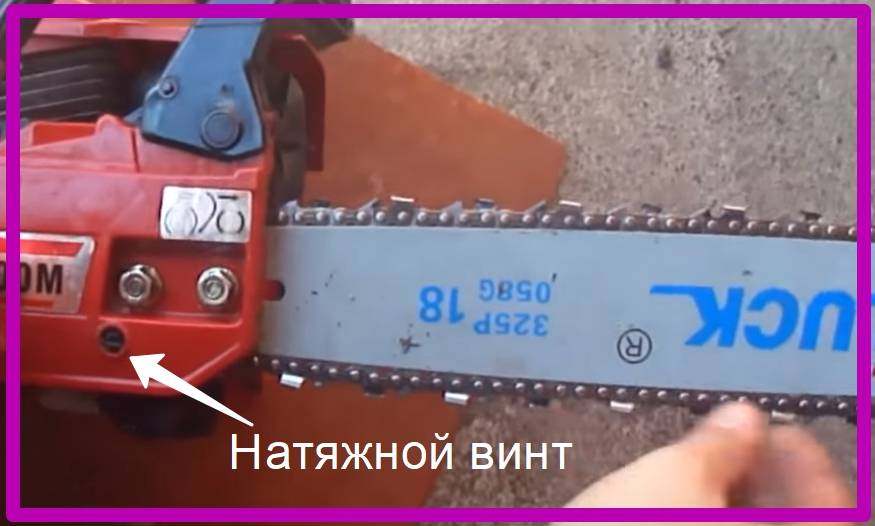

Место расположения регулировочного винта
Важным элементом для работы велосипеда является цепь, срок службы которой зависит от своевременного ухода. При работе она не должна трещать и скрипеть. Это нормально, что в процессе эксплуатации она постепенно изнашивается и, как следствие, удлиняется. При правильной регулировке цепь должна провисать на 10–12 мм. При оттягивании пальцами она должна поддаться на 10-15 мм, а если эта величина больше, то её необходимо натянуть. Заметьте, что это актуально только для велосипедов или без переключателей скоростей, или с планетарным механизмом передач.
При установке новой цепи также важно отрегулировать её натяжение. Ещё важнее — после первых трёх заездов подтянуть её
Новая деталь в первое время эксплуатации очень быстро растягивается.
Как устранить риски приобретения низкокачественной подделки
При покупке фирменной цепи на рынке, не исключены риски приобретения китайского цепного фальсификата. Задача самостоятельного выбора усложняется отсутствием надежного способа отличить качественный фирменный оригинал от подделки, которая по рабочему ресурсу на порядок уступает фирменным изделиям.
С большей уверенностью, по серебристой упаковке, яркому оранжевому логотипу и наличию индикатора износа можно идентифицировать штилевские цепи. Более дешевые по стоимости китайские аналоги оформлены более скромно, в серые коробки с желтым товарным знаком.
Без опасений можно покупать полноценные по качеству и долговечности пильные цепи в фирменных магазинах и лицензированных торговых представительствах компаний-посредников.
Начальный этап ремонтно-восстановительных работ
Все известные способы укорачивания пильной цепи предполагают критерии отбраковки поврежденных режущих и соединительных звеньев, определенную технологией последовательность рабочих операций. Режущие и соединительные звенья монтируются заводскими заклепками, которые по всем характеристикам соответствуют действующим стандартам.
Применение самодельных комплектующих в любом случае не рекомендовано. Специальные заклепки для цепей в продаже встречаются крайне редко, поэтому в большинстве случаев проблема решается установкой нужных деталей снятых из демонтируемого отрезка цепи.
Как и чем укоротить цепь на бензопиле: рекомендации профессионалов
Не редки ситуации, когда при установке на бензопилу более недлинной шины приходится поменять и пильную цепь. Эта информация даст подсказку, как укоротить цепь на бензопиле с таким расчетом, чтоб деталь вполне выработала собственный ресурс. В другом варианте — вероятна подгонка длинноватой цепи к более недлинной штатной направляющей шине.
Для ремонта задействуются не растянутые цепи с относительно маленький выработкой ресурса, получившие частичные повреждения при обрыве либо попадании режущих звеньев на находящиеся в древесной породе железные включения.
Станок для установки заклепок
После разборки и удаления элемента цепи нужно опять соединить рабочие звенья. Для этой цели применяется заклепочно-обкатный станок. Процесс сборки происходит с помощью специального рабочего валика, который приводится в движение электродвигателем.
Заклепка зажимается меж бездвижно стоящей наковальней и рабочим валиком. Оператор без помощи других устанавливает давление рабочего валика с помощью регулировочного винта. Во время вращения валика край заклепки равномерно раздавливается, что делает неосуществимым отсоединение звеньев друг от друга.
Справка: внедрение станков для того, чтоб укоротить цепь бензопилы, позволяет очень приблизить качество сборки к заводскому эталону. Но данные устройства имеют довольно высшую цена, и их приобретение для использования в домашних критериях является невыгодным. Не считая этого, не всегда есть возможность пользоваться спец приспособлениями прямо на рабочем месте. В связи с этим можно выполнить укорачивание подручными инструментами.
Проверка натяжки
Чтоб проверить натяжку цепи, необходимо отключить тормозную систему пилы. Позже вручную провести цепок по шине, если он прогуливается плавненько и не провисает, означает все нормально. Если же цепок прогуливается очень туго, то его необходимо малость ослабить, так как есть риск разрыва во время работы.
Неисправности системы смазки и как они устраняются
Основные неисправности системы подачи масла на бензопиле можно разделить на два основных вида, это общие неисправности присущие всем бензопилам и индивидуальные, которые могут различаться в зависимости от вида насоса и червячной передачи, установленной на конкретной модели. Начнем разбираться в неисправностях по порядку.
Признаки неисправности системы смазки, проверка её работоспособности
- Цепь бензопилы сухая и имеет бледноватый оттенок без блеска.
- Цепь относительно быстро растягивается.
- Шина очень горячая и даже может частично оплавляться краска.
- Масло из бака практически не убавляется.
- Снизилась эффективность реза на острой цепи
Все эти признаки указывают на то, что смазочный процесс протекает с нарушениями. Для того чтобы проверить подачу масла системой смазки необходимо снять боковую шину бензопилы и завести ее. Далее, нужно немного увеличить обороты наблюдая при этом за местом окончания масляной магистрали. Если масло поступает, скорее всего его количества недостаточно для нормальной смазки и нужно почистить или заменить фильтр и, если это возможно, отрегулировать подачу. В случае, когда не поступает, проблема более серьезная и требует проведения дальнейшей диагностики.
Существует способ проверки подачи масла, не снимая шины. Для этого необходимо направить конец шины в сторону, например, свежеспиленной чурки со стороны реза и максимально увеличить обороты, при этом нужно стараться держать конец шины на расстоянии не более 10 см от чурки. Если масленые пятна начнут появляться на её поверхности — значит масло подается.
Поиск неисправности
После того как было определено, что масло не подается, дальнейшая диагностика возможна только если полностью снять масляную систему. Конечно, в некоторых ситуациях помогает замена фильтра, но это встречается очень редко.
Наиболее частые неисправности
- Обрыв масляного шланга. Его иногда можно обнаружить и при визуальном осмотре. Проблема решается заменой неисправной детали.
- Отсутствие резьбы на валу масляного насоса, поможет его замена.
- Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новой детали.
- Отсутствие штопора главного вала (актуально для некоторых моделей инструментов, например, Homelite). Исправить можно установив вместо родного штопора, подходящий по диаметру гвоздик, обрезав его до необходимой длины.
- Засор в магистрали. Можно удалить при помощи продувки сжатым воздухом или механически, с применением проволочки подходящего диаметра.
- Засор фильтрующего элемента.
- У инструмента Штиль MS 180, насос которого неразборный, он часто засоряется. Можно попытаться промыть в чистом бензине, если не поможет заменить.
- У китайских бензопил (Цыганка), очень часто срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.
Индивидуальная неисправность системы смазки Stihl MS 180
Ввиду того что Stihl MS 180 является одной из самых распространенных моделей бензопил, хочется подробнее остановиться на одной, присущей только ей неисправности и описать способ устранения без замены деталей.
Достаточно часто на бензопиле Штиль MS 180 наблюдается разгерметизация масляной магистрали в том месте, где маслопровод, идущий от бака, устанавливается в корпус пилы. Определить неисправность можно по характерным подтекам смазки на днище инструмента.
Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из посадочного отверстия, очистить и обезжирить. После всех этих манипуляций нанести на посадочное место шланга герметик и установить в корпус бензопилы.
Подробнее об устранении неисправности и полной диагностике системы смазки бензопилы штиль, можно узнать, посмотрев видео, в котором пошагово запечатлен процесс разборки и ремонт системы смазки.
