Разборка бензопилы штиль

Описание устройства и технические параметры

Штиль 180 имеет стандартную конфигурацию. Впрочем, как и все современные бензопилы. Ее составляющие:

  • Передняя и задняя рукоять с антивибрационной системой.
  • Пильная шина с цепью.
  • Двухтактный одноцилиндровый двигатель.
  • Системы топлива и зажигания.
  • Корпус из качественного пластика.

Бензопила штиль 180, технические характеристики:

  • Бензиновый двигатель, который работает на смеси топлива и масла в соотношении 1:50.Имеет мощность в 2 л. с.
  • Вес пилы составляет примерно 4 кг.
  • Пила оснащена системой облегченного запуска.
  • Емкость топливного и масляного бака 250 и 140 мл соответственно.
  • Пильная шина имеет длину на 14 дюймов (35 см).
  • Автоматическая смазка цепи.

Поломка карбюратора

Карбюратор Штиля характеризуется наличием всего одного винта, который отвечает за регулировку холостого хода (ХХ)

Во время работы оборудования очень важно обращать внимание на то, с какой частотой происходит вращение винта при ХХ. Настроить данные параметры можно путем проверки воздушного фильтра и искрозащитной задвижки

О том, что карбюратор бензопилы требует регулировки, говорят следующие признаки:

О том, что карбюратор бензопилы требует регулировки, говорят следующие признаки:

  • двигатель очень плохо заводится и практически сразу выключается;
  • большое потребление топлива, сильный выхлоп;
  • заводские настройки бензопилы сбиты;
  • неправильная работа воздухоочистительной системы;
  • изношенная поршневая система.

Стоит сразу обратить ваше внимание, что регулировки карбюратора пилы является довольно сложным процессом. Если оборудование перестало внезапно работать, следует произвести такие действия:

  1. Открыть и закрыть крышку топливного бака.
  2. Достать и высушить свечу.
  3. Проветрить камеру сгорания.

Технические характеристики

Бензопила Штиль 180 имеет последующие технические свойства:

  • рабочий объем мотора 31,8 см 3 ;
  • мощность мотора 2.7 л. с;
  • вес пилы без бензина, масла и пильной шины составляет всего 3,9 кг;
  • цепь Picco Micro 3 (PM3), с шагом 3/8 » P;
  • объем бака под масло 145 мл. Топливного бака 250 мл;
  • параметр звукового давления равен 97 дБ(A).

Востребованность бензопил Stihl mc 180 среди любителей обусловлена удобством работы и надежностью. Базовая модель весит всего 3, 9 кг. Сабля, длина полотна 35 см позволяет распиливать брёвна или ронять деревья сечением до 30 см. Мощность двухтактного двигателя 2 л. с., что позволяет выполнять все бытовые работы, связанные с поперечным распиливанием досок и даже дров из любой породы деревьев. Емкость топливного бака всего 0,25 л, но это позволяет работать без остановки в течение 45-55 минут.

Применять для заправки следует смесь, состоящую из рекомендованного или трансмиссионного масла с не этилированным бензином АИ-92 и АИ- 95. Соотношение – 25 мл присадки на литр бензина.

Цепь для бензопилы Штиль 180 представляет бесконечную замкнутую ленту из 50 звеньев. Остальные параметры:

  • шаг цепи – 3/8 дюйма;
  • ширина паза- 1,3 см;
  • материал изготовления высокоуглеродистая сталь, хромированная сталь, победитовые напайки.

Рабочий механизм, пильная гарнитура, включает шину, звездочку и систему автоматической смазки.

Система натяжения цепи расположена сбоку, что удобно. Предусмотрено тормозное устройство для цепи.

В зависимости от длины шины и модернизации бензопилы Штиль МС 180 имеется несколько модификаций. Пилы с длиной сабли 35 см относятся к моделям, в маркировке которых присутствует 14, их длина в дюймах – 14. Такая же комплектация по двигателю и его параметрам, но с длиной шины 40 см, называют МС 180 16.

Советы специалиста

Ремонтируя карбюратор, вы должны помнить о том, что он представляет собой сложный узел, состоящий из колец и множества деталей. Это указывает на то, что прочистку и ремонт необходимо осуществлять с особой аккуратностью. Если инструмент глохнет или не заводится, то, помимо карбюратора, необходимо проверить свечи зажигания. Если они неисправны, их выкручивают и просушивают.

Лишнее топливо можно слить через специальное отверстие. Неисправности бензопилы «Штиль 180» и их устранение описаны частично в инструкции. Ознакомившись со статьей, вы сможете понять, что свечи следует сушить не меньше получаса, по истечении этого времени свечу можно установить на место, запустив агрегат.

Признаки неисправности двигателя бензопилы:

— двигатель не запускается — двигатель работает неустойчиво — двигатель заводится, но очень часто глохнет — двигатель быстро перегревается — двигатель нормально работает на холостых оборотах, но «захлебывается» при нагрузке — двигатель сильно дымит, мощность падает

В определенных ситуациях лучше обратиться за помощью к профессионалам, и отнести свою пилу в авторизированный сервисный центр. Но с некоторыми неисправностями можно справится самостоятельно.

ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ ОЧЕВИДНЫХ НЕИСПРАВНОСТЕЙ БЕНЗОПИЛЫ.

Для определения причины, почему при запуске бензопила не заводится или глохнет, необходимо произвести дефектовку инструмента. Суть процедуры заключается в последовательном осмотре состояния и работы основных рабочих элементов двигателя пилы. На данном этапе проверяем:

  • Наличие искры на свече зажигания;
  • Подачу топлива;
  • Состояние фильтров;
  • Работу сапуна встроенного в топливную крышку глохнущего агрегата;
  • Функционирование выпускного канала.

Достоинства и недостатки

Карбюраторы Zama очень надежны и просты в эксплуатации. Конкретно на бензопиле Штиль 180 установлен карбюратор, на котором отсутствуют винты настройки качества и количества смеси, как мы привыкли. Один винт существенно упрощает регулировку.

У мембранного карбюратора нет существенных недостатков. С таким карбюратором бензопила работает в любом положении. При боковом распиле, вертикальном и т.д.

Несмотря на вышеупомянутые плюсы, карбюратор чувствителен к качеству топлива. Помимо чистого воздуха из воздушного фильтра в карбюратор требуется подавать очищенное топливо из бензобака. Но это не всегда возможно, поэтому как минимум, раз в полгода его нужно очищать и продувать.

Ремонт дроссельной заслонки

Если цепная пила не запускается, проблема может быть в дросселе. В этой ситуации трудно справиться самостоятельно. Это связано с тем, что человеку трудно регулировать натяжение дроссельной заслонки. Чтобы проверить его, пользователь должен добраться до топливной системы пилы. В этом случае боковая крышка снимается. После этого проверяется шатун и отверстие. Если обратный клапан загрязнен, дроссель может сломаться. В этой ситуации его необходимо заменить. Запасные части для бензопилы лучше покупать в специализированных мастерских. Чтобы заменить деталь, сначала рекомендуется снять шину

После этого важно зацепить зажим, на котором удерживается дроссель

В представленной модели он закреплен на корпусе двумя болтами. С помощью гаечного ключа вы можете легко отвинтить их. Следующий шаг — удалить дроссель с верхней стороны. Для этого вам также понадобится использовать ключ. Растянуть его, в конечном счете, должно быть хорошо. Это потребует помощи другого человека. Однако один конец дросселя можно зафиксировать независимо. Если клапан в результате не плотно прилегает к крышке, то дроссель не является достаточно плотным, и его следует снова удалить.

Принцип работы

Перед выявлением неисправности и ремонтом бензопилы «Штиль 180» следует изучить принцип её действия и то, из каких конструктивных элементов она состоит. В составе бензопилы обязательно присутствует её главный элемент — двухтактный двигатель. Именно он отвечает за надёжность и производительность устройства. Двигатель участвует в запуске привода цепи и поддержания его движения под действием центробежного сцепления. Кроме электродвигателя в состав бензопилы входят:

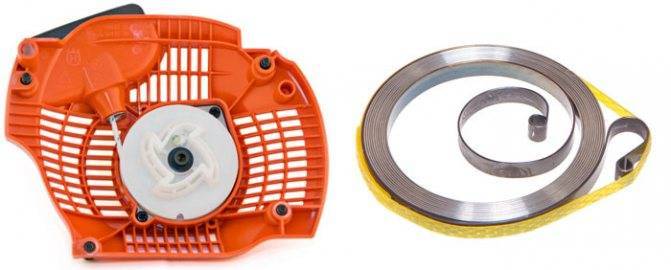

  • стартер;
  • маховик, он же узел охлаждения;
  • блок зажигания;
  • механизм сцепления и тормоза;
  • карбюратор с компенсатором STIHL;
  • воздушный фильтр;
  • топливный и масляный бак;
  • глушитель;
  • антивибрационная система.

Топливо из бака попадает в карбюратор, где к нему примешивается воздух, попадающий из узла очистки. С карбюратора смесь воздуха с топливом поступает в двигатель. Карбюратор пилы имеет один построечный винт, который управляет работой холостого хода. Все настройки устройства выполнены на заводе и обеспечивают оптимальную подачу топливно-воздушной смеси.

В бензопиле используется одноцилиндровый мотор. В качестве механизма защиты применяется муфта, позволяющая в случае заклинивания цепи перевести электродвигатель в режим холостого хода. На начальных оборотах специальные накладки, расположенные в радиальном направлении, прижимаются пружинами к середине вала, тем самым не позволяя ему вращаться. На высоких оборотах центробежная сила увеличивается, что приводит к сжатию пружин. Накладки отжимаются от центра вала, звёздочка вращается и цепь запускается.

Электрическая схема устройства участвует в системе зажигания. Из-за использования маховика с магнитами при вращении возникает электродвижущая сила (ЭДС), которая приводит к появлению тока в блоке электроники. Блок направляет сигнал на свечу, провоцируя появление искры на её выводах. Эта искра подпаливает смесь, поступающую из карбюратора. После того как произошёл удачный запуск, бензопила начинает повторять все рабочие процессы в цикле.

Цепь устройства набирается из зубцов и соединительных элементов. Для защиты пользователя от обратного удара устройство оснащено системой тормоза. Подача масла происходит в автоматическом режиме под действием насоса.

Сборка бензопилы Штиль 180

Собирать пилу stihl ms 180 обратно, достаточно просто, главное придерживаться следующего алгоритма:

  1. Установить поршень на шатун, стрелка на поршне должна смотреть по ходу бензопилы Штиль 180, а по левую руку от поршня располагаться сторона коленчатого вала, которая предназначена для установки маховика;
  2. Аккуратно вставить поршень обратно в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
  3. Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в посадочное место в цилиндре;
  4. Далее обезжирить место установки картера и сам картер, после чего промазать герметиком и установив на место закрутить 4 винта крепления;

Чтобы собрать пилу Штиль 180 после того момента как собран двигатель, нужно соблюдать обратную последовательность разборки

Важно отнестись к процессу внимательно и не забыть установить тяги на карбюратор, и подключить провод зажигания

Ниже можно посмотреть разборку штиль 180 на видео, оно сделано для малоопытных пользователей, в нем подробно показан весь процесс.

Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится достаточно просто, главное перед работой хорошенько очистить пилу и не торопиться. Для того чтобы мелкие детали не потерялись, нужно использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.

Бензопила «Calm 180»: неисправности и ремонт, инструкция по эксплуатации

Бензопила «Stil MS 180» относится к классу переносных устройств. В этом случае двигатель имеет модель 1400 Вт. Объем двигателя составляет 31 куб. видеть. На холостом ходу пила способна производить более 2 тысяч оборотов. Цепь рассчитана на длину ровно 350 мм. Существует антивибрационная система.

В целом, пила хорошо зарекомендовала себя на рынке, однако она все еще приносит определенные неприятности владельцам. В таких случаях пользователь должен иметь возможность самостоятельно проверять устройство и принимать корректирующие меры. Однако сначала вы должны рассмотреть наиболее распространенные причины сбоев.

Как снять и заменить звездочку с бензопилы?

Сцепление снимается и разбирается в следующих случаях:

  • При лопнувшей пружине, когда мотор функционирует нестабильно;
  • Пружина спала;
  • Произошел скол барабана и слышен шум;
  • Естественный износ после продолжительной работы.

Двигатели, которыми комплектуются практически все современные модели бензопил, соединяются редуктором с пильной поверхностью. Цепь двигается, но если включен холостой ход, то остается неподвижной. При увеличении нагрузки намного больше допустимой, сцепление прекращает подавать крутящий момент на шину.

Многих владельцев бензиновых цепных пил после поломки устройства волнует вопрос о том, как снять звездочку бензопилы.

Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания. В конструкции агрегата используется один из наиболее простых одноцилиндровых двухтактных карбюраторных двигателей, которые работают на бензине.

Простота устройства двигателя и конструкции бензопилы в целом является залогом безотказной и надежной работы приспособления в тяжелых условиях эксплуатации. Эксплуатация бензопилы не требует от оператора большого объема знаний и умений.

Для уменьшения износа инструмента следует контролировать качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки.

Прежде чем проводить ремонт бензопилы, следует изучить ее конструкцию. Чтобы осуществить замену одного из основных элементов конструкции устройства — ведущую звездочку — требуется изучить механизм работы сцепления агрегата.

Снятие и замена сцепления на бензопиле. Обзор, инструкция

Цепные бензопилы, в силу разных причин, время от времени нуждаются в ремонте. Конечно, можно обратиться в сервисную мастерскую или к опытному механику. Однако многие неполадки возможно устранить в домашних условиях, обладая лишь минимальным набором навыков и инструментов.

Отвечая на вопрос как снять сцепление с бензопилы, заметим, что это не является сложной операцией, если в точности придерживаться технологии разборки.

Владельцы инструмента могут столкнуться с определенными трудностями, если бензопила давно эксплуатируется, и детали сцепления прикипели друг к другу.

Однако и в этом случае разборку можно произвести своими руками.

Неисправности сцепления

НеисправностьВозможная причинаСпособ устранения
Цепь крутится не останавливаясь, при любых регулировках карбюратора. Двигатель работает неустойчиво.Лопнула пружина в барабане.Снять пружину и заменить на новую, или поставить новый узел.
Цепь крутится почти постоянно, издавая посторонние звуки.

Скол кулачка.

Слетела пружина.

Замена всего узла
При работе цепь пробуксовывает.Износ сцепленияЗамена узла

Причины, по которым требуется разбирать сцепления:

  • Неисправная или лопнувшая пружина;
  • В результате нагрузок на бензопилу и износа деталей, пружина покинула свое место;
  • Сколы на тарелке сцепления;
  • Износ деталей.

Замена сцепления

При замене сцепления не рекомендуем применять в качестве стопора металлические или пластмассовые предметы. Первые могут поцарапать цилиндр, вторые – замусорить его.

Центробежное сцепление бензопилы

Разбираем сцепление:

  • Включаем тормоз остановки цепи, снимаем защитную крышку и демонтируем пильную гарнитуру;
  • Удаляем грязь, опилки, засохшую смазку, если таковые имеются;
  • Снимаем воздушный фильтр и насвечник;
  • При помощи свечного ключа вывинчиваем свечу;
  • Вращая коленвал, подводим поршень к верхней точке, затем отводим на 6-9 мм;
  • Веревкой, диаметром 7-8 мм, стопорим поршень в верхнем положении;
  • Специальным ключом-съемником откручиваем гайку на сцеплении.

Большинство движущихся деталей бензопилы, имеют правостороннее вращение. Поэтому в гайке на сцеплении предусмотрена левая резьба. Снимать крышку необходимо вращая ключ за часовой стрелкой. Запрещается проводить эту операцию при помощи молотка и зубила – собьете грани!

  • Снимаем крышку и ведущую звездочку. Диагностируем неисправности и оцениваем износ деталей. Оцениваем состояние игольчатого подшипника;
  • При необходимости проводим замену деталей на новые (чаще всего в этом нуждается ведущая звездочка);

Монтаж системы сцепления бензопилы проводится в обратном порядке, однако при этом следует  обращать внимание на некоторые особенности

Нюансы при монтаже системы сцепления:

На некоторых моделях бензопил между ведущей звездочкой и сцеплением может находиться шайба

Обратите внимание, какой стороной к двигателю она стоит;. Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки. В противном случае пильная гарнитура не будет смазываться;. Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки. В противном случае пильная гарнитура не будет смазываться;

Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки. В противном случае пильная гарнитура не будет смазываться;

Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

обзор

Обзор снятия муфты

Обзор ремонта сцепления бензопилы Stihl

Обзор замены сгоревшего сцепления бензопилы

Устранение неисправности карбюратора

Если в результате давления на газ бензопила начинает глохнуть, то проблема заключается в карбюраторе. Также признаком неисправности карбюратора может стать затяжной старт бензопилы и невозможность набора оборотов.

Чаще всего такая неисправность возникает в результате износа резиновой манжеты, которая размещена на поршне топливного ускорителя. В результате этого при пуске инструмента происходит подсос воздуха. В основном такая поломка возникает через несколько лет эксплуатации бензопилы.

Устранение данной неисправности проводится в следующей последовательности:

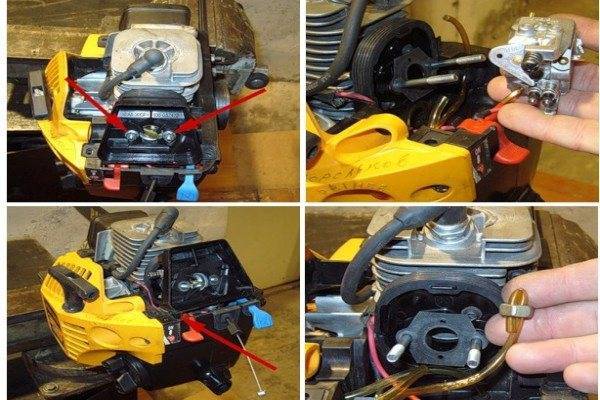

  1. Снять карбюратор. Выкрутить винт, который удерживает крышку с мембраной. Карбюратор повернуть так, чтобы был виден штифт. С него нужно снять стопорное кольцо и отсоединить пружину воздушной заслонки. После этого дроссельную заслонку. Для этого нужно открутить винт, который ее удерживает. На следующем этапе нужно снять ось заслонки.
  2. Вытянуть ускоритель с пружиной. На нем есть манжета. Износ именно этого элемента приводит к подсосу воздуха и остановки двигателя после недавнего запуска. Поршенек с манжетой нужно заменить.
  3. Собрать карбюратор в обратной последовательности и установить на бензопилу.

Поэтапная разборка карбюратора

Теперь известно, как устранить частую неисправность карбюратора. Соблюдая все правила, можно легко выполнить эти работы собственными руками.

О том, как отремонтировать бензопилу «Партнер 350» рассказывает следующая наша статья.

Применение

На практике это такой инструмент, основное значение которого довольно сложно определить четко. Дело в том, что подобное оборудование универсально и имеет очень широкую сферу применения. К примеру, очень актуально оно во время выполнения садовых, строительных, а также иных видов работ.

Многие дачники и садоводы приобретают облегченные модели для ухода за плодовыми деревьями на своем загородном участке. То есть, в наши дни бензопила, бесспорно, стала высокопроизводительной альтернативой ручной пиле или топору. И с особенностями ее эксплуатации и регулировки зазора свечки зажигания знаком почти каждый умелец.

Но все ли владельцы дачных участков знают, как ремонтировать подобную технику в случае возникновения каких-либо неисправностей в ее работе? Давайте обсудим далее, что нужно предпринять, если ваша бензопила не заводится и заливает свечу. А также поговорим о том, почему подобное происходит.

Снятие маховика

Маховик бензопилы Штиль 180 закручен с большим усилием, поэтому для его снятия потребуется головка с металлическим воротком. Гайка, удерживающая маховик, откручивается головкой на 13.

Для блокировки коленчатого вала от проворачивания, нужно открутить свечу и через свечное отверстие установить стопор поршня, если его нет, можно использовать старый шнурок от стартера, с навязанными на него узлами и погруженного в цилиндр через свечное отверстие.

После того как поршень в цилиндре заблокирован, можно откручивать гайку маховика. Резьба в гайке обычная, поэтому крутить нужно в левую сторону. Ослабив гайку, снимать её до конца не нужно, достаточно выкрутить до момента, когда её верхняя кромка сравняется с кончиком вала, после чего выколотка из мягкого металла устанавливается на гайку и делается резкий удар по ней. Таким образом, маховик от резкого удара соскакивает с вала и его можно легко снять без помощи дополнительных инструментов.

Видео: Как Заменить Поршневую На Бензопиле Stihl 180

Отличительной особенностью CPG на Stihl MS 180 является то, что он имеет два компрессионных кольца, в то время как почти все его основные конкуренты имеют только одно. По словам производителя, установка пары колец может лучше стабилизировать поршень в процессе работы, увеличить его охлаждение и увеличить компрессию в двигателе, тем самым улучшая запуск.

Как заменить поршень бензопилой Stihl 180

Если вам нужно заменить старый поршень и установить новый, вам нужно знать, как это сделать правильно и следовать определенному алгоритму. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный гаечный ключ Stihl, электрическую отвертку, молоток, дрейф из мягкого материала, компрессор и стопор для поршня Stihl.

При замене поршня или поршневой группы бензопила должна быть как можно более чистой от загрязнений. Дальнейшая работа ведется по следующему алгоритму:

  1. Верхняя крышка снимается с пилы и зажигается свеча зажигания.
  2. Снимите боковую крышку.
  3. С помощью отвертки с электроприводом заглушки снимаются с амортизаторов бензопилы, после чего их рукоятка отсоединяется от корпуса.
  4. Далее снимите приводную звезду и стартер.
  5. Установите стопор поршня в отверстие свечи зажигания и ослабьте стопорную гайку маховика и сцепление.
  6. Снимите маховик, шестерни сцепления и масляного насоса за сцеплением.
  7. Удалите два винта, которые крепят карбюратор и воздушный фильтр. Снимите фильтр, рычаг управления двигателем и карбюратор Stihl.
  8. Снимите катушку зажигания и глушитель.

После выполнения всех этих операций снова очистите файл от грязи, затем переверните его и открутите четыре винта, которыми двигатель крепится к корпусу бензопилы. После отвинчивания винтов двигатель отделяется от корпуса и снова очищается.

На снятом двигателе поддон разматывается и поддон поднимается, после чего узел поршня с коленчатым валом снимается с двигателя.

При снятии поршня с цилиндра следует помнить, что он расположен относительно цилиндра.

Стопорные кольца поршневого пальца затем снимаются небольшой отверткой, а коленчатый вал отсоединяется от поршня.

В случае, если вам нужно только заменить поршень, вы можете установить его на коленчатый вал, а затем установите поршневой палец стопорные кольца, располагая их так, чтобы точка разрыва стопорного кольца направлен вниз. Это позволяет исключить возможность самопроизвольного хлопки стопорного кольца во время работы двигателя (в соответствии с инструкциями изготовителя Stihl). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.

Установка поршня в цилиндр должна выполняться как можно более аккуратно, поскольку зажимные кольца хрупкие и легко ломаются.

Картер двигателя установлен на двигателе, герметик используется в качестве прокладки, после чего четыре крепежных винта крепятся и затягиваются крест-накрест. Затем двигатель устанавливается на корпус бензопилы. Последующая сборка выполняется с использованием алгоритма обратной разборки.

Почему бензопила Stihl не запускается после замены поршня

Если пила не запускается после замены поршня, необходимо проверить подачу топлива в камеру и диагностировать систему зажигания. Очень часто при установке рычага управления на бензопилу мастера забывают подключить провода, идущие от катушки зажигания, в результате чего искра исчезает, а пыль не начинается.

Проблема также может быть скрыта в захваченном топливном шланге или если он вообще не подключен. Конечно, может быть много причин, но следует помнить, что если все работы по замене поршня выполнены правильно, инструмент должен запускаться и нормально работать без проблем.

видео

На видео вы можете увидеть подробный видеоурок, в котором мастер во всех деталях показал, как правильно разобрать пыль и установить на нее новый поршень. Вы также можете увидеть на видео, как правильно чистить пилу во время ремонта.

Результат

Мы исследовали основные причины и неисправности бензопилы Stihl ms 180, требующие замены CPG. Но, как правило, в каждом случае причины могут пересекаться, и для правильного ремонта требуется комплексный подход к решению проблемы. Установка нового поршня на шесте не всегда означает решение проблемы. Обязательно устраните причину неисправности, и инструмент прослужит долго без проблем и необходимости ремонта.

Топливная система

Чтоб по мере израсходования топливной консистенции, топливный бак наполнялся воздухом и в нем не создавалось отрицательное давление, которое не даст горючему поступать из него в карбюратор, и при всем этом, чтоб из отверстия для воздуха не вытекало горючее, в крышке, закрывающей заливное отверстие, изготовлен сапун. И кстати, если сапун забьется грязюкой, то бензопила заглохнет.

Из бака горючее качается через свободно болтающийся в баке шланг. Хускварна; кто знает- где сапун бензобака и как его сапун находится в верхней части. Благодаря этому, независимо от положения бензопилы, шланг всегда погружен в горючее. На входном конце шланга крепится топливный фильтр. Качается горючее насосом снутри карбюратора.

Для облегчения пуска, часть бензопил оборудовано ручным насосом подготовительной подкачки — праймером. При запуске бензопилы с праймером, карбюратор заполняется топливом заблаговременно (избыток горючего стекает назад в бак). Благодаря этому движок запускается резвее, т.к. уже пройдена стадия наполнения карбюратора топливом, которая без праймера производится насосом карбюратора за счет стартера.

Ремонт и настройка карбюратора

Регулировка карбюратора осуществляется на прогретом моторе. Если двигатель не удается настроить, то причиной излишка бензина в смеси может стать зависание карбюратора. Чтобы снять деталь, надо раскрутить гайки крепления, отсоединить зажигание и тягу от рычага управления мотором. Потом снимают рычаг. Затем вы сможете снять фильтр и карбюратор.

Глушитель зафиксирован двумя гайками. Нужно их раскрутить и потянуть глушитель к себе. Затем раскручивают винты катушки и демонтируют ее. У пилы Штиль карбюратор имеет 1 винт настройки холостого хода. Если нарушена частота вращения холостого хода, то нужен ремонт карбюратора. Это сложный процесс, его трудно выполнить самому. Следует обратиться в ремонтную мастерскую.

Ремонт и настройка карбюратора

Регулировка карбюратора осуществляется на прогретом моторе. Если двигатель не удается настроить, то причиной излишка бензина в смеси может стать зависание карбюратора. Чтобы снять деталь, надо раскрутить гайки крепления, отсоединить зажигание и тягу от рычага управления мотором. Потом снимают рычаг. Затем вы сможете снять фильтр и карбюратор.

Глушитель зафиксирован двумя гайками. Нужно их раскрутить и потянуть глушитель к себе. Затем раскручивают винты катушки и демонтируют ее. У пилы Штиль карбюратор имеет 1 винт настройки холостого хода. Если нарушена частота вращения холостого хода, то нужен ремонт карбюратора. Это сложный процесс, его трудно выполнить самому. Следует обратиться в ремонтную мастерскую.

Снятие маховика

Маховик бензопилы Штиль 180 закручен с большим усилием, поэтому для его снятия потребуется головка с металлическим воротком. Гайка, удерживающая маховик, откручивается головкой на 13.

Для блокировки коленчатого вала от проворачивания, нужно открутить свечу и через свечное отверстие установить стопор поршня, если его нет, можно использовать старый шнурок от стартера, с навязанными на него узлами и погруженного в цилиндр через свечное отверстие.

После того как поршень в цилиндре заблокирован, можно откручивать гайку маховика. Резьба в гайке обычная, поэтому крутить нужно в левую сторону. Ослабив гайку, снимать её до конца не нужно, достаточно выкрутить до момента, когда её верхняя кромка сравняется с кончиком вала, после чего выколотка из мягкого металла устанавливается на гайку и делается резкий удар по ней. Таким образом, маховик от резкого удара соскакивает с вала и его можно легко снять без помощи дополнительных инструментов.

Сборка бензопилы Штиль 180

Собирать пилу stihl ms 180 обратно, достаточно просто, главное придерживаться следующего алгоритма:

  1. Установить поршень на шатун, стрелка на поршне должна смотреть по ходу бензопилы Штиль 180, а по левую руку от поршня располагаться сторона коленчатого вала, которая предназначена для установки маховика;
  2. Аккуратно вставить поршень обратно в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
  3. Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в посадочное место в цилиндре;
  4. Далее обезжирить место установки картера и сам картер, после чего промазать герметиком и установив на место закрутить 4 винта крепления;

KEY-DOP

Чтобы собрать пилу Штиль 180 после того момента как собран двигатель, нужно соблюдать обратную последовательность разборки

Важно отнестись к процессу внимательно и не забыть установить тяги на карбюратор, и подключить провод зажигания

Ниже можно посмотреть разборку штиль 180 на видео, оно сделано для малоопытных пользователей, в нем подробно показан весь процесс.

Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится достаточно просто, главное перед работой хорошенько очистить пилу и не торопиться. Для того чтобы мелкие детали не потерялись, нужно использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.

Обкатка бензопилы Штиль МС 180 – советы новичкам

Купленная бензопила Stihl в комплектации MS 180 обязательно должна пройти подкатку. Это даст возможность деталям инструмента притереться для дальнейшей слаженной работы основных механизмов пилы.

Перед тем, как обкатать бензопилу Штиль 180, следует заправить ее новой топливной смесью. Также потребуется залить свежее масло для смазки цепи бензопилы Штиль 180. Дальнейший порядок действий выглядит следующим образом:

  1. Сначала нужно выключить цепной тормоз, чтобы исключить риск плавления корпуса в месте, где установлено сцепление. Тормоз также защитит оператор от возможных повреждений;
  2. Далее следует завести пилу и дать ей 15 минут поработать на холостом ходу мотора. При этом каждые 30 сек нужно нажимать на рычаг газа;
  3. После этого нужно перевести пилу на работу в обычном режиме. В это время следует начать распиловку тонких веток, постепенно переходя к работе с более крупными ветвями.

https://youtube.com/watch?v=ikGj4-66q70

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера

Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика

После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

Как поставить пружину на стартер бензопилы?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Ремонт самого храпового механизма в домашних условиях выполнять не рекомендуется, поскольку многие операции потребуют использования станка с ЧПУ. Проще приобрести новый узел в специализированных магазинах.

Вывод

Иногда причиной неисправности является плохой контакт между высоковольтным проводом и концом вилки. Если работа свечи не нравится хозяину, она заменяется на новую. Перед ремонтом помните, что шины, цепи и антивибрационные элементы изнашиваются намного быстрее, чем другие детали. Поэтому для бесперебойной работы необходимо сохранить перечисленные запасные части в арсенале.

Разборка – сборка бензопилы STIHL MS180.

Разборка бензопилы STIHL MS180.

Сборка бензопилы STIHL MS180.

Хомячковый рай. Уйти и потеряться:

Пила конечно “боевая”, доставалось и достанется ей ещё порядочно. Но . поршневая в идеале, нагара было минимум. “Чем чистил?” – обычной металлической щёткой (средней жесткости), десять махов и поршень как новый (сами видели :-))) ).

Момент зажигания на современных бензопилах НЕ РЕГУЛИРУЕТСЯ . Он задан конструктивно, маховик на коленвале крепится только в одном положении, которое обеспечивается шпоночным соединением. Так что не заморачивайтесь по поводу всяческих “мёртвых точек” :)))

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
