Разновидности фрез по дереву для дрели: виды и особенности

Особенности работы дрелью с фрезой

О том, как правильно пользоваться фрезой, мало кто знает, так как для выполнения таких работ требуются некоторые знания и навыки столярного дела. Процесс фрезерования представляет собой обработку материала, посредством поочередной работы зубьев фрезы. Инструмент для фрезерования должен иметь функции регулирования оборотов, а также глубины вхождения режущих кромок обрабатываемого изделия. Обычно для таких целей применяется специальный фрезерный станок, но в домашних условиях для осуществления таких работ можно воспользоваться дрелью.

Прежде чем выяснить, какая дрель подойдет для фрезеровки, следует знать, что используется такой инструмент в редких случаях. Это обусловлено тем, что с помощью рассматриваемого изделия невозможно достичь высокой точности, так как данный инструмент не достаточно мощный и не имеет способности развивать большие обороты. К недостаткам применения дрели в качестве фрезеровального аппарата относятся:

При изменении вектора нагрузки происходит негативное влияние на редуктор инструмента.
При работе дрелью с фрезой, она греется, необходимо давать инструменту часто отдыхать.
Высокая вероятность возникновения перекоса фрезы по отношению к заготовке.
Ненадежное крепление в патроне с горизонтальным валом.

Это говорит о том, что применять дрель постоянно в качестве фрезерного станка не рекомендуется. Это негативно отражается на инструменте, и при этом не всегда достигается удовлетворительный результат работы

Работая с фрезой на дрели, важно делать это не спеша и с особой осторожностью

После установки насадки в патрон инструмента, ее следует надежно зафиксировать, после чего приступать к выполнению работы.

Дрель предназначена для сверления отверстий большого и маленького диаметра. Этот электроинструмент не должен был использоваться для резки листового металла и фрезеровки. Однако с развитием технологий начали появляться различные насадки на дрель

Важно учитывать некоторые особенности при использовании этого инструмента в качестве ручного фрезера:

Конструкция дрели и её подвижные элементы не предназначены для постоянных больших нагрузок. Из-за этого нельзя часто работать фрезой по твердым материалам.
Если на электроинструменте установлен пластиковый редуктор, необходимо по возможности заменить его на металлический.
Патрон для зажима сверл и фрез не выдерживает боковых нагрузок. Это необходимо помнить при работе, чтобы насадка не вылетела.
Качество реза значительно хуже из-за малой мощности двигателя дрели.

При работе электродрелью в качестве ручного фрезера необходимо наблюдать за функционированием подвижных элементов и при их нагревании выключать инструмент.

Безопасность при работе

После каждого этапа работы проверяйте фиксацию, или просто подтягивайте патрон с помощью ключа.
Дрель не оснащена защитным экраном (в отличие от ручного фрезера), поэтому работать следует в защитных очках и перчатках. Одежда со свободным рукавом недопустима.
Поскольку обороты небольшие, вибрации несбалансированной фрезы не сильно мешают. Однако при заточке кромок желательно выдерживать идеальную окружность. Ни один зуб не должен быть длиннее.
Дисковые фрезы с большой глубиной погружения на дрели использовать нельзя. При подклинивании инструмент просто вырвется из рук. Виноваты снова низкие обороты.

Совет: Поскольку дрель не оснащена пружинным механизмом и ограничителем глубины фрезерования, следует потренироваться на материале аналогичной твердости. Зафиксировав нужную глубину на опорной пластине, можно приступать к чистовой работе.

Использовать стандартные фрезы при работе с дрелью можно, главное соблюдать ограничения, изложенные в нашем материале.

Материалы лезвий, сменные ножи

Прежде чем перейти к описанию фрез, следовало бы уточнить один небольшой нюанс. Для большинства мастеров фрезы для ручного фрезера — это расходный материал, который не подлежит ни заточке, ни ремонту. Это лишь отчасти справедливо, ведь имеются комплектующие обслуживаемого типа, применяемые в конвейере мелкосерийного производства.

Такого рода фрезы состоят из основы и набора ножей. Подобная конструкция необходима, когда определённая технологическая операция по обработке производится постоянно, и на фрезу ложится значительная нагрузка. Вариант подобного применения — изготовление мебельных накладок, вагонки или рам евроокон. Механическое крепление ножей позволяет выполнить их тонкую калибровку, благодаря чему все изделия из партии будут идентичными, даже если в процессе изготовления случится поломка фрезы

Для комплектов фрез, формирующих ответные части деталей, это особенно важно

И сменные, и напаиваемые лезвия изготавливают из одинаковых типов стали. Если не брать в расчёт специальные расходники для обработки пластика, искусственного камня и цветных металлов, фрезы для дерева по материалу ножей подразделяют на HSS (быстрорежущие) и HM (твёрдосплавные). Последние имеют тупые углы заточки кромок, за счёт чего повышается рабочий ресурс при работе с плотными породами древесины. Быстрорезы заточены под более острым углом, поэтому ими хорошо обрабатывать мягкие волокнистые породы.

Сталь для изготовления фрез

Для изготовления фрез применяются только и исключительно высококачественные материалы. К таковым материалам относятся высоколегированные стали, обладающие повышенной износостойкостью к температурному воздействию. Чтобы повысить прочность оснастки при нагреве, в состав сплава вводятся твердосплавные материалы — молибден, хром, ванадий, а также вольфрам.

Для достижения высокой твердости будущего изделия, в составе сплава должно присутствовать не менее 0,7% углерода. Если количество углерода меньше этого значения, значит готовая фреза будет недостаточно твердой. В состав сплава, из которого изготавливаются рассматриваемые типы оснастки, входят следующие вещества:

Вольфрам с молибденом — за счет этих твердосплавных материалов достигается особая прочность, высокая износостойкость и красностойкость стали
Хром — в состав сплава входит этот элемент, количество которого ограничивается до 4%. Хром в умеренном количестве позволяет получить повышенной прочности к прокаливанию металл
Кобальт — влияет положительно на красностойкость, но при этом его большое количество негативно отражается на прочности. Кобальт подавляет углерод, в результате чего снижается прочность
Сера и фосфор — в составе сплавов их количество должно быть ограниченным до значения 0,03%. Чем больше серы и фосфора в составе, тем ниже качество насадки

Для изготовления фрез применяются стали марки Р6М5, Р18 и Р12. Первая марка стали является самой дешевой, но при этом получаемая оснастка обладает низкой износостойкостью. Высокая износостойкость присуща для сплавов марки Р18, в составе которых содержится много вольфрама. Марка стали Р12 отличается повышенными показателями тепловой устойчивости. Разновидности рассматриваемых оснасток в работе показаны в видео ролике ниже.

https://youtube.com/watch?v=6kiNFGZFZ2s%3F

Подводя итог, нужно отметить, что фрезы по металлу стоят достаточно дорого, поэтому покупать устройства без предварительного выяснения его назначения, крайне нерационально. Каждый вид фрезы имеет не только предназначение, но и характерные технические параметры, которые нужно учитывать, перед тем, как купить насадку для обработки металлических заготовок. Зная о том, какие основные виды фрез по металлу выпускаются современными производителями, не составит большого труда выбрать их для выполнения соответствующих манипуляций.

Публикации по теме

Шлифовка и полировка насадками на дрель и шуруповерт виды и назначение

Выбор и виды катушек на триммеры вся правда о качестве оснастки

Виды наждачной бумаги, назначение, применение и маркировка

Фреза по дереву для дрели виды и особенности применения

Фрезерный станок из дрели своими руками

Учитывая тот факт, что серийный фрезерный станок относится к дорогостоящему оборудованию, вопрос о том, как сделать небольшой фрезер из дрели, является очень актуальным. Такой станок, используемый в комплекте с фрезами по дереву, устанавливаемыми на дрель, является незаменимым при строительстве и ремонте загородного дома, а также при выполнении многих других работ.

Самодельный станок из дрели

Приступая к изготовлению самодельного фрезера, необходимо в первую очередь сделать для него стол, который должен быть устойчивым и надежным. Для этого часто используют фанеру, толщина которой не должна быть меньше 12 мм. Опорные элементы можно выполнить из четырех деревянных брусков

Важной частью такого самодельного устройства является площадка-ограничитель, задача которой состоит в том, чтобы обеспечить правильное положение фрезы по отношению к обрабатываемой поверхности. Изготовить такую площадку можно из листа ДСП или толстой фанеры, вырезав кусок требуемого размера и закруглив его углы

В центре площадки-ограничителя высверливается отверстие, которое необходимо для выхода фрезы по дереву.

Устройство механизмов вертикального перемещения и закрепления дрели

Сама дрель при помощи хомутов фиксируется на стойке, которую изготавливают из ДСП. Длина такой стойки должна примерно соответствовать длине самой дрели, а ее ширина быть достаточной для того, чтобы разместить на ней электроинструмент и крепежные элементы. Стойка и площадка-ограничитель соединяются между собой строго под углом 90°. Фиксируя дрель на стойке при помощи хомутов, следует размещать ее так, чтобы вставленная в ее патрон фреза выходила за пределы поверхности площадки-основания на требуемую величину. Чтобы увеличить прочность полученной конструкции, можно дополнительно укрепить ее при помощи куска ДСП, соединяемого саморезами со стойкой и площадкой-ограничителем.

Самодельный координатный стол для станка

Используя обычную дрель, можно изготовить еще более функциональный и удобный в использовании фрезерный станок, если установить электроинструмент на самодельную станину, оснащенную стойкой с простейшим микролифтом. Сделать такой станок также можно из древесины, кроме ходового винта, по которому будет перемещаться микролифт с закрепленным на нем инструментом.

Специальные режущие инструменты

Следует отдельно отметить о существовании борфрез. Такой механизм устанавливают в электродрели или шуруповерты. Эти детали называют шарошками, а применяют для зачистки и шлифовки металлических поверхностей. Большую популярность приобрел инструмент у гравировщиков для нанесения надписей в ювелирной продукции. Гравировка выполняется при большой скорости вращения вала, но на маленьком по размерам приборе.

Борфреза может установлена в бормашину или дремель, это наименование она получила по названию немецкой компании.

Фирма специализируется на производстве фрезерного оборудования с оснасткой. Когда выполняют гравировку на металле берут инструмент с гибким валом, насадка используется со специальным креплением.

Есть примеры по изготовлению самодельных фрез:

разбирают зажигалку;
извлекают кремниевое колесо;
устанавливают на вращающуюся ось;
на фанерный цилиндр приклеивают наждачную бумагу, получают инструмент в виде шлифовального барабана;
точат дюбель — выйдет торцевая или отрезная насадка.

Подобным устройством можно воспользоваться в единичном случае, если намечается серьезный объем, таким же должен быть инструментарий. Тем более, что в заводских изделиях нет недостатка, стоят они не дорого.

Затылованные лезвия

Отрезные

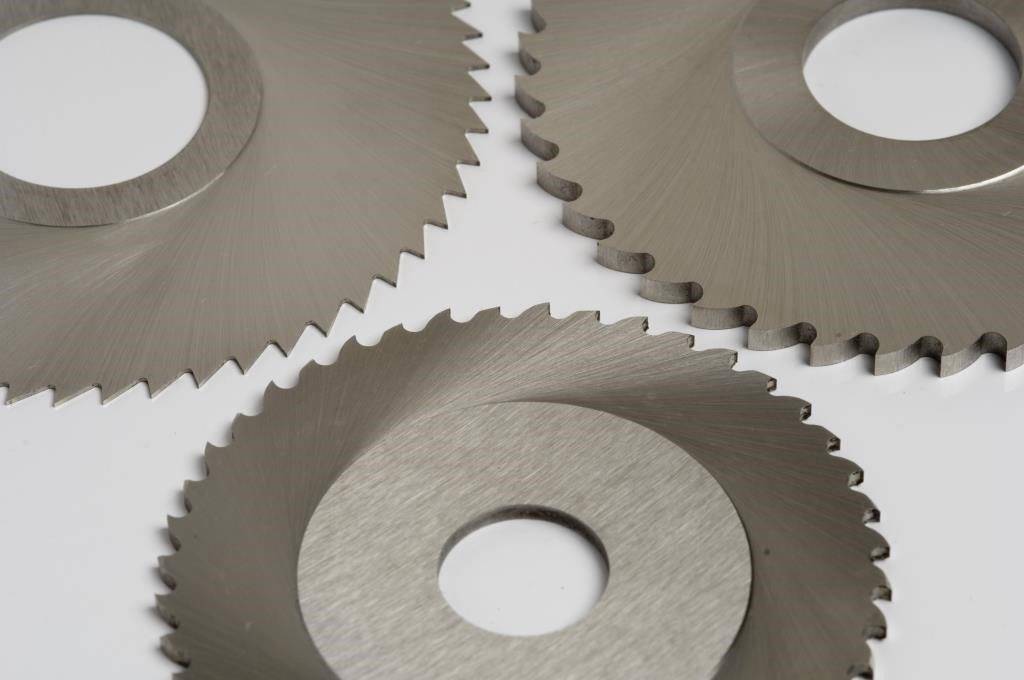

Отдельную разновидность дисковых фрез, назвали отрезными.

Создали такие элементы для обработки, болванок частично разделенных или разрезанных на фрагменты. Здесь отсутствует торцевая острая кромка, а зубцы устанавливают 3 видов:

большие;
малые;
средние.

Фрезы с большими зубьями применяют для обработки мягкого сплава, остальные идут на отделку чугуна или стали.

Классификация и виды фрез для обработки древесины

Электроинструмент для работы с пиломатериалами – фрезер ручного типа. Поверхности деталей, изготовленных из древесины подвержены выполнению работ при помощи специальных приспособлений. Изготовка изделий, требующих наличие необходимых пазов, выемок и углублений подразумевает использование фрезера по дереву. Перед началом, нужно приобрести оснастку, предназначенную для конкретных целей согласно конфигурации изделия.

Выбор инструмента, обрабатывающего дерево происходит согласно спецификации поделок. Профессионалы имеют достаточный опыт и навыки, чтобы использовать нужное оборудование. Фреза по дереву имеет множество назначений:

При кромочной обработке используется, чтобы соединить заготовки путем сращивания пазов.
Изготовка выемок для использования, установки навесных петель, других приспособлений.
Изготовление декора – в данном случае используется резак изготовки рисунка или при процессах по дереву со сложной конфигурацией.

Инструмент сильно различается типом конфигураций, назначению. До начала производимых действий с деревом, необходимо определить тип и виды, используемых для заготовок. Единица измерения хвостика исчисляется в миллиметрах либо дюймах, в зависимости от типа используемого фрезера. Распространенными вариантами являются виды фрез диаметром от 6 до 12 мм

Стоит сконцентрировать внимание, что использование дюймовой цанги и миллиметрового хвостика недопустимо, так как это может вызвать поломку оборудования, либо травматизму

Разнообразие фрез по дереву

Производителями комплектов предусматривается различные модификации. На строительном рынке имеется большой выбор видов фрез ручного фрезера, в зависимости от назначения и используемого при изготовлении материала. Оснастка ручного устройства может быть использована для обработки пластика и металла, но наибольшее распространение получила в обработке древесины. Основные разновидности по работе с древесиной.

Изготовление пазов, формирование углублений производится торцевыми типами фрез.
Пазовые, используемая цилиндрическая фреза по дереву обрабатывает необходимый паз прямоугольной формы.
Фасонные оснастки по дереву используются в фигурных углублениях, кромках, позволяют придать уникальности изделию.
Кромочные изготовлены в конструкции с подшипником, что позволяет изготовить изделие по шаблону.

Важно помнить, что наличие подшипника в ручной фрезе подразумевает его техническое обслуживание. Необходимо смазывать вращающийся элемент тонким слоем, данное действие выполняется по желанию продолжительного срока службы инструмента

Фасонные — назначение и типы

Для обработки фасонных поверхностей применяются соответствующие фрезы, которые так и называются — фасонные. Режущие насадки этого типа предназначены непосредственно для работы со сложными фасонными профилями. Свое применение они нашли в сфере металлообработки, так как они отличаются высокой рабочей эффективностью. С их помощью производится фрезеровка шестеренчатых и червячных деталей, оконных рам и багетов. Ниже представлен фасонный профиль, для обработки которого применяются фасонные фрезы.

По форме зубьев рассматриваемые фрезы делятся на два вида:

С остроконечными зубцами — концы зубьев имеют заточенные острые кромки. Главное достоинство таких насадок в том, что зубья подлежат заточке и корректировке
С затылочным расположением зубьев или затылованные — зубцы находятся на затылочной части. Применяются затылованные устройства для обрабатывания внутренних и скрытых кромок. В отличие от остроконечных, затылованные фасонные оснастки нельзя заточить и откорректировать

Конструкция фасонной затылочной фрезы представлена выше.

Основные типоразмеры

Ручные фрезеры получили повсеместное распространение благодаря простоте использования и возможности выполнять тонкие операции на габаритных деталях. Однако они вовсе не универсальны, по большей части из-за ограниченных размеров режущего органа — фрезы.

Нельзя сказать, что абсолютно все фрезы являются взаимозаменяемыми. Они отличаются по диаметру хвостовика и должны точно соответствовать размеру цанги вашего инструмента. Ходовыми считаются фрезеры с посадочным размером 6, 8 и 12 мм.

Фрезы разных размеров имеют свою специфику работы. В то время, как небольшими фрезами с глубиной захвата в 10–15 мм можно орудовать относительно свободно, более глубокая выборка потребует медленной подачи с небольшим усилием. А если обработке подлежит деталь высокой твёрдости, потребуется ещё и существенное повышение оборотов.

Предназначение разных видов

Чтобы обработать древесину, существует множество инструментов. Различные станки, лобзик, шлифовальные приборы — это обусловлено различной спецификацией материалов и сложностью процедуры. Среди наконечников для дрели различают следующие виды.

Калевочные – его применяют при округлении углов и их шлифовке.
V-образные применяют для одноименного выреза и создания паза на деревянном полотне. Также можно применить для создания надписи или узора. Кроме этого, фреза выполняет обработку кромки.
Дисковые незаменимы при создании канавок, пазов и выемок любой глубины.
Фальцевые похожи на дисковые, но предоставляют большую свободу действия. Их часто применяют для вырезания паза под стекло.
Галтельные – для создания полукруглых канавок на торцах заготовки, оснащаются специальным опорным подшипником. Применяются при изготовлении мебельных реек.
Шиповые – оснащенная режущей кромкой насадка, сделанная в виде обратного шипа. Используется для проделывания пазов в виде ласточкиного хвоста. Прекрасно подходит для создания скрытых соединений.
Фреза по дереву пазо-шиповая
Цилиндрические – при помощи такой насадки обрабатывается плоская поверхность деревянных деталей. При изготовлении деталь оснащается прямыми или винтовыми лезвиями.

Конечно, такие насадки не всегда способны заменить собой полноценный станок или тот же лобзик, но удовлетворить разовую необходимость вполне способны.

Типы лезвий фрез

Современные фрезы бывают исполнены с разными конструктивными особенностями, с неординарным расположением рабочей части — лезвий. Считается, что прямые срубают детали с заготовки, а наклонные срезают. Вторая технология дает плоскость, где стопроцентно отсутствуют сколы, меньше появляется неровностей, отсутствует необходимость шлифовки.

Фрезы пазовые

Нужны для придания пило детали центрального или крайнего отверстия. Оптимально для соединения шип-паз. Преимущество, которым активно пользуются мастера, – возможность регулировать ширину без изменения диаметра.

Пазовые прямые

Пожалуй, самый простой по конструкции представлен инструмент. Он ровной цилиндрической формы, паз вычленяется прямоугольный. Мастера варьируют его с любым видом оборудования, но чаще работает с погружным типом.

Пазовые галтельные

Оборудование имеет слегка округлую форму, напоминающую английскую букву U. Стенки округляются мгновенно от поверхности или же идут под прямым углом.

Пазовые галтельные V-образные

Сочетают в себе особенности вырезка просто галтельными, но полукруглая выемка дает V формы отверстие. Наклон стенок важен при выполнении процедуры.

Пазовые конструкционные

Пазовые разделяются на Т-образные и так называемый ласточкин хвост.

Т-образные

Т-образнные дают перевернутую букву Т, которая широкой частью стремится к центру. Т-крепление считается наиболее аффективным, так как разъединить детали сложно.

“Ласточкин хвост”

Ласточкин хвост идентичный Т-образной, но несколько меньший угол между поверхностями заготовки.

Пазовые фасонные

Фасонные также используются для обработки придания фигурного вида. Отличить от пазовых можно по сечению, которое напоминает фигурные скобки. Преимущество состоит в том, что снимаются как кромки изделия, так и центральные части, что удобно для работы.

Для работы по дереву

Обработка деревянных заготовок не вызывает таких трудностей, как работа с металлом. С помощью фрез для дрели по дереву можно осуществлять и черновую, и чистовую обработку заготовок. Для ручного инструмента применяются фрезы, у которых хвостовик имеет диаметр 8 или 12 мм. При обработке различных материалов из древесины используются разные виды фрез. Виды фрез по дереву:

Калёвочные. Применяются для скругления углов.
Дисковые. Служат для вырезания различных пазов и канавок.
Галтельные — для создания полукруглых канавок.
V-образные. Используются для вырезания пазов на плоских поверхностях.
Шиповые — для выполнения пазов типа ласточкин хвост.
Кромочные — для обработки краёв изделий.
Цилиндрические — для обработки плоских поверхностей.
Торцевые — для производства углублений и выемок.
Конусные — снимают фаски с кромок.
Свёрла, предназначенные для выполнения отверстий в дереве.

Для выполнения различных технологических операций подбирается необходимый вид инструмента. При работе с режущим инструментом нужно соблюдать правила техники безопасности. В процессе обработки отлетают кусочки обрабатываемого материала, возможны и поломки режущего инструмента. В целях безопасности надо одевать защитные очки и перчатки.

Originally posted 2018-07-04 08:34:07.

Разновидности лезвий фрез

От формы профиля режущей кромки (лезвий) фрезы зависит, какая выборка получится в итоге. Различают несколько основных типов.

Пазовые

Назначение соответствует названию – оснастка для выборки пазов. В свою очередь, есть разновидности пазовых фрез.

Концевая пазовая

«Концевая» означает, что выборка производится не только боковой, но и конечной частью (нижним торцом) или только конечной частью. Пример на изображении ниже:

Такие фрезы могут быть разного диаметра. Есть варианты с расположенным вверху подшипником для выборки паза (фальца или четверти) сбоку заготовки.

Пазовая конструкционная с боковой режущей кромкой

Такую фрезу можно использовать по-разному. Так, как изображено выше, по полному профилю, или для выборки простого прямого паза сбоку заготовки на нужную глубину, выставленную с помощью параллельного упора.

Галтельные пазовые фрезы делают паз с полукруглой выборкой

Это основная фреза для нанесения декоративных орнаментов, поверхностной резьбы по дереву. С её помощью можно наносить рисунки и узоры как по намеченным линиям, так и с помощью циркуля или лекал.

Также рекомендуем почитать интересную статью про художественную резьбу лобзиком.

Кромочные

Предназначены для обработки боковых кромок. Главное их отличие – наличие шарикоподшипника внизу хвостовика. Это делает работу простой и удобной. Подшипник не дает фрезе заглубиться внутрь и испортить заготовку, крутится по поверхности заготовки, отчего инструмент передвигается легко и плавно.

Кромки обрабатывают самыми разными профилями. Поэтому к фрезам этого типа могут относиться пазовые, фигирейные (профильные), шиповые, фальцевые для отбора четвертей и другие фрезы с подшипниками.

Комбинированные

Комбинированными называются фрезы для соединения «сложный паз/шип». Особенность такого соединения в том, что на соединяемых кромках одна и та же выборка, а не паз и шип, как на вагонке. Посмотреть, как выглядят такие фрезы и соединения, можно на следующем видео:

Также хорошо иллюстрирует возможности такой оснастки это изображение:

Если для соединения паз/шип (по типу вагонки или шпунтованной половой рейки) требуется проход двумя разными профилями (паз и шип), то комбинированная фреза делает совместимое соединение с двух сторон.

Фигирейные

Это крупные фрезы с разным сложным профилем, сочетанием широких полукругов, скругленных пазов и т.д. Результат их работы можно увидеть на филенчатых дверях (ими отбирают филенку) и фигурных плинтусах.

Конечно, погонаж большой протяженности (те же плинтуса), делаются не ручными фрезерами, а мощными фрезеровальными станками. Но небольшие объемы работ – несколько дверей, 10-30 п.м. плинтуса можно сделать и с помощью ручного фрезера мощностью не менее 1,5 кВт. Для прогонки погонажа ручной фрезер иногда закрепляют в столе в перевернутом состоянии (фрезой вверх).

Пример классической фигирейной фрезы именно для ручного фрезера на изображении:

На следующем изображении – более сложная двойная (двустворчатая) фигирейная фреза.

Другие виды

Особая разновидность фрез – сверла Форстнера. По конструкции это фрезы. Но поскольку они выполняют функцию сверла, то есть делают круглые отверстия, их называют как фрезами, так и сверлами. Их функциональное отличие от классических спиральных сверел с конусным наконечником в следующем – они образуют ровное, а не конусное дно не сквозного отверстия

Часто это важно. Например, при посадке круглых элементов мебельного крепления, петель и т.д

На изображении – сверло Форстнера:

Сверла Форстнера выпускаются в большом диапазоне диаметров, от 10 мм до 56 мм, иногда и более, как по отдельности, так и в наборах. Режущий элемент состоит из трех основных частей:

Подрезные боковые резцы. За счет них края отверстий не рвутся, отверстие сверлится чисто.
Нижние резцы строго перпендикулярны оси вращения. Потому дно отверстия получается ровным.
Третий элемент, центрующий пик посередине позволяет точно сориентировать сверло по отметке, при заходе в заготовку оно не прыгает и не смещается.

Твердосплавные резцы с карбидом вольфрама или других металлов позволяют применять такую оснастку и для сверления ДСП, МДФ и прочих материалов с твердыми клеящими смолами, что важно при изготовлении корпусной мебели из таких материалов. К отдельному виду относятся фрезы по мягким металлам, пластику и прочим не деревянным материалам

Как правило, для таких фрез используются ножи из более твердых сплавов

К отдельному виду относятся фрезы по мягким металлам, пластику и прочим не деревянным материалам. Как правило, для таких фрез используются ножи из более твердых сплавов.

Особенности работы с самодельным фрезеровочным устройством

Важно обращать внимание на скорость вращения вала. Двигатель профессионального станка может набирать 20000 оборотов в минуту. Показатели дрели значительно скромнее — примерно 3000 оборотов

Поэтому фрезы, предназначенные для работы на низких оборотах, могут не подойти. Регулятор скорости вращения необходимо устанавливать в максимальное положение

Показатели дрели значительно скромнее — примерно 3000 оборотов. Поэтому фрезы, предназначенные для работы на низких оборотах, могут не подойти. Регулятор скорости вращения необходимо устанавливать в максимальное положение.

Аналогичная ситуация наблюдается с мощностью двигателя. Это означает что фрезеровочный станок, изготовленный в домашних условиях, может обрабатывать только мягкие породы древесины или пластиковые заготовки.

При работе могут наблюдаться небольшие люфты, что скажется на вибрации и биении. Это влияет на финальный результат работы.

Предоставленный информации достаточно, чтобы понять, как из дрели сделать фрезер по дереву в домашних условиях без особых затрат.

Кромочные фрезы по дереву

Сегодня кромочный фрезер получил весьма широкое распространение. Это связано с тем, что подобный инструмент часто применяется для изготовления кромок заготовок из дерева. Фрезы кромочные пазовые встречаются в распространенных профессиональных наборах. В эту группу включены следующие варианты исполнения инструмента для фрезера по дереву:

Профильные используются для получения требуемой кромки. Они получили весьма широкое распространение, при изготовлении применяются самые различные сплавы, большая часть характеризуется высокой устойчивостью к износу.
Фасонные или калевочные применяются для закругления формы. Получаемая выпуклая форма составляет ¼ окружности.
Довольно часто перед специалистом стоит задача в снятии фаски строго под углом 45 градусов. Подобная операция проводится крайне часто, что определяет широкое распространение инструмента для обработки дерева.
Пазы в кромочной части изделия получаются при использовании дисковых фрез. Они могут изготавливаются при применении различных сплавов, некоторые обладают повышенной износостойкостью.
Фальцевые используются для выборки четверти в кромочной части изделия. Стоит учитывать, что при установке подшипника можно использовать инструменты при обработке прямых и криволинейных заготовок. Этот конструктивный элемент существенно повышает стоимость изделия, что стоит учитывать. Для регулировки формы паза могут устанавливаться подшипники самой различной формы. При их изготовлении применяется нержавеющая сталь с высокой прочностью. Именно поэтому инструмент прослужит в течение длительного периода.
Фигерейные относятся в особую группу инструментов по дереву.
Гальтельные получаются для вырезания специальных желобков в кромке на ¼ окружности.

Чаще всего кромочные фрезы для обработки дерева имеют упорные подшипники. Этот элемент требуется для предотвращения избыточного заглубления. Режущая часть может быть расположена выше или ниже подшипника.

Часто встречается ситуация, когда нет подшипника. Для получения требуемого результата применяется специальный шаблон или копировальная втулка, а также параллельный упор. Фигерные варианты исполнения характеризуются большим диаметром и весом, за счет чего увеличивается передаваемая нагрузка. Именно поэтому при изготовлении создается 12-миллиметровый хвостовик. Область применения заключается в применении в качестве оснастки для стационарных конструкций.

Основные характеристики

Любой вид фрез можно охарактеризовать несколькими параметрами. Основные из них:

геометрия (общая форма);
форма режущих кромок (лезвий);
конструкция;
материал, из которого изготавливаются лезвия;
диаметр внешний, посадочный, хвостовика.

Независимо от параметров, все виды должны обладать высокой прочностью, поэтому их делают из твердых, прочных материалов с последующей термической обработкой. Применяется напыление, увеличивающее износостойкость изделий.

Конструктивное исполнение

Хвостовик и режущие зубцы или лезвия – основные части фрезы по дереву. Их делают из цельного куска металла (такие инструменты называют монолитными) или из отдельных частей с последующим скреплением (сборные, составные).

Монолитные фрезы изготавливаются из инструментальной стали (твердость не ниже HRC 58…62) заодно с режущей частью, которую затем затачивают. Они имеют небольшой эксплуатационный ресурс, что связано с невозможностью замены режущих пластин по мере их износа. Основное их преимущество – низкая стоимость.

Сборные фрезы представляют собой стальную болванку с напаянными лезвиями, которые изготавливаются из инструментальной стали или твердосплавных металлов. Большое значение при их изготовлении уделяют рецептуре и качеству припоя, которым припаивают лезвия. Это должна быть тугоплавкая марка, содержащая медь и серебро. К таким припоям относятся, например, ПСр 37,5 и ПСр 40.

Фрезы со сменными лезвиями (фрезерные головки) – это разновидность сборных. В них лезвия устанавливаются таким образом (механическое крепление), чтобы их можно было менять по мере износа.

Встречаются также фрезерные головки, в которых объединены в единое целое несколько разновидностей режущих лезвий, их называют наборными. При этом можно изменить порядок набора режущих частей и расстояние между ними. Инструмент при такой замене не должен во время работы терять свою продольную устойчивость.

Наборы используют для получения фасонных изделий из дерева и других работ с древесиной.

Для того чтобы упростить выполнение работ, связанных с точным фрезерованием при помощи ручного деревообрабатывающего инструмента, кромочную фрезу по дереву часто оснащают небольшим подшипником. Он монтируется у одного из краев режущей кромки (вверху или внизу) и при работе обеспечивает правильное направление движения, упираясь в край деревянной детали.

Типы лезвий

По типу лезвий фрезы по дереву делятся на твердосплавные (маркируются аббревиатурой HSS) или быстрорежущие (обозначаются буквами НМ). При этом инструментом с быстрорежущими кромками обрабатывают мягкую древесину, а с твердосплавными лезвиями – твердые породы дерева.

Твердосплавные лезвия обладают высоким температурным коэффициентом и улучшенными рабочими характеристиками.

При этом лезвия у всех типов фрез могут располагаться вертикально или под наклоном. Вертикально-ориентированные лезвия рубят материал. Наклонные ножи срезают слой материала, что позволяет избежать сколов древесины по краям деталей. Встречается также и спиральное расположение режущих кромок. Использование инструмента с наклонными или спирально-ориентированными лезвиями значительно повышает качество обработки поверхности.

Геометрические параметры

Основным параметром, влияющим на совместимость фрез с конкретной моделью деревообрабатывающего станка (фрезер, станок с ЧПУ и др.), служит размер хвостовика. Вызвано это тем, что для их установки в станок используются специальные цанговые зажимы (цанги), надежно охватывающие и зажимающие хвостовик. На практике используются цанги, у которых диаметр посадочного места измеряется в дюймах (1/2″ и 1/4″) или миллиметрах (6,12 или 18 мм).

Посадочные размеры фрез зависят также от способа установки. Насадные фрезы, устанавливаемые на шпиндель стационарного фрезерного станка, имеют диаметр посадочной части 32 мм. У концевых (пальчиковых) фрез, которые предназначены для установки в патрон ручной дрели или цангу фрезера, диаметр хвостовика может быть разным – от 6 до 12 мм.

Это интересно: Фрезы по дереву для ручного фрезера — виды, выбор фрез, назначение

Фрезы по дереву для дрели: виды и особенности
