Реечная передача

Рулевой механизм

Предназначен для преобразования вращения вала рулевой колонки в поступательные движения элементов привода.

Наибольшее распространение на легковых автомобилях получили механизмы типа «шестерня-зубчатая рейка». Ранее же использовался еще один вид – «червяк-ролик», который сейчас в основном используется на грузовых авто. Еще один вариант для грузовиков – «винтовой».

«шестерня-рейка»

Распространение тип «шестерня-рейка» получил благодаря сравнительно простому устройству рулевого механизма. Состоит этот конструктивный узел из трех основных элементов – корпус, в котором размещается шестерня и перпендикулярно ей – рейка. Между двумя последними элементами имеется постоянное зубчатое зацепление.

Работает этот вид механизма так: шестерня жестко связана с рулевой колонкой, поэтому она вращается вместе с валом. Из-за зубчатого соединения вращение передается на рейку, которая при таком воздействии смещается внутри корпуса в ту или иную сторону. Если водитель вращает рулевое колесо влево, взаимодействие шестерни с рейкой приводит к тому, что последняя перемещается вправо.

Зачастую на авто применяются механизмы «шестерня-рейка» с фиксированным передаточным числом, то есть диапазон поворота рулевого колеса для изменения угла колес одинаков при всех их положениях. Для примера, предположим, что для поворота колес на угол 15° необходимо сделать 1 полный оборот руля

Так вот, неважно, в каком положении находятся управляемые колеса (крайнее, прямолинейное), для поворота на указанный угол придется сделать 1 оборот

Но некоторые автопроизводители устанавливают на свои авто механизмы с меняющимся передаточным числом. Причем достигается это достаточно просто – изменением угла положения зубьев на рейке в определенных зонах. Эффект от этой доработки механизма такой: если колеса стоят прямо, то для изменения их положения на те же 15° (пример) требуется 1 оборот. Но если они находятся в крайнем положении, то из-за измененного передаточного числа, колеса повернуться на указанный угол уже через пол-оборота. В результате диапазон поворота руля «от края до края» значительно меньше, чем в механизме с фиксированным передаточным числом.

Рейка с переменным передаточным числом

Помимо простоты устройства тип «шестерня-рейка» используется еще потому, что в такой конструкции возможна реализация исполнительных механизмов гидроусилителя (ГУР) и электроусилителя (ЭУР), а также электрогидравлического (ЭГУР).

«червяк-ролик»

Следующий тип – «червяк-ролик», менее распространен и на легковых авто сейчас практически не используется, хотя его можно встретить на автомобилях ВАЗ классического семейства.

В основе этого механизма положена червячная передача. Представляет червяк собой винт с резьбой особого профиля. Этот винт располагается на валу, соединенном с рулевой колонкой.

С резьбой этого червяка контактирует ролик, соединенный с валом, на который посажена сошка – рычаг, взаимодействующий с элементами привода.

Червячный рулевой механизм

Суть работы механизма такова: при вращении вала, винт вращается, что приводит к продольному перемещению ролика по его резьбе. А поскольку ролик установлен на валу, то это смещение сопровождается поворотом последнего вокруг своей оси. Это в свою очередь приводит к полукруговому движению сошки, которая и воздействует на привод.

От механизма типа «червяк-ролик» на легковых авто отказались в пользу «шестерни-рейки» из-за невозможности интегрировать в него гидроусилитель (на грузовых авто он все же имелся, но исполнительный механизм был вынесенным), а также достаточно сложной конструкции привода.

Винтовой тип

Конструкция винтового механизма – еще сложнее. В ней также имеется винт с резьбой, но контактирует он не с роликом, а со специальной гайкой, на внешней стороне которой нанесен зубчатый сектор, взаимодействующий с таким же, но сделанным на валу сошки. Также существуют механизмы с промежуточными роликами между гайкой и зубчатым сектором. Принцип же действия такого механизма практически идентичен червячному – в результате взаимодействия вал проворачивается и тянет сошку, а та в свою очередь – привод.

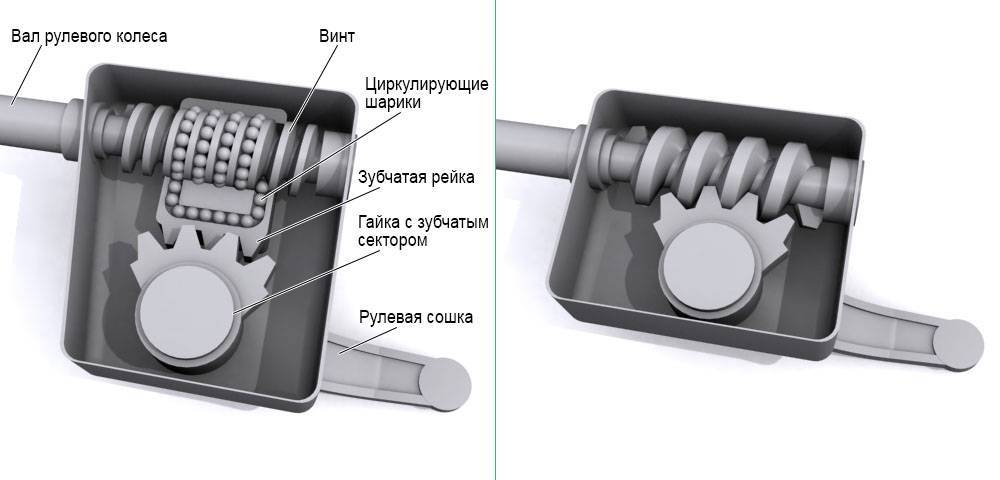

Винтовой рулевой механизм

На винтовой механизм можно установить гидроусилитель (гайка выполняет роль поршня), но на легковых авто он не применяется из-за массивности конструкции, поэтому и используется он только на грузовиках.

Исходные данные и замеры

На практике перед инженерами часто встает задача определения модуля реально существующей шестерни для ее ремонта или замены. При этом случается и так, что конструкторской документации на эту деталь, как и на весь механизм, в который она входит, обнаружить не удается.

Самый простой метод — метод обкатки. Берут шестерню, для которой характеристики известны. Вставляют ее в зубья тестируемой детали и пробуют обкатать вокруг. Если пара вошла в зацепление — значит их шаг совпадает. Если нет — продолжают подбор. Для косозубой выбирают подходящую по шагу фрезу.

Такой эмпирический метод неплохо срабатывает для зубчатых колес малых размеров.

Для крупных, весящих десятки, а то и сотни килограмм, такой способ физически нереализуем.

Результаты расчетов

Для более крупных потребуются измерения и вычисления.

Как известно, модуль равен диаметру окружности выступов, отнесенному к числу зубов плюс два:

m=De/(z+2)

Последовательность действий следующая:

  • измерить диаметр штангенциркулем;
  • сосчитать зубцы;
  • разделить диаметр на z+2;
  • округлить результат до ближайшего целого числа.

Зубец колеса и его параметры

Данный метод подходит как для прямозубых колес, так и для косозубых.

Особенности

Реечные дровоколы очень надежны и эффективны, они характеризуются высокой скоростью работы и простотой механизма. Принцип работы в целом элементарный – чурки размещают на рабочую поверхность, после чего при помощи рычага в действие приводится толкатель. Он перемещается по рейкам и с усилием заталкивает заготовку на довольно острый нож, который размещен на самом конце агрегата.

Принцип работы такого дровокола основан на использовании зубчатой реечной передачи:

  • зубчатая рейка мобильна, она приводится в действие за счет шестерни, напрессованной на вал понижающего редуктора либо шкив ременной передачи;
  • рейка зафиксирована на станине, где укладывается чурка;
  • шестерня сцепляется с рейкой с использованием особой рукоятки управления;
  • все эти детали монтируются на крепкой стационарной раме, при этом к одному из ее концов крепится колун;
  • на раме имеются направляющие, по которым передвигается зубчатая рейка;
  • при помощи возвратной пружины зубчатая рейка возвращается в первоначальное положение.

Конструкцию может приводить в движение двигатель совершенно любого типа — бензиновый, дизельный либо электрический, кроме того, он нередко приводится в действие от вала мощности сельскохозяйственного трактора или автомобильного колеса, то есть от любого мотора, который выдает крутящий момент. В домашних условиях некоторые мастера устанавливают даже движок от стиральной машины или двигатель от бензопилы.

И чего добыть пару «зубчатая рейка + шестерня»

метр длинной и больше. Задумка есть, нужен какой-то распространенный металлолом. Задумчиво смотрю на свои ворота и Дорхан. Рейку наверное продадут новую отдельно, шестеренку ХЗ, да еще вал к ней точить придется.

А хочется на шару или совсем дешево, не уникум по применяемости.

чего случилось? ворота поломались?

Пару броков и трос? Велосипедную цепь и звёздочки? Цепь, кстати можно и как рейку использовать, правильно зажав/закрепив на бруске

В любом автосервисе, где меняют ремни ГРМ и шестерни в сборе. Ремень разрезать и прикрепить на любую удобную плоскость. Шестерню приварить к любой железяке, подходящей по диаметру.

У ремня вылет зуба маловат, мотоцепь лучше

Зубчатые рейки и шестерни

Компания «Сервотехника» предлагает как готовые комплексные решения на базе зубчатых передач производства Германии и Швейцарии, так и отдельные узлы и компоненты — прямозубые и высокоточные косозубые зубчатые рейки, шестерни, монтажные элементы, системы подачи смазки.

«Сервотехника» поставляет зубчатые передачи с модульным или метрическим шагом (величина шага от 0,5 до 25 мм) и с классом точности от 5 до 12.

В качестве дополнительных элементов трансмиссии вместе с передачами рейка-шестерня могут использоваться пары конических шестерней, шнеки и червячные колеса.

Компоненты зубчатых передач изготовлены из высококачественной инструментальной стали. Возможные варианты исполнения: закаленная сталь, нержавеющая сталь, полиамид (для высокоскоростных перемещений без нагрузки). В процессе изготовления металлические детали передач могут подвергаться специальной термической или химико-термической обработке.

Все поставляемые компоненты отличает традиционно высокий европейский уровень исполнения. Прецизионные шлифованные пары рейка-шестерня подбираются индивидуально и проходят индивидуальную подгонку. Высокоточные конические шестерни со спиральными (паллоидными) зубьями проходят несколько этапов шлифовки и финишной притирки. Для достижения необходимой точности отдельные элементы систем собираются вручную.

Дополнительным признаком качества исполнения может служить крайне низкая шумность работы передач Gudel и Alpha.

Модульная и метрическая классификация зубчатых передач

Основной размерный параметр зубчато-реечной передачи — расстояние (шаг) между зубьями рейки. Шаг рейки может рассчитываться по метрической или по модульной системе.

В модульной системе расстояние между зубьями рейки рассчитывается по формуле: m = D/z, где m — модуль пары рейка-шестерня, D — делительный диаметр шестерни (диаметр окружности, проходящей через полувысоту зуба шестерни; для некорригированных зацеплений начальные и делительные окружности совпадают), z — количество зубьев шестерни.

Поскольку значение модуля дробное и представляет собой бесконечную десятичную дробь, для расчетов применяют его округленное значение. В передачах рейка-шестерня используют общепринятые значения модуля в пределах от 0,5 до 25 мм.

В метрической системе расстояние между зубьями рейки измеряется в миллиметрах. У каждого производителя есть набор стандартных размеров, например компания Gudel выпускает зубчатые передачи с шагом 2; 5; 7,5; 10; 12,5; 16; 20; 25 мм.

Метрическая система применяется в случаях, когда по технологии производства передачи зубчатое колесо подбирается под рейку, а модульная — наоборот, когда зубчатая рейка подбирается под шестерню. Модульная система, соответственно, используется преимущественно в производстве комплектных приводов (серийный мотор-редуктор, шестерня, рейка), а метрическая — для решений в области модернизации или построения нестандартных машин и механизмов.

Классы точности зубчато-реечной передачи

Класс точностиНакопленная погрешность на длине 1м, мм
50,023
60,033-0,040
70,06-0,08
80,070-0,095
90,07-0,10
100,22

Алгоритм подбора зубчатой передачи

Для правильного определения типа и размера передачи необходимо знать следующие параметры:

  • Область применения
  • Режим эксплуатации (требования к защите и коррозионной стойкости компонентов)
  • Перемещаемая масса
  • Требуемая точность
  • Требуемая скорость перемещения
  • Способ монтажа зубчатого колеса
  • Тип смазочной системы

Обзор лучших моделей дровоколов

За последние несколько лет многие компании наладили выпуск различных моделей бытовых дровоколов различных видов и модификаций. Чаще всего в продаже можно встретить дровоколы производства двух компаний: Артмаш и СПРИНТ. Ниже представлен обзор нескольких моделей для решения различных задач.

Если необходимо колоть небольшие заготовки и требуется дровокол с электрическим приводом, питающийся от сети 220В, то для этого прекрасно подойдет дровокольный станок производства компании Артмаш с электрическим двигателем мощностью 2,2 л. с. и создаваемым усилием в 12 т.

При питающем напряжении в 380В и необходимостью колоть более крупные заготовки, следует обратить внимание на дровоколы СПРИНТ с двигателем в 3 л. с., если же мощность двигателя не играет принципиальной роли, то лучше рассмотреть модель компании Артмаш

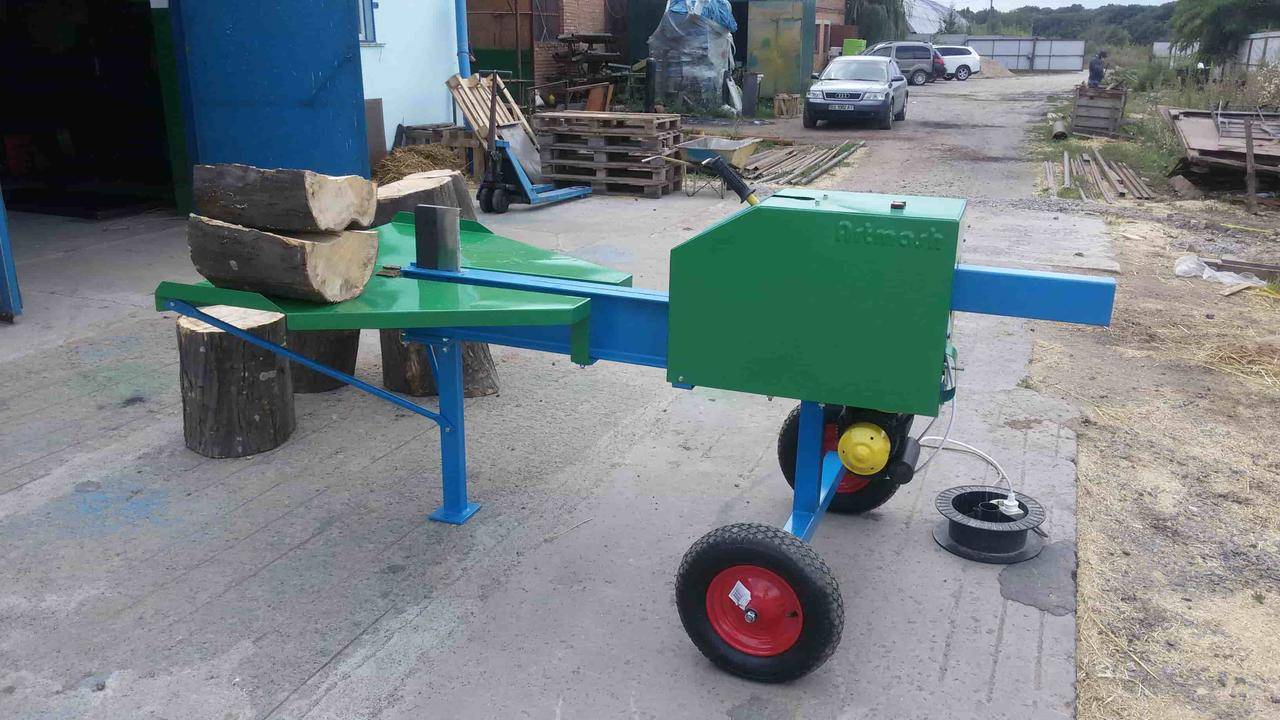

Дровокол реечный Артмаш 220 В

Тот же принцип действует для бензиновых и смешанных приводов. Практически все производители используют бензиновые двигатели в 6,5 л. с., при этом дровоколы СПРИНТ ориентированы на раскол более крупных заготовок, а для простых бытовых нужд больше подходят реечные дровоколы Артмаш.

Общая информация

Реечная зубчатая передача получила свое название по одной из деталей – рейке. Это единственное зацепление шестерни, которое меняет не скорость и направление крутящего момента, а тип движения. Вращение привода изменяется на движение в заданной плоскости.

Отличительной особенностью реечной передачи является ее неограниченная продолжительность. Рейки укладываются в один ряд. На стыках подгоняются, чтобы выдерживался модуль. Для этого просто укладывают на стык в зацепление зубчатую планку с таким же модулем или одну из приготовленных к монтажу реек. Крепеж устанавливается по подметке, что сводит к минимуму погрешность.

Соединение зубчатой рейки и шестерни бывает разных видов:

  • прямозубое;
  • косозубое;
  • многорядное.

Обеспечить нормальную работу реечного узла можно точной установкой деталей относительно друг друга.

Модуль подбирается по усилию, которое необходимо передать для движения. Увеличить прочность и допустимую нагрузку можно различными способами:

  • увеличить площадь контакта за счет большей ширины зуба;
  • заменить прямозубое соединение косозубым;
  • использовать шестерню большего диаметра.

Прямозубое зацепление имеет широкое распространение. Для реечных механизмов, не требующих большой точности смещения, детали могут отливаться из чугуна. Зубчатое колесо и рейка имеют шероховатую поверхность и сильно шумят. Они неприхотливы, работают при высоких температурах, в условиях сильной запыленности. Часто применяются для открывания термических и литейных печей с выдвижным подом, перемещают загрузочные тележки на металлургических печах. Рейка обычно перевернута зубом вниз. Шестерня и привод установлен в яме.

Косозубая реечная пара способна передать большее усилие при зацеплении. За счет расположения зуба под углом, площадь контакта увеличивается. Узел производит при работе меньше шума. Детали требуют высокой точности при изготовлении и тонкой регулировки. По мере стирания поверхности зубьев, надо смещать межцентровое расстояние. При нарушении угла, нагрузка смещается и происходит быстрое разрушение шестерни.

Движение может передаваться и от реек к зубчатому колесу. Примером служат детские игрушки и механические фонарики, изготавливаемые в прошлом веке. Когда на торец пластины нажимали рукой, рейка приводила в движение ротор и лампочка начинала светить.

Функции механических передач

Главная функция механических передач — это предать кинетическую энергию от ее источника к потребителям, рабочим органам. Помимо главной, передаточные механизмы выполняют и дополнительные функции:

  • Изменение числа оборотов и крутящего момента. При постоянном количестве движения изменения этих величин обратно пропорциональны. Для ступенчатого изменения применяют сменные зубчатые пары, для плавного подходят ременные или торсионные вариаторы.
  • Изменение направления вращения. Включает как обычный реверс, так и изменение направления оси вращения с помощью конических, планетарных или карданных механизмов.
  • Преобразование видов движения. Вращательного в прямолинейное, непрерывного в циклическое.
  • Раздача крутящего момента между несколькими потребителями.

Механические передачи выполняют и другие вспомогательные функции.

Основные параметры

Число зубьев шестерни — z 1 {\displaystyle z_{1}}

Число зубьев колеса — z 2 {\displaystyle z_{2}}

Модуль — m {\displaystyle m}

Угол наклона линии зуба — β {\displaystyle \beta } ( β = 0 ∘ {\displaystyle \beta =0^{\circ }} — для прямозубых колёс, β = 8…20 ∘ {\displaystyle \beta =8…20^{\circ }} — для косозубых колёс, β = 25…30 ∘ {\displaystyle \beta =25…30^{\circ }} — для шевронных колёс)

Передаточное отношение — i {\displaystyle i}

Реечные зубчатые передачи:

Число зубьев колеса — z {\displaystyle z}

Модуль — m {\displaystyle m}

Угол наклона линии зуба, рейки — β {\displaystyle \beta } ( β = 0 ∘ {\displaystyle \beta =0^{\circ }} — для прямозубых колёс, β = 8…20 ∘ {\displaystyle \beta =8…20^{\circ }} — для косозубых колёс, β = 25…30 ∘ {\displaystyle \beta =25…30^{\circ }} — для шевронных колёс)

Конические зубчатые передачи

Число зубьев шестерни — z 1 {\displaystyle z_{1}}

Число зубьев колеса — z 2 {\displaystyle z_{2}}

Внешний окружной модуль — m e {\displaystyle m_{e}}

Передаточное число — i {\displaystyle i}

Червячные передачи:

Модуль — m {\displaystyle m}

Коэффициент диаметра червяка — q {\displaystyle q}

Число витков червяка — z 1 {\displaystyle z_{1}}

Вид червяка — (архимедов (ZA

), эвольвентный (ZI ), конволютный (ZN ), шлифуемый конусным кругом (ZK ), шлифуемый торовым кругом (ZT ))

Передаточное отношение — i {\displaystyle i}

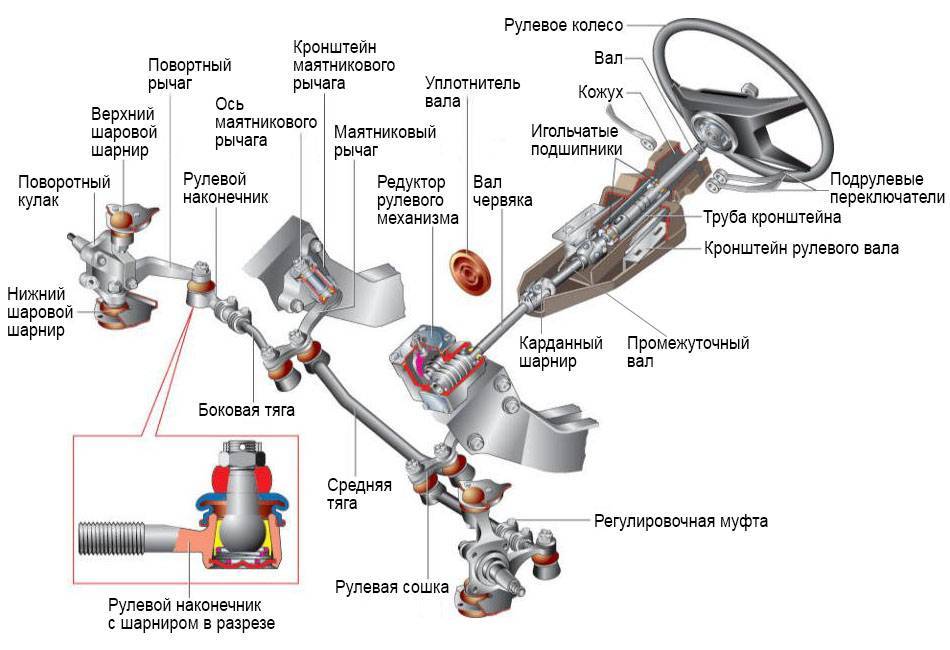

Рулевая колонка

Выполняет передачу вращательного усилия, которое создает водитель для изменения направления. Состоит она из рулевого колеса, располагаемого в салоне (на него и воздействует водитель, вращая его). Оно жестко посажено на вал колонки. В устройстве этой части рулевого управления очень часто используется вал, разделенный на несколько частей, соединенных между собой карданными шарнирами.

Такая конструкция сделана не просто так. Во-первых, это позволяет менять угол положения рулевого колеса относительно механизма, смещать его в определенную сторону, что нередко необходимо при компоновке составных частей авто. В дополнение такая конструкция позволяет повысить комфортабельность салона – водитель может менять положение рулевого колеса по вылету и наклону, обеспечивая максимально удобное его положение.

Во-вторых, составная рулевая колонка имеет свойство «ломаться» в случае ДТП, снижая вероятность травмирования водителя. Суть такова – при фронтальном ударе двигатель может сместиться назад и толкнуть рулевой механизм. Если бы вал колонки был цельным, изменение положения механизма привело бы к выходу вала с рулевым колесом в салон. В случае же со составной колонкой, перемещение механизма будет сопровождаться всего лишь изменением угла одной составляющей вала относительно второй, а сама колонка остается неподвижной.

Винтовой рулевой механизм

Винтовой рулевой механизм объединяет следующие конструктивные элементы: винт на валу рулевого колеса; гайку, перемещаемую по винту; зубчатую рейку, нарезанную на гайке; зубчатый сектор, соединенный с рейкой; рулевую сошку, расположенную на валу сектора.

Особенностью винтового рулевого механизма является соединение винта и гайки с помощью шариков, чем достигается меньшее трение и износ пары.

Принципиально работа винтового рулевого механизма схожа с работой червячного механизма. Поворот рулевого колеса сопровождается вращением винта, который перемещает надетую на него гайку. При этом происходит циркуляция шариков. Гайка посредством зубчатой рейки перемещает зубчатый сектор и с ним рулевую сошку.

Винтовой рулевой механизм в сравнении с червячным механизмом имеет больший КПД и реализует большие усилия. Данный тип рулевого механизма устанавливается на отдельных легковых автомобилях представительского класса, тяжелых грузовых автомобилях и автобусах.

§ 3. Реечные и винтовые передачи. Червячная передача.

Раздел: БИБЛИОТЕКА ТЕХНИЧЕСКОЙ ЛИТЕРАТУРЫ Короткий путь https://bibt.ru <<�Предыдущая страница Оглавление книги Следующая страница>>

Реечная передача. Одним из механизмов, служащих для преобразования вращательного движения в поступательное, является реечная зубчатая передача, состоящая из зубчатой рейки и зубчатого колеса (см. рис. 57,5). При вращении зубчатого колеса вокруг неподвижной оси зубчатая рейка перемещается прямолинейно-поступательно при каждом обороте колеса на величину S, равную длине начальной окружности зубчатого колеса (в мм), т. е. S = πd = πmz, (44)

где d — диаметр начальной окружности зубчатого колеса, мм;

m — модуль зубчатой рейки, мм;

z — число зубьев колеса.

Вместо зубчатой рейки можно заставите перемещаться зубчатое колесо, в этом случае путь пройдет не зубчатая рейка, а ось реечного зубчатого колеса при перекатывании по неподвижной зубчатой рейке.

Зная число оборотов зубчатого колеса в минуту реечной передачи, скорость, с которой перемещается зубчатая рейка, рассчитывают по формуле

v =πDn/1000 = πmzn/1000 м/мин, (45)

где v — скорость перемещения зубчатой рейки, м/мин;

n — число оборотов в минуту зубчатого колеса;

1000 — число миллиметров в метре;

m и z — модуль и число зубьев колеса.

У строгальных станков зубчатая рейка обычно жестко крепится к нижней поверхности стола, следовательно, скорость зубчатой рейки является и скоростью стола.

Вместо зубчатого колеса и зубчатой рейки на некоторых продольно-строгальных станках для преобразования вращательного движения в возвратно-поступательное применяют передачу, состоящую из червяка и червячной рейки (рис. 61). При вращении червяка 4 рейка 5 и стол 6, к которому она прикреплена, перемещаются прямолинейно-поступательно. За каждый оборот червяка перемещение зубчатой рейки рассчитывают по формуле S = kt, (46) где k — число заходов червяка;

t— шаг рейки (мм), измеренный в направлении ее движения.

В этом случае скорость движения рейки (стола) будет равна: v = ktn/1000 м/мин, (47)

где n — число оборотов в минуту червяка.

Рис. 61. Червяк и рейка — механизм преобразования вращательного движения в поступательное:

1 — электродвигатель, 2, 3 — шевронные зубчатые колеса, 4 — червяк, 5 — червячная рейка, 6 — стол

Винтовая передача. К механизмам, преобразующим вращательное движение в поступательное, относятся и винтовые передачи, состоящие из винта и гайки. Прямолинейное движение с малыми скоростями чаще всего получают путем преобразования вращательного винтовой передачей. Вращение сообщается, например, винту, при этом гайка, а следовательно, и связанные с нею салазки перемещаются поступательно. Обычно таким путем осуществляют прямолинейную подачу у строгальных и долбежных станков.

Профили применяемых резьб для винтовых передач бывают треугольные, прямоугольные и трапецеидальные (рис. 62).

Треугольная резьба применяется в устройствах, предназначенных для очень точных и малых перемещений (например, в микрометре).

Прямоугольная и трапецеидальная резьба применяется для винтов передач.

Рис. 62. Профили резьб, применяемых для винтовых передач: а — треугольный, б — прямоугольный, в — трапецеидальный

Червячная передача (рис. 60) состоит из цилиндрического винта (червяка) и сопряженного с ним зубчатого (червячного) колеса. Ось червяка перпендикулярна оси колеса. Червячная передача дает возможность получить малые передаточные отношения, которые рассчитываются по формуле

i = k/z, (42)

где k — число заходов червяка;

z — число зубьев червячного колеса. Профиль резьбы червяка соответствует профилю зуба рейки, шаг его t рассчитывается по формуле (28).

Шаг винтовой линии червяка S при k заходах рассчитывается по формуле S = πmk мм. (43)

Основные элементы червячного колеса те же, что и у цилиндрического зубчатого колеса.

Недостатком червячной передачи является его малый коэффициент полезного действия, преимуществом — компактность, бесшумность, плавность хода и возможность получения малых передаточных отношений (например, 1:400; 1:500).

Рис. 60. Червячная пара

Перейти вверх к навигации

Плюсы и минусы

Узлы с зубчатыми планками считают старыми и тяжелыми. В действительности реечная механическая передача собой представляет зубчатое зацепление небольшой шестерни с сегментом колеса, содержащего бесконечно большой диаметр. Безупречный механизм сейчас не изобретен и необходимо делать выбор передачу, с учетом ее технических специфик.

Минусы

Передача обладает рядом минусов, к ним относят такие:

  • устаревшая технология;
  • большой люфт;
  • большой шум;
  • небольшая точность перемещений;
  • большая погрешность на стыке планок;
  • просит высокой правильности изготовления;
  • ручная сборка;
  • боится грязи;
  • невысокая продуктивность;
  • ограниченный спектр использования.

Узел обладает всеми минусами зубчатых передач. Главное из них, это разрушение зубьев при перегрузе. На ременных передачах, когда нагрузка резка возрастает, происходит проскальзывание ремня по шкиву. У зубьев нет подобной возможности. По аналогичности в предохранительные муфты вставляют пальцы, и через них подается вращательный момент. При перегрузе они приходят в негодность и заменяются новыми.

Токарно-винторезный станок ГС526У технические характеристики, паспорт

Разница в том, что сделать шпильку с посадочным диаметром очень просто и довольно не дорого. Шестерни создаются из легированных сталей. Процесс их изготовления сложный, многоступенчатый. Деталь дорогая.

Механическое взаимное действие 2-ух деталей всегда сопровождается шумом. Частично его уменьшает смазка. Медленно и тише работают косозубые и многорядные передачи.

Если не будет зазора по эвольвенте, то детали «склеятся» на уровне молекул. Такой эксперимент проводили в конце прошлого столетия. Проектировщики создали зубчатую пару с замечательными размерами и чистотой. В результате сделав несколько оборотов, шестерни сварились, и рассоединить их не вышло.

Просвет необходим для компенсации увеличения металла при нагревании. Любое трение сопровождается увеличением температуры.

Точность перемещения не дает возможность полноценно автоматично делать разные операции. На старом оборудовании есть добавочная точная доводка. В станки ЧПУ вставлен электронный контроль координат, который через блок управления делает точную настройку координат.

При стыке планок применяют специализированные шаблоны, и погрешность шага зуба минимизируется до возможного размера. Сборка реечных передач во многих случаях остается ручной, бесчисленные доводки и подгонки невозможно автоматизировать. В виде исключения могут быть узлы без высоких нагрузок с малым перемещением, как к примеру в автомобиле.

Положительные качества

Реечная передача имеет превосходство перед подобными узлами. Это обычная конструкция и неограниченная длина перемещения. Тележки походят сотни метров, поезда километры на тяге реечной передачи.

Зубья можно разместить в любом направлении и грязь с них будет опадать сама. Привод можно ставить неподвижно, это понижает размеры, и вес подвижной части механизма.
