Регулировка карбюратора бензо-пилы! ! ! Первый способ…

Настройка в случае изменений в работе или условий эксплуатации бензопилы

В таких случаях отрегулировать карбюратор на бензопиле можно следующим образом. Сначала запускам инструмент и прогреваем его 10 минут.

Регулировку УПТ начинаем с определения положения настроечного винта «L», при котором обороты холостого хода будут наибольшими. Для этого очень медленно и плавно поворачиваем этот болтик то в одну сторону, то в другую. И так несколько раз, пока нужное положение не будет найдено. После этого проворачиваем «L» на 1/8–1/4 оборота (требуемое значение указано в техдокументации на инструмент) против часовой стрелки (далее ПРЧС).

Затем продолжаем регулирование холостого хода с помощью винта «S» («LA», «T»):

• Если цепь после манипуляций с болтиком «L» неподвижна, то надо плавно вращать «S» («LA», «T») по часовой стрелке (далее ПОЧС), пока она не начнет двигаться. Затем подкручиваем «S» на 1/8–1/4 оборота обратно.
• Если цепь движется, вращаем «S» («LA», «T») ПРЧС, пока она не остановится, а потом подкручиваем «S» на 1/8–1/4 оборота в туже сторону.

Двигатель должен работать равномерно. И проверяем его, как он ускоряется. Считается, что мотор в режиме ускорения работает нормально, если при плавном нажатии на акселератор обороты за короткое время и без «провалов» возрастают до своего максимального значения. Если двигатель работает неравномерно и/или плохо ускоряется, то надо слегка – максимум на 1/8 целого оборота – подвернуть «L» ПРЧС. После этого необходимо опять произвести приведенную выше настройку «S» («LA», «T»). Повторяем эти регулировки, пока мотор не станет равномерно работать и хорошо ускоряться.

Проверка работы бензопилы

Теперь проверяем настройку регулировочного болта «H». Для этого разгоняем движок до максимальных оборотов. Только долго гонять его так без нагрузки нельзя, надо делать паузы. Смотрим на выхлоп и слушаем работу мотора. Если из глушителя выходит слишком много, причем сизого дыма, и мотопила сильно шумит – значит карбюратор делает чересчур богатую смесь. Кроме того, при этом максимальные обороты силового агрегата ниже, чем должны быть. А также в нем будет образовываться нагар. В этом случае необходимо «H» чуть-чуть подвернуть ПОЧС. Затем опять проверяем работу движка и при необходимости повторяем регулировку.

Когда мотопила издает визжащий звук, мотор сильно греется, выхлоп сопровождается треском и/или слышны перебои в зажигании, то есть идет детонация – смесь слишком бедная, а максимальные обороты двигателя выше, чем должны быть. Это приводит к перегреву силового агрегата, прогоранию поршня, быстрому износу цилиндра и выгоранию свечи. В этом случае надо «H» на 1/4 оборота повернуть ПРЧС.

В завершение регулировки проверяем пилу на холостом ходу. При правильно отрегулированном УПТ она должна работать так:

1. Цепь неподвижна.
2. Звук двигателя почти как у четырехтактного.
3. Нажатие на акселератор приводит к быстрому набору максимальных оборотов.

Если эти условия в полном объеме не соблюдаются, следует воспользоваться «S» («LA», «T»), как это указано выше, или повторить настройку с самого начала.

Так проводится приблизительная настройка. Для точной нужен тахометр. Делаем все то же самое, только проворачиваем регулировочные болтики, ориентируясь на показания этого прибора. Это позволит точно и, скорее всего, с первого раза настроить карбюратор, добившись в зависимости от модели инструмента для работ с деревом установки холостых оборотов на уровне 2800–3300 об/мин или выше и максимальных – 11000–15000 об/мин. Какие именно следует выставлять, надо смотреть в технической документации (инструкции по эксплуатации) на пилу.

Причины неустойчивой работы двигателя

Для работы бензопилы необходим чистый воздух. Малейшая пылинка, попавшая в жиклер, нарушит работу карбюратора. Поэтому надо вовремя чистить воздушный фильтр. То же относится к топливному фильтру.

В двухтактном двигателе бензопилы нет системы смазки. Вместо этого масло добавляется прямо в бензин. Нормальная доля масла в топливной смеси — 2 процента. То есть соотношение масла к бензину 1 к 50 по объему. Правильно готовьте топливную смесь.

Масло плохо растворяется в бензине. Поэтому надо тщательно взбалтывать смесь в процессе приготовления и перед заливкой в бензобак. Используйте смесь вовремя, не запасайте ее впрок. По этой же причине не рекомендуется оставлять смесь надолго в неработающем карбюраторе. Перед тем как оставить пилу надолго, надо слить остаток смеси из бензобака и дать поработать пиле на холостом ходу до полной остановки, чтобы выработать остатки топлива в поплавковой камере карбюратора.

Проверьте состояние свечи зажигания, вывернув ее из гнезда. Свеча должна быть сухой и чистой, светло-коричневого цвета. Если свеча влажная и черного цвета, это может говорить об излишке масла в смеси и ли неполном сгорании топлива. Промойте свечу чистым бензином и тщательно высушите. Ни в коем случае не прожигайте свечу, как иногда советуют. Если фарфоровый изолятор треснул, замените свечу.

Часто причиной плохой работы является засорение глушителя. Причем не самого глушителя, а искрогасящей сетки, которая устанавливается на его выходе для защиты от искр. Из-за нагара мелкие ячейки сетки забиваются, и пила теряет мощность. Промывайте сетку как минимум раз в сезон. Некоторые мастера рекомендуют совсем убрать эту сетку. Но поскольку сетка — это защитная мера от случайного возгорания оказавшихся рядом с пилой горючих предметов, например, сухой травы, мы эту рекомендацию не поддерживаем.

Иногда причиной неустойчивой работы является подсос постороннего воздуха. Проверьте крепление карбюратора и глушителя. Они крепятся длинными болтами через прокладки.

Если ничего не помогает, требуется более серьезное вмешательство.

Считается, что полная разборка, ремонт и сборка карбюратора — сложная задача и надо обращаться в сервис. Впрочем, сервис есть не всегда поблизости, и вполне возможно отремонтировать карбюратор самостоятельно. Но это уже другая тема.

https://youtube.com/watch?v=i86KPD7EA_o

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.

2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.

3. Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

4. Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.

5. Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
6. Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
7. Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
8. Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
9. Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Устройство карбюратора

Чтобы понять, как правильно регулировать карбюратор бензопилы, нужно разобраться, по какому принципу тот работает. На схеме, расположенной ниже, можно увидеть, как работает это устройство.

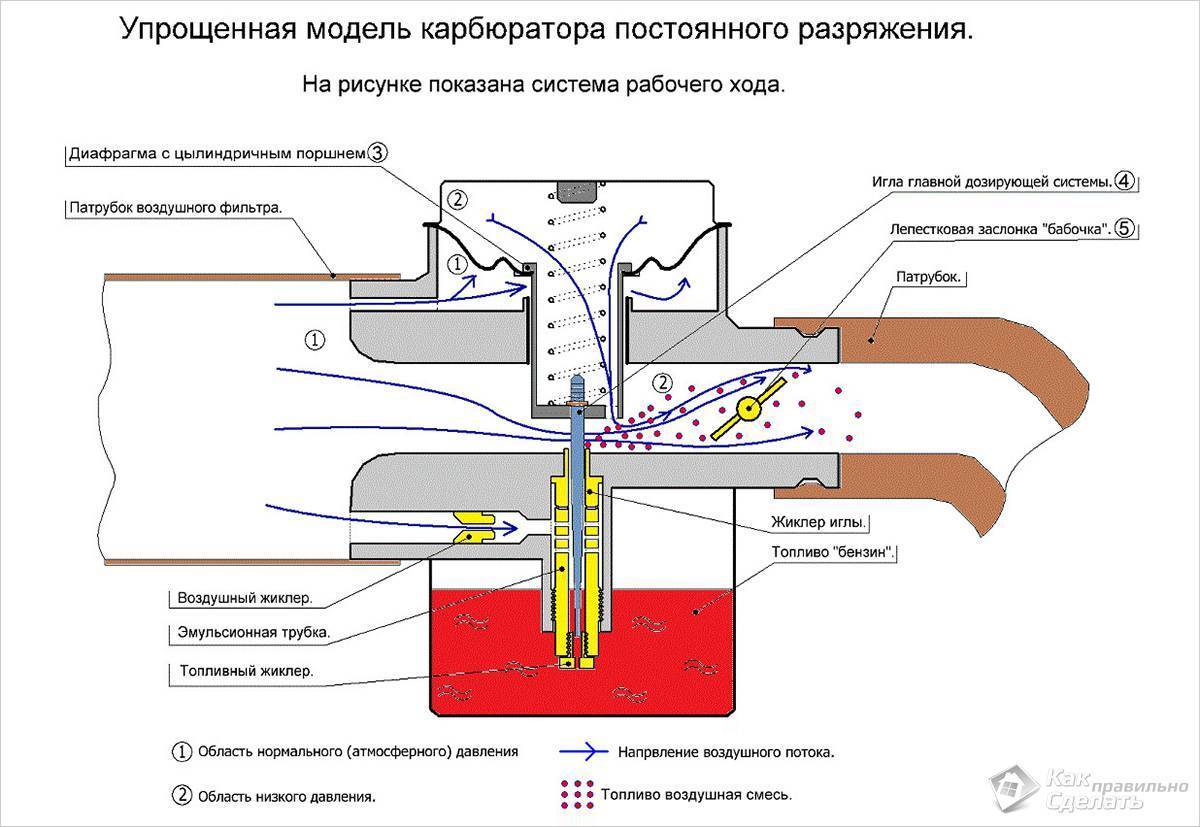

Упрощенная схема карбюратора

Рассмотрим, по какому принципу работает главная дозирующая система.

Снизу (1) и в верхней части мембраны (2) создается разное давление, вследствие чего диафрагма с цилиндричным поршнем (3) приводится в действие и он начинает подниматься. Процесс продолжается до тех пор, пока двигатель набирает обороты. Достигается такой эффект за счет того, что, открывая дроссельную заслонку (5), двигатель, увеличивая обороты, создаёт некоторое разряжение, и диафрагма вместе с цилиндричным поршнем (3) поднимается вместе с иглой (4). Благодаря этому увеличивается количество поступающего в двигатель топлива. Вся эта система стабилизирует разрежение в области иглы, поэтому топливо лучше смешивается с воздухом.

Изучив иллюстрацию, можно узнать, как называются детали карбюратора.

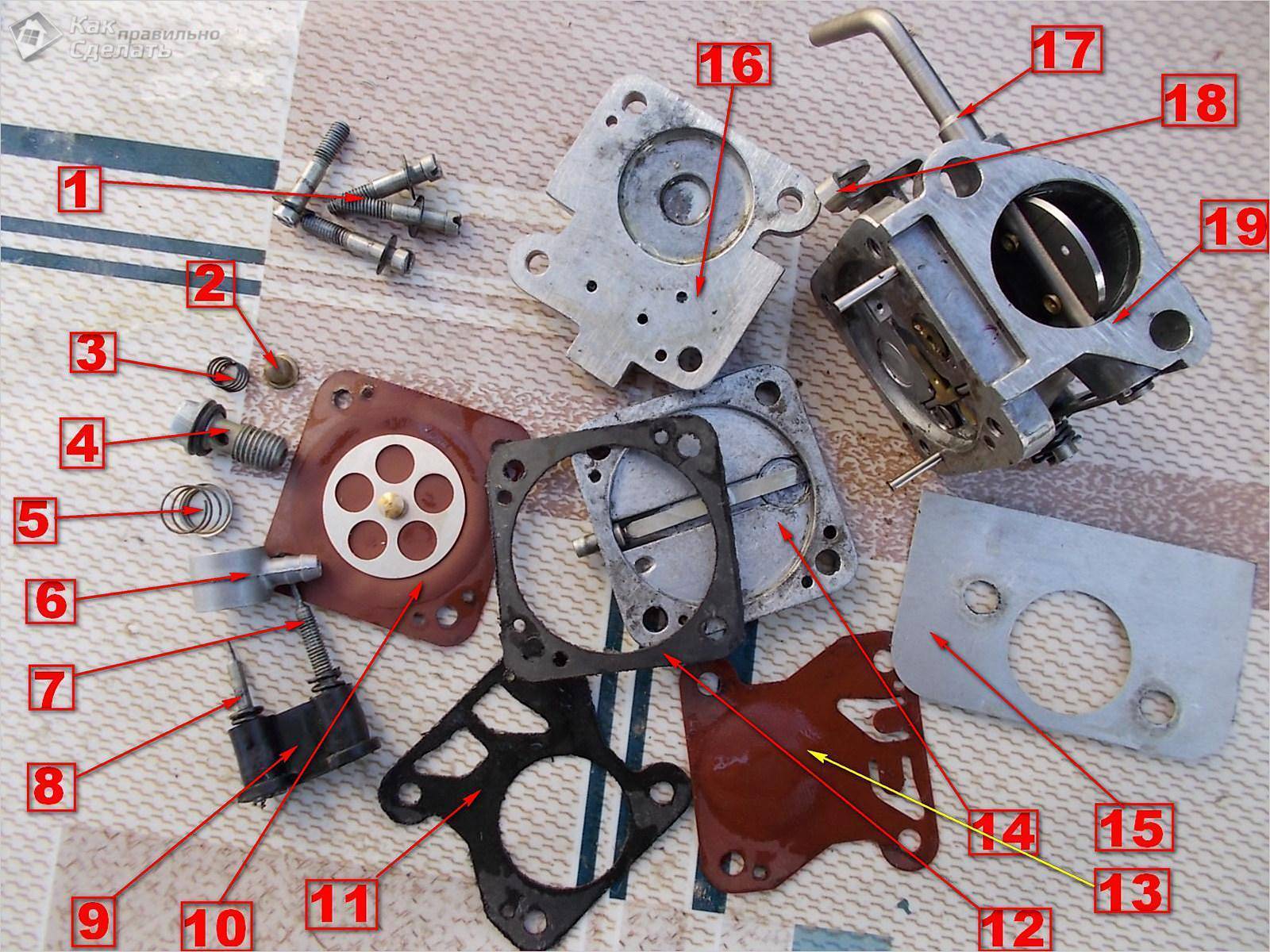

Карбюратор в разобранном виде

Таблица с названиями

Признаки разбалансировки

Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.

Признаками сбоя в настройках служит следующее:

• заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
• слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.

Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается с помощью регулировочных винтов. Порой причиной разладки работы является нарушение фиксации – из-за вибрации или повреждения защитного колпака. Такую поломку можно обнаружить, просто попробовав чуть повернуть винт: если фиксация не жесткая, стоит проверить настройку.

Регулировка карбюратора бензокосы своими руками

Настройка модуля не относится к ремонту и смены запчастей не требуется. В этом случае ремкоплект карбюратора бензокосы не понадобится.

Для отладки предусмотрены три винта:

• L – регулируется первым, так как он отвечает за подачу топлива на низких оборотах;
• H – он отвечает за подачу бензина при высоких оборотах, а также за расход топлива и температуру;
• T – с его помощью проводят отладку холостого хода.

Встречаются варианты, как правило, это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для настройки холостого хода. Это не означает, что модуль настраивается автоматически – это означает, что провести даже такой вид ремонта, как отладка, будет затруднительно. На фото – регулировка карбюратора китайской бензокосы.

1. Настройка модуля проводится только при прогретом двигателе: для этого аппарат предварительно включают на 10 минут. Если на холостом ходу косильная головка вращается, то к отладке приступают сразу: поворачивают винт T против часовой стрелки, пока вращение не прекратится.
2. Регулировка начинается с винта L. Винт проворачивается вправо и влево, пока не находят такое его положение, при котором обороты холостого хода не становятся максимальными.
3. Затем винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
4. Холостой ход нужно настроить поворотами против часовой для увеличения чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такого режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. При этом двигатель должен работать устойчиво при разных положениях.
5. Положение винта L определяется последним – на максимальных оборотах триммер не должен работать более 10 секунд. Открывается дроссель, винт проворачивается по часовой, очень медленно, пока на слух не будет установлено уменьшение числа оборотов.
6. Затем также медленно винт вращается против часовой до тех пор, пока мотор не начинает работать со сбоями. После чего винт доворачивается назад по часовой, пока двигатель вновь не заработает нормально.

Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания прибора.

Регулировка карбюратора бензокосы на видео проведена на слух.
