Как правильно отрегулировать карбюратор на бензопиле своими руками

Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.

Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.

  • H: отвечает за работу главного жиклера и регулирует максимальные обороты.
  • L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
  • S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.

Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:

Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное.
ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен.
Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора.
Снимите воздушный фильтр, что закрывает карбюратор для бензопилы

Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать.
Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать.
Примерно на 1.5 оборота открутите оба винта.
Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится.
После того, как двигатель прогреется, установите его работу на средних оборотах.
Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.

После того, как произведена регулировка карбюратора бензопилы китайского производства или любого другого, необходимо «погонять» мотор на разных оборотах.

С чего начать регулировку карбюратора на бензопиле

  • Для начала его нужно снять.
  • Поэтому запасаемся шестигранным ключом на 4.
  • Снимаем крышку воздушного фильтра, затем сам фильтр откручивает свечу.
  • После этого шестигранным ключом выкручиваем 5 болтов и снимаем верхнюю крышку бензопилы.
  • Берём плоскую отвёртку и выкручиваем два болта которые держат карбюратор.
  • После того как сняли карбюратор с пилы приступаем к его очищению и промывке.
  • После промывки и просушки выявляем все недочёты, просто во многих случаях регулировка может не помочь просто из-за съеденной крышки воздушного колодца.
  • Только после полного осмотра можно начать регулировку изделия.

Регулировка в принципе простая и не раз описана на нашем сайте prokarbyrator.ru. На данной пиле в инструкции 3300 циклов, толщина цепи здесь ноль 3,25. А если толщина цепи будет тоньше, то тогда количество витков на холостом ходу будет меньше, но при этом увеличится оборотов высоких. На этой пиле максимальное количество высоких циклах 11000.

Инструкция производителя рекомендует проводить работы не на, полном газу, а на 80 процентах. На восьми тысячах оборотов, производится распиловка. У пил с более тонкими цепями обороты больше 11 тысяч, могут доходить до 13000, то есть нужно смотреть спецификацию.

Регулировка карбюратора бензопилы – когда требуется процедура?

Нередко владельцы бензопил задумываются о том, почему бензопила стреляет в карбюратор, или почему не поступает бензин в карбюратор бензопилы? И в том, и в другом случае причина неисправностей кроется в сбое заводских настроек узла и для устранения поломок требуется настройка карбюратора бензопилы. Понять, что карбюратор бензопилы необходимо настроить, поможет и ряд других признаков:

  • Мотор вообще не заводится, или глохнет сразу же после того, как завелся – причиной этому может служить дефицит горючего в паре с переизбытком воздуха;
  • Повышенное потребления топлива – в таком случае стремительно увеличивается количество выхлопных газов. Причину в данной ситуации следует искать в увеличении количества топлива и снижении количества воздуха;

Также существует ряд механических причин, которые приводят к необходимости регулировки карбюратора. К ним относится:

  • Сильная вибрация – она приводит к повреждению защитного колпака, результатом чего станет потеря фиксации всех трех регулировочных винтов;
  • Износ поршневой части мотора – в такой ситуации регулировка карбюратора лишь на время продлит работу инструмента. Для полного устранения неисправности придется полностью заменить поршневую группу;
  • Образование засоров – они появляются в результате использования некачественного бензина, повреждения фильтра или окалины. В таких случаях потребуется демонтировать, разбирать и производить чистку карбюратора.

В любом из перечисленных случаев лучше не затягивать с процедурой регулировки или промывки узла. В противном случае это приведет к поломке других, не менее важных элементов бензопилы.

С чего начать регулировку карбюратора на бензопиле

  • Для начала его нужно снять.
  • Поэтому запасаемся шестигранным ключом на 4.
  • Снимаем крышку воздушного фильтра, затем сам фильтр откручивает свечу.
  • После этого шестигранным ключом выкручиваем 5 болтов и снимаем верхнюю крышку бензопилы.
  • Берём плоскую отвёртку и выкручиваем два болта которые держат карбюратор.
  • После того как сняли карбюратор с пилы приступаем к его очищению и промывке.
  • После промывки и просушки выявляем все недочёты, просто во многих случаях регулировка может не помочь просто из-за съеденной крышки воздушного колодца.
  • Только после полного осмотра можно начать регулировку изделия.

Регулировка в принципе простая и не раз описана на нашем сайте prokarbyrator.ru. На данной пиле в инструкции 3300 циклов, толщина цепи здесь ноль 3,25. А если толщина цепи будет тоньше, то тогда количество витков на холостом ходу будет меньше, но при этом увеличится оборотов высоких. На этой пиле максимальное количество высоких циклах 11000.

Инструкция производителя рекомендует проводить работы не на, полном газу, а на 80 процентах. На восьми тысячах оборотов, производится распиловка. У пил с более тонкими цепями обороты больше 11 тысяч, могут доходить до 13000, то есть нужно смотреть спецификацию.

Бедная и богатая смеси

Чуть подробнее о «бедной» и «богатой» смесях.


«Богатая смесь»

«Богатая» смесь это топливная смесь в которой количество топлива подаваемого в карбюратор превышает нормы. В таком случае топливо не успевает сгорать полностью и производится меньше энергии, чем при оптимальном соотношении топлива и воздуха. Частично неотработанное топливо попадает в глушитель, тогда бензопила сильно дымит.

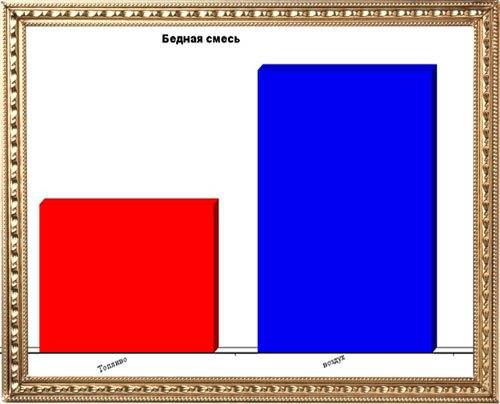

«Бедная смесь»

В «бедной» смеси избыток воздуха, что то же не есть хорошо, так как имеет свои минусы. А именно: недостаточную энергию при вспышке (а значит потерю мощности в итоге), чрезмерный нагрев цилиндра ввиду недостаточной смазки и высоких оборотов, что приводит к задирам, а там недалеко и до «заклинивания» двигателя.

Ситуации, в которых регулировка необходима

Новые бензопилы поставляются производителем уже с отрегулированными карбюраторами. Это называется стандартная регулировка. Но для нормального прохождения процесса обкатки требуется понизить максимальные обороты двигателя, провести регулировку карбюратора. После обкатки, бензопила нуждается в точной настройке для достижения максимальной эффективности работы двигателя.

При излишке топлива в смеси, детали двигателя плохо смазываются, и происходит преждевременный износ. Также не качественная смесь может стать причиной заклинивания двигателя из-за перегрева (это одна из причин почему бензопила не заводится).

Так выглядит заклинивший, перегретый поршень, с разобранной бензопилы с неправильно настроенным карбюратором.

Регулировка необходима в случае, когда двигатель не держит холостые обороты, глохнет или не развивает полной мощности. Настройка карбюратора должна проводиться с чистыми воздушным и топливным фильтрами. Также рекомендуем почитать интересную статью, в которой подробно рассказывается про основные причины по которым бензопила заводится и сразу глохнет.

Разборка своими руками: ничего сложного

Инструмент для ремонта бензопильного карбюратора

Вначале вам придётся выполнить демонтаж карбюратора бензопилы. Делается это в таком порядке:

  1. Чтобы добраться до карбюратора, нужно снять верхнюю крышку бензопилы, зафиксированную тремя болтами.

    Снятие крышки карбюратора

  2. После удаления крышки не забудьте снять прокладку, которая является составной частью воздушного фильтра, и корпус последнего, для чего нужно открутить соответствующие гайки и/или снять его с фиксаторов.
  3. На правой стороне карбюратора находится топливный шланг его нужно снять вместе с тягой привода воздушной заслонки, не забыв стянуть со штуцера, расположенного слева.

    Снятие топливного шланга и тяги привода

  4. После удаления шланга и тяги следует вынуть из фиксирующего гнезда наконечник тросика заслонки и окончательно демонтировать бензиновый шланг.

    Удаление троса дроссельной заслонки

  5. После этого карбюратор можно снимать с креплений для последующей разборки.

    После снятия бензинового шланга карбюратор готов к разборке

Разборку карбюратора нужно выполнять в порядке, предусмотренном конструкцией и функциональными решениями его элементов. Детали карбюратора бензопилы не отличаются габаритами, поэтому складывать их нужно внимательно и по порядку, стараясь ничего не потерять.

Разборка карбюратора бензопилы на фото

После разборки нужно провести дефектовку и заменить повреждённые или изношенные детали. Далее весь комплект следует промыть с помощью специального средства, просушить и протереть сухой безворсовой тканью. Жиклёры и трубки узла нужно продуть сжатым воздухом, или же, в целях более тщательного удаления образований на их внутренних поверхностях, перед этим обработать ультразвуком.

Ультразвуковая ванна

Какие карбюраторы используются на бензопилах Патриот

Производители бензопил Патриот оснащают их типовыми китайскими карбюраторами. Такими карбюраторами оснащают свои бензопилы многие производители бюджетных пил.


Бензопила Патриот 3816 и пример используемого на ней карбюратора

Особенности карбюраторов, плюсы и недостатки

Бензопилы Патриот линейки Imperial оснащаются полуавтоматическими карбюраторами, с праймером. Это своеобразный ручной насос для подкачки. Когда бензопила запускается с праймером, карбюратор заполняется топливом заранее. Благодаря чему двигатель запускается быстрее. Это особенно хорошо в зимнее время.
