Как регулировать карбюратор на бензопиле Урал 2 Электрон

Цепь для бензопилы «Урал-2Т-Электрон»

Пильный аппарат бензопилы «Урал» основан на 46 сантиметровой шине, укомплектованной съемной пильной цепью, которая снимается с инструмента в периоды продолжительного неиспользования. В ходе эксплуатации цепь растягивается, поэтому ее приходится время от времени регулировать. Сильнее всего вытягивается новая цепь, так что за ее натяжением надо все время следить. После использования цепь требует заточки. Данная задача выполняется при помощи цилиндрического круглого напильника диаметром пять-шесть миллиметров. Чтобы добиться наилучших результатов, при заточке цепь не снимается с шины, а натяжение усиливается.

Мероприятия по настройке бензопилы Урал

Спустя какое — то время, любая техника требует регулировки и настройки. После длительной эксплуатации бензопила может начать вести себя немного странно. Даже если за бензопилой должным образом ухаживали, заливали только качественное топливо и вовремя очищали ее от загрязнений. Могут появиться симптомы вроде потери мощности при работе на высоких нагрузках, нестабильная работа мотора на холостом ходу и так далее. Такие проблемы являются последствием износа узлов и работе агрегата при повышенной вибрации. Это не является, каким либо серьезным отклонением и лечится довольно просто, благодаря обычной калибровке.

Когда пила начинает работать с перебоями или теряет производительность, следует выполнить некий ряд обязательных действий, направленных на профилактику или устранение возможных неполадок в системе и обеспечивающих долгую и беспроблемную службу инструмента.

Согласно паспорту бензопилы, нужно вовремя производить замену воздушного фильтра, заточку цепи и промывку топливной системы

При этом воздушному фильтру и топливной системе нужно уделять особое внимание. Ввиду работы инструмента в тяжелых условиях и низкому качеству топлива

Эти факторы могут стать основной причиной некорректной работы бензопилы.

Замена или чистка воздушного фильтра производится, как правило, сугубо по инструкции и в строго определенный срок.

В случае же неудовлетворительной работы пилы, как на холостом ходу, так и в режиме рабочих нагрузок. Может потребоваться дополнительная настройка карбюратора.

Регулировка зажигания бензопилы Урал

В случае некорректной работы системы зажигания потребуется ее тщательная настройка.

При эксплуатации пилы следует учитывать, что магнето системы зажигания сохраняет нормальную работоспособность при температуре собственного корпуса не выше 80 градусов Цельсия. При выходе из строя магнето не ремонтируется, узел подлежит замене.

При замене магнето главное правильно совместить отметки на его корпусе с отметками на картере пилы. Так же следует знать, что появление искры на свече соответствует моменту, когда поршень мотора приближается к В.М.Т. на расстояние 3,66 миллиметра, что соответствует положению коленчатого вала, в позиции не доходя 29 градусов, до В.М.Т. Это положение и есть нормальным углом опережения зажигания.

Регулировка зажигания бензопилы Урал

В случае Некорректное работы системы зажигания потребуется ее тщательная настройка.

При эксплуатации пилы следует учитывать, что магнето системы зажигания сохраняет нормальную работоспособность при температуре собственного корпуса не выше 80 градусов Цельсия. При выходе из строя магнето НЕ ремонтируется, узел подлежит замене.

При замене магнето главное правильно совместить отметки на его корпусе с отметками на картере пилы. Так же следует знать, что появление искры на свече соответствует моменту, когда поршень двигателя приближается к В.М.Т. на расстояние 3,66 миллиметра, что соответствует положению коленчатого вала, в позиции не доходит 29 градусов, в В.М.Т. Это положение и есть нормальным углом опережения зажигания.

Регулировки бензопилы Урал 2Т

Вопрос: Собрал бензопилу Урал 2Т Электрон. Заводится с пол оборота, работает на холостых идеально.

Цилиндр с поршнем оставил старый, только кольца поменял. Начинаешь давать полную нагрузку — сразу глохнет.

На верхушке поршня до первого кольца скол. Может из-за этого глохнуть?

Ответ: Если самодельная прокладка под цилиндром — возможно, перекрыт импульсный канал.

Как заглохнет, смотрите свечу — (переливает- недоливает). Попробуйте провести регулировку карбюратора.

Винт, который ближе к воздушной заслонке нужно выворачивать (против часовой стрелки) на 1/2 оборота.

Вопрос: Подскажите, как сделать регулировку бензопилы бензопилы Урал 2Т Электрон, и вообще что регулировать?

Работает только на больших оборотах, газ отпускаешь глохнет. Вообще, когда обороты чуть понижаешь, глохнет. Начинаешь газовать резко, тоже глохнет как будто захлёбывается.

Пробовал крутить карбюратор, не поддаётся, поставил прежнюю регулировку, снимал его, промывал, всё бесполезно.

И свечу новую поставил — не помогает. Завожу газу ей, сразу бывает не сразу заглохнет, потом всё равно глохнет. Подскажите, что ещё можно попробовать, в чём причина?

Ответ: базовые регулировки карбюратора: винт Х (тот что ближе к цилиндру) завернуть до упора и выкрутить на один оборот, винт Р — завернуть до упора и выкрутить на пол оборота, не поможет- смотреть состояние сальников и прокладок.

Вопрос: Перебираю старенькую б/п Урал. В сцеплении две пружины разбиты сильно, а целые разные по длине и диаметру проволоки.

Они должны быть одинаковые, или «включаться» по очереди?

Ответ: да одинаковые; — нет, работают одновременно, при установке желательно добиться максимально «одновременного срабатывания».

Вопрос: Собрал я свой аппарат б/п урал, но есть проблема — нет холостого хода, при работе дымит и всё время при второй попытке завести, то свеча мокрая, но сейчас куда-то пропала и искра.

Снял электронику, а там мокро от бензина, видимо когда менял сальник, не ровно сел. Как самому отрегулировать количество смеси и холостой ход?

Ответ: разобраться с сальником, устранить мокроту, иначе моторчик будет очень странно себя вести.

Дайте на холостом ходу полтора, для запуска будет достаточно, но сначала сальник.

Вопрос: Почему цепь не останавливается на холостом ходу?

Ответ: Причин несколько: Не отрегулированы холостые обороты, не отрегулирована муфта сцепления.

Вопрос: Подскажите, пожалуйста как правильно ставить поршень. Одну поршневую уже испортил, поставив поршень замками в сторону глушителя, то есть в сторону конуса, как по инструкции.

Пила Урал проработала два дня и сломалась, разобрал и увидел, что нет замка между кольцом, по моему он выгорел, так как направлен в сторону выхлопа.

Сейчас поставил новый поршень замками в сторону карбюратора, но пила отказывается нормально работать, рывки, стрельба и тому подобное.

Переставлял два магнето заводских и одно спаял сам результат тот же, два карбюратора результата не дают, сальники и прокладки все новые. Разбирал её раз двадцать, а причины нет.

Ответ: правильно, только это относится к верхнему замку, два замка никак не возможно установить в одну сторону.

При не правильной установке мотор не будет завивать мощность , тяжело заводится, работать не возможно. Я специально ставил для пробы.

Если 2 дня проработал то установлен правильно. ориентировка по установке поршня идет по верхнему стопору , он должен быть направлен в сторону конуса на коленвале.

Попробуйте использовать другой маховик, возможно магниты немного утратили свои свойства. Если стреляет в карбюраторе или в глушителе, то попробуйте заменить свечи.

Вопрос: как разобрать подпружиненную шину и вытащить звездочку? Не могу догадаться.

Ответ: Стачиваются две заклёпки по краям и вынимается весь наконечник со звёздочкой.

Вопрос: Пилил дрова и внезапно перестала крутиться цепь. Движок работает нормально. Причем от руки цепь прокручивается. Подскажите, пожалуйста. что делать и с чего начать?

Ответ: думаю смотреть надо редуктор и муфту сцепления.

Вопрос: Собрал пилу бензопилы Урал 2Т Электрон, завёл, настроил карбюратор, вроде работает, почти всегда заводится с одного рывка.

Я поменял только поршень и кольца, надо ли обкатывать по полной программе 4 заправки бачка на холостых или это перебор?

Пила на месте не стоит, брыкается, надо её поддерживать и поэтому сидеть ждать 4 бачка на холостых будет утомительно.

Да, ещё выявил вот что. У меня нет провода на «Стоп» поэтому глушу пилу, закрывая воздушную заслонку.

После этого заливает свечу и её надо выкручивать, протирать и продувать цилиндр. Можно ли глушить пилу, снимая колпачок со свечи?

Эксплуатационное руководство к бензопиле Урал 2Т Электрон

Инструкция является неизменным спутником бензопилы Урал — это паспорт цепной пилы, где собрана полная информация об инструменте:

  1. Устройство и схемы бензопилы Урал.
  2. Этапы сборки инструмента.
  3. Комплектация.
  4. Требования безопасности при пилении и во время обслуживания бензопилы.
  5. Таблица с характеристиками модели 2Т Электрон.
  6. Последовательность введения бензоинструмента в эксплуатацию.
  7. Инструкция по запуску цепной пилы.
  8. Период приработки двигателя бензопилы.
  9. Способы и приемы пиления.
  10. Проведение технического обслуживания бензопилы Урал 2Т Электрон.
  11. Перечень возможных неисправностей, причин их возникновения и способы устранения.

Цепная пила Урал 2Т Электрон, устройство, рабочие схемы

На фото показано как устроен легендарный агрегат, также мы видим перечень его основных узлов:

Устройство бензопилы Урал 2Т Электрон

Ниже представлена схема зажигания:

Комплектация Урала 2Т Электрон

Стандартный комплект поставки состоит из:

  • бензомотор на 5,5 л. с.;
  • рама и рукоятки;
  • пусковой тросик;
  • топливный бак;
  • бензопровод;
  • муфта сцепления;
  • система активизации силового агрегата;
  • система зажигания;
  • кнопка запуска;
  • свеча зажигания;
  • глушитель;
  • распилочный узел;
  • коробка;
  • эксплуатационное руководство.

Меры безопасности при работе с цепной пилой

  1. Обязательно использовать средства индивидуальной защиты (перчатки, очки, беруши/наушники, маска) и удобные одежду и обувь.
  2. Заливать только свежее топливо. Заправку производить вдали от рабочей зоны.
  3. Курение возле бензопилы Урал 2Т Электрон категорически запрещено.
  4. Следить за состоянием цепи, не пилить тупой цепью.
  5. Проводить обслуживание бензоинструмента при выключенном моторе.
  6. Убрать из зоны действий посторонних.
  7. Изучить способы и приемы работы с бензоинструментом.

Последовательность введения в эксплуатацию бензопилы Урал 2Т Электрон

  1. Бензопила собирается в единую конструкцию.
  2. Монтируется режущий узел, натягивается цепь.
  3. Готовится топливная смесь.
  4. Готовое топливо заливается в бак.
  5. Картер цепной пилы заправляется обычным моторным маслом 10В40.
  6. Еще раз проверяются все крепежи.
  7. Выполняется запуск мотопилы.
  8. Проверяются холостой ход и подача смазки.
  9. В обязательном порядке проводится обкатка двигателя.

Как приготовить топливную смесь для Урала 2Т Электрон

Сколько бензина и масла требуется, чтобы приготовить качественную смесь для Урала 2Т Электрон? Ранее топливная смесь готовилась из бензина АИ-72 и моторного масла для двухтактных моторов. Сегодня 72-й бензин заменяют на 92-й (72 снят с производства), масло берется любое для 2-х тактных моторов. В обкаточный период топливная смесь готовится в следующем соотношении: 1/15. Карбюратор изначально настроен на обкатку, где используется более обогащенное топливо. После ее проведения необходимо снова отрегулировать карбюратор, настроив его на менее обогащенное топливо с соотношением масла к бензину 20/1.

Обкаточный период

Обкатка Урала проводится в 2 этапа:

  1. Четыре полных бака обогащенной топливной смеси выпаливаются на холостом ходу.
  2. На следующий день и на протяжении 25 часов бензопилу обкатывают с минимальными нагрузками.
  3. По окончании обкаточного периода меняется в картере масло, карбюратор настраивается под новый режим.

Цепная мотопила Урал 2Т Электрон, техническое обслуживание

Выделим основные моменты обслуживания:

  1. Регулярные очистительные работы:
    • очистка корпуса;
    • режущего узла;
    • звездочек;
    • карбюратора;
    • свечи зажигания;
    • фильтра.
  2. Смазка узлов и механизмов.
  3. Заточка цепи прямо на шине после каждого пиления.
  4. Регулировка (при необходимости).

Скачать руководство по эксплуатации

Причины и способы устранения неисправностей бензопилы Урал 2Т Электрон

  1. Бензопила не хочет заводиться:
    • закончилась топливная смесь;
    • некачественная смесь;
    • зажигание не настроено;
    • засорен или не настроен карбюратор;
    • требуется чистка фильтра;
    • свеча не работает;
    • не подключен высоковольтный кабель.
  2. Дым валит:
  3. Бензопила сильно визжит при работе:
  4. топливо обедненное.
  5. Пила глохнет при нагрузках:
    • требуется регулировка карбюратора;
    • необходимо заменить смесь;
    • почистите фильтр, свечу, карбюратор.
  6. Сильный стук, визг, посторонние шумы при работе:
  7. Работа с натугой, мелкая стружка на выходе:

Видео обзор регулировки карбюратора на бензопиле:

Видео

Видео обзор регулировки зажигания на бензопиле:

Видео

Как работает карбюратор бензопилы

Принцип работы карбюратора КМП-100У следующий:

Для более подробного ознакомления с карбюратором бензопилы Урал,скачай инструкцию по эксплуатации.

Из бензобака топливо по топливопроводу и каналу -1, обозначенный красной стрелкой (смотри принципиальную схему ) подается через клапан-3, в полость 25. После этого с помощью впускного клапана-1,топливо подается к седлу топливного клапана 19.

До момента пуска двигателя бензопилы,топливо не поступает в полость регулятора давления -21 так как отверстие седла -19 перекрывается рычагом -20.

Во время пуска двигателя в диффузоре возникает разряжение воздуха, которое воздействует на мембрану карбюратора -4. При этом мембрана прогибается вверх и отжимает от седла -19 рычаг-20, открывая топливу путь в полость 21. Из полости 21 топливо поступает к распылителям -9, 14 и 15 по каналам, проходное сечение которых регулируется с помощью винтов 5 и 6.

Распыленная рабочая смесь (топливо) поступает за счет вакуума в картер. Из картера во время движения поршня топливо поступает в надпоршневое пространство. Обратный клапан-17 (смотри принципиальную схему) не допускает в полость 21 проникновения воздуха при работе двигателя бензопилы на холостом ходу через канал с распылителем 9. Перед пуском двигателя полость карбюратора заполняют топливом с помощью обогатительной кнопки -9.

1.Бензопила Урал ремонт и эксплуатация.

Фото-2.Карбюратор КМП-100 У.

Внешний вид карбюратора КМП-100 У.

Карбюратор бензопилы Урал состоит из:

1-Рычаг воздушной заслонки,

2-рычаг дроссельной заслонки,

3-резиновый уплотнитель регулировочных винтов малого и полного газа,

4-болт крепления карбюратора,5-обогатительная кнопка.

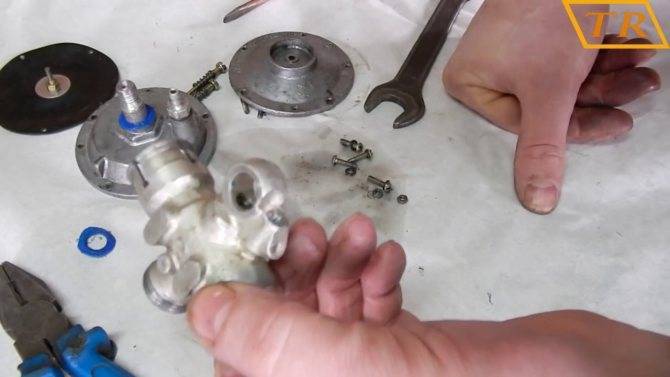

Фото-3.Устройство карбюратора бензопилы Урал.

Детали карбюратора бензопилы Урал

Карбюратор бензопилы Урал состоит из следующих комплектующих:

1-болт крепления, 2-топливный фильтр, 3-пружина, 4-болт, 5-возвратная пружина подкачивающего насоса,

6-угольник,7-винт полного газа,8-винт малого газа,9-уплотнитель резиновый,10- мембрана карбюратора,

11-прокладка,12-прокладка,13-мембрана,14-корпус,15-алюминиевая деталь,16-крышка,17-рычаг воздушной заслонки,

18-рычаг дроссельной заслонки,19-корпус карбюратора. Карбюратор бензопилы Урал является надежным устройством, но требует в основном замены внутренних мембран и прокладок.

Если за лето бензопила не используется и в карбюраторе нет бензина, тогда мембраны могут выйти из строя. Поэтому карбюратор рекомендуется разобрать а мембраны хранить в закрытой емкости с бензином.

Или же можно карбюратор не разбирать, но хотя бы один раз в месяц произвести пуск двигателя и прогреть двигатель в течении 3-5 минут.Ремонт карбюратора в основном сводится к замене ремкомплекта, который состоит из мембран, прокладок и регулировочных винтов малого и полного газа. О том как произвести ремонт карбюратора наша следующая статья.

Распространенные неисправности и ремонт бензопилы Урал

В целом отечественный инструмент показал себя достаточно надежным и простым в обслуживании. Тем не менее, он также поддается поломкам, которые связаны, в основном, из-за неправильной эксплуатации пилы.

Многие новички часто не знают, как завести бензопилу Урал. Сделать это достаточно просто. Для этого следуйте по указанному алгоритму:

  1. залейте горючее и масло для смазки цепи, после чего несколько раз нажмите праймер для подкачки бензина;
  2. затем выставьте рычаг дроссельной заслонки в закрытое положение и дерните трос стартера;
  3. после появления характерного звука переключите рычаг дросселя в среднее положение;
  4. снова заведите бензопилу и дайте поработать ей около 15 секунд. После этого переведите рычаг дросселя в самый низ и нажмите рычаг газа для прогазовки. Далее можете продолжать работу с бензопилой;
  5. если после всех проделанных процедур пила нагревается и глохнет, значит нужно еще несколько раз нажать праймер для подкачки горючего.

Далее необходимо выяснить, как правильно обкатать новую бензопилу Урал? Для этого большой бачок агрегата заполняется бензином, смешанным с маслом, а в отдельный бачок для масла заливается смазывающий материал. После этого бензопилу следует завести и дать поработать не менее 10 минут. Затем мотор нужно заглушить и повторить процедуру. На полную обкатку инструмента должен уйти один полный бачок горючего.

Если проигнорировать процедуру обкатки, то вы заметите, что ваша пила сразу же после запуска заводится и глохнет – причина этого кроется в неподготовленном к работе моторе и карбюраторе. Как раз для этого изготовитель пилы и советует делать обкатку.

Часто владельцы пилы сталкиваются с проблемой, при которой слышен звенящий стук двигателя на холостых – бензопила Урал в таком случае ремонтируется достаточно просто. Для этого нужно осмотреть цилиндр – вероятно, он был поврежден при обратном ударе. Устранить неисправность можно путем выравнивания стенок цилиндра. Если он не поддается ремонту, и пила не заводится, то придется покупать новый цилиндр.

Далее нужно изучить, как отрегулировать карбюратор на бензопиле Урал? Для этого инструмент нужно завести и провернуть винт, отвечающий за работу пилы на холостом ходу. Проворачивание винта по часовой стрелке повысит обороты мотора, а против стрелки уменьшит их. Регулировка карбюратора бензопилы Урал должна выполняться после каждых 25 использованных баков с топливом.

Если во время чистки вы заметили, что нет искры, значит, процедуру регулировки необходимо выполнить в момент обнаружения поломки. Следующий важный вопрос заключается в том, как выставить зажигание на бензопиле Урал. Для этого нужно действовать в таком порядке:

  1. Заведите мотор и прогрейте его на малых оборотах;
  2. Выставьте наиболее устойчивые повороты шины без движения цепи по ней;
  3. После этого выставьте минимальные обороты;
  4. Резко нажмите на рычаг газа. Если обороты мотора мгновенно повысились, значит, зажигание выставлено правильно.

Очень частый вопрос новичков заключается в том, можно ли бензопилу Урал заправлять 92 бензином? Производитель советует заливать 80-ый бензин, поэтому топливно марки АИ-92 не подходит для эксплуатации инструмента. Из-за этого вопрос о том, как перевести на 92 бензин пилу Урал становится одним из самых задаваемых. Для решения этой задачи бензопилу потребуется оснастить новыми клапанами и поршнем. Приобрести их можно в любом магазине по продаже автозапчастей. После замены можно уверенно заливать 92-ое топливо, не переживая за преждевременный износ мотора.

Самоделки из бензопилы Урал

Мощности бензомотора цепной пилы Урал достаточно для изготовления различных самоделок. В дальнейшем их можно будет использовать для передвижения и выполнения разных задач на придомовом участке.

Лодочный мотор из бензопилы Урал своими руками

Суть изготовления этой самоделки заключается в сборке прочного каркаса и установке привода, который будет передавать усилие от мотора на гребной винт. Для этого мотор нужно укомплектовать редуктором с подходящим передаточным числом, а также червячной передачей.

Для крепления мотора на лодке потребуется оборудовать его металлической рамой, расположенной под днищем двигателя. При этом топливный бак должен находиться над мотором – таким образом, горючее будет попадать в цилиндр под действием силы тяжести.

При условии правильной сборки изготовитель получит компактный лодочный мотор, который сможет разгонять плавсредство с двумя взрослыми людьми на борту до скорости 20–30 км/ч.

Самодельная пилорама из бензопилы Урал

Пилорама позволит получать гладкие идеально ровные доски и экономить массу времени и сил. Для ее изготовления потребуется сделать каркас в виде удлиненного прямоугольника. Для заготовки досок самодельная пилорама должна быть оборудована направляющей и линейкой, которая будет регулировать толщину досок.

Саму бензопилу Урал нужно закрепить в начале пилорамы. Для этого потребуется идеально ровная платформа. Мотор и шину с цепью нужно предварительно разделить и установить отдельно. Это позволит предотвратить передачу вибрации от ДВС на направляющую и сделать линию распила более ровной.

Мотобур из бензопилы Урал

Это простое приспособление поможет проделать лунки во льду и отверстия в почве. Для этого самоделку потребуется оборудовать понижающим редуктором и прочной металлической штангой, к которой, в виде, спирали, должны быть приварены заостренные лопасти.

Основное преимущество самодельного мотобура заключается в его низком расходе горючего. При условии использования подходящего редуктора, приспособление будет требовать в 2–2,5 раза меньше топлива, чем фирменные модели с аналогичной мощностью.

Снегоход из бензопилы Урал

Эта самоделка поможет преодолеть высокие снежные сугробы и глубокие овраги. Для передвижения снегохода его лучше всего укомплектовать лыжами, расположенными в передней части конструкции, и гусеницами, которые нужно установить в задней ее части. Роль ведущего моста будут играть гусеницы, которые можно сделать из транспортерной ленты.

Двигатель от бензопилы Урал нужно крепить в задней части снегохода. Перед ним должно располагаться водительское сиденье. Передняя часть самоделки должна быть оснащена рулем, на который нужно вынести органы управления и рычаги тормозной системы.

Готовый снегоход сможет развивать скорость порядка 30–40 км/ч, имея на борту двух взрослых людей или 1 водителя и его поклажу.

Обкатка бензопилы

Часто, после покупки нового инструмента возникает мысль – как обеспечить его максимально долгую службу без поломок и дорогостоящих ремонтов. Гарантировать такую работу поможет правильная обкатка бензопилы. Разобраться в том, что такое обкатка как делать ее правильно, и для чего она собственно нужна, поможет знание следующей информации:

Обкатка нужна для того чтобы минимизировать трение во внутренних узлах бензопилы. Более простыми словами — это значит, что все подвижные детали должны хорошо «притереться» друг к другу для их продолжительной и беспроблемной работы. В этот период пиле нужно задавать переменные нагрузки. А именно чередовать периоды работы в холостую с режимами минимальной и средней нагрузки.

Важно! До окончания обкатки не рекомендуется пользоваться пилой на максимальных нагрузках. Как правило, обкатку бензопилы производят следующим образом:. Как правило, обкатку бензопилы производят следующим образом:

Как правило, обкатку бензопилы производят следующим образом:

  1. Первых 5 – 6 часов обкатки нужно начинать работу пилой в холостом режиме. Это значит, что начинать пилить можно только предварительно разогнав цепь до определенных оборотов и тщательно дозировать усилие при работе с пилой. Только спустя несколько часов позволяется переходить от низких нагрузок к средним и обязательно чередуя их с режимом работы в холостую.
  2. Для лучшей приработки поршневой группы, в топливной смеси создается повышенная концентрация смазочного материала в соотношении с горючим, примерно 1: 15. Такая пропорция позволит внутренним узлам мотора максимально безболезненно приработаться друг к другу.
  3. Определяется, что для полноценной обкатки бензопилы достаточно выработать примерно 4 – 5 полных баков бензина.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
