Регулировка карбюратора хускварна 235

Надежность бензопил

236-я модель Husqvarna считается достаточно надежной, и при правильном использовании она не вызывает проблем у владельцев. В тех случаях, когда инструмент используется и хранится неправильно, первым, что может выйти из строя, является карбюратор.

Как и все бензопилы, оснащенные двухтактными двигателями, Husqvarna 236 очень чувствительна к чистоте воздуха, поступающего в цилиндр. В этом случае, если владелец инструмента не контролирует чистоту воздушного фильтра и не меняет его во времени, КПГ пилы будет выходить из строя намного быстрее. Это очень серьезная проблема, решение которой заключается в проведении капитального ремонта.

READ Синтетический Мрамор Столешница Чем Резать

Подробную информацию о неисправностях бензопилы Husqvarna, а также о способах их устранения можно найти в статье о ремонте Husqvarna на нашем веб-сайте. Статья содержит информацию о том, как снять цилиндр, что делать, если масло протекает или когда Husqvarna 236 запускается и останавливается.

Владимиру 36 лет. Тюмень.

Я купил свою бензопилу более 2 лет назад. Сначала я был немного расстроен, потому что думал, что у него немного не хватает энергии, но после того, как я посетил сервисный центр и отрегулировал карбюратор на пиле, двигатель работал на полной скорости, и бензопила значительно повысила производительность.

За все время эксплуатации в условиях пилорам я работаю на пилорамах, 236-й практически не ломался. Я вовремя меняю фильтр и стараюсь содержать пилу в чистоте. После каждого рабочего дня я чищу компрессором. На мой взгляд, это то, что позволяет работать без поломок.

Но были еще поломки. После года использования пришлось заменить шнур стартера, но я думаю, что это мелочь. Были также некоторые проблемы с запуском, но они закончились после того, как я заменил топливный фильтр. Вообще я не слышал, чтобы такие бензопилы начинали плохо.

Я советую вам использовать только качественные масла Husqvarna, потому что я использую их и очень доволен. Даже для смазки цепи я использовал специальное клейкое масло и заметил, что шина и звездочка работают намного дольше, чем мои коллеги, которые экономят и заправляют отработанное масло из автомобильных двигателей.

Всем рекомендую, бензопила стоит потраченных на нее денег.

Восстановление китайских карбюраторов

Ремонт карбюратора бензопилы своими руками выполнить несложно, для этого нужно понимать принцип его работы. Если двигатель запускается, но быстро глохнет, скорее всего, проблема с карбюратором и необходимо выполнить восстановление его в соответствии с инструкцией завода изготовителя. Инструменты для настройки бензопилы:

1. Аллоновые ключи 7 / 16.

2. Игольчатые плоскогубцы.

3. Динамометрический ключ.
4. Топливный контейнер.
5. Рабочие перчатки.
6. Ветошь.

Перед началом работ необходимо снять острую цепь, чтобы не травмироваться во время ремонта. Порядок работ, характерный для типовой модели пилы:

Шаг 1: Освободить топливный бак. В хорошо проветриваемом помещении снять крышку топливного бака и вылить топливо в контейнер для хранения. Снять топливный колпачок.
Шаг 2: Используя шестигранный ключ, снять винты, удерживающие экран цилиндра на двигателе. Снять крышку и экран цилиндра.
Шаг 3: Отсоединить провод свечи зажигания и снять воздушный фильтр.
Шаг 4: Снять гайки крепления карбюратора. Используя драйвер гнёзд 7 / 16, снять две крепёжные гайки, которые крепят карбюратор к двигателю.
Шаг 5: Отсоединить корпус воздушного фильтра и настроить его работу. Вытянуть корпус воздушного фильтра из карбюратора.
Шаг 6: Вытянуть карбюратор от блока цилиндров

Делать это следует осторожно, чтобы не согнуть рычаг дроссельной заслонки или не повредить газовые линии. Сдвинуть карбюратор с крепёжных шпилек

Удалить газовые линии.
Шаг 7: Отсоединить рычаг дроссельной заслонки. Полностью вытащить карбюратор с монтажных шпилек.
Шаг 8: Поместить карбюратор на чистую рабочую поверхность и снять винты с нижней крышки. Отсоединить крышку. Очистить измерительную диафрагму и прокладку с нижней части карбюратора. Чтобы ускорить сборку, сделать цифровые фотографии деталей перед их снятием.
Шаг 9: Снять винт, крепящий иглу и рычаг подачи топлива. Очистить все входы в карбюратор сжатым воздухом. Дать карбюратору высохнуть в течение как минимум 10 минут.
Шаг 10: Собрать карбюратор (штиль 250). Установить иглу и рычаг карбюратора. Установить дозирующую диафрагму, прокладку и нижнюю крышку. Установить диафрагму насоса и верхнюю крышку.
Шаг 11: Заменить уплотнительную прокладку карбюратора. Подключить дроссельную заслонку. Повернуть карбюратор на монтажные шпильки и вставить его на место. Подключить топливопроводы.
Шаг 12: Заменить крепёжные гайки и затянуть их, чтобы уплотнить прокладку между двигателем и карбюратором. Во избежание повреждения прокладки, затянув крепёжные гайки, используют динамометрический ключ.
Шаг 13: Установить крышку воздушного фильтра и подключить свечу зажигания.
Шаг 14: Установить на место цилиндрическую крышку на цепную пилу. Заполнить топливный бак и можно начинать бензопилить.

Обзор цепной бензиновой пилы Husqvarna 135

Цепная бензопила Хускварна 135 является инструментом бытового назначения, незаменимого в частном хозяйстве. При создании цепной пилы, производитель техники учел пожелания своего потребителя, пользующегося ранее выпущенными моделями, собрав в одной бензопиле все лучшее из предыдущих модификаций. Назначение бытовой бензопилы Husqvarna 135 — распиловка бревен, досок. обрезка деревьев и т. д.

Цепная пила Хускварна 135 отличается небольшим весом (4,4 кг. без оснастки) и компактными размерами. Двухтактная карбюраторная силовая установка мощностью 2,04 л. с. оснащена системой X-Torq, которая снижает расход топлива на 20 % и уменьшает количество выбрасываемых бензопилой вредных выхлопов (количество токсинов снижается до 70%). Двухступенчатая очистка воздуха позволяет увеличить ресурс работы съемных фильтров. Для облегчения запуска бензоинструмента в любую погоду была установлена система легкого старта Smart Start. Запускается бензопила при помощи инерционного стартера, управление дросселем полуавтоматическое. Агрегат оборудован универсальным улучшенным карбюратором марки Zama EL 41, зажигание электронного типа. Для гашения возникающей при эксплуатации вибрации используется демпферная система. Смазка цепи осуществляется автоматически.

Чтобы защитить владельца техники во время работы от случайного отскока, обрыва цепи, производителем предусмотрены цепеуловитель и цепной тормоз. Натяжитель цепи размещен в боковой части агрегата.

Технические характеристики

Тип:	бензопила
Конструкция:	ручная
Мощность, Вт:	1500 Вт
Количество скоростей:	1
Шаг цепи:	3/8 дюйма
Длина шины, см:	40 см
Объем двигателя, куб. см:	40.9 куб. см
Емкость топливного бака:	0.37 л
Емкость масляного бака:	0.25 л
Функции и возможности:	антивибрация, тормоз цепи
Уровень шума:	114 дБ
Вес:	4.4 кг (без шины и цепи)
Тормоз цепи:	есть
Ширина паза шины:	1.3 мм
Антивибрация:	есть

Стоимость данного агрегата на отечественном рынке варьируется в пределах 13 тысяч рублей.

Особенности

• бытовой инструмент;
• малый вес;
• двухступенчатая очистка воздуха;
• улучшенный карбюратор Zama EL 41;
• использование мотора с системой X-Torq;
• облегченный запуск бензопилы;
• демпферная антивибрационная система;
• полуавтоматическое управление дросселем;
• автоматическая подача цепной смазки;
• высокая мощность (2 л. с.);
• ремонтопригодность;
• защита рук;
• экологичность;
• цепной тормоз;
• надежность;
• выносливость;
• легко достать запчасти.

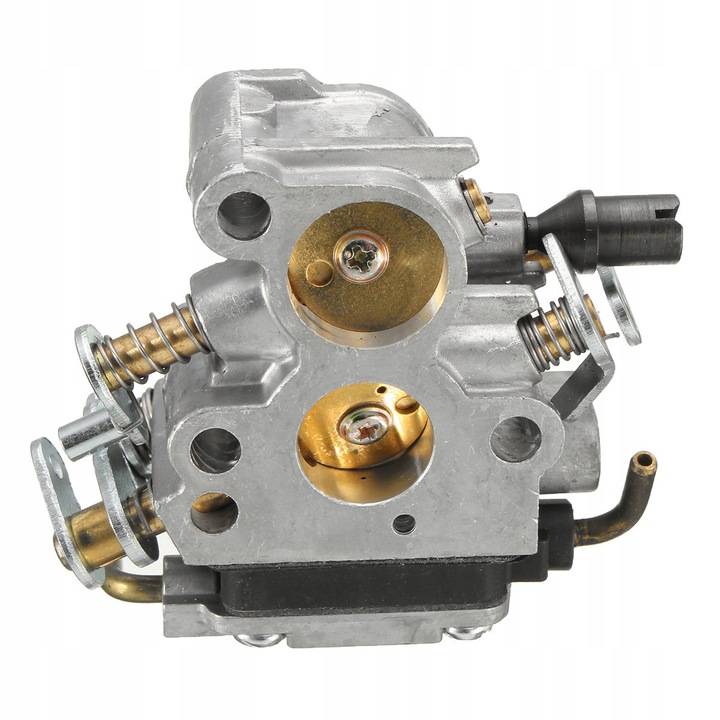

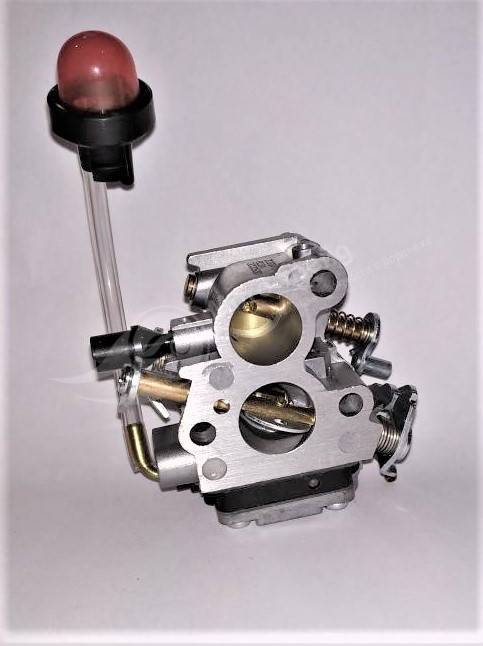

Устройство и принцип работы карбюратора Хускварна

Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.

Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.

Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.

За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

• винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
• (H) – отвечает за тягу на высоких оборотах и их количество;
• (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.

Винты (L) и (H) нельзя регулировать, не имея определенных знаний и опыта. Неправильная настройка качества и количества топливной смеси может привести к тому, что двигатель перестанет работать или будет работать неправильно, что приведет к его быстрому износу или даже заклиниванию.

Регулировка бензопилы чемпион» >карбюратора бензопилы

Карбюратор имеет три регулировочных винта: L – винт жиклера низких оборотов H – винт жиклера высоких оборотов Т – винт регулировки холостого хода регулировочные винты echo3500

С помощью винтов H и L регулируется соотношение горюче-смазочной смеси и воздуха определяемое открытием дроссельной заслонки. При закручивании винтов (по часовой стрелке) смесь обедняется – низкие обороты, при откручивании винтов (против часовой стрелки) происходит обогащение смеси, обороты растут.

Винт Т регулирует обороты холостого хода. При поворачивании по часовой стрелке число оборотов увеличивается, против часовой стрелке – уменьшается.

Основная настройка карбюратора производится на заводе-изготовителе при испытании пилы. Карбюратор отрегулирован на более богатую чем оптимальная смесь. Такая регулировка должна сохраняться при первых часах работы пилы. Затем производится точная регулировка карбюратора.

Точную регулировку карбюратора можно проводить только в разогретом состоянии специалистами со специальным оборудованием (счетчик оборотов).

Сначала регулируется винт L, затем H и в конце винт Т.

Сначала необходимо отыскать наибольшие обороты холостого хода, медленно поворачивая винт L по часовой стрелке (или против). После нахождения положения наибольших оборотов необходимо повернуть винт L на ¼ оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, повернуть винт Т простив часовой стрелки пока цепь не остановится.

Регулировка винта Н влияет на мощность и частоту оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам и выходу пилы из строя.

После прогрева двигателя на полном ходу в течении 10 сек повернуть винт Н на ¼ оборота против часовой стрелки. Дать двигателю поработать около 10 сек. Проверить максимальные обороты тахометром. Повторить операцию в случае несоответствия максимальных оборотов паспортным. Двигатель должен работать по звуку как четырехтактный. При слишком бедной смеси пила визжит. При регулировке карбюратора на слишком богатую смесь глушитель начинает дымить.

Для оптимальной регулировки необходимо обратиться к специалисту имеющему доступ к тахометру. Точная регулировка оборотов холостого ходя винтом Т осуществляется после регулировки винтов L и H. Если потребуется регулировка числа оборотов холостого хода, то при работающем двигателе винт Т нужно поворачивать по часовой стрелке пока пильная цепь не начнет вращаться. Затем нужно поворачивать винт обратно против часовой стрелке до тех пор пока цепь не перестанет вращаться. Число оборотов холостого хода установлено правильно, если двигатель работает равномерно всех положениях с достаточным запасом оборотов, когда цепь начинает вращаться.

Карбюратор отрегулирован правильно, если двигатель разгоняется незамедлительно и по шуму работает как четырехтактный на полном газу. Регулировка винта L на слишком бедную смесь приводит к затрудненному запуску и плохому разгону двигателя.

КАК на бензопиле Партнер-350 НАСТРОИТЬ карбюратор. Описание и технические характеристики

Бензопила Partner 350 является примером отличной мастерской пилы, пригодной для осуществления различного рода работа на приусадебном участке, заготовки дров и т. д. Если сравнивать с , то Partner 350 является очень необходимой если речь идет о периодической сфере использования при небольших уровнях нагрузок.

Важно отметить, что агрегат имеет хромированную внутреннюю поверхность рабочего цилиндра, что позволяет в разы продлить эксплуатационный срок прибора. Эта бензопила имеет хорошую систему очищения воздуха, маркировки CCS

Иными словами будет сказано, в агрегате задействована система воздухоочистки, за основу которой взят принцип обычной центрифуги.

После очистки подготовленный к работе воздух попадет через особые фильтра в карбюратор. Если вас интересует настройка карбюратора бензопилы партнер 350, то сообщаем, что разобрать и прочистить его можно легко своими силами. Чтобы отрегулировать карбюратор просто добавляйтев систему воздуха и дайте ей минутку поработать в пустую. Потом погазуйте несколько раз подряд, но не спеша. Посмотреть

Если наблюдаются «провалы» вдинамичной работе, тогда нужно будет открутить Л-винт L на ¼ его оборота и заново все перепроверить. Как видите, регулировка карбюратора бензопилы партнер 350 своими руками возможна и е представляет собой особой сложности.

Устройство бензопилы партнер 350 достаточно простое для понимания. Если Вы новичок, и не знаете как пилить деревья бензопилой перейдите .Чтобы окончательно вникнуть в схему работы данного агрегата, предлагаем детально ознакомиться с инструкцией пользователя.

Бензопила партнер 350 характеристики:

• Пила бытового типа;
• Оснащена двухтактным двигателем одноцилиндрового типа;
• Удельная мощность системы равна1,8 л.с. (1,3 кВт);
• Кубический объем движка – 36 см;
• Тип старта – ручной;
• Топливный объем – 400мл;
• Масляный объем – 200 мл;
• Тип охлаждающей системы – воздушный;
• Характерны максимальные холостые обороты до 4000 об в минуту;
• Рабочая длина шины – 0.4 м;
• Цепной шаг – 3/8;
• Вид используемого для работы топлива – масло + бензин;
• Номинальный вес около 4.7 кг.

Когда необходима регулировка

Необходимость опции карбюратора бензопилы встречается изредка. Почаще появляются задачи с расходом горючего, воздуха либо износом деталей. Но время от времени корректировки все таки необходимо:

• Работающий движок останавливается через несколько секунд, либо он не запускается. Предпосылкой этого является очень богатая смесь;
• Чрезмерная вихлопнисть, огромные обороты, увеличенное потребление. В данном случае, напротив, смесь очень постная, другими словами недостаточно воздуха;
• RPM поддерживается на прежнем уровне после его понижения либо роста оператором. Предпосылкой может быть застрявший игловатый клапан.

Факторами, которые приводят к таким изменениям, могут быть:

• Мощная вибрация повреждает защитную крышку, а регулировочные струи откручиваются, изменяя опции. В данном случае можно настроить карбюратор на бензопилу.
• Износ частей поршневой системы. Настройка карбюратора в таковой ситуации может быть временной помощью. Рекомендуется подмена изношенных компонент.
• Нехорошее качество горючего, неисправен фильтр либо долгое хранение могут привести к блокированию. В этой ситуации карбюратор нужно вытащить, помыть специальной жидкостью либо незапятнанным бензином, собрать и опять отрегулировать.

Лучше начинать настройку пилы по проверке струй, подачи горючего и воздуха. После чего приступайте к демонтажу карбюратора, а потом. Для проверки поршневой системы.

Оценочные параметры и сфера применения

Медленному накоплению усталости способствует высокий центр тяжести инструмента, узкая конфигурация и плоское днище корпуса. Свидетельством высокой надежности, мощности и универсальности модели служит полученная в процессе опроса оценка пользователей.

Для 10-балльной шкалы средний показатель составил 8,3.

Характеристики инструмента определяют его применение в широком перечне хозяйственных работ, включая:

• заготовку дров;
• подготовку к монтажу строительной древесины;
• формирование крон декоративных и фруктовых деревьев;
• самостоятельное изготовление деревянных предметов внутреннего дизайна и ландшафтного оформления.

Пила успешно справляется с однозаходной, стандартной, продольной и диагональной распиловкой древесины твердых пород, диаметром до 30 см. Компактная конструкция предоставляет возможность работы в труднодоступных местах, что особенно ценится в строительных технологиях.

Типичные неисправности и ремонт бензопил бренда Husqvarna

Владельцы бензопил Хускварна сталкиваются с поломками своих инструментов крайне редко. Однако если это все-таки случилось, то можно попытаться устранить неисправность своими руками. О том, как определить поломку, и отремонтировать бензопилу Хускварна без помощи мастера – поговорим более подробно.

Как отрегулировать карбюратор на бензопиле Хускварна?

На случай, если не заводиться бензопила Хускварна, или она не развивает обороты – причина этому кроется в нарушении заводских настроек карбюратора. Для этого у инструмента имеются 3 винта, обозначенные буквами «H», «L» и «T».

Чтобы настроить бензопилу Husqvarna, нужно действовать в таком порядке:

1. Регулировка карбюратора пилы начинается с 5-минутного прогревания ее мотора. После этого начните поворачивать винт «L» до момента, пока не услышите максимальные обороты, выдаваемые ее мотором. Затем сразу же поверните винт на четверть оборота в противоположном направлении;
2. Затем одной рукой нажмите и удерживайте курок газа на протяжении 10 секунд. При этом второй рукой поверните винт «H» на четверть оборота, чтобы создать максимальную нагрузку на мотор;
3. После этого отпустите курок газа и начните поворачивать винт «T «по направлению движения стрелки часов. Как только цепь начнет вращение по шине, поверните винт в обратную сторону до момента остановки цепи.

Как снять сцепление на бензопиле Хускварна?

1. Демонтируйте воздушный фильтр и открутите свечу зажигания. При необходимости протрите пространство около свечи бензопилы;
2. На следующем этапе потребуется снять звездочку с бензопилы Хускварна – это даст возможность внимательно осмотреть механизм на наличие засорений;
3. Катушка сцепления выкручивается по направлению стрелки часов. Под ней расположена прижимная шайба, которую также нужно извлечь;
4. В конце производиться замена звездочки и устанавливается новое сцепление. Сборка бензопилы Husqvarna выполняется в обратном порядке.

Первые несколько запусков мотора бензопилы будут сопровождаться звенящими звуками – это связано с тем, что ведущая звездочка будет проворачиваться, пока окончательно не встанет на свое место.

Не поступает масло на цепь бензопилы Husqvarna – причины и решение

1. Для начала снимается защитная крышка и пружина стартера, после чего демонтируется воздушный фильтр бензопилы.
2. Под ним в правой части расположен масляный насос, который нужно осмотреть на наличие трещин и других повреждений. Если есть необходимость – замените насос;
3. Если вы заметили, что масляные шланги отошли от своего основания, значит, их также потребуется заменить новыми деталями.

Установив новые запасные части, можно продолжить работу с инструментом. В дальнейшем используйте только качественно масло от проверенных производителей. Большое значение также имеет правильно выбранный угол заточки цепи бензопилы Хускварна, так как от него зависит скорость движения и интенсивность смазки пильного элемента.

Способы устранения неисправностей и ремонт своими руками

Ремонт бензопилы Хускварна осложнен тем, что для этого требуются специфические инструменты, которые обычно не входят в арсенал домашнего мастера. Но все из них можно либо купить в магазине автозапчастей, либо изготовить своими руками.

Помимо обычных наборов отверток и молотка, потребуются:

• Поршневой стопор. Может быть заменен синтетическим шнуром от стартера с навязанными через 2–3 см узелками.
• Отвертка под головки болтов на бензопиле. Они бывают специфические — в виде полукружий или звездочек.
• Ключ для регулировки сцепления.
• Свечной ключ комбинированный.
• Компрессор для очистки внутренних объемов от опилок, пыли и грязи.

Если планируется очистка и устранение неисправностей цилиндропоршневой группы, то потребуется прибор для измерения компрессии и клей-герметик.

Порядок разборки бензопилы Husqvarna следующий:

• снимается верхняя крышка;
• отсоединяются аварийный тормоз и пильная шина с цепью;
• снимается стартер;
• выкручивается свеча;
• через свечное отверстие устанавливается поршневой стопор и демонтируется маховик (потребуются значительные усилия).

После этого отсоединяют переднюю рукоятку, за ним — карбюратор, масляный насос и в последнюю очередь — двигатель.

Устранение неисправностей системы зажигания сводится к замене вышедших из строя свечей на новые. Используются только свечи Champion RCJ7Y. Катушка зажигания в бензопилах Хускварна электронная, необслуживаемая, при выходе из строя заменяется полностью, как и стартер.

Необходимости в регулировке системы зажигания нет. Единственная неисправность, которая решается регулировкой — это установление зазора между маховиком и катушкой. Зазор устанавливается с помощью слесарных щупов. Стандартная величина — 0,2 мм.

Настройка топливной системы

Топливная система бензопил Хускварна отличается сложностью. В домашних условиях ее ремонтом, как и обслуживанием цилиндропоршневой группы, лучше не заниматься. Максимальная неисправность, которую можно устранить в домашних условиях — это прочистка сапуна, устранение пережатия шланга и замена фильтра. То же касается и масляной системы — устранение неисправностей сводится к прочистке отверстия в сапуне иглой либо сжатым воздухом. Рекомендуется делать это профилактически каждые 2–6 месяцев — в зависимости от интенсивности работы пилой.

Регулировка карбюратора

Карбюратор Husqvarna 142 имеет 3 регулировочных винта, маркированных H, L и T. Первый предназначен для установки впрыска на максимальных оборотах, второй — на малых, третий определяет параметры впрыска топлива на холостом ходу.

Вначале регулируется впрыск топливной смеси вхолостую проворотом винта L на ¼ оборота против часовой стрелки. Если пильная цепь движется — движение прекращают зажимом винта T. Настройка производится при зрительном и слуховом контроле — мотор не должен визжать, и из него не должен идти белый дым. Правильное положение винта определяется эмпирическим путем.

После этого зажимается акселератор бензопилы и точно таким же способом регулируется впрыск на высоких оборотах винтом H.

Подсос лишнего воздуха в карбюратор устраняется заменой порванного шланга — черной трубки, идущей к карбюратору либо его более плотной подгонкой.
