Регулировка натяжения цепи электропилы

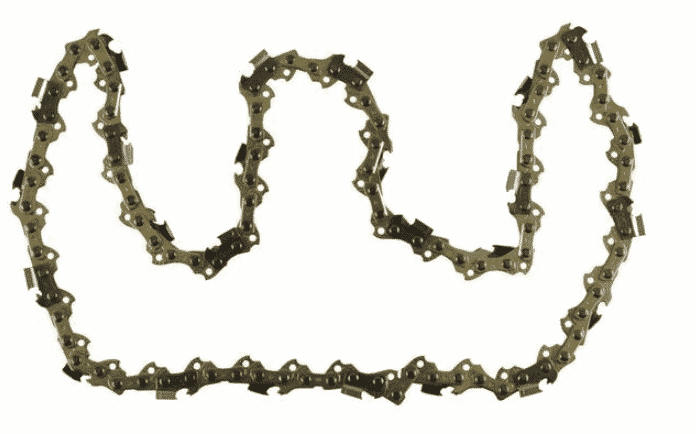

Когда нужно менять цепь

Необходимость замены цепи, в основном, возникает при ее износе и чрезмерном растяжении. Если у вас не получается сделать натяжку оснастки с помощью регулировочного винта, то ее следует заменить. Но устанавливать новую деталь на старую, изношенную звездочку и такую же шину не рекомендуется, поскольку это приведет к ее быстрому износу.

Многие владельцы электропил знают, что износ цепи происходит в 2-3 раза быстрее, чем выработка ресурса шины и звездочки, и прибегают к небольшой хитрости.

1. Имея новую электропилу, следует купить сразу 3 пильных цепи.
2. Поработав одной цепью несколько часов, ее следует заменить на новую. Далее, вторая цепь меняется по такому же принципу.
3. После каждой замены оснастки нужно переворачивать шину для равномерного износа.

Выполнение данных нехитрых манипуляций приводит к равномерному износу всех деталей и продляет срок их службы.

Как заточить цепь электропилы своими руками?

Многие мастера выполняют заточку цепи электропилы при первых же симптомах износа ее режущих зубцов. Однако использовать для этой процедуры какой-то определенный инструмент не получиться. Для работы необходимо запастись целым комплектом специального оборудования. Для этого вам потребуется:

• Плоский напильник – он нужен для корректировки ограничителя глубины;
• Круглый напильник, имеющий линии ориентира;
• Калибр;
• Оправка – она поможет при определении угла.

Чтобы наточить цепь электропилы, пильный элемент следует оставить на шине. При этом шина должна быть надежно зафиксирована в тисках. Диаметр используемого напильника обязательно должен соответствовать диаметру зубьев цепи.

Используя напильник круглой формы, обязательно следите, чтобы он выступал над зубцами цепи не более, чем на 1/5 своей длины. Первый затачиваемый зуб цепи нужно пометить маркером, чтобы не пойти по второму кругу.

Заточка цепи электропилы своими руками должна выполняться точными и ритмичными движениями и только в одну сторону. Сделав несколько заточек, перейдите к обработке ограничителя – со временем он изнашивается и теряет свою форму. При работе приложите калибр торцевой стороной к кромке ограничителя. Если ограничитель сильно выходит за границы калибра, то его придется подровнять при помощи плоского напильника. При этом калибр должен располагаться строго перпендикулярно шине электропилы.

Определить результат заточки цепи визуально не получиться. О том, правильно ли вы все сделали, вы сможете узнать только при распиливании древесины.

Нравится Не нравится Dmitry.BY 06 Ноябрь 2015

Оказалось, что на пиле стоит ведущая звезда от пилы Урал. Собственно, это оригинальная звезда, а шину и цепь подобрали просто ту, что более-менее подошла под эту ураловскую звезду. Мужик на рынке (больше у нас нигде запцацки на пилу не купишь) сказал, что такие шины и цепи ставят на 361, а на электро такое первый раз видит. Вообще он удивился, когда пилу эту увидел: тяжелая, нет тормоза, смазка цепи конструктивно не предусмотрена. Мы с ним так и не смогли снять ведущую звезду, взял звезду по прикладыванию, а сегодня ночью буду пытаться ее заменить. Цепь сказал не так и растянута и новая не нужна (может и стоило бы взять). Разобраться бы сегодня со всем этим, а то больше работы нет, а когда нет работы у меня крышу рвет (постоянно нужно что-то делать). Вообще хочу себе пилу, чтобы можно было наш лес носиком шины насквозь протыкать.

http://pro-instrument.com/ruchnoj/rekomendatsii-po-byistroy-zamene-tsepi-na-elektropile.htmlhttp://stroyka.radiomoon.ru/pochemu-ne-natjagivaetsja-cep-na-jelektropile/http://imhodom.ru/forums/topic/cepnaya-elektropila-i-mehanizm-bezkljuchevogo-natyazheniya-net-manualov/http://forumbani.ru/topic/2927-problema-s-natyazheniem-tcepi-elektropily/

голоса

Рейтинг статьи

Пошаговый алгоритм установки

Далеко не все современные бензопилы комплектуются установочным колесом, которое заметно упрощает процедуру установки пильного полотна. Системы с установочным колесом среди бытовых бензопил это вообще редкость

Поэтому очень важно знать технологию и последовательность установки цепи на бензопилу

Основные моменты, на которые следует обратить внимание:

1. Подготовьте ровную поверхность, на которой вы будете собирать воедино цепь и шину. Это снизит к минимуму шанс повреждения бензопилы или потерю мелких деталей. На подготовленную поверхность выкладывается шина и рядом параллельно цепь.
2. Снимите защиту звездочки, на современных бензопилах достаточно выкрутить барашковую гайку, на более старых моделях, возможно, понадобится накидной ключ соответствующего размера.
3. У основания направляющей шины натяжную звездочку поверните до конца вправо. Только в таком положении устанавливают цепь.
4. Потом цепь последовательно звено за звеном накладывают на фиксирующий паз на направляющей шине. Устанавливайте цепь с верха направляющей, постепенно поворачивайте ее таким образом, чтобы шина всегда была сверху, а цепь снизу, это позволит ей всегда быть в натянутом состоянии и ложиться в направляющий паз без проблем. Когда будете выполнять этот пункт, обязательно наденьте толстые защитные перчатки, ведь ваши пальцы будут касаться режущей кромки. Если посмотреть сверху, то резец всегда расположен вперед к концу направляющей шины.
5. И шину и цепь наденьте на ведущую звездочку.
6. Закрепите крышку цепной звездочки на своем месте. Проследите, чтобы все монтажные штыри совпали с отверстиями. Неправильная установка с перекосами или не до конца может быть причиной посторонних шумов, дребезжания.
7. Проследите, чтобы направляющие «зашли» в специальный монтажный желоб.
8. После установки проверьте фиксацию цепи на бензопиле и на шине. Все должно быть надежно закреплено без люфтов.

Важный момент это степень натяжения цепи после ее установки. Настроить правильное натяжение очень просто и займет не более трех минут. Сначала нужно ослабить гайки на защитной крышке. С помощью свободно вращающегося регулировочного винта поймать правильное натяжение, чтобы цепь не оттягивалась от кромки направляющей шины более 3-5 мм.

Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка – провести настройку натяжения еще раз.

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:

Способы проверки степени натяжения

Проверка степени натяжения является важным моментом, так как последствия неправильной регулировки могут стать фатальными для пильщика. Качество регулировки натяжения цепи можно определить по:

1. При перемещении изделия вручную, она не должна заедать или возникать признаки тяжести ее передвижения.
2. Режущий элемент необходимо проверить на слабость затяжки, для чего взяться за звено и попытаться оттянуть его вверх. Нормальное значение натяжения должно соответствовать выходу хвостовиков из шины(в ее середине) не более 2/3.
3. В процессе перемещения устройства не должно возникать скрипов и прочих посторонних шумов.

В завершении следует отметить, что никогда не следует осуществлять регулировку цепи на горячую, так как это обязательно приведет к ряду негативных последствий. В результате таковых действий может потребоваться замена не только шины и цепи, но еще и ведущей звездочки.

Особенности выбора шины для электропилы

При покупке шины первое, на что следует обращать внимание – это материал, из которого она изготовлена. Если он достаточно прочный и надежный, то деталь будет служить долго и исправно

Помимо материала, при выборе шины нужно изучить такие ее параметры:

• Хвостовик – с его помощью можно определить соответствие шины с вашей моделью электропилы. Все дело в расположении натяжители электропилы и отверстия для подачи масла на цепь. Большинство известных брендов выпускают фирменные хвостовики для своих моделей электропил. При этом хвостовики от разных компаний могут заменять друг друга;
• Ширина паза – на сегодняшнем рынке можно выбрать шины, ширина паза которых составляет 1,1 и 1,3 мм для бытовых электропил малой мощности, а также 1,5 и 1,6 мм для более мощных моделей электропил;
• Длина шины электропилы – этот параметр один из наиболее важных при выборе детали. Чтобы определить длину шины электропилы, потребуется замерить дистанцию между крайней точкой носка шины и зубчатым упором. Чаще всего он составляет 12–20 дюймов – все зависит от модели электропилы. Чем длиннее будет выбранная шина, тем крупнее дерево вы сможете спилить.

Правильно подобранные и совместимые между собой шина, цепь и электропила позволят вам работать эффективно и спокойно без лишних затрат денег и времени.

Установка цепи

При эксплуатации, особенно на внушительных объемах выполняемых работ, цепь на электропиле изнашивается и ослабевает. Если своевременно не позаботиться о ее замене с последующей регулировкой натяжения, деталь может сделать эксплуатацию инструмента небезопасной, например, соскочив прямо в момент распила.

Чтобы установить цепь на электропилу, следует учитывать ее характеристики, в частности тип натяжения у отдельно взятого инструмента.

1. Спустить тормоз, натягивая защитную планку по направлению на себя, пока не раздастся характерный щелчок.
2. С помощью отвертки открутить натяжной винт, ослабляя натяжение цепи. Зажимная гайка при этом начнет вращаться свободно.
3. Снять старую деталь. Открыть отсек, где располагаются пильные элементы, подняв крышку на корпусе, после чего убрать цепь с направляющих (звездочки), шину тоже придется демонтировать. Когда не получается извлечь детали, потребуется еще ослабить натяжной винт.
4. Сменная деталь устанавливается поверх звездочки, начать нужно с верхнего участка шины. После, ориентируясь по направляющим, вставить назад в отсек.

Замена может показаться сложной, но она гарантирует надежность всей системы, по сравнению с инструментами, оборудованными быстрозажимными патронами.

Менять пильный элемент на электропилах с системой быстрого натяжения следует в таком порядке:

1. Снять инструмент с тормоза.
2. Гайку рукоятки раскрыть до стопора.
3. Вращать барашковую гайку против часовой стрелки. Этот элемент служит одновременно фиксатором крышки и зажимом направляющей.
4. Убрав с направляющей защиту, сдвинуть шину в обратном направлении. Освободить ведомую звездочку, убрать старую цепь.
5. Установить по всей длине шины, начав со звездочки, новую цепь, так, чтобы режущая кромка была обращена внутрь корпуса электропилы.
6. При помощи регулирования направляющей выставить натяжение.
7. Когда крышка звездочки будет установлена, крепежную гайку закрутить, не затягивая.
8. По указанному на корпусе направлению стрелки поворачивают натяжное колесо, после чего затягивают барашковую гайку.

Процесс смены деталей на электропиле, оборудованной барашковой гайкой, не отнимает много времени, но позволяет быстро регулировать натяжение.

Замена цепи на электропиле

Если требуется сменить оснастку на электропиле, то делается это следующим способом. Для примера показано, как поставить цепь на электропилу Макита.

1. На кожухе, закрывающем ведущую звездочку агрегата, можно увидеть небольшую крышку с нанесенным рисунком. Если ее поднять, то получится ручка, с помощью которой можно открутить винт.

Чтобы снять цепь с электропилы, сначала открутите прижимной винт и снимите кожух. Вы увидите ведущую звездочку и 2 штыря, на которые одевается шина.
Отсоедините шину с цепью от агрегата.
Далее, следует аккуратно одеть цепь на шину, соблюдая правильное направление режущих зубьев, установить цепь на электропилу (вместе с шиной), одев ее на звездочку.
Придерживая шину, оденьте кожух.
Поворачивая в разные стороны ручку регулятора натяжения, добейтесь его зацепления с регулировочным винтом.
Немного прикрутив прижимной винт, проверьте натяжение режущего элемента агрегата.
При необходимости, подтяните цепь до нужного уровня регулировочным барашком и окончательно закрутите прижимной винт. Правильная установка цепи проверяется протяжкой (вручную) ее по шине. Оснастка должна передвигаться свободно, без каких-либо затруднений. На этом замена цепи считается оконченной.

Модели с пильным диском 35 см

Чем длиннее пильный диск, тем толще пила. Но все узлы в инструменте взаимосвязаны и адаптированы к определенной нагрузке.

Представляем цепную пилу Makita UC 3520A с поперечным расположением двигателя. Производители не рекомендуют использовать инструмент при резке более 15 см, но пользователи могут рисковать, некоторые видели 35 см.

При затягивании цепи вы должны слегка провисать снизу, около 1 см, проверять, потянув пальцами без усилий.

Пила хорошо сбалансирована, легко захватывается. Пила сырое и сухое дерево средней плотности. Цепь настраивается очень удобно, поворачивая ягненка, а затем щелчком. В течение часа работы расход масла должен составлять 200-300 мл. Небольшая утечка масла в нерабочем положении легко устраняется

Но вы должны обратить внимание, уровень масла виден в нижней трети, и вам нужно пополнить. Масло для цепей бензопил

Какое масло использовать для смазки цепи бензопилы? Бензопилы – пользующийся популярностью инструмент для таких, кому приходится заниматься бессчетными домашними делами без помощи других. Их употребляют для различных целей – заготовлять дрова, отрезать сухие ветки… Как досадно бы это не звучало чтоб устройство прослужило б…

Электропила используется при больших объёмах столярных и плотницких работ везде, где поблизости есть электрическая розетка. Эффективность работы с ней во многом зависит от того, насколько правильно натянута цепь на её шине, так как натянутая слабо, цепь при работе пилы будет с шины слетать, а перетянутая – создавать большую нагрузку на ведущую звездочку и двигатель устройства. Ниже приводится несколько практических рекомендаций о том, как надо правильно натягивать цепь на шину электропилы, практически, любой китайской модели.

Установка шины на электропилу На одном конце полотна шины имеется прорезь и два отверстия по сторонам от неё. При установке шины прорезью её надевают на специальную шпильку на корпусе электропилы, а одним из отверстий – на штифт механизма натяжения.

Второе отверстие на полотне служит для передачи смазки из маслоканала в паз шины.

Установка цепи Цепь натягивают на ведущую звездочку, расположенную на корпусе пилы, и на звездочку на конце шины. При установке цепи надо учитывать правильное направление её вращения, которое, обычно, указано на самом изделии.

После установки цепи ведущую звездочку пилы закрывают кожухом, прижимную гайку которого при этом закручивают не до упора, чтобы шина не была зажата полностью.

Натяжение цепи Регулирование натяжения цепи на китайских электропилах осуществляется при помощи специального натяжного винта, головка которого имеет шлиц под отвертку. Расположен он с торца корпуса устройства. Для более сильного натяжения цепи его вращают по часовой стрелке.

Натяжной винт вращают до тех пор, пока не исчезнет провисание цепи. После этого её вручную прокручивают на шине по направлению к корпусу электропилы. Это необходимо для того, чтобы «расправить» зубья цепи в пазе шины.

Если цепь после прокручивания ослабла, то её подтягивают снова. После этого шину берут за её свободный конец, поднимают его вверх до упора и в таком её положении снова устраняют провисание цепи.

На последнем этапе полностью закручивают прижимную гайку на кожухе, закрывающем ведущую звездочку пилы. Шину при этом удерживают в «приподнятом» положении. Правильно натянутая цепь должна свободно выниматься руками из пазов шины с двух её сторон примерно на 3-4мм, а при опускании ложиться обратно в пазы.

Проверка натяжения после работы Когда цепь натянута, то окончательно проверить качество её натяжения можно только после небольшого эксплуатационного тестирования. С этой целью ею делают несколько пробных пропилов.

Нередко после пробных пропилов цепь на шине электропилы ослабевает. Такое случается, когда звенья её были загрязнены, а во время эксплуатации эти загрязнения растворила смазка.

Если такое произошло, то цепь необходимо снова подтянуть, предварительно немного ослабив прижимную гайку на кожухе и подняв свободный конец шины вверх. Электропилу, разумеется, перед этим надо отключить от сети.

По окончании регулировки натяжения цепи всегда проверяют, идет ли она в нужном направлении без напряжения, не перетянута ли она. С этой целью её разблокируют, нажав на кнопку пуска, и толкают за зубья вперед отверткой. Если она немного двигается по инерции, то все нормально.

Бензопила Партнер 370 – комплектация инструмента

Эта бензиновая пила класса «хобби» разработана и предназначена специально для садоводов-новичков. Она выделяется простой конструкцией, легкостью в эксплуатации, обслуживании и замене пильной гарнитуры. При этом она обладает мощностью, достаточной для выполнения самых распространенных бытовых задач.

Бензоинструмент в этой комплектации оборудован долговечным ДВС, объем рабочего цилиндра которого составляет 34 см 3 . Двигатель дополнен эффективным антивибрационным узлом и фирменной системой воздушного охлаждения.

В комплект пильной гарнитуры бензопилы Partner входят фирменная шина и усиленная кованая цепь . За их натяжение отвечает отдельный винт, для работы с которым требуется ключ. Для смазки гарнитуры в устройстве пилы изначально предусмотрена помпа, перекачивающая масло в пазы на шине.

Параметры бензопилы Partner:

• мощность – 1,8 л. с.;
• топливный/масляный бак – 400/300 мл;
• длина шины/шаг цепи – 35 см/3/8″;
• вес с гарнитурой – 4,95 кг.

Для защиты оператора в аварийных ситуациях в комплектации пилы предусмотрен инерционный тормоз, срабатывающий при каждом обратном ударе цепи.

Как подобрать цепь для электропилы?

Чтобы выбрать лучший вариант режущей гарнитуры для конкретной электропилы, садоводу нужно изучить несколько важных параметров и критериев цепи:

• длина – обязательно должна соответствовать длине установленной металлической направляющей. Некоторые начинающие пользователи пытаются установить на шины своих инструментов укороченные режущие органы, считая, что со временем они все равно растянутся и плотно встанут на шину. Это большая ошибка, так как длина направляющей и новой гарнитуры должны быть одинаковыми. Если же цепь провиснет в результате эксплуатации, то ее легко укоротить путем удаления нескольких звеньев;
• угол заводской заточки – детали, заточенные под углом 30⁰, легче переносят повышенные нагрузки. Для регулярной работы с промерзлой и сырой древесиной, эффективнее всего будут гарнитуры с углом 10⁰;
• производитель – чтобы режущий орган идеально встал на шину, нужно выбирать продукцию бренда-изготовителя установленной направляющей и самой электропилы. Например, для электропил и шин производства компании Makita нужно выбирать цепи этого же производителя.

Чтобы выбрать цепь для электропилы, владелец техники должен учесть цели, для которых будет использоваться режущая гарнитура. Для возможности распиливания сравнительно крупной древесины подойдут цепи с шагом 3/8″. Если нагрузки будут невысокими, то для установки на электроинструмент лучше выбирать режущие гарнитуры с шагом 0,325″.

Бензопила Партнер 401 – характеристики модели

Этот долговечный и универсальный бензоинструмент оборудован мощным 2-тактным силовым агрегатом, устройство которого включает износостойкий коленвал, кованый поршень и хромированный цилиндр.

Запуск цепной пилы в этой комплектации осуществляется при помощи ручного стартера, дополненного декомпрессионным клапаном для ручной подкачки горючего.

Корпус модели Partner состоит из отдельных пластиковых накладок, крепящихся при помощи штатных винтов. Демонтаж одной из них позволяет устранить неисправности пилы, не снимая для этого другие рабочие механизмы

Параметры бензопилы Partner:

• мощность – 2,3 л. с.;
• топливный/масляный бак – 400/200 мл;
• длина шины/шаг цепи – 40 см/3/8″;
• вес с гарнитурой – 4,98 кг.

Высокая мощность этой модели и внушительный запас тяги позволяют устанавливать на нее не только заводскую гарнитуру, но и различные насадки для выполнения бытовых задач.

Процесс натягивания гусеницы на электрические пилы

Неважно какая цепь на приборе должна непременно контролироваться. Натягивание производится достаточно просто:

• Исследование топливного крана. Система должна быть заблокирована.
• Снятие свечных проводок либо открытие декомпрессионного затвора.
• Вилка пилы отсоединяется от сети.
• Ряд проворачивается согласно его движению.

Осознать, что гусеница натянута некорректно, можно по провисанию ее низа. Вверху нужно иметь неизменный припас, возникающий в процессе оттяжки цепного ряда. Лишне сильное натяжение приводит к остановке движения гусеницы.

Для удобства и безопасности хранения электрической пилы оснащаются особыми чехлами.

Такие деяния вызывают деформацию шины либо выход из строя коленчатых валов. Процесс натягивания гусениц проводится без использования инструментов. Чтоб прирастить эксплуатационный срок использования этой детали, следует устанавливать и натягивать элемент в неплохую погоду.

При неизменной работе с электрической пилой следует иметь в припасе два цепи.

Неважно какая бензопила оборудуется и тормозным устройством, предохраняющим стоящего рядом человека от травм. Оно позволяет останавливать инструмент до удара шины по мастеру

Такие деяния зависят от 2-ух моментов:

• быстрота торможения;
• период подключения механизма.

Пуск пилы осуществляется 2-мя методами: контактным и инерционным. Безопасность работы обеспечивает торможение оборудования щитком, в его корпус вставляется рука человека. Отдельные марки пил оснащаются защитным кожухом, предохраняющим острую деталь устройства.

Как смазывается цепь электропилы – порядок действий для начинающих

Как правило, смазка цепи электропилы выполняется с применением качественного автомобильного масла. Единственный важный момент – не следует использовать отработанные составы, так как они только навредят садовому инструменту.

Перед добавлением масла нужно отключить электропилу от питания. Если электропила оборудована системой автоматической подачи масла, то смазочную жидкость нужно залить в отдельную емкость инструмента, после чего начать работу.

Если вы заметили, что не смазывается цепь на электропиле даже при наличии большого количества масла в бачке, то в первую очередь потребуется проверить плунжерный насос инструмента. В большинстве моделей он изготовлен из мягкого пластика, и зубья на нем очень быстро приходят в негодность. В таких случаях замена детали обойдется достаточно дорого, из-за чего многие владельцы предпочитают покупать новые электропилы.

Если такая система автоматической смазки в электропиле отсутствует, то смазка цепи выполняется совсем по-другому. Для этого цепь нужно окунуть в масло, после чего установить ее обратно на электропилу. Смазка цепи должна быть обильной, иначе из-за нехватки масла двигатель пилы будет подвергаться сильным нагрузкам.

Цепь не крутится на электропиле – причины и способы ремонта

Чаще всего причиной этой поломки служит заводской дефект или износ пластиковой звездочки редуктора, к которому крепится шина для электропилы. Во время работы приводная звезда первой принимает на себя нагрузку, которую передает силовой агрегат пилы. Со временем ее зубья слизываются. После этого начинает перегреваться мотор и другие важные механизмы электрического садового инструмента.

При обнаружении первых признаков неисправности пилы нужно сразу же заменить звезду. Для этого необходимо разобрать инструмент и аккуратно извлечь изношенную деталь. Затем потребуется очистить место под ней от остатков старой жидкости, и установить новую звезду. В конце деталь потребуется обильно смазать густым маслом.

В некоторых случаях из строя выходит не встроенная звездочка, а элементы, расположенные рядом с ней. К элементам, подверженным высоким нагрузкам, относится чашка сцепления, пружина, подшипник и кулачок. Как правило, эти детали не поддаются восстановлению, поэтому оператору потребуется заменить неисправные запчасти, не дожидаясь выхода из строя других элементов электропилы.

Для того чтобы предотвратить повышенный износ деталей привода в дальнейшем, нужно постоянно следить за их состоянием и количеством смазки. Пользователь садовой пилы должен не менее 1 раза в месяц осматривать шестерню и редуктор и, при необходимости, очищать их и менять смазку.

Что означает регулировка сцепления бензопилы и как ее выполнять

Если вам приходилось слышать о том, что муфту на бензопиле нужно регулировать, то наверняка возникал вопрос, как это сделать? На бензопиле муфта не нуждается в регулировке, так как работает она в автоматическом режиме в отличие от устройств старых марок инструментов. Регулировать усилие сжатия пружины или пружин нельзя, и если эта деталь повредилась, то ее следует заменить.

Когда осуществляется установка муфты бензопилы на место, то при этом также не требуется ничего регулировать. Затяжка муфты выполняется до упора при помощи специального ключа и застопоренного поршня в цилиндре. На некоторых моделях бензопил присутствует шайба или проставочная планка. Она может находиться между валом и звездочкой или барабаном и звездочкой. Этой шайбой регулируется центрирование звездочки с шиной. Если такая шайба на бензопиле есть, то ее обязательно нужно ставить на свое место при проведении работ по ремонту или замене механизма.

Как снимается и настраивается механизм сцепления на бензопилах марки Урал и Дружба, подробно показано в видео ролике.

Подводя итог, надо отметить тот факт, что сцепление на бензопиле играет важную роль. Этот механизм не только обеспечивает передачу крутящего момента от двигателя на цепь, но еще и защищает мотор от преждевременного выхода из строя. Представьте ситуацию, когда звездочка будет жестко соединена с коленчатым валом. При заедании цепи в распиливаемом материале произойдет одновременный износ деталей двигателя, звездочки и цепи. Понимая назначение и принцип работы механизма, необходимо всегда следить за его исправностью, и при первых признаках поломки осуществлять снятие, ремонт или даже замену.

Установка цепи

При эксплуатации, особенно на внушительных объемах выполняемых работ, цепь на электропиле изнашивается и ослабевает. Если своевременно не позаботиться о ее замене с последующей регулировкой натяжения, деталь может сделать эксплуатацию инструмента небезопасной, например, соскочив прямо в момент распила.

Чтобы установить цепь на электропилу, следует учитывать ее характеристики, в частности тип натяжения у отдельно взятого инструмента. При боковом натяжении последовательность действий следующая:

• Спустить тормоз, натягивая защитную планку по направлению на себя, пока не раздастся характерный щелчок.
• С помощью отвертки открутить натяжной винт, ослабляя натяжение цепи. Зажимная гайка при этом начнет вращаться свободно.
• Снять старую деталь. Открыть отсек, где располагаются пильные элементы, подняв крышку на корпусе, после чего убрать цепь с направляющих (звездочки), шину тоже придется демонтировать. Когда не получается извлечь детали, потребуется еще ослабить натяжной винт.
• Сменная деталь устанавливается поверх звездочки, начать нужно с верхнего участка шины. После, ориентируясь по направляющим, вставить назад в отсек.

Замена может показаться сложной, но она гарантирует надежность всей системы, по сравнению с инструментами, оборудованными быстрозажимными патронами.

Менять пильный элемент на электропилах с системой быстрого натяжения следует в таком порядке:

• Снять инструмент с тормоза.
• Гайку рукоятки раскрыть до стопора.
• Вращать барашковую гайку против часовой стрелки. Этот элемент служит одновременно фиксатором крышки и зажимом направляющей.
• Убрав с направляющей защиту, сдвинуть шину в обратном направлении. Освободить ведомую звездочку, убрать старую цепь.
• Установить по всей длине шины, начав со звездочки, новую цепь, так, чтобы режущая кромка была обращена внутрь корпуса электропилы.
• При помощи регулирования направляющей выставить натяжение.
• Когда крышка звездочки будет установлена, крепежную гайку закрутить, не затягивая.
• По указанному на корпусе направлению стрелки поворачивают натяжное колесо, после чего затягивают барашковую гайку.

Процесс смены деталей на электропиле, оборудованной барашковой гайкой, не отнимает много времени, но позволяет быстро регулировать натяжение.

Заточка цепи электропилы своими руками

Лучше всего доверить восстановление режущей гарнитуры профессионалам из сервисного центра. Если такой возможности нет, то можно заточить цепь электропилы самостоятельно.

Для этого садоводу потребуется набор, который включает:

• круглый напильник с нанесенными на него ориентировочными линиями;
• плоский напильник, необходимый для корректировки глубинного ограничителя;
• приспособление для калибровки;
• оправка, требуемая для выбора правильного угла.

Во время обработки зубьев круглым напильником оператор должен постоянно следить за тем, чтобы его поверхность выступала над зубцами цепи не более, чем на 1/5 своей длины. Лучше всего заранее пометить первый обрабатываемый зуб, чтобы потом не точить его повторно. Все движения оператора должны быть строго в одном направлении.

После обработки каждого зубца необходимо переходить к восстановлению его ограничителя. Для этого нужно приложить калибровочное приспособление к его кромке. В результате торцевая часть должна располагаться рядом с ограничителем. В противном случае ограничитель потребуется подровнять при помощи плоского напильника. Таким образом, калибровщик должен находиться перпендикулярно по отношению к шине электропилы.

Кроме специальных наборов в продаже встречаются станки для самостоятельной заточки режущего органа. Они делятся на ручные и электрические. Более простым устройством выделяются ручные приспособления, которые напоминают лобзик или раму. Для заточки цепи с их помощью пользователь должен закрепить шину в специальных тисках – это позволит комфортно обработать каждый из изношенных зубов.

Электрические станки можно использовать только в гаражах или других помещениях с доступом к электричеству. Среди преимуществ этих приспособлений выделяется возможность заточки разных видов режущих органов, точная корректировка шага и глубины пропила, а также выбор правильного угла спиливания.

Для работы на электрическом станке садовод должен сделать заточку первого режущего зуба. После этого необходимо установить параметры восстановления гарнитуры по первому зубу и начать заточку остальных зубцов.

Нравится Не нравится Gapan 05 Ноябрь 2015

Дима, не торопись менять цепь, хотя и ее придется . На 180 штиле у меня была такая же беда. Докручивал до упора натяжной винт, цепь как струна, а через 5 мин опять провисон. Даже винт поменял на более длинный, чтобы увеличить шаг натяжения, но беда оказалось в подшипнике и звездочке. Если пила уже ходила, то выработка на звездочке будет видна в виде рисок-углублений, а вот люфт не всегда увидишь. После замены этого узла, обязательно новую цепь. Сравни ее со старой, у меня сантов в 7 разница была. Одной цепью вопрос не решишь — будет тянуть, а потом рвать, у меня рвало 3 раза, тьфу, тьфу все обошлось. Да, еще цепь в струну — это не есть гуд.

Сообщение изменено: Gapan (05 Ноябрь 2015 — 09:29 )
