Регулировка плуга на мотоблоке

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

• оборотным, пригодным для плотной почвы – самый тяжеловесный из рассматриваемых;
• однокорпусным без сцепки, вес которого составляет 9,55 кг при глубине вспашки до 200 мм;
• поворотным плугом Зыкова массой 9 кг, который рыхлит 20-25 см верхнего слоя земли.

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.

Технические характеристики плуга «Крот»:

• Ширина обработки – 20 см;
• Глубина вспашки – 20 см;
• Масса – 8 кг.

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами.

МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

• плугом «Крот» (1-корпусный), весом 8,5 кг;
• 2-оборотным с 15 кг весом и обработкой на 20 см;
• однокорпусным плугом П1-20/2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

• универсальный оборотный ПУ-00.000-01, изготовленный из стали и имеющий специфическую форму гребня;
• П1-20/3, меньше размерами предыдущего;
• оборотный двухсторонний с перовидным лемехом. Вместе с таким плугом мотоблок может эксплуатироваться со скоростью 2-5 км/ч.

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

• маловесность;
• простота транспортировки;
• крепление обычной сцепкой;
• ширина колеи 30 см;
• регулируемость глубины вспашки, которая макс. может составлять 25 см.

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.

Как правильно пахать плугом на мотоблоке, рекомендации

Мотоблоки многим владельцам приусадебных участков и огородов облегчают ручной труд. Мотоблок, при правильной его эксплуатации станет незаменимым помощником в вашем хозяйстве. Но не все знают, как правильно пахать плугом на мотоблоке.

Вернее не знают, как правильно подготовить мотоблок и плуг для вспашки и культивирования земли. А, ведь это не так сложно. Изучите наши рекомендации, и у вас все получится.

Тогда на малой скорости делается контрольный проход от одного к другому краю участка, на котором разворачиваем мотоблок и выполняем обратный проход. При этом ставим мотоблок правым колесом посередине борозды, которая осталась от первого прохода. Внимательно наблюдаем за плугом. С учётом наклона мотоблока, плуг должен стоять перпендикулярно плоскости земли. Если этого нет, то регулируем плуг снова.

Затем делается второй проход и оценивается глубина борозды. Если глубина слишком велика или слишком мала, то регулируем плуг. Как правило при вспашке плугом глубина борозд в должна находиться в пределах 15-20 сантиметров.

По мере освоения пахоты, когда ваши борозды станут ровными, можно поднять скорость мотоблока. Тогда плуг будет отваливать землю сильнее, поверхность ее будет ровной, без комков, да и сами пахота будет идти быстрее. Вот таким образом и пашут мотоблоками.

Подготовка к использованию мотоблока

Распахивание грунта начинается с подготовки мотоблока. Давайте выясним, каким образом это осуществить.

• Перед вспахиванием мототехнику надо раскомплектовать. К рабочему месту мотоблок необходимо переправить без тележек и другого навесного снаряжения. Как правило, транспортировка агрегата к пункту назначения производится посредством автотранспорта. Если же земельные угодья, которые вы намереваетесь обработать, расположены вблизи вашего дома, монтирование мотоблока необходимо выполнить на ровной плоскости в любом подходящем месте.
• Съем транспортных колес. После того как мотоблок был доставлен на участок, который необходимо вспахать, требуется демонтировать транспортные колеса, чтобы поменять их на специализированные грунтозацепы (железные колеса). Для облегчения данной работы, под расположенную на задней части агрегата сцепку можно поставить козелки. Грунтозацепы необходимы для более основательного сцепления с почвой. Они являются незаменимым снаряжением для пахоты, высадки свеклы, морковки, картошки.

• Ротация ступиц. На следующей стадии подготовки агрегата перед вспахиванием необходимо поменять ступицы, на которых стояли транспортные колеса, на более длинные. Это необходимо для увеличения дистанции между грунтозацепами. Подобное решение существенно улучшит устойчивость агрегата в процессе эксплуатации.
• Монтаж грунтозацепов. Переходим к монтированию железных колес. Принципиально, чтобы данные элементы были верно смонтированы. Правильность установки определяется по направленности рисунка протектора. Суживание рисунка показывает направление движения вперед.

Как пахать мотоблоком с плугом

Перед началом вспашки участка нужно провести пробную пахоту, на которой проверяется регулировка устройства. Уточните, на какую глубину рассчитан ваш агрегат. При движении по борозде проконтролируйте работу плуга. Если устройство работает некорректно, то отрегулируйте его прямо в грунте. Оцените нагрузку на мотоблок при пахоте и корректность хода.

Если на пробной вспашке вы убедились, что техника работает корректно, то можно приступать к пахоте:

Выставляем агрегат на границе нужного участка, включаем первую скорость и зажимаем сцепление

Обратите внимание, чтобы ваш руль был параллелен земле, чтобы машина шла ровно вперед, а не закапывалась в землю.
Процесс вспашки должен происходить без усилий со стороны оператора. При хорошей настройке, техника сама движется и вспахивает участок, а вы лишь контролируете её.
После нарезания первой борозды, измерьте глубину линейкой или рулеткой

Если глубина совпадает с той, на которую вы настроили агрегат, то можно продолжать работу.

Установка и регулировка

На первый взгляд, может показаться, что для использования навесного оборудования достаточно его присоединить к агрегату и начать работать. В действительности для максимально эффективного использования устройства необходима регулировка плуга на мотоблоке. Сделать это не так сложно, достаточно придерживаться приведенных ниже советов:

1. После транспортировки мотоблока к участку, на котором будет производиться работа, рекомендуется заменить колеса на грунтовые зацепы. Облегчить эту задачу можно, если разместить под сцепку подставку. Грунтозацепы закрепляются таким образом, чтобы заужение протектора располагалось в направлении движения агрегата.
2. Необходимо закрепить плуг на мотоблоке. Для этого со сцепки нужно снять регулирующий винт и установить плуг. При помощи специальных отверстий, расположенных на стойке, отрегулировать глубину нарезки борозд. Это необходимо, поскольку при слишком малой глубине вспашки корневые системы сорных растений останутся под поверхностью земли и потребуют лишних усилий для их удаления. Если же глубина вспашки окажется слишком большой, плодородный слой будет смешиваться с нижним слоем грунта, в результате чего растения будут недополучать питательные вещества из почвы. По этой причине глубина борозды должна быть средней. Достигается это регулировкой болтов вверх и вниз.
3. Отрегулировать установленный на агрегат плуг — пятку плуга разместить параллельно поверхности земли и закрепить регулирующим болтом. При этом рулевой механизм необходимо располагать по центру регулирующего болта. Полевая доска плужка на мотокультиваторе должна быть расположена таким образом, чтобы быть параллельной борозде.

Это интересно: способы вспашки земли с помощью мотоблока.

Как мы видим, установленный на мотоблоке плуг настроить вовсе не сложно

Важно не пренебрегать этим для того, чтобы все производимые работы не требовали дополнительных усилий и выполнялись легко и качественно

Теги: просто, следует, время, поэтому, инструкция, самые, детали, настройка, крепления, пахоты, производители, типа, отзывы, качество, значительно, различных, корпус, отличаются, обрабатывать, трактор, часть, купить, оси, ещё, скорость, составляет, каждого, получается, вопрос, проблема, делать, целины, культиватора, очень, толщиной, ровной, форумах, покупать, часто, металлическим, рабочих, особенности, двигатель, пахать, возможность, процесс, особой, основных, размеры, изготовить

Как правильно выбрать плуг к мотоблоку Нева?

Плуг представляет собой лемех особой формы и пятку. Именно такой конструкцией очень удобно и легко вспахивать залежалую твердую почву. Данное навесное оборудование изготавливается из прочной стали, так как оно выполняет достаточно сложную работу с повышенной нагрузкой.

Плуги бывают разных видов:

1. Роторный. Имеет несколько действующих лопастей. Почва обрабатывается лишь в одну сторону, поэтому вам придется постоянно возвращаться в начало;
2. Оборотный. Имеет вид пера, что процесс перепахивания очень твердой и залежалой земли делает очень простым и быстрым. В данном случае в конце борозды вам необходимо лишь развернуться и продолжить работу;
3. Однокорпусный. Имеет всего один лемех и рассчитан на работу на легких типах почв.

Имеется еще один вид — это плуг Зыкова. Он имеет особую конструкцию:

• колесо для опоры;
• двухсторонний корпус с лемехом и отвалом. Это позволяет не только измельчать землю, но и переворачивать ее;
• в борозду упирается полевая доска. Это делает конструкцию более устойчивой;
• к грядиле крепится с помощью стойки;
• поворотный механизм с креплением плужных корпусов.

Перед началом работы, вам необходимо установить плуг и настроить его.

Предварительные регулировки плуга – моменты, которые необходимо учитывать при работе

Выполнять предварительную регулировку нужно ещё до выезда трактора в поле, соблюдая при этом такую очередность действий:

• Под опорное колесо на плуге и левые тракторные колёса укладывают прокладки (их высота равняется глубине вспашки, с разбежностью порядка 2-5 см) и опускают плуг вниз таким образом, чтобы лемеха касались поверхности;

• Посредством винтового механизма на опорном колесе слегка опускают его вниз, вплоть до контакта с прокладкой;
• По поперечной плоскости плуг выравнивают посредством правого раскоса, смонтированного на тракторной навеске, а по его продольной плоскости – за счёт тяги центрального типа. Главное требование – рама должна быть параллельна основанию по обеим плоскостям;
• Раскосы навески выставляют в соответствии с передним отверстиями в продольных тягах, при этом верхняя тяга крепится к рамке автосцепливания исключительно через отверстие. Недопустимо соединение через паз, поскольку это вызывает некоторые проблемы и неустойчивое перемещение плуга при его движении на глубине;
• Цепи ограничительного типа, установленные на навеске, выставляют за счёт вращения винтовых стяжек вплоть до их небольшого провисания. Это позволяет добиться малого раскачивания плуга в положении транспортировки – порядка 20 мм, не более;
• Устанавливают левый раскос на навесном комплекте таким образом, чтобы промежуток между шарнирными осями составлял 515 мм. В процессе работы не допустима смена длины левого раскоса, данное значение должно быть фиксированным.

Плюсы самодельных «гаджетов»

При изготовлении самодельного плуга можно получить преимущества, которых нет в заводских моделях. Создавая плуг собственноручно, можно его подогнать под нужные значения, необходимые для обработки определённой почвы на участке, например, твёрдой или мягкой. Такие параметры могут быть разные: угол наклона лемеха, ширина и глубина вспахивания поля, эффективность рыхления.

Если при создании учитывать мощность двигателя, то полученное изделие не будет производить дополнительной нагрузки на мотокультиватор, колёса не будут буксовать в работе и эффективность вспашки будет оптимальной. Тем более, если делать однокорпусные или роторные плуги своими руками, материал можно подогнать нужного качества, и тем самым увеличить в несколько раз срок службы такого агрегата. Изготавливая плуг собственноручно, можно предусмотреть возможность крепления дополнительных «гаджетов» для вспахивания земли.

Своевременность и качество вспашки земли трактором

Вовремя проведенное вспахивание поможет сохранить влагу в грунте. При работе земля не должна намазываться на плуг и отпадать крупными кусками, что возможно при высокой влажности. Или распыляться, и ломаться при низкой влажности. При обработке широкими пластами рыхление бывает неполным, когда плуг берет пласт, превышающий его нормальную работу. В свою очередь, если опоздать, и дать почве пересохнуть — это сильно повлияет на будущую урожайность. Именно поэтому выбор оптимального времени для пахоты — одна из важнейших задач землевладельца.

Наша компания имеет огромный опыт в проведении полевых работ (мы обработали свыше 10000 гектар земли), и с радостью подскажем вам необходимое время не только для вспашки, но и для любого другого вида обработки земли.

Сборка плуга

Сборка плуга – это установка на плуг сцепного устройства (далее, сцепка). Плуг и сцепку необходимо собрать для последующей навески плуга на мотоблок.

Собираем плуг и сцепку мотоблока

Подготавливаем все необходимое к работе – плуг, сцепку, гаечные ключи.

Для обеспечения оптимальной глубины вспашки необходимо сопоставить отверстие ступицы сцепки (Б) со средним отверстием стойки плуга (А) и соединить их с помощью крепежного болта (В).

Крепежный болт регулировочного винта (Б) необходимо установить в верхнее отверстие стойки плуга (А) и зафиксировать с помощью гайки.

Важно! Все гайки в местах крепления сцепки и плуга не требуют полной фиксации, так как при выполнении работы по регулировке плуга зафиксированные гайки придется ослаблять!

Итак, установив сцепку на плуг, можно перейти к следующему этапу подготовки мотоблока.

Теперь можно навесить плуг на мотоблок. Соединяем плуг с мотоблоком при помощи одного или двух (зависит от модели мотоблока) штырей (А). Штыри фиксируем с помощью шплинтов.

Настройка плуга перед началом пахоты

Начиная пахотные работы необходимо правильно настроить и отрегулировать положение плуга относительно земли. Эта процедура производится в несколько этапов: перед началом пахоты и на протяжении вспашки первой колеи.

Читать также: Термоэлектрический охладитель пельтье что это

Предлагаем посмотреть видео, где подробно рассказано как производится настройка плуга к мотоблоку Ока:

Алгоритм действий при настройке плуга под мотоблок Ока:

1. Приготовьте необходимый ручной инструмент (гаечные ключи), мотоблок, сцепку и плуг.
2. Смените пневматические колеса на грунтозацепы.
3. Присоедините к мотоблоку сцепку посредством болтовых соединений.
4. Присоедините к сцепке плуг, совместив отверстия на стойке плуга с отверстиями на сцепке, зафиксируйте положение плуга при помощи шплинтов.

Поставить плуг недостаточно, его еще необходимо и правильно отрегулировать:

1. Установить глубину пахоты, которая для мотоблоков Ока составляет 15-18 см.
2. Переходим к регулировке угла атаки, от которого напрямую зависит глубина погружения насадки в почву. Подкручиваем болт на сцепке, отвечающий за высоту расположения пятки плуга (чем пятка выше, тем сильнее заглубление). Оптимальный размер — 3-5 см от пятки до земли.
3. Переходим к пробной вспашке грунта. За первый проход проверяются такие параметры, как: глубина нарезаемой борозды, плавность хода мотоблока Ока с нагрузкой.
4. Если при первом проходе обнаружились какие-то недостатки — перенастраиваем систему.

Регулировка плуга на мотоблоке

Для работы на разных видах почвы, агрегат нужно настраивать иначе. Но основная регулировка происходит по нескольким критериям:

• настройка глубины вспашки;
• регулировка угла атаки;
• нарезка первой борозды.

Глубина вспашки. От настройки глубины пахоты зависит дальнейший процесс выращивания сельскохозяйственных культур. Если настроить недостаточную глубину, то корни вредоносных растений останутся под грунтом, а если глубина будет слишком большая, то плодородный грунт перемешается, и растения не получат нужных питательных элементов.

Угол атаки. Регулировка происходит при помощи полевой доски. От угла атаки зависит производительность работы агрегата: если угол атаки больше, чем нужно, то устройство застрянет в земле, а мотоблок забуксует; а если угол атаки будет недостаточным, то плуг не будет снимать нужный слой почвы.

Первая борозда. После проведения всех настроек нужно произвести пахоту первой борозды. На этом этапе становится понятно правильно ли настроен плуг. При следующей пахоте машина опускается одним колесом в колею, а дальнейшая настройка происходит в борозде.

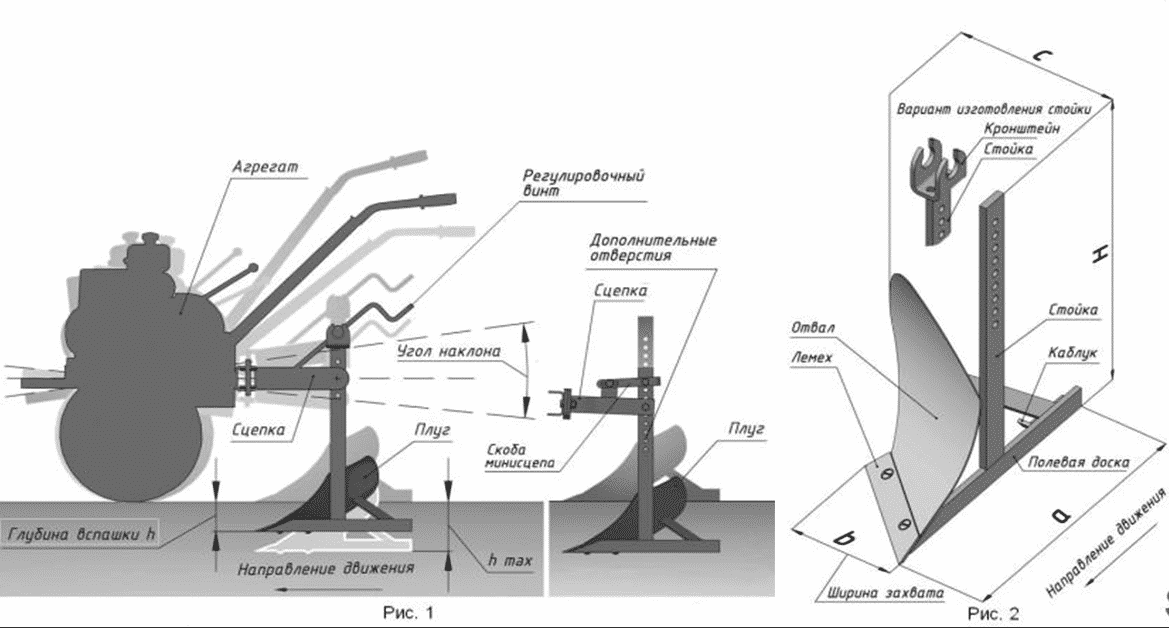

Регулировка глубины вспашки

Глубина вспашки задается по двум параметрам:

• тип обрабатываемой земли;
• конструкционные особенности.

Перед началом настройки нужно найти максимально ровную площадку. Если есть возможность произвести регулировку на асфальте, то переместите машину на него. Когда техника пашет почву, правым колесом она движется по колее, а левое колесо находится на необработанной земле. Чтобы воссоздать такое положение машины, нужно установить под левое колесо мотоблока подставки, высота которых должна составлять глубину вспашки.

Глубина вспашки настраивается при помощи регулировочного колеса. Чем глубже будет опущено опорное колесо, тем меньше будет глубина пахоты и наоборот. Высота опорного колеса должна быть равна высоте поднятой стороны.

Угол атаки

Угол атаки регулируется на раме устройства. Настройте горизонтальное положение рамы с помощью талрепа и опустите агрегат до касания лемеха земли. Потом нужно немного приподнять корпус, чтобы задняя часть лемеха была поднята над землей на несколько сантиметров.

Если угол атаки будет слишком большим, то мотоблок будет зарываться в землю. Если угол атаки будет маленьким, то агрегат не погрузится на нужную глубину, а распашет только верхний слой почвы.

Первая борозда и угол отвала

Последняя регулировка — это нарезка первой борозды. После пробной пахоты становится понятно, правильно ли настроено устройство. Если техника не буксует и агрегат заглубляется легко, то значит плуг отрегулирован.

После нарезки борозды, машина опускается правым колесом в колею. После этого уточните глубину вспашки и отрегулируйте агрегат. Теперь можно приступать к полноценной вспашке.

Затачивание лемеха

Главный рабочий элемент плуга — это лемех (нож). На лемех приходится основная нагрузка при вспашке, потому что именно этот элемент прорезает слой земли. Со временем лемех затупляется, что приводит к уменьшению производительности пахоты. На агрегате должен быть установлен съемный лемех.

При повреждении режущей кромки, устройство перестаёт легко заглубляться в землю, а мотоблок начинает буксовать. Если процесс вспашки ухудшился, то значит пора произвести ремонт. Правильно заточить лемех можно только на специальном оборудовании, которое раскалит сталь, чтобы сделать её пластичной. После того, как сталь будет более пластичной, её выправляют, остужают и затачивают. В домашних условиях можно воспользоваться станком для заточки инструмента. Затачивать лемех нужно под небольшим углом, со стороны, на которой он врезается в землю.

Регулировка на тяжелых мотоблоках

Настройка плуга на тяжелых дизельных мотоблоках не отличается от регулировки на машинах легкого класса. Единственное, что на тяжелых машинах не устанавливают грунтозацепы, потому что масса такой техники превышает 200 кг. Главное, соблюдайте технику безопасности при подключении агрегата и вспашке. Ведь чем мощнее техника, тем нужно быть более внимательным при работе.

Как отрегулировать

Чтобы правильно выполнить регулировку, необходимо знать какую почву вы собираетесь пахать и на какую глубину. Вот краткая инструкция как отрегулировать плуг на мотоблоке.

• Следует выставить плуг так, чтобы его центральная ось совпадала с продольной осью мотоблока и при этом габариты оборудования не выходили за пределы земляных захватов. Это обеспечит устойчивость агрегата при работе, и вы легко удержите прямую траекторию движения.
• Чтобы настроить глубину обработки земли, приготовьте подставки под колеса мотоблока по высоте равные глубине обработки. Необходимо установить агрегат на подложки параллельно земле. Освобождаем винтами стойку плуга. Он должен опуститься и коснуться земли. После этого винтами фиксируем плуг на стойке.

• Для регулировки угла наклона плуга опустите его на ровный участок земли. Он должен плотно прилегать по всей плоскости к почве. Если этого нет, ослабьте хомут на стойке и поверните в нужную сторону. Затем зафиксируйте хомут.
• Угол атаки регулируется винтом, который расположен между стойкой и лемехом. Поворачивая винт по часовой стрелке, вы уменьшаете угол атаки. Такая настройка пригодна для обработки мягкой почвы. Если винт крутить против часовой стрелки, то угол атаки увеличится, что поможет обрабатывать более твердую почву.

Как установить плуг для мотоблоков «Салют», смотрите в видео ниже.

Как выбрать плуг для мотоблока

Выбирая плуг, обратите внимание на технические характеристики своего мотоблока. Для обработки небольших участков подойдёт однокорпусный лемешный агрегат, а если вы обладатель тяжелого дизельного мотоблока, то вы можете подключить двухкорпусное устройство, которое ускорит процесс обработки земли в два раза, по сравнению с однокорпусным агрегатом

Плуг однокорпусный навесной СКАУТ PL-130

Лемешный однокорпусный плуг СКАУТ PL-130 подключается на одноточечное крепление к мини-тракторам и мотоблокам мощностью от 10 л. с.

На агрегате установлен увеличенный лемех из стали, а сама конструкция сделана надежно — о затачивании лемеха можно забыть. Для регулирования глубины пахоты на неровном рельефе установлено ограничительное колесо. Плуг рассчитан на обработку тяжелых, суглинистых почв и целины.

При работе с плавающим режимом гидравлического распределителя, устройство нужно утяжелить.

Плуг однокорпусный навесной СКАУТ PL-130 HYD с подрезным диском

Лемешный однокорпусный плуг СКАУТ PL-130 HYD оборудован подрезным диском для более эффективной работы на дерновой почве. Агрегат подключается к мини-тракторам и мотоблокам с одноточечным механизмом навесного оборудования. Рабочая часть сделана из надежной стали.

Угол атаки лемеха регулируется при помощи талрепов. Ограничительное колесо регулирует глубину вспашки. Подрезной диск предназначен для подрезания корней растений при вспашке, что увеличивает производительность и качество пахоты.

Для вспашки тяжелых почв и целины, нужно установить на технику утяжелители: 80 кг спереди и 60 кг сзади.

Плуг двухкорпусный навесной СКАУТ PL-225

Лемешный двухкорпусный плуг СКАУТ PL-130 — это единственное двухкорпусное устройство, которое подключается к мотоблоку. Агрегат закрепляется при помощи одноточечного механизма. Но для работы нужен мотоблок или мини-трактор мощностью от 15 л. с. Основа плуга — это треугольная рама с талрепами, которая регулирует горизонтальное и вертикальное положение. Корпус лемеха регулируется при помощи стойки. Глубина вспашки регулируется ограничительным колесом.
