Ремонт бензопил

Неисправность неопределенной категории

В ряде случаев владельцам бензопил приходится решать более сложные задачи для полноценного восстановления функциональности своего режущего инструмента.

Бензопила не развивает полной мощности

Помимо рассмотренной выше проблемы с недостатком поступления в цилиндр бензина или воздуха, причина слабой мощности может заключаться в забитом глушителе.

Разгерметизация карбюратора и засор форсунки

Со временем винты, закрепляющие крышку карбюратора, могут ослабнуть или прокладки прийти в негодность. Забившийся фильтр или его неквалифицированная замена могут привести к образованию засора форсунок. Все это также негативно сказывается на работе бензопилы и сокращает срок эксплуатации.

Бензопила не держит холостые обороты

Нередко случается, когда после длительной транспортировки и постоянного использования бензопила отказывается ровно работать на холостом ходу. Как правило, это проблема устраняется регулировкой карбюратора.

О том, как правильно отладить работу карбюратора вы сможете узнать из данного видео:

Если карбюратор отстроен как часы, то необходимо проверить:

1. Топливную систему. Начать логичнее с топливного насоса.
2. Глушитель. Велика вероятность, что из-за обилия скопленной сажи двигатель не может нормально функционировать.

Бензопила теряет мощность под нагрузкой

Если в процессе работы мощность пилы куда-то пропала, то проблему следует искать в следующих местах:

1. В глушителе. Он, как вы уже поняли, имеет свойство забиваться.
2. В забитом топливном фильтре.
3. В плохо работающем топливном насосе.

Устранение проблем с глушителем

Бывает, что двигатель работает спокойно и без проблем при нулевой нагрузке, а при ее увеличении глохнет или работает с перебоями. Это вызвано, как одна из причин, засор в глушителе. Источником засора могут служить продукты сгорания отработанных материалов, переизбыток масла в смеси сжигания, или плохое его качество. В такой ситуации ремонт бензопилы не будет столь времезатратным, так как, чтобы устранить неисправность, необходимо лишь прочистить глушитель. Чаще всего забивается искрогаситель продуктами сгорания бензиновых паров.

Последовательность действий:

• снять глушитель. Выпускное отверстие лучше закрыть тряпочкой, чтобы туда не попадала грязь;
• разобрать сам глушитель, если он является разборным;
• специальными моющими средствами промыть его. Можно использовать сухую чистку. Делать это следует с использованием респиратора или других средств защиты дыхательных путей, так как в остатках сгоревших продуктов присутствуют канцерогенные вещества, которые сильно вредят нашему здоровью;
• просушить глушитель компрессором, пылесосом (выдувного действия) или обычным феном;
• собрать и установить на место.

Почему не вращается цепь на бензопиле?

Причин этой распространенной неисправности может быть всего две. Первая из них – это заклинивание инерционного тормоза. В этом случае ведущая звезда сцепления будет блокироваться элементами тормозного узла. При этом сам двигатель будет продолжать свою работу. Чтобы устранить неисправность, нужно разобрать инерционный тормоз бензопилы и отрегулировать положение его деталей.

Вторая причина, при которой не крутится цепь, — это износ венца или заклинивание ведущей звезды. Ремонт детали выполняется при помощи замены венца, если звезда разборная, или полной заменой элемента сцепления.

Смазка цепи и регулировка тормоза

Проблемы со смазкой цепи могут возникнуть в виде протекания масла, его недостаточном поступлении или появлении трещин на основании масляного насоса. Для их обнаружения следует убедиться в исправности трубки и герметичности состыковки со штуцером корпуса. Во время ремонта обнаруженные трещины и неплотности заделываются герметиком, а повреждённые трубки полностью заменяются.

Понятно, что для ремонта масляного насоса бензопилы своими руками потребуется определённая квалификация и наличие опыта подобных работ. При обнаружении проблем с его функционированием, а тем более трещин на корпусе, рекомендуется приобрести новый насосный агрегат и поставить его на место неисправного.

Потребность в регулировке тормоза цепной подачи возникает обычно из-за засорения звеньев опилками или их скопления под защитным кожухом. Для ликвидации этих последствий достаточно будет очистить все места и отдельные узлы от засоров.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

1. Верхняя крышка.
2. Крышка тормоза цепи и пильной гарнитуры.
3. Стартер.
4. Маховик и сцепление.
5. Передняя рукоятка.
6. Карбюратор.
7. Масляный насос.
8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.

Проверка системы подачи топлива

В предыдущем разделе уже упоминалась одна из причин отсутствия подачи топлива в цилиндр — загрязнение топливного фильтра. Он проверяется интенсивностью струи из топливного шланга, слабая — фильтр нуждается в чистке, а в случае сильного износа — в полной замене. Профилактическая замена рекомендуется один раз в три месяца.

Плохой отток топлива может означать засор сапуна крышки бака. Очистка производится шилом.

Ещё один признак неполадки — отсутствие или плохая подача топливной смеси. Связано это с несколькими возможными причинами:

• загрязнение воздушного фильтра (промывка и последующая просушка);
• проблемы с карбюратором — возможен один из вариантов: сбой настроек, повреждённая мембрана, засорённые каналы.

Возможность регулирования карбюратора обывателями сведена к минимуму — регулировке холостого хода. Но даже правильная настройка последнего, значительно увеличит мощность вашей бензопилы. Плюс возможна неправильная заводская настройка, свидетельством последней служат:

• усиленная вибрация и повреждённый защитный колпак;
• сработанность цилиндро-поршневой группы;
• засорение карбюратора;
• невозможность запуска и мгновенная остановка после старта;
• падение производительности при возрастающем потреблении горючей смеси.

Регулировка проходит в две фазы: базовая, с выключенным двигателем и финишная — при работающем, заранее прогретом двигателе. Наладка производится регулировочными винтами, при базовом регулировании используются винты «L» и «H», третий — «T» пока не трогаем. Заворачиваем их до конца, а потом на 1,5 оборота в обратную сторону. Во время финишной наладки крутим винт «T» против часовой стрелки, чтобы добиться минимальных оборотов. Двигатель должен стабильно работать, цепь — оставаться на месте. Если после регулировки двигатель глохнет — нужно вернуть винт в изначальную позицию, продолжает двигаться цепь — дальше выкручивайте винт. Тестируем отладку при помощи:

• ускорения — обороты должны набираться быстро;
• максимального количества оборотов — при перебоях в зажигании ослабляем винт «H»;
• работы в холостом режиме — цепь должна не двигаться, обороты набираться максимально быстро.

Дополнительно используйте инструкцию, чтобы правильно отладить механизм карбюратора.

Разборка и чистка глушителя

Если двигатель на малых оборотах работает отлично, а на больших начинает глохнуть, причина может крыться в искрогасителе глушителя, забитом продуктами сгорания.

Порядок действий:

• снять глушитель;
• разобрать (есть и неразборные модели);
• очистить от нагара, используя моющие средства;
• высушить феном;
• установить на место.

Сухая чистка недопустима, так как в нагаре присутствуют канцерогены, вдыхание которых опасно для здоровья. После снятия глушителя выпускное отверстие закрывается чистой тряпкой.

Перебои в работе бензопилы сигнализируют о возможном засорении глушителя

Чтобы не происходило засорение глушителя, необходимо следить за составом топливной смеси. Количество масла не должно превышать нормы, рекомендуемые производителем. Плохое качество масла также негативно влияет на работу двигателя.

Что требуется для ремонта неполадок своими руками

Для успешной и длительной эксплуатации любой техники необходимо разбираться в устройстве основных узлов и механизмов. А также знать правила эксплуатации.

Начинать ремонт, не ознакомившись с технической стороной дела, не рекомендуется, так как это может только усугубить неполадки и привести, в дальнейшем, к ещё большим проблемам.

Если читатель знаком с устройством бензопилы, он может смело пропустить этот раздел и переходить сразу к следующему, в котором описаны основные виды поломок и способы их устранения.

Видео: разборка бензопилы Штиль 180

Для тех же, кто держит неработающую пилу в руках впервые — представляем краткое, конспективное изложение устройства бензопилы.

Силовым агрегатом, приводящим в движение режущую цепь, является одноцилиндровый двухтактный бензиновый двигатель внутреннего сгорания с воздушным охлаждением. Управление мотором производится при помощи регулировки количества подачи бензина в камеру сгорания, а также его качественного состава. Орган управления — дроссельная заслонка карбюратора, связанная с кнопкой на рукоятке.

Расположение органов управления бензопилой

Его работу обеспечивает система подачи топлива, состоящая из:

1. Бензобака, вместимость которого составляет 500 мл. (при мощности пилы в 2 кВт и средних нагрузках хватает на 30–35 мин. работы).

2. Бензонасоса.

3. Карбюратора, в котором образуется воздушно-капельная смесь с парами бензина и впрыскивается в камеру сгорания двигателя.

Система зажигания состоит из магнитов, встроенных в маховике двигателя, модуля зажигания с электронной схемой и свечи. Между электронным блоком, в котором индуцируются электрические импульсы, и свечой установлен провод высокого напряжения.

2-свечная клемма, 4-электронный блок, 5-маховик

Воздух поступает в карбюратор через воздушный фильтр.

Воздух очищается, проходя через плотную синтетическую ткань

Отработанные газы удаляются через глушитель.

Под глушитель устанавливается металлическая прокладка

Система смазки двигателя отсутствует. Чтобы стенки цилиндра, поршень и кривошипно-шатунный механизм не изнашивались в процессе эксплуатации, в бензин добавляется специальная синтетическая смазка (в соотношении 1/50).

Моторное масло для двухтактных двигателей

Быстровращающаяся цепь нуждается в смазке. Для этого предусмотрена система подачи масла в канал движения цепи. Насос, расположенный у основания ведущей звёздочки, нагнетает смазку из масляного бака. Бывает двух типов: поршневого или мембранного. Некоторые модели оснащены ручной регулировкой подачи масла.

Сцепление коленвала с приводом цепи автоматическое. Звёздочка начинает вращение при повышении количества оборотов двигателя. Благодаря этому, работа бензопилы стала значительно безопасней — при заклинивании цепи в древесине, сцепление тут же автоматически размыкается.

Видео: устройство бензопилы

Современные инструменты оснащены дополнительными системами, повышающими производительность и безопасность пользователя. К таким относятся:

1. Антивибрационная система. Понижает колебания, передающиеся от двигателя на корпус.
2. Система торможения цепи при обратном ударе. Повышенная защита от резких рывков корпуса.
3. Облегчённая система запуска и подачи топлива. Праймер, декомпрессионный клапан, пружинный стартер.
4. Механизм быстрого натяжения цепи без дополнительных инструментов.
5. Система дополнительной очистки воздуха при работе во время снегопада, условиях повышенной запылённости.

Ремонт системы, отвечающей за подачу топлива

Во время эксплуатации бензопилы Штиль некоторые люди жалуются на то, что топливо перестает поступать в цилиндр. Подобная проблема может возникать из-за нескольких причин.

Загрязнение фильтра

В данном случае необходимо убрать шланг и обратить внимание на струю топлива. Сам фильтр аккуратно прочищают либо заменяют на новый

В профилактических целях рекомендуется выполнять замену данного элемента раз в 3–4 месяца.
Засорение сапуна. Убедиться в том, что причина неисправности именно такая, поможет отсоединение шланга. При обнаружении засора необходимо воспользоваться иглой или другим небольшим острым предметом.
Отсутствие топлива или его недостаточное количество. Подобное возникает из-за засорения фильтра. Отдельно стоит упомянуть неправильно отрегулированный карбюратор бензопилы. Чтобы устранить неисправность, рекомендуется выполнить регулировку еще раз, используя соответствующий винт.

Чтобы топливо всегда поступало в цилиндр, следует периодически чистить и менять топливный фильтр. Также надо убедиться в том, что шланг с приводом плотно прилегают, а мембрана не повреждена.

Стоит отметить, что для правильного функционирования бензопилы Штиль необходимо выбирать качественное топливо. При этом его количество должно соответствовать норме, рекомендуемой самим производителем .

Бензопила Штиль MC 180 – довольно простой агрегат. Несмотря на это, ремонт оборудования часто вызывает немало сложностей, ведь одна неисправность может возникать из-за большого перечня причин. Соответственно, прежде чем вы решитесь приступить к ремонту, точно диагностируйте поломку.

Внимание – цепь!

Не лишне напомнить, что с ослабевшей цепью пилить нельзя. Ведь при попадании в зазор щепы или ветки, последствия могут быть непредсказуемыми. Когда пила не имеет цепеулавливателя, а шина является удлиненной, то цепью может быть нанесена серьезная травма ногам при намотке на них. При соскакивании цепи с шины основная энергия удара гасится цепеулавливателем. Но при этом сильно страдает и звездочка.

Если это происходило несколько раз, звездочка покрывается глубокими бороздами и натяжка цепи превращается в проблему. При попадании в бороздку, она ослабляется, а при выходе из нее получает натяг. В этом случае требуется срочная замена звездочки, чтобы не доводить дело до порыва цепи, рассыпания подшипников, поломки звездочки. Возможен разрыв даже новой цепи, если неправильно установлены соединительные планки в месте склепки. Цепи поступают бухтами, поэтому их клепка и фасовка неизбежна.

Значит при покупке цепи необходимо много внимания уделять соединительному звену. Заклепки на них должна быть побольше или посветлее. Также надо проверять правильно ли установлены соединительные планки. Иногда направление указывается выбитой стрелкой. Когда стрелка отсутствует, правильная установка определяется передней опорой, которая чуть крупнее задней.

Если соединительную планку неверно установить, то она пойдет наперекос. Соединительному звену придется воспринимать повышенную нагрузку, что способствует срезу заклепки, а это приведет к разрыву цепи. Постоянный уход за звездочкой, шиной и цепью непременно увеличит срок эксплуатации бензопилы.

Это интересно: Как сделать ремонт стартера бензопилы своими руками: кратко и понятно

Проблемы с системой смазки цепи

Если на цепь не подается смазочный материал, то это грозит развитием следующих событий:

• Быстрый износ цепи (притупление зубьев, растяжение, истирание шины)
• Износ двигателя, так как на инструмент возлагаются большие нагрузки
• Износ ведущей звездочки, которая также нуждается в смазке

Неисправности системы смазки цепи и их устранение своими руками

Если не поступает масло на цепь, то причина может заключаться в недостаточном количестве смазочного материала в бачке, неисправность маслонасоса, а также повреждение каналов. Устранить поломку можно только после определения точной причины неисправности бензопилы.

https://youtube.com/watch?v=ENK8zzdueQw%3F

Возврат по гарантии и послегарантийное обслуживание

Обслуживание бензопилы включает в себя:

• Следите за качеством бензина и масла, на основе которых вы готовите топливную смесь. Придерживайтесь правильных пропорций при этом;
• Не стоит пользоваться топливом, приготовленным более двух недель назад. Регулярно проверяйте и чистите бачки для бензина и масла, в противном случае двигатель будет глохнуть или пила вовсе не будет заводиться;

Обслуживание цепи бензопилы

• Регулярно очищайте воздушный фильтр. Он имеет несложное устройства и эта операция не потребует от вас больших усилий;
• Переворачивайте шину каждый раз после очередной заточки цепи – так вы продлите срок службы пильной гарнитуры;
• Регулярно проверяйте и тщательно очищайте впускные и выпускные масляные отверстия, масляный канал и паз на пильной шине. Помните, что при неисправной системе автоматической смазки ваша пила станет заводиться или будет глохнуть;

Дополнительно: Как выбрать подходящую модель кустореза для работ в саду?

Главным вашим помощником должна стать инструкция по эксплуатации. Если вы ее потеряли, вы можете обратиться к дилеру компании, бензопилой которой вы пользуетесь, вам предоставят инструкцию в электронном виде.

Итак, перед каждым включением бензиновой цепной пилы обязательно убедитесь в исправности цепи, заточены ли ее зубы, хорошо ли она натянута (не провисает, но и не слишком туго натянута, ее можно немного оттянуть от полотна).

Заточить цепь можно с помощью специального станка или напильника со специальным шаблоном (в зависимости от того, какой шаг зуба цепи, есть разные шаблоны).

При длительном хранении обязательно сливайте топливо и масло! Цепь и шина образуют электрохимическую пару, потому они вместе ржавеют, их нужно хранить отдельно.

Проверка искры на свече зажигания и устранение причин.

Первым этапом поиска причин того, почему бензиновая пила не заводится, является проверка искры на свече зажигания. Существует много факторов, влияющих на работу данного элемента. Однако основными на начальной стадии дефектовки инструмента являются:

• Неправильная регулировка карбюратора;
• Присутствие большего, чем положено, количества масла в бензине;
• Засорение воздушного фильтра.

Все они способствуют образованию нагара на электродах свечи. В 50 случаях из 100, пилы не заводятся на холодную по причине отсутствия искры из-за отложений нагара на электродах и их коррозии. В результате происходит либо уменьшение зазора, либо его увеличение.

Проверить наличие искры довольно просто. Для этого потребуется:

• Снять наконечник высоковольтного провода;
• Выкрутить свечу;
• Одеть наконечник обратно;
• Прислонить свечу юбкой к цилиндру;
• Произвести пуск стартером.

Если в момент запуска двигателя бензопилы между электродами наблюдается хорошая искра, то с узлом зажигания все в порядке. Если же ее нет, то стоит прочистить сам элемент и проверить зазор электродов. При необходимости с помощью специального щупа отрегулируйте расстояние между контактами.

У свечей разных производителей расстояние между электродами может колебаться. У одних оно может быть равно 0,5 мм. У других — 0,2 мм. Поэтому внимательно изучите рекомендации изготовителя.

Искры на свече зажигания может не быть и по иным причинам. Из основных неисправностей, влияющих на плохой запуск бензопилы и неустойчивую работу ДВС на холостом ходу, от которых инструмент может заглохнуть, можно отнести следующие:

• Переполнение свечного канала топливом;
• Отсутствие контакта между высоковольтной люлькой и наконечником свечи;
• Выход из строя блока зажигания.

Как запустить холодную бензопилу, если свечной канал постоянно заливает бензином? Устранить проблему на время пуска инструмента, можно воспользовавшись следующим алгоритмом:

• Выкрутить специальным ключом свечу;
• Протереть ее чистой и сухой ветошью;
• Просушить в течение 20…30 минут;
• Удалить надфилем нагар и отрегулировать зазор между электродами;
• Слить остатки топлива из свечного канала и просушить его;
• Собрать все и попытаться завести механизм.

• Сухая свеча. Видимо, в цилиндр не попадет топливная смесь. Проблема не в свече зажигания, потому закручиваем свечу обратно. И проверяем систему подачи топлива.
• Влажная, сильно испачканная топливом свеча. Причина избытка топлива скрыта либо в нарушении правил завода модели, либо в неправильной регулировке карбюратора.
• Свеча покрылась черным нагаром. Это может говорить об использовании некачественного масла (потому используйте только оригинальное масло к своей пиле), неправильно отрегулированном карбюраторе или неправильно приготовленной топливной смеси. Свечу нужно промыть, хорошо очистить от нагара шилом или иглой, электроды протереть шкуркой и вкрутить на место.

Неисправности китайской бензопилы: обзор популярных и пути их решения

Купить дешевую бензопилу производства Китая не составляет особой сложности: на рынках, в строительных гипермаркетах и в онлайн-магазинах представлено огромное количество бензоинструмента из Поднебесной. Однако за низкой ценой почти всегда скрывается плохое качество.

К наиболее популярным неисправностям китайских бензопил следует отнести:

1. Плохую работу системы смазки. Засоренные масляные каналы прочищаются, а если вышел из строя масляной насос, то необходима замена.
2. Рвется тросик стартера.
3. Поломку пластмассовой оси стартера. Для его замены подойдет обычный металлический болт.

В случае малейшего подозрения на неправильную работу бензопилы, стоит сразу же произвести полную диагностику инструмента. Только при правильной эксплуатации и своевременном обслуживании можно рассчитывать на продолжительный срок использования бензопилы.

Приготовление топливной смеси для цепной пилы.

Поскольку на большинство цепных пил, доступных потребителю, производитель ставит двухтактные моторы, не предусматривающие отдельной смазки трущихся деталей, очень важно при обкатке приготовить правильную топливную смесь. Готовится она из бензина и двухтактного моторного масла в определенной пропорции, рекомендуемой заводом изготовителем бензопилы

Какой бензин брать для топливной смеси?

За основу берется бензин с октановым числом не менее 90. Для России, Беларуси, Казахстана и других стран СНГ оптимальным вариантом топлива будет марка АИ-92. Избегайте применения сомнительных видов топлива, а так же использования каких либо присадок, повышающих октановое число. Со временем присадки теряют свои свойства, а бензин становится низкомарочным.

Что потребуется для устранения поломок

Ремонт бензопилы не требует наличие большого арсенала домашних инструментов. Прежде всего, это:

• отвертки. Крестовые и плоские, чтобы снять кожух, цепь или другие компоненты, которые крепятся плоскими болтами и обязательно понадобятся, чтобы качественно выполнить ремонт бензопилы;
• комплект накидных и гаечных ключей разных размеров. Они понадобятся при разборке двигателя и других движущихся деталей. Ремонт таких деталей иногда предполагает сухую чистку, поэтому они понадобится для отскабливания лишней грязи;
• ключ для снятия свечи;
• схему самой бензопилы, чтобы знать, как работают определенные узлы и как правильно их обслуживать.

Действия при обнаружении неисправности в различных частях агрегата

Распространены такие неприятные явления, как потеря мощности, отсутствие подключения, и поддержки холостого хода. Причинами такого поведения инструмента являются возникшие неисправности карбюратора бензопилы. Это выражается в загрязнении частичками пыли, опилок. Такая поломка без проблем устраняется самостоятельно.

Чистка карбюратора производится с применением:

• небольшого количества бензина;
• крестовидной отвертки;
• кисти;
• головки, размером 8.

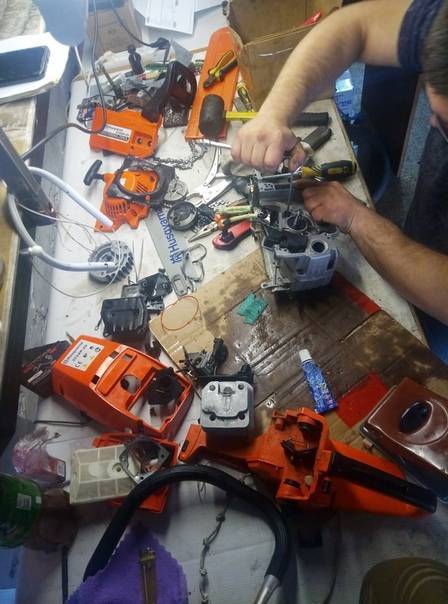

Чтобы приступить к ремонту карбюратора, начинают с очищения от грязи и пыльных частичек, мелкой древесины. Для этого используется кисть. Когда поверхность полностью освобождена от остатков мусора, ремонтник снимает крышку, после чего – фильтр.

Воздухосборник высвобождается после откручивания креплений воздушного фильтра. Теперь пользователь получает доступ к акселератору и тягам. Рычаг акселератора снимается сразу же, как опускается заслонка за счет нажатия пальцем вниз.

С посадочного места карбюратор отодвигается после того, как снят и закрыт рычаг подсоса. Затем снимается и тянется на себя провод для остановки двигателя. Производится съемка пластикового рычага, являющегося местом крепления провода.

Его поднимают слева. В результате карбюратор освобождается, что дает возможность его вытащить и прочистить. Для этих целей удобно применение компрессора. В его отсутствии, детали промываются в чистом бензине.

Разборка бензопилы Stihl – видео

Важно! При осуществлении ремонта плохо работающей штиль мс 180, обязательно осмотреть состояние топливного фильтра. Извлеките его и продуйте топливный шланг

Процесс сборки карбюратора пилы осуществляется обратным порядком. Если же после данного процесса наблюдается появление дыма из глушителя и плохо запускается двигатель пилы, то необходимо убедится в наличии пружинки, расположенной под рычажной иглой.

Пружинка перекрывает подачу топлива. При ее отсутствии происходит самопроизвольный «перелив» топлива в свечу

Важно проследить, чтобы пружина была установлена на свое место, и убедиться в работоспособности свечи

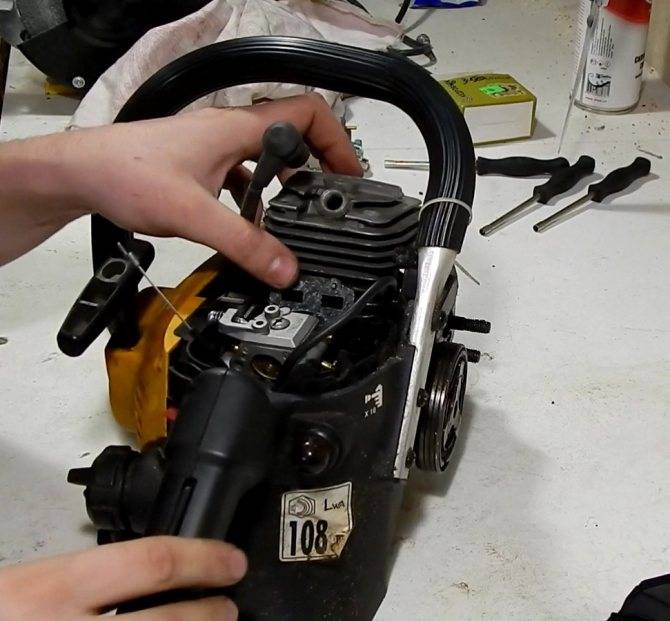

Если свечу заливает бензином, то ее следует просушить. Для этого деталь выкручивается, сливается, попавшее внутрь лишнее топливо, через имеющееся отверстие. Свеча сушится более получаса. Затем устанавливается на место, и бензопила приводится в рабочее состояние.

Недостаточный контакт между высоковольтным проводом и конечной части свечи также может быть одной из причин поломки инструмента. Ремонт частей бензопилы stihl может производиться за счет замены проблемных деталей.

Например, при выходе из строя свечи, осуществляется ее замена на надежную. Быстрому изнашиванию подвержены цепи, звездочка, шины. Они решают антивибрационные задачи в устройстве бензопилы, поэтому их замена производится в срочном порядке. Такие запчасти рекомендуется держать в запасе.

Как пользоваться бензопилой

Правильно пользоваться бензопилой важно, чтобы избежать травмоопасных случаев. Лучше всего о правилах работы бензопилы сказано в инструкции к ней

Главное — крепко держать инструмент двумя руками и всеми пальцами.

Как правильно заводить бензопилу

Прежде чем завести мотопилу, нужно включить тормоз цепи и снять защиту шины.

После этого сделать следующее:

• нажать кнопку управления декомпрессионным клапаном, если она есть;
• активировать рычаг переключения режима
• положить пилу на землю, придавив заднюю ручку правой ногой и левой рукой обхватив переднюю ручку;
• тянуть за рукоятку стартера до запуска двигателя;
• нажать на рычаг переключения режима и давить на него до начала работы пилы;
• увеличить частоту вращения холостого хода и отключить тормоз цепи.

Как правильно пилить бензопилой

Чтобы правильно работать бензопилой, нужно следовать основным рекомендациям:

1. Держать пилу ближе к корпусу — это поможет сохранить равновесие.
2. Ноги широко расставить и согнуть в коленях.
3. Спину держать прямо.
4. Прежде чем перейти на новое место, нужно выключить двигатель, активировав тормоз.

Защититься от случайных порезов поможет спецодежда. На голове должен быть защитный шлем с маской, для рук нужны плотные перчатки, для тела — костюм с подкладкой, а для ног — прочная обувь.

Кроме перечисленных узлов на бензопилах имеется система очистки подаваемого в карбюратор воздуха, шина с пильной цепью, стартер, механизм натяжения цепи, зажигание, глушитель и др.

Двигатель

Двигатель бензопилы имеет максимальные обороты около 13500 об/мин. Это накладывает жесткие требования к маслу добавляемому в топливную смесь.

Муфта сцепления

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в радиальном направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты двигателя бензопилы достигают значений, при которых центробежная сила превышает усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его вращать. В результате начинает вращаться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится за сцеплением.

У других бензопил, звездочка может находиться с внешней стороны сцепления.

Главным достоинством муфт подобного типа является то, что при заклинивании цепи сцепление бензопилы проскальзывает, не глуша двигатель и не вызывая поломки механизмов, передающих движение от двигателя к цепи.

Система зажигания

Электронное зажигание бензопилы включает в себя маховик (1) со встроенными магнитами, модуль зажигания (2) с электронной схемой, свечу (3) и провод высокого напряжения (4). Вращающийся маховик с магнитами индуцирует в модуле э.д.с., преобразующуюся с помощью электронной схемы в электрические сигналы, подаваемые на свечу. В результате между контактами последней проскакивает искра, воспламеняющая воздушно-топливную смесь.

Карбюратор

Ниже изображена схема другого карбюратора бензопилы.

Карбюраторы имеют дроссельную заслонку, позволяющую обеднять или обогащать смесь в зависимости от условий работы. Для тонкой настройки имеется несколько винтов, с помощью которых производится регулировка низких и высоких оборотов двигателя, а также холостого хода. Сверху карбюратора устанавливается воздушный фильтр, очищающий поступающий в него воздух.

Топливная система

Чтобы по мере израсходования топливной смеси, топливный бак заполнялся воздухом и в нем не создавалось отрицательное давление, которое не даст топливу поступать из него в карбюратор, и при этом, чтобы из отверстия для воздуха не вытекало топливо, в крышке, закрывающей заливное отверстие, сделан сапун. И кстати, если сапун забьется грязью, то бензопила заглохнет.

Из бака топливо качается через свободно болтающийся в баке шланг. Благодаря этому, независимо от положения бензопилы, шланг всегда погружен в топливо. На входном конце шланга крепится топливный фильтр. Качается топливо насосом внутри карбюратора.

Для облегчения запуска, часть бензопил оборудовано ручным насосом предварительной подкачки — праймером. При запуске бензопилы с праймером, карбюратор заполняется топливом заранее (излишек топлива стекает обратно в бак). Благодаря этому двигатель запускается быстрее, т.к. уже пройдена стадия заполнения карбюратора топливом, которая без праймера выполняется насосом карбюратора за счет стартера.
