Ремонт бензопилы husqvarna 142. Замена подшипников и сальников коленвала by rogojin

Фильтра

«Богатая» или «бедная» топливная смесь рано или поздно станет причиной поломки. Возможно даже дорогостоящей. Чтобы этого не произошло, нелишним будет регулярно проверять фильтра на наличие потертостей, а также на прорыв самого фильтрующего полотна.

Как проверить топливный фильтр и заменить

Чтобы проверить текущее состояние топливного фильтра необходимо осуществить следующие действия:

  1. Снять со штуцера карбюратора топливный шланг и направить его в рабочую емкость.
  2. Несколько раз нажать на, так называемую, «подкачку».

Если бензин поступает неравномерно и с рывками, то самое время поставить новый фильтрующий элемент. Делается это довольно просто:

  1. Откручивается крышка топливного бака.
  2. При помощи пинцета или любого другого устройства извлекается сам фильтр.
  3. Отсоединив старый фильтр необходимо поставить новый и опустить его в топливный бак.

Как почистить воздушный фильтр

При непоступлении достаточного количество воздуха, топливная смесь становится чересчур обогащенной, что приводит к нарушению нормальной работы двигателя. Регулярная продувка воздушного фильтра, а в особо запущенных случаях промывка в мыльном растворе позволит избежать подобных проблем.

Обратите внимание, что не допускается промывка в ацетоне, бензине или прочих агрессивных растворах. Это может привести к нарушению целостности фильтрующего элемента

Замена сальников на бензопиле: Штиль, Урал и другие

Сегодня многие пользователи не обходятся без качественной бензопилы, ведь в бытовых задачах она помогает справиться с различной древесиной, ветками и заготовкой дров. Таким образом, инструмент должен быть всегда в исправном состоянии, для чего своевременно делайте диагностику и ремонт нужного элемента.

В зависимости от используемой модели, детали и мелкие сальники могут быть разного качества. Замена сальников на коленвале и других элементах дело ответственное, хоть и занимает минимум времени. Сальники создаются из резины повышенной прочности, но со временем они протекают, и требуется своевременная замена. Когда сальник трескается или получает дефект, начинает подтекать масло, что влечет поломку всего двигателя. Поэтому при определении проблемы проводите быструю замену на аналогичную деталь.

Каждая бензопила вне зависимости от бренда и цены имеет одинаковую конструкцию, поэтому чаще сальник протекает в области коленвала. Также сальники располагаются во всех вращающихся механизмах пилы, по возможности проверьте их. Если вы минимально разбираетесь в конструкции бензопилы, то добраться до сальника будет несложно. Просто снимите все элементы, мешающие доступу к сальнику коленвала.

Обратите внимание: на коленвале располагается 2 сальника, один в начале коленвала, другой в конце. Деталь надежно уплотняет внутреннюю часть двигателя, закрывая подшипник

Без этого сальника масло будет хлестать во все стороны, поэтому определить поломку можно по подтекам масла со стороны коленвала.

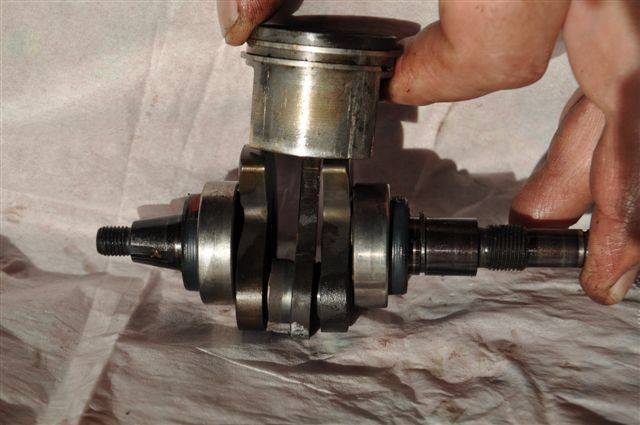

Опорные подшипники коленвала

Самыми серьёзными неисправностями для бензопил считаются проблемы в цилиндро-поршневой группе. Большинство из них приводят к невозможности завести двигатель, так как в цилиндре падает давление.

Одной из частых причин того, что двигатель не заводится, глохнет на холостом ходу или работает с пониженной мощностью, является износ или поломка опорных подшипников коленвала. Это пара однорядных радиальных шарикоподшипников, которые располагаются на полуосях коленвала. На внешнее кольцо подшипника надевается сальник, который, в свою очередь, встает в соответствующее посадочное место в разъемном картере двигателя и обеспечивает его герметичность.

Характерным признаком высокого износа данных подшипников является не только перебои в работе двигателя, но и повышенная вибрация

Важно учитывать, что подшипники коленвала всегда меняются парой — вне зависимости от того, какой из них разрушился или вышел из строя

Также стоит принять во внимание, что если подшипники были напрессованы на вал с натягом (например, при применении одного из способов горячего монтажа), то для их демонтажа понадобится специальный съемник

Как правило, производители цепных бензопил в качестве опорных подшипников коленвала используют весьма популярные модели подшипников, которые не составляет труда найти в продаже. Например, в моделях Stihl MS 170, 171, 180, 181, 190T, 211, 211C в коленвале используется два шарикоподшипника 6002 (размеры 15*32*9 мм), а в модели Stihl MS210 — два однорядных шарикоподшипника 6202 (размеры 15*35*11 мм).

В бензопиле Champion 125T ту же функцию выполняет пара шарикоподшипников 6001-2RS, он же в российской классификации 180101 (размеры 12*28*8 мм). Обозначение 2RS означает, что этот подшипник имеет каучуковые уплотнители с обеих сторон. Такие подшипники есть в продуктовых линейках большинства производителей подшипников, в том числе таких известных как Timken, NTN-SNR, NSK, SKF и многих других. Среди альтернативных обозначений подшипника 6001-2RS стоит указать следующие: 990289295, 213972.0, 80412239, 6001-2RSH, 6001LLU, 6001DDU.

Некоторые производители бензопил негативно относятся к попыткам заменить оригинальные комплектующими какими-либо аналогами, порой более дешевыми и не уступающими по качеству. Например, в бензопилах Husqvarna моделей 230, 235, 236, 240 подшипники коленвала уже запрессованы в металлическую обойму сальника. То есть владельцы инструмента этого бренда не могут подобрать подшипники сторонних производителей и вынуждены приобретать только фирменные комплектующие.

Триммеры и бензопилы

1. Первый ремонт бензопилы своими руками: выпало стопорное колечко поршневого пальца (во время ремонта китайской бензопилы надо разбирать мотор полностью, менять все прокладки, менять стопорные кольца пальца поршня, компрессионные кольца поршня, устранять задиры на поршне и на зеркале цилиндра или на хромированном или никосиловом покрытии внутренней поверхности цилиндра).

2. Ремонт бензопилы своими руками: горячая бензопила глохнет на холостом ходу и при перегазовках (причина — проблемы с поступлением топлива, для устранения неисправности бензопилы см. карбюратор и топливопровод).

3. Открутился маховик и разбил вал (очередной ремонт бензопилы своими руками).

4. Сломалась клавиша «глушилки».

5. Вышел со строя привод маслонасоса (пластмассовый).

6. «Полетел» игольчатый подшипник барабана.

7. Неисправность бензопилы: сгорела лента тормоза (и оплавила крышку).

8. Появились трещины в пластиковых крышках цилиндра и стартера (нужен ремонт китайской бензопилы).

9. Отломалась та часть барабана в стартере, где зацепляется пружина.

10. Прогорела прокладка под глушителем.

11. Ремонт бензопилы своими руками: ржавый игольчатый подшипник внутри барабана сцепления (его надо почистить, помыть и смазать, чтобы цепь на холостых оборотах не проворачивалась, сцепление откручивается по часовой стрелке).

12. Сломалась пластмассовая ось стартера (можно заменить металлическим болтом).

13. Ремонт бензопилы своими руками: лопнула пружина стартера (заменить на новую).

14. Поломался барабан стартера (чтобы такого в дальнейшем небыло, надо заменить заводскую круглую веревку на плоскую капроновую).

15. Ремонт китайской бензопилы: в выхлопном окне цилиндра (под глушителем) надо проверить, и если есть, то спилить напильником зубообразный выступ металла, т.к. со временем этот выступ повредит поршень и кольца.

16. Поменять прокладку между половинками картера (поставить толщиной 0,2 мм, вместо той, что сейчас толщиной 0,5 мм), чтобы исключить подсос воздуха в картер через неплотно прижатые сальники.

17. Надо переделать клапан на топливном баке (с завода он работает на разрежение в баке, а при нагреве бака при длительном пилении и, соответственно, повышении давления в нем, бензопила начинает работать неустойчиво). Надо снять ручку бензопилы и увидим на баке белый колпачек, надо его снять, под ним черная резинка, ее удалить, колпачек несколько раз протыкаем шилом, собираем и все — бензин выливаться при наклоне не будет, а лишнее давление бак будет стравливать.

18. Ремонт бензопилы своими руками: заливает свечу, «жрет» бензин, сосет воздух в бак (негерметичный картер — надо проверить сальники на коленвалу).

19. Рвёт тросик стартера, когда глушишь бензопилу (раннее зажигание — снять стартер и проверить затянута ли гайка на валу, проверить крепление катушки зажигания).

20. Рвёт шнурок на холостых оборотах (надо добавить обороты винтом «T» и винт «L» завенуть до упора, а затем вывернуть на 1,5 оборота, устранить подсос воздуха между карбюратором и цилиндром).

21. Ремонт бензопилы своими руками: искра пропала (вышла со строя катушка зажигания).

22. Подтекал бензин (поменял крышку бака).

23. Сразу надо цепь заменить на штилевскую.

24. Сломался улавливатель цепи (снова ремонт китайской бензопилы)…

https://youtube.com/watch?v=IAPTGPBX2Bc

Неисправность неопределенной категории

В ряде случаев владельцам бензопил приходится решать более сложные задачи для полноценного восстановления функциональности своего режущего инструмента.

Бензопила не развивает полной мощности

Помимо рассмотренной выше проблемы с недостатком поступления в цилиндр бензина или воздуха, причина слабой мощности может заключаться в забитом глушителе.

Если не производить периодическую очистку забитого продуктами сгорания глушителя, то проблема плохой мощности двигателя может быть не единственной.

Разгерметизация карбюратора и засор форсунки

Со временем винты, закрепляющие крышку карбюратора, могут ослабнуть или прокладки прийти в негодность. Забившийся фильтр или его неквалифицированная замена могут привести к образованию засора форсунок. Все это также негативно сказывается на работе бензопилы и сокращает срок эксплуатации.

Чтобы этого не допустить достаточно периодически осматривать пилу и, при необходимости, равномерно подтягивать винты.

Бензопила не держит холостые обороты

Нередко случается, когда после длительной транспортировки и постоянного использования бензопила отказывается ровно работать на холостом ходу. Как правило, это проблема устраняется регулировкой карбюратора.

О том, как правильно отладить работу карбюратора вы сможете узнать из данного видео:

Если карбюратор отстроен как часы, то необходимо проверить:

  1. Топливную систему. Начать логичнее с топливного насоса.
  2. Глушитель. Велика вероятность, что из-за обилия скопленной сажи двигатель не может нормально функционировать.

Бензопила теряет мощность под нагрузкой

Если в процессе работы мощность пилы куда-то пропала, то проблему следует искать в следующих местах:

  1. В глушителе. Он, как вы уже поняли, имеет свойство забиваться.
  2. В забитом топливном фильтре.
  3. В плохо работающем топливном насосе.

Конструктивные составляющие бензопилы

Все бензопилы похожи по своему строению, независимо от того, европейского они производства (ECHO, Stihl, Husqvarna) или отечественного (Кедр, Урал). Внутри корпуса расположены основные элементы – топливный бак и двигатель, а снаружи стартер, рукоять, пильная часть (шина) с цепью. Резкий рывок тросика заводит двигатель, а тот – пильное полотно.

Для начала предлагаем вам ознакомиться с видео-роликами, в которых показано, как устроена бензопила и как она работает:

Время от времени в работе пилы возникают сбои, для устранения которых требуется разборка. Что может произойти с таким несложным механизмом, как бензопила? Хотя бы следующее:

  • Перестает заводиться;
  • Заводится, но в скором времени останавливается;
  • Перестает функционировать в распиле;
  • Теряет свою мощность;

Большинство неполадок связаны или с перебоями в работе двигателя (система подачи топлива, система выхлопа, зажигание, цилиндро-поршневая часть), или с неисправностями других систем и узлов (муфта сцепления, тормоз цепи, шина, система смазки). Рассмотрим наиболее часто встречающиеся поломки и приемы их устранения.

Исправная бензопила заводится с одного рывка и не дает сбоев в распиле

Двигатель

В большинстве случаев в работе двигателя встречаются следующие проблемы:

  • двигатель перестал заводиться;
  • двигатель заводится, но спустя некоторое время глохнет;
  • двигатель не способен развить необходимую мощность;
  • двигатель работает крайне неустойчиво.

Как проверить сальники коленвала

Наличие течи сальников можно проверить, лишь добравшись до самого коленвала, и тщательно рассмотрев его на предмет подтеков. О том, как правильно это сделать, вы можете ознакомиться на видео:

Как проверить компрессию на бензопиле

При уровне компрессии ниже 8 атмосфер двигателю будет недостаточно имеющей мощности, а значит и бензопила не сможет полноценно функционировать.

Для замера компрессии необходимо:

  1. Снять защитную крышку и выкрутить свечу.
  2. Вставить наконечник компрессометра в отверстие, где должна находится свеча.
  3. При помощи стартового шнура предать поршню вращение и запомнить максимальные показания измеряющего прибора.

Как правильно поставить поршень на бензопилу

Работа по замене поршня для большинства моделей современных бензопил осуществляется по следующему алгоритму:

  1. Убирается верхняя и боковая крышки.
  2. Выкручивается свеча.
  3. Снимаются с амортизаторов стопора и отсоединяется от корпуса ручка.
  4. Снимается ведущая звездочка и стартер.
  5. В свечном отверстии устанавливается поршневой стопор и раскручивается гайка, фиксирующая маховик и сцепление.
  6. Снимается маховик, муфта сцепления, червячный привод маслонасоса, расположенный сразу за механизмом сцепления.
  7. Раскручиваются винты, крепящие карбюратор и воздушный фильтр, после чего эти узлы снимаются вместе с рычагом управления мотором.
  8. Снимается катушка зажигания, а также глушитель.
  9. Пила переворачивается днищем вверх и, выкрутив винты крепления к корпусу, отсоединяется двигатель.
  10. Раскручивается поддон и вынимается поршень.
  11. Так как поршень снимается лишь вместе с коленчатым валом, то для его отсоединения необходимо извлечь стопорные кольца.
  12. Старый поршень меняется на новый, но максимально аккуратно. Вызвано это высокой хрупкостью компрессионных колец.
  13. Картер ставится на место, а вместо прокладки применяют герметик.

Все последующие действия осуществляются согласно алгоритму, обратному разборки.

Возможные проблемы

Главная проблема, возникающая во время ремонта — отсутствие необходимой информации по проведению ремонта. Это объясняется тем, что многие зарубежные производители считают, что пила должна быть утилизирована после определенного срока и выработки. Поэтому у многих мастеров возникают определенные сомнения, особенно при ремонте бюджетных моделей.

Но и дорогостоящие профессиональные модели создают определенные трудности:

  1. Первая проблема — поставить дорогие запасные части.
  2. Для обслуживания и ремонта некоторых узлов пригодиться специальное оборудование.

Конечно, можно провести замену оригинальных запчастей на китайские аналоги, но судя по отзывам, такой способ себя мало оправдывает. Такие комплектующие вырабатывают ресурс лишь наполовину.

Распределительный вал и его привод

Распределительный вал двигателя 21213 отличается от 2121 другим угловым расположением кулачков, т. к. на двигателе 21213 иные фазы газораспределения.

В приводе распределительного вала имеются особенности в ремонте натяжителя цепи. У него плунжер удерживается от выпадания из корпуса не стопорным кольцом (как на двигателях 2121), а с помощью кернения корпуса в трех точках. Для разборки натяжителя следует опиливать края корпуса в местах кернения. После установки в корпус натяжителя плунжера необходимо раскернить корпус в трех точках. При этом выступы от кернения не должны касаться поверхности при движении плунжера.

Оценка состояния цилиндро-поршневой группы

Часто двигатель не заводится или работает не в полную силу по причине низкого давления в цилиндре. Оно может быть вызвано износом поршня или цилиндра, западанием поршневых колец, износом подшипников. Частично рассмотреть состояние цилиндро-поршневой группы (ЦПГ) можно, сняв глушитель и заглянув в открывшееся отверстие.

Компрессометр, помещенный в свечное отверстие, поможет сделать замер компрессии в двигателе – по результатам замера также можно говорить о состоянии ЦПГ. Точные данные получают только после полной разборки механизма. Если на поршне есть сколы или царапины, его нужно заменить. Поршневое кольцо должно быть чистым, без нагара, и находиться ровно на своем месте.

Износ поршня и кривошипно-шатунного механизма относят к серьезным неполадкам

По результатам замера компрессии можно судить о состоянии частей ЦПГ

Муфта бензопилы

Сцепление устройства для обработки древесины является центробежным не срабатывает автоматически при изменении степени оборотов коленвала двигателя. Если обороты небольшие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке. С увеличением оборотов элементы расходятся не прижимаются к барабану, таким образом заставляя вращаться цепь.

Характерным свойством данного вида устройства является торможение при замедлении цепи. Так получается избежать некоторых поломок. В любом случае эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр не ремонт.

Проверка системы зажигания

Первое, что необходимо сделать при поломке бензопилы, – осмотреть свечу зажигания, отсоединив провод и аккуратно вывернув ее специальным ключом.

Составные части системы зажигания бензопилы: 1 – маховик с магнитами, 2 – модуль зажигания, 3 – свеча, 4 – провод высокого напряжения

Свечу зажигания выкручивают для проверки ее состояния

Ее внешний вид говорит о многом:

  • Сухая. Скорее всего, в цилиндр не попадает топливная смесь. Дело не в системе зажигания, поэтому свечу закручивают обратно.
  • Сильно забрызгана топливом. Причина избытка топливной смеси кроется либо в нарушении правил запуска, либо в неправильной регулировке карбюратора. Свечу тщательно протирают, перекрывают подачу топлива и включают стартер – чтобы удалить излишки топлива и проветрить камеру сгорания. Затем свечу помещают на место и еще раз запускают механизм.
  • Покрылась черным нагаром. Это может свидетельствовать о применении некачественного масла, о неправильно отрегулированном карбюраторе или о неверно рассчитанном соотношении бензина и масла. Свечу следует промыть, очистить от нагара острым предметом (шилом или иглой), протереть электроды шкуркой и поместить на место.

Проверяя свечу, необходимо обратить внимание на зазор между электродами: нормальным считается от 0,5 до 0,65 мм. Поврежденную или изношенную прокладку нужно заменить

Большое количество черного нагара на свече зажигания говорит о нарушениях в работе двигателя

Для полной уверенности следует проверить и наличие искры. Для этого на свечу надевают кабель зажигания, плоскогубцами соединяют гайку свечи и цилиндр, заводят стартер и следят за появлением искры. Если она отсутствует – свечу нужно заменить. Если новая свеча также не выдает искры – проблема в высоковольтном проводе или в нарушении соединения со свечой.

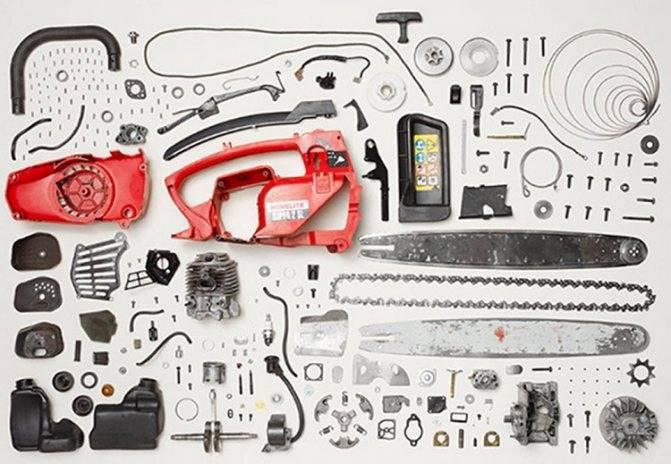

Конструкция бензопилы

Все бензопилы имеют одинаковую конструкцию, вне зависимости от того, какое устройство, отечественное (Урал, Кедр, Патриот 3816, Карвер — российское производство с китайскими партнерами) или зарубежное (Штиль, Хускварна), например, ремонт бензопилы Патриот 3816 своими руками будет таким же, как и починка зарубежного устройства. Главные комплектующие инструмента:

  • Двигатель.
  • Топливный бак.
  • Стартер.
  • Рукоять.
  • Шина с цепью.

Общий принцип работы бензопилы прост — мастер резко дергает за шнур, который заводит двигатель, а он в свою очередь, — полотно пилы. Порой, в работе устройства возникают сбои, чтобы устранить их, придется провести демонтаж пилы. Проблемы, которые могут возникнуть с бензопилой:

  • Попросту не заводится.
  • Заводится, но через время перестает работать.
  • Не работает в распиле.
  • Падает мощность.

Основные возникающие проблемы связаны с неполадками двигателя (подача топлива, выхлопная система, цилиндро-поршневая система и зажигание), или более мелкие проблемы (проблемы с цепью, смазка, шина, сальник)

Важно рассмотреть каждую проблему более подробно

Если попросту оборвалась цепь, то ее следует заменить на новую. Проблем с решением этой задачи возникнуть не должно. Ремонт же других частей пилы может занимать до нескольких часов.

Как бы банально ни звучало, если бензопила не заводится, то нужно проверить бак на наличие бензина. Если топливо в системе есть, то, возможно, забился сапун, выравнивающий давление при подаче топлива. Сапун можно прочистить при помощи острого шила или иглы. Свечным ключом выворачиваются свечи и прочищаются наждачной бумагой. Можно также провентилировать камеру сгорания. После этих процедур пила должна завестись.

Если пила выключается автоматически, то, скорее всего, неисправен пусковой механизм. Но иногда бывает, что дело не в нем. В этом случае нужно вывернуть свечи и тщательно их осмотреть. Если на них видны следы топлива, то, значит, что неверно отрегулирован карбюратор. Свеча должна быть очищена и помещена обратно, предварительно перекрыв подачу топлива.

Если на свечи виден черный нагар, то дело, может быть в некачественном масле, плохо налаженном карбюраторе и неправильно рассчитанном соотношении масла и бензина. В этом случае также нужно прочистить свечу и поместить ее обратно.

Во время проверки свечи нужно рассмотреть расстояние между электродами. Оптимальным просветом является расстояние от 0,5 до 0,65 мм. Использованную прокладку нужно сменить на новую.

Важно также проверить устройство на наличие искры. Это легко проверить: нужно соединить свечу с кабелем зажигания, с помощью плоскогубцев соединить цилиндр и гайку свечи и затем наблюдать за присутствием искры

Если ее нет, свечу надо поменять. Если при смене свечи выяснилось, что и другая не выдает искры, то проблема может заключаться в неработающем контакте со свечой или высоковольтном проводе.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

  1. Верхняя крышка.
  2. Крышка тормоза цепи и пильной гарнитуры.
  3. Стартер.
  4. Маховик и сцепление.
  5. Передняя рукоятка.
  6. Карбюратор.
  7. Масляный насос.
  8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.

Регулировка карбюратора бензопилы Хускварна 142 своими руками

Настройка карбюратора бензопилы Хускварна 142 дает возможность избавиться от ряда проблем.

В их перечень входит:

  • медленный разгон двигателя;
  • неспособность достичь максимального крутящего момента;
  • частое отключение двигателя;
  • появления громких стуков при работе инструмента;
  • увеличение количества потребляемого горючего.

Если вовремя не настроить карбюратор пилы, то это приведет к более серьезным поломкам, от которых пострадает двигатель и система зажигания.

  1. Сначала нужно завести пилу и дать ее двигателю прогреться;
  2. Далее винт L потребуется повернуть до достижения самых высоких оборотов мотора в режиме холостого хода;
  3. Как только максимальные обороты будут достигнуты, винт L потребуется повернуть на 1/4 оборота в обратном направлении. Если во время этого цепь пилы начинает вращаться, то винт T следует повернуть против хода стрелки часов до момента полной остановки цепи:
  4. Регулировка винта H проводится на 10-секундном интервале работы мотора на максимальных оборотах. При этом винт следует постепенно повернуть на 1/4 оборота по ходу стрелки часов. Если во время этого мотор пилы не набирает максимальные обороты, то винт потребуется повернуть снова на 1/4 поворота. Слишком малые обороты будут сопровождаться громким визжанием инструмента, а слишком высокие – увеличением количества выхлопных газов;
  5. Для регулировки винта T нужно поворачивать его по ходу стрелки часов до момента, пока цепь не начнет вращаться. Сразу после этого винт нужно повернуть в обратном направлении, пока цепь не остановиться.

Выполнив все эти действия, владелец Хускварна 142 сможет стабилизировать работу инструмента, сократить расход горючего, а также уберечь важные детали пилы от повышенной нагрузки.

Коленвал прослабленный

Замена сальника коленвала в автомобиле Расточник коленвалов может допустить ошибку и прослабить коленвал, тогда в двигателе не будет хорошего давления масла, также из-за этого двигатель может быстро застучать.

Фото. Так ключом можно проворачивать коленвал на двигателе ВАЗ.

Проверить на прослабленность коленвал можно так. Затяните подушку и прокрутите коленвал, если он очень легко прокрутился, то не мешает проверить прослаблен коленвал или нет.

Обычно коленвал после хорошей расточки не зажимается и прокручивается легко. Снимите подушку вытащите вкладыш и подложите под вкладыш фольгу от шоколадки, закрутите вкладыш, если коленвал зажмется или начнет заметно трудней крутиться, значит, эта шейка коленвала расточена отлично, вытаскивайте фольгу из под вкладыша и проверяйте следующею подушку.

Фото. Показано как подложить фольгу под вкладыш, и обязательно кончиком ножа срежьте лишнюю фольгу, здесь показано что с одной стороны фольга срезана а с другой нет.

Если после подложенной фольги под вкладыш коленвал не стал крутиться трудней, значит, эта шейка коленвала прослаблена, подкладывайте под эту подушку между вкладышем еще фольгу, пока коленвал не начнет крутиться трудней. После того как все подушки проверены и найдены прослабленные, и если под вкладыш пришлось подложить больше чем одну фольгу, то придется полностью снять коленвал и под те шейки что пришлось подложить больше чем одну фольгу надо будет разделить полоски фольги на два и подложить половину фольги под вкладыш в блоке. Ставьте коленвал затягивайте, все, Вы идеально подогнали вкладыши, и коленвал будет отлично работать в двигателе.

Обязательно в подложенной фольге под вкладышем, через отверстия во вкладыше сделайте отверстие гвоздиком для прохода масла.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
