Ремонт бетономешалки: замена подшипников своими руками, как снять и разобрать барабан, биение венца, неисправности и их устранение

Советы по эксплуатации

В принципе, как видите, произвести ремонт – не так уж сложно. Но все-таки лучше, чтобы бетономешалка не ломалась. Отодвинуть срок поломки можно, придерживаясь нехитрых советов, с помощью которых о ремонте можно будет долго не задумываться:

всегда очищайте бетономешалку после использования, особенно следите за тем, чтобы пыль от цемента и раствор не попадали в механизм и двигатель;
не перегружайте инструмент, не стоит пытаться изготовить за раз больше бетона, чем это допустимо инструкцией;
постарайтесь сохранить бетономешалку в таком виде, в каком вы ее приобрели – в этом случае можно воспользоваться гарантией ремонта, который произведут специалисты.

Замена подшипников на рубанке Макита

Для замены подшипников ножевого барабана электрорубанок разбирается практически полностью (располовиновается). Как это делается, можно посмотреть на видео:

На этом видео электрорубанок Макита разбирался просто от нечего делать, чтобы почистить внутренние детали и помыть корпус водой с мылом. Но при этом открывается доступ к подшипникам. Их стаскивают с валов съемником подходящего размера, на их место ставят новые и собирают инструмент в обратном порядке.

Подшипники барабана выходят из строя чаще, так они вращаются на более высоких оборотах и стоят на барабане с ножами, который испытывает достаточно большие нагрузки при работе. Доступ к этим подшипникам на разных моделях открывается по-разному. На одних требуется располовинить весь рубанок. На других можно снять шкив, крышки кареток (держателя подшипников) и вытащить их из посадочных гнезд.

Прежде чем снять подшипник, снимают шкив. Здесь следует быть внимательнее. Сначала откручивается контргайка. Классически шкивы сажают на голые валы со шпонкой, сидящей в пазу, чтобы шкивы не проворачивались. На электрорубанках шкивы закручиваются на резьбах и фиксируются сверху контргайкой. При этом резьба может быть как правой, так и левой. Определить направление резьбы обязательно, иначе вместо откручивания будет затягивание.

Определяют направление резьбы двумя способами:

По ходу первого начального витка, который может быть виден перед контргайкой.
По направлению вращению шкива. Как правило, резьбы на таких узлах работают «на самозатяг», чтобы гайки не раскручивались по ходу вращения при работе. То есть, если шкив при работе вращается по часовой стрелке, то и откручивать его нужно тоже по часовой стрелке. Хотя могут быть исключения.

Порядок работ

Замена подшипника гравитационной бетономешалки – процесс не очень сложный и состоит из двух этапов.

Разборка

Цель этого этапа – снять старые подшипники:

Переворачиваем емкость бетоносметителя так, чтобы траверса оказалась сверху конструкции. С помощью гаечного ключа откручиваем болт, крепящий вал бетономешалки к траверсе. Убираем шайбу и гровер, снова вкручиваем этот болт в вал (во избежание повреждения резьбы). Через проставку подходящего диаметра аккуратными ударами выбиваем вал из траверсы и отсоединяем барабан от станины. Снимаем с вала регулировочные шайбы.

Внимание! Потеря хотя бы одной регулировочной шайбы нарушит правильность контакта основной шестерни с венцом, что может привести к чрезмерной нагрузке на двигатель, его перегреву и выходу из строя

Отсоединяем опору от емкости. Как показывает практика, гайки крепежных болтов, которые находятся с внешней стороны барабана, сильно ржавеют, так как производство бетонной смеси происходит с применением воды и при повышенной влажности. Для облегчения откручивания крепежных болтов применяем «жидкий ключ» (WD40), который распыляем на болты. Через 5-10 минут пробуем их открутить. Если такой метод не помогает, срезаем старые гайки болгаркой.
Отделяем опору чаши от барабана и разъединяем ее на две составные части (в которых и сделаны углубления – посадочные места для подшипников). Для этого трубой (или проставкой) подходящего диаметра выбиваем вал вместе с подшипниками из половинок опоры барабана.
Старые подшипники снимаем с вала при помощи трехлапового съемника или тисков.

Сборка

Цель этого этапа – установить новые подшипники:

Вал очищаем от грязи и ржавчины бензином или растворителем, после чего на него запрессовываем новые подшипники с помощью съемника. В случае его отсутствия эту операцию производим путем аккуратного обстукивания внутренних обойм подшипников равномерно по окружности через кусок трубы или деревянный брусок.
Вал с запрессованными подшипниками аккуратно забиваем в нижнюю половину опоры. После этого на верхний подшипник одеваем вторую половинку. Посадочные места предварительно смазываем литолом (это упростит процесс опрессовки).

После этого опору с опрессованным валом крепим к емкости с помощью болтов, шайб, гроверов и гаек. Чтобы предотвратить проворачивание болтов внутри барабана их надо удерживать с помощью гаечного ключа. Поэтому для осуществления этой операции вам понадобится помощник. Перед установкой опоры по всему ее периметру в местах контакта с барабаном наносим слой силиконового герметика (для повышения герметичности и защиты подшипников от влаги).
Насаживаем на вал корректирующие шайбы, затем вставляем его в отверстие траверсы и фиксируем прижимным болтом через шайбу и гровер.

После этого производим тестовое включение бетономешалки без нагрузки, чтобы проверить является ли зацепление ведущей шестерни с венцом достаточным.

Как поменять подшипник на бытовой бетономешалке видео:

Причины неисправностей

Прежде, чем начинать ремонт бетономешалки, нужно установить, что именно в ней поломалось. Среди самых распространенных проблем, можно выделить:

Бетономешалка не запускается (после запуска выключается). Такая неприятность может случиться по нескольким причинам: неисправна пусковая кнопка; поврежден силовой кабель; самая опасная – электрический двигатель сгорел.
Сильный шум двигателя и отсутствие вращения барабана. Скорее всего, причина такой поломки в узле, передающем вращение, возможно растянулся ремень или он слетает так как загрязнились зубья шкива. Поломка достаточно распространенная, проявляться может из-за слишком частых перегрузов.
Устройство гудит, но барабан не крутится. Вероятнее всего вышел из строя конденсатор, который расположен в стенке электропривода, под его коробкой. После его замены на аналогичный, проблема должна устраниться.
Перегрев двигателя. Очень частая проблема электрических мешалок. Спровоцировать ее могут такие негативно влияющие факторы: перегрузки; удары, падения или резкие толчки устройства; неправильное хранение; при эксплуатации температура воздуха не соответствовала требующейся для бетономешалки (указана в паспорте); повредилась обмотка или ее изоляция; разрушился подшипник.
Вращение барабана в обратную сторону. Скорее всего произошел сбой в электрической части.

Ремонтирование своими руками

Электрическая часть бетономешалки — это электродвигатель, магнитный пускатель, а также кнопка для запуска и пусковой конденсатор. Чаще всего двигатель после нажатия на кнопку не запускается из-за проблем, либо с пускателем, либо с самой кнопкой.

Чтобы проверить, является ли исправным пускатель, используется мультиметр. При этом необходимо определить целостность катушки и примыкающих контактов. Если катушка сгорела, то ее следует заменить, причем лучше вместе с пускателем, поскольку контакты тоже существенно изнашиваются.

Работоспособность пусковой кнопки также можно проверить мультиметром. И если в результате проверки выяснится, что кнопка неисправна, то ее тоже следует заменить.

Чтобы выполнить ремонт бетономешалки, возможно, придется снимать барабан. Для этого потребуется гаечный ключ, размер которого зависит от размера барабана и от модели бетономешалки. Чаще всего используется ключ на 13 мм, но не исключено, что понадобится и какой-нибудь другой. Ключ нужен для того, чтобы открутить гайку крепления, контргайку и фиксирующий болт, который располагается сбоку.

Если требуется заменить подшипник, необходимо выполнить следующие действия:

Приобрести новый подшипник, который будет использоваться в качестве замены старого. Чаще всего в бетономешалках установлены подшипники 6203, поэтому перед началом ремонтных работ следует подготовить именно такой.
Для удаления старого подшипника сначала необходимо снять коробку с двигателем. После этого снимаются барабан, главная шестерня и шпонка, на которой он держится. Аккуратно достать подшипник поможет съемник, который специально предназначен для этой цели.
Перед тем как установить на освобожденное место новый подшипник, его следует хорошо смазать литолом. Устанавливается он также с помощью все того же съемника.

Частые поломки

Бетономешалка — устройство, ремонт которой очень прост. В основном выходят из строя по причине износа слишком загруженных элементов или просто при неправильном использовании. Самыми загруженными, как правило, являются элементы привода. Нередко для ремонта бетономешалки требуются такие запчасти, как шестерни или подшипники. Они принимают на себя большую нагрузку, особенно в том случае, если нарушаются режим загрузки и скоростной режим.

Шестерни обычно приходят в негодность из-за неправильной эксплуатации устройства. К сожалению, многие владельцы бетономешалок убеждены в том, что механизм этого оборудования не нуждается в частой смазке, но это их большое заблуждение. Ведь при работе нагрузка на двигатель постоянно возрастает, так как основные компоненты бетонной смеси, которыми являются цемент и песок, имеют свойство прилипать к зубьям шестерни, застывать на них и оставаться на долгое время. В результате увеличивается трение, металл начинает быстро изнашиваться. Смазка призвана уменьшить трение и нагрузку на двигатель.

Причины поломки бетономешалки

Ремонт и обслуживание бетономешалок

Чаще всего, во время строительства, когда ломается бетоносмеситель, то замену и ремонт изношенных частей машины осуществляет сам владелец оборудования. Ремонт бетономешалок своими руками, достаточно сложен, но уйти от этого никак не получится.

Причины, по которым может сломаться строительная спецтехника:

Загрузка бетономешалки больше необходимой нормы;
Отсутствие смазки на деталях зубчатого венца;
Неправильное хранение;
Невыполнение очищение барабана сразу после эксплуатации.

Мотор бетономешалки

Часто изнашиваются детали бетономешалки:

Шестерни и приводные ремни;
Кнопка включения;
Ось барабана.

Шестерня к бетономешалке

Повреждённую деталь можно определить на глаз. Не составит особого труда снять изношенную спецдеталь и заменить её аналогом.

Замена привода

Ремень

Если барабан не работает (нет вращения), а мотор работает, то причина может оказаться в ремне. Особых усилий для замены ремня не требуется. Для оценки ситуации нужно снять защитную крышку. И обязательно отсоединить контакты.

Бывает так, что ремешок попросту соскальзывает, тогда его нужно просто одеть на место. Если он не пригоден к эксплуатации, то меняют на новый приводной ремень. Ремонт привода бетономешалки не составит труда.

В видео-ролике рассказывается о натяжке и замене ремня бетономешалки:

Основные элементы бетономешалки

Находим два болта, они держат мотор. Их необходимо слегка ослабить. Для того чтобы снять непригодный к эксплуатации ремень нужно немного поднять мотор. Но чтобы поставить уже новый ремешок желательно, делать это вдвоём.

Следует начинать с небольшого шкива, он находится на моторе. Нацепите на него ремень и натяните на верхний шкив. Одному человеку нужно оттягивать движок, а другому – затягивать болты. Действия требуется производить одновременно.

Ремень J610 5Р на бетономешалку СБР-132,150,170.Ремень на бетономешалку

Как поменять подшипник

Подшипники для бетономешалки

Если заметили, что бетономешалка крутит вроде быстро, но в ней нет такой прыти. Запускается не сразу, а когда заедает, мотор гудит, а не жужжит. Ощущение, что необходимо покупать уже новую спецтехнику. Но не все так трагично. Проблема, скорее всего, в паре подшипников, которые находятся на валу.
Если сломалась бетономешалка — замена подшипников производится самостоятельно, а при правильной технологии будет потрачено нескольких часов. В отличие от описанных работ — эта более кропотливая и потребуется больше сноровки и времени.
Первым делом нужно снять короб с мотора. Затем снимается груша бетономесилки и необходимо убрать ведущую шестерню. Зажать стопорное кольцо со стороны шестерёнки и снимаем его. Если нет подходящего съёмника, вал выбиваем. Далее аккуратно, подставив на вал деревяшку, выколачиваем и снимаем два подшипника.

Из этого видео Вы узнаете о замене подшипников:

И забиваем аккуратно подобранной трубкой под диаметр вала на место новые подшипники. После этого все нужно собрать обратно и не забывать про запчасти на бетономешалки.

Ремонт кнопки

Конструктивные особенности агрегата

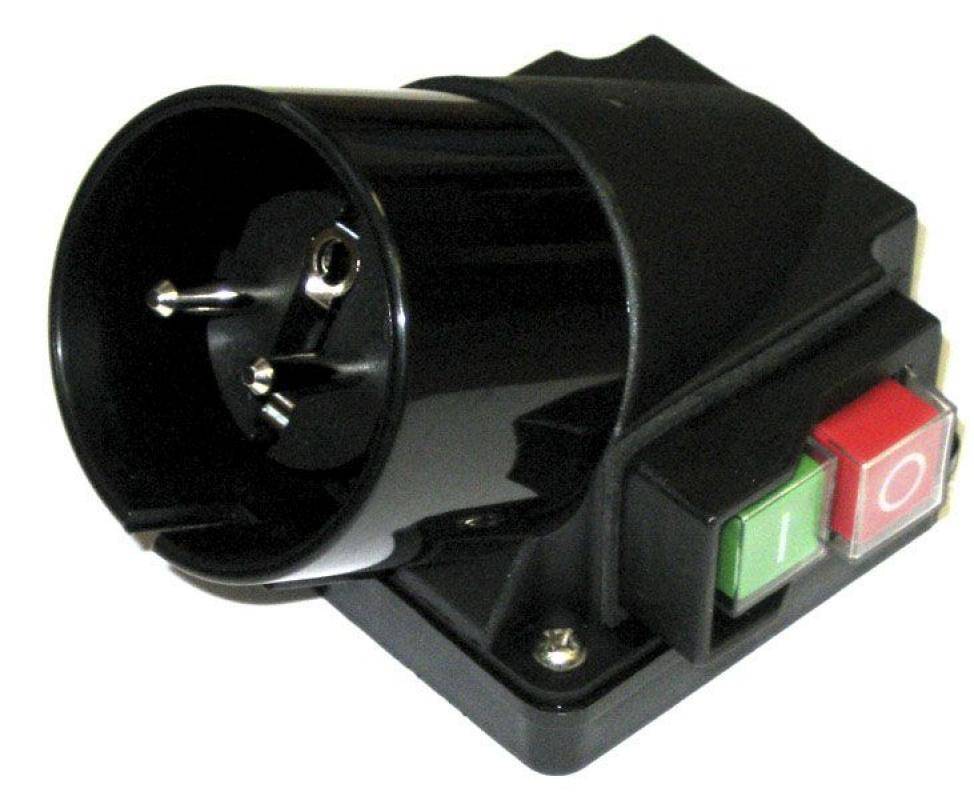

Ремонт кнопки

Если нажимаем зелёную кнопку – барабан заработал, а отпускаем и он останавливается. Это поломка кнопки выключения, частая и самая простая. В самом деле, это — не кнопка, а магнитный пускатель. Делается для нашей безопасности.

При отключении оборудования кнопка пускателя размыкается и уже когда неожиданно включат, то она уже так внезапно не заработает и никого не сможет покалечить, если вдруг кому-то вздумается засунуть палец. Если всё-таки дело не в этом, то тогда необходимо снять кожух. Затем аккуратно нужно освободить крышку, и отсоединить 5 проводов, которые идут к пускателю изнутри.

Кнопка

Дальше требуется открутить кнопку и разобрать. Осмотрите деталь, возможно, нужно только зачистить контакты. Разберите и почистите её внутри. Скорее всего, там заметите чёрный нагар, из-за которого, вероятней всего, и не работала мешалка так, как надо. Как только все почистили, собираем все в обратном порядке.

В этом видео рассказывается о ремонте кнопки:

https://youtube.com/watch?v=wRgQ1iZt-Fo

Ремонт

Ознакомившись со всеми важным факторами, подготовившись к работе, можно приступать делать ремонт бетономешалки своими руками. Если грамотно подойти к данному процессу, все обязательно получится. Разберем более подробно каждый пункт.

Как разобрать

Устранение многих поломок требует полной разборки бетономешалки. В этом случае необходимо быть предельно внимательным, следить чтобы все открученные части не потерялись и следовать такой последовательности:

отсоединить барабан от траверсы;
снять венечную шестерню (если есть необходимость заменить ее на новую);
удалить стопорное кольцо, которое фиксирует на валу рабочую шестерню;
снять рабочую шестерню.

Таким образом конструкция будет разобрана. Если какие-либо детали износились, их рекомендуется заменить на новые. После завершения ремонта, чтобы вернуть ее в прежний вид, следует все действия повторить в обратном порядке.

Как снять грушу с бетономешалки

Здесь также потребуется повышенное внимание и следование необходимой последовательности:

перевернуть барабан, чтобы траверса была вверху;
окрутить гаечным ключом болт, который крепит грушу;
убрать шайбу, гравер;
вернуть болт на свое место;
выбить вал из траверсы и вынуть барабан;
после этого необходимо снять все болты крепления и залить их кислотой для очищения.

Как снять шкив

Эта деталь бетономешалки достаточно капризная, она изготавливается из пластика и очень крепко крепиться стопорным кольцом с внутренней стороны.

Именно потому, для ее извлечения необходимо снять коробку мотора. Сделать такую манипуляцию можно, необходимо следовать такой последовательности:

открутить болты, крепящие коробку на раме;
после этого коробка легко снимется вместе со шкивом, можно будет увидеть голый вал;
останется только снять стопорное кольцо предварительно разжав его.

Как заменить подшипники

Необходимость замены этого узла возникает, когда при работе ощущается шум, треск, грохот. Прежде чем поменять подшипники на бетономешалке своими руками, нужно запастись небольшим арсеналом запасных частей:

новые подшипники, 2шт;
болты и гайки, шайбы;
небольшой отрезок трубы, диаметр которой должен быть идентичен диаметру, имеющемуся во внутренней обойме подшипника;
подставка из металла.

Сперва необходимо снять чашу барабана, а когда она будет снята проделать следующие манипуляции:

отделить барабан от опоры, разъединить их на две части. Именно в них находятся углубления, где установлены подшипники. Чтобы облегчить процедуру, можно помочь себе приготовленной заранее подставкой, ей нужно выбить вал, благодаря совпадению диаметров это должно произойти довольно просто;
останется снять изношенные подшипники с бетономешалки.

Когда подготовка окончена, можно приступать к сборке. Для этого потребуется:

очистить вал от находящихся на нем грязи, ржавчины. Лучше всего это делать растворителем или бензином;
вставить на него новые детали используя съемник.

Обратите внимание! Если съемника не нашлось, можно его заменить аккуратными постукиваниями по внутренним обоймам подшипников по всей окружности используя кусок трубы или брус из дерева

когда подшипники запрессованы, вал нужно забить в нижнюю часть опоры;
сверху надеть ее верхнюю часть и прикрутить все болты обратно;
последним шагом останется только поставить грушу на место.

Как сделать ремонт пускателя

Вы узнаете о том, что сломана кнопка, когда устройство сразу же выключается после того, как кнопка отпущена. То есть при нажатии на нее агрегат нормально работает, а когда вы ее отпускаете, происходит остановка электрического двигателя.

Такая неисправность не является сложной, но, к сожалению, происходит частенько.

Кнопка является магнитным пускателем, достаточно удобным и безопасным в использовании. Когда происходит отключение электричества, размыкается пускательная кнопка. В случае неожиданного появления электрики, бетономешалка не включится самостоятельно, что обезопасит вас от травмирования.

Ремонт своими руками

Проведение ремонта бетономешалки своими руками без опыта возможно; чаще всего трудностей не возникает даже у новичков

Важно соблюдать в процессе технику безопасности, правильно подбирать сменные детали, купить которые можно в специализированных строительных магазинах

Если возникают затруднения с определением локализации поломки, ее устранением, в Москве и других крупных городах можно вызвать специалистов, которые починят прибор. Пока гарантийный срок не истек, лучше воспользоваться услугами мастеров, а не пытаться ремонтировать своими руками.

Замена подшипника

Часто нарушения в работе прибора вызваны неисправностью подшипников: эти детали быстро изнашиваются. Стоимость их не слишком велика, а замену легко произвести без помощи профессионала. Сначала придется снять коробку с мотором, грушу и ведущую шестерню, со стороны которой затем снимают стопорное кольцо.

Лучше снимать подшипники, используя специальный инструмент, но справиться с задачей возможно и без него: придется резко выбить вал, после чего установить его на опору и извлечь подшипники с помощью трубы, подходящей по диаметру.

Когда новые запчасти будут установлены на место испорченных, следует смазать вал литолом, после чего собрать устройство (для этого нужно в обратном порядке повторить все прежние действия).
