Ремонт карбюратора ms 180 Stihl

Бензопилы Штиль 180 – неисправности и ремонт

Простота устройства хозяйственной бензопилы Stihl MS 180 дает возможность ее владельцу устранить большинство неисправностей инструмента своими руками. Чтобы успешно выполнить ремонт модели, в первую очередь, нужно определить причины поломки. Алгоритм ремонта в каждом отдельном случае разный и зависит от типа неисправности.

Почему не заводиться бензопила Штиль 180?

Причина отсутствия запуска модели Stihl, в этом случае, заключается в заливании свечи зажигания.

Чтобы устранить неисправность, потребуется разобрать верхнюю часть инструмента и выкрутить свечу. Если на свече образовался толстый слой нагара, ее потребуется очистить и высушить. После этого чистая свеча может быть вкручена обратно.

Что делать, если заливает свечу на бензопиле Штиль 180?

При частой эксплуатации инструмента одна из его топливных трубок может быть оборвана, что приведет к попаданию горючего на свечу и другие детали пилы.

В случае обрыва топливной трубки или образования отверстия в ней, владельцу инструмента потребуется снять поврежденный шланг и заменить его новым. При этом место стыка нового шланга с заводским штуцером необходимо тщательно обработать герметиком.

Не поступает масло на цепь бензопилы Штиль 180

Одна из основных причин проблемы, при которой не подается масло – поломка насоса, подающего масло на пильную гарнитуру. Чтобы устранить неисправность, потребуется снять шину и цепь, а также демонтировать боковую защитную пластиковую крышку. После этого место под корпусом потребуется очистить и заменить насос.

Если не смазывается цепь, то причина поломки также может заключаться в обрыве одной или нескольких масляных трубок. В этом случае потребуется снять шланги и заменить их.

Бензопила Штиль 180 глохнет при нажатии на газ

В этом случае причину нужно искать в загрязненном воздушном или встроенном топливном фильтре. Со временем они приходят в негодность, так как на них скапливается грязь. Чтобы устранить неисправность, потребуется очистить или полностью заменить фильтрующие запчасти.

Еще одна причина этой поломки кроется в неправильно настроенном карбюраторе. Владельцу потребуется предварительно очистить узел от скопившейся пыли и остатков масла, а также настроить его, согласно указаниям производителя.

Пила Stihl 180 глохнет на холостом ходу – как решить проблему?

В этом случае причину внезапной поломки нужно искать в системе зажигания инструмента. Нередко при механических ударах зазор между маховиком и заводской катушкой зажигания нарушается, что приводит к поломке всей системы. В этом случае потребуется разобрать инструмент и проверить расстояние между элементами.

Чтобы отрегулировать зазор, нужно ослабить крепление маховика. После этого между маховиком и катушкой зажигания потребуется вставить шаблон, и начать вкручивать болты обратно. Как только маховик соприкоснется с шаблоном, вкручивание болтов нужно прекратить.

Бензопила Stihl MS 180 плохо заводиться на холодную

Вначале нужно убедиться в том, что свеча зажигания не залита горючим. Если на ней образовался толстый слой нагара, значит, потребуется осмотреть топливную систему. Она могла потерять свою герметичность в результате обрыва шланга или поломки топливного насоса.

Если со свечей все в порядке, значит, потребуется проверить воздушный фильтр. В результате интенсивной эксплуатации бензопилы он мог засориться или прийти в негодность. В этом случае поможет очистка фильтра или его замена.

Третий элемент, который мог выйти из строя – это одно или несколько компрессионных колец. Они не поддаются восстановлению, поэтому их потребуется заменить.

Проблемы самостоятельного ремонта

Проблема во многих случаях усложняется отсутствием полноценной информации по технологии ремонта. По мнению зарубежных производителей, после выработки ресурса пила должна списываться в утиль, поэтому ремонтопригодность многих моделей бюджетного уровня вызывает обоснованные сомнения.

Сложнее поддаются восстановлению бензопилы профессионального класса.

• Проблема усложняется высокой стоимостью запасных частей.
• Не исключено, что для восстановления работоспособности отдельных узлов и механизмов, в частности, для настройки топливной аппаратуры потребуется специальное оборудование.

Замена дорогих фирменных деталей доступными по стоимости, но недолговечными китайскими аналогами в экономическом плане себя не оправдывает. Практика показывает, эти комплектующие вырабатывают ресурс в лучшем случае на 50-60%.

Больные места Штиль 180

Болячки есть у каждого инструмента и 180-й не исключение, но самое больное место это 100% воздушный фильтр. Сменный фильтрующий элемент 180 — го откровенное «Г».

Почему немцы не изменят конструкцию и не поставят на эту модель много разовый сетчатый фильтр вместо куска непонятно чего, через что весь мусор пролетает в карбюратор, известно одному богу. Может это сделано специально?

Ну так вот, фильтр нужно менять регулярно. Никому не рекомендую его промывать, т.к. после этого он теряет форму и на стыках с корпусом может пропускать.

Вторая болячка это сальники коленчатого вала. Много раз я сталкивался с ситуацией, когда при исправных подшипниках сальники травили, воздух попадал в картер, возрастали максимальные обороты со всеми вытекающими, вплоть до задиров поршневой. Что это, заводской брак или условия эксплуатации, но факт остается фактом, сальники не редко становятся причиной серьезных проблем с двигателем.

Особенности промывки в ультразвуковой ванночке

Если вы задаетесь вопросом о том, как промыть карбюратор бензопилы без разборки, то ответ на него только один — никак. Ультразвуковая ванночка в таком случае также бесполезна, так как в процессе очистки необходимо обеспечить свободный отвод загрязнений из каналов. Если карбюратор не разобрать, то этим загрязнениям попросту некуда будет деваться, и итог такой прочистки будет попросту бесполезным.

Некоторые владельцы бензоинструмента ищут различные промывочные жидкости и добавки в топливную смесь, надеясь на их эффективность. Все эти препараты и концентраты являются попросту бесполезными, и если желаете действительно произвести высокоэффективную прочистку карбюратора, тогда следует воспользоваться специальной ультразвуковой ванночкой. Даже если ваш сосед вас убедил в эффективности таких концентратов, тогда представьте себе картину, когда все загрязнения поступают в цилиндр. Естественно ни к чему хорошему это не приведет, и как следствие. В скорости понадобится разбирать и ремонтировать или менять ДВС.

Очистка каналов ультразвуков является самой эффективной, но даже при учете этого фактора, говорить о полном восстановлении не приходится. Все зависит от масштаба засорения механизма.

Кроме того, необходимо досконально знать, как правильно выполнять эту процедуру. В частности, необходимо рассчитать время промывки, а также температуру. Принцип промывки карбюратора бензопилы в ультразвуковой ванночке имеет следующий вид:

1. Карбюратор демонтировать с бензопилы, и разобрать его
2. Разбирать карбюратор необходимо с той целью, чтобы обеспечить более глубокое проникновение очистительной жидкости внутрь каналов
3. В емкость помещается карбюратор, кроме мелких деталей и резиновых мембран
4. В емкость необходимо залить специальную жидкость Ultra Red, которая смешивается с водой
5. Включить установку на соответствующий промежуток времени 10-15 минут

После окончания процедуры, понадобится произвести продувку каналов сжатым воздухом, но осторожно. После этого оценить качества промывки, и уже после этого производить сборку механизма

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.
2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
   Под мембраной должно быть все чисто
   На мембране также не должно быть грязи

• Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
• Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
  Всего нужно открутить 4 винта

• Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
• Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
• Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
• Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
• Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

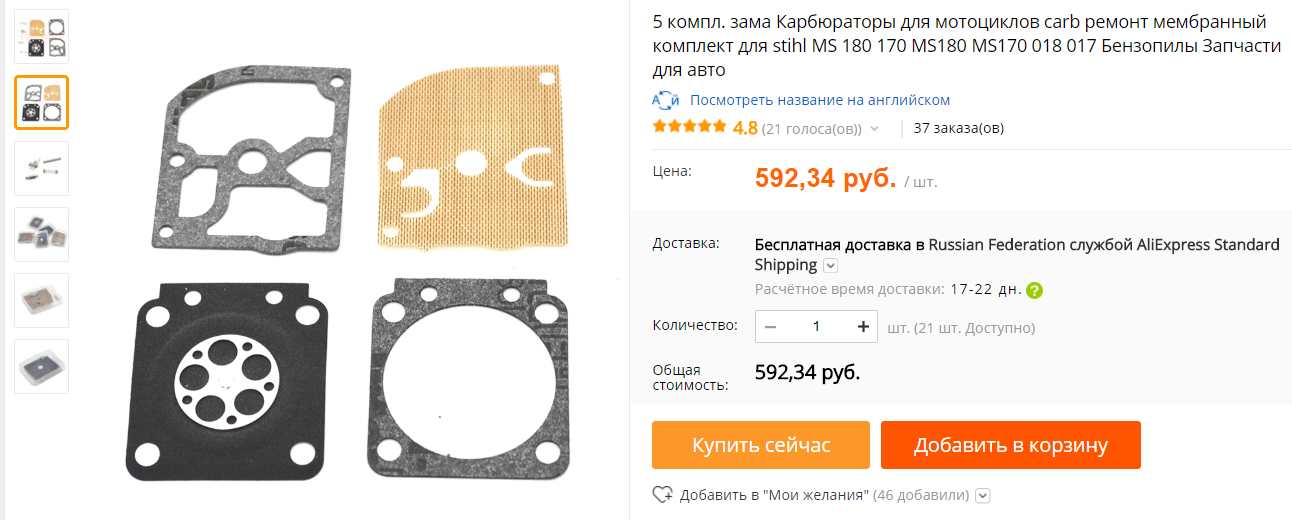

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Устройство и принцип работы

Перед тем как начинать регулировку рекомендуется заранее изучить устройство карбюратора бензопилы. Чаще всего оно не зависит от модели, исключением могут являются лишь бензопилы китайского производства. Но всегда можно подсмотреть в инструкцию.

Важно, чтобы при этом были соблюдены пропорции, иначе есть риск выхода из строя двигателя, что может проявляться перерасходом топлива или полной остановкой устройства

Основными частями карбюратора бензиновой пилы являются:

• трубка — выполняет функцию передачи воздуха, порционная подача возможна благодаря наличию заслонки;
• диффузор — данная деталь находится непосредственно у входного отверстия, через которое и подается топливо, способна ускорить поток воздуха;
• распылитель способен впрыскивать бензин в созданный поток воздуха;
• поплавковая камера представляет собой полость, служит для поддержания топлива на одном уровне, из нее бензин через жиклер подается в распылитель.

Принцип работы карбюратора бензопилы прост. Его строение позволяет воздуху проходить через трубку, при этом скорость можно регулировать заслонкой. После того как трубка будет открыта, активируется поплавок. Это приводит к тому, что воздух проходит через диффузор и смешивается с горючим. Дальше эта смесь двигается в цилиндр. Из-за разницы давления (в камере с поплавком оно практически равно атмосферному, а в трубке — разреженное) топливо всасывается в трубку, при этом чем его больше, тем больше будет оборотов двигателя мотопилы.

Смотрите » ТОП-6 моделей российско-китайских бензопил Тайга

Устройство карбюратора Штиль 180

Итак, карбюратор stihl ms 180 разработан и выпускается дочерней компанией фирмы Stihl, под названием Zama. Оригинальные карбюраторы, на своем корпусе имеют логотип фирмы, гарантирующий качество продукции.

Топливный насос

Непосредственно в корпусе карбюратора установлен топливный насос, который работает под действием воздушного импульса из картера бензопилы, передающегося по специальным каналам. В насосе установлена диафрагма, именно она и отвечает за перекачивание топлива под действием импульса. Между диафрагмой и корпусом установлена прокладка, которая отвечает за герметичность топливного насоса.

Распределительная камера

В камере распределения, как и в топливном насосе тоже имеется мембрана, которая открывает и регулирует подачу топлива при помощи нажатия на специальное коромысло, приподнимающее при этом свой игольчатый клапан.

Крышкой камеры, является корпус компенсатора, который крепиться на карбюратор при помощи четырех винтов, между корпусом и крышкой установлена прокладка, увеличивающая высоту камеры и отвечающая за герметизацию.

Форсунка

Форсунка для подачи топлива вмонтирована в корпус карбюратора таким образом, что является соединительным звеном между распределительной камерой и полостью, в которой установлена дроссельная заслонка. Одновременно с топливом к форсунке подается воздух и образуется воздушная смесь. Форсунка имеет обратный клапан, который блокирует поступление воздуха в обратной последовательности, то есть из дроссельной камеры в камеру распределения.

Заслонка дросселя

Дроссельная заслонка, установлена в корпусе карбюратора и отвечает за увеличение подачи топливной смеси непосредственно в цилиндр двигателя. В момент нажатия на газ, дроссельная заслонка приоткрывается, тем самым увеличивает пропускную способность канала и топливо из полости карбюратора, устремляется в цилиндр в большем объеме.

Сгорание большего объема топлива, увеличивает количество образовавшейся энергии, что влияет на мощность и скорость протекания процессов. Заслонка установлена на валу проходящего через весь корпус карбюратора. На выходе вала из корпуса, установлено крепление для тросика газа, рядом расположен конусообразный, регулировочный винт отвечающий за настройку холостого хода. Закручивая винт можно слегка регулировать положение вала и установленной на него заслонки, тем самым увеличивать или уменьшать холостой ход, приоткрывая или наоборот прикрывая заслонку.

Воздушная заслонка

Воздушная заслонка карбюратора установлена с противоположной стороны от дроссельной и отвечает за запуск холодного двигателя, её управление осуществляется рычагом управления двигателя. Для холодного запуска воздушную заслонку полностью перекрывают, для нормальной работы открывают.

Стоимость ремонтных работ и замены карбюратора

Если отсутствует опыт ремонтных работ частей бензопилы Штиль, лучше доверить это специалистам. Цена зависит от сложности ремонта и региона. Усредненные значения следующие:

• диагностика бензиновой пилы — 300 рублей;
• замена карбюратора — 300 рублей;
• комплексное обслуживание (комплекс включает в себя промывку, установку и регулировку) — 1000 рублей;
• внешняя очистка без разбора — 300 рублей;
• регулировка — 300 рублей;
• переборка карбюратора и двигателя — 2000 рублей;
• герметизация патрубка — 200 рублей.

Смотрите » ТОП-2 надежных и удобных модели американских бензопил Поулан

Регулярная настройка карбюратора позволяет повысить эффективность бензопилы и уменьшить расходы на топливо. При этом рекомендуется точно соблюдать технологию или доверить работу специалистам.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

• винт L – на один оборот;
• винт H – на полтора оборота.

ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация Описание действия

Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта

Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения

При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)

В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная. Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро

После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Watch this video on YouTube

Зажигание

Основным в этой группе неполадок является двигатель.

Зажигание один из основных элементов влияющий на безотказную работу инструмента. Поэтому первым рассмотрим именно этот блок.

Прошло то время, когда управлением зажигания занимался прерыватель с кулачками и движущимися контактом, который подавал искру на свечу.

Это была не очень надёжная система по причине множества элементов, которые влияли на работу двигателя. Бензопила при не видимых неисправностях могла просто перестать заводится. И мы могли наблюдать картину постоянного дёрганья за шнурок заводки. На сегодняшний день производители перешли на системы бесконтактного зажигания.

Заявка online

MS 260, MS 361 16″, MS 361 18″, MS 180, MS 211 14″, MS 180 С-BE, MS 181, MS 181 C-BE, MS 230, MS 210 C-BE, MS 211 C-BE 14″, MS 210, MS 192 T, MS 192 C-E, MS 250, MS 230 C, MS 270, MS 230 CB-E, MS 260 15″, MS 290, MS 280-I, MS 200 T, MS 250 C-BE Ergostart, MS 341, MS 260 N (16″), MS 361-W, MS 390, MS 440-N (20″), MS 261, MS 440-W, MS 361 16″, MS 361 18, MS 460, MS 440, MS 362, MS 441 18″, MS 650, MS 441-W, MS 660 N, MS 660, MS 460-R, MS 880

• Блог
• О сервисном центре
• Обслуживаемые марки
• Цены на диагностику и ремонт
• Доставка
• Запчасти
• Контакты

Ремонт и сервис садовой техники в Москве.

Специализированный сервисный центр «Агротехсервис» — комплексное гарантийное и послегарантийное обслуживание садово-парковой и коммунальной техники мировых производителей! Осуществляем продажу запчастей с доставкой по всей России!

Порядок и последовательность разборки и регулировки карбюратора бензопилы Stihl 180

Подготовительные работы

Прежде всего необходимо уяснить, что карбюратор любого двигателя — это узел, в который сходятся потоки воздуха и бензина. Поэтому для нормальной его работы эти потоки должны приходить в исправном, не забитом виде. Кроме того, продукты сгорания в двигателе должны свободно покидать камеру через глушитель. Поэтому каждый раз, перед ремонтом и настройкой карбюратора в обязательном порядке проверяем:

• Воздушный фильтр на впуске;
• Снимаем и чистим глушитель;
• Проверяем отсутствие проблем с топливной системой — шланги подачи, исправность работы бензобака (работа сапуна компенсации пониженного давления, смотри выше);

В принципе, даже не так жизненно необходимо крутить обороты холостого хода. Исправные элементы уже дадут нормальные характеристики работы.

Снятие карбюратора

Лучше всего процесс снятия показан на приложенном внизу видео. Там же продемонстрированы основные минимальные шаги для того, чтобы привести узел в рабочее состояние. Схематично этот процесс выглядит так: снять крышку, тяги, выкрутить агрегат.

Замена и проверка мембран

Значительная часть проблем с узлом связана с задубевшими или неисправными мембранами карбюратора. Проще всего их заменить, если это давно не делалось. В мастерских магазинах или на Алиэкспрессе продаются целые ремкомплекты (стоимость их около 200 рублей), содержащие все необходимые мембраны.  Иногда за сумму порядка 600 рублей можно купить себе запчастей на весь срок эксплуатации бензопилы (см. рис.).

Причем конкретно в этом случае в комплект входят и коромысло с иглой, которые также подвержены износу и в некоторых случаях требуют замены. Одним словом, за цену нового узла можно ремонтировать старый практически неограниченное количество раз. Если считать что пять — это на самом деле пожизненный набор.

Вариант ремонта и прочистки карбюратора без применения ремкомплектов

В некоторых случаях отличные результаты дает следующий метод — вынимаем карбюратор, снимаем все мембраны (сверху и снизу), а затем то, что осталось, оставляем отмокать в ацетоне на несколько часов. Зачастую в жиклеры и каналы просто попадают посторонние предметы и вещества (иногда там находят, например, следы герметиков!). Поэтому простая прочистка дает отличный эффект. Без расходов и замен мембран. Хотя решение о их замене  необходимо принимать по месту, руководствуясь их состоянием.
