Конструкция сверлильных патронов

Если рассматривать конструкцию патрона кулачкового типа, то он включает следующие основные элементы:

• корпус;
• гайка с обоймой;
• винтовой хвостовик с левой резьбой;
• шарикоподшипник между гайкой и хвостовиком;
• кулачки.

В обойме профрезерованы три паза с кулачками (зажимами), также 3 Г-образных паза имеется и в верхней части винта. Последние обеспечивают подвижную радиальную связь зажимов и винта. Вращение осуществляется с помощью ключа, который входит в зубчатое зацепление с обоймой. Концевая часть ключа фиксируется в корпусе патрона.

При вращении хвостовой части винт совершает осевые движения, придавая зажимам патрона радиально-осевое перемещение. Кулачки осуществляют скольжение внутри корпуса и по бортику обоймы, обеспечивая фиксацию инструмента или освобождая его от действия сжимающих сил.

Читать также: Степлер строительный электрический профессиональный

В процессе сверления хвостовик патрона проворачивается в его корпусе в направлении часовой стрелки. Тем самым на винт действует усилие затягивания, которое усиливает силу фиксации инструмента. При смене инструмента обойма вращается против часовой стрелки с помощью ключа, тем самым разжимая кулачки.

Сверлильные патроны

	1-10 мм, B16 OPTIMUM	Поставщик OPTIMUM	Страна-производитель КНР	В наличии	3 515 q 102 BYN 16 534 KZT 3 352 KGS 20 690 AMD $39 32 €
	1-13 мм, B16 OPTIMUM	Поставщик OPTIMUM	Страна-производитель КНР	В наличии	3 515 q 102 BYN 16 534 KZT 3 352 KGS 20 690 AMD $39 32 €
	1-16 мм, B16 OPTIMUM	Поставщик OPTIMUM	Страна-производитель КНР	В наличии	3 800 q 111 BYN 17 875 KZT 3 623 KGS 22 368 AMD $42 35 €
	0-10 мм B16 SPIRO SK	Поставщик ROHM	Страна-производитель Германия	В наличии	28 201 q 824 BYN 132 658 KZT 26 894 KGS 166 001 AMD $317 262 €
	0-10 мм B16 SUPRA SK	Поставщик ROHM	Страна-производитель Германия	В наличии	22 203 q 649 BYN 104 443 KZT 21 174 KGS 130 695 AMD $249 206 €
	1-13 мм B 16 SUPRA	Поставщик ROHM	Страна-производитель Германия	В наличии	30 797 q 900 BYN 144 870 KZT 29 370 KGS 181 282 AMD $346 286 €
	Сверлильный патрон KEYLESS	Поставщик	Страна-производитель КНР	В наличии	3 965 q 115 BYN 18 651 KZT 3 781 KGS 23 339 AMD $44 36 €

Резьбонарезные патроны купить в Украине | ООО “Импульспром”

Главная / Каталог / Станочная оснастка / Резьбонарезные патроны

Резьбонарезные патрон с предохранительными головками используются на сверлильных, токарных, фрезерных и других станках для нарезания резьб метчиками. Такие патроны снабжены механизмом осевой компенсации, который позволяют компенсировать разницу между между подачей станка и шагом метчика. Так же есть механизм быстрой смены предохранительных головок.

Предохранительная головка имеет предохранительные шариковую муфту с механизмом регулировки передаваемого крутящего момента — это предохраняет метчик от поломки (когда увеличивается момент метчик останавливается). Особенно актуально для нарезания резьб в глухих отверстиях. Так же предохранительная головка снабжен механизмом быстрой смены метчика.

Предохранительные головки

1) Корпус; 2) Втулка; 3) Шарики; 4) Пружина; 5) Поводок; 6) Шарики 7) Тарельчатые пружины; 8) Кольцо; 9) Гильза; 10) Гайка; 11) Кольцо замковое; 12) Заглушка; 13) Шайба.

Название	Конус хвостовика	Диапозон резьбы	Момент Нм	Вес, кг
J4112-MS2	КМ2	M3-M12	25	1,06
J4112-MS3	КМ3	1,28
J4112-MS4	КМ4	3
J4116-MS2	КМ2	M3-M16	46.3	1,08
J4116-MS3	КМ3	1,61
J4116-MS4	КМ4	3
J4124-MS3	КМ3	M12-M24	150	3,2
J4124-MS4	КМ4	3,6
J4124-MS5	КМ5	4,5

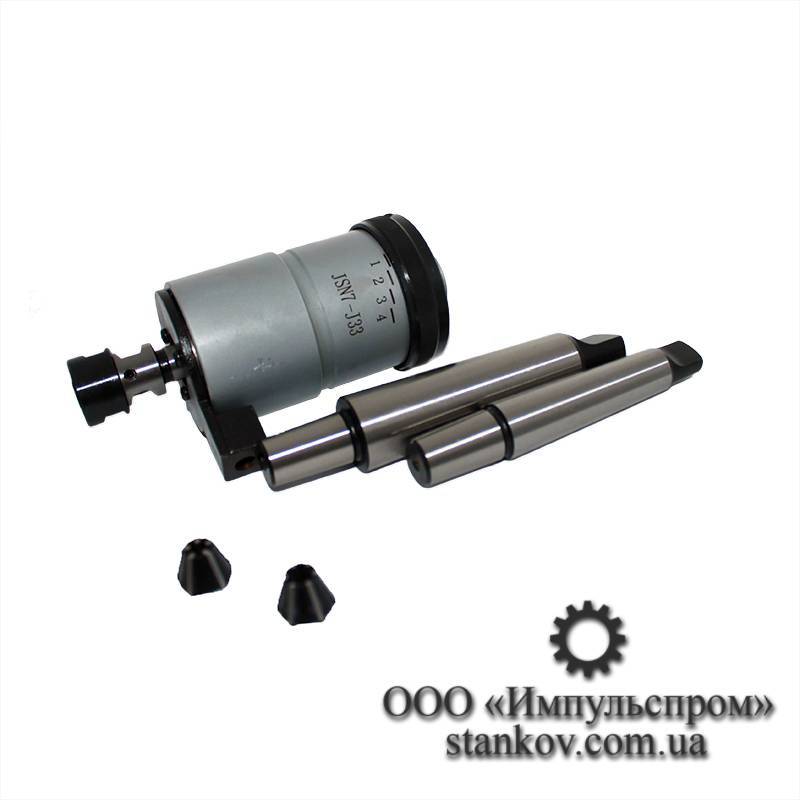

Реверсивные резьбонарезные патроны

В случае когда на станке отсутствует реверс или просто для повышения производительности труда не обойтись не реверсиного резьбьонарезного патрона:

• патрон снабжен устройством для осевой компенсации шага резьбы и защитой от метчика от перегрузки.
• цстройство реверса: самопереключающееся. Нет необходимости останавливать и включать вращение в другую сторону.
•  есть возможность настраивать предохранительное усилие. В комплект входят зажимной патрон и набор эластичных втулок для зажатия метчика.

Модель	Диапазон резьбы	Конус Морзе
J467	M2-M7	MS1 — JT33 MS3 — JT33
J4612	M5-M12	MS3 — M16 MS4 — M16
J4620	M8-M20	MS3 — M20 MS4 — M20

Общие правила эксплуатации

Для обеспечения точности при выполнении работ, долговечности оснастки, инструмента и оборудования рекомендуется следовать правилам безопасной эксплуатации:

Подбор патрона осуществляйте по минимальному и максимальному диаметру хвостовика инструмента.
При выборе патрона учтите его конструкцию, особе внимание уделите способам соединения со шпинделем (номеру конуса) и фиксации инструмента.
Используйте различные переходные конусные втулки для фиксации патрона и инструментов. При установке убедитесь в чистоте поверхности конуса.
Перед сверлением отметьте керном центр будущего отверстия.
При подборе сверла учтите вибрацию патрона, что увеличивает получаемый диаметр на 0,05 – 0,3 мм

Для высокоточного сверления используйте прецизионные патроны.
Применяйте тиски, призмы и прочие фиксаторы для обрабатываемых деталей.
Используйте СОЖ для охлаждения инструмента и продления срока его эксплуатации.
При сверлении отверстий большого диаметра используйте инструмент меньшего размера с последующим рассверливанием.

Нарезание внутренней резьбы магнитным сверлильным станком

Для нарезания внутренней резьбы магнитным сверлильным станком потребуются такие инструменты, как метчик и резьбонарезной патрон с необходимыми предохранительными головками, которые, как правило, входят в резьбонарезной набор. При отсутствии резьбонарезного набора можно воспользоваться прямым переходником с метчика на Weldon, но в таком случае есть риск поломки инструмента. Также непосредственно перед процессом нарезания, необходимо предварительно просверлить отверстие в детали соответствующего диаметра.

Метчик — это специальный инструмент для нарезания внутренней метрической резьбы в сквозных и глухих отверстиях. Как правило, метчики идут комплектом по две штуки: один черновой — для первичного нарезания резьбы, другой чистовой — для финишной обработки отверстия. Отличие одного метчика от другого в том, что режущая поверхность чернового метчика выражена не так ярко, как чистового.

Черновой и чистовой метчики

Важно! Метчики должны быть изготовлены из качественного материала! У дешевого китайского инструмента режущая кромка быстро затупится, нарезать резьбу не получится. Метчик просто застрянет в материале, т.к. сработает механизм защиты в предохранительной вставке

С его извлечением проблем будет намного больше, чем с покупкой нового инструмента

сработает механизм защиты в предохранительной вставке. С его извлечением проблем будет намного больше, чем с покупкой нового инструмента.

Резьбонарезной патрон и предохранительные вставки Для нарезания резьбы потребуется резьбонарезной набор. Такой набор включает в себя резьбонарезной патрон с хвостовиком конус Морзе и комплект быстросменных вставок (втулок) для установки метчиков. В патроне имеются системы защиты от перегрузки и осевой компенсации шага резьбы. Вставки имеют механизм регулировки крутящего момента, что позволяет предотвратить поломку инструмента (при увеличении момента метчик останавливается), а так же выполнить качественную резьбу. Вставки имеют удобный механизм быстрой смены метчика обеспечивая при этом его надежную фиксацию. Резьбонарезной патрон применяется в магнитных сверлильных станках как с реверсом вращения шпинделя, так и без него. Разница в том, что магнитный сверлильный станок с реверсом обеспечивает переключение с правого вращения на левое, что позволяет удобно вывести метчик обратно из отверстия, не вынимая его из патрона.

Набор резьбонарезной M12-M24 с предохранительными вставками

Какого диаметра брать сверло под отверстие, в котором будем нарезать резьбу?

Подходящий диаметр сверла подбираем в зависимости от диаметра резьбы и ее шага. Рекомендуемые значения диаметров отверстий приведены в конце статьи.

Процесс нарезания резьбы

Для глухой резьбы необходимо включить правое вращение и «утопить» метчик в отверстии, после его остановки — переключить направление вращения на левое и метчик плавно выйдет обратно по своей резьбе. Без реверса такой резьбы выполнить невозможно.

Для сквозной резьбы при правом вращении проходим метчиком насквозь вниз в нужной детали, и потом переключением на левое вращение проходим медленно вверх. Для сквозной резьбы в магнитных сверлильных станках без реверса после прохода метчика, его необходимо будет извлечь вручную, прежде чем продолжить работу.

Рекомендации по процессу нарезания резьбы

Резьбу необходимо выполнять на низких оборотах. При этом нельзя делать резких движений, метчик должен идти очень плавно!

Обязательно следует обильно использовать смазывающую охлаждающую жидкость (концентрат СОЖ) в магнитных сверлильных станках с интегрированной системой ее подачи, или же смазывать извне специальными воском, пастой или пеной.

Конструктивные особенности

Процесс резьбонарезания при применении токарных и сверлильных, фрезерных станков, когда обработка проводится человеком, а не программой, очень сложен. Только мастера высокой квалификации могут создавать резьбу с указанными параметрами согласно ГОСТ. Когда стало возможно использовать резьбонарезные патроны с головками, процесс создания резьбы метчиками несколько упростился. Это связано со следующими особенностями конструкции:

Система осевой компенсации – проводит компенсирование показателя разности между установленной подачей и шагом установленного метчика. Рассматриваемая особенность дают возможность применять сверлильные станки для создания резьбовой поверхности в цилиндрическом теле согласно ГОСТ.
Установленная внутри предохранительная муфта проводит регулировку показателей передаваемого крутящего момента. Муфта шариковая. Подобный предохранительный элемент позволяет настроить наиболее оптимальный режим обработки для различных сплавов. Если требования, указанные по ГОСТ, требуют большой точности, крутящий момент уменьшают, скорость обработки падает, но достигается более высокая точность

Кроме этого важно учитывать то, из какого материала изготовлены метчики. Уменьшение крутящего момента – мера, позволяющая защитить метчик от поломки.

Резьбонарезные предохранительные головки с метчиками

Как нарезать резьбу в отверстии, используя магнитный сверлильный станок

Для нарезания резьбы в отверстии магнитным сверлильным станком используются метчики и резьбонарезной патрон, или держатель метчика. Мы рекомендуем использовать специальный резьбонарезной патрон с предохранительными головками, потому как при нарезании резьбы есть риск поломки метчика в заготовке и выхода из строя оборудования от возникшей нагрузки. В процессе нарезания резьбы в резьбонарезном патроне идет ограничение крутящего момента и срабатывает предохранительный механизм при заклинивании метчика.

Метчики

Метчик – это резьбонарезной металлорежущий инструмент. Для нарезания резьбы в отверстиях с помощью магнитных сверлильных станков вы можете использовать метчики:

• машинно-ручные, они же однопроходные, то есть резьба нарезается с первого раза;
• ручные, состоящие из комплекта 2 или 3 шт. Первый номер в комплекте необходим для черновой, а последний — для чистовой нарезки резьбы.

В зависимости от обрабатываемой детали на метчике, форма канавок

может быть прямой или винтовой и с укороченными канавками,расположение зубьев по одной линии или в шахматном порядке. Универсальные конструкции метчиков в мягких и твердых сплавах использоваться не могут. Метчики для глухих отверстий имеют спиральные канавки, что позволяет легко выводить стружку наверх. У метчика для сквозных отверстий прямая канавка.

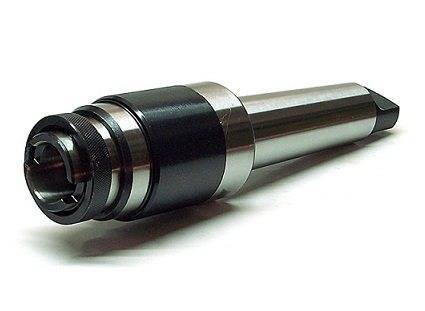

Резьбонарезной патрон

Резьбонарезной патрон предназначен для нарезания резьбы метчиком.

Состоит собственно из патрона, с коническим хвостовиком и набора предохранительных резьбонарезных головок, настроенных под необходимое усилие нарезаемой резьбы. Учтите конусность станка при подборе патрона. Резьбонарезной патрон имеет компенсацию по длине инструмента, те нет необходимости давить на метчик при работе. Метчик в патроне надежно фиксируется и легко устанавливается.

Патрон предполагает систему защиты от перегрузок и осевую компенсацию шага резьбы. При увеличении крутящего момента метчик останавливается, патрон прокручивается.

Из плюсов резьбонарезного патрона выделим следующие:

• быстрота смены метчика вместе с предохранительной головкой,
• защита от поломки и метчика и двигателя магнитного станка,
• нарезать резьбу может мастер, не имеющий высокой квалификации.

Соответствие диаметра отверстия необходимой резьбе

Для того, чтобы просверлить правильный диаметр отверстия под нужную резьбу, воспользуйтесь сводными таблицами. Ниже приводим стандартную таблицу соответствия метчиков и диаметров отверстий для внутренней метрической резьбы.

Реверсивный станок на магнитном основании AT-S SU-48R

Оснащен электронным реверсом, который позволяет нарезать резьбу и в глухих, и в сквозных отверстиях.

Магнитные сверлильные станки могут применяться для выполнения нескольких задач. В некоторых случаях показатель их функциональности зависит от оснастки. Для нарезания резьбы в сквозных отверстиях вы можете использовать любые магнитные сверлильные станки. Для глухих отверстий нужна опция реверса.

Многофункциональный магнитный станок SU-48R промышленного назначения отличается особыми преимуществами:

• наличие реверса,
• двухскоростной привод со шпинделем Конус Морзе 2,
• малый размер,
• легкий вес,
• высокая эффективность,
• плавная регулировка скорости.

Помимо этого мощный двигатель поддерживает постоянную мощность, имеет механизм плавного пуска, электронное ступенчатое управление скоростью и систему предохранения от перегрузки.

Редуктор привода станка имеет масляную ванну, что обеспечивает лучшую смазку, своевременное охлаждение и увеличивает срок службы станка. Пониженная передача и наличие реверса позволяют нарезать с помощью станка резьбу в сквозных и глухих отверстиях. Станок может выполнять несколько функций: сверление корончатыми и спиральными сверлами, резьбонарезание в глухих и сквозных отверстиях и снятие фаски отверстия зенкером. Особые положительные отзывы в условиях пониженной t °C.

Подробнее о станке

Нарезание резьбы в отверстии

• используйте низкие обороты,
• старайтесь вводить метчик в металл плавно и постепенно, после закрепления метчика в отверстии нарезание продолжится постепенно за счет компенсации в резьбонарезном патроне;
• глухая резьба выполняется только на станках с реверсивным ходом. После прохода метчиком глухого или сквозного отверстия, включите реверс и выведите метчик,
• после исполнения резьбы в сквозном отверстии на безреверсивном станке извлеките метчик и затем поднимите привод.
• ВСЕГДА: используйте охлаждающие и смазывающие средства.

Серия SFM

Конструкция данных патронов без механизма компенсации, специально разработана для использования на многошпиндельных станках, на операциях резбонарезания в отверстиях, расположенных на небольшом расстоянии друг от друга. В связи с различными требованиями к данным патронам, они делятся на три вида:

SFM Стандартная конструкция без компенсации с относительно короткой длиной.

SFM-NP Стандартная конструкция без компенсации в осевом направлении с относительно короткой длиной. Оснащены специально разработанным механизмом компенсации в плоскости, перпендикулярной к оси инструмента, который предназначен для точного введения метчика в просверленное отверстие при возможной неточности позиционирования шпинделя.

SFM-L (DZ) Патроны этого типа имеют компенсацию в осевом направлении и компенсацию в плоскости, перпендикулярной к оси инструмента, что обеспечивает одновременно точное введение метчика в просверленное отверстие при возможной неточности позиционирования шпинделя и компенсирование рассогласования вращения шпинделя и движения подачи.

Адаптер для нарезания резьбы с помощью сверлильного станка + переходник для метчика

Сразу оговорюсь, что нарезать резьбу нужно будет вручную, а сверлильный станок здесь используется для центровки. Без станка тоже можно нарезать резьбу, но, особенно в тонком металле, метчик может «вильнуть» и резьба пойдет не так. Принцип работы прост. Метчик зажимается в патрон, деталь с отверстием располагается точно под ним. Затем нужно прижать метчик к детали и провернуть патрон. Инструменты и материалы: Для адаптера

-1 1/2 дюймовая металлическая труба; -1/2 дюймовая металлическая трубка; -Болт;

Для переходника

-1/2 дюймовый стальной стержень;

Инструмент

-Ленточная пила; -Бородок; -Дрель; -Сверла; -Метчик; -Токарный станок; -Штангенциркуль; -Пружинный зажим; -Ножовка; -Напильник; -Треугольный надфиль; -Сварочный аппарат; Шаг первый: резка трубы Труба 1 1/2 дюйма имеет внутренний диаметр, очень близкий к диаметру нижней части сверлильного патрона. Мастер отрезает 2 сантиметра трубы.

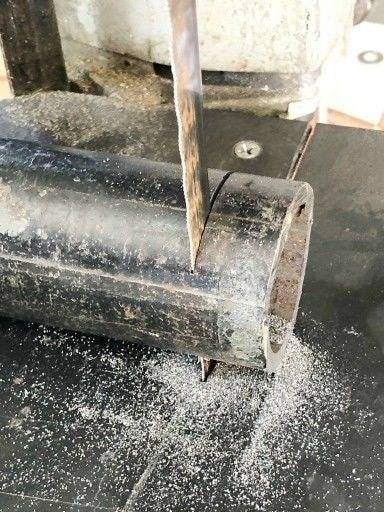

Шаг второй: токарные работы Дальше нужно обточить внутреннюю часть трубы, что бы она наделась на нижнюю часть патрона. При отсутствии токарного станка можно это сделать с помощью напильника.

Шаг третий: отверстие В боковой части кольца мастер сверлит отверстие и нарезает резьбу. Шаг четвертый: ручка Ручку мастер сделал из трубки. К трубке приварил головку болта. Теперь нужно установить метчик в патрон, а деталь зажать в тиски под метчиком. Патрон проворачивается с помощью ручки. После каждого оборота зажим ослабляется, и ручка перемещается в исходное положение.

Шаг пятый: переходник Теперь нужно сделать переходник. Дело в том, что патрон имеет три кулачка и метчик на конце четыре грани. В результате этого происходит перекос. Для изготовления переходника мастер отрезает около трех сантиметров металлического стержня.

Устанавливает переходник в патрон и маркером отмечает места расположения кулачков.

Стачивает стержень по меткам.

Точно по центру сверлит в переходнике сквозное отверстие.

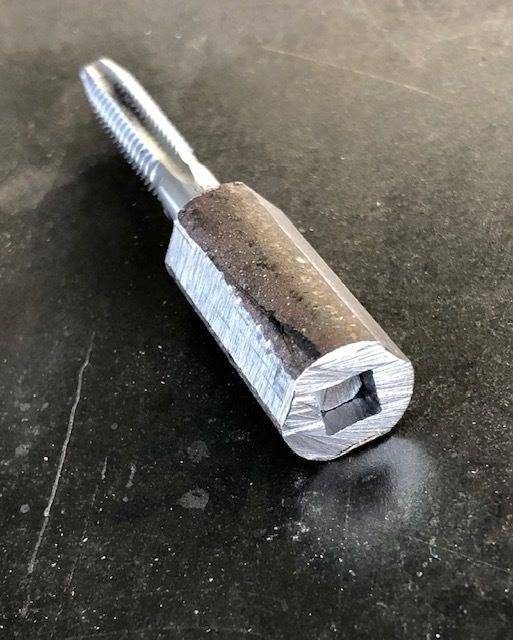

Дальше нужно надфилем сделать отверстие квадратным, ориентируясь на хвостовик метчика.

Теперь нужно метчик установить в переходник, переходник зажать в патрон сверлильного станка, и можно нарезать резьбу. Такой переходник имеет и существенный недостаток, если хвостовик метчика будет другого размера, то его уже нельзя будет установить в переходник. Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Возможности применения

Сверлильные патроны применяются для фиксации металлорежущего инструмента с хвостовиком диаметром до 20 мм. Конструкция и разнообразие вариантов исполнения оснастки позволяет использовать её для целого ряда технологических операций:

• Сверление отверстий в деталях. Возможна резка как сквозных отверстий, так и глухих требуемой длины.
• Рассверливание заранее просверленных отверстий под больший диаметр.
• Уменьшение шероховатости внутренней поверхности отверстия путем зенкерования.
• Развертка отверстий конической и цилиндрической формы.
• Подготовка фасок и выемок под шайбы и потайные головки путем зенкования.
• Раскатка отверстий с помощью оправки и закаленных тел качения (шариков и роликов) для получения плотной и гладкой поверхности с малой шероховатостью.
• Нарезание резьб метчиком на всю глубину или на её часть.
• Подрезание торцов для получения ровной поверхности под прямым углом к оси отверстия.

Также возможно развальцовывание полых заклепок и многие другие металлорежущие операции.

Патроны резьбонарезные с автоматическим реверсом

Фото	Название	Цена	Количество
	Патрон резьбонарезной КМ 2 для метчиков М3-М12	В наличии	4 200 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 2 для метчиков М3-М16	В наличии	4 400 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 2 для метчиков М3-М10 с набором предохранительных головок	В наличии	11 600 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной с автоматическим реверсом КМ 2 для метчиков М3-М12 «SOVIS»	В наличии	18 960 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 3 для метчиков М3-М12	В наличии	4 200 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 3 для метчиков М3-М16	В наличии	4 400 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 3 для метчиков М3-М10 с набором предохранительных головок	В наличии	11 600 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной с автоматическим реверсом КМ 3 для метчиков М3-М12 «SOVIS»	В наличии	18 960 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной с автоматическим реверсом КМ 3 для метчиков М10-М20 «SOVIS»	В наличии	27 000 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 3 для метчиков М12-М24 с набором предохранительных головок	В наличии	17 260 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 4 для метчиков М3-М12	В наличии	4 200 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 4 для метчиков М3-М16	В наличии	4 700 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 4 для метчиков М3-М10 с набором предохранительных головок	В наличии	11 600 руб. (с НДС)	В корзину Сравнить
	Патрон резьбонарезной КМ 4 для метчиков М12-М24 с набором предохранительных головок	В наличии	17 260 руб. (с НДС)	В корзину Сравнить
	Головка предохранительня М3 для метчиков по DIN371	В наличии	1 280 руб. (с НДС)	В корзину Сравнить
	Головка предохранительня М3,5 для метчиков по DIN371	В наличии	1 280 руб. (с НДС)	В корзину Сравнить
	Головка предохранительня М4 для метчиков по DIN371	В наличии	1 280 руб. (с НДС)	В корзину Сравнить
	Головка предохранительня М5-М6 для метчиков по DIN371	В наличии	1 280 руб. (с НДС)	В корзину Сравнить
	Головка предохранительня М8 для метчиков по DIN371	В наличии	1 280 руб. (с НДС)	В корзину Сравнить
	Головка предохранительня М10 для метчиков по DIN371	В наличии	1 280 руб. (с НДС)	В корзину Сравнить
	Головка предохранительня М10 для метчиков по DIN376	В наличии	1 280 руб. (с НДС)	В корзину Сравнить
	Головка предохранительня М12 для метчиков по DIN376	В наличии	1 280 руб. (с НДС)	В корзину Сравнить
	Головка предохранительня М14 для метчиков по DIN376	В наличии	1 700 руб. (с НДС)	В корзину Сравнить
	Головка предохранительня М16 для метчиков по DIN376	В наличии	1 700 руб. (с НДС)	В корзину Сравнить
	Головка предохранительня М18 для метчиков по DIN376	В наличии	1 700 руб. (с НДС)	В корзину Сравнить
	Головка предохранительня М20 для метчиков по DIN376	В наличии	1 700 руб. (с НДС)	В корзину Сравнить

В полной мере реализовать возможности современных станков можно только с помощью качественной оснастки. Резьбонарезной патрон с системой автоматического реверса — элемент, применяемый для точного позиционирования и удержания метчика при формировании резьбы. Устройства совместимы как со стандартными токарными и сверлильными станками, так и с обрабатывающими центрами.

Преимущества специализированной оснастки для нарезания резьбы:

• высокая точность и повторяемость операций;
• возможность быстрой смены режущего инструмента;
• удешевление производственного процесса благодаря возможности привлечения к работам станков, не предназначенных для нарезания резьбы;
• невысокие требования к квалификации оператора.

Реверсивные резьбонарезные патроны обладают еще одним важным достоинством. В такой оснастке используется механизм, автоматически включающий обратную подачу при достижении заданной глубины. Современные системы реверса надежны, долговечны и не требуют обслуживания.

Патрон сверлильный

Сверлильный патрон – это основной элемент оснастки сверлильных и токарных станков, а также электрического, пневматического и ручного инструмента, предназначенный для крепления металлорежущего инструмента с цилиндрическим хвостовиком на шпиндель. В основном это сверла различного диаметра, а также развертки, зенкера, фрезы, метчики и другой инструмент.

Конструкция сверлильных патронов

Если рассматривать конструкцию патрона кулачкового типа, то он включает следующие основные элементы:

• корпус;
• гайка с обоймой;
• винтовой хвостовик с левой резьбой;
• шарикоподшипник между гайкой и хвостовиком;
• кулачки.

В обойме профрезерованы три паза с кулачками (зажимами), также 3 Г-образных паза имеется и в верхней части винта. Последние обеспечивают подвижную радиальную связь зажимов и винта. Вращение осуществляется с помощью ключа, который входит в зубчатое зацепление с обоймой. Концевая часть ключа фиксируется в корпусе патрона.

При вращении хвостовой части винт совершает осевые движения, придавая зажимам патрона радиально-осевое перемещение. Кулачки осуществляют скольжение внутри корпуса и по бортику обоймы, обеспечивая фиксацию инструмента или освобождая его от действия сжимающих сил.

В процессе сверления хвостовик патрона проворачивается в его корпусе в направлении часовой стрелки. Тем самым на винт действует усилие затягивания, которое усиливает силу фиксации инструмента. При смене инструмента обойма вращается против часовой стрелки с помощью ключа, тем самым разжимая кулачки.

Виды фиксации инструмента

Существует несколько основных видов фиксаторов инструмента для сверлильных станков:

• Трехкулачковый патрон для зажима цилиндрического хвостовика.
• Двухкулачковый патрон. Применяется при малых нагрузках для инструментов небольшого диаметра.
• Быстросменные устройства с коническим хвостовиком.

• Самоустанавливающиеся фиксирующие устройства. Применяются для расточки предварительно просверленных отверстий.
• Предохранительные фиксаторы применяются для работы с метчиками при подготовке резьб.
• Реверсивные патроны для сверлильных станков. Применяются при нарезании резьбы на оборудовании без обратного вращения шпинделя.

Возможности применения

Сверлильные патроны применяются для фиксации металлорежущего инструмента с хвостовиком диаметром до 20 мм. Конструкция и разнообразие вариантов исполнения оснастки позволяет использовать её для целого ряда технологических операций:

• Сверление отверстий в деталях. Возможна резка как сквозных отверстий, так и глухих требуемой длины.
• Рассверливание заранее просверленных отверстий под больший диаметр.
• Уменьшение шероховатости внутренней поверхности отверстия путем зенкерования.
• Развертка отверстий конической и цилиндрической формы.
• Подготовка фасок и выемок под шайбы и потайные головки путем зенкования.
• Раскатка отверстий с помощью оправки и закаленных тел качения (шариков и роликов) для получения плотной и гладкой поверхности с малой шероховатостью.
• Нарезание резьб метчиком на всю глубину или на её часть.
• Подрезание торцов для получения ровной поверхности под прямым углом к оси отверстия.

Также возможно развальцовывание полых заклепок и многие другие металлорежущие операции.

Общие правила эксплуатации

Для обеспечения точности при выполнении работ, долговечности оснастки, инструмента и оборудования рекомендуется следовать правилам безопасной эксплуатации:

Подбор патрона осуществляйте по минимальному и максимальному диаметру хвостовика инструмента.
При выборе патрона учтите его конструкцию, особе внимание уделите способам соединения со шпинделем (номеру конуса) и фиксации инструмента.
Используйте различные переходные конусные втулки для фиксации патрона и инструментов. При установке убедитесь в чистоте поверхности конуса.
Перед сверлением отметьте керном центр будущего отверстия.
При подборе сверла учтите вибрацию патрона, что увеличивает получаемый диаметр на 0,05 – 0,3 мм

Для высокоточного сверления используйте прецизионные патроны.
Применяйте тиски, призмы и прочие фиксаторы для обрабатываемых деталей.
Используйте СОЖ для охлаждения инструмента и продления срока его эксплуатации.
При сверлении отверстий большого диаметра используйте инструмент меньшего размера с последующим рассверливанием.

Действующие ГОСТы

Определяет основные размеры и прочие параметры трехкулачковых сверлильных патронов ГОСТ 8522. Быстросменную оснастку регулирует ГОСТ 14077-83. Также существуют и другие стандарты, определяющие параметры всех типов сверлильных патронов.
