Рекомендации по выбору заклепочника
Принцип работы
. Современные заклепочники отличаются способом развальцовки соединительного элемента.
- Вытяжные модели требуются для заклепок, состоящих из трубчатого корпуса и стержня с шаровидным кончиком. Инструмент захватывает тонкий конец стержня, протягивая его через трубочку. Шарик развальцовывает заклепку, а когда он упрется в основание, произойдет обламывание стержня. Соединение получается не только прочным, но и герметичным.
- Винтовые устройства работают по другому принципу действия. Внутри корпуса заклепки имеется резьба. В головку заклепочника вставляется винт, после чего он вкручивается в полую заклепку. Когда инструмент упрется в основание, край заклепки начинает подтягиваться и расширяться. После полной развальцовки с помощью функции реверс винт выкручивается из заклепки. При таком монтаже место соединения получается не герметичным.
- Пистонные заклепки применяются при работе с кожей или тканями. Они не предназначены для высоких нагрузок. Клепальник развальцовывает трубочку за счет конусообразной насадки. Соединение получается не герметичным.
Тип привода.
Существует несколько типов заклепочников, отличающихся приводом.
- Механические или ручные модели отличаются доступной ценой, простотой и компактностью. Установка заклепки осуществляется путем сжатия только кисти или усилием двух рук. Чаще всего физической силы человека хватает для работы с вытяжными заклепками диаметром до 5 мм. Такие изделия покупают обычно для бытового применения.
- Когда в течение дня необходимо установить сотни заклепок, то даже самый сильный мужчина почувствует приличную усталость рук. В этом случае на выручку приходят электрические заклепочники. Достаточно нажать кнопку «пуск», и всю работу по установке заклепки сделает электроприбор. В этой категории есть сетевые модели, которые подключаются к розетке 220 В, и аккумуляторные, работающие от энергии встроенной батареи. Выбор зависит от оснащения рабочего места. Например, на стройке или вдали от населенных пунктов оптимально выглядит аккумуляторный клепальник. А вот в гараже или мастерской можно комфортно пользоваться сетевым прибором.
- Самым производительным и надежным видом заклепочников являются устройства с пневмоприводом. Они применяются исключительно профессионалами. Для работы этих приборов требуется сжатый воздух.
Оснащение инструмента
. Чтобы работать с заклепками разных диаметров, заклепочник оснащается дополнительными насадками. Обычно производители находят место на корпусе или на ручке, где надежно фиксируются сменные головки или винты. Чем больше будет в комплекте насадок, чем шире область применения инструмента.
Комплектация.
При покупке инструмента следует обратить внимание на комплектацию клепальника
- Кейс или чемодан позволит хранить и транспортировать не только заклепочник, но оснастку, метизы, ключ и прочие мелочи.
- Для вытяжных моделей полезным устройством будет контейнер для сбора отломанных стержней.
- Необходимым элементом при смене насадок является специальный ключ.
- В случае аккумуляторных моделей полезным будет иметь 2 батареи.
В наш обзор попали 14 лучших заклепочников. Все модели реализуются в отечественной торговой сети. При распределении мест редакция журнала simplerule опиралась на мнение экспертов, учитывая отзывы российских пользователей.
Рейтинг лучших моделей
Мы подобрали для вас разные аккумуляторные заклепочники. При составлении рейтинга мы руководствовались их качеством, отзывами реальных покупателей и характеристиками. Так как у людей разные потребности, мы брали инструмент с разными эксплуатационными характеристиками, который находится в разных ценовых категориях. Таким образом, можно выбрать самый подходящий вариант.
Time-Proof 500
Первым в нашем рейтинге выбран электрозаклепочник Time-Proof 500. Это недорогой заклепочник для вытяжной клепки. По своим характеристикам он находится на среднем уровне — во многом уступает дорогим моделям, но при этом превосходит дешевые аналоги. Его характеристики идеально подойдут для домашнего использования. Более того, иногда можно пользоваться им и для более сложных задач, но в таком случае инструмент будет работать на пределе. Для редкого использования он подойдет, но вот с частыми серьезными работами инструмент может не справиться. Цена — 200 долларов.
| Вес | 2,5 кг |
| Мощность | 400 Вт |
| Сила тяги | 8000 Н |
| Скорость клепки | 2 секунды/заклепка |
| Диапазон толщины материалов | От 3 до 5 мм |
MILWAUKEE M12 BPRT-0
Этот аккумуляторный заклепочник находится в бюджетной ценовой категории. Он хорош своей универсальностью (подходит для работы с разными поверхностями разной толщины). Кроме того, у него продуманный дизайн, благодаря чему им удобно пользоваться. К примеру, он комплектуется встроенным светодиодом, который будет освещать рабочую поверхность в темноте.
| Вес | 1,8 кг |
| Напряжение | 12 В |
| Сила тяги | 9000 Н |
| Скорость клепки | 2 секунды/клепка |
| Диапазон толщины материалов | 2,4 — 4,8 мм |
METABO NP 18 LTX BL 5.0
Электрозаклепочник от известного немецкого производителя. Стоит недешево, но цена компенсируется его европейским качеством и характеристиками. У него высокая мощность, очень емкий аккумулятор и удобная эргономика. Работать можно одной рукой, при этом рука не устает даже после нескольких десятков заклепок подряд. Подойдет для ежедневного профессионального использования. Цена — 750 долларов.
| Вес | 2 кг |
| Напряжение | 18 В |
| Сила тяги | 10 000 Н |
| Скорость клепки | 2 секунды/клепка |
| Диапазон толщины материалов | 2,4 — 5.0 мм |
MESSER ERA-M4-10
Первый заклепочник в списке, который предназначен для резьбовой клепки. Специфичный инструмент, который предназначен для решения не связанных с бытом задач: клепки толстых металлов, листовой стали. Поддерживает заклепки размером М4 — М10. Из-за специфики резьбовых соединений, Messer работает на большой мощности. Из-за этого пользоваться им можно от сети. Цена — 400 долларов.
| Вес | 1,65 кг |
| Напряжение | 220 В |
| Сила тяги | 750 кгс |
| Скорость клепки | 2 секунды/клепка |
| Диапазон толщины материалов | М4 — М10 (резьба) |
Toptul KPRA0306E
Универсальный аккумуляторный заклепочник. Предназначен для работы как с тонким, так и толстым материалом. Емкий аккумулятор, который полностью заряжается за один час. Подходит как для домашнего использования, так и для мастеров. Цена — 550 долларов.
| Вес | 2 кг |
| Напряжение | 18 В |
| Сила тяги | 8 000 Н |
| Скорость клепки | 2 секунды/клепка |
| Диапазон толщины материалов | 3,2 — 6,4 мм |
TOPTUL KPNA0510E
Электрозаклепочник для резьбовых соединений. По своим характеристикам практически полностью повторяет предыдущий (производитель один и тот же — TOPTUL). Единственная существенная разница — тип заклепок, с которыми он работает. Цена — 900 долларов.
| Вес | 2 кг |
| Напряжение | 18 В |
| Сила тяги | 8 000 Н |
| Скорость клепки | Регулируемая |
| Диапазон толщины материалов | M5 — M10 |
Резьбовой заклепочник
Во время деформации фиксатора задачей заклепочника является сохранение внутренней резьбы. Если этого не сделать, тогда инструмент невозможно будет извлечь обратно. Резьбовой заклепочник можно использовать не только для металлических, но и для пластиковых заготовок. Это связано с минимальной нагрузкой, которую оказывает фиксатор после деформации на материал. В современной практике применяются ручные и пневматические заклепочники.
Резьбовые фиксаторы можно найти в ассортименте многих производителей инструмента. Чаще всего встречаются заклепочники с ручным механизмом фиксации. Это связано с их относительной дешевизной. Усилие им прикладывается по принципу рычага. Благодаря удлиненным рукояткам и механизму усилие от мышц пользователя передается на крепежный элемент. При желании заклепочник для резьбовых заклепок можно собрать самостоятельно, т. к. его механизм не слишком сложный. Среди ручных экземпляров выделяют:
Первый подходит для заклепок, диаметр которых не превышает 5 мм, а второй для заклепок в 6,4 мм. Это связано максимальным усилием, которое можно приложить к конкретному инструменту. Пневматические заклепочники часто используются на производствах. Они дают возможность в несколько раз увеличить скорость обработки деталей. Но такой прибор требует дополнительные модули для нормального функционирования. Основным является компрессор для нагнетания сжатого воздуха.
Способ использования
Работа с таким заклепочником не требует особых навыков и умений, важно просто понимать принцип. Первым этапом идет подготовительный
Его задачей является приведение поверхности деталей в требуемое состояние. Чтобы фиксация была надежной, поверхности должны быть ровными и прилегать друг к другу без щелей. В некоторых случаях понадобится использование шлифовальной машины или напильника, чтобы убрать остатки краски или заусенцы. Следующим шагом делается отметка в месте, где будет располагаться отверстие. Для этого можно использовать чертилку и кернер, который создаст небольшое углубление для сверла, чтобы оно не соскакивало со своего места.
Далее сверлится отверстие. Это ответственный этап, т. к. оно должно быть строго перпендикулярным без перекосов. Если не соблюсти этого требования, тогда будет сложно вставить заклепку
Важно правильно подобрать сверло. Его диаметр должен быть несколько больше диаметра заклепки
Если есть необходимость в установке заклепки с диаметром в 6,4 мм, тогда сверло должно быть 6,2 мм. Длина заклепки должна быть на несколько миллиметров больше ширины деталей, которые будут фиксироваться. Головка заклепочника помещается внутрь и производится сжатие крепежа. Усилие должно быть максимальным, чтобы фиксация была надежной. Обзор такого инструмента можно посмотреть ниже.
Самостоятельная сборка инструмента
Нет особых сложностей в сборке резьбового заклепочника своими руками. Для этого понадобится болт и гайка. Резьба болта должна иметь такой шаг и диаметр, чтобы свободно заходить в заклепку. Гайка фиксируется на болт, чтобы ее не заклинило во время работы, можно использовать небольшой подшипник, который также надевается на болт. Суть использования сводится к тому, что болт помещается внутрь заклепки. Гайка откручивается до тех пор, пока не зафиксирует головку заклепки, после этого необходимо начинать вращение болта. По мере его прохождения заклепка будет сжиматься и фиксировать детали. Чтобы было проще пользоваться инструментом, можно взять болт с внутренней шестигранной головкой, в которую можно вставить рычаг.
Недостатком такого прибора является сложность его использования. В некоторых случаях болт может заклинить в крепеже и его сложно будет выкрутить. Такой эффект появляется в тех случаях, когда болт изготовлен из мягкого материала. Самодельный резьбовой заклепочник отлично подойдет для одноразового применения. Если есть потребность постоянной работы с резьбовыми заклепками, тогда лучше обзавестись заводским инструментом. Видео о самодельном заклепочнике есть ниже.
Как выбрать заклепочник: производители и цены
При выборе конкретной модели многие опираются на цены. Вот только разброс очень большой — есть очень дешевые и, практически один в один по внешнему виду, но в разы дороже. Даже в десятки раз дороже. Сразу стоит сказать, что даже для разовых работ, покупать совсем дешевый заклепочник — слишком рисковать. Он может совсем не работать или работать через пень-колоду.
Если вы хотите только заклепать забор, например, даже в этом случае вам придется установить не одну сотню заклепок. Если придется разбирать инструмент после каждых 2-3 заклепок, вам это точно не понравится
Чтобы выбрать заклепочник, который работает нормально, обращайте внимание на средний ценовой диапазон
- Stanley MR 99. Stanley — старейшая американская компания.
- NOBUS. Недорогой инструмент, надежно работает.
- Gesipa. Известная фирма, но не все ее хвалят. Однозначно есть более дешевые, работающие, как минимум, не хуже.
- YATO справляется со стальными заклепками лучше, чем китайские с алюминиевыми.
- Чтобы можно было оценить разброс цен:
- NWS — немецкая контора. Качество инструмента на высоте.
- Topex. В некоторых моделях понравилась возможность переставлять «носик» на 90 градусов. Удобно, если приходится работать в труднодоступных местах.
- KRAFTOOL. Весь инструмент хорош и клепальники тоже.
Если вы предполагаете использовать заклепочник в профессиональной деятельности, выбирать надо подороже. Фирму — по своему усмотрению, но из категории профессиональных или полупрофессиональных моделей. Возможно, они не отличаются конструктивно, но имеют больший ресурс, срок службы. То есть, сделаны более надежно и качественно. И этим объясняется разница в цене — использованы более дорогие/качественные материалы.

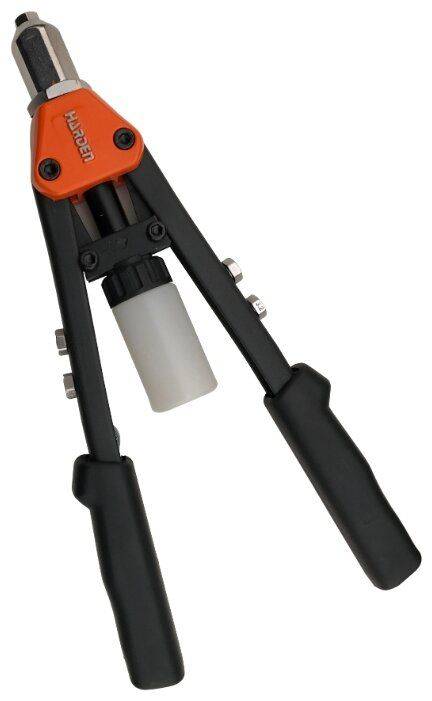

Заклепочник гармошка жабка принцип его применения
Принцип работы заклепочника гармошки достаточно простой и незамысловатый
При его использовании важно учитывать, что для склепывания должно быть достаточно свободного места. Длина инструмента в разжатом положении достигает 80 см
Принцип применения инструмента следующий:
- Для начала необходимо установить в прибор заклепку шпилькой внутрь
- Полностью разжать рукоятку
- Установить заклепку в отверстие
- Произвести сжатие механизма в виде гармошки
- Извлечь из патрона инструмента оставшуюся шпильку
Подробное видео описание ниже.
https://youtube.com/watch?v=gwOmr_n7vQE%3F
Достоинство жабки в том, что оператору необходимо меньше прилагать усилия, чем при работе с инструментом, имеющий одну подвижную и неподвижную рукоятку.
Техника скрепления деталей

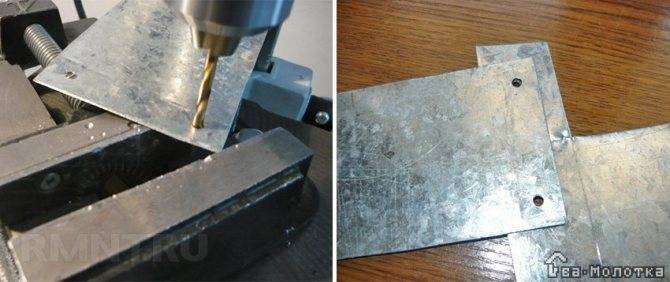

Для скрепления двух деталей в них должны быть изготовлены отверстия с общим просветом. Это, по сути, единственный способ позиционировать детали относительно друг друга, поэтому если требуется точная подгонка, поступают следующим образом. Сначала отверстия по точной разметке изготавливают на одной стороне соединения, затем детали прочно скрепляют струбцинами и сверлят насквозь.
На практике подобная точность требуется редко, гораздо важнее правильно выбрать диаметр отверстия. Он должен быть на 2–3 десятых больше толщины втулки заклепки, при этом задиры и следы сверления нужно зачистить, но только без зенковки.
В сквозное отверстие вставляют заклепку и с помощью инструмента вытягивают сердечник наружу. Шарик деформирует выступающую часть гильзы, образуя складки, которые прижимают детали к бортику головки и надежно их скрепляют. Стержень сердечника имеет проточку, поэтому при избыточном усилии пруток отрывается, при этом шарик оказывается надежно зажатым в складках гильзы.
В реальности одна из соединяемых деталей часто имеет фабричную перфорацию, поэтому диаметр заклепки, как и ее длину, подбирают по месту, а не наоборот. Если диаметр отверстия будет значительно больше, велика вероятность того, что заклепка просто продавится внутрь и должного сжатия не обеспечит. Напротив, если размер отверстия слишком маленький, это затруднит вставку в него заклепки и замедлит монтажный процесс.
Длина втулки заклепки должна быть на 6–8 мм больше общей толщины соединяемых деталей. Если заклепка будет короче, шарик не обожмется со всех сторон и отвалится, а слишком длинный хвост гильзы лопнет при деформации.
Обзор 3 лучших моделей
POP PS 15
- Производитель —POP (Англия);
- Стоимость: 2.750 руб;
- Рекомендуемые клепки – до 5мм;
- Вес — 600 гр;
- Размер – 24,5 см;
Модель для вытяжных клёпок. Лёгкая и удобная. Алюминиевый прочный корпус. Эргономичные рукоятки для удобного захвата. В комплекте — заклепочные патроны (2,4; 3,2; 4,0; 4,8/5,0), монтажный ключ.

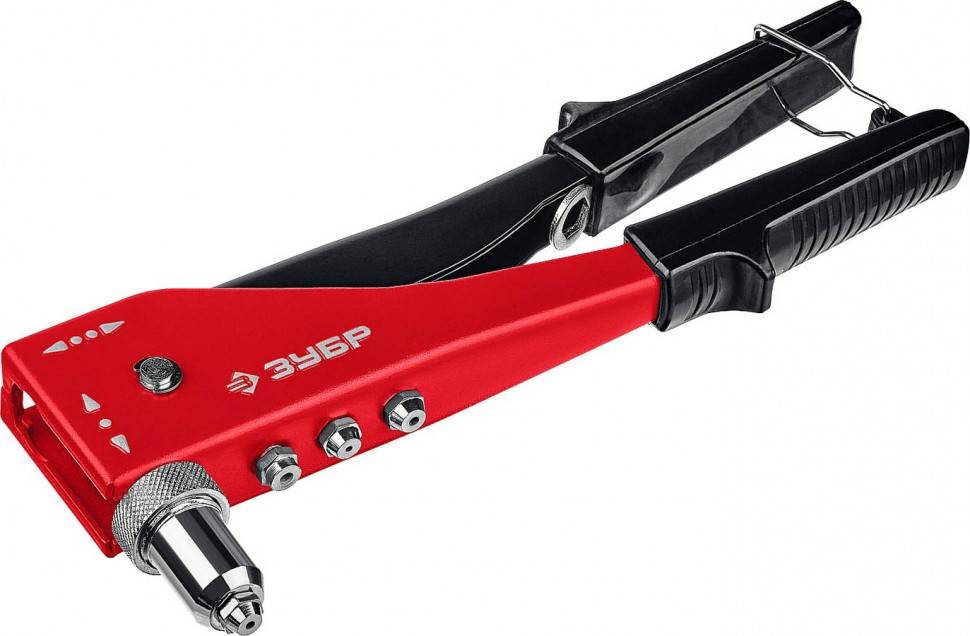

ЗУБР МАСТЕР- 31195
- Производитель —Тайвань;
- Бренд – Россия;
- Стоимость: 1.450 руб;
- До 4,8 мм рекомендуемые клепки;
- Вес — 700 гр;
- Габариты — 0x 12,7 x 35,5 см.
Модель для вытяжных клёпок. Головка поворотная на любой градус. Литой силуминовый корпус. Инструмент прочный, надёжный, удобный.
KRAFTOOL INDUSTRIE 31182
- Бренд – Германия;
- Производитель —Тайвань;
- Стоимость: 6.100 руб;
- Рекомендуемые клепки до 6,4мм;
- Работа с вытяжными и резьбовыми элементами.
- Вес – 3,04кг;
- Габариты – 5,5 x 39,0 x 24,0 см.
Данная модель работает как с вытяжными, так и резьбовыми клёпками. Возможна работа в двуручном варианте. Складная конструкция убирается в кейс.
Как выбрать качественный прибор
Почему актуальным остается вопрос, как выбрать заклепочник? Ведь несмотря на то, что инструмент относится к категории ручных, он имеет достаточно высокую стоимость. Чтобы сэкономить, многие покупатели решаются на отчаянный шаг — выбирают дешевые модели. В итоге прибор очень быстро выходит из строя, и получается, что деньги были потрачены впустую. Не стоит также покупать дорогие модели, так как окажется, что инструмент попросту будет большую часть времени лежать на полке в гараже. Что учитывать при выборе ручного заклепочника — имеются такие нюансы:
Материал корпуса прибора — не покупайте пластиковые модели. Как бы красочно их не описывали производители и продавцы, но такие инструменты являются игрушкой, которые подходят только для детей. Выбирать устройства нужно только из качественной стали. Тип используемой стали добросовестные производители указывают в техническом описании
Сколько весит инструмент — хороший резьбовой заклепочник имеет соответствующий вес, что позволяет использовать его для соединения заклепок диаметром 12-14 мм
Комплектация — обычно хорошие и качественные приборы продаются в комплектации со сменными головками, а также расходными материалами
Кроме того, устройства располагаются в специальных пластиковых, металлических или деревянных кейсах, что упрощает не только их хранение, но и транспортировку
Производитель — это очень важно, так как сегодня на рынке появляются разные производители с неизвестной репутацией. Испытывать судьбу не рекомендуется, поэтому выбирайте заклепочники таких производителей, как Kraftool, Matrix, Gross, JTC, Stayer и другие
Это интересно! Если инструмент планируется применять часто, тогда предпочтение стоит отдать усиленным заклепочникам. Они стоят дороже обычных, однако служат дольше, и предназначены специально для длительного использования.
https://youtube.com/watch?v=LECRsPZ5oAA%3F
Делая вывод о том, какие бывают заклепочники ручного типа, надо сказать, что для домашнего использования вполне хватит стяжных моделей. Резьбовой прибор также может пригодиться, но только если планируется работать с листовой сталью. Правильное хранение и использование позволит увеличить срок службы даже бюджетной модели инструмента.
Публикации по теме
Ножовка по металлу ручная ее назначение виды и как выбирать
Как заточить зубья на ножовке по дереву самостоятельно инструкция
Виды рубанков по дереву и как правильно пользоваться инструментом
Как снять стопорное кольцо — виды и изготовление инструмента своими руками
Насадка на дрель/шуруповерт и особенности выбора
При большом фронте работ с использованием ручных заклепочников, руки очень устают. Конечно, есть аккумуляторные, но цена на них совсем не радует. А если еще и использование — только изредка, покупать электроинструмент нецелесообразно. В этом случае можно пойти на компромисс — приобрести насадку на дрель или шуруповерт для установки заклепок.
Это небольшой адаптер (насадка), который вставляется в патрон. Есть они под винтовые и вытяжные заклепки. При желании можно найти и под другие типы крепежа.
Адаптер (насадка) на дрель для установки вытяжных заклепок
Принцип работы дрели с насадкой для вытяжных заклепок не отличается — все так же инструмент тянет за штырь, потом его обрывает. Вот только обломанные «хвосты» надо самому доставать, переключая дрель на реверс. В случае использования винтовых заклепок, реверс тоже потребуется — чтобы вынуть насадку из установленного крепежа.

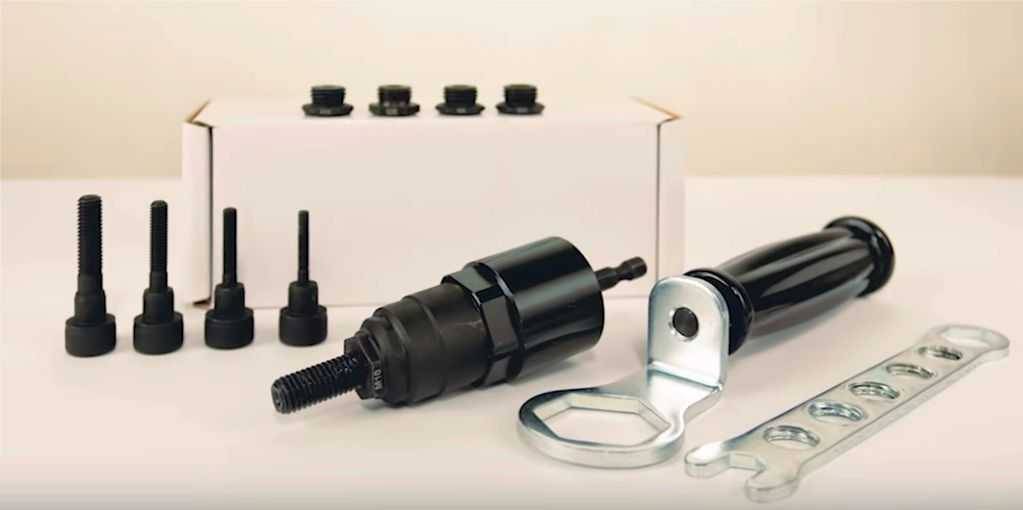

Насадка на дрель для установки винтовых заклепок
Выбор заклепочных насадок на дрель аналогичен: по типу, размерам и материалу насадок. Ну, и хвостовик должен подходить к патрону электроинструмента
Также обратите внимание на наличие ручки. Это некритичный параметр, но повышает удобство использования
Дрель с накрученной насадкой тяжела и нестабильна. Поэтому при работе надо обязательно придерживать насадку рукой, фиксируя ее положение. Чтобы не держаться за насадку, надевают ручку. В таком варианте агрегатом пользоваться удобнее, получается более точно контролировать положение.
Какие заклепочники бывают
Заклепочники для домашнего применения можно разделить на несколько категорий:
- Силовые. Инструмент приводится в действие нажатием на ручки, требует приложения физического усилия.
Силовые заклепочники — самые простые и дешевые
- Электрические. Работают по нажатию курка, обладают большей производительностью. Использовать их можно дома и на даче.
Минусом электрических заклепочников является зависимость от розетки
- Аккумуляторные. Такие модели выигрывают за счет повышенной мобильности, но при этом отличаются большой массой и высокой стоимостью.
Аккумуляторный заклепочник требует регулярной подзарядки
- Пневматические. Устройства работают в паре с производительным компрессором, предоставляют высокую скорость и мощность.
Пневматические заклепочники чаще применяют в большом строительстве
Для дома обычно покупают инструмент ручного типа. Если использовать девайс предстоит часто, можно приобрести автоматическую модель с аккумулятором.
Ремонт клёпальника. — Сообщество «Кузовной Ремонт» на DRIVE2
Да простят меня модераторы, но эта запись не совсем про кузовной ремонт, а вернее совсем не про кузовной ремонт.В течении года у меня сломался уже третий клёпальник. Не то, чтобы я покупал самый дешёвый инструмент — что было в магазине, то и покупал. Но жаба задавила бежать за четвёртым… Решил затратить вечерок на реанимацию уже имеющегося.
Для начала разобрал.
Полный размер
Губок, которые двигают захват, как не бывало.
Из листа металла 4 мм. вырезал 4 прямоугольника: 12х30 — 2 шт. и 16х30 тоже 2 шт. В прямоугольниках, которые в дальнейшем будут губками, просверлил отверстия 5 мм. Для их центровки на рукоятке сделал из болта (5 мм) ось длиной 17 мм. Собрал всё это в кучку и зажал в тисы.
Сверху положил немного подогнутый по форме ручки один из оставшихся прямоугольников и хорошенько обварил. Потом перевернул всю конструкцию и приварил последний прямоугольник, также немного подогнув по форме.
Полный размер
Вот такая получилась … (тут должно быть слово, от которого мне стыдно).
Как всё обработал болгаркой, как закруглил губки, всё это отснять в запарке забыл.
Полный размер
Но после сборки получилось вот это.
Далее провожу ходовые испытания. Надеваю каску, сажусь к верстаку, вставляю заклёпку, со всей силы давлю на педаль газа рукоятку…
Полный размер
(Голосом кота Матроскина) Заработала!
Прошу сильно не пинать, что ремонтирую копеечный инструмент, но покупать четвёртый за год я не готов.
Может кто-то решит, что качественно отремонтированный старый инструмент лучше нового ненадёжного — так я с ним согласен!
www.drive2.ru
Заклепочник ручной: устройство инструмента, принцип работы, правила использования
Заклепочник можно назвать мастером сращивания различных заготовок. Для использования в домашнем хозяйстве подойдет именно ручной инструмент. В статье можно ознакомиться с тем, как работает устройство и как им правильно пользоваться.
По какому принципу работает заклепочник ручной
Клепание всегда было сложным и трудоемким процессом с массой недостатков и различных нюансов. Не всегда можно было во время работы подступиться к обеим сторонам сращиваемых деталей, да и физическую нагрузку нужно было прикладывать немалую. О выполнении процесса в домашних условиях не было и речи.
После того как появился заклепочник ручной, имеющий компактные размеры, стало возможным надежное соединение деталей без особых физических нагрузок. Помимо этого, в устройстве инструмента нет ничего сложного и разобраться с принципом его работы может любой желающий.
Единственная манипуляция, которую потребуется выполнить мастеру – проделывание отверстия для входа клепки. После этого она очень быстро закрепляется инструментом. С помощью заклепочника крепят большинство известных кровельных материалов (например профилированный лист), а также производят фиксацию уголков, труб и т.д.
Соединения, выполненные с помощью заклепок очень надежны. Они отличаются высокой виброустойчивостью. В отличии от сварки такой крепеж никогда не лопнет внезапно. Если сравнивать заклепку с винтовым соединением, то она намного выигрывает в цене. Ведь по сути – это просто небольшой кусок мягкой проволоки.
Как устроен заклепочник ручной
Состоит заклепочник из следующих деталей:
Головки, которая надевается на сердечник заклепки. Корпуса, являющегося станиной для упора и нижней рукояткой одновременно. Верхней рукоятки. Эта часть инструмента опирается на корпус при помощи оси и выполняет функцию силового рычага. Рабочая втулка после сжатия рукояток сжимает цанговые кулачки. В результате их совместной работы стержень заклепки крепко фиксируется. Далее, с помощью тех же цанговых кулачков, стержень вытягивается из втулки. Образуется расклепанное кольцо. В то время как мастер разжимает рукоятки, конусная втулка разжимает цанговый механизм и он переходит в исходное положение. Упором для пружины является крышка. При необходимости осмотра кулачков заклепочник разбирают и ее снимают. В корпусе есть место для сменных головок. Их подбирают в зависимости от диаметра заклепки.
Если рассматривать в общем, то заклепочник представляет собой пистолет, оснащенный двумя механизмами:
пружинным; рычажным.
Каждый заклепочник имеет несколько насадок разного диаметра. Это позволяет пускать в дело элементы крепежа разной длины.
Как правильно работать с заклепочником и как подобрать расходные материалы
Работают с заклепочником так:
Детали, которые требуют соединения, прикладывают друг к другу и надежно (иногда с помощью магнита) фиксируют. Проделывают отверстие. Его диаметр должен быть на пару мм больше размеров заклепки. В получившееся отверстие вставляют расходник. На заклепочник накручивают головку, по диаметру соответствующую стержню. Насаживают инструмент до самого бортика и сжимают рукоятки. Если с первого раза стержень не оторвался, сжатие повторяют. Иногда требуется сделать несколько подходов.
Внимание! Получившаяся заклепка не герметична. Для образования непроницаемого соединения дополнительно используют силикон, герметик, шпатлевку и т.д
Металл для втулки заклепок подбирают в зависимости от того, из какого материала изготовлены нуждающиеся в крепеже детали. Обычно это мягкие виды: медь или алюминий. Они легко деформируются и не подвергаются коррозии. Вытяжной стержень изготавливают из стали.
Работа с заклепочником
Размер клепок для инструмента должен соответствовать толщине материала. Для прочности подбирают минимально возможный диаметр. К тому же, выбирая в магазине заклепочник, обязательно проверяют соответствие набора головок диаметру клепок.
Слишком длинное тело заклепки снижает прочность соединения. Опытным путем доказано, что лучше всего подходит длина на 1-1,5 см больше диаметра. Так заклепочник выполняет прочное и красивое соединение. Общая же длина тела заклепки может быть абсолютно разной. Ведь иногда нужно соединить достаточно толстые заготовки. Размеры сердечника особо не влияют на процесс. Главное здесь – его совместимость с головками.
Как пользоваться обычным клепочником правила и рекомендации
Если у вас обыкновенная модель заклепочника, то инструкция по его использованию идентична применению инструмента-гармошки. В отверстие инструмента устанавливается заклепка, предварительно подобрав необходимый патрон (в зависимости от размера шпильки). После закрепленная в патроне пистолета бобышка уплотняется в предварительное отверстие двух листовых материалов. Воздействуя на рукоятку, происходит сжатие стенки бобышки за счет вытягивания внутренней шпильки с наконечником. Стенка с обратной стороны сплющивается, осуществляя тем самым надежное соединение. Если остаются выступающие части бобышки, то их можно удалить кусачками.
Схема принципа работы ручного заклепочника показана на фото ниже.
Специалисты рекомендуют четко подходить к выбору заклепок. От их выбора зависит эффективность соединения. Если длина бобышки будет меньше, чем толщина соединяемых заготовок, то в итоге соединения не получится. Длина самой бобышки должна быть в 2 раза больше толщины соединяемых деталей, но не более того.
4.Пневмоподготовка воздуха
Для работы пневмогидравлических заклепочников необходим чистый, сухой воздух с давлением от 5.0 – 6.9 атмосфер. Для гаечного пневмогидравлического заклепочника так же необходима лубрикация подаваемого воздуха небольшим количеством соответствующего масла. Точные данные по давлению воздуха и типу и количеству гидравлического масла приведены в инструкции к заклепочнику.
Чистый, сухой воздух – необходима установка фильтра.
Фильтр убирает мелкие абразивные частицы из воздуха, под воздействием которых изнашиваются резиновые уплотнители и зеркальные поверхности цилиндра. Это приводит к течи масла и выходу заклепочника из строя.
Фильтр убирает влагу из сжатого воздуха, которая приводит к коррозии механизма и порче гидравлического масла.
Ограничение давление – необходима установка редуктора или фильтра с редуктором.
Превышение рабочего давления приводит к выдавливанию резиновых уплотнительных колец, течи масла и поломке заклепочника.
Смазка воздуха – необходима установка лубрикатора или блока фильтр + редкутор + лубрикатор. Смазка воздуха требуется только заклёпочнику для заклепок гаек.
Воздух с маслом из лубрикатора может подаваться на расстояние не более 5 метров, поэтому длина шланга должна быть не более 5 метров от точки подключения лубрикатора.
Проблемы, которые могут возникать с заклёпочником
После того, как вытяжная часть удаляется инструментом, через отверстие она должна выпасть наружу. Однако, спустя некоторое время постоянной эксплуатации Вы можете столкнуться с тем, что вытяжная часть будет застревать внутри инструмента.
Если осуществляется блокирование, вероятнее всего губки внутри инструмента оказались смещены. Придётся полностью разобрать инструмент и установить губки в корректное положение. После этой процедуры работоспособность оборудования будет полностью восстановлена.
В видео домашний мастер наглядно демонстрирует, как быстро и просто устранить проблему с «закусыванием» вытяжной части заклёпки:
Все мы знаем какая великая вещь резьбовые заклепки.
В некоторых случаях им нет альтернативы. До одного определенного времени я как либо обходился без них. Но в один прекрасный день ко мне приехал один замечательный автомобиль, на который нужно было установить защиту окон. Вот такую:
Тогда я начал колхозить, и в итоге получилась хоть и не презентабильная на вид приспособа, но очень функциональная, и с её помощью я поставил уже не один десяток клёпок. Основа — это болт М6, прочность 8.8
Вот так выглядит в сборе, с установленной клепкой
Основные детали: Болт М6. Кусок болта М12. Точнее болта небыло, шпильки. С одной стороны приварена гайка, превращающая её в болт. Шпилька просверлена насквозь D=6.5мм. Потом идёт гайка от стремянки УАЗ. Крепкая. Далее — опорный подшипничек, размеры не принципиальны. Далее — шайба с штуцером от тормозной трубки. Тоже не принципиально. Что было, то и поставил.
Принцип работы думаю понятен. Сверлим отверстие, под М6 клепку кажется 9мм. Вставляем приспособу. Одним ключем удерживаем гайку 1, при этом вторым ключем откручиваем гайку 2.
Как усилие возросло, значит расклепка окончена. Крутим всё назад до ослабления, выкручиваем болт М6, и ставим следующую.
Практичный и простой в использовании полуавтоматический ручной заклепочник для работы с вытяжными заклепками при желании можно сделать своими руками. При этом большую часть комплектующих для него можно без проблем найти в мастерской или в гараже.
Отличительной особенностью этой конструкции является то, что она не имеет силового рычага, как на заводских моделях, — здесь в качестве привода выступает шуруповерт. Также подойдет электродрель.
Для изготовления самодельного заклепочника потребуется рабочая втулка с цанговыми кулачками, конусной втулкой и пружиной, которые можно позаимствовать у старого заклепочного пистолета. Потребуется также головка, куда вставляется стержень заклепки.
Рекомендации по выбору инструмента
стоимостью в 150–500 рублей
При покупке стоит помнить, что долговечность и надежность устройства во многом зависит от аккуратности мастера. Так, при небрежном обращении можно сломать даже дорогой профессиональный инструмент.
Помимо цены заклепочника, стоит обращать внимание и на другие факторы
Материал клепок. Если вы планируете работать с алюминием, то подойдет любое устройство. В случае когда нужно соединять детали из стали, потребуется более мощное оборудование.
Удобство применения. Это очень важный фактор. Так, при работе с крепежами, которые отличаются диаметром и материалом, стоит использовать двуручную модель заклепочника

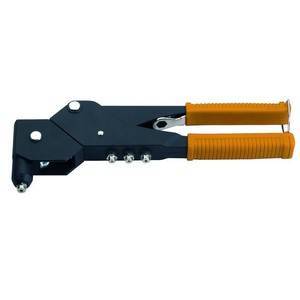

Также стоит обратить внимание на головку
Оптимальным считается поворотный элемент, ведь он поможет выполнить клепку на сложных участках
Не менее важно убедиться в наличии сменных насадок, предназначенных для разных крепежей.
Среди дополнительных функций заклепочника стоит отметить наличие контейнера для отходов. Это действительно важно в том случае, если вы планируете сооружать кровлю или забор на территории, где гуляют маленькие дети.

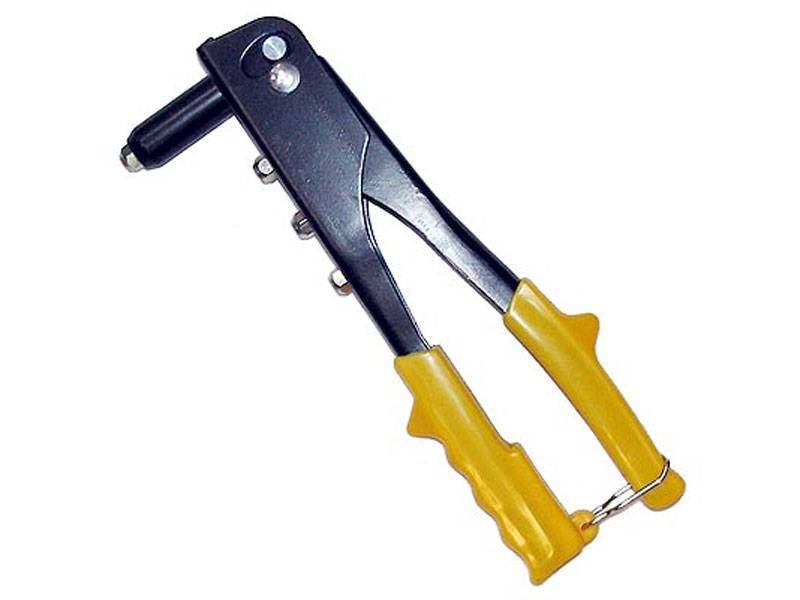

По какому принципу работает заклепочник ручной
Клепание всегда было сложным и трудоемким процессом с массой недостатков и различных нюансов. Не всегда можно было во время работы подступиться к обеим сторонам сращиваемых деталей, да и физическую нагрузку нужно было прикладывать немалую. О выполнении процесса в домашних условиях не было и речи. После того как появился заклепочник ручной, имеющий компактные размеры, стало возможным надежное соединение деталей без особых физических нагрузок. Помимо этого, в устройстве инструмента нет ничего сложного и разобраться с принципом его работы может любой желающий.
Единственная манипуляция, которую потребуется выполнить мастеру – проделывание отверстия для входа клепки. После этого она очень быстро закрепляется инструментом. С помощью заклепочника крепят большинство известных кровельных материалов (например профилированный лист), а также производят фиксацию уголков, труб и т.д.
Соединения, выполненные с помощью заклепок очень надежны. Они отличаются высокой виброустойчивостью. В отличии от сварки такой крепеж никогда не лопнет внезапно. Если сравнивать заклепку с винтовым соединением, то она намного выигрывает в цене. Ведь по сути – это просто небольшой кусок мягкой проволоки.
