Пилкодержатели на лобзиках — слабое звено и его ремонт
Для замены пилкодержателя на лобзиках, не понадобится даже разбирать инструмент. Ведь крепятся они к штоку инструмента посредством одного или нескольких винтов. Однако есть пилкодержатели, для замены которых не обойтись без демонтажа штока с лобзика.
Общая информация о конструкции пилкодержателей на лобзиках имеет следующий вид:
- Устройства классифицируются на два типа — быстрозажимные и обычные. Быстрозажимные более популярны, однако в силу их сложной конструкции, возникают трудности с заменой
- Быстрозажимные головки пилкодержателей классифицируют на три основных вида — радиальные, боковые и фронтальные. Если радиальные головки являются наиболее популярными, то боковые и фронтальные встречаются редко. Однако если инструмент имеет быстрозажимную боковую или фронтальную головку, то запчасти для нее найти будет невозможно. Для этого понадобится заказывать деталь у производителя
- Быстрозажимные радиальные головки пилкодержателей — состоят из основания, которое при смещении, открывает отверстие для закрепления полотен посредством утапливания шариков, а также пружины и стопорных колец для фиксации. Чтобы разобрать головку и снять его со штока, понадобятся щипцы для съема стопорных колец. Конструкция простая и примитивная, а для ремонта или замены не понадобится разбирать весь инструмент
- Пилкодержатели быстрозажимные на лобзиках имеют аналогичный механизм работы, как патроны перфораторов. В основе механизма лежат два шарика, который фиксируют полотна за их выступы
Неисправность головки лобзика выявляется по такому признаку, когда полотна не держатся, и при воздействии на материал, выпадают из крепления. Ниже показан пример изношенного крепления пилкодержателя, который подлежит замене.
Подробное видео описание, как заменить пилкодержатель на электролобзике, представлено в материале.
https://youtube.com/watch?v=eKrCs6UzN_g%3F
Использование неподходящей цепи
Не для кого не секрет, что шина бензопилы, как и цепь, имеет несколько основных характеристик, одна из них, это ширина паза под установку цепи. Ширина паза может иметь несколько основных размеров:
- 1,1 мм;
- 1,3 мм;
- 1,5 мм;
- 1,6 мм.
Представим, что мы берем цепь с шириной посадки 1,1 и устанавливаем её на шину с пазом 1,3 мм. Изначально, хорошо натянув ее, мы можем и не заметить различий, но как только натяжка немного ослабнет, зазор в 0,2 мм не даст ей возможности равномерно двигаться по шине, она наклонится в одну из сторон и мы опять получим криво распиленный материал.
Проверить ширину посадки цепи, можно при помощи штангенциркуля.
Для устранения неисправности, если шина бензопилы еще не сильно пострадала и на ней нет неравномерного износа, потребуется заменить только цепь. Если на ней уже наблюдается износ, необходимо устанавливать полностью новый комплект.
Как провести диагностику неисправностей и сделать ремонт бензопилы своими руками
Бензопила на даче, в частном доме не редкость. Она может быть любительской, полупрофессиональной и профессиональной. Выбор зависит от частоты и сложности деятельности. Это значительно упрощает работу по заготовке дров, помогает быстро поставить сруб. В случае поломки в большинстве случаев можно отремонтировать бензопилу своими руками. Поломка оборудования может быть связана с проблемами в режиме холостого хода, механизм не запустится и не запустится.
Принцип ремонта всех бензопил примерно одинаков. Обязательно прочитайте инструкцию перед работой. Для этого типа оборудования очень трудно не сам ремонт, а поиск источника поломки.
Ремонт редуктора лобзика и чем его лучше смазывать
Если в процессе работы лобзиком обнаруживается возникновение звука в виде треска, то высока вероятность того, что заклинил передаточный механизм. Поломку редуктора можно выявить визуально, для чего понадобится разобрать корпус, и произвести осмотр. Если на шестернях отсутствуют зубья, то для ремонта понадобится заменить их. Если причиной неисправности является попадание в механизм металлической стружки, то для устранения неисправности понадобится выполнить следующие действия:
- Снять редуктор с инструмента, и тщательно его очистить и промыть в растворителе или бензине. Это позволит очистить деталь от металлической пыли и крупинок
- Установить деталь на место, предварительно оценив износ зубьев на шестернях. Если износ сильный, что влечет за собой проскакивание шестерней относительно друг друга, тогда механизм требуется заменить
- Устанавливая старые или новые шестерни, необходимо внести смазочное вещество в избыточном количестве
Чем лучше смазывать редуктор на лобзике и прочих видах электроинструментов? Для этого можно использовать Литол-24, если ничего нет другого, но если хотите продлить срок службы механизма, тогда рекомендуется воспользоваться специальной смазкой от компании Bosch. Это дорогая смазка, которая не просто снижает трение между деталями, но еще и защищает их от попадания пыли и крупинок.
Это интересно! К каждой модели электроинструмента, производители в инструкции указывают рекомендуемые типы смазывающих веществ для редуктора. Если такой рекомендации нет, или найти такую смазку невозможно, тогда используется универсальное вещество от компании Bosch. Такая смазка продается не только в больших тюбиках, но и компактных упаковках, что позволяет сэкономить.
- Optimol Longtime 2 от компании Castrol. Такая смазка стоит несколько дешевле Бош
- Huskey Coolube — является не только самой доступной, но и максимально-эффективной. Если смазка от компании Bosch является дорогой, тогда рекомендуется выбирать именно Huskey Coolube
В специализированных магазинах имеется много других марок, поэтому опираться следует на свой бюджет. И помните, что Литол-24 используется, в крайнем случае, если ничего другого нет. Недопустимо наличие в смазке не только металлической пыли, но и стружки с опилками, которым попадают через вентотверстия. Все засорения необходимо удалить, и после этого вносить смазку, и собирать инструмент.
Это интересно! Если возникает неисправность кронштейна (крепления) в конструкции редуктора, то его следует заменить, как показано на видео ниже.
https://youtube.com/watch?v=5AAyyZOtkmg%3F
Как вставить полотно в электролобзик
В процессе пиления зубья полотна изнашиваются, и качество пропила ухудшается. Для того чтобы исправить ситуацию нужно произвести их замену. Рассмотрим, как необходимо менять полотно на основных типах крепления лезвия.
Кстати, если у вас все еще нет электрического лобзика, то перед покупкой рекомендуем ознакомиться с подробной инструкцией, которая поможет вам выбрать электролобзик для решения своих задач. Также, статья будет полезна и тем, кто решил сменить инструмент на новый.
Еще, рекомендуем познакомиться с актуальным на сегодняшний день, рейтингом 10 лучших электролобзиков, в ТОП, попали только самые популярные модели по соотношению качества и надежности.
Как поменять, если зажим радиального типа
Замена полотна на пилкодержателе радиального типа не займет много времени и усилий. Для этого необходима буквально одна минута. Чтобы заменить пилку необходимо выполнить следующие действия:
- Снять защитный кожух пилы.
- Провернуть по часовой стрелке фиксатор и, не отпуская его вынуть полотно.
- Снова повернув фиксатор вставить новое лезвие, после чего смонтировать защитный кожух.
Посмотрев видео можно от начала и до конца проследить за процессом замены и научиться делать это самостоятельно.
Как поставить в случае с зажимом на болтах
Процесс замены пилки в таком пилкодержателе является наиболее трудоемким. В зависимости от модели электролобзика, для этого понадобится гаечный ключ, отвертка или шестигранник. Чтобы выполнить замену необходимо произвести следующие действия:
- При помощи отвертки открутить болты фиксирующие лезвие. Полностью выкручивать их нет необходимости. Достаточно просто ослабить крепление.
- Вынуть старое полотно и вставить новое.
- Закрутить болты фиксации.
После этого можно приступать к выполнению работ.
Посмотрев видео можно более детально увидеть процесс замены на пилкодержателе с зажимом на болтах.
Как менять на быстрозажимном креплении
В лобзиках с пилкодержатетелем данного типа, замена производится очень быстро и легко. Для этого необходимо выполнить простой алгоритм действий:
- Снять защитный кожух.
- Нажав клавишу фиксации вытянуть старое лезвие и установить новое до характерного щелчка.
- Отпустить клавишу и смонтировать защитный кожух на место.
Как вставить лезвие на Makita 4350 FCT
Как и большинство современных электрических лобзиков, Makita 4350 FCT оснащен радиальным пилкодержателем. Поэтому замена полотна на нем не займет много времени и усилий. Для того чтобы сделать это, необходимо выполнить следующие действия:
- Отвести защитный кожух в крайнее верхнее положение. Провернув фиксатор пилки на 90⁰, вынуть старое и вставить новое. Хвостовик полотна должен войти в посадочное отверстие до характерного щелчка.
- Отпустить фиксатор и установить защитный кожух в исходное положение.

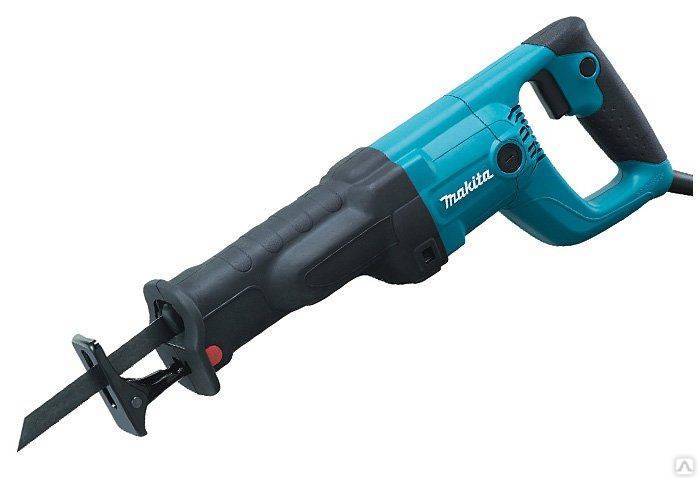

Устройство сабельной пилы
Как и любой другой электроинструмент, сабельная ножовка состоит из двух частей: электрической и механической.
Двигатель сабельной электропилы
В качестве привода используют коллекторный электродвигатель. Он состоит из статора, ротора и щеток. Такие же двигатели стоят в электродрелях, перфораторах, лобзиках и прочем инструменте.
Пуск двигателя осуществляется с помощью кнопки. В ней может быть встроена регулировка оборотов. Иногда регулирующий компонент устанавливают отдельно.
Профессиональные модели могут иметь устройство стабилизации оборотов двигателя. Это обеспечивает стабильную работу инструмента под нагрузкой.
Механическая часть
Принцип работы механики заключается в передаче возвратно-поступательных движений на закрепленное пильное полотно или насадку. Для этой цели применяют два типа «качающихся» механизмов: на основе «пьяного» подшипника или используют зубчатую передачу со штоком, смещенным относительно центра.
Кроме основных составляющих, некоторые модели могут быть оснащены маятниковым механизмом и предохранительным тормозом. «Маятник» служит для того, чтобы полотно, совершая возвратно-поступательные движения в горизонтальной плоскости, могло двигаться вверх и вниз. Благодаря этому повышается производительность и уменьшается нагрузка на полотно.
Тормоз смягчает удары и рывки при застревании полотна в пропиле.
Существуют профессиональные модели с антивибрационной системой. За счет компенсации вибрации возрастает точность и комфортность работы.
Как разобрать сабельную пилу
Получить доступ к двигателю и остальным элементам электрической части можно, вскрыв пластиковый корпус. Для этого необходимо выкрутить винты в рукоятке и по периметру корпуса, при необходимости поддеть пластмассовые детали отверткой и снять одну из половин.
Редуктор вскрывают аналогично. Единственный нюанс – винты могут быть скрыты защитным обрезиненным кожухом. Он легко снимается. Для этого нужно демонтировать все навесные элементы (упор, направляющие и прочее). Затем необходимо выкрутить наружные винты, удерживающие кожух, и снять его, потянув в сторону крепления пильного полотна.
Корпус редуктора обычно состоит из двух продольных половин. Выкрутив винты их можно легко разъединить.
Вся механическая «начинка» извлекается без особых усилий. Найти причину неисправности или просто сменить смазку сможет любой человек, даже с минимальным опытом ремонта электроинструмента. Сборка производится в обратном порядке.
Сабельная пила – простой и надежный инструмент. В среднем продолжительность эксплуатации без необходимости ремонта составляет около 3–5 лет. Единственное условие безотказной работы – использование качественных расходников и своевременное обслуживание.
Сабельная пила (sabre saw) — это ручной инструмент, пока что не получивший широкого распространения у нас, но весьма популярный в Европе и Америке. Там сабельная пила — обязательный атрибут любого домохозяйства. Строительство и демонтаж, подрезка сучьев в саду и нарезка труб для сантехнических систем — сфера применения устройства весьма широка. Им можно делать все то, что делается ручной пилой по дереву и по металлу, только быстрее и удобнее. Лезвие пилы совершает возвратно — поступательные движения с возможностью маятникового хода, как у всем известного лобзика. Но вылет пилы и мощность двигателя ставят аппарат по возможностям ближе к цепным пилам. В отличие от лобзика и ручной циркулярной пилы, сабельная пила не требует для работы ровной опорной поверхности — регулируемый опорный башмак позволяет пилить в любом положении, в труднодоступных местах, под углом и вплотную к стене. Устройство было изобретено инженерами компании Milwaukee Tools в первой половине 20 века.
Если лобзик не включается при нажатии пусковой кнопки — где искать поломку
Когда подключенный в розетку электроинструмент не подает признаки жизни, то поломки могут быть следующих деталей:
- Отсутствие напряжения в сети. Используя пробник или мультиметр, необходимо убедиться в наличии напряжения в розетке
- Повреждение сетевого провода — обычно дефект можно выявить визуально в виде нарушения изоляции, но встречаются также поломки повреждения токопроводящей жилы. Чтобы не пришлось гадать, следует воспользоваться мультиметром, и в режиме прозвонки, проверить исправность каждой жилы. Если одна из жил повреждена, но место дефекта выявить при этом невозможно, значит, следует заменить сетевой провод
- Неисправна кнопка пуска — напряжение на двигатель поступает после нажатия кнопки «Пуск». Эта кнопка состоит из замыкающего контакта, на котором может образоваться нагар. Этот нагар является препятствием на пути и прохождении тока, поэтому инструмент не подает признаков жизни. Устранить такую поломку можно путем разборки кнопки и зачистки контакта. Если кнопка неразборная, или причиной ее неисправности является встроенная микросхема регулятора оборотов, то ее необходимо заменить
- Защита от перегрева — когда на инструменте перегревается двигатель, то срабатывает защита, которая исключает сгорание силового агрегата. Такие устройства защиты имеются далеко не на всех электроинструментах, но если элемент присутствует, то не исключается, что отсутствие работоспособности прибора связано именно с этой деталью
- Неисправность двигателя — здесь понадобится тщательная проверка силового агрегата
Когда не запускается мотор электроинструмента, то самое главное — это правильно определить деталь, которая вышла из строя. Кроме отсутствия признаков работоспособности инструмента, к электрическим поломкам относятся и прочие виды неисправностей.
Как выбрать сабельную пилу
Чтобы правильно выбрать сабельную пилу, необходимо сравнить параметры и функциональность с заготовленными вами ответами
При этом важно обращать внимание на следующие моменты
Мощность
Мощность определяет все остальные параметры прибора. Это ключевая характеристика. Мощности должно хватать на работу с выбранными вами материалами и толщинами. В принципе, чем выше мощность, тем выше производительность, глубина реза, шире спектр доступных материалов и толщин, больше время непрерывной работы и ресурс.
Следует, однако, помнить, что чересчур мощный для эпизодического домашнего использования аппарат будет также иметь большой вес, габариты и энергопотребление, а главное, высокую цену.
Регулировка скорости
Регулировка частоты хода штока присутствует в самых бюджетных моделях. Если вы планирует пилить один вид материала- то можно обойтись самой простой регулировкой — по степени нажатия кнопки включения.
Если же ожидается частая смена материала и его толщины, то лучше рассмотреть устройства с двухступенчатой регулировкой: ограничение максимальной частоты ползунковым или крутящимся переключателем и набор оборото кнопкой включения, но не больше выставленного на переключателе предела.
Маятниковый ход
Маятниковый ход предназначен для ускорения распила и повышения ресурса лезвия. Если вам предстоят большие объемы работы — это обязательная опция.
Сабельная пила с маятниковым ходом
Если же вы планируете выпиливать исключительно сложные криволинейные контуры из относительно тонкого листа- то маятниковый ход будет лишним, его все равно придется отключать.
Опорный башмак
Опорный башмак должен быть. Он повышает удобство и безопасность работы с сабельной пилой. Если вы планируете пилить предметы сложной формы в труднодоступных местах, то лучше выбрать башмак с несколькими степенями регулировки — вылет, наклон, поворот.

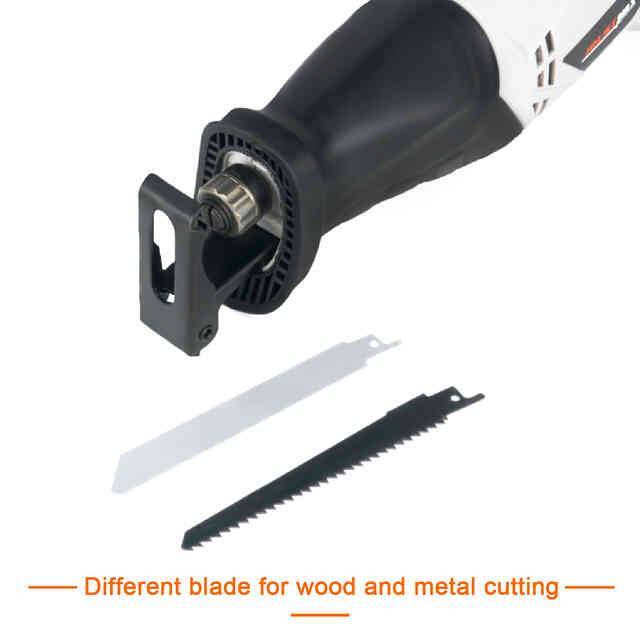

Система замены полотен
На современных моделях применяется система быстрой замены полотен. Разные производители продвигают собственные конструкции, но все они должны обеспечивать замену полотна одной рукой, и желательно — не снимая перчатки.
Качественные модели обеспечивают остановку штока в крайнем выдвинутом положении, на бюджетных моделях надо быть готовым к тому, что придется несколько раз включить-выключить пилу, прежде чем удастся поймать положение для замены пилки. Рукой лезвие вытянуть не удастся.
Плавный пуск
Система плавного пуска должна быть установлена на мощных аппаратах. Это позволит защитить питающую электросеть от бросков по току, а также обеспечит аккуратное начало распила. Если оператор не обладает большой физической силой или опытом работы, такую систему лучше рассматривать и устройств бытового класса.
Глубина реза
Глубина реза связана с мощностью двигателя. Этот параметр определяет, материал какой толщины вы сможете распилить. Если приглянувшаяся сабельная пила не справится с теми досками, брусьями или листовым материалом, с которым вы планируете работать — придется выбрать более мощную.
Удобство в работе
Очень важно, чтобы аппарат удобно лежал в руках, сетевой провод не мешал работе, вес прибора не должен утомлять руки оператора. Некоторые мастера перед покупкой берут напрокат несколько разных моделей, чтобы на практике оценить удобство использования и купить самую подходящую

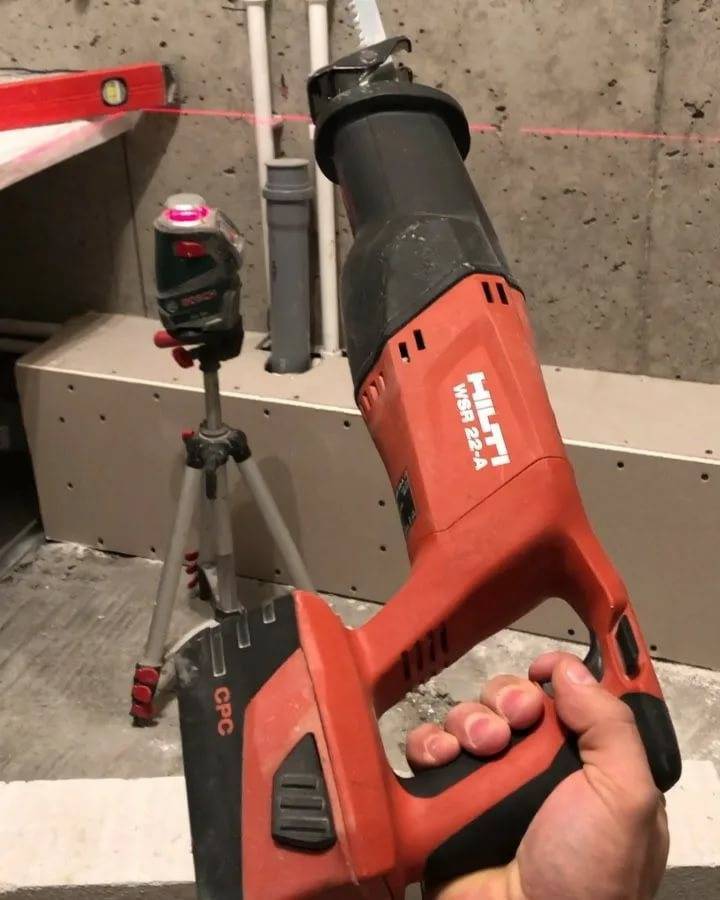

Тип питания
Аккумуляторный тип питания лучше выбрать, если вы планируете использовать устройство вне дома, в саду или на стройплощадке, где нет постоянного электроснабжения. Аккумуляторное устройство будет также удобно в том случае, если требуется выполнять небольшие объемы работ в разных местах стройплощадки — тогда вы сэкономите время на перетаскивании удлинителей и переподключении кабелей.
Пила с сетевым питанием
Сетевой тип питания удобнее, если много операций выполняется недалеко друг от друга, и объем работ большой, например, в плотницкой мастерской. В этом случае время будет теряться как раз на перезарядке аккумулятора. Сетевое питание также удобно, когда требуется постоянная скорость реза — у аккумуляторных аппаратов по мер разрядки аккумулятора мощность падает.
Типы хвостовиков полотен для сабельных пил
Полотна на сабельные пилы — это расходные материалы, посредством которых выполняется полезная работа. Для соединения насадок с электроинструментом, они имеют специальную конструкцию хвостовиков. Эта конструкция отличается от полотен для электролобзиков, хотя многие очень часто путают их. Конструктивно хвостовики для сабельных пил имеют следующие виды, как показано на фото ниже.
Это самый распространенный тип L-образного хвостовика, который фиксируется в патроне инструмента посредством шарикового зажима. Это самая распространенная конструкция хвостовиков на полотнах для электрических пил. Размеры хвостовиков отличаются, что зависит от мощности инструмента, для которого покупается насадка. Для бытовых и полупрофессиональных сабельных пил применяются полотна с малым размером хвостовика, а для профессиональных с большим. Кроме этой конструкции хвостовика на пилках для сабельных ножовок встречаются также U-образные. Конструктивно они имеют аналогичную конструкцию, но с дополнительным ушком. Конструкция такого хвостовика представлена на фото ниже.
Реже встречаются и другие виды хвостовиков на пилках для сабельных ножовок. Это зачастую насадки, которые предназначены для конкретных моделей инструментов.
Многие ошибочно считают, что полотна для сабельных пил имеют аналогичную конструкцию с насадками для электрических лобзиков. Для сравнения можно посмотреть, какие виды хвостовиков применяются на пилках для электролобзиков.
Чтобы купить подходящие полотна для своей модели сабельной пилы, необходимо для начала убедиться в том, какой тип патрона используется на инструменте. Для этого достаточно посмотреть на форму крепления имеющегося полотна, которое идет в комплектации к инструменту. Если не можете определить самостоятельно, с каким типом крепления покупать ножовочные насадки для сабельной пилы, тогда достаточно сообщить продавцу марку инструмента и мощность инструмента.
Это интересно! Хвостовая часть может быть прямой или наклонной под углом. Наличие уклона говорит о том, что полотно предназначено для проведения работ в агрессивных режимах.
Цепь спадает
Почему цепь
слетает с шины? Причин может быть несколько, и все они разные:
- Изношенный привод или ведома звездочка. Так как звездочка изношена, адгезия к цепи уменьшается, из-за чего цепь улетает от бензопилы. Требуется замена звездочки.
- Цепь натянулась. Почему цепь натягивается на бензопилу из-за недостаточного смазывания. Металл нагревается и растягивается даже на долю миллиметра, но если учесть количество звеньев, то даже 3-4 мм вполне достаточно, чтобы цепь слетел с шины. Цепочка нужно менять.
Натяжитель цепи, регулирующий его натяжение, неплотный. Как отрегулировать бензопилу, а точнее натяжение цепи? Натяжитель нужно отрегулировать это можно сделать всего за несколько минут.
READ Можно Ли Пилить Сухостой В Посадках
Диагностика электромотора или как выявить неисправность статора и ротора
Если возникают подозрения на неисправную работу электродвигателя, то выявить точную поломку можно при помощи проведения диагностических мероприятий. Для этого понадобится мультиметр, а также диагностируемый ротор и статор. Для начала выясним, как проверить на пригодность ротор (он же якорь):
- Провести визуальный осмотр. Если имеются признаки нагара и деформаций, то высока вероятность того, что деталь сгорела. Осмотреть также необходимо коллекторный узел, на котором недопустимо присутствие нагара, сколов и перекосов. Перекос возникает в случае неравномерного износа щеток
- Мультиметром измерить сопротивление обмотки якоря. Установить на приборе режим измерения сопротивления 200 Ом или прозвонки
- Одним щупом следует поочередно прикасаться к коллекторным пластинам, а вторым к стальному сердечнику. Наличие сопротивления говорит о нарушении изоляции. Для устранения неисправности понадобится произвести замену обмотки ротора
- Если пробой между обмоткой и корпусом исключается, тогда надо проверить ротор на наличие признаков нарушения изоляции. Для этого мультиметром в режиме измерения сопротивления следует произвести проверку качества изоляции между пластинами. Маркером ставится отметка от начала, и после этого проводится поочередная проверка сопротивления между пластинами
- Величина сопротивления при этом должна быть примерно одинаковой. Отличие величины сопротивления более 10% от стандартного значения говорит о нарушении изоляции. Понадобится перемотать обмотку ротора или заменить деталь полностью
- Межвитковое замыкание — еще причина поломки может заключаться в наличии межвиткового замыкания. Однако проверить наличие такого дефекта мультиметром невозможно. Для этого используется специальный прибор, которым необходимо вести по коллектору. Если межвитковое замыкание имеется, то прибор издаст соответствующий звук. Устранить дефект можно путем замены обмотки
Если установлено, что дефект с якорем, тогда его необходимо перемотать или заменить. Если же ротор исправен, тогда переходим к проверке исправности статора — неподвижного механизма, который также состоит из обмотки и стального сердечника из набора тонких пластин.
Алгоритм проверки исправности статора имеет следующий вид:
- Проверяется отсутствие пробоя обмотки на корпус. Для этого одним щупом надо прикоснуться к выводу обмотки, а вторым к стальному сердечнику. Прибор не должен показывать величину сопротивления, в противном случае уместно наличие пробоя, и требуется произвести перемотку статора
- Проверяется сопротивление в обмотках, прикасаясь поочередно к ее выводам. Величина сопротивления во всех обмотках должна быть примерно одинаковой величины, что говорит о ее исправности
- Проверить целостность металлических пластин стального сердечника. Недопустимо наличие их расслоения, поэтому понадобится заменить отдельный узел
Не имеет значения, какой марки лобзик — Интерскол, Макита, Бош, Скилл, Метабо и другие. При покупке нового мотора надо учитывать его параметры и габариты. На двигателях имеется маркировка, по которой необходимо ориентироваться при покупке нового электродвигателя для лобзика.
Это интересно! Отремонтировать электрический двигатель лобзика самостоятельно практически невозможно, так как для этого понадобится перемотать обмотку. Сделать это можно в сервисном центре, однако стоимость такой услуги практически идентична цене новой детали.
