Самоделки из бензопилы

Изготовление болгарки

Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).

Сборки болгарки с использованием специального приспособления для бензопилы происходит так:

• с бензиновой пилы снимают цепь и шину;
• устанавливают на вал редуктора шкив;
• вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
• натягивают ременную передачу как цепь;
• прикрепляют защитный кожух;
• ставят диск.

Весь процесс детально показан в видео далее.

Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.

Насадки

«Кородер» – приспособление для резки

Кородер – насадка, которая предназначена для удаления коры и наростов различного происхождения. С ее помощью можно вырезать пазы и чашки, строгать бревна. Данная насадка отличается простотой в использовании и надежностью. Установить ее можно буквально за пять минут, если следовать всем указаниям, которые прописаны в инструкции по ее эксплуатации.

Цена: от 1260 до 1650 рублей.

«Короед» – фреза для обработки дерева

Короед – так называется специальная фрезерная головка. Используется для обработки бревен, брусьев и досок. Помогает аккуратно вырезать пазы и чашки. Насадка выпускается в комплекте с ремнем и используется для бензопил, которые имеют на цепи звездочку с шестью лучами. С помощью такой насадки можно также шкурить дерево.

Что можно сделать из бензопилы: основные приспособления для бензопилы, получившие популярность

Если приобрести специальные насадки на инструмент, то установить их будет чрезвычайно просто, для этого не потребуется ничего переделывать или разбирать корпус инструмента. Все готовые приспособления рассчитаны именно для установки на бензопилу. Другим важным преимуществом приобретения именно бензопилы считается ее автономность. Это объясняется тем, что все электрические устройства требуют наличия розетки 220 В. Применяя бензопилу, получится использовать самоделки в полевых условиях, будь это дрель, ледобур или кородер.

Установленная своими руками насадка-болгарка на бензопилу позволяет эксплуатировать технику не только в качестве бензореза, но и как угловую шлифовальную машинку. Насадка связывается с устройством посредством специальной шпильки, а вращаться начинает с помощью ремня от шкива, закрепленного на вал ведущей звездочки. Таким образом, приспособление устанавливают вместо пильной шины

Важно правильно подобрать диаметр круга насадки, для этого нужно предварительно изучить инструкцию бензопилы «Дружба» или другой техники, используемой для изготовления полезного прибора

Обратите внимание! Специалисты предупреждают, что не во всех моделях возможно установить переходник, чтобы подогнать цоколи. Кородер является одной из самых популярных насадок для бензопилы

Другая распространенная среди пользователей насадка ‒ кородер, применяемая для срезания коры с деревьев

Также насадка популярна у столяров, потому как с ее помощью легко очистить от коры, сучков и наростов необработанный лес. Некоторые используют насадку, чтобы создать продольные или поперечные пазы на брусе

Другая распространенная среди пользователей насадка ‒ кородер, применяемая для срезания коры с деревьев. Также насадка популярна у столяров, потому как с ее помощью легко очистить от коры, сучков и наростов необработанный лес. Некоторые используют насадку, чтобы создать продольные или поперечные пазы на брусе.

В основном выделяют два типа кородеров:

1. Барабанные. Главная область применения – снятие коры, второе название – окариватель.
2. Дисковые. Используются для создания разного рода углублений.

В продаже встречается несколько насадок, отличающихся шириной захвата, чаще это 80 и 100 мм. В случае затупления ножей есть возможность вторичной заточки. Если ножи полностью вышли из строя, лучше приобрести новый комплект производителя. Сама насадка представляет собой фрезу или барабан, закрепленный в узле подшипника. Приведение в действие осуществляется за счет ременной передачи, а скорость вращения регулируется силой нажатия на ручку акселератора. Также на скорость влияет и диаметр шкива: чем он больше, тем выше скорость. Шпильки для установки насадки идут в комплекте.

Культиватор

Приспособление упрощает обработку огорода, грядок. Если они небольшой площади, у изготовленного культиватора из бензопилы своими руками есть преимущество перед фирменными изделиями — он позволит сэкономить деньги на покупке.

Делать самодельный культиватор из бензопилы начинают с рамы. Изготавливают ее в виде куба, используя уголки 32х32. На поперечные верхние уголки крепят двигатель, который должен обладать мощностью не меньше 4 л. с. Ниже его устанавливают на кронштейнах бак для топлива. Передние вертикальные стойки снабжают опорами для промежуточного вала, которые присоединяют к продольным уголкам.

Такое размещение узлов и элементов позволяет получить центр тяжести мотоблока над опорной поверхностью колеса. При необходимости его корректировки используют металлический груз, который размещают в передней части рамы.

Для ручного управления устанавливают перекладины, применяя трубы диаметром 30 мм. Для колес у мотокультиватора из бензопилы используют обрезиненные катки, а для вращения промежуточного вала — цепную передачу. Для этого на нем и выходном валу двигателя устанавливают звездочки. Их размер подбирают под необходимое передаточное отношение.

Плюсы и минусы самодельной конструкции

Проанализировав результаты работы данной самоделки, основываясь на отзывах владельцев, видео эксплуатации, напрашивается вывод, что конструкция эффективная. При грамотном подходе к делу мотоблок с двигателем от «Дружбы» по своим характеристикам не сильно уступает заводским аналогам.

Основным достоинством самоделки, конечно же, является экономия денежных средств. Найти необходимые детали и материалы можно, просто порывшись у себя в гараже или сарае, либо приобрести за небольшую сумму денег.

Также среди достоинств самодельного агрегата можно выделить:

• достаточная мощность полученного аппарата – до 4л.с.;
• компактность, небольшие габариты мотоблока;
• небольшой вес, маневренность, мобильность;
• экономичный расход ГСМ;
• двигатель «Дружбы» не прихотлив в плане выбора ГСМ;
• мотоблок способен выполнять различные операции.

Двигатель, используемый в бензопилах, тем более в советских «Дружбах» вынослив и способен выдерживать длительные нагрузки.

Основным недостатком самодельного мотоблока из бензопилы «Дружба» является то, что при любой конструкции получить настоящий мотоблок не получится. Мощности мотоблока хватает для обработки участков с хорошей почвой. Также существуют ограничения в выполнении операций. Использовать весь арсенал навесного оборудования заводского мотоблока, скорее всего не получится.

Лебедка

Механизм предназначен для горизонтального перемещения или подъема грузов на высоту. Не зависит от наличия электроэнергии, может использоваться на природе, в туристических походах.

Обязательное условие при этом — мощность двигателя лебедки из бензопилы своими руками не должна быть меньше 2,5 кВт.

Важным элементом устройства является барабан — его изготавливают самостоятельно или используют от ручной лебедки. Кроме того, понадобится:

• редуктор для уменьшения оборотов мотопилы;
• металлические трубы или профильный прокат, рычаг, кулачковые зажимы, хомуты.

Порядок изготовления лебедки:

1. Из труб изготавливают жесткую раму. Используют сварку.
2. Крепят к ней мотор бензопилы. К нему хомутами подсоединяют редуктор, а к выходному валу последнего — барабан.
3. Устанавливают рычаг, оборудованный кулачковыми зажимами, связанными с валом барабана. Этот элемент управления позволяет управлять рабочим процессом: при перемещении рычага в одну сторону включается вращение барабана, в другую — происходит его остановка.
4. Изготавливают якорь, которым лебедка будет закрепляться в почве или цепляться за какой-либо неподвижный предмет. Используют заостренные уголки, которые приваривают или присоединяют шарнирами к раме.
5. Наматывают на барабан трос, свободный конец которого снабжают крюком. Его применяют для захвата, присоединения к грузу, который нужно перемещать.

Принцип сборки

Первое, чему уделяется внимание – это конструкция рамы, которая изготавливается из трубы и на которой впоследствии будет размещаться силовой агрегат. Потом устанавливается бачок, фара и колеса

Если вы используете старые детали, то предварительно их необходимо зачистить от ржавчины. Особенно это касается швов. После того, как начальная стадия окончена, рама покрывается несколькими слоями краски. Обязательно хорошенько просушивайте каждый слой, чтобы избежать возникновения коррозии. В качестве рекомендации, использовать лучше всего краску в баллончиках, чтобы не было подтеков. Покрасить можно не только раму, но и колеса, предварительно заклеив обода малярным скотчем.

Мопед из бензопилы Дружба-4

После того, как все детали высохнут, можно приступать к установке двигателя от бензопилы. Проследите, чтоб мотор был хорошо установлен и закреплен. Без системы охлаждения такой веломоторчик через 30 минут эксплуатации перегреется, поэтому желательно сделать систему водяного охлаждения. Самодельное приспособление выглядит следующим образом. К пластиковому бутылю подсоединяются 2 гибкие трубки. Одна крепится в верхней части для поступления воздуха, другая в нижней и через нее с помощью капельной системы вода поступает на головку цилиндра мотора. Получается незамысловатый самодельный капельный полив и эффективное охлаждение.

В качестве дополнительного комфорта для водителя можно установить крылья, потому как комья грязи и воды могут попасть на двигатель. Получившийся агрегат способен развивать скорость до 60 км/ч.

Ниже представлен приблизительный чертеж, который можно применить для осуществления переделки велосипеда в мопед.

Это интересно: Характеристики ТОП-2 популярных моделей бензопил Мотор Сич 270 и 475

Устройство болгарки из бензопилы

В репортажах о работе спасателей все видели, как строительные конструкции разрушенных домов или покореженный автомобиль после аварии разрезают высекающим красивые искры ручным аппаратом.Облегченную версию профессионального устройства может сделать любой домашний мастер. Весом и габаритами оно будет значительно превосходить всем известную электрическую угловую шлифмашину, или болгарку. Однако самоделка независима от электропитания, а мощность двигателя позволяет использовать режущие круги диаметром и в 30 см.Такое мобильное устройство позволит резать и зачищать металлоконструкции перед сваркой или покраской, обрабатывать поверхность дерева и камня, и даже резать бетонные блоки вместе с арматурой.Для устройства потребуется сварить небольшую раму, на которой будут закреплены двигатель и подшипник рабочего вала. Крутящий момент передается на шкив рабочего вала коротким ремнем, а на другом конце вала надо закрепить оправку для точильных кругов или зажимное устройство достаточного диаметра от старой болгарки.

Важно помнить, что при работе с болгаркой-самоделкой необходимо пользоваться средствами индивидуальной защиты: очками или прозрачным щитком, плотной спецодеждой и прочной обувью и защитными перчатками

Генератор

Для изготовления подходит бензопила с 2-тактным двигателем мощностью 2-3 л. с. В качестве электрогенератора используют часто электродвигатели от старых стиральных машин. Сочетание этих устройств позволяет получать на выходе электроток напряжением 220 В. Мощности такого бензогенератора достаточно для освещения, питания электрических приборов и инструментов, бытовой техники.

Порядок операций:

1. Изготавливают кронштейн и крепят к нему электродвигатель. Устанавливают полученную конструкцию на внешнем конце шины бензопилы. При этом обеспечивают:
   • перпендикулярность оси электродвигателя к плоскости шины;
   • расположение шкивов обоих устройств в одной плоскости.
2. Выходные валы двигателей снабжают шкивами подходящего диаметра.
3. Одевают на шкивы ременную передачу.
4. Изготавливают устройство для регулирования оборотов мотора мотопилы. Используют болт, который с помощью хомута крепят к ручке последней. Закручивание его приводит к увеличению количества оборотов, выкручивание — к уменьшению.
5. Внешнюю пусковую обмотку электродвигателя снабжают 2 конденсаторами, которые рассчитаны на напряжение 400-450 В и имеют общую емкость 10 мкФ. Их подсоединение — параллельное.

Изготовление болгарки

Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).

Сборки болгарки с использованием специального приспособления для бензопилы происходит так:

• с бензиновой пилы снимают цепь и шину;
• устанавливают на вал редуктора шкив;
• вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
• натягивают ременную передачу как цепь;
• прикрепляют защитный кожух;
• ставят диск.

Весь процесс детально показан в видео далее.

Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.

Описание мотоблока с двигателем от бензопилы

Итак, у нас есть бензопила, которая используется не так уж часто или вовсе валяется без дела. В таком случае, сделав некоторые расчеты и подготовив нужные материалы, наша пила превращается в отличный мотоблок. Принцип сборки самодельной сельскохозяйственной техники, в зависимости от марки производителя, может меняться, но общие принципы заключаются в следующем:

1. Самым важным шагом считается подготовка чертежа, руководствуясь которым, вы соберете требуемую конструкцию. Чертежи и схемы мотоблока из бензопилы своими руками можно составить как самому, так и скачав готовые расчеты из интернета. Найти их не составит никакого труда, достаточно вбить запрос в поисковик и подобрать понравившийся вариант сборки.
2. Чертежи найдены, а значит, пора собирать раму для нашего мотокультиватора.
3. Как только рама готова, к ней крепится мотор пилы и ее бензобак.
4. В последнюю очередь устанавливаются дополнительные элементы системы, отвечающие за управляемость и прочий функционал.

Обратите внимание! В качестве мотора подойдет не только мотор от бензопилы, но и двигатель, снятый с мотоцикла или мопеда. В данном видео рассмотрим мотокультиватор из бензопилы дружба:. В данном видео рассмотрим мотокультиватор из бензопилы дружба:

В данном видео рассмотрим мотокультиватор из бензопилы дружба:

Для реализации идеи подготовьте следующие материалы:

1. Мотор от любой имеющейся бензопилы. Лучше всего для этого подходит пила Дружба и Урал.
2. Руль, снятый с мопеда или мотоцикла.
3. Сварочный аппарат.
4. Трубы и листы металла, в количестве необходимом для сборки каркаса мотоблока.
5. Колеса от нерабочей техники.
6. Трансмиссия.

Подготовив все элементы конструкции и собрав их в соответствии с чертежом, вы получите устройство со следующими характеристиками:

1. Мощное. Некоторые самодельные конструкции имеют мощность в 9 лошадиных сил.
2. Легкое.
3. Малогабаритное.
4. Моторы, используемые в бензопилах, обладают большим запасом прочности, что позволяет работать на самодельной установке продолжительное время.
5. Экономное.

В качестве примера для сборки рассмотрим 2 варианта двигателей, снятых с бензопил Дружба и Урал. Они считаются наиболее подходящими для нашей затеи, и вот почему.

Дружба

Бензопила дружба имеет следующие характеристики:

1. Мотор мощностью в 3,5 лошадиных силы.
2. Масса – 7 килограмм.
3. Объем бензобака – 0,55 литра.
4. Объем масляного бачка – 0,26 литра.

Для сборки рекомендуется использовать модель Дружба 4-го поколения.

Продукция, выпускаемая под торговой маркой Урал, имеет отличные от Дружбы характеристики. Различия заключаются в следующих деталях:

1. Мощность Урала выше, чем Дружбы, и составляет 5 лошадиных силы.
2. Двигатель во время работы вырабатывает много копоти.
3. Редуктор, установленный на пилу, имеет свойство время от времени клинить.
4. Мелкие соринки, попадая в двигатель пилы Урал, сгорают, не причиняя ему особых повреждений.

Как вы видите, каждая модель имеет свои плюсы и минусы. Делать мотоблок из мотора бензопилы Урал или конструировать самодельный мотоблок из деталей бензопилы Дружба – решать только вам.

Генератор

Для изготовления подходит бензопила с 2-тактным двигателем мощностью 2-3 л. с. В качестве электрогенератора используют часто электродвигатели от старых стиральных машин. Сочетание этих устройств позволяет получать на выходе электроток напряжением 220 В. Мощности такого бензогенератора достаточно для освещения, питания электрических приборов и инструментов, бытовой техники.

Порядок операций:

1. Изготавливают кронштейн и крепят к нему электродвигатель. Устанавливают полученную конструкцию на внешнем конце шины бензопилы. При этом обеспечивают:
   • перпендикулярность оси электродвигателя к плоскости шины;
   • расположение шкивов обоих устройств в одной плоскости.
2. Выходные валы двигателей снабжают шкивами подходящего диаметра.
3. Одевают на шкивы ременную передачу.
4. Изготавливают устройство для регулирования оборотов мотора мотопилы. Используют болт, который с помощью хомута крепят к ручке последней. Закручивание его приводит к увеличению количества оборотов, выкручивание — к уменьшению.
5. Внешнюю пусковую обмотку электродвигателя снабжают 2 конденсаторами, которые рассчитаны на напряжение 400-450 В и имеют общую емкость 10 мкФ. Их подсоединение — параллельное.

Особенности

Багги – удачное изобретение американцев. Впервые техника появилась на дорогах США в 50-х годах прошлого столетия. В качестве автомобилей доноров использовались вышедшие из строя машины Volkswagen с известной приставкой «Жук».

Модели изготавливались без радиатора, многих кузовных элементов, а двигатель располагался сзади. Современный двухместный багги представляет собой небольшой автомобиль, устройство которого позволяет легко преодолевать бездорожье. Основные конструкционные преимущества:

• низкий центр тяжести;
• высокий дорожный просвет;
• повышенная проходимость;
• независимая подвеска;
• усиленная ходовая часть;
• короткая база;
• внедорожная резина.

Плюсы использования машины, неприхотливой к дорожному полотну, извилистой местности тоже очевидны – простое управление, мобильность, возможность получить массу положительных эмоций от процесса езды.

Каждый народный умелец, любитель современного автотранспорта может собрать за короткий срок 2-местный багги согласно собственным предпочтениям. Например, изготовить прогулочный вариант машины или сделать мощный кроссовый транспорт для преодоления сложных преград. Вне зависимости от модели, ключевое требование, предъявляемое к двухместному багги – возможность экстремальной езды по бездорожью и автострадам общего пользования.

Какие существуют насадки для бензопилы

На сегодняшний день разработано производителями и имеется в продаже большой выбор насадок для бензопилы. Если конкретнее, то для вашей пилы вы можете купить:

1. Приставку лодочный мотор.
2. Лебедку.
3. Помпу.
4. Мотобур.
5. Дровокол.
6. Приспособление для нарезки досок.

Если вы любите мастерить что-либо своими руками, то и тут пила станет отличным помощником, ведь её можно использовать как силовой агрегат для своих изобретений. Например, в видео ниже показано как из простой бензопилы можно сделать картинг для своего ребенка. Это очень интересно и не так сложно как кажется.

А в следующем видео показан самодельный снегоуборщик, двигателем которого является бензопила Штиль. Идея очень хорошая, но снегоуборщик немного не доработан, но все же способен облегчить уборку территории частного дома.

Теперь рассмотрим каждую из насадок подробнее, разберемся с плюсами и минусами использования, сделаем вывод о том, как использование приспособы влияет на ресурс бензопилы и её работоспособность.

Лодочный мотор

Насадка предназначена для установки на небольшие резиновые лодки имеющие транец. Характеристики:

1. Передаточное число редуктора 1:2.
2. Максимальная скорость в стоячей воде 20 км/ч.
3. Винт трехлопостной диаметром 150 мм.
4. Расход топлива 1 литр в час.
5. Вес в собранном состоянии 8 кг.

Такие характеристики позволяют использовать насадку тем, кому не нужна высокая скорость передвижения по воде, а достаточно просто добраться из точки «А» в точку «Б». Она популярна у рыбаков, т. к. легкая и компактная, входит в багажник легкового авто.

В комплекте с насадкой поставляются все необходимые крепежи. Имеется инструкция по установке насадки и её правильному использованию.

Основное преимущество использования такой приставки для бензопилы, это экономия на покупке лодочного мотора.

Как установить бензопилу на насадку лодочный мотор вы можете узнать, посмотрев видео.

Какие самоделки из бензопилы можно сделать?

Бензопила — очень удобный инструмент для изготовления самоделок. Приспособив её на специальную платформу с колесами, и соединив цепь с валом, на котором будут установлены ножи, можно получить мощную газонокосилку. Кстати, чтобы долго не заморачиваться, на вал можно установить звёздочку от заднего колеса велосипеда.

Кроме того, из бензопилы можно сделать отличную пилораму, поскольку переделывание данного инструмента, в этом случае, также сводится к минимуму.

Вообще, все самоделки из бензопилы, можно разделить на две большие группы:

1. В первую группу попадают те самоделки, при изготовлении которых практически нет нужды разбирать и модернизировать бензопилу;
2. Ко второй группе самоделок, относится всевозможная техника: снегоуборочные машины, мопеды, аэросани, квадроциклы и т. д. Другими словами говоря, сложные механические устройства, для изготовления которых придется кардинально разобрать бензопилу, сделать водяную или воздушную систему охлаждения, в общем, полностью изменить этот бензиновый инструмент.

Рассмотрим, что можно сделать из бензопилы, что обязательно пригодится в домашнем хозяйстве.

Так, например, на основе бензопилы «Дружба» можно сделать следующие самоделки:

1. Мощный лодочный двигатель;
2. Бензиновую болгарку;
3. Пилораму;
4. Мотокультиватор;

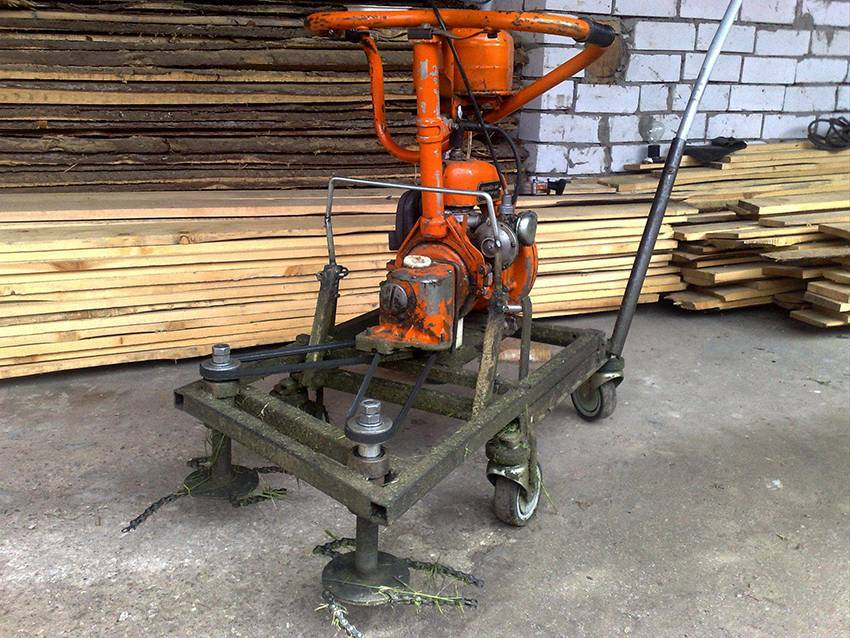

5. Газонокосилку.

Если дело касается автомобильных самоделок, то из практически любой бензопилы, можно сделать:

1. Мопед, если установить бензопилу на велосипед;
2. Снегоход и аэросани;
3. Снегоуборщик;
4. Квадроцикл;
5. Самокат.

Конечно же, вторая группа самоделок из бензопилы, требует основательного подхода и полного изучение конструкции.

Также, потребуется докупить все необходимые материалы, а в некоторых случаях, не обойтись и без сварочного аппарата.

Пилорама из бензопилы

Наиболее простой в изготовлении, является самодельная пилорама из бензопилы Урал, Тайга или Дружба. Суть работы самодельной пилорамы заключается в том, что имеется одна большая направляющая, по которой на подвижных салазках, взад и вперёд, двигается бензопила.

В качестве направляющей, можно использовать рельсу или несколько длинных, но ровных металлических уголков. Платформа, на которую впоследствии будет закреплена бензопила, изготавливается из куска толстой стали, толщина которой должна быть не менее 5 мм.

Особого внимания заслуживает подвижная часть пилорамы, та, посредством которой платформа и осуществляет свое движение вдоль направляющей. В качестве роликов, здесь можно использовать металлическую трубу с прорезиненной поверхностью

Очень важно, чтобы ширина подвижной части совпадала бы с шириной направляющей

Как видно на фото, бревно, расположенное рядом с пилорамой, довольно легко разрезается на несколько частей, посредством движущейся по направляющей бензопилы. Таким образом, можно прилично сэкономить на покупке пилорамы, при этом, как видно, бензопилу практически не нужно каким-то образом переделывать, разбирать и т. д.

Мотоблок из бензопилы

Как было сказано выше, из бензопилы можно сделать различные самоделки для дома и дачи. Одними из таких самоделок, являются косилка и мотоблок. С косилкой из бензопилы дела обстоят не так сложно, как с мотоблоком, для изготовления которого придется варить металлическую раму, после чего, приспосабливать к ней два колеса сбоку.

Принцип изготовления мотоблока из бензопилы заключается в использовании нескольких звёздочек, которые могли бы передавать крутящееся усилие ножам. Для этих целей звёздочки располагаются по бокам металлического вала, на котором приварены несколько ножей.

Самодельный мотоблок из бензопилы Урал или Дружба, станет настоящим помощником для тех, кто имеет достаточно большой по площади огород. Может такой мотоблок и не будет отличаться большой мощностью, однако его вполне хватит для того, чтобы решить основную задачу по обработке земли.

можно Что сделать из бензопилы

Все самоделки условно можно разделить на 2 группы:

• наиболее простые болгарка (устройства, ледобур, насос, лебедка, мотоблок, мотор лодочный, велосипед, мопед);
• более сложные предметы и механизмы (пилорама, снегоуборщик, снегоход, аэросани, вертолет, электростанция, цельнокованый нож).

Для изготовления выше всех перечисленных устройств можно использовать марки различные бензопил. При их выборе следует необходимую учитывать мощность для нормальной работы Чаще. переделки всего для изготовления различных используют устройств такие марки бензопил: Дружба, Урал, Штиль.

к оглавлению ?

Плюсы и минусы таких устройств

Плюс в том, что с помощью одного агрегата (бензопилы) можно решать много задач – использовать бензопилу традиционным способом для поперечного распила и ставить её на раму для распила бревен на погонаж.

Минусы в следующем:

• Низкая производительность.
• Значительный расход топлива и масла на распил 1 куб.м.
• Толстый пропил, большой процент древесины уходит в опилки.
• Значительный, ускоренный износ самой бензопилы и пильной фурнитуры.

В итоге, приспособление может быть полезным и выгодным, когда относительно регулярно требуется пилить небольшие, но не совсем мизерные объёмы древесины. При больших объемах, когда надо пилить быстро и качественно, лучше использовать традиционные пилорамы. И наоборот, для распиловки всего 2-5 бревен покупать или сооружать такую конструкцию также нет смысла.

Лебедка

Механизм предназначен для горизонтального перемещения или подъема грузов на высоту. Не зависит от наличия электроэнергии, может использоваться на природе, в туристических походах.

Обязательное условие при этом — мощность двигателя лебедки из бензопилы своими руками не должна быть меньше 2,5 кВт.

Важным элементом устройства является барабан — его изготавливают самостоятельно или используют от ручной лебедки. Кроме того, понадобится:

• редуктор для уменьшения оборотов мотопилы;
• металлические трубы или профильный прокат, рычаг, кулачковые зажимы, хомуты.

Порядок изготовления лебедки:

1. Из труб изготавливают жесткую раму. Используют сварку.
2. Крепят к ней мотор бензопилы. К нему хомутами подсоединяют редуктор, а к выходному валу последнего — барабан.
3. Устанавливают рычаг, оборудованный кулачковыми зажимами, связанными с валом барабана. Этот элемент управления позволяет управлять рабочим процессом: при перемещении рычага в одну сторону включается вращение барабана, в другую — происходит его остановка.
4. Изготавливают якорь, которым лебедка будет закрепляться в почве или цепляться за какой-либо неподвижный предмет. Используют заостренные уголки, которые приваривают или присоединяют шарнирами к раме.
5. Наматывают на барабан трос, свободный конец которого снабжают крюком. Его применяют для захвата, присоединения к грузу, который нужно перемещать.

Устройство существует в 2 вариантах. Буры из бензопилы своими руками делают для земли или для сверления льда. В первом случае приспособление облегчает устройство глубоких ям под столбы, опоры забора, иных конструкций. Во втором — помогает рыбакам зимой сверлить лунки. Отличаются они используемым буром.

Конструкция бензобура предполагает соединение в одно целое готового бура и двигателя мотопилы. Чтобы сделать мотобур из бензопилы, у последней должен быть мотор большой мощности — не менее 2 л. с. Кроме того, понадобятся:

1. Редуктор. Это важный элемент устройства. Он необходим для снижения оборотов мотора пилы, т. к. при быстром вращении бура может не хватить мощности двигателя, да и работать при таких условиях трудно.
2. Болгарка.
3. Металлическая труба.
4. Дрель.
5. Сварочный аппарат.

Последовательность сборки бура:

1. Из металлической трубы изготавливают две прямоугольные рамки. Размер одной — 45х35 см, второй — 10х10 см.
2. Соединяют рамки между собой, размещая параллельно одна другой на удалении 30 см. Делают это одинаковыми кусками металлической трубы, сваривая ими смежные углы рамок.
3. Внутри полученной усеченной пирамиды к меньшей рамке крепят редуктор.
4. По схеме сбора бура сверху устанавливают мотор, соединяя его с редуктором коротким валом (изготавливают предварительно). Рукоятку, которой регулируется подача топлива, выводят на верхнюю большую рамку. На ней же располагают систему аварийного отключения двигателя.
5. Подсоединяют, используя кусок трубы, к выходному валу редуктора бур. Детали соединяют шпонками или шпильками.

Самокат на бензиновом моторчике

Для создания такого средства передвижения понадобятся:

• двигатель от пилы;
• цепь;
• болтики, гайки для креплений;
• коммутатор и акселератор от горной велосипедной модели;
• старый самокат.

С пилы снимается шинная часть с цепью, все остальное остается и будет установлено на самокатную платформу. От коленвала откручивается муфта. Моторная мощность будет подаваться при помощи велосипедной цепи по звездочкам. Сразу предупредим, что будет две проблемы – остановить двигатель невозможно, а при его запуске придется заднее колесо приподнять над землей. На заднюю ось самоката прикручиваем звездочки.

На платформу размещаем мотор таким образом, чтобы его звездочка была на одной линии с колесной группой. Просверлив отверстия в корпусе пилы и самокатной платформе, соединяем их болтами.

Подогнав по длине цепь, натягиваем ее на звезды. Акселератор, укрепленный на ручке, проводами соединяем с проводкой включения и отключения, чтобы была возможность подачу моторной энергии держать под контролем.

Пилорама

Под такую конструкцию необходимо основание, закрепленное прочно, чтобы не создавались смещения и вибрирование.

Изготовленные элементы основания выставляются параллельно, по уровню, что особенно важно, чтобы избежать создания свободного хода. Это выполняется на бетонной поверхности, фундаментном основании или уплотненной земле

Рама фиксируется болтами или шпильками, сваривается с армировкой фундамента.

Теперь устанавливается рельсовая основа, фиксирующаяся к боковым креплениям.

Порядок работ можно посмотреть на видео:

Как сделать газонокосилку, используя подручные средства

Чтобы быстрее справиться с высокой травой или привести в порядок газон, среди инструментов хозяина обязательно должна присутствовать газонокосилка. Можно приобрести обыкновенный заводской вариант техники, удобный в использовании, но следует учитывать, что цена газонокосилки будет значительной. Выполненная своими руками самоделка из бензопилы «Дружба» обойдется в полтора раза дешевле заводского устройства, а мощности вполне хватит для стандартного бытового применения.

Независимо от выбранного типа конструкции, триммер будет состоять из привода, каркаса, системы управления и ножей. Для удобства работы прибор дополнительно оснащают колесами, ножками, рукоятями и защитным кожухом, в котором собирается скошенная трава. Процесс изготовления газонокосилки начинается с создания каркаса удобного размера, чаще всего сложенного из металлических уголков. Оптимальным считается размер 25×25 см.

В целом ход работ по изготовлению техники выглядит так:

1. Используя болты, к готовой раме прикрепляют железные ручки, а на боковых частях монтируют колеса.
2. Предварительно изучив характеристики бензопилы «Урал» или любой другой модели, с прибора снимают ручку и шину.
3. При помощи шпилек с гайками к основе прикрепляется оставшаяся часть техники. Сделать это нужно так, чтобы вал редуктора, развернутого на 90˚, смотрел вниз.
4. На следующем этапе потребуется удлинить газовый трос, а из двух трубок выполнить раздвижной вал, соединенный с редуктором.

Газонокосилка сделанная из бензопилы будет стоить намного дешевле, чем покупная.На заметку! Некоторые производят ножи для создания газонокосилки самостоятельно, например, из деталей ручной пилы. Гораздо проще приобрести готовое изделие, которое затем при помощи болтов или сварочного аппарата соединяется с валом.

В качестве колес берут элементы из старых детских колясок или тачки. Если для изготовления использовать несколько труб разного диаметра, получится изготовить прибор с телескопической системой работы, способный изменять длину.

Это особенно важно, если устройством часто пользуются люди разной комплекции. Также создание телескопического вала поможет регулировать высоту травы после прохождения газонокосилки

Чтобы прибор служил дольше, не выходил из строя после встречи с твердыми камнями и качественно боролся с небольшими кустами, следует оснащать его качественными стальными ножами. Для удобного использования советуют дополнительно оборудовать косилку травосборником, чтобы не пришлось собирать остатки скошенной травы.

Самоделка из бензопилы — двигатель велика

Нельзя сказать, что от такой конструкции будет много толка, но многие делают такой своеобразный транспорт, просто, чтобы проверить себя и другим показать свое мастерство конструктора и механика.

За основу берется старый велосипед, какой не жалко, и всем известная бензопила «Дружба». Передача усилия на колесо выполняется с помощью велосипедной цепи и зубчатой пары.

Иногда берут горный велосипед, между бензопилой и колесом устанавливается вариаторная передача и редуктор (чтобы медленно, но уверенно двигаться, нужно передаточное число 18:1). На такую, «продвинутую» модель устанавливают амортизаторы и тормоз.
