Самодельный горн из консервной банки

Изготовление своими руками

Самодельная газовая горелка состоит из нижеприведенных элементов:

  1. редуктор;
  2. корпус, изготовленный из металла;
  3. головка и форсунка;
  4. элемент, предназначенный для регулировки подачи топлива;
  5. узел, предназначенный для крепления и фиксации газового баллона.

Газовая горелка для пайки своими руками может быть создана следующим образом:

Начать работу рекомендуется с изготовления рукоятки горелки. Для изготовления этого элемента конструкции можно использовать самые различные материалы. При наличии возможности можно снять уже изготовленную рукоятку от другого приспособления. Трубка для подвода газа должна быть представлена исключительно высококачественной сталью

Это связано с тем, что подобный материал способен выдерживать воздействие высокой температуры

При создании устройства следует уделять внимание размерам всех деталей. Диаметр протока трубки не должен быть больше 1 сантиметра

Только в этом случае можно обеспечить высокое давление, под которым будет подаваться газ. Толщина стенок используемой трубки составляет от 2 до 2,5 миллиметров. Только в этом случае трубка может выдерживать сильное воздействие. Крепление ручки к трубке проводится при помощи клея или другого качественного материала. Корпус может изготавливаться из стали. Многие специалисты рекомендуют использовать латунный прут, ширина которого должна быть не более 2-х сантиментов. Рассекатель также изготавливается из этого материала. Создается несколько отверстий, которые позволяют циркулировать кислороду. Это связано с тем, что огонь не может возникать без кислорода. Рекомендуется создавать около 4 отверстий, диаметр которых составляет 1 миллиметр. Следующий шаг заключается в запрессовывании рассекателя в корпус изготовленного приспособления. Фланец устанавливается с определенными зазором. За счет созданного зазора можно затормозить подачу огромного потока газа, который подходит к запальнику. Форсунка предназначается для подачи газа от баллона. Изготовить ее можно своими руками, для чего используется специальный прут. Образовать глухое отверстие в форсунке можно путем сверления, диаметр должен быть 2 миллиметра. Перемычка создается при применении 4-миллиметрового сверла. Для подвода топлива к концу трубки монтируют шланг. Стоит учитывать, что для подачи газа требуется шланг из специальной ткани и резины.

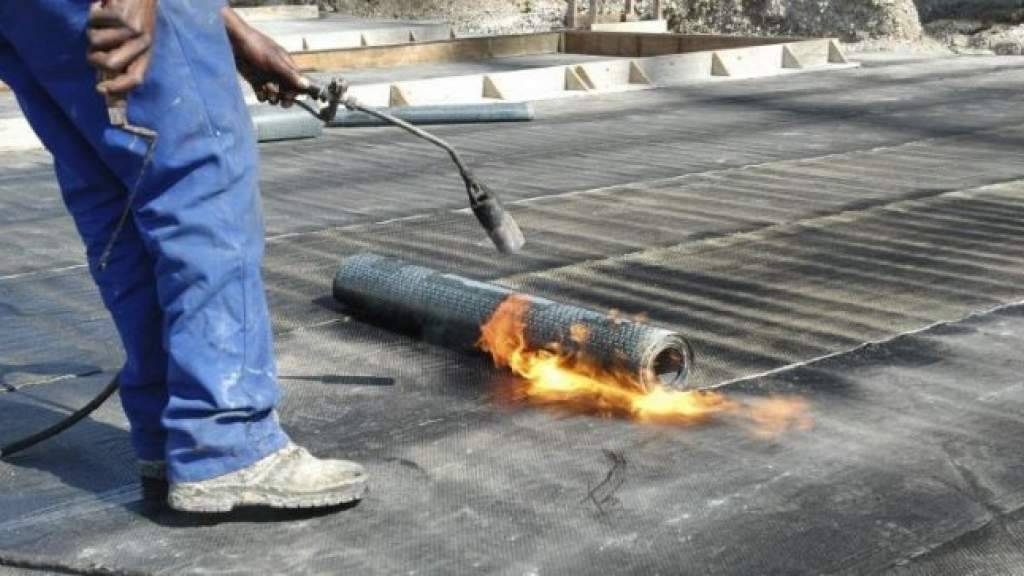

Использование газовой горелки в домашних условиях

После создания конструкции следует оптимизировать давление в баллоне. На момент работы в шланге не должно быть воздуха, так как он делает огонь менее стабильным. Длина пламени при правильной регулировке давления составляет примерно 40-50 мм. Инструменты для работы достаточно просты в исполнении, сделать газовую горелку для пайки металла можно достаточно быстро. Однако, допущенные ошибки могут стать причиной нестабильной работы конструкции

Поэтому следует уделить внимание тому, как работает газовая горелка

Изготовление и установка горелки в закрытый газовый горн

Рассмотрим два варианта – смастерить горелку «с нуля», используя рекомендации домашних мастеров с опытом, либо применить готовую конструкцию, приспособив/видоизменив некоторые её характеристики. Необходимо отметить, что в первом случае следует обладать весьма высокой квалификацией, а также иметь опыт настройки и, как минимум, ремонта подобных устройств. Иначе дело может окончиться взрывом, ожогами, и прочими неприятностями.

  1. Конфузионного раструба из жаропрочной из стали типа Х18Н9Т.
  2. Стального трубчатого корпуса, имеющего форму двойного усечённого конуса.
  3. Газоподводящей головки.
  4. Воздухоподводящей головки.
  5. Устья.
  6. Регуляторов количества газовоздушной смеси.

Для изготовления такой горелки необходимы: трубы на 1,5 дюйма, листовая заготовка толщиной не менее 1,2 мм под конфузор, два штуцера и три фланца – под соединение элементов. Сварную конструкцию лучше выполнять из жаропрочной стали, при этом сварку необходимо производить под флюсом или используя инертный газ. Как воздухо- и газоподводящие трубы можно использовать рукава высокого давления, диаметры которых будут соответствовать присоединительным размерам корпуса. Необходимы также фиксирующие хомуты и качественные уплотнения из бензомаслостойкой высокотемпературной резины. Все остальные элементы соединяются при помощи резьбы.

Горн с самодельной газовой горелкой

На некоторых сайтах встречаются рекомендации по изготовлению корпуса горелки способом вальцовки трубчатой заготовки. Но при больших давлениях струи пластическое упрочнение материала может привести к возникновению зон внутренних напряжений, которые при пуске горелки часто становятся причиной трещинообразования металла корпуса.

Вариант с установкой горелки от б/у газовой плиты значительно проще. Предварительно потребуется определить затраты топлива, необходимые для быстрого нагрева металла под ковку. Подбирая готовую конструкцию, устанавливают мощность основного агрегата (котла, плиты и т.п.), для которого устройство применялось. Произведение этого значения на КПД (для газа это – 0,89…0,93) даёт искомое значение мощности W.Немного сложнее установить расход газа Т. Алгоритм расчёта следующий:

  • Выясняется теплотворная способность топлива Q (для пропана можно принять 3600 кДж/м3);
  • Используя формулу Т = 3,6W/Q, определяется расход.
  • По результатам расчёта подбирается вся необходимая запорно-регулирующая арматура: клапаны, тройники, уплотнительные кольца и т.д.

Установку горелки в горн для ковки своими руками производят следующим образом. Вначале в подготовленное футеровочное отверстие вставляют конфузор, к нему через листовую прокладку из жаропрочной стали присоединяют устье горелки. К нему прикрепляют само изделие, и ввинчивают трубки для подачи воздуха и газа. Проверяют эффективность действия регуляторов, после чего производят пробный пуск газа от баллона или стационарной сети. Все работы необходимо проводить при хорошо проветриваемом помещении. При малейшем запахе газа установочные работы прекращают, и выясняют источник вероятных утечек.

Меры предосторожности

Даже небольшое газовое оборудование остается источником повышенной опасности. Неправильное обращение с такой горелкой способно привести к пожару или сильному взрыву. Поэтому при работе надо обеспечить себе надежную защиту — надеть специальную обувь, очки и перчатки.

Баллоны с пропаном нельзя использовать при низкой температуре (ниже 0°). Если операция проводится в помещении, то нужно гарантировать ему качественное проветривание. Теперь о том, что делать нельзя. Строго запрещено:

оставлять баллоны под лучами солнца;
держать их в наклоненном положении;
проводить работу вблизи источников огня;
использовать оборудование без редуктора.

Регулярная проверка герметичности конструкции (особенно самодельной) — условие обязательное. При появлении запаха газа работу сразу же прекращают, перекрывая вентиль на баллоне.

Как сделать газовую горелку? Не слишком сложно, если мастер в качестве образца выбрал самую элементарную модель. И не очень просто, когда он хочет собрать мощную и максимально надежную конструкцию. Но в том и другом случае нельзя забывать о технике безопасности, так как привычный всем газ остается серьезной угрозой для здоровья людей и их имущества.

О том, как сделать газовую горелку, расскажет автор следующего видео:

Была ли статья полезна?Мы хотим стать лучше. Спасибо за мнение!

Нагрев заготовки в кузнечном горне

От кузнечной печки требуются два главных и единственных свойства: давать очень высокую температуру, вплоть до 1200 – 1500°С и возможность поддерживать нужную температуру в течение определенного времени. Иными словами, нам нужен сильный и ровный жар.

При какой температуре металлы поддаются ковке, то есть начинают быть пластичными? Это у всех металлов и сплавов по-разному. А вот визуальный признак того, что металлическая деталь нагрелась до нужной температуры, тоже общий – это оранжевый цвет детали.

Все металлы отвечают на нагревание изменением цвета от темно-красного до пронзительно-белого. Так вот оранжевый цвет – это сигнал, что можно начинать настоящую кузнечную работу по металлу.

Чертеж кузнечного горна.

Единственный металл, который ведет себя довольно подло и не меняет своего цвета при нагревании – это алюминий. Он не самый легкий металл для ковки и сварки в принципе, с алюминием нужно знать и применять множество специальных требований.

Так вот отсутствие оранжевого цвета в то время, как он уже нагрелся для ковки – значительный фактор, затрудняющий работы с этим капризным металлом и его сплавами. Ведь и перегреть нельзя. Недогреть – тоже никуда не годится.

Жидкостные устройства

Сложность заключается в подаче нужного количества топлива в камеру сгорания.

Собирая такую печь, монтируют бак для горючего и систему его подачи в очаг — форсунку. Главная проблема заключается в том, чтобы топливо распрыскивалось в мелкую пыль, тогда система будет эффективной.

Некоторые специалисты рекомендуют для этого использовать топливный тракторный насос.

Для более высокой температуры потребуется обустроить и подачу воздуха. Лучше всего использовать электрический вентилятор.

Однако кузнечная печь на жидком топливе довольно сложная в обслуживании и сборке. Намного проще собрать газовый аналог, да и топливо обойдется намного дешевле, а потребуется его меньше. Но некоторые мастера собирают такие печи и используют для своей кузни.

Решая, какой из типов горна собрать своими руками, нужно руководствоваться потребностями и планируемыми видами работ. Кованые ножи не требуют больших размеров очага и, если будут создаваться такие небольшие поковки, не стоит собирать большую стационарную конструкцию. Намного проще сделать небольшой переносной тип печи, желательно на газу.

Конечно, при запланированном производстве более массивных изделий лучше всего делать стационарный кирпичный горн с мощным поддувалом и вытяжкой.

Также немаловажным моментом будет выбор топлива. Газ более дешевый и простой вариант, уголь (древесный или каменный) несколько сложнее в использовании и его нужно большее количество в пересчете на массу заготовки. Что выбрать — зависит от Вашего предпочтения и доступа к запасам горючего.

Для того, чтобы принять участие в обсуждении данного материала, перейдите к комментариям этой статьи. Оставьте свои замечания, подкрепленные опытом сборки и использования различных конструкций кузнечных горнов.

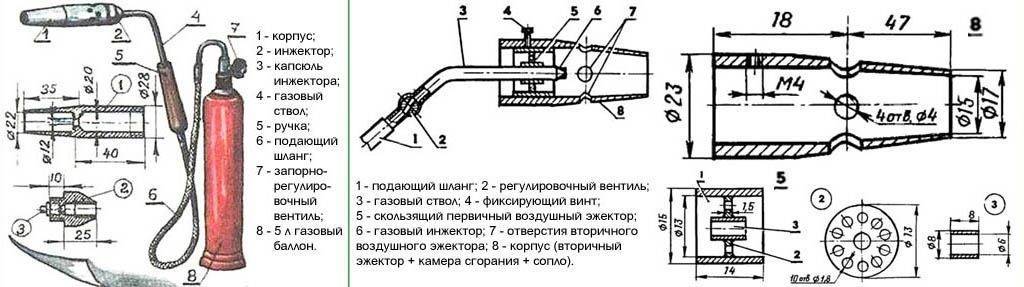

Конструкция горелки

Стандартная самодельная горелка функционирует таким образом. Под давлением по специальному шлангу из баллона подаётся газ. Чаще всего в качестве такого газа используется пропан. Объём подаваемого газа изменяется расположенным на баллоне регулирующим рабочим краном. Поэтому установка дополнительного понижающего редуктора не требуется.

Запорный кран располагается за основным вентилем и крепится на газовом баллоне. Он используется для открывания или закрывания подачи газа. Все остальные регулировки (длину и интенсивность пламени) самой горелки осуществляют с помощью, так называемого, рабочего крана. Подводящий газовый шланг, по которому происходит подача газа, подключен к специальной насадке. Она завершается ниппелем. Он позволяет задавать величину (длину) и интенсивность (скорость) пламени. Ниппель совместно с трубкой помещают в специальный вкладыш (металлический стакан). Именно в нём происходит создание горючей смеси, то есть обогащение пропана кислородом атмосферного воздуха. Созданная горючая смесь под давлением поступает через сопло в область сгорания. Для обеспечения непрерывного процесса горения в сопле конструктивно предусмотрены специальные отверстия. Они выполняют функцию дополнительной вентиляции.

На основе такой стандартной схемы можно разработать собственную конструкцию. Она будет состоять из следующих элементов:

  • корпуса (обычно его изготавливают из металла);
  • редуктора, который крепится на баллон (применяют готовый прибор);
  • форсунки (изготавливают самостоятельно);
  • регулятор подачи топлива (по выбору);
  • головка (форма выбирается исходя из решаемых задач).

Корпус горелки изготавливается в форме стакана. В качестве материала применяют обыкновенную сталь. Такая форма позволяет обеспечить надёжную защиту от возможного задувания рабочего пламени. К корпусу крепят рукоятку. Она может быть выполнена из различного материала. Самое главное, чтобы она обеспечивала удобство при работе. Предыдущий опыт показывает, самая оптимальная длина такой ручки находится в интервале от 70 до 80 сантиметров.

Устройство газовой горелки

Сверху крепится деревянный держатель. В его корпус помещают шланг подачи газа. Это позволяет придать конструкции определённую прочность. Длина пламени может осуществляться двумя регулировками. С помощью редуктора, расположенного на газовом баллоне, и вентиля, установленного на трубке. Розжиг газовой смеси производится благодаря специальной форсунке.

Принципиальная конструкция самодельного горна

Первый вопрос: какой горн делать – открытый или закрытый? Ответ будет зависеть от ваших планов – что вы собираетесь делать в своей кузнечной мастерской? Если это хобби в виде художественной ковки в малых количествах исключительно для дома и подарков родственникам, то вам будет вполне достаточно обзавестись открытым горном.

Он намного проще и обойдется вам дешевле по денежным и трудовым затратам. На открытом горне проще нагревать и массивные или длинные детали.

Если же вы планируете работать с металлами серьезно, чтобы, например, зарабатывать деньги, то мы посоветовали бы соорудить кузнечный горн своими руками закрытого типа.

Вот какие детали составляют грамотно собранный горн:

  • рама на стойках для опоры, все должно быть сделано из стали;
  • под – дно или нижняя часть стенки горна;
  • заслонка шиберного типа со специальными отверстиями для ускорения нагревания металла и экономии топлива;
  • вентилятор;
  • труба для отвода дыма
  • футеровки – тепловая защита печки в виде шамотных кирпичей;
  • рекуператор – специальное устройство для возврата выделяющегося тепла в виде печных газов и, таким образом, эффективного использования ресурсов.

Открытая

Металлическая конструкция, устанавливаемая на огнеупорном фундаменте. В его роли может выступать бетонная площадка или огнеупорные кирпичи. Для такой конструкции создают специальный поддон, в котором располагают детали для последующего нагрева. С боковых сторон размещают вертикальные стойки, на которые крепится горелка для газового горна.

При такой конструкции дым во время работы вытягиваестя естественным путем, соответственно, не требуется создание вытяжки. Но при этом газовый горн размещают либо в хорошо проветриваемом помещении, либо на открытом воздухе.

Преимуществом такой конструкции горна является возможность разогрева разных деталей на поддоне, причем их размеры ограничены только боковыми стойками.

Правила топки

Самый простой кузнечный горн топят углем. Возможно использование дров, но предварительно их необходимо прогреть до состояния угля. Устройство можно упростить, если превратить его в газовый горн. Для топки прекрасно подойдет бутан либо пропан.

В состав данных газов входят такие элементы, как кислород и водород. Соединившись с кислородом, они выделяют большое количество тепла. Его достаточно, чтобы хорошо разогреть устройство. Именно поэтому газовый горн пользуется все большей популярностью.

Есть при топке газом один нюанс. Управление данной системой станет практически невозможным. Регулировка температуры воздуха очень затруднительна, если речь идет об использовании газа. Кроме того, содержащаяся в газах сера оказывает негативное воздействие на металл.

Форсунка для газовой горелки

Данную задачу умельцы решают следующим способом:

  1. В трубке-корпусе просверливают отверстие настолько малого диаметра, насколько возможно. Сегодня в продаже имеются сверла диаметром 0,2 – 0,3 мм и специальные патроны для них. В качестве примера можно привести продукцию марки Dremel.
  2. Далее горелку зажимают в тисках с мягкими губками и осторожными ударами молотка для чеканки слегка деформируют ее так, чтобы отверстие сузилось до требуемого размера — 0,1 мм.

Регулятор подачи газа и форсунка/жиклер

Остается обработать форсунку мелкозернистой наждачкой, устраняя заусенцы и неровности. Это необходимо сделать для того, чтобы поток газа, а соответственно и факел, были ровными.

Типы кузнечных горнов

Еще 100-120 лет назад основным видом топлива был каменный уголь, на нем работало все основное производственное оборудование, в том числе и кузнечные горны. Сегодня разнообразие топлива позволяет сделать различные виды печей, вплоть чуть не «карманного» формата, но вполне эффективные и работоспособные.

К примеру, в представленном видеоматериале самодельный горн для ковки, сделанный из консервной банки и небольшой газовой горелки.

В зависимости от типа используемого топлива и особенностей конструкции выделяют следующие типы кузнечных очагов.

  • Газовые, жидко- и твердотопливные.
  • С открытым и закрытым очагом.
  • Переносные и стационарные.

Какой из этих видов выбрать и сделать, будет зависеть от планируемых работ и размеров обрабатываемых заготовок.

Полезные советы

Несколько секретов для улучшения работы горна:

  • Задняя стенка с вырезом улучшит вентиляцию и даст возможность работать с длинными заготовками.
  • Металлическая подставка под горн сделает работу более удобной.
  • Для работы с разными по размеру заготовками удобнее использовать несколько разных по размеру стоящих рядом горнов. Воздух подводится при помощи гибких шлангов для быстроты переключения между горелками.
  • Каждая «магистраль» должна иметь запорную арматуру. Для плавной регулировки следует отказаться от шаровых вентилей.

После завершения процесса монтажа необходимо произвести тестовый запуск газа в горн. Малейший запах — это сигнал неправильной установки. Для дальнейшей безопасной эксплуатации конструкции требуется выяснить и устранить причину утечки. Проверку следует проводить при достаточном проветривании помещения.

Инструмент необходимый для изготовления газового горна:

  • болгарка;
  • дрель;
  • *сварочный аппарат.

*в принципе, можно обойтись и без сварки. Используя болтовые соединения.

Из уголка варятся 2 рамки, которыми стянутся кирпичи. Дрелью сверлятся отверстия в этих рамках для стяжки шпильками. Так же нужно просверлить отверстие в кирпиче под горелку. Я делал это сверлом и потом растачивал фрезой. После чего идет сборка горна: укладываются кирпичи в нижнюю рамку, накрываются верхней и стягиваются шпильками. Вот и все! Без особых затрат у вас появился простой газовый горн. Подробно о его изготовлении своими руками вы можете увидеть в моем видео

Часть 2- доработка горна для удобной ковки

Как уже писал в самом начале статьи, здесь я опишу простейшие доработки, которые я произвел в первые дни эксплуатации горна. Довел конструкцию до ума подручным материалом.

Устройство пропановой горелки

Перед тем, как приступать к самостоятельному изготовлению газовой горелки стоит разобраться с ее конструктивными особенностями и принципом работы.

Как правило, пропановая горелка состоит из следующих элементов:

  • корпус;
  • рукоятка;
  • распределительное сопло;
  • газовый шланг;
  • газовая трубка;
  • баллон с пропаном;
  • редуктор;
  • хомуты для крепления.

По шлангу из баллона под давлением подается пропан. Объем газа регулируется рабочим краном на баллоне, но в целях безопасности стоит дополнительно установить понижающий редуктор.

Это основные элементы, которые будут присутствовать в самодельном устройстве. Но в зависимости от выбранной модификации конструкция может немного меняться

Для открытия/закрытия подачи газа используется запорный кран. Он находится за основным вентилем. Регулировка интенсивности пламени выполняется при помощи рабочего крана.

На один конец газового шланга, по которому происходит подача газа, крепится специальная насадка, на конце которой расположен ниппель. Ниппель вместе с газовой трубкой помещаются в металлический стакан, где собственно и происходит создание горючей смеси.

Далее горючая смесь через сопло под давлением поступает в область сгорания. Для поддержания равномерного процесса горения в сопле специально предусмотрены отверстия.

Ознакомившись с конструкционными особенностями устройства можно приступать к созданию газовой горелки своими руками, тем более, что это не так сложно, как может показаться на первый взгляд.

Принцип работы установки

Перед тем как приступить к сборке термической установки, нужно понимать принципы работы самодельного горна для ковки металла, чтобы упростить конструкцию печи для домашнего пользования. В основе работы прибора лежит энергетический выход при сжигании смеси углерода и кислорода, процент выделения металла в расплавленном виде. В процессе плавки углерод купирует реакцию окисления металла, постоянный поддув газа в топливо быстро повышает температуру в горне.

Разрабатывая чертеж будущего кузнечного приспособления, особое внимание следует уделить типу энергетического вещества, влияющего на конструкцию очага. По виду топливо для горна бывает:

  • газовым (бутан, пропан);
  • жидким (солярка, мазут);
  • твердым (древесный уголь, кокс);
  • смешанным (газово-жидким).

В зависимости от планируемой работы и размера заготовки термическая печь может быть с открытой или закрытой зоной очага. Домашнему мастеру следует помнить, что бытовой газ можно использовать в горне только после предварительной очистки от серы методом «прогонки» через жидкий нафталин. Изделия из прогретого газовой горелкой металла не могут использоваться в качестве нагружаемых деталей.

Основным требованием к обеспечению безопасности мастера является установка мощной принудительной вентиляционной системы, даже если для устройства кузнечного горна используется бытовой паяльный аппарат, работающий на баллонном газе. Прибор позволит заниматься изготовлением декоративных элементов интерьера и экстерьера в собственном гараже.

Форсунка для газовой горелки

Данную задачу умельцы решают следующим способом:

  1. В трубке-корпусе просверливают отверстие настолько малого диаметра, насколько возможно. Сегодня в продаже имеются сверла диаметром 0,2 – 0,3 мм и специальные патроны для них. В качестве примера можно привести продукцию марки Dremel.
  2. Далее горелку зажимают в тисках с мягкими губками и осторожными ударами молотка для чеканки слегка деформируют ее так, чтобы отверстие сузилось до требуемого размера — 0,1 мм.

Регулятор подачи газа и форсунка/жиклер

Остается обработать форсунку мелкозернистой наждачкой, устраняя заусенцы и неровности. Это необходимо сделать для того, чтобы поток газа, а соответственно и факел, были ровными.

Изготовление горна из буржуйки

По сути, эта та же буржуйка, только без колосников. Внешний вид кузнецы может быть в виде куба, параллелепипеда и цилиндра. После уборки колосников, воздух не поступает из пространства снизу, а вдувается через боковой канал, который поддается регулировке. Как результат, печь лучше прогревается. В ней дольше задерживаются газы, что тоже увеличивает жар.

Порядок изготовления следующий:

  • Из трубы диаметром до 300 мм, отрезается кольцо, шириной 100 мм. Эта деталь называется воротник.
  • Берется лист толщиной 4 мм и из него вырезается круг равный диаметру воротника. Это будет дверца.
  • Отрезается кусок трубы для подачи воздуха. Он может быть от 76, до 102 мм.
  • В него вставляется заслонка, при помощи ручки, пружины и гайки.
  • Из листа 3 мм вырезается полоска шириной 30 мм и длиной равной периметру дверцы.
  • Полоска облегает дверцу и обваривается.
  • Сбоку, в дверце сверлится отверстие и туда приваривается труба для подачи воздуха.
  • При помощи запорного устройства, дверца крепится к воротнику.
  • Это узел устанавливает на топку с отступом от дна на 100 мм.
  • В задней части, вверху, прорезается отверстие и устанавливается дымоход.

К недостаткам такой печи относится отсутствие зольника. Однако более продолжительное горение приводит к улучшенному сгоранию твердых отходов. Уборку золы можно проводить реже.
