Самодельный рейсмусовый станок из электрорубанка

Изготовление рейсмуса своими руками

Чтобы сделать рейсмус из электрорубанка, достаточно простейшего набора инструментов и материалов:

старый электрорубанок;
чертежи оборудования;
бруски и фанера (для корпуса изделия);
фиксаторы;
шпильки;
колодки и пр.

Внимание! Очень важно четко понимать, для каких заготовок в будущем будет использован рейсмус, поскольку, исходя из их размера, изготавливается изделие с определенными габаритами (сюда входит ширина корпуса, длина направляющих, ширина шпильки и пр.). Процесс создания рейсмуса выглядит схематически следующим образом (перед началом работ желательно детально ознакомиться с подробными фото- и видеоматериалами):

Процесс создания рейсмуса выглядит схематически следующим образом (перед началом работ желательно детально ознакомиться с подробными фото- и видеоматериалами):

Схема рейсмуса

Первым делом изготавливается основа для рабочего стола. Для этого используется обычная фанера (ее ориентировочные размеры – 40х50 см).
Из фанеры также изготавливаются подставки. Затем необходимо зафиксировать их для платформы с электрорубанком.
Соберите с помощью шурупов конструкцию и прикрепите ее к основанию рейсмуса.
Вырежьте платформу для установки электрорубанка и закрепите его на ней. Не забудьте сделать по центру платформы специальное отверстие, которое должно идеально совпасть с размерами рубанка.
Закрепите на готовой платформе резьбовые винты с шестеренками. Для этих целей подойдут планки на шурупах.
На углах основы рейсмуса установите винты, которые будут служить крепежами для механизма, осуществляющего движение платформы вверх и вниз.
Установите платформу рейсмуса на специальные подставки, после чего закрепите ее вместе с электрорубанком.
Проложите электропроводку

Важно при этом учитывать возможность ее повреждения и принять все меры по предотвращению подобных ситуаций.
Один из последних этапов – монтаж ручки, управляющий платформой рейсмуса из электрорубанка.
Установите измерительную планку и указатель для получения точных измерений рабочих заготовок.

После того как сборка будет завершена, можно приступать к предварительной проверке работоспособности готового изделия: рубанок должен работать без сбоев, а заготовка после обработки не должна иметь скосов и прочих дефектов.

При создании рейсмуса из электрорубанка в домашних условиях необходимо иметь представление о некоторых тонкостях для того, чтобы результат затраченных усилий и времени получился стоящим:

При изготовлении крепежного валика следует соблюдать правильность его расположения: он не должен быть установлен слишком низко, иначе на обрабатываемых заготовках могут образоваться поперечные вмятины.
Тщательно проследите за тем, чтобы рабочий стол инструмента был установлен идеально ровно. При наличии перекосов готовое изделие не будет иметь гладкую ровную поверхность.
Проследите за правильностью расположения задней колодки рейсмуса: она не должна излишне давить на заготовку. В этом случае сила подачи уменьшится, а ножи при этом будут работать

В результате на обрабатываемой поверхности могут образоваться желобки.
Обратить внимание стоит и на накидной козырек изделия. Если он будет установлен неправильно, стружка в процессе работы попадет на нижний валик, и непременно образуются вмятины.. Вот и все нюансы, которые следует знать для того, чтобы создать в домашних условиях качественный и долговечный рейсмус из электрорубанка

Удачи!

Вот и все нюансы, которые следует знать для того, чтобы создать в домашних условиях качественный и долговечный рейсмус из электрорубанка. Удачи!

Оборудование на базе строгальных валов

Чаще всего самодельные мастера используют ножевой вал. Его изготавливают из стали 40Х или ХВС. Прочность металла довольно высокая, твердость на уровне HRC 42…48, что позволяет выполнять обработку с помощью металлорежущего инструмента.

Общий вид ножевого вала:

Чертеж:

Устройство ножевого вала: 1 – цилиндрический вал; 2 – подшипники опорные; 3 – нож; 4 – прижимная (клиновая) планка; 5 – прижимные (фиксирующие) болты; 6 – пружина.

На цилиндрическом валу 1 проточены специальные пазы, в них установлены клиновая планка 4 и нож 3 (используется инструментальная быстрорежущая сталь). Установленные во внутреннем пазу пружины 6 позволяют выдвинуть нож 3. Фиксация в заданном положении относительно центра вала выполняется фиксирующими болтами 5.

На станине вал 1 установлен на подшипниках 2 (обычно используются литые корпуса). Выбирают исполнение подшипникового узла, защищенное от попадания влаги и опилок. Тогда гарантируется длительная эксплуатация вала.

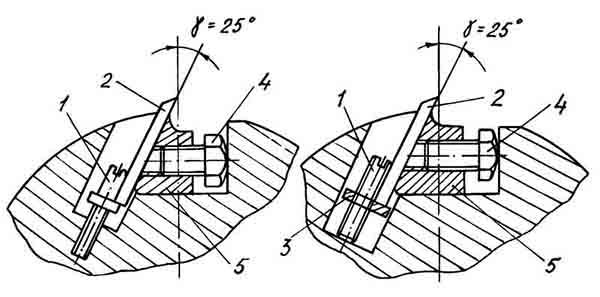

Варианты установки ножей на валу: 1 – регулировочный винт; 2 – нож; 3 – упорная гайка; 4 – фиксирующий болт; 5 – клиновая (фиксирующая) планка.

Иногда применяются иные виды исполнения ножевого вала. У каждого производителя свои конструкции и предпочтения при изготовлении.

Внимание! Для закрепления ножа в определенном положении нужно выворачивать болт. Он действует в распор паза

Подобное решение обусловлено тем, что при вибрации болтовые соединения стремятся отвернуться. Решение продиктованы безопасностью исполнения изделия.

Процесс строгания доски: 1 – направляющая планка; 2 – обрабатываемая доска; 3 – подающая поверхность; 4 – приемная поверхность; 5 – ножевой вал.

Процесс фугования происходит в определенной последовательности.

Заготовка укладывается на подающую поверхность стола.
Ее прижимают к направляющей планке.
Ножевой вал снимает часть слоя древесины (обычно 0,3…0,7 мм).
Обработанная деталь перемещается на приемную поверхность стола.

Между подающей и приемной поверхностями расстояние соответствует толщине срезанного слоя.

Клиноременная передача в фуговальном станке: 1 – ножевой вал; 2 – электродвигатель; 3 – корпус станка; 4 – натяжная пружина; 5 – отверстие для трубопровода от стружкоудалителя (пылесоса).

Привод вращения от электродвигателя к ножевому валу выполняют с помощью клиноременной передачи. Линейная скорость ремня V ременного редуктора определяется по формуле:

V = (π·D·n)/60, м/с, где D – диаметр ведущего шкива, м; n – частота вращения вала двигателя, об/мин; π = 3,14.

Тип ремня (профиль) выбирается в зависимости от скорости и передаваемой мощности. Для этого используется таблицы.

Определение профиля ремня в зависимости от величины передаваемой мощности и линейной скорости клинового ремня:

Мощность привода, кВт	Скорость движения ремня, м/с
менее 5	5…10	более 10
0,5…1,0	О, А	O	О
1,0…2,5	O, A, Б	O, А	О, A
2,5…5,0	А, Б	О, A, Б	О, А
5,0…10,0	Б, В	A, Б	F, Б
10,0…20,0 и более	B	Б, В	Б, В

В домашних условиях используют двигатели до 5 кВт. Желательно применять моторы, работающие с частотой 2880 об/мин. Тогда Качество обработанной поверхности будет выше. При подборе шкивов стараются создавать повышающий редуктор. Но с помощью шкивов можно обеспечить увеличение частоты вращения ножевого вала в 1,5…2,5 раза по сравнению с оборотами электродвигателя.

Формирование шероховатости при строгании доски:

Если перемещать заготовку с высокой подачей при низкой частоте вращения ножевого вала, то на обработанной поверхности можно наблюдать волнообразную шероховатость.

Перед изготовителем стоят следующие задачи:

Необходим жесткий каркас станка, изготовленного из уголка или профильной трубы.
Нужна неподвижная опора для подающей поверхности.
Для приемной поверхности требуется монтировать регулируемую опору. При настройке ее перемещают относительно подающей поверхности.
Для изготовления используется листовая сталь толщиной более 6 мм.
Вал устанавливается на подшипниках, размещенных в специальных корпусах. Фиксируется на каркасе.
Электродвигатель подвешивается на нижней опоре, дополнительно оснащается натяжной пружиной.

Преимущества самодельных станков

Фуговальный станок своими руками отличается универсальностью использования. Функциональных возможностей такого оборудования будет достаточно для качественной обработки древесины. На самодельных станках можно не только строгать пиломатериалы, но и выполнять финишную обработку досок, придавая им необходимую толщину и идеально ровную поверхность.

К преимуществам изготовленных своими руками рейсмусов можно отнести следующее:

Для изготовления самодельного рейсмуса своими руками можно использовать электрорубанок, на основе которого выполняется станок, позволяющий осуществлять качественную обработку древесины, в том числе строгание, обработку кромок и снятие фаски. Необходимо лишь подобрать качественный проект изготовления самодельного рейсмуса, что и станет залогом выполнения надежного и универсального в использовании оборудования.

В интернете можно найти различные схемы исполнения самодельных фуганков, которые отличаются функциональностью и простотой в изготовлении. В последующем следует придерживаться имеющейся на руках схемы, подбирая соответствующие компоненты и правильно собирая станок, функционал которого будет полностью отвечать требованиям домовладельцев.

Необходимые материалы

Существует множество вариантов изготовления самодельных строгальных станков, которые будут отличаться своей основой. Проще всего такой инструмент выполнить на основе электрорубанка или электролобзика.

Для выполнения рейсмуса потребуется следующее:

Фанера и брус потребуются для изготовления основы станка и ручного стола, на который в последующем будет крепиться электрорубанок и другие элементы, отвечающие за функционал и безопасность использования оборудования.

Пошаговая инструкция

Изготовление рейсмуса не представляет сложности, поэтому с выполнением такого оборудования справится практически каждый.

Необходимо будет выполнить следующую работу:

Это самая простая конструкция рейсмуса, выполнить которую можно в домашних условиях. В сети можно найти различные чертежи рейсмуса из электрорубанка своими руками, которые будут отличаться своим функционалом и способом изготовления.

Самодельный прижим: вариант №2

Альтернативным вариантом изготовления прижима для станка своими руками является небольшая модификация оборудования. Она заключается в монтаже по бокам станины двух реек. В основной рабочий вал устанавливаются два подшипника, которые проходит фиксирующая ось.

Читать также: Паяльник с регулировкой температуры своими руками

Сложность может заключаться в конфигурации станины. Все модели имеют ровные края, обеспечивающие монтаж проушин. Регулировка степени зажима осуществляется с помощью пружины. Она смещается по рейкам, тем самым изменяя давление на заготовку.

Основной рабочий вал.
Подшипники.
Ось с резьбой.
Гайка.
Пластины.
Тяга.
Пружины.
Фиксация для пружин.
Ось эллипса.
Две пластины.
Стопор.
Эллипс.
Рукоятка.
Ось.
Две проушины.
Уголок.
Болт для крепления.

Преимуществом этой системы является увеличение производительности труда. При подаче заготовки ее торцевая часть будет упираться в вал, приподнимая его. Это позволит обрабатывать несколько деталей без предварительной регулировки самодельного прижима.

В видеоролике показан пример еще одной конструкции фиксирующего механизма:

Нужна фота или чертеж конструкции прижима заготовки на фуговальном станке

А может попробовать использовать принцип отжима белья в старых «советских» стиральных машинах. Помните, были такие два ролика и ручкой крутили.

Так я и намерен детали из этого узла использовать, а именно сам валик а над конструкцией прижима нада подумать , вместе с форумом.

А может попробовать использовать принцип отжима белья в старых «советских» стиральных машинах. Помните, были такие два ролика и ручкой крутили. __________________

А что у вас за фуганок?

Да обыкновенный самопальный фуганок с тремя ножами. А какая разница?

Так даже лучше.Ибо крепить к заводской конструкции сложней!Мысли та уже есть?

Да мысли то есть но как-то немогу их в одну кучу сложить, может с понедельника начну делать то постараюсь сфоткать чего получилось

А можно уточнить фуганок ручной или станок фуговальный ?? Если станок то не советую ставить прижим, если хотите получить ровную поверхность. По собственному опыту знаю, когда начинал работать на фуговальном станке старался сильнее прижать заготовку к столам да побольше снять за проход, думал меньше «гонять» нужно, а после рейсмуса посмотриш иль горб или яма. Поставил потом на 1-1.5 мм, на заготовку не давиш а лиш держиш чтоб не «гуляла». После рейсмуса одно загляденье все ровное и гладкое, особенно хорошо если 3 ножа на валу, меньше заготовка прыгает.

Да дело не в усилии, допустим плоскости у заготовки с обеих сторон выпуклые (по форме элипса). Ну и как тут прижимом ровно фугануть ? А тут рукой чуть приподнял а потом чутка нажал глядиш плоскость получится.

Если Вы хотите получить ровную поверхность при фуговке – напрочь забудьте о всяких прижимах, от них только один вред, пользы ноль. Примите к сведению, что любая доска это пружина : если при фуговке её даже слегка прижать к поверхности стола а после фуговки отпустить (т.е. удалить вертикальную нагрузку) доска примет первоначальную форму (т.е. первоначальную кривизну), вот только станет тоньше на величину снятого при строжке материала. Таким образом её можно «выравнивать» до толщины газетного листа. Для получения идеально ровной поверхности доски важны два других момента: -очень острые ножи (в одной из мастерских, где мне довелось работать, ножи на фуганке менялись не реже одного раза в день – шло очень много дуба, бука и берёзы); -максимально точное выставление режущих ножей по приёмной поверхности фуганка – не выше и не ниже. Всё остальное . от лукавого. Начинать фуговку надо всегда «пузом к верху» – выравнивать нижнюю сторону, «пузо» убирается в рейсмусе. «Пузо» с двух сторон = жуткая редкость, но и в этом случае – б о льшим вверх.

Строгание древесины – непременная стадия деревообработки. Строгать можно как ручным рубанком, так и электрическим, но для более профессиональной работы лучше подойдёт фуговальный станок. Промышленный образец стоит больших денег, поэтому тут попробуем разобраться, как изготовить фуговальный станок своими руками, используя бытовой электробубанок.

Рейсмусовый станок из электрорубанка выполненый своими руками

Именно такой подход к решению большинства заданий для рейсмуса, которые возникают в условиях домашней мастерской, нам кажется наиболее интересным.

В первую очередь, этот интерес базируется на минимальных доработках уже существующего инструмента для выполнения работы дорогостоящего оборудования с практически тем же результатом.

Установив электрорубанок на платформу с изменяющейся высотой, мы получаем почти тот же рейсмус. Правда, в нем регулируется не положение рабочего стола, а положение рабочего инструмента по отношению к обрабатываемой заготовке, но суть процесса от этого не меняется. Роль стола здесь выполняет ровная мощная доска с ограничителями ширины по бокам. Они же служат местом крепления основного узла. Но прежде поговорим именно о нем.

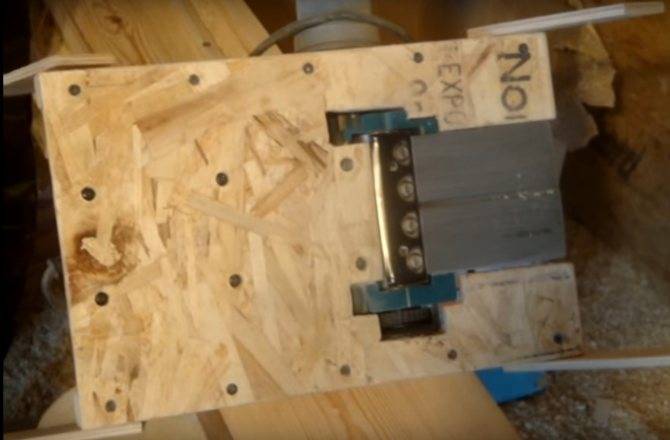

На рубанке заднюю опорную пластину мы поменяем на самодельную из ОСП или фанеры, толщиной, обеспечивающей одинаковый уровень с передней пластиной, регулирующей необходимый зазор (1 – 3 мм) для снятия стружки. Ширина ее должна соответствовать ширине нашего импровизированного рабочего стола.

По бокам этой пластины прикручиваются рейки для крепления ножек, высоту которых диктует исключительно здравый смысл. Очевидно что, исходя из стандартной ширины ножей рубанка в 82 мм, толщина обрабатываемых заготовок не должна быть больше 100 мм, поэтому расстояние между осями креплений ножек можно взять равным 110 – 120 мм. Соответственно, их общая длина будет колебаться от 140 до 160 мм при ширине от 35 мм и толщине не менее 10 мм. Крепление ножек осуществляется строго на одинаковом расстоянии от края бруска.

Установка собранного подвижного верхнего узла с электрорубанком на рабочем столе осуществляется по месту, так, чтобы крепление находилось строго на одном уровне. Это делается для параллельности его перемещения относительно базовой поверхности, что обеспечит точность обработки заготовки.

Высота в процессе работы проще всего выставляется подбором реек соответствующей толщины, прикручиваемых на ограничители ширины рабочего стола, или при помощи других подставок.

А прижим рабочего инструмента обеспечивать пружинными стяжками или жгутом, но для небольших заготовок этого вовсе не требуется. Так же в заданном положении эту параллельную платформу можно фиксировать винтами-саморезами.

Видео применения рейсмуса, собранного своими руками:

Самодельный рейсмусовый станок из электрорубанка

Для обработки деревянных изделий может использовать специальный рейсмус из электрорубанка изготовленный самостоятельно и предназначенный для чистовой обработки древесных заготовок. Для изготовления рейсмуса своими руками можно использовать электрорубанок, который применялся для работ достаточно длительное время, но сохранил все свои эксплуатационные характеристики.

Рейсмус из электрорубанка

Конструкция рейсмусового станка

В состав рейсмусового станка входит:

рабочий горизонтальный стол для обработки деревянных изделий;
рабочий обрабатывающий вал;
прижимные валики для подачи заготовки в зону обработки;
система регулировки высоты стола;
предохранительное устройство, препятствующее возврату заготовки.

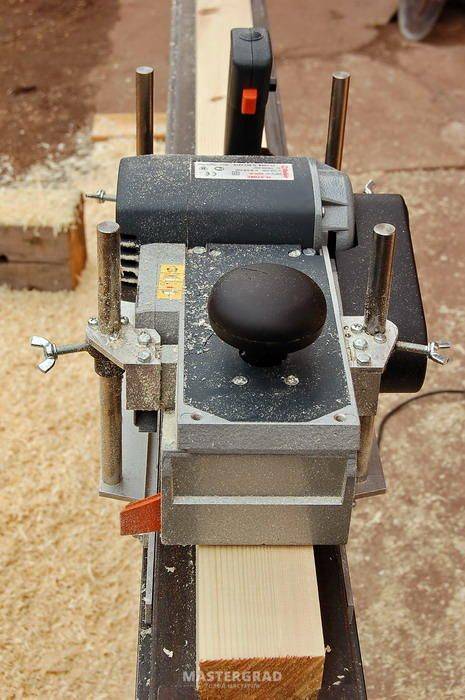

Рейсмусовый станок из электрического рубанка

Рейсмусовые станки производятся на промышленных предприятиях и используются на производстве, где требуется чистовая обработка поверхности деревянных заготовок.

Применение рейсмуса значительно сокращает время обработки заготовок, но при достаточно высокой продажной цене станка и выполнении разовых операций лучше сделать агрегат самостоятельно своими руками.

Используя электрорубанок, который эксплуатировался достаточно долгое время можно изготовить рейсмусовый станок, на котором можно производить обработку различных изделий с достаточно высоким качеством и точностью.

Для того чтобы изготовить рейсмус из электрорубанка своими руками необходимы агрегаты и комплектующие:

электрорубанок;
бруски деревянные;
фанера 10-15 мм;
фиксаторы;
штанга;
шпильки;
колодки.

Принцип работы станка заключается в осуществлении операции обработки деревянной заготовки, зафиксированной с помощью зажимов и подаваемой в зону рабочего вала рубанка.

Передний подвижный стол

Конструкция переднего стола создается в подвижном виде. Она представлена сочетанием двух деталей, которые скреплены под углом 90 градусов. Существенно повысить прочность можно за счет создания боковых упоров. Крепление отдельных частей проводится при использовании саморезов, но существенно повысить прочность можно за счет использования столярного клея.

Следующий шаг заключается в создании двух сквозных отверстий на расстоянии 70 мм друг от друга. Фиксация проводится за счет двух винтов, к примеру, с барашками. За счет этого проводится регулировка положения этого элемента.

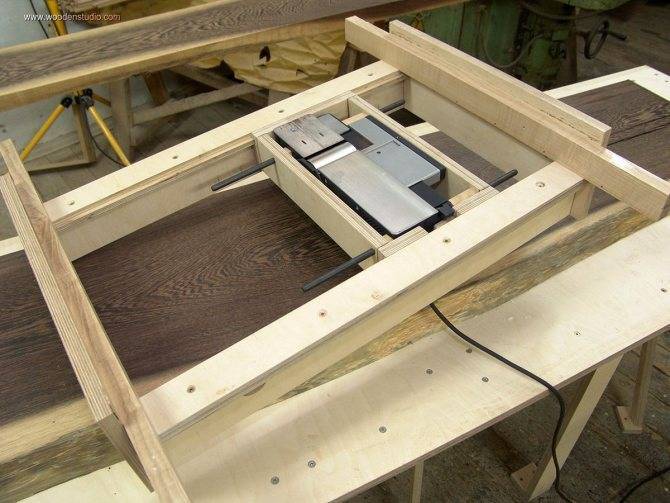

Бюджетный вариант самодельного рейсмуса

Это самый простой метод использования электрорубанка в качестве рейсмуса. Конечно, назвать эту конструкцию рейсмусовым станком вряд ли кому-нибудь придет в голову, но по выполняемой функции – это именно он.

Мы преднамеренно подобрали вариант для широких заготовок. Ведь в таком виде он выполняет работу, которая не под силу большинству промышленных рейсмусных станков именно из-за ширины обрабатываемого материала, а в нашем случае она ограничивается только длиной ваших рук.

Конечно, такого варварского крепления электрорубанка – довольно дорогостоящего инструмента – к подвижной платформе, мы рекомендовать не можем. Куда интереснее вариант закрепления его, описанный в предыдущем разделе статьи, но с использованием более широкой платформы и выносом реек по ширине, а не вдоль оси инструмента

При этом опасность повредить что-нибудь важное внутри корпуса рубанка сводится к нулю

В приводимом примере обрабатывается клееная наборка из деревянных реек различных габаритов и даже пород древесины.

Регулировка высоты производится установкой по бокам рабочего стола калиброванных брусков, два набора которых позволит обработать с обеих сторон неограниченное количество заготовок в заданный по толщине размер.

Очевидно, что такую же систему можно использовать и при обработке погонажного материала, а не только широких и коротких заготовок, но при этом, в отличие от рейсмусового станка и предыдущего варианта использования электрорубанка в его качестве, вы будете двигать не заготовку, а самостоятельно передвигаться вдоль нее.

Не менее очевидным есть и то, что рабочий стол при этом должен быть идеально ровным в горизонтальной плоскости, иначе его неровность может передаться всем обрабатываемым заготовкам. Смотрите видео — пример ниже:

Изготовление подставки для электрорубанка

Работая с электрическим рубанком постоянно, рекомендуется иметь специальную подставку, которая подойдет для его хранения и установки инструмента на нее сразу после выключения.

Необходимость специальной подставки обусловлена тем, что металлический барабан с лезвиями после отключения питающего напряжения от электродвигателя инструмента останавливается не сразу, а через некоторое время (примерно 6 секунд). Весь этот период он еще движется по инерции. От массивности барабана и мощности используемого оборудования зависит сама инерционная продолжительность вращения. При этом ставить подошвой на стол или верстак электроинструмент нельзя, потому что можно не только повредить их поверхности, но и получить травму.

Чтобы все время, пока барабан останавливается, не держать в руках инструмент, нужно использовать подставку специальной конструкции. Главным элементом является паз шириной примерно 8 см, а глубиной 0,6 см. Он необходим, чтобы барабан свободно вращался до полной своей остановки. Точность расположения поставленного на подставку электрического рубанка (когда лезвия находятся над вырезанным пазом) обеспечивается наличием переднего упора из планки.

Необходимые инструменты и материалы

Чтобы сделать подставку самостоятельно, потребуются следующие инструменты:

электрический лобзик, оснащенный пилкой для вырезания фигур;
шуруповерт с набором бит;
дрель со сверлами по металлу 3 и 4 мм диаметром;
шило;
пила ручная по дереву с мелкими зубьями;
линейка или рулетка;
угольник;
карандаш либо маркер;
фреза по дереву сферической формы;
бумага наждачная;
стамеска (достаточно с 3-4 сантиметровой шириной наконечника).

Для создания конструкции потребуются такие материалы:

кусок доски длиной до 1 м, толщиной 20 мм, а шириной 140 мм;
шурупы по дереву – 2 штуки 4 на 45 мм;
планка из дерева шириной 30 мм, толщиной 20 мм, а длиной 140 мм;
4 самореза с большими шляпками 4 на 15 мм.

Все инструменты и материалы рекомендуется приготовить заранее перед изготовлением подставки, чтобы не отвлекаться по мелочам в процессе работы.

Последовательность создания

При изготовлении подставки под электрический рубанок действуют по следующему алгоритму:

Отрезают от доски пилой или электролобзиком фрагмент 50 см длиной.
По схеме, приведенной выше, размечают планку с доской.
Сверлят под шурупы (по нанесенным в нужных точках отметкам) отверстия, предназначенные для фиксации упора.
Примеряют используемую модель электрического рубанка к подготовленной заготовке основания подставки, отмечая по расположению барабана инструмента будущее размещение паза.
По разметке вырезают пилкой паз, делая его шириной примерно на 4 см большей, чем данный параметр у прорези под барабан. Надпилы производят по краям и в центре.
Стамеской удаляют древесину из паза и зачищают его.
Отпиливают электролобзиком лишнее от заготовки.
С помощью шурупов закрепляют передний упор. По краям закручивают 4 самореза, которые будут служить «ножками» подставки.
Наждачной бумагой шлифуют сделанную подставку, чтобы убрать шероховатости.

Закончив работу, следует убедиться, что паз сделан нужной ширины и глубины: для этого достаточно просто поставить электроинструмент сверху подставки и посмотреть сбоку на расположение барабана. При необходимости понадобится углубить либо расширить паз.

После выключения (когда барабан еще продолжает вращаться) инструмент ставят следующим способом:

вначале опирают передний край подошвы рубанка в упор;
только затем опускают электроинструмент на подставку.

Изготовление подставки не требует особых затрат времени, труда и денежных средств. Но такое приспособление облегчает работу.

Сделанные самостоятельно из электрорубанка рейсмусы и фуганки обходятся значительно дешевле своих заводских аналогов, но их функциональные возможности уступают фирменному оборудованию. Впрочем, их вполне достаточно для выполнения основных операций, для которых предназначены данные устройства. Практическое использование самодельных станков заметно ускоряет обработку дерева, улучшает ее точность и качество по сравнению с ручным применением электрического рубанка.

Самодельный рейсмус из электрорубанка своими руками

instrument.guru > Своими руками > Самодельный рейсмус из электрорубанка своими руками

Рейсмус — это деревообрабатывающий станок, который строгает с наименьшими потерями материала. Такой станок используется для чистовой обработки, а также применяется для точных изменений размеров материала.

Многие люди задаются вопросом, как сделать самодельный рейсмус из электрорубанка? Для того чтобы сделать этот инструмент, сначала нужно ознакомиться с его главными частями: фиксаторы, штанга, шпильки, лезвие, колодка.

Материалы, которые вам понадобятся для создания самодельного рейсмуса:
Подготовка к работе над рейсмусом:
Поэтапное создание рейсмуса
Безопасность при работе на самодельном станке
Шпильки и направляющие
Заключение

Благодаря этим частям легко зафиксировать и подстроить инструмент под нужный вам размер.

Материалы, которые вам понадобятся для создания самодельного рейсмуса:

Электрорубанок.
Лист фанеры и бруски из дерева.
Специальные звездочки, около четырех штук.
Цепь от велосипеда.
Шайбы.
Шурупы и гайки.
Большие резьбовые винты.
Дополнительные приспособления для винтов.

Инструменты, которые понадобятся:

Подготовка к работе над рейсмусом:

Выбрать размер деталей.
Выяснить, как размещать шпильку.
Сделать шпильку подвижной.
Заняться проектированием нижней плоскости.

Поэтапное создание рейсмуса

Создание основы, выбираем фанеру.
Делаем крепление подставки для электрорубанка.

Эта часть тоже делается из фанеры, крепить нужно сзади с помощью шурупов.

Создание платформы, на которой будет электрорубанок.

Сделайте отверстие лобзиком по форме электрорубанка.

Собираем резьбовые винты для платформы.

По всем углам платформы монтируем винты с крупной резьбой.

Монтаж платформы на подставки.

Из листа фанеры делаем подставку, на которую будет нужно установить верхнюю часть станка с платформой и электрорубанком, все это закрепляем шурупами. Обдумываем, как и где заложить кабель от электрорубанка.

Присоединение и установление ручки для управления рейсмусом. Установить ее нужно на один из резьбовых винтов. Закреплять нужно с помощью шайб и гаек. Чтобы электрорубанок не спадал с креплений, создаем сквозное отверстие на одном из винтов.
Установка планки и индикатора.

Мерная планка на рейсмусе считается незаменимой частью, благодаря ей можно измерять толщину материала. За планку сойдет любой кусок линейки с 6–8 см. Для индикатора можно выбрать обычную стрелку из жести. Вот и все, теперь наш рейсмус, сделанный своими руками, готов.

Не забудьте протестировать его на любом материале и всегда помните об уходе за этим устройством, прочищайте его и затачивайте вовремя. Чтобы выполнить свою работу качественно, стоит ознакомиться с чертежами рейсмуса и посмотреть видео, как делается рейсмус своими руками.

Безопасность при работе на самодельном станке

При любой работе на таком станке всегда нужна защита для глаз.
Во время грубой работы нужно надевать перчатки.
Перед работой стоит проверить работоспособность станка и фиксацию всех его частей.
Шпильки и ножи должны быть без дефектов и различных трещин.
Обрабатывать на станке можно только чистый материал, где нет гвоздей и других металлических частиц.

Рейсмус из электрорубанка

Как нужно работать на самодельном рейсмусовом станке:

Шпилька станка ставится на нужное расстояние от края детали, устанавливается нужный размер и фиксируется брусок. После этих действий станок наклоняется от себя и потом открывается режущая часть шпильки. Далее нужно просто тянуть инструмент на себя и все.
В случае правильного управления рейсмуса, созданного своими руками, работа будет выполняться идеально и не отличаться от работ в специализированных мастерских.

Заключение

Не так уж и сложно сделать такое рейсмусовое чудо своими руками. В создании рейсмуса помогают многочисленные чертежи и видео. Главное – это стараться и делать все по советам и инструкции.

По мере получения нового опыта и увлечения ваших потребностей, станок можно улучшать либо начать использовать современные и очень мощные станки.

Если вам нужен рейсмус для создания большого количества заготовок с их последующей реализацией, то вы должны понимать, что обычным самодельным станком вы не сможете это сделать. И самое главное, не забывайте, что необязательно расстраиваться, если у вас не получается сделать рейсмусовый станок своими руками! Вы всегда можете приобрести его в магазине.

Алгоритм изготовления

Для сбора устройства своими руками придерживаются установленного плана. Последовательность действий выглядит так:

Для создания опоры из металла вырезается прямоугольник. На нём делается разметка для барабана и крепёжных отверстий;
Со всех сторон от плиты болтами вкручиваются, а затем привариваются стальные уголки;
Из оставшихся уголков вырезают 4 ножки для рубанка;
Полученные стойки приваривают к уголкам плиты;
Из стальных полос собирается стойка под мотор. Крепится она через отверстия в опоре;
Происходит зачистка швов;
Плита снимается;
Свариваются верхние части углов так, чтобы между ними не оставалось пространства;
Получившиеся швы зачищаются болгаркой или напильником;
Плита ставится на место;
Под прорезью на хомуты или скобы ставится барабан и подшипники;
Происходит закрепление двигателя в нужном положении (вал должен выступать);
Шкивы устанавливаются на вал и барабан;
Устанавливается ременная передача;
Происходит установка двигателя таким образом, чтобы натяжение ремней было достаточным;
Создаётся фанерный или жестяной кожух. Он крепится винтами на уголки так, чтобы закрыть ремень и двигатель;
Корпус закрывается фанерой в месте установки кнопки запуска, затем ставится сама кнопка;
Устанавливается конденсатор, если это необходимо;
Своими руками собирается электрическая схема (кабель питания, кнопка, автомат, конденсаторы);
Происходит первый пробный запуск устройства.

После начала работы мастер обращает внимание на направление кручения барабана. Оно должно осуществляться в ту же сторону, с которой подаются деревянные заготовки для строгания

Самодельный рейсмусовый станок из электрорубанка

Изготовление рейсмуса своими руками

Оборудование на базе строгальных валов
