Шарико-винтовая передача движения

Производство винтов ШВП

Высокая точность позиционирования двух элементов, находящихся в паре, определяет возникновение серьезных трудностей с их производством. Радиальный зазор между винтом может стать причиной появления люфта. Рассматривая изготовление отметим нижеприведенные моменты:

1. Самое точное шарико-винтовое устройство производится путем шлифования. Поверхность подобным образом может обрабатываться исключительно при применении специального оборудования.
2. В некоторых случаях производство винта проводится при применении технологии наката. Подобный вариант исполнения винта характеризуется более низкой стоимостью, но точность довольно велика.

В интернете и других источниках можно встретить требуемые схемы для изготовления рассматриваемой пары. При этом чертеж изготавливается с учетом установленных стандартов

Сложность процесса производства определяет то, что нужно уделять внимание исключительно продукции известных компаний

Системы рециркуляции шариков

Важным конструктивным элементом можно назвать систему рециркуляции шариков. Она отличается следующими характерностями:

1. Шарики меняют собственное положение в каналах резьбы гайки и специализированных дорожках для бега винта. При этом они отличаются верными размерами. Во время изготовления шариков применяется сталь с большим уровнем стойкости к износу. В другом случае может возникнет люфт, который плохо проявится на эксплуатационных качествах шарико-винтовой передачи.
2. Если не применять специализированную систему, то в конце хода шарики просто бы выбегали из конструкции наружу. Собственно поэтому при разработке конструкции постоянно применяются системы возврата.
3. Внешняя система представлена железной трубкой, которая соединяет входное и отверстие для выхода. Система внутреннего типа предоставлена каналами, нарезаемыми вблизи винта.

В наши дни обширное распространение получил вариант выполнения, при котором движение шариков закольцовано. Благодаря этому обеспечиваются самые лучшие условия эксплуатации устройства.

Области применения ШВП

ШВП в станке с ЧПУ

Относительная простота конструкции и возможность изготовления шарико-винтовой передачи с различными характеристиками расширяет область его применения. В стоящее время шарико-винтовые пары являются неотъемлемыми компонентами самодельных фрезерных станков с числовым программным управлением. Ну на этом область применения не ограничивается.

Благодаря своей универсальности ШВП могут устанавливаться не только в станках с ЧПУ. Плавный ход и практические нулевое трение делают их незаменимыми компонентами в точных измерительных приборах, установок медицинского назначения, в машиностроении. Нередко для комплектации самодельного оборудования берут запчасти от этих приборов.

Это стало возможным благодаря следующим свойствам:

• минимизация потерь на трение;
• высокий коэффициент нагрузочной способности при небольших габаритах конструкции;
• низкая инертность. Движение корпуса происходит одновременно с вращением винта;
• отсутствие шума и плавный ход.

Для уменьшения осевого зазора сборка выполняется с натягом. Для этого могут устанавливаться шарики увеличенного диаметра или две гайки с осевым смещением.

Испытания на соответствие техническим условиям 3408-3

Измерение тормозного момента на нагружающем Δ T_p

Тормозной момент через нагружающий Tpr

Момент шарикового винта , который требуется чтобы повернуть для поворота шариковой гайки против винта (или наоборот) без внешней нагрузки

Возможные моменты трения из-за уплотняющего элемента не берутся во внимание.. Совокупный тормозной момент Tt. Момент который требуется чтобы повернуть шариковую гайку против шарикового винта (или наоборот) без внешней нагрузки, включая момент трения уплотняющих элементов

Момент который требуется чтобы повернуть шариковую гайку против шарикового винта (или наоборот) без внешней нагрузки, включая момент трения уплотняющих элементов

Совокупный тормозной момент T_t

Момент который требуется чтобы повернуть шариковую гайку против шарикового винта (или наоборот) без внешней нагрузки, включая момент трения уплотняющих элементов

Вариация момента

Значение колебаний предварительно определенного тормозного момента под предварительной нагрузкой. Положительное или отрицательное значение относительно среднего момента

Метод измерений

Предварительный натяг генерирует динамический момент трения между гайкой и резьбой в шарико-винтовой паре. Это измеряется путем перемещения шпинделя с резьбой на постоянной скорости, в то время как гайка удерживается специальным блокирующим устройством. Измеренная сила F используется для подсчета тормозного момента шпинделя с резьбой.

Средний крутящий момент Tp0	Общая длина
До 4000	От 4000 до 10000
40	(Длина резьбовой части/диаметр винта)≤40	–
ΔTpp (в % до Tp0)класс точности	ΔTpp (в % до Tp0)класс точности	ΔTpp (в % до Tp0)класс точности
от	до	1	3	5	7	1	3	5	7	3	5	7
0.2	0.4	± 30 %	± 35 %	± 40 %	± 50 %	–	± 40 %	± 40 %	± 50 %	± 60 %	–	–	–	–
0.4	0.6	± 25 %	± 30 %	± 35 %	± 40 %	–	± 35 %	± 35 %	± 40 %	± 45 %	–	–	–	–
0.6	1.0	± 20 %	± 25 %	± 30 %	± 35 %	± 40 %	± 30 %	± 30 %	± 35 %	± 40 %	± 45 %	± 40 %	± 45 %	± 50 %
1.0	2.5	± 15 %	± 20 %	± 25 %	± 30 %	± 35 %	± 25 %	± 25 %	± 30 %	± 35 %	± 40 %	± 35 %	± 40 %	± 45 %
2.5	6.3	± 10 %	± 15 %	± 20 %	± 25 %	± 30 %	± 20 %	± 20 %	± 25 %	± 30 %	± 35 %	± 30 %	± 35 %	± 40 %
6.3	10	–	–	± 15 %	± 20 %	± 30 %	–	–	± 20 %	± 25 %	± 35 %	± 25 %	± 30 %	± 35 %

Функциональное предназначение и устройство

Вид профиля впадины винт-гайка: а) арочный контур б) радиусный контур

Цель рассматриваемого механизма состоит в том, чтобы преобразовать вращательное движение привода в прямолинейное перемещение рабочего объекта. Передача состоит из двух составных частей: ходового винта и гайки.

Винт изготавливается из высокопрочных сталей марок 8ХФ, 8ХФВД, ХВГ, подвергнутых индукционной закалке, или 20Х3МВФ с азотированием. Резьба выполнена в форме спиральной канавки полукруглого или треугольного сечения. В зависимости от условий работы винта профиль впадины может иметь несколько исполнений. Наиболее часто применяется арочный или радиусный контур.

Охватывающая деталь — гайка является составным узлом. Она имеет сложное устройство. Обычно представляет собой корпус, в котором расположены два вкладыша с такими же канавками, как и у ходового винта. Материал вкладных деталей: объемно закаливаемая сталь марки ХВГ, цементируемые стали 12ХН3А, 12Х2Н4А, 18ХГТ. Вставки устанавливают таким образом, чтобы после сборки обеспечить предварительный натяг в системе винт-гайка.

Внутри винтовых канавок размещаются закаленные стальные шарики, изготовленные из стали ШХ15, которые при работе передачи циркулируют по замкнутой траектории. Для этого внутри корпуса гайки имеются несколько обводных каналов, выполненных в виде трубок, соединяющих витки гайки. Длина их может быть различной, то есть шарики могут возвращаться через один, два витка, или в конце гайки. Наиболее распространенным является возврат на смежный виток (система DIN).

Шариковые винтовые передачи (ШВП) SBC

Шариковая винтовая передача – наиболее распространенная разновидность передачи винт-гайка качения (винтовая пара с промежуточными телами качения: шариками или роликами).

Функционально ШВП (шарико-винтовая передача) служит для преобразования вращательного движения в возвратно-поступательное (и наоборот). ШВП обладает всеми основными техническими преимуществами передачи винт-гайка скольжения, и при этом не имеет ее главных недостатков, таких как низкий КПД, повышенные потери на трение, быстрый износ.

Конструктивно ШВП состоит из винта и гайки с винтовыми канавками криволинейного профиля. Канавки служат дорожками качения для размещенных между витками винта и гайки шариков. Перемещение шариков происходит по замкнутой траектории – при вращении винта шарики вовлекаются в движение по винтовым канавкам, поступательно перемещают гайку и через перепускной канал (канал возврата) возвращаются в исходное положение. Каналы возврата выполняются в специальных вкладышах, которые вставляются в соответствующее окно гайки, по числу рабочих витков.

При работе передачи шарики, пройдя по винтовой канавке на винте свой виток, выкатываются из резьбы в перепускной канал вкладыша, переваливают через выступ резьбы и возвращаются в исходное положение на тот же или на соседний (в зависимости от конструкции) виток. Для передач с многозаходной резьбой применяется особый тип исполнения гайки.

Число рабочих витков в ШВП обычно составляет от 1 до 6. Большее число витков применяется только в сильно нагруженных передачах, например, тяжелых станков.

Основные достоинства шариковинтовой передачи:

• малые потери на трение;
• высокая нагрузочная способность при малых габаритах;
• размерное поступательное перемещение с высокой точностью;
• высокое быстродействие;
• плавный и бесшумный ход.

К недостаткам шариковинтовой передачи можно отнести:

• сложность конструкции гайки;
• ограничение по длине винта (из-за накапливаемой погрешности);
• ограничение по скорости вращения винта (из-за вибрации);
• высокую стоимость (исполнения с шлифованным винтом).

Высокоточные ШВП (шарико-винтовые передачи) производства SBC

SBC Linear Co., Ltd (Сеул, Корея) – крупнейший азиатский производитель систем и компонентов линейных перемещений.

Продуктовая линейка компании включает рельсовые направляющие качения, цилиндрические линейные направляющие и линейные подшипники, линейные модули, системы роликовых направляющих и т. д. Отдельную товарную группу составляют высокоточные шлифованные ШВП и катаные ШВП, изготовленные по PSF-технологии.

SBC выпускает 4 серии шариковинтовых передач, которые различаются по конструкции гайки и шагу винта*, точности исполнения и доступным типоразмерам.

Серия STK. Диаметр винта – от 16 до 80 мм. Стандартный шаг винта – 5 мм (с увеличением диаметра винта возрастает до 10 мм и до 15 мм). Прецизионная фланцевая гайка. Классы точности – C5. Может поставляться с преднатягом и без него.

Серия SLK. Диаметр винта – от 16 до 62,5 мм. Фланцевая гайка с шагом от 10 до 40 мм в зависимости от типоразмера. Классы точности – C5. Может поставляться с преднатягом и без него.

Серия ZG. Диаметр винта – от 16 до 80 мм. Безфланцевая гайка с метрической резьбой по внешней поверхности. Стандартный шаг винта – 5 мм (с увеличением диаметра винта возрастает до 10 мм и до 15 мм). Классы точности – C5. Может поставляться с преднатягом и без него.

Серия MBS. Диаметр винта – от 6 до 12 мм. Фланцевая гайка с коротким шагом (от 1 до 5 мм). Классы точности – C5. Может поставляться с преднатягом и без него.

Максимальная длина винта для всех ШВП – 6 метров. Винты поставляются с предварительно обработанными концами (на выбор предлагаются несколько стандартных типов высокоточной обработки). Для нестандартных решений возможна обработка концов по ТЗ заказчика.

Для монтажа ШВП в машину или механизм предусмотрен достаточно большой выбор концевых опор, в т. ч. на подшипниках.

Все данные для расчета технических параметров и методика подбора ШВП для конкретных условий приведены в каталоге продукции.

ШВП (шарико-винтовые передачи) производства SBC рекомендованы к использованию в следующих отраслях промышленности:

• точное машиностроение;
• станкостроение;
• приборостроение;
• медицинская техника;
• подъемно-транспортное оборудование;
• научное и лабораторное оборудование;
• упаковочное оборудование;
• оборудование для пищевой промышленности;
• оборудование для химической промышленности.

*Шаг винта – перемещение по оси (в мм), которое гайка совершает за один оборот.

Документация по ШВП

ШВП, опоры, обработка концов 07.02.2021

Точность ШВП

Высокоточные винты обычно дают погрешность порядка 1-3 микрон на 300 мм хода, и даже точнее. Заготовки под такие винты получают грубой механоообработкой, затем заготовки закаливаются и шлифуются до кондиции. Три шага строго обязательны, т.к. температурная обработка сильно меняет поверхность ШВП.

Hard-whirling это сравнительно новая технология металлообработки, которая минимизирует нагрев заготовки в процессе, и может произвести точные винты из закаленной заготовки. Инструментальные винты ШВП обычно достигают точности 250 нм на сантиметр. Они изготавливаются фрезеровкой и шлифовкой на сверхточном оборудовании с контролем специализированным оборудованием субмикронной точности. Аналогичным оборудованием оснащены линии по производству линз и зеркал. Такие винты обычно изготавливаются из Инвара или других инварных сплавов, чтобы минимизировать погрешность, вносимую тепловым расширением винта.

Особенности зубчатого механизма

Такие механизмы предназначены для того, чтобы передавать вращение от одного зубчатого колеса к другому, используя зацепление зубцов. У них относительно малые потери на трение по сравнению с фрикционами, поскольку плотный прижим колесной пары друг к другу не нужен.

Зубчатый механизм

Пара шестерен преобразует скорость вращения вала обратно пропорционально соотношению числа зубцов. Это соотношение называют передаточным числом. Так, колесо с пятью зубьями будет вращаться в 4 раза быстрее, чем состоящее с ним в зацеплении 20-зубое колесо. Крутящий момент в такой паре уменьшится также в 4 раза. Это свойство используют для создания редукторов, понижающих скорость вращения с возрастанием крутящего момента (или наоборот).

Если необходимо получить большое передаточное число, то одной пары шестерен может быть недостаточно: редуктор получится очень больших размеров. Тогда применяют несколько последовательных пар шестерен, каждую с относительно небольшим передаточным числом. Характерным примером такого вида является автомобильная коробка передач или механические часы.

Зубчатый механизм способен также изменять направление вращения приводного вала. Если оси лежат в одной плоскости — применяют конические шестерни, если в разных- то передачу червячного или планетарного вида.

Планетарный зубчатый механизм

Для реализации движение с определенным периодом на одной из шестерен оставляют один (или несколько) зубец. Тогда вторичный вал будет перемещаться на заданный угол только каждый полный оборот ведущего вала.

Если развернуть одну из шестерен на плоскость – получится зубчатая рейка. Такая пара может преобразовывать вращательное движение в прямолинейное.

Типы гаек по способу создания предварительного натяга

Натяг при помощи проставки.

Для создания натяга между двух гаек вставляется регулировочная проставка нужной толщины. Изменением толщины проставки можно регулировать величину предварительного натяга. Этот способ создания натяга имеет длину примерно в 3,5-4,5 шага ШВП.

Предварительный натяг со смещением

— более компактный способ, чем при использовании двойной ходовой гайки, обеспечивает создание предварительного натяга за счет изменения шага резьбы гайки без использования регулировочной проставки. Этот способ создания натяга имеет длину примерно в 0,5 шага ШВП.

Создание предварительного натяга с постоянным давлением

обеспечивается установленной по центру гайки пружинной конструкцией. Этот способ создания натяга имеет длину примерно в 4 шага ШВП.

В остальных случаях натяг может регулироваться подбором шариков большего или меньшего диаметра.

Вращающаяся гайка

И в завершение отдельно остановимся на таком виде гайки, как вращающаяся гайка. Обычно вращается винт, а гайка закреплена на подвижных элементах станка, но в случае вращающейся гайки все наоборот – винт неподвижен, крутится гайка. В принципе это обычная гайка ШВП, но установленная в специальном корпусе через подшипники. Корпус крепится к деталям станка, а гайка вращается внутри него на подшипниках. Еще она имеет посадочное место, на которое устанавливается шкив, чтоб мотор мог крутить гайку через зубчатый ремень.

Вращающаяся гайка обычно применяется с длинными винтами, например там, где по каким-либо причинам не подходит реечный привод. Если раскрутить длинный винт до высоких оборотов, то его просто напросто размотает как скакалку, а станок будет трясти вплоть до убегания с места. Один их способов решения этой проблемы – вращающаяся гайка.

Критическая скорость вращения шарикового винта

Как и у любого торсионного вала, у шарикового винта есть критическая скорость, которая является гармоническим колебанием. Постоянное вращение шарикового винта в диапазоне критической скорости сократит период эксплуатации, и может повлиять на производительность машины. Критическая скорость является функциональной зависимостью диаметра, длины шарикового винта и конфигурации монтажа. Осевой зазор гайки не оказывает влияние на критическую скорость n_k.

Операционная скорость не должна превышать 80% от критической скорости. Формула ниже для подсчета допустимой скорости n_kzyl учитывает этот фактор безопасности 0,8.

,где

N_k – критическая скорость (число оборотов в минуту)

N_kzyl – рабочая скорость вращения (число оборотов в минуту)

α – фактор безопасности (=0,8)

E – модуль эластичности (E=2,06*105 Н/мм2)

l – геометрический момент инерции (мм2)

d₂ – диаметр стержня шарикового винта (мм)

γ – специфическая плотность материала (7,6*10 -5 Н/мм3)

g – постоянная величина земной гравитации (9,8*10 3 мм/с2)

А – поперечное сечение шарикового винта (мм2)

l_k – неподдерживаемая длина между двумя корпусами

f – фактор коррекции по монтажу

Плавающий – плавающий	λ=3.14	f=9.7
Жесткий – плавающий	λ=3.927	f=15.1
Жесткий – жесткий	λ=4.730	f=21.9
Жесткий – свободный	λ=1.875	f=3.4

Максимально допустимая скорость шарикового винта ограничена.

Для гаек SC/DC     d*n_kzyl≤120 000

Для гаек CI, SK, SU/DU, SE     d*n_kzyl≤90 000 , где d – центральный диаметр шпинделя,мм

Пожалуйста, свяжитесь с нашими инженерами, если требуемая скорость превышает DN, или если шариковый винт используется на более высоких скоростях.

Винтовые и реечные передачи: устройство, типы и принцип действия

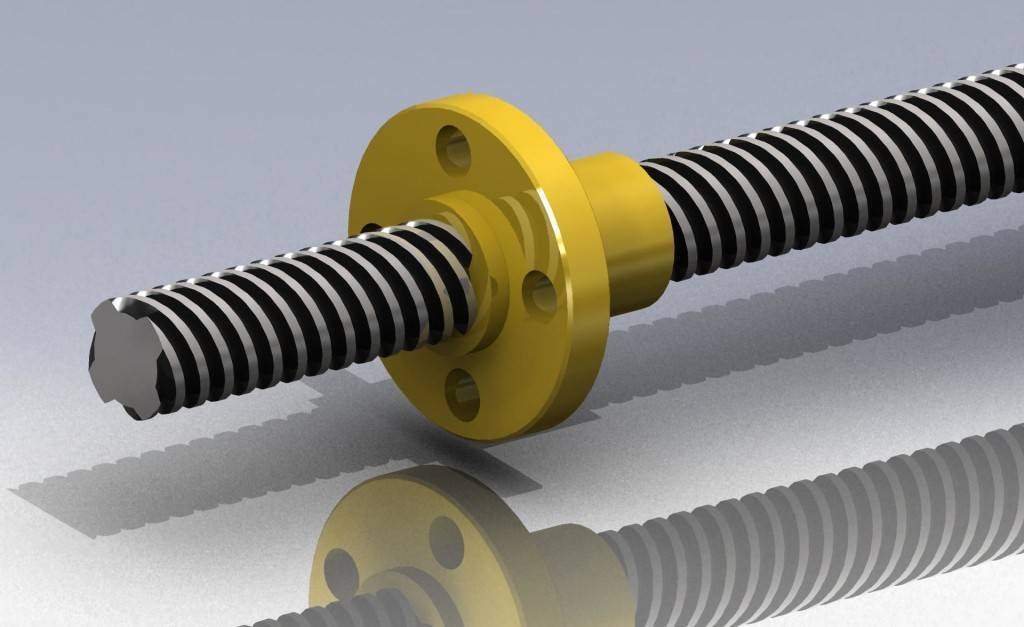

Винтовая передача состоит из винта и гайки, которые имеют резьбу. Резьба – это спиральная канавка, нанесенная на цилиндрическое тело. Реечная передача состоит из зубчатого колеса (шестерни) и зубчатой рейки. Зубья расположены друг за другом на окружности или в ряд.

Принцип линейной передачи встречается в природе, например, когда змея извивается и ползет, а ящерица перебирает лапами. А недавно ученые обнаружили винтовое устройство прыжковой задней лапы одного из видов насекомых. Винтовая передача применялась в технике еще в античные времена, постепенно развивалась и сейчас существует много ее разновидностей.

В простейшей винтовой передаче скольжения в гайке и на винте есть трапецеидальная резьба, и они соприкасаются непосредственно и движутся между собой с трением скольжения. Шариковая винтовая передача (ШВП) отличается тем, что внутри гайки катятся шарики по винту. В роликовой винтовой передаче (РВП) в гайке есть ролики, расположенные вокруг винта, параллельно ему.

Реечные передачи бывают с прямым, косым или шевронным зубом. Есть конструкции, где рейка совмещена с рельсом направляющей, а шестерня – с кареткой.

Резьба и расчет

Кроме того, что существует несколько видов системы, имеется также несколько типов резьбы для гайки и винта. Если необходимо обеспечить наименьшее трение между деталями, то используется прямоугольный вид

Однако тут очень важно отметить, что технологичность этого типа соединения довольно низкая. Другими словами, нарезать такую резьбу на резьбофрезерном станке невозможно. Если сравнивать прочность прямоугольной и трапецеидальной резьбы, то первая значительно проигрывает

Из-за этого распространение и использование прямоугольной резьбы в винтовой передаче сильно ограничено

Если сравнивать прочность прямоугольной и трапецеидальной резьбы, то первая значительно проигрывает. Из-за этого распространение и использование прямоугольной резьбы в винтовой передаче сильно ограничено.

По этим причинам, основным типом, который используется для устройства передаточных винтов, стала трапецеидальная резьба. У того типа имеется три вида шага – мелкий, средний, крупный. Наибольшую популярность заслужила система со средним шагом.

Расчет винтовой передачи сводится к расчету передаточного соотношения. Формула выглядит следующим образом: U=C/L=pd/pK. С – это длина окружности, L – ход винта, p – шаг винта, K – число заходов винта.

Конструкция и принцип действия

Передачи вращательного движения	Изображение
Зубчатая передача состоит из двух зубчатых колес, находящихся в зацеплении: колесо, расположенное на передающем вращение валу, называется веду­щим, а на получающем вращение — ведомым. Меньшее из двух колес со­пряженной пары называют шестернёй; большее — зубчатым колесом. Ведущий вал, на котором расположено зубчатое колесо, приводится в движение двигателем. Зубчатое колесо входит в зацепление с шестерней на ведомом валу, благодаря чему ему сообщается вращательное движение.
Червячная передача состоит из червяка (винта) и червячного колеса, которые находятся в зацеплении. Ведущим чаще всего является червяк, ведомым — червячное колесо. Валы, на которых расположены элементы червячной передачи, обычно скрещиваются под углом 90°. Как правило, червяк соединяется при помощи муфты с электродвигателем, а вал червячного колеса соединяется с устройствами, которым он и передает необходимое вращение.
Ременная передача состоит из ведущего и ведомого шкивов и закреплённого на них ремня (одного или нескольких). Двигатель приводит в движение вал, на котором находится ведущий шкив. За счёт силы трения между ремнем и ведущим шкивом начинает вращаться ведомый шкив.
Цепная передача состоит из ведущей и ведомой звёздочки (колес с зубьями) и цепи с подвижными звеньями, закреплённой на них. Вал с ведущей звёздочкой приводится в движение, цепь передаёт вращение ведомой звёздочке, также расположенной на валу.
Передачи возвратно-поступательного движения	Изображение
Реечная передача состоит из зубчатой рейки и зубчатого колеса, находящихся в зацеплении. Двигатель приводит в движение вал с зубчатым колесом. При каждом обороте колеса зубчатая рейка перемещается прямолинейно-поступательно.
Винтовая передача состоит из винта и гайки. При вращении винта гайка перемещается поступательно. Винтовые передачи разделяют на передачи скольжения (винт-гайка скольжения) и передачи качения (винт-гайка качения или шарико-винтовая пара). Основное их различие — в передачах качения применяются тела качения, уменьшающие трение при перемещении и обеспечивающие плавность хода.Принцип действия винт-гайки скольжения: винт начинает вращаться благодаря двигателю. Благодаря силам скольжения гайка перемещается по резьбе винта поступательно.Принцип действия винт-гайки качения: при вращении винта тела качения (например, шарики) вовлекаются в движение по винтовым канавкам, поступательно перемещают гайку и через перепускной канал (канал возврата) возвращаются в исходное положение.	Винт-гайка скольжения Винт-гайка качения

Характеристики ШВП для оборудования с ЧПУ

Как раньше было отмечено, очень часто рассматриваемый привод используется для обеспечения хорошей работы станка ЧПУ. Ключевыми свойствами можно назвать такие моменты:

Протяженность ходового стержня. Как говорит практика, во многих случаях достаточно стержня длиной около 2-х метров. Очень нежелательно проводить установку варианта выполнения с большой длиной, так как оказываемая нагрузка будет причиной деформации и снижения ключевых рабочих свойств.
Линейное скоростное передвижение

При изготовлении станков с числовым программным управлением уделяют внимание тому, чтобы важные элементы перемещались с большой скоростью. Благодаря этому значительно увеличивается КПД и скорость обработки, а еще становится шире область использования устройства.
Наиболее основными параметрами можно назвать диаметр и шаг винта

Конкретно данные характеристики формируют то, какая нагрузка может оказываться на устройство.
При изготовлении довольно достаточно внимания уделяют точности. Данный показатель может варьировать в диапазоне от С1 до С10.

Мотор может передавать вращение напрямую или через предохранительные детали, например, специализированные муфты. Они дают возможность значительно уменьшить вероятность возникновения недостатков.

Рабочее испытание и испытание на опорную прочность в соответствии с ISO 3408-3

Измерение радиального биения t5 наружного диаметра вала на отрезке l5 для определения прямолинейности по отношению к АА’

Номинальный диаметр d0в мм	I5	t5p в мкм/интервал I5
класс точности
от	до	1	3	5	7	10
6	12	80	16	20	25	32	40	80
12	25	160
25	50	315
50	100	630
100	200	1250

Номинальный диаметр I1/d0	t5max в мкм/I1>4*15
От	до	1	3	5	7	10
—	40	32	40	50	64	80	160
40	60	48	60	75	96	120	240
60	80	80	100	125	160	200	400
80	100	128	160	200	256	320	640

Измерение радиального биения t6.1 опорных цапф по отношению к АА’ при l6≤l. Для длины l6>l должно выполняться условие

Номинальный диаметр d0в мм	l в мм	t6.1p в мкм/интервал l
класс точности
от	до	1	3	5	7	10
6	20	80	10	12	20	40	63
20	50	125	12	16	25	50	80
50	125	200	16	20	32	63	100
125	200	315	—	25	40	80	125

Измерение радиального биения t7.1 концевых цапф винта по отношению к опорным цапфам для l7≤l. Для длины l7>l примиенимо

Номинальный диаметр d0в мм	l в мм	t7.1p в мкм/интервал l
класс точности
от	до	1	3	5	7	10
6	20	80	5	6	8	12	16
20	50	125	6	8	10	16	20
50	125	200	8	10	12	20	25
125	200	315	—	12	16	25	32

Торцевое биение t8.1 заплечника опорной цапфы винта по отношению к опорной цапфе.

Номинальный диаметр d0в мм	t8.1p в мкм
класс точности
от	до	1	3	5	7	10
6	63	3	4	5	6	10
63	125	4	5	6	8	12
125	200	—	6	8	10	16

Торцевое биение t9 опорной поверхности гайки по отношению к АА’ (только для шариковых гаек с предварительным натягом)

Диаметр фланца D2в мм	t9p в мкм
класс точности
от	до	1	3	5	7	10
16	32	8	10	12	16	20	—
32	63	10	12	16	20	25	—
63	125	12	16	20	25	32	—
125	250	16	20	25	32	40	—
250	500	—	—	32	40	50	—

Радиальное биение t10p наружного диаметра гайки по отношению к АА’ (только для шариковых гаек с предвариетльным натягом)

Диаметр фланца D2в мм	t10p в мкм
класс точности
от	до	1	3	5	7	10
16	32	8	10	12	16	20	—
32	63	10	12	16	20	25	—
63	125	12	16	20	25	32	—
125	250	16	20	25	32	40	—
250	500	—	—	32	40	50	—

Изменение параллельности t11 цилиндрической гайки относительно АА’ (только для шариковых гаек с предварительным натягом)

t11p в мкм на 100 мм (кумулятивный) класс точности
1	3	5	7	10
14	16	20	25	32	—
