Сборка редуктора перфоратора Makita 2450

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности. Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

К сборке любого механизма следует приступать после тщательной подготовки. Надо подготовить не только детали, но и инструменты, место, смазочный материал.

Для долгой работы перфоратора Бош необходимо любого регулярное и своевременное проведение технического обслуживания, использование качественных смазочных.

Угловые шлифовальные машины (болгарки) фирмы Интерскол очень надежны и долговечны. Они отличаются хорошей работой и высокой безотказностью. Но.

«Сайберия» Строительство домов и строительные услуги

На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным. Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации. Статья даст представление об основных преимуществах продукции этого производителя.

Инструкция по ремонту — замена и подключение кнопки перфоратора на примере Макита 2450

В большинстве перфораторов MAKITA (в моделях HR2020, 2432, 2440, 2440F, 2450, 2455, 2475 и 2641) используется типовой выключатель серии TG813TLB-1.

Чтобы провести его ревизию и/или замену, необходимо подготовить следующие инструменты:

• крестовую отвертку;
• шило или спицу.

Порядок выполнения ремонта/замены кнопки включения на перфораторе Макита 2450 следующий:

1. Разбираем электрическую часть инструмента. Для этого нужно открутить крестовой отверткой три монтажных винта на тыльной стороне рукоятки и снять пластмассовую крышку.
2. Далее нужно откинуть щетки и извлечь сам выключатель TG813TLB-1.
3. Чтобы отсоединить выключатель, необходимо снять с него все провода. Сетевые провода (коричневый и синий) крепятся винтовым зажимом и с ними проблем не возникает — чтобы откинуть два провода, достаточно ослабить два винта. Остальные провода крепятся на самозажимных разъемах, и чтобы извлечь провод понадобится спица или шило, которые вставляются в специальное отверстие и размыкают зажим. Аналогичным образом последовательно извлекаются все провода. Для проведения ремонта не будет лишним иметь под рукой схему подключения кнопки перфоратора, поэтому настоятельно рекомендуем перед снятием проводов зарисовать условную схему или сделать фотографии на смартфон, чтобы при подключении новой кнопки не возникло вопросов.
4. Подключение новой кнопки. Провода просто вставляются в автоматические зажимы до упора, сетевые провода фиксируются винтами.
5. Далее нужно установить кнопку в посадочное отверстие, вернуть на место щетки, установить и закрепить тремя винтами заднюю крышку рукоятки.

ВИДЕО ИНСТРУКЦИЯ» alt=»»>

Полезные советы

Нередко даже профессиональная техника быстро выходит из строя. Это происходит из-за работы инструмента со значительной перегрузкой электродвигателя. Нельзя допускать перегрева силового агрегата, периодически нужно делать технологические паузы. Иногда серьезная поломка перфоратора является следствием небрежного обращения с инструментом во время работы или при хранении.

После каждого использования необходимо проводить тщательную очистку перфоратора от пыли. Мягкой тканью или салфеткой следует протирать не только корпус электроинструмента, но и вентиляционные пазы.

Регулярно следует проводить осмотр угольных щеток, которые являются ответственной частью электроцепи — они проводят ток на коллектор и в процессе эксплуатации постепенно изнашиваются и требуют замены.

Не стоит покупать неоригинальные комплектующие сомнительного качества, которые могут привести к более существенным поломкам.

Список источников

• pro-instrument.com
• shtyknozh.ru
• neknopka.ru
• domremstroyka.ru
• stroy-podskazka.ru
• www.novaso.ru

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. 1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

1. 2. Снять крышку;

1. 3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

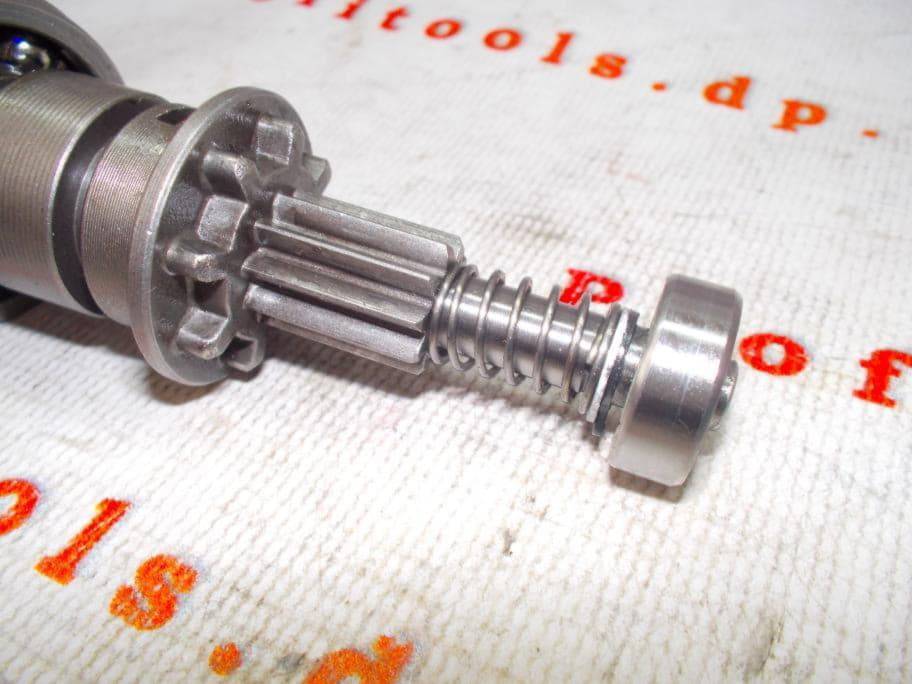

Промежуточный вал

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40  снимите по порядку:

• а). подшипник поз.46 и кольцо поз.47;
• б). прямозубую шестеренку поз.42;
• в). подшипник качения поз.41;

А с другой стороны вала снимите:

• г). плоскую шайбу 12 поз.35;
• д). подшипник 606 поз.36;
• е). стопорное кольцо S-7 поз 37;
• ж). компрессионную пружину 7 поз.38;
• з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. 1. Из него надо достать ударник поз.30;

1. 2. Выбивается шарнир поршня поз.34;

1. 3. Снимаются две плоские шайбы поз.33,35.

Цилиндр разобранный

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — металлическое кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

1. ротор поз.54;

1. статор поз.59;

1. выключатель TG813TLB-1 поз.68;

1. угольные щетки СВ-419 поз.65;

1. щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Разборка перфоратора закончена.

Перфоратор Макита 2450 разобран

Как снять электрощетки перфоратора Макита

Как правило, щетки рекомендуется менять после 70…120 работы электроинструмента.

Чтобы заменить угольные щетки поз.65, к ним надо добраться. С перфоратора надо снять заднюю крышку, она крепится тремя самонарезающими болтами.

Снимаем крышку

Отсоединить подводящие провода. При помощи отвертки снять защелки на щетках и освободить их.

Помните! При длительной эксплуатации инструмента не допусается уменьшение длины рабочей части щеток от номинальной на 1/3 (около 8мм). При износе одной щетки замене подлежат обе.

Щетки настоящие и поддельные

Кстати, подделка тоже может хорошо работать, если сделана из правильного материала и строго по чертежам.

Как самостоятельно сделать щетки?

Дешевле всего электрощетки подобрать из других моделей электроинструмента подточив до нужного размера обычным напильником. Это экономно но они прослужат меньше оригинальных. Можно как вариант подогнать угольный стержень батарейки или других элементов.

Различные батарейки

Надо взять батарейку и вытащить из нее центральный угольный электрод. Электрод надо обточить при помощи надфилей до нужных размеров старой электрощетки.(это ознакомительная информация и не является существенной для применения )

Стоит заметить что качество графита напрямую влияет на срок эксплуатации и искрение

Самодельные щетки из углеродистоо стержня

Убедившись, что щетки изношены, подберите аналоги.

Установка щеток

Перед тем как вставлять щетки на место, необходимо щеткодержатели очистить от нагара. Это делается при помощи ветоши, смоченной в растворителе. Нагар в виде частиц, полученных при интенсивном искрении предпочтительнее удалить мелким надфилем. Очищенные щеткодержатели устанавливаются на место, в них вставляются щетки и сверху зажимаются защелками.

Щетка установлена в щеткодержатель

Перфоратор makita hr2450 разборка видео

В зависимости от количества выполняемых функций они подразделяются на три группы:

• однорежимные — выполняют сверление с ударом, например, Makita HR 2010.
• двухрежимные — сверление и сверление с ударом, либо сверление с ударом и долбление. Самым популярным перфоратором является — Makita HR 5001 C может сверлить с ударом или долбить.
• трехрежимные — переключаются в любой режим работы. Например, Макита HR 2450.

• С патроном SDS Plus выпускаются одно-, двух- и трехрежимные перфораторы весом до 5 кг. Характеристика: мощность до 850 Вт, сила удара до 5, 3 Дж, диаметр сверления в бетоне 18-30 мм.
• С патроном SDS max предлагаются двух- и трехрежимные модели весом от 5, 9 кг. Характеристика: мощность 1100-1500Вт, сила удара 8, 3-17, 5Дж, максимальный диаметр бура 40-50мм, коронки 105-160мм. Преимущества: высокая мощность и низкий уровень вибрации.

Магазин «Makita. » является официальным дилером японской компании и предлагает широкий ассортимент перфораторов Makita с гарантией производителя и доставкой. Профессиональные менеджеры, прошедшие курсы обучения помогут выбрать лучшую модель!

Мы предлагаем перфораторы Makita по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.

В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.

На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.

Для выполнения ремонта перфоратора Makita 2450, 2470 своими руками допускается человек, владеющий слесарными навыками, имеющий багаж знаний по электротехнике.

Помните! При ремонте перфоратора необходимо соблюдать правила техники безопасности при работе с электроприборами.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и, практически, из одинаковых, взаимозаменяемых деталей. Ремонт их ничем не отличается.

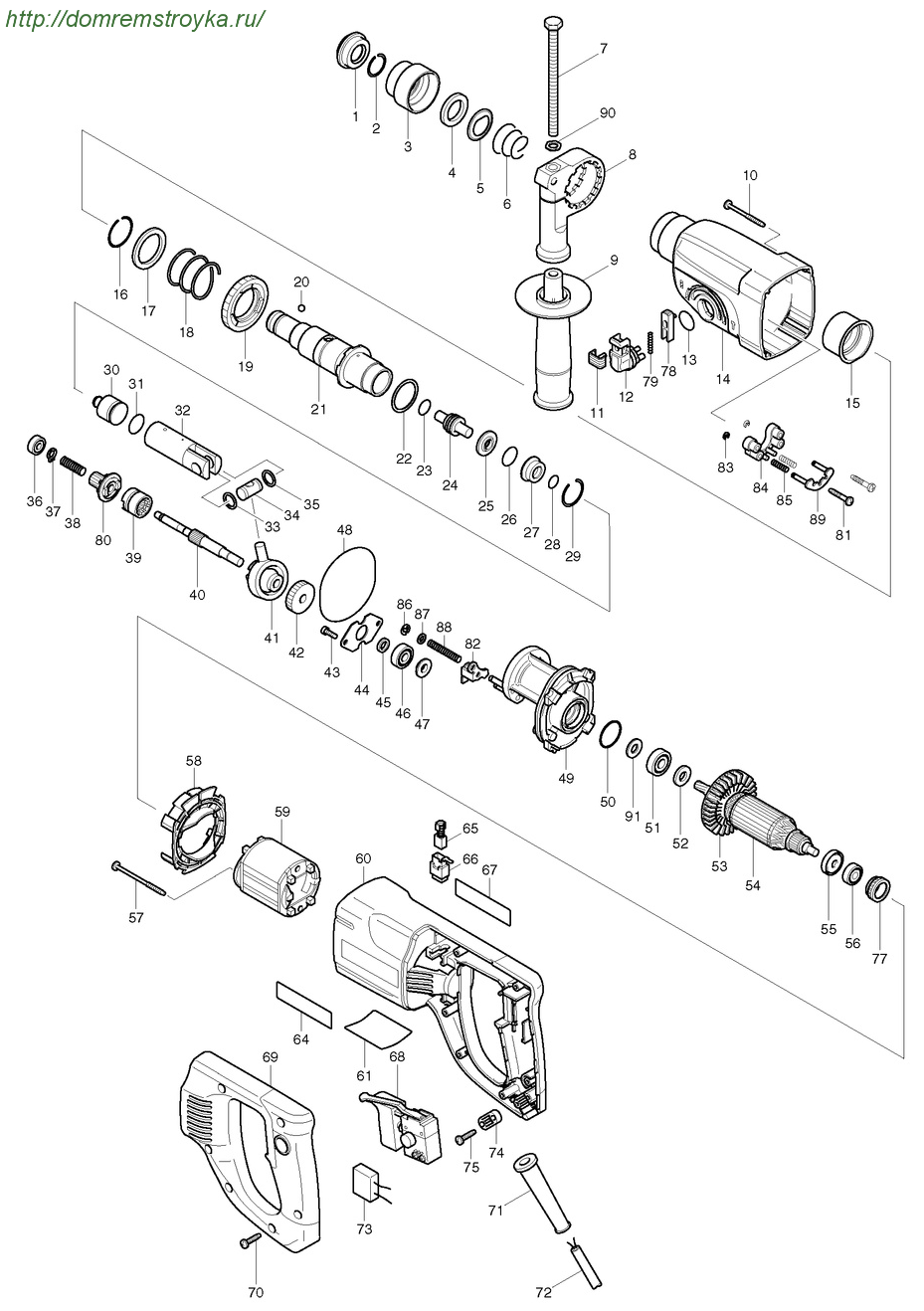

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Патрон

При помощи плоской отвертки разбирается патрон. Ремонт перфоратора «Макита 2450» своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора «Макита 2450» с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала — блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».

«Макита 2450» включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Перфоратор makita hr2450 разборка видео

В зависимости от количества выполняемых функций они подразделяются на три группы:

• однорежимные — выполняют сверление с ударом, например, Makita HR 2010.
• двухрежимные — сверление и сверление с ударом, либо сверление с ударом и долбление. Самым популярным перфоратором является — Makita HR 5001 C может сверлить с ударом или долбить.
• трехрежимные — переключаются в любой режим работы. Например, Макита HR 2450.

• С патроном SDS Plus выпускаются одно-, двух- и трехрежимные перфораторы весом до 5 кг. Характеристика: мощность до 850 Вт, сила удара до 5, 3 Дж, диаметр сверления в бетоне 18-30 мм.
• С патроном SDS max предлагаются двух- и трехрежимные модели весом от 5, 9 кг. Характеристика: мощность 1100-1500Вт, сила удара 8, 3-17, 5Дж, максимальный диаметр бура 40-50мм, коронки 105-160мм. Преимущества: высокая мощность и низкий уровень вибрации.

Магазин «Makita. » является официальным дилером японской компании и предлагает широкий ассортимент перфораторов Makita с гарантией производителя и доставкой. Профессиональные менеджеры, прошедшие курсы обучения помогут выбрать лучшую модель!

Мы предлагаем перфораторы Makita по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Как проверить годность ротора перфоратора Макита

Проверку годности ротора в перфораторе Макита начинают с его демонтажа из корпуса. Но вначале надо провести внешние исследования. Если в роторе искра от щеток на коллекторе охватывает вес коллектор, если в процессе работы перфоратор не развивает обороты и у него упала мощность, это первый признак неисправности ротора.

Как достать ротор из корпуса Чтобы достать ротор из корпуса, надо разделить черный и зеленый корпуса как и в случае с демонтажем статора.

Вытаскиваем ротор

Отсоединив корпус статора, возьмите корпус редуктора(черного цвета) в правую руку, а ротор в левую и потяните в разные стороны до их полного разъединение. Ротор держится в редукторе за счет трения косозубых шестеренок.

А это ротор

Тщательно осмотрите коллектор ротора. На нем не должно быть следов царапин от щеток. Ламели коллектора должны быть чистые.

Чистый коллектор

Для проверки целостности коллектора надо воспользоваться прибором для обнаружения короткого замыкания. Прозвонку цепей легче всего производить согласно принципиальной электрической схемы перфоратора Makita 2470,2450. Кстати, такой прибор можно смастерить и самому, если умеете общаться с паяльником.

Схема пробника КЗ витков

Если вы убедились в неисправности ротора, то можно установить новый, а можно попытаться восстановить вышедший из строя.

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.

Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора  Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.

Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Успехов вам!

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца. Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть. Отделяется ротор от механической части(редуктора) просто. Правой рукой надо зажать редуктор, ротор зажать левой. Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок. Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32

С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36 Особое внимание следует обращать на состояние подшипников качения. В перфораторе установлены импортные подшипники

Допускается установка отечественных подшипников. Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма

Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита. Вал представляет собой ствол поз.21, в котором собран ударный механизм. На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16. В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур. А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.

Боек

Цилиндр с ударником

С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Видео быстрой разборки перфоратора Макита

Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.

В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.

На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.

Как разобрать перфоратор Макита своими руками? Схема сборки модели 2450

На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным.

Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации.

Статья даст представление об основных преимуществах продукции этого производителя.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

• Общий вес – 2,04 кг
• Система SDS позволяет крепить буры
• Можно долбить и сверлить
• В системе предусмотрены три режима функционирования
• Наибольшее число ударов в минуту – 4500
• Поступательная сила движения – 2,7 джоуля
• Мощность сетевого питания составляет 780 ватт.

Почему перфоратором Макита нежелательно долбить?

Нередко техника выходит из строя, и бур вылетает из перфоратора. Это случается в силу разных причин. Многие пользователи перфораторов Макита сталкиваются с тем, что их устройство не бьёт, но сверлит при этом. Устранить поломку можно самостоятельно. Наиболее распространенные причины неисправностей представлены ниже:

• Износ промежуточного вала
• Деформация зажимных узлов
• Поломка шатунной системы
• Недостаток смазки для корректной работы
• Поломка ударных составляющих

Перфоратор Макита: ремонт своими руками

Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний.

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

• Снять патрон
• Снять переключатель
• Устранить дефекты во внутренней части корпуса
• Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

• Установить перфоратор на жесткую поверхность, подняв его ствол вверх
• Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

• Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
• Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
• Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Заключение

Перфораторы Макита по праву являются одними из лучших на современном рынке. Модель 2470 немного улучшена, но это не делает устройства долговечными.

Своевременный ремонт позволит максимально увеличить срок корректной эксплуатации. Эта статья помогает разобраться в особенностях работы основных узлов.

Для устранения наиболее распространенных видов неисправностей этих материалов вполне достаточно.
