Съемник сцепления для бензопилы эхо сделать

Замена сцепления

При замене сцепления не рекомендуем применять в качестве стопора металлические или пластмассовые предметы. Первые могут поцарапать цилиндр, вторые – замусорить его.

Центробежное сцепление бензопилы

Разбираем сцепление:

  • Включаем тормоз остановки цепи, снимаем защитную крышку и демонтируем пильную гарнитуру;
  • Удаляем грязь, опилки, засохшую смазку, если таковые имеются;
  • Снимаем воздушный фильтр и насвечник;
  • При помощи свечного ключа вывинчиваем свечу;
  • Вращая коленвал, подводим поршень к верхней точке, затем отводим на 6-9 мм;
  • Веревкой, диаметром 7-8 мм, стопорим поршень в верхнем положении;

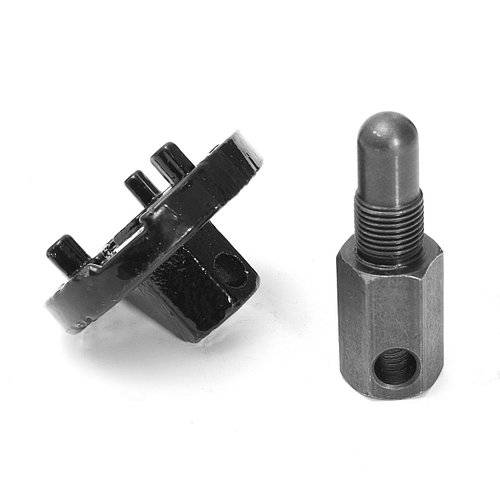

  • Специальным ключом-съемником откручиваем гайку на сцеплении.

Большинство движущихся деталей бензопилы, имеют правостороннее вращение. Поэтому в гайке на сцеплении предусмотрена левая резьба. Снимать крышку необходимо вращая ключ за часовой стрелкой. Запрещается проводить эту операцию при помощи молотка и зубила – собьете грани!

Снятие гайки сцепления

  • Снимаем крышку и ведущую звездочку. Диагностируем неисправности и оцениваем износ деталей. Оцениваем состояние игольчатого подшипника;
  • При необходимости проводим замену деталей на новые (чаще всего в этом нуждается ведущая звездочка);

Монтаж системы сцепления бензопилы проводится в обратном порядке, однако при этом следует  обращать внимание на некоторые особенности

Нюансы при монтаже системы сцепления:

На некоторых моделях бензопил между ведущей звездочкой и сцеплением может находиться шайба
Обратите внимание, какой стороной к двигателю она стоит;
Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки
В противном случае пильная гарнитура не будет смазываться;

Целесообразность своевременной замены изношенных деталей привода цепи

Конструкция ее венца определяет такой важный параметр, как выбор цепи по шагу.

  • Установка новой детали на изношенную звездочку снижает плавность ее хода, форсирует износ, инициирует риски ее обрыва и создания травмоопасной ситуации.
  • Также имеет место увеличение эксплуатационных нагрузок на двигатель и элементы кинематики инструмента.
  • Аналогичный процесс имеет место при установке на шину старых растянутых цепей, диаметр которых подгоняется под размер шины удалением части звеньев.

Специалисты также не советуют произвольно менять размеры звездочек. Эксперимент может отрицательно сказаться на ресурсе двигателя и кинематике инструмента в целом.

Безопасность распиловочных работ разных степеней сложности обеспечивается эффективной работой тормоза аварийной остановки и устройствами, блокирующими разлет концов цепи при случайном обрыве. В любом варианте — самая надежная профилактика нештатных ситуаций, поддержание бензопилы в исправном техническом состоянии.

Что означает регулировка сцепления бензопилы и как ее выполнять

Если вам приходилось слышать о том, что муфту на бензопиле нужно регулировать, то наверняка возникал вопрос, как это сделать? На бензопиле муфта не нуждается в регулировке, так как работает она в автоматическом режиме в отличие от устройств старых марок инструментов. Регулировать усилие сжатия пружины или пружин нельзя, и если эта деталь повредилась, то ее следует заменить.

Когда осуществляется установка муфты бензопилы на место, то при этом также не требуется ничего регулировать. Затяжка муфты выполняется до упора при помощи специального ключа и застопоренного поршня в цилиндре. На некоторых моделях бензопил присутствует шайба или проставочная планка. Она может находиться между валом и звездочкой или барабаном и звездочкой. Этой шайбой регулируется центрирование звездочки с шиной. Если такая шайба на бензопиле есть, то ее обязательно нужно ставить на свое место при проведении работ по ремонту или замене механизма.

Как снимается и настраивается механизм сцепления на бензопилах марки Урал и Дружба, подробно показано в видео ролике.

https://youtube.com/watch?v=FDesTnMKBKg%3F

Подводя итог, надо отметить тот факт, что сцепление на бензопиле играет важную роль. Этот механизм не только обеспечивает передачу крутящего момента от двигателя на цепь, но еще и защищает мотор от преждевременного выхода из строя. Представьте ситуацию, когда звездочка будет жестко соединена с коленчатым валом. При заедании цепи в распиливаемом материале произойдет одновременный износ деталей двигателя, звездочки и цепи. Понимая назначение и принцип работы механизма, необходимо всегда следить за его исправностью, и при первых признаках поломки осуществлять снятие, ремонт или даже замену.

Публикации по теме

Насадки для мотокос и триммеров — расширяем возможности бензинового инструмента

Особенности замены звездочки на бензопиле

Заточить цепь на бензопиле разными приспособлениями

Устройство и принцип работы бензопилы и ее отдельных механизмов

Как увеличить рабочий ресурс муфты?

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить. В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится за сцеплением.

У других бензопил, звездочка может находиться с наружной стороны сцепления.

Чтобы избежать незапланированного ремонта, оператору бензиновой пилы нужно придерживаться определенных рекомендаций. Они помогут продлить сроки эксплуатации сцепления цепной бензопилы и защитят ее от повреждений основных действующих элементов.

К этим рекомендациям относятся:

  • регулярная смазка деталей муфты;
  • своевременная очистка механизма от пыли и засохшего масла;
  • эксплуатация бензопилы только с полностью исправной шиной и качественно заостренной цепью;
  • избежание попаданий установленной режущей гарнитуры на твердые металлические предметы.

Современные бензопилы оборудованы центробежными муфтами сцепления. Это означает, что их работа всецело зависит от крутящего момента мотора, который в конкретный момент времени выдает пила.

Его основными конструктивными элементами выступают:

  • барабан;
  • звездочка;
  • пружины.

Принцип работы выглядит следующим образом. При запуске пилы элементы, которые свободно перемещаются в радиальном направлении, пружинами стягиваются к оси вала. В этом случае крутящий момент не поступает на барабан, а значит на звездочку и направляющую. В момент, когда центробежная сила превалирует над силовым потенциалом пружин, элементы сцепления ослабевают и сжимаются у внутренней части барабана, инициируя его кручение. Вместе с ним вращательный цикл переходит на звездочку и саму шинно-цепную гарнитуру.

Главным достоинством сцепления такого типа считается его проскальзывание при внезапном торможении режущей части, что не останавливает двигатель. В результате «сердце» пил – моторы остаются в целости и сохранности.

В комплектацию большинства современных бензопил входит сцепление центробежного типа. Работа этих механизмов напрямую зависит от создаваемого двигателем крутящего момента.

При этом вращательное усилие от мотора не передается на барабан, ведущую звезду и шину. Постепенно давление центробежной силы увеличивается и вытесняет усилие, создаваемое пружинами. В этот момент составляющие сцепления теряют свою силу и начинают сжиматься рядом с внутренней частью барабана. Под действием пружин барабан начинает раскручиваться. Двигаясь, он передает вращение на ведущую звезду и пильную гарнитуру бензопилы.

Основной плюс центробежного сцепления заключается в его мгновенном проскальзывании в тот момент, когда режущие органы начинают вращаться медленнее. При этом сам двигатель бензопилы не теряет своей изначальной скорости и продолжает двигаться так же плавно, как прежде. Это позволяет сократить расходы топлива и снизить риск образования заусенцев в ЦПГ мотора хозяйственной пилы.

Как снять сцепление на бензопиле.

С задачей, как открутить муфту сцепления на бензиновой пиле, сталкиваются, когда нужно заменить ведущую звёздочку, добраться к маслонасосу или при полной разборке бензопилы.

В этом нет ничего сложного, если знаешь как. Для начала, естественно нужно снять крышку тормоза цепи, которая фиксирует шину. Для этого, нужно сперва потянуть ручку тормоза на себя, убедившись, что лента тормоза не касается чашки сцепления. Затем ослабить две гайки, удерживающие крышку, ослабить механический натяжитель цепи. После этого, окончательно отвернуть две гайки и снять крышку тормоза цепи.

Снимаем шину и цепь, видим центробежную муфту сцепления бензопилы.

После этого необходимо застопорить поршень в цилиндре. Для этого нужен такой девайс.

Шнур с узлами, что-бы застопорить поршень с коленвалом.

Далее, выкручиваем свечу, берем фонарик и светим в свечное отверстие. Проворачивая коленвал с помощью шнура стартера – смотрим, что-бы он двигаясь вверх, перекрыл выпускное окно цилиндра.

Это нужно для того, что-бы поршень не перерезал шнур, который будет служить стопором. Заталкиваем шнур в свечное отверстие, чем-больше, тем лучше и слегка упираем поршень с помощью стартера.

Теперь можно откручивать муфту сцепления. Резьба на ней левая, так что откручивать нужно по часовой стрелке. Зачастую на трехлучевой гайке есть подсказка со стрелочкой, в какую сторону нужно крутить. Сложность ещё заключается в том, что муфта сцепления посажена на резьбовой герметик, потому бывает, что открутить её не-просто. Если есть строительный фен, можно предварительно разогреть центр муфты. Ставим наставку на один из лучей гайки сцепления, и несколько раз, резко ударяем молотком по наставке. Наставку необходимо ставить как-можно ближе к центру сцепления, если поставить её на край, можно обломать луч гайки.

После нескольких ударов молотка, сцепление бензопилы, как-правило откручивается, и дальше его можно откручивать даже руками. Если идет туговато, можно взять обычный ключ от болгарки, и крутить им.

После снятия корзины сцепления появляется возможность заменить ведущую звездочку (она может быть как цельной вместе с барабаном, так и отдельной, плавающей), оценить состояние игольчатого подшипника, либо получить доступ к маслонасосу.

Сборка производится в обратной последовательности. Обязательно, на резьбу нужно нанести немного резьбового фиксатора, лучше красного, для неразъемных соединений, что-бы муфта не откручивалась самопроизвольно.

Перед тем, как накручивать сцепление, веревку из цилиндра лучше вытянуть, снова провернуть коленвал, но уже в обратную сторону до перекрытия выпускного окна, и затолкать шнур по-новой. Хотя, как-правило при закручивании, коленвал сам упирается с помощью зацепов магнето о стартер. Закрутить сцепление бензопилы, нужно с хорошим усилием. Производить запуск бензопилы желательно после того, как схватится фиксатор резьбы, и обязательно с установленной крышкой тормоза. Если этого не сделать, то муфта сцепления может самопроизвольно открутиться на ходу, отлететь и привести к травмам. Это может произойти, если разогнать двигатель до высоких оборотов и затем заглушить. В такой ситуации, части слетевшей муфты могут разлетаться в радиусе 15 и более метров, так что соблюдайте технику безопасности!

Когда нужно снимать сцепление

Разборку сцепления с целью снятия проводят в таких случаях:

  • когда лопнула пружина (цепь проворачивается, двигатель работает с перебоями);
  • слетела пружина;
  • откололся кусочек барабана (в этом случае будет слышен шум, цепь бензопилы также будет крутиться);
  • временной износ (настало время снимать и менять сцепление из-за выработки ресурса).

Современные бензопилы работают на двухтактных двигателях, которые соединены редуктором с цепью пилы. Цепь продвигается по шине, и согласно центробежному принципу работу на холостых оборотах должна оставаться в неподвижности, то есть, быть безопасной для того, кто держит бензопилу.

Если нагрузка, оказываемая на инструмент, превышает рекомендуемую, то сцепление ослабит или полностью прекратит передачу крутящего момента на шину. Это приведет к остановке двигателя. При возникновении подобных ситуаций сцепление изнашивается, поэтому со временем нуждается в замене. В инструкции по эксплуатации к бензопиле у некоторых производителей есть информация о том, что сцепление является расходной деталью, то есть, подлежит периодической замене.

Видео — как снять сцепление на бензопиле:

Как снять сцепление на бензопиле?

Для того чтобы снять сцепление с бензопилы, в первую очередь следует быть внимательным и осторожным, чтобы не повредить ничего лишнего.

Выполнять эту операцию следует по такому алгоритму:

  • Снимите пильную шину и цепь. Для этого открутите ручной тормоз цепи, потянув ручку на себя. Затем демонтируйте шину, удалите загрязнения.
  • Снимите кожухи с воздушного фильтра и сцепления.
  • Заблокируйте коленвал. Это обязательная процедура для избегания его вращения во время работы. Для этого выкрутите свечу зажигания, зафиксируйте поршень в нижней «мертвой» точке и проденьте в свечное отверстие веревку.
  • С помощью специального ключа снимите сцепление. Откручивать его нужно по часовой стрелке, поскольку у него обычно левая резьба.
  • Заменяем поврежденные детали. Собрать сцепление бензопилы следует в обратном порядке, в котором проводился разбор.

Довольно часто замена цепной муфты, включая Champion 242, объясняется тем, что эта часть может лопнуть. И причина проста.

Все современные бензопилы оснащены цепным тормозным устройством, и в большинстве моделей он управляется с помощью ленты, расположенной на покрышке шины и цепи, окружающей барабан сцепления.

Если пользователь не отключает цепной тормоз во времени, а, наоборот, продолжает нажимать на спусковой крючок дроссельной заслонки, крышка шины и цепи будут таять, заставляя барабан сцепления лопнуть. В этом случае ремонт бензопилы неизбежен.Рассмотрим замену барабана сцепления на примере бензопилы Champion 242, которая полностью самоисполняется.Замена барабана сцепления выполняется в несколько этапов, мы рассмотрим каждый из них:

  • Снимите крышку воздушного фильтра.
  • Чтобы отвинтить гайки, удерживающие структуру муфты на коленчатом валу, необходимо остановить двигатель. Для этого снимите крышку с свечи, поверните ее и вставьте веревку в отверстие для свечи.

После этого плавно потяните ручку стартера, чтобы удалить оставшееся пространство в камере сгорания. Не рекомендуется использовать металлическую пробку, так как коленчатый вал можно проворачивать во время отвинчивания гайки.

В этом случае поршень возьмет веревку, и стопор сломает ее дно.

Советы: как снять звездочку с бензопилы

  • Особенности барабана сцепления в бензопилах
  • Метод проведения подмены барабана сцепления

Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. 3 самостоятельная регулировка карбюратора карбюратор на бензопиле Partner 350. Как снять сцепление чтобы снять сцепление на бензопиле, с моей китайской.

Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров.

В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.

Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.

Барабан, размещающийся в базе сцепления механизма, является неотъемлемой частью системы привода цепи. Как снять сцепление на бензопиле? Замена муфты своими руками и как собрать сцепление обратно — всё это читайте на нашем сайте! Эта деталь собственной формой припоминает звезду, за счет чего она и получила свое заглавие. Как снять сцепление на бензопиле: STIHL, Husqvarna.

Зависимо от вида бензопилы деталь может быть проф либо бытовой. Потому что проф пила употребляется более нередко, чем бытовая, то и ведущая звездочка просит постоянной подмены. У бензопил Husqvarna как снять сцепление чтобы снять сцепление на бензопиле.

Если гласить о бытовых инструментах, то тут все находится в зависимости от объема выполняемой работы и нагрузки, которая оказывается на цепь устройства.

В большинстве случаев требуют подмены звездочка, венец и подшипник пилы.

Обычно для того, чтобы снять звездочку с бензопилы, многие люди обращаются в спец сервисные центры, но если есть необходимость сберечь домашний бюджет, выполнить эту работу можно и без помощи других. Это мероприятие не выглядит сложным, но при этом требуется иметь все нужные детали и инструменты. Процесс подмены звездочки аналогичен для хоть какой модели устройства.

Типы поломки сцепления

Типы неисправностей не зависят от модели бензопилы, так как структура и принцип работы сцепления одинаковы практически во всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неисправность этого устройства требует немедленных действий. Отказы неизбежны, потому что муфта подвергается большой нагрузке, когда инструмент используется не очень интенсивно. Часто проблемы связаны с:

  • Износ узла в целом (пружина может лопнуть или механизм начнет скользить);
  • Повреждение пружины (цепь будет вращаться, двигатель будет работать, но неустойчиво);
  • Сколы на кулачке сцепления из-за большой нагрузки или перегрева (просто слушайте устройство во время его работы, посторонний шум указывает на неисправность).

Независимо от причины плохого сцепления и связанных компонентов, вам необходимо разобрать муфту для ее ремонта

Обратите внимание, что ремонтные работы не всегда дают желаемый результат, поэтому иногда необходимо заменить муфту бензопилой. Все эти манипуляции можно «скрутить» самостоятельно, не обращаясь за помощью к специалистам сервисного центра

Как снять сцепление на бензопиле?

Не следует рассматривать инструкции по данному виду работ для одной модели, так как для всех используется одна универсальная, которая позволяет демонтировать данный агрегат на современных бензиновых инструментах.

Если есть какие-то отличительные нюансы, они касаются отдельных частей сцепления. Например, некоторые бренды создают единую пружину с двумя секциями в конструкции этого устройства, что необходимо учитывать при полной замене этого компонента (его необходимо заменить, если пружина повреждена, что приведет к вращению цепи и двигателю. Показать нестабильную работу).

Чтобы демонтировать сцепление, мы следуем этому алгоритму.

  1. Демонтируем всю гарнитуру. Также снимите крышку, расположенную на воздушном фильтре и муфте.
  2. Вручную остановите коленчатый вал, чтобы он не вращался. Это удобнее сделать с помощью веревки, которая проникает через отверстие для свечи, тем самым удаляя свечу. Не забывайте, что для этого вам необходимо надежно закрепить поршень в одной позиции. Или снимите крышку стартера и вверните пару болтов в роторный механизм системы зажигания.
  3. Используя специальный гаечный ключ, который обычно входит в набор инструментов, мы откручиваем муфту (ее нужно открутить против часовой стрелки). Не нужно бояться прилагать усилия, как правило, установка этого блока долговечна на современных бензопилах.
  4. Снимите барабан и ведущую звезду.

Затем вы можете установить новые детали (которые необходимо было заменить). Поворачивая крепление, делайте движения по часовой стрелке. Не забывайте о коленвале, где расположен стартер. Это нужно остановить.

При компиляции мы используем тот же алгоритм, но в обратном порядке.

После ручного затягивания сборки используйте тормозной рычаг элемента цепи, чтобы зафиксировать его. Наклоните инструмент вперед, попробуйте запустить его, снимите колодку с тормоза.

Говоря о полной замене сцепления, не забывайте, что специалисты рекомендуют менять агрегат после двух замен направляющих. При обслуживании муфты необходимо учитывать следующие нюансы:

  • Некоторые пилы имеют шайбу, расположенную в зазоре между сцеплением и звездочкой (иногда мотором и звездочкой), это необходимо учитывать при проведении ремонтных работ;
  • Разбирая инструмент, разбирая муфту, старайтесь не повредить специальную пружину масляного насоса (привода данного агрегата), не пытайтесь поставить его в исходное положение, иначе это вызовет подачу масла.

Перед эксплуатацией пилы, на которой ремонтируется сцепление, проверьте агрегат на исправность работы двигателя, надежную фиксацию болтов, испытательную систему смазки.

Как устроен двигатель бензопилы

В устройствах, выпущенных в ближайшее время, установлен одноцилиндровый двухтактный движок карбюраторного типа. Он содержит в себе несколько устройств, которые слаженно работают. Главные составляющие мотора:

  • Маховик;
  • Муфта;
  • Зажигательный модуль;
  • Глушитель;
  • Втулка монтажная.

READ Регулировка Карбюратора Бензопилы Энергомаш

Как снять

Ведущая звездочка служит в то же время и барабаном. Одной из основных обстоятельств поломки этого блока является стачивание зубьев звездочки. В цельном варианте барабана цепь может прорезать звездочку во время работы. Таковой механизм просит подмены. В случае, когда на барабане есть сменный венец, его необходимо снять и поменять во время обслуживания. После чего барабан может работать далее.

Когда появляется потребность в ремонте следует обращаться за помощью в сервисный центр, где работают бывалые спецы. Но если такого нет вблизи появляется вопрос – как без помощи других снять сцепление? Если имеется нужный набор инструментов, можно без усилий выполнить загаданое. Естественно, в моделях различных компаний есть некие различия, но схема разборки остается постоянной:

  • Поначалу снимается крышка тормоза цепи поворотом рычага. Немного выкручиваются гайки, чтоб ослабить натяжение цепи. После ослабление можно вполне вывернуть гайки и снять крышку;
  • Проводится разборка цепи и направляющей шины, также чистка механизма от загрязнений;
  • Свеча головки цилиндра выкручивается и фиксируется поршень. Чтоб это сделать коленвал следует крутить, пока выпускное отверстие не перекроется, а позже в цилиндр помещается отрезок веревки, чтоб застопорить поршень. После окончания работы веревка удаляется из механизма;
  • Откручиваются гайки на сцеплении особым ключом из комплекта. В данном механизме они изготовлены с левой резьбой, и это необходимо учесть при демонтаже. После чего механизм разбирается, и все его детали осматриваются на предмет повреждений. Изношенные части необходимо снять и поменять на новые.

После проведения ремонта и подмены деталей, нужно провести сборку в оборотной последовательности. Более детально процесс разборки представлен на.

Чтоб без помощи других произвести ремонт таких бензопил как Stihl, Husqvarna, Partner, Goodluck, следует знать некие особенности моделей. К примеру, на неких разновидностях пил установлена шайба (меж чашечкой ведущей звездочки и движком). Во время сборки ее необходимо установить на прежнее место.

Если в модели предусмотрена особая пружина, передающая вращение на привод насоса, то очень принципиальным является ее верная установка после ремонта. В неприятном случае устройство может серьезно пострадать. После профилактических и ремонтных работ нужно проверить, исправно ли работают механизмы.

Как устроена бензопила

Все разновидности агрегатов приводятся в движение бензиновым двигателем внутреннего сгорания. При сборке устанавливаются одноцилиндровые двигатели, в которые заправляется высокооктановый качественный бензин. Вместо редуктора используется одноступенчатая передача, которая заставляет цепь двигаться. Строение агрегата за счет своей простоты позволяет ему безотказно работать в любых условиях. Устройство агрегата состоит из таких частей:

  • ДВС одноцилиндровый;
  • Бензобак;
  • Карбюратор;
  • Кривошипно шатунный механизм;
  • Сцепление;
  • Пильная цепь и звездочка, приводящая ее в движение.

Кроме того, имеются такие составляющие:

  • Система очищения воздуха, подающегося в карбюратор;
  • Механизм зажигания;
  • Система глушения выхлопов;
  • Система аварийного отключения, срабатывающая в чрезвычайных ситуациях.

На фото можно увидеть разнообразие моделей от производителей Штиль, Хускварна, Партнер, Гудлак.

Снятие и замена муфты своими руками по инструкции

О том, как снять сцепление на бензопиле, знают далеко не многие пильщики. Конструктивное исполнение механизмов на разных моделях бензопил отличаются, но принцип работы везде одинаковый. Процедура демонтажа также практически идентична, поэтому далее рассмотрим, как открутить муфту на бензопиле с внутренним расположением звездочки.

Первоначально понадобится подготовить необходимые инструменты:

  • Специальный ключ, который называется съемником. Он зачастую поставляется вместе с бензопилой
  • Отвертка для вывинчивания винтов, которыми крепится защитный кожух
  • Свечной ключ — используется для вывинчивания крепления кожуха и шины (идет в комплекте с инструментом)
  • Веревка — для того, чтобы застопорить коленчатый вал. Лучше использовать асбестовую, но для этой цели подойдет любая. Веревка используется на тот случай, если в комплекте к инструменту не прилагается специальный стопорящий ключ для поршня

Если демонтаж выполняется с целью замены, то соответственно понадобится заранее подготовить новый механизм. При покупке новой муфты нужно только знать точную марку бензопилы, так как устройства отличаются по наружному диаметру, резьбе и конструкции рабочего механизма. Инструкция, как снять муфту сцепления на бензопиле имеет следующий вид:

  1. Первоначально необходимо выкрутить крепежные гайки кожуха и шины
  2. Снять кожух с ручным тормозом, а также цепь и шину
  3. После этого переходим к снятию пластиковой крышки, чтобы добраться до свечи зажигания. Для этого отверткой вывинчиваются крепежные элементы, и демонтируется крышка вместе с воздушным фильтром
  4. Вывинчивается свеча зажигания бензопилы при помощи свечного ключа
  5. В свечное отверстие цилиндра нужно просунуть веревку (установить специальный ключ при его наличии). Это делается для того, чтобы застопорить коленчатый вал. Если диаметр веревки в несколько раз меньше размера свечного отверстия, можно на ней сделать узлы
  6. Далее приступаем к вывинчиванию самой муфты. Для этого берем специальный ключ, который должен быть в комплекте. Если ключа нет, то можно воспользоваться инструментом от УШМ или сделать самостоятельный съемник, что также не составит труда
  7. Шлицы ключа необходимо установить в отверстия муфты, после чего приступить к вращению детали. Вращать необходимо в направлении по часовой стрелке. Обычно производители указывают направления для откручивания в виде стрелочки
  8. При вращении муфты поршень достигнет верхней мертвой точки, после чего застопорит коленчатый вал. Далее приложив небольшое усилие, произойдет срывание сцепления с последующим выкручиванием механизма
  9. Выкрученная муфта демонтируется с бензопилы. При необходимости также извлекается барабан со звездочкой

Процедура вовсе не трудная, и занимает не много времени. Сборка выполняется в порядке обратном снятию. Во избежание каких-либо неисправностей, рекомендуется устанавливать полностью идентичное сцепление на соответствующую модель инструмента.

Это интересно! Аналогичным образом выполняется процедура снятия и замены сцепления для всех марок бензопил Хускварна, Партнер и другие.

https://youtube.com/watch?v=Bim7K73ZZeE%3F

Конструктивные особенности и схема работы сцепления

Большинство качественных бензопил известных брендов изначально оснащены центробежным сцеплением. Оно выделяется высокой надежностью, повышенным рабочим ресурсом и работает в автоматическом режиме, то есть самостоятельно срабатывает тогда, когда силовой агрегат достигает необходимой скорости вращения.

В устройство заводского центробежного механизма конструктивно входят долговечные фрикционные накладки, барабан сцепления для бензопилы и возвратные стальные пружины. Фрикционные накладки механизма способны двигаться радиально. Они подтягиваются к коленчатому валу пружинами при работе ДВС на небольшой скорости. Одновременно с этим приводится в действие штатный металлический барабан, который изначально соединяется со звездой режущей цепи. При наборе достаточно высокой скорости мотора, усилие встроенных пружин по отношению к создаваемой центробежной силы снижается. Это заставляет пружины прижиматься к внутренней поверхности барабана и приводить его в действие. Одновременно с этим начинает вращаться звездочка, отвечающая за работу пильной цепи. В разных типах сцепления бензопил она может быть расположена позади механизма сцепления или перед ним.

Такой принцип действия центробежного сцепления обладает одним важным преимуществом – механизм автоматически проскальзывает при заклинивании режущей цепи. Благодаря этому силовой агрегат не глохнет, а продолжает работать дальше.

Неисправности сцепления

НеисправностьВозможная причинаСпособ устранения
Цепь крутится не останавливаясь, при любых регулировках карбюратора. Двигатель работает неустойчиво.Лопнула пружина в барабане.Снять пружину и заменить на новую, или поставить новый узел.
Цепь крутится почти постоянно, издавая посторонние звуки.Скол кулачка.

Замена всего узла
При работе цепь пробуксовывает.
Износ сцепления
Замена узла

Причины, по которым требуется разбирать сцепления:

  • Неисправная или лопнувшая пружина;
  • В результате нагрузок на бензопилу и износа деталей, пружина покинула свое место;
  • Сколы на тарелке сцепления;
  • Износ деталей.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
