Щепорез. Производство арболита своими руками

Технология изготовления арболитовых блоков

Технологическая схема производства арболитовых блоков

Производство арболита в домашних условиях мало отличается от схемы его изготовления в условиях полноценного цеха – разница только в степени оснащенности предприятия. И если в случае с ручным трудом, на выходе получаются небольшие объемы производства, то автоматизированный процесс позволит получать гораздо больше продукции. Соответственно, и итоговая выручка от продаж изделий будет выше.

Перед тем как приступить к разработке рецептуры, следует ознакомиться с ГОСТом 19222-84 «Арболит и изделия из него». Здесь описаны все нормативы, которым должна соответствовать готовая продукция и то сырье, что поступает в цех на переработку.

Технология изготовления арболита может быть описана так:

  • Расщепление древесного сырья в присутствии сернокислого алюминия в смесителе.
  • Добавление к смеси остальных компонентов и перемешивание массы.
  • Загрузка готовой массы в специальные пресс-формы и ее уплотнение.
  • Извлечение готовых изделий из форм и их выдержка.

Арболит на производстве выдерживается не менее 2 дней. По истечению этого срока изделия можно переместить на склады или отправить покупателю. Но свою окончательную плотность блоки приобретут только спустя месяц. И только сейчас их можно применять в строительстве

Это важно помнить, поскольку «неготовый» материал может дать усадку, что негативно скажется на прочности всей конструкции

Что касается сырья, то точную рецептуру здесь обозначить довольно сложно, поскольку в каждом конкретном случае состав арболитовой смеси должен просчитываться опытным технологом. А если не прибегать к помощи специалиста, точную дозировку компонентов можно устанавливать только экспериментальным путем. Согласно ГОСТу 19222-84 основным сырьем для получения арболита являются:

  • щепа,
  • сульфат алюминия,
  • цемент,
  • вода.

Чтобы на выходе получать опилкобетонные блоки высокого качества, важно организовать на производстве жесткий входной контроль поступающих компонентов. И особые требования выдвигаются именно к древесному сырью

Здесь контролируется размер щепы, содержание в массе коры и посторонних примесей в виде хвои и листьев.

Изготавливаем щепорез для арболита своими руками

Некоторые детали, чертежи которых представлены ниже, необходимо выточить на токарном станке, остальные можно изготовить своими руками в домашних условиях.

Основные размеры щепореза для арболита

Диск с ножами

Диаметр диска составляет около 300-350 миллиметров, а толщина – около 20 миллиметров. Чтобы предотвратить заклинивание больших и твердых кусков древесины, диск должен работать как маховик. Поэтому его надо сделать тяжелым. Для диска берем металлическую заготовку либо вырезаем его из листовой стали; затем пропиливаем в нем одно центральное отверстие для посадки на вал (учитывая шпоночное крепление), несколько монтажных отверстий и 3 паза, через которые отрезанные части древесины попадают под вращающиеся молотки.

Рубильный диск с ножами

Для изготовления ножей используем автомобильные рессоры. В каждом ноже делаем два отверстия с последующим их зенкованием (чтобы головки винтов были максимально утоплены) и крепим их к диску с помощью болтов с потайной головкой под шестигранник, которые обеспечивают плотное и надежное соединение, а также не позволяют болтам проворачиваться во время обжатия гаек с противоположной стороны.

Молотки

Вал и крепление для молоточков

Молоточки и приваренный отбойник Молотки – это плоские пластины (толщиной около 5 миллиметров), которые расположены на роторе. Они осуществляют дополнительное измельчение щепы. Молоточки лучше купить готовые. Расстояние между молотками в дробилке арболита 24 мм.

Расстояние между молотками в дробилке арболита

Сито для щепореза

Для изготовления сита, внутри которого будет располагаться растирочная камера, нужен металлический цилиндр Ø 300–350 мм изготавливаемый из металлического листа длиной L 942–1100 мм. В этом цилиндре пробиваются ячейки диаметром 8–12 мм. Просверливать их нежелательно – края ячеек должны быть острыми или рваными, поэтому отверстия рекомендуется проделать пробойником или керном нужного диаметра.

Защитный кожух, воронка, приемный бункер и рама

Для защитного кожуха, и воронки для приемного бункера подойдет листовое железо толщиной 8–12 мм. Листы нарезаются в размер и свариваются в конструкцию так, как указывают чертежи. Нарезаем все детали по заранее подготовленным «выкройкам» (их делаем из плотного картона) Ребра жесткости делаются из уголков, швеллеров или труб.

Защитный кожух

Оборудование дробильного узла: цапфы вала, на которые необходимо насадить опорные подшипники, плюс била (молотки) и режущий диск. Следующий шаг по изготовлению щепореза — нужно вырезать отверстия для рабочего вала, а также входные и выходные раструбы для подачи сырья и выхода щепы.

Рабочий вал

Приемный бункер приваривается к корпусу под углом. Механический и электрический приводы монтируются в последнюю очередь: на раму крепится электродвигатель, затем шкивы требуемого диаметра, и все узлы соединяются ременной передачей. Для этого можно использовать обычные автомобильные ремни подходящего диаметра.

Рама

Двигатель

От вида двигателя зависят производительность щепореза и объемы затрат на эксплуатацию. Экологичный электродвигатель не очень шумит, намного легче ДВС, но менее мощный, чем его «собрат». К тому же работа щепореза на электротяге зависит от скачков напряжения в электросети.

Агрегат на бензиновом, более мощном двигателе, работает дольше, больше и он не зависит от розетки электропитания. Но ДВС очень шумит, загрязняет воздух, требует ухода и его постоянно надо заправлять.

Если собранный щепорез для арболита соответствует требованиям точности и в соосности не будет разбега, то можно применить не ременное соединение, а соосную схему — можно подключить валы через муфту.

Решение возможных проблем

Изготовление арболита может быть осложнено двумя главными проблемами:

обязательное использование минерализатора влечет за собой формирование «цементных ядов».

Не пугайтесь, такие вещества безопасны для человека, однако отрицательно воздействуют на смесь. Они увеличивают время схватывания смеси. Эти вещества образуются при реакции древесных сахаров с цементом.

Очень много сахаров содержится в древесине лиственных сортов. Лучше воспользоваться щепой хвойных пород, поскольку она в наименьшей степени способствует формированию «цементных ядов»довольно низкая марка прочности не дает возможности возводить высотные здания, однако для строительства двухэтажного коттеджа ее достаточно. Для более высоких зданий стоит применять арболит в качестве утеплительного материала или использовать метод монолитного каркаса.

Состав деревобетона

Этот материал наделен уникальными теплопроводными свойствами благодаря своим составляющим. Как и все бетонные блоки в нем присутствует связующее в виде цемента, в большинстве случаев при производстве этого материала используется портландцемент марки М400 или М500.

В качестве основного наполнителя, занимающего практически 90% объема материала, является щепа.

Химические добавки могут составлять 2-4% от общей массы бетонного блока. Они повышают его прочность и, соединяясь, с присутствующими в древесине сахарами образуют соединения.

В некоторых случаях в него добавляют песок и гашеную известь.

Применяемая для разведения строительного состава вода, наливается в раствор в теплом виде, ее температура должна быть +15С. Если же она будет меньше этого значения, то скорость схватывания цементного состава будет ниже.

Точные пропорции составляющих арболита зависят от выбранной его марки.

Подготовка других элементов

Прежде чем конструировать щепорез своими руками, необходимо подготовить все детали. Для изготовления диска понадобится металлический лист толщиной 16-20 мм. Диаметр готового изделия должен быть примерно 300-350 мм. В центре делается отверстие, куда помещается шпонка, а по внешнему периметру — симметричные прорези. Через них будет отводиться стружка. Для крепежа ножей подготавливаются отверстия. Щепорез своими руками можно собрать с применением готового диска. В любом случае диск одновременно будет являться маховиком.

Для подготовки ножей, каждый из которых должен иметь два отверстия, чаще всего рекомендуют брать рессоры от легкового автомобиля. Отверстия углубляют, чтобы головки винтов «утапливались» в нож. Ножи для щепореза закрепляются с помощью болтов, которые откручиваются (закручиваются) шестигранным ключом. Этот факт объясняется тем, что болты под отвертку закручиваются не так плотно. Болт же под шестигранник легче удержать при закручивании гайки от проворота, он лучше прижимается к диску, пазы на головке не «слизываются».

Под молотками понимают плоские пластины металла, толщина которых составляет порядка 5 мм. Располагаются они на роторе. Это те детали, которые лучше купить уже готовые.

Необходимо подготовить сито. Для этого берут любую металлическую емкость, от которой отрезается кольцо. В нем делают отверстия. Можно воспользоваться сверлом или пробойником конусного типа.

Далее организуется выталкивание стружки из машины. Для этого на второй стороне диска (противоположной ножам) привариваются поперечные планки. Они будут вращаться вместе с диском, тем самым подталкивая стружку наружу.

Особенности садовых шредеров

Садовые измельчители имеют простую конструкцию; при правильном выборе используемых компонентов собрать агрегат в домашних условиях несложно. Необходимо лишь определиться со схемой исполнения шредера — на основе электрического или бензинового двигателя.

Конструкция самодельного садового шредера будет состоять из следующих элементов:

  • металлической рамы;
  • двигателя;
  • ножей, установленных на валу;
  • защитного кожуха;
  • короба для приёма измельченных отходов;
  • пусковой системы.

Сделать садовый инвентарь можно в передвижном или стационарном варианте. Для изготовления рамы допустимо использовать каркас от верстака или сварить конструкцию самостоятельно из металлического уголка. Короб для приёма измельченных отходов выполняют из жести или пластикового ведра. Необходимо позаботиться о качественной защите режущего инструмента, который отвечает за перемалывание растительных отходов. Прочный кожух веткоизмельчителя своими руками, чертежи которого можно найти в интернете, выполняется из листовой стали или обрезка подходящей по размеру трубы.

Где брать детали и материалы?

Поскольку одной из причин, побуждающих к самостоятельному изготовлению шредера, является желание сэкономить, то очень важно сократить траты на детали и материалы. Помочь в этом могут пункты приема черного и цветного лома, а также различные предприятия, на балансе которых есть старая техника

Также могут помочь деревообрабатывающие предприятия и цеха, особенно те, где недавно было модернизировано оборудование

Помочь в этом могут пункты приема черного и цветного лома, а также различные предприятия, на балансе которых есть старая техника. Также могут помочь деревообрабатывающие предприятия и цеха, особенно те, где недавно было модернизировано оборудование.


Для изготовления каркаса роторно-молотковой машины можно использовать стальной уголок или швеллер, причем не обязательно новый, главное, чтобы металл не был поврежден ржавчиной.

Корпус станка, он же защитный кожух вокруг роторно-молоткового механизма, а также защитный кожух вокруг ременной или цепной передачи, можно сделать из листового металла толщиной 0,8–2,5 мм.

Этот же металл подойдет для изготовления приемного кожуха. Такой металл можно срезать с кузова некоторых автомобилей, а также из различных ограждений и настилов.

Электромотор можно снять со старого станка или различного электрического оборудования. Возможно, ему потребуется заменить подшипники, но это обойдется дешевле покупки нового электромотора нужной мощности.

Там же можно подобрать и шкивы необходимого размера, а также электрооборудование, необходимое для запуска и работы мотора.

Для изготовления ножей хорошо подойдет рессора от легкового автомобиля. Опытный кузнец сможет придать ей нужную форму и правильно закалить, благодаря чему нож будет не только острым, но и прочным.

Если у вас есть ненужный или временно простаивающий мотоблок, то с него можно снять мотор. Это позволит сделать щепорез более мобильным, особенно если поставить его на прицеп для легкового автомобиля.


Если на моторе предусмотрен вал отбора мощности (ВОМ), то можно подключать щепорез к нему без разборки мотоблока.

Использовать мотор от бензопилы нежелательно из-за недостаточной мощности, исключение составляют лишь бензомоторы с объемом 60 см3 и больше.

Минус мотора из бензопилы в том, что его можно подключить к валу измельчителя лишь через цепную передачу, поэтому довольно сложно найти подходящую цепь и звездочку на вал.

Электромоторы из болгарки, электрорубанка, циркулярки и другого ручного инструмента не подходят для создания нормального измельчителя, зато из них на основе тех же чертежей можно сделать своими руками веткоруб небольшого размера, то есть щепорез, предназначенный для измельчения тонких веток.

От нормального щепореза он отличается размерами и принципом работы. В таком самодельном веткорубе древесину измельчает шестерня с ножами, которая рубит ветки на кусочки длиной 0,5–3 см, то есть нормальную щепу с его помощью не получить, но для утилизации веток он подходит.

Необходимые материалы и инструменты

  • Характеристики блоковИз арболита выпускают несколько типов продукции:
  • Крупные блоки для кладки стен.

Пустотелые блоки.

Теплоизоляционные плиты.
Смеси для монолитного домостроения.

В современном строительном производстве под термином арболит понимают прежде всего строительные блоки. Весь арболит выпускается строго по ГОСТу.Всего выпускается несколько типоразмеров этих изделий:

  • Широкие – 500x250x300 мм.
  • Средние – 500x250x200 мм.
  • Узкие – 500x250x150 мм.
  • Перемычки – 1500x250x300 мм.

Вес одного узкого блока составляет около 10 кг. Такой небольшой вес позволяет использовать под строение из него, облегченный фундамент, что значительно сократит сроки и стоимость строительства.

Преимущества строительного материала

В России характеристики арболитовых блоков прописаны в ГОСТ 19222-84 «Арболит и изделия из него». Этим документом предусмотрено производство двух видов блоков — теплоизоляционных (плотность до 500 кг/м3) и конструкционных (плотность 500-850 кг/м3). Для изготовления используют щепу хвойных и лиственных пород древесины, льнокостру, солому. Общие свойства арболитовых блоков, чаще называемых просто арболит, следующие:

  • низкая теплопроводность — 0,07-0,18 Вт/м;
  • марка по прочности на сжатие — для теплоизоляционного арболита В 0-В 1,0, для конструкционного В 1,5-В 3,5;
  • морозостойкость — 25-50 циклов;
  • группа горючести Г1 — слабогорючий, не поддерживает горения;
  • пластичность — благодаря высокому содержанию щепы блок не ломается при изгибе, способен к восстановлению первоначальной формы;
  • паропроницаемость;
  • малый вес — легче кирпича аналогичного объема в 3 раза;
  • экологичность — не выделяет вредных веществ;
  • устойчив к гниению и плесени;
  • низкая стоимость — до 90% от массы блока составляет щепа.

Технология производства деревобетона довольно проста, поэтому для строительства индивидуальных жилых домов часто используют блоки собственного производства.

Для изготовления блоков древесную щепу длиной до 40 мм, шириной 5-10 мм и толщиной до 3-5 мм обрабатывают добавками для улучшения адгезии (жидкое стекло, хлорид или нитрат кальция, сернокислый алюминий), высушивают в течение месяца — двух, регулярно перемешивая. Сухую стружку смешивают с цементом марки не ниже М 400, затем заливают водой и тщательно перемешивают. Для получения щепы нужного размера требуется специальное приспособление, для получения качественной смеси используют бетономешалку, для формования — вибростол и разъемные формы.
Готовую смесь заливают в форму. Пригружая форму можно добиться более правильной и равномерной геометрии изделий. Через 3 суток блок вынимают и отправляют на дозревание в сухое отапливаемое помещение. Блоки легко режутся, пилятся и сверлятся, отлично держат гвозди.

Внимание!Разрешено строить дома из арболита высотой до 7 м, как правило, это 2-х этажный или одноэтажный дом с мансардой.

Для обеспечения нормируемого сопротивления теплопередаче ограждающих конструкций достаточно стены толщиной 380 мм, но по факту чаще выполняют кладку толщиной 300 мм, с защитой внешней и внутренней поверхности стены теплой штукатуркой на пористых наполнителях.

Блоки производят нескольких типоразмеров, наиболее часто используемый габарит — 500х250х300, кладку ведут с перевязкой швов каждого ряда. Кроме полнотелых, выпускают пустотелые изделия, изделия с лицевым отделочным слоем, профильные блоки для перемычек.

Из чего делают?

Для производства щепобетона подходит практически любая древесина. И все же предпочтительно использование хвойных пород, к примеру, ели или сосны. Из лиственных более качественная щепа получается из березы. Подходят и другие твердолиственные породы: осина, дуб и тополь.

При выборе древесины для арболита нужно знать ее состав. Так, лиственница не подходит для данного строительного материала из-за высокого содержания веществ, негативно влияющих на цемент. Ядом для цемента являются сахара. Кроме лиственницы, они в большом количестве имеются в древесине бука. Следовательно, отходы этого дерева использовать тоже нельзя.

Практически все отходы могут стать исходниками для изготовления щепы.

  • ветки и сучки;
  • верхушки деревьев;
  • горбыль;
  • остатки и обломки;
  • вторичные отходы.

Допускается наличие в общей массе древесины для производства щепы хвои и листьев – не более 5%, а коры – не более 10%.

Наиболее часто щепу изготавливают из елей и сосен. Выбор в пользу хвои неслучаен. Дело в том, что любая древесина содержит в себе такие вещества, как крахмал, сахара и прочие вещества, способные существенно повлиять на снижение качества арболита. В процессе производства приходится выводить вредные составляющие. Поскольку в хвое их меньше, именно на эти породы приходится меньше усилий, времени и материальных затрат на подготовку щепы.

Требования к подбору и изготовлению отдельных деталей самодельного щепореза

Процесс начинают с подбора подходящего двигателя. На демонстрационных видео, выложенных в YouTube отмечается, что средняя мощность привода должна быть в пределах 4…5 кВт

Выбор параметров ременной передачи определяется наличием шкивов, однако важно, чтобы число оборотов на рабочем валу было не менее 1700…1800 мин-1. С точки зрения техники безопасности все вращающиеся детали привода щепореза должны быть закрыты стальным сплошным кожухом

Муфту в приводе не предусматривают. Это связано с тем, что при быстрой остановке агрегата внутри его могут остаться частички щепы, которые, заклиниваясь в зазорах, могут неоправданно увеличивать пусковой момент двигателя, что приводит к его перегреву и выходу из строя.

Для диска крепления рубильных ножей применяют толстолистовую сталь толщиной не ниже 10…12 мм. Такой диск при установившемся режиме работы щепореза выполняет дополнительные функции маховика, сглаживая неравномерность вращения вала, которые могут быть вызваны застреванием щепы. Внутреннюю поверхность диска следует прошлифовать.

Для изготовления ножей щепореза используется инструментальная сталь марок У7А или У8А, при этом твёрдость ножей после заточки должна быть не ниже 58…60 HRC. Заточку выполняют односторонней, помня, что высота рабочей кромки не должна быть больше высоты установочных пазов в диске. Крепёжные отверстия в ножах и корпусе выполняют овальной формы, что облегчает наладку и регулировку инструмента.

Для сита принимают высокоуглеродистую сталь марки не ниже сталь 40. После сверления отверстий полосу – развёртку диска сгибают по размерам кожуха. Для изгиба лучше применить листогибочные вальцы: они дадут возможность обеспечить постоянное значение радиуса кривизны сита.

Рубильные молотки щепореза многие авторы советуют изготавливать из рессорно-пружинной стали типа 60С2 или даже 50ХФА. Однако повышенная упругость материала может вызвать инерционное подбрасывание ножей вверх после производства рубки. Учитывая высокую скорость вращения основного вала, это может привести к неоднородности процесса рубки. Поэтому и для рубильных молотков лучше использовать инструментальную сталь У7А или У8А.

После сборки щепорез испытывают сначала при ручном вращении вала, затем – при включённом приводе, и лишь потом запускают агрегат в постоянную эксплуатацию.

Захват для бочек. Цепной, рычажный или гидравлический?

Текстильные стропы. Маркировка и грузоподъёмность

Изготовления щепы для арболитовых блоков

Арболитовые блоки, иначе деревобетон — стройматериал, запатентованный в первой половине прошлого столетия и с успехом применяемый в современном строительстве малоэтажных сооружений. В основе изготовления используется щепа из лиственных или хвойных пород дерева. Востребованность и конкурентоспособность арболита среди прочих материалов обусловлена его доступной стоимостью, лёгким весом, экологичностью и удобством применения, оптимальными теплоизоляционными показателями.

Древесная щепа для арболита является базовым компонентом и занимает от 75% до 90% от общего объёма смеси. В зависимости от качества основного сырья, его формы и фракции напрямую зависят эксплуатационные характеристики готового материала.

Зачем нужен щепорез

Прежде чем перейти непосредственно к технической части данной статьи, следует рассмотреть все преимущества использования такого оборудования, как щепорез. Что это и зачем он вообще нужен?

Щепорез является оборудованием, которое сможет избавить владельца своего обрабатываемого участка от необходимости разводить костры или собирать громоздкие кучи мусора, которые затем придётся вывозить.

В процессе обработки участка или огорода хозяину приходится сталкиваться с такими проблемами, как невозможность переработать отходы, которые остаются после обрезки деревьев и осенней уборки огорода. Речь идёт о различной ботве, обрезках сучьев и так далее. Чаще всего это приходится сжигать или же просто сваливать всё в огромную кучу, которую придётся затем вывезти.

Измельчитель поможет владельцу участка избежать головной боли от проблем с мусором, обеспечив переработку отходов для их повторного использования. На выходе, владелец щепореза может получить пригодный материал для компоста или же щепу для твердотопливных котлов.

Конечно, вся польза щепореза налицо, но, к сожалению, приобрести такой измельчитель далеко не всем по карману ввиду его довольно высокой стоимости. Выход есть: сделать его своими руками. Сделать это возможно, используя подручные инструменты и материалы.

Как сделать щепорез

Когда все детали по отдельности подготовлены, можно приступать к сборке всей машины. Делают это в следующей последовательности:

Собираются элементы рубильного блока. На вал одеваются подшипники, маховик (диск с ножами), молотки.

Далее проверяется рама на наличие всех необходимых отверстий: для вала, выгрузки щепы, приемного бункера, для болтов.

К раме приваривается воронка для приемного бункера. Делается это под углом.

Следующий этап подразумевает подготовку привода. На раме монтируется мотор, шкивы, одеваются ремни.

К раме монтируется рубильный блок в сборе.

Последним этапом на рубильный блок одевается защитный кожух для обеспечения безопасности.

После полной сборки щепореза производится его пробный запуск. Делается он вхолостую. Первое время после начала работы (примерно 5-7 дней) щепорез рекомендуется эксплуатировать в щадящем режиме, не перегревая его. За это время все детали «притрутся» друг к другу. Благодаря этому снизится риск их «заклинивания». Уже через несколько дней работы самодельная машина готова к частому использованию при обычных условиях.

Барабанные щепорезы

Можно перерабатывать не только дерево, но и отходы мебельного производства, лесопилок. Модели таких щепорезов оснащены большим загрузочным бункером, в который нужно подавать ветки и бревна, они самовтягиваются в аппарат, а после прохождения барабана с расположенными на нем двухсторонними затачиваемыми ножами, получают щепы необходимых размеров. Маленькие модели имеют одно колесо для облегчения транспортировки устройства.

Для упрощения процесса производства щепы своими руками можно сделать целую линию, которая будет состоять из щепореза, цепного конвейера и окорочного барабана.

Принцип работы такой системы прост:

  1. в станок загружается сырье для получения щепы;
  2. на выходе готовая щепа попадает на конвейер;
  3. устройство доставляет материал в окорочный барабан;
  4. после достижения нужной чистоты, содержимое барабана разгружают на цепной конвейер, который подает щепу в накопитель.

Участие человека при этом процессе минимально.

Процесс получение щепы для изготовления арболита не сложный, если вначале выделить место под установку оборудования, выбрать его под специально отведенное место. Загрузка материала происходит вручную, чтобы обезопасить себя лучше использовать длинные заготовки, а в случае использования большого бункера можно загружать сырье поменьше, используя лопату.

Какой должна быть щепа?

Древесный наполнитель для арболита имеет свой ГОСТ. На уровне государственного стандарта для щепы установлены жесткие требования.

Выделены три основных параметра:

  • длина не больше 30 мм;
  • ширина не больше 10 мм;
  • толщина не больше 5 мм.

Обозначены и оптимальные размеры по ширине и длине:

  • длина – 20 мм;
  • ширина – 5 мм.

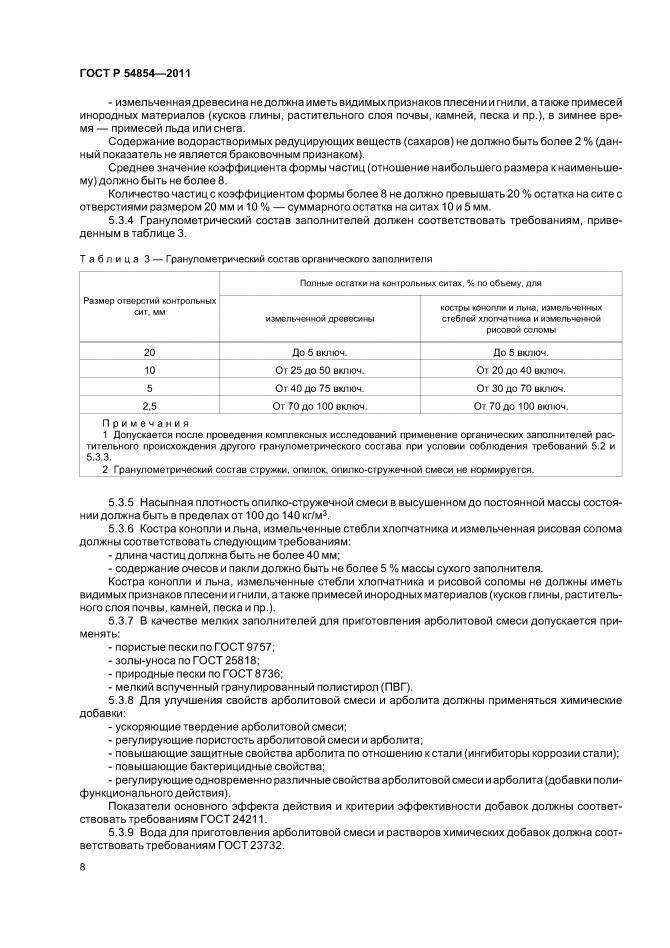

Новые требования появились с принятием ГОСТ 54854-2011. До этого существовал другой ГОСТ с меньшими требованиями. Тогда допускалось использование более длинной щепы – вплоть до 40 мм. В 2020 году «вольности» в размерах наполнителя не допускаются.

Стандарт регламентирует и наличие примесей: коры, листьев, хвои. Материал следует очищать от земли, песка, глины, а в зимнее время – от снега. Наличие плесени и загниваний недопустимо.

Требования к подбору и изготовлению отдельных деталей самодельного щепореза

Процесс начинают с подбора подходящего двигателя. На демонстрационных видео, выложенных в YouTube отмечается, что средняя мощность привода должна быть в пределах 4…5 кВт

Выбор параметров ременной передачи определяется наличием шкивов, однако важно, чтобы число оборотов на рабочем валу было не менее 1700…1800 мин-1. С точки зрения техники безопасности все вращающиеся детали привода щепореза должны быть закрыты стальным сплошным кожухом. Муфту в приводе не предусматривают

Это связано с тем, что при быстрой остановке агрегата внутри его могут остаться частички щепы, которые, заклиниваясь в зазорах, могут неоправданно увеличивать пусковой момент двигателя, что приводит к его перегреву и выходу из строя

Муфту в приводе не предусматривают. Это связано с тем, что при быстрой остановке агрегата внутри его могут остаться частички щепы, которые, заклиниваясь в зазорах, могут неоправданно увеличивать пусковой момент двигателя, что приводит к его перегреву и выходу из строя.

Для диска крепления рубильных ножей применяют толстолистовую сталь толщиной не ниже 10…12 мм. Такой диск при установившемся режиме работы щепореза выполняет дополнительные функции маховика, сглаживая неравномерность вращения вала, которые могут быть вызваны застреванием щепы. Внутреннюю поверхность диска следует прошлифовать.

Для изготовления ножей щепореза используется инструментальная сталь марок У7А или У8А, при этом твёрдость ножей после заточки должна быть не ниже 58…60 HRC. Заточку выполняют односторонней, помня, что высота рабочей кромки не должна быть больше высоты установочных пазов в диске. Крепёжные отверстия в ножах и корпусе выполняют овальной формы, что облегчает наладку и регулировку инструмента.

Для сита принимают высокоуглеродистую сталь марки не ниже сталь 40. После сверления отверстий полосу – развёртку диска сгибают по размерам кожуха. Для изгиба лучше применить листогибочные вальцы: они дадут возможность обеспечить постоянное значение радиуса кривизны сита.

Рубильные молотки щепореза многие авторы советуют изготавливать из рессорно-пружинной стали типа 60С2 или даже 50ХФА. Однако повышенная упругость материала может вызвать инерционное подбрасывание ножей вверх после производства рубки. Учитывая высокую скорость вращения основного вала, это может привести к неоднородности процесса рубки. Поэтому и для рубильных молотков лучше использовать инструментальную сталь У7А или У8А.

После сборки щепорез испытывают сначала при ручном вращении вала, затем – при включённом приводе, и лишь потом запускают агрегат в постоянную эксплуатацию.

Подготовка других элементов

Прежде чем конструировать щепорез своими руками, необходимо подготовить все детали. Для изготовления диска понадобится металлический лист толщиной 16-20 мм. Диаметр готового изделия должен быть примерно 300-350 мм. В центре делается отверстие, куда помещается шпонка, а по внешнему периметру — симметричные прорези. Через них будет отводиться стружка. Для крепежа ножей подготавливаются отверстия. Щепорез своими руками можно собрать с применением готового диска. В любом случае диск одновременно будет являться маховиком.

Для подготовки ножей, каждый из которых должен иметь два отверстия, чаще всего рекомендуют брать рессоры от легкового автомобиля. Отверстия углубляют, чтобы головки винтов «утапливались» в нож. Ножи для щепореза закрепляются с помощью болтов, которые откручиваются (закручиваются) шестигранным ключом. Этот факт объясняется тем, что болты под отвертку закручиваются не так плотно. Болт же под шестигранник легче удержать при закручивании гайки от проворота, он лучше прижимается к диску, пазы на головке не «слизываются».

Под молотками понимают плоские пластины металла, толщина которых составляет порядка 5 мм. Располагаются они на роторе. Это те детали, которые лучше купить уже готовые.

Необходимо подготовить сито. Для этого берут любую металлическую емкость, от которой отрезается кольцо. В нем делают отверстия. Можно воспользоваться сверлом или пробойником конусного типа.

Далее организуется выталкивание стружки из машины. Для этого на второй стороне диска (противоположной ножам) привариваются поперечные планки. Они будут вращаться вместе с диском, тем самым подталкивая стружку наружу.

Общая информация

Перед тем как начать создавать щепорубительную машину своими руками, необходимо разобраться в ее особенностях, принципе работы и предназначении. Щепа является одним из ключевых элементов арболита или щепкобетона — популярного строительного материала, на основе которого создают малоэтажные помещения.Это интересно: технология производства арболита. На рынке арболит продается в виде прямоугольных блоков и содержит в себе цементные смеси марок 400 или 500. В роли дополнительных компонентов используют переработанные древесные отходы, размерами 5×5×25 мм. В числе подобных отходов:

  1. Опилки.
  2. Крупная стружка.
  3. Щепа.

В данном видео рассмотрим как сделать щепорез своими руками:

Именно для производства последнего сырья и разрабатываются специальные щепорубительные установки. Технология создания арболитов на основе щепы выглядит следующим образом:

  1. Изначально подготовленные отходы древесины заливают водой, тщательно смешивают и перемещают в резервуар на пару часов. После продолжительной выдержки процент содержания клетчатки в сырье заметно снижается, что позволяет создавать на его основе качественные и устойчивые блоки.
  2. После этого полученную массу помещают в другой резервуар и заливают раствором хлорида кальция и сульфата алюминия. Эти вещества окончательно очистят консистенцию от остатков клетчатки.
  3. К древесным отходам добавляют цементную смесь и известь в пропорции 3:4:4. Затем следует поместить материал в бетономешалку и перемешать до полурассыпчатого состояния. Продукт должен обладать однородной консистенцией и не содержать в своем составе комков или несмоченных участков.
  4. В итоге полученную массу выкладывают в специальных формах, которые предварительно смазываются машинным маслом, и выдерживают при комнатной температуре до тех пор, пока она не затвердеет.

Что касается сфер применения арболита в строительстве, то они довольно обширные. На основе этого материала создают перемычки, стеновые конструкции, отдельные элементы полов и даже полноценные фундаментные блоки. В последнем случае к арболиту нужно добавлять цемент более высокой марки.

Такой строительный материал характеризуется высокой прочностью и хорошей теплоемкостью. Ему не страшны температурные скачки или повышение влажности, а огнестойкость и устойчивость к коррозийным процессам остаются на высшем уровне.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
