Шестеренчатый насос для воды и масла

Недостатки

Однако у таких насосов существуют недостатки:

  • нерегулируемость рабочего объема;
  • неспособность работать при высоких давлениях; либо:
  • высокие требования к материалам изготовлений деталей износа.
  • высокая требовательность к качеству изготовлений шестерён и пластин, образующих корпус;
  • двукратные изменения направления движения жидкости в насосе снижает КПД.

Шестерёнчатые насосы широко применяются в сфере перекачивания высоковязких жидкостей с температурой до 250°, например, такие жидкости как пищевые масла, жиры, шоколадная масса, лаки, краски, нефтепродукты, бытовая химия и т. д.

Источник

Шестеренчатый насос с внешним зацеплением

Шестеренчатый насос с внешним зацеплением часто использует в качестве смазочных насосов в станках, в силовом оборудовании и в качестве масляных насосах в различных типах двигателя.

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами данного насоса являются шестерни, которые находятся в постоянном зацеплении. Шестерни в насосе могут располагаться, как в один ряд так и в два.   Зубья шестерен имеют различные формы:

— прямозубая  цилиндрическая форма

— косозубая цилиндрическая форма

— шевронная шестерня

Косозубые и шевронные шестерни обеспечивают наиболее плавный поток, чем прямозубые. Хотя у всех указанных типов жидкость перекачивается довольно гладко, без пульсаций. На большие производительности чаще используют косозубые и шевронные колеса.

Шестеренчатые насосы с небольшой производительностью обычно работают на скорости 1750 или 3450 об/мин. У насосов с большим типоразмером шестерни вращаются со скоростью порядка 650 об/мин.

Между рабочими органами насоса и корпусом практически нет зазоров. Вал насоса поддерживается с обеих сторон. Все это позволяет производить шестеренчатые насосы высокого давления до 200 бар. Поэтому насосы широко применяются в гидравлических системах

В устройстве шестеренного насоса с внешним зацеплением можно выделить следующие основные элементы:

Схема шестеренного насоса с внешним зацеплением

  • Ведущая шестерня
  • Ведомая шестерня
  • Вал насоса, соединенный с приводом
  • Система уплотнения вала
  • Задний подшипник (втулка)
  • Передний подшипник (втулка)

Принцип работы шестеренчатого насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ведущая шестерня передает это движение ведомой. Шестерни вращаются соответственно в противоположные стороны.

  1. Когда шестерни выходят из зацепления они создают разряжение с всасывающей стороны насоса. Перекачиваемая жидкость течет в образовавшуюся полость и захватывается зубьями шестерни.
  2. Среда перемещается в карманах между зубьями, вдоль внутренней части корпуса насоса. Между самими шестернями жидкость не проходит.
  3. Благодаря зацеплению зубьев шестеренчатых колес жидкость под давлением выталкивается в напорный патрубок насоса.

Материальное исполнение

Основные элементы шестеренчатых насосов внешнего зацепления могут быть выполнены из самых  различных материалов для обеспечения необходимой коррозионной стойкости, как при работе с неагрессивными жидкостями, так и при перекачке таких сред как кислоты. Чаще всего данный тип насосов встречается с исполнением корпуса и основных вращающихся элементов из чугуна.

Можно выделить следующие основные материалы:

Проточная часть насоса:ШестерниУпорные втулки
·         Серый чугун·         Углеродистая сталь·         Графит
·         Ковкий чугун·         Нержавеющая сталь·         Бронза
·         Углеродистая сталь·         Дуплекс·         Карбид кремния
·         Нержавеющая сталь·         PTFE
·         Дуплекс·         Композитные материалы PPS
·         Композитные материалы (PPS, ETFE)

Типы уплотнения вала насоса

  • Сальниковое уплотнение (ссылка на сальниковое уплотнение)
  • Манжетное уплотнение
  • Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
  • Магнитная муфта

Преимущества и недостатки шестеренчатых насосов с внешним зацеплением

Преимущества:

  • Перекачка высоковязких жидкостей
  • Высокое давление
  • Нет перегрузок на валу из-за подшипников с двух сторон
  • Тихая работа
  • Широкий выбор материалов
  • Возможность использовать в качестве дозировочных
  • Реверсивный насос

Недостатки:

  • Четыре упорных подшипника располагаются в перекачиваемой среды
  • Недопустимо попадание твердых включений
  • Не эффективны при работе с жидкостью с низкой вязкостью
  • Недопустима работа «в сухую»

Области применения

Шестеренчатые насосы  внешнего зацепления применяются чаще всего в следующих отраслях промышленности.

  • Энергетика
  • Нефтяная и газовая промышленность
  • Химическая промышленность
  • Гидравлические системы
  • Машиностроение
  • Пищевая
  • Фармацевтическая
  • Судостроение и судоходство

Основные назначения шестеренного насоса :

  • Перекачка топлива и смазочных масел
  • Дозирование присадок и полимеров
  • Перекачка хим. реагентов
  • Работа в гидравлических системах
  • Микродозирование
  • Viking http://www.vikingpump.com
  • Zeilfelder http://www.zeilfelder-pumpen.com/
  • Verder https://www.verderliquids.com/int/en/purchasing-gear-pumps-verdergear/
  • M PUMPS http://www.mpumps.it/
  • Hydac hydac.com
  • Eaton eaton.com
  • MVV s.r.l. mvv.it

Принцип действия [ править | править код ]

Шестерённый насос с внешним зацеплением работает следующим образом. Ведущая шестерня находится в постоянном зацеплении с ведомой и приводит её во вращательное движение. При вращении шестерён насоса в противоположные стороны в полости всасывания зубья, выходя из зацепления, образуют разрежение (вакуум). За счёт этого из гидробака в полость всасывания поступает рабочая жидкость, которая, заполняя впадины между зубьями обеих шестерён, перемещается зубьями вдоль цилиндрических стенок колодцев в корпусе и переносится из полости всасывания в полость нагнетания, где зубья шестерён, входя в зацепление, выталкивают жидкость из впадин в нагнетательный трубопровод. При этом между зубьями образуется плотный контакт, вследствие чего обратный перенос жидкости из полости нагнетания в полость всасывания ничтожен. Смазка движущихся элементов насоса производится перекачиваемой жидкостью (масло, расплав полимера и др.), для поступления смазывающей жидкости к зонам трения конструкцией насоса предусматриваются специальные каналы в корпусных деталях насоса.

Принцип работы

Принцип работы

Шестеренный насос имеет следующий принцип работы который мы рассмотрим поэтапно:

  1. Забор жидкости происходит за счет выхода из зацепления шестерен в камере всасывания (1). Расходящиеся зубья расширяют объём камеры всасывания (1), в результате чего в камере образуется вакуум, который стремительно заполняется жидкостью через всасывающий канал. В следствии разности давлений в линии забора и подающей камеры (1).
  2. Шестерни переносят рабочую жидкость в пространстве промеж зубьев, из камеры (1) в (2);
  3. При вхождении зубьев шестеренного насоса в зацепление, происходит уменьшение объема камеры. В результате этого происходит выдавливание жидкости из камеры нагнетания.

Виды шестеренчатых насосов

Существует несколько видов насосов. Их можно квалифицировать по таким признакам:

  • характер сцепления может быть внутренними или наружным;
  • механизм может быть оснащен винтовыми, шевронными или же прямыми зубьями;
  • могут иметь правое, реверсное или левое вращение;
  • по количеству сцепляющихся роторов, насос шестеренчатый масляный может быть двухроторным и многороторным;
  • они делятся на одноступенчатые и многоступенчатые по количеству ступеней;
  • также о наличия регулировки могут быть регулированными или неурегулированными;
  • в зависимости от их работоспособности из подачи давления насосы могут быть неразгруженные, разгруженные или же иметь автоматическую регулировку торцевых зазоров.

Модель шестеренчатого насоса Из-за того, что работа данного устройства может квалифицироваться исходя из нескольких признаков, то данная характеристика является условной.

Принцип работы

Хотя весь механизм имеет некоторые отличия, но все же работа шестеренчатого насоса имеет общую схему.

Ведущая и ведомая шестерни размещены в корпусе. Когда происходит вращение, то весь воздух, которым ранее был заполнен объем между зубьями, сразу переходит в линию нагнетания. Она размещена в полости всасывания. Здесь из-за этого процесса возникает перепад давления, из-за которого масло из бака получает возможность подняться. Оно на своём пути заполняет пространство между зубьями. Когда же шестерни обращаются, то жидкость попадает в полость нагнетания, и когда в зацепления входят зубья, то оно силой вытесняется в нагнетательный трубопровод.

Ремонт шестеренчатых насосов

Часто в таких агрегатах изнашиваются торцовые поверхности, шейки валиков, бронзовые втулки, зубья шестерен, резьба на болтах и отверстиях для крепления. Самоподвижные валики, резиновые кольца для уплотнения постепенно утрачивают упругость. Время от времени появляются царапины и борозды на стенках камер в корпусе, а от пуска насоса с густой жидкостью или выкашивания деталей может сломаться крышка, валик и корпус.

Некоторые изношенные элементы не подлежат восстановлению и выбраковываются, другие можно отремонтировать. Для этого осуществляется наплавка металла или хромирование с дальнейшей механической обработкой и упрочнением рабочей поверхности. Перед восстановлением посредством электролитического наращивания изношенным элементам придается правильная геометрическая форма. Если детали ремонтируются методом наплавки металла, отпадает необходимость в предварительной обработке.

Кольцевые риски на торцовой поверхности шестеренки выводятся на плоскошлифовальных станках, а после этого создаются утолщенные втулки. Изношенные бронзовые элементы можно ремонтировать электролитическим наращиванием и посредством пластической деформации.

Ручные гидравлические насосы

Одним из самых простых устройств для перекачки жидкости является ручной гидравлический насос. Его принцип заложено использование механической энергии, которая прикладывается к ручке для привода поршня или системы плунжеров.

Плунжерная система может иметь одну, две, или несколько ступеней. Каждая ступень повышает напор на определенный уровень, затем жидкость подается в нагнетательную магистраль к приводам исполнительного механизма. Например, гидравлический насос высокого давления может использоваться для гидропрессования.

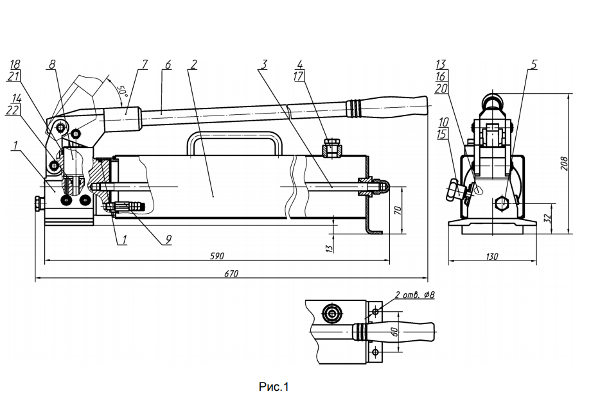

Устройство

Насос для создания напора жидкости вручную состоит из гидравлического бака (2) и нагнетательного узла (1). Они соединяются друг с другом шпилькой (3). Наливается рабочая жидкость (обычно это масло) в отверстие рабочего цилиндра, который закрыт пробкой (4). Плунжер 1 и 2 ступени (8) нагнетателя служат для создания напора и приводится в движение ручкой (6) с рычагом (7). Узел для нагнетания жидкости имеет двухступенчатую конструкцию. Первая ступень с плунжером большего диаметра создает начальный напор, которая поступает под плунжер номер (2) более меньшего диаметра, который создает необходимый напор, работают они в паре.

Предохранительный клапан (9) защищает всю систему от избыточного давления. Сброс высокого напора происходит путем перетекания масла из системы под поршень низкого давления по байпасной (обводной) линии, откручиванием винта (10).

Применение гидронасоса

Из резервуара, заполненного гидравлическим маслом, под механическим воздействием привода масло из бака поступает в плунжерную систему где преобразовывается на выходе под высокий напор, которое поступает к исполнительному механизму. Соединение осуществляется через специальный шланг, рассчитанным на высокий напор, со штуцером на конце.

Исполнительным механизмом для гидравлического насоса высокого давления может служить спецтехника: двухсторонний пресс, трубогибочный станок, подъем груза на гидравлических подъемниках или привод гидрокусачек. Сброс режима работы осуществляется ручным приводом обратного клапана на байпасной линии по обратной связи. При открывании клапана по байпасной линии происходит перетекание в основной системе и восстановление первоначального режима , что влечет за собой возврат исполнительного механизма в первоначальное состояние.

Гидравлические насосы высокого давления для перекачки воды могут быть поршневыми или плунжерными.


Поршневой насос является самым первым представителем конструкции для перекачки жидкости. В настоящее время конструкция поршневых насосов является сложным механизмом, но принцип остается один – при движении поршня создается избыточное напор, которое через нагнетательный клапан поступает в канал высокого агнетателя, в это время “под поршнем» создаётся разрежение.

Под действием вакуума туда поступает новая порция жидкости. При возврате рабочего поршня вода перетекает в полость над поршнем для дальнейшего нагнетания. При классической конструкции поршень связан шатуном с коленчатым валом, который преобразует вращательное движение в возвратно-поступательный поршень. Для компенсации пульсации нагнетательных клапанов может быть два или больше.

Приобрести ручной гидравлический насос высокого давления по ценам производителя можно на специализированных интернет ресурсах или дилерских центрах, где можно получить онлайн консультацию на любой вид данного вида продукции.

Принцип работы следующий:

Поршень (8) перемещается в цилиндре (4) под действием штока (9), который является толкателем кривошипно-шатунного механизма (10). При движении поршня к нагнетательному клапану, жидкость, находящаяся в цилиндре, сжимается, напор в цилиндре повышается нагнетательный клапан (1) при определенном напоре открывается. Далее жидкость поступает в нагнетательный трубопровод (2). При обратном движении поршня открывается клапан сосуна (6) а нагнетательный клапан закрывается (1). Под действием вакуума, который образуется под поршнем, вода попадает в полость цилиндра(4). Через один оборот цикл повторяется.

Виды конструкций [ править | править код ]

Шестерённые гидромашины выпускаются с внешним и внутренним зацеплением (одним из вариантов последней является героторная гидромашина со специальным трохоидальным зацеплением). Гидромашины с внутренним зацеплением более компактны, но из-за сложности изготовления применяются редко. Иногда для снижения шумности и неравномерности подачи применяют шестерни с косыми зубьями. В некоторых случаях для облегчения входа перекачиваемой среды (расплав полимера) входной патрубок имеет размеры (эквивалентный диаметр) соизмеримые с размером шестерён.

Шестерённая гидромашина с внешним зацеплением

Шестерённая гидромашина с внутренним зацеплением

В этом насосе с внутренним зацеплением жидкость перемещается слева направо

Виды промышленных насосов

В промышленности используются насосы разных типов. Основные виды насосов, используемые на различных предприятиях:

  • многоступенчатые;
  • маслонасосы шестеренные;
  • насосы химические погружные;

Промышленные насосы используются в различных областях

  • в легкой промышленности;
  • в химической промышленности;
  • в строительстве;
  • в машиностроении;
  • при добыче полезных ископаемых.

Вид и тип насоса выбирается в зависимости от нужд предприятия, свойств и качества перекачиваемой жидкости.

К наиболее популярным относятся глубинные насосы, так как широко используются в бытовых и промышленных целях. Их легко монтировать при установке систем водоснабжения и отопления, они используются для забора воды из скважин, в отопительных системах.

Основные виды насосов по типу подводимой энергии:

  • насосы, работающие за счет механической энергии;
  • водоструйные насосы;
  • насосы, работающие за счет сжатого пара или газа.

К насосам, работающим за счет механической энергии, относятся поршневые насосы, пропеллерные, винтовые, центробежные и ротационные. Несмотря на одинаковый принцип действия, эти насосы сильно отличаются по конструкции. Водоструйные насосы – элеваторы, эжекторы, работают за счет подачи жидкости на лопасти колеса.

Характерные признаки шестеренных насосов

Во всех шестеренных насосах:

  • присутствуют три основных элемента — неподвижный статор и вращающиеся ротор и замыкатели
  • герметично разделены всасывающая и нагнетательная камера за счет одновременного замыкания статора, ротора и замыкателей
  • подача осуществляется посредством создания во всасывающей камере объема, герметично отсекаемого замыкателем
  • образуется защемленный объем
  • распределение жидкости во всасывающей и нагнетательной полостях — щелевое, а значит отсутствует потребность в золотниках и клапанах
  • замыкатели имеют одну степень свободы
  • подача жидкости неравномерна, присутствует пульсация подачи
  • подача насоса не зависит от нагрузки

Многие из этих особенностей характерны и для других объемных гидравлических машин, что не удивительно ведь шестеренные насосы и являются объемными.

Поршневые водяные насосы

Поршневые гидравлические насосы применяются в различных целях, для перекачивания воды различных масштабов. Каждый тип поршневого насоса выполняет свою функцию и используется для конкретных задач. Поршневой насос – это оборудование, которое работает по принципу прямого вытеснения жидкости. Такой насос способен создавать высокое давление, способствующее перемещению воды. Он приводится в действие механизмом гидравлического привода. При включении поршневого насоса жидкость перемещается по цилиндрической камере. Для уплотнения по диаметру используют специальную насадку для поршневого штока.

Поршневые насосы преимущественно используют при необходимости обеспечить высокий расход жидкости при низком давлении. За счет этого жидкость откачивается с высокой скоростью при несущественных усилиях. На рынке можно найти модификации поршневых насосов, каждый из которых работает по своему принципу.

Выделяют несколько типов поршневых насосов:

  • осевые – это насосы, которые проталкивают жидкость по спирали вдоль оси. Их еще называют аксиально-поршневыми конструкциями. Главное преимущество таких насосов в работоспособности при высоких температурах. Такие насосы применяют для промышленных целей и масштабных задач по выкачке жидкостей из водоемов, в производстве;
  • линейные – разновидность эффективных поршневых насосов, которые наиболее подходят для управления большими потоками жидкости. Они предназначены для повышения давления воды. Они не отличаются высокой скоростью вращения, но способны создавать достаточное давление для использования в различных целях;
  • с изгибной осью – работают за счет изгиба блока цилиндров вокруг своей оси. Отличаются высокой гибкостью. Конструкция таких видов насосов позволяет им вращаться с большей скоростью, чем линейные поршневые насосы;
  • радиальные – работают за счет выталкивания жидкости из системы. Они способны распределять энергию по системе, создавая высокое давление. Радиальные насосы считаются надежными и высокоэффективными моделями поршневых насосов;
  • плунжерные – насос прямого вытеснения с цилиндрической формой. Вырабатывается энергия за счет выталкивания жидкости по возвратно-поступательному движению плунжера. Такие насосы стоят на порядок дороже своих аналогов. Это объясняется высокой надежностью агрегата. Благодаря своей прочности и особенностям конструкции плунжерные водяные насосы прослужат длительное время без необходимости ремонта и обслуживания. Поршневые насосы чаще всего применяют в случаях, когда нужно обеспечить высокое давление.

Насос масляный: что нужно знать

Итак, насосы масляные обычно представляют собой небольшое по размерам и простое в плане конструкции решение. При этом в случае возникновения сбоев и поломок двигатель автомобиля выйдет из строя очень быстро.

Сам насос прокачивает масло, поступающее из картера, через маслоприемник, оснащенный сетчатым фильтром. Далее масло от насоса подается к масляному фильтру двигателя, после чего прокачивается дальше по каналам системы смазки.

Масляный насос приводится в движение от коленчатого вала через зубчатое зацепление, еще может быть использован ременной привод. В любом случае, работа маслонасоса синхронизирована с оборотами двигателя. Единственное исключение — на некоторых мощных ДВС с наддувом может стоять электрический масляный насос, который подает масло в турбину даже после остановки мотора для охлаждения турбокомпрессора.

Так вот, если насос создает слишком высокое давление, через редукционный клапан, который представляет собой простой механизм с пружиной, избыточное давление сбрасывается и масло перекачивается назад в картер двигателя.

Обычно в устройстве системы смазки имеется только один насос. Опять же, исключением является система смазки с сухим картером, где может стоять 2 или даже 3 насоса. Еще добавим, что на высокофорсированных моторах также может стоять радиатор для дополнительного охлаждения масла. В таком случае ставится двухсекционный маслонасос, когда одна часть покачивает масло, а вторая нагнетает масло в радиатор охлаждения.

В целом, основной показатель нормальной работы маслонасоса — постоянное, стабильное и «ровное» давление масла в системе смазки, то есть не допускается снижение или повышение давления выше или ниже заданных пределов.

Достоинства и недостатки

Сравнение с другими типами насосов:

  • В отличии от шестеренных, роторно-пластинчатые агрегаты производят наиболее равномерную подачу рабочей жидкости;
  • У роторно-поршневых типов пластичные устройства выигрывают тем что требования к загрязнению рабочей жидкости весьма низкие, а конструкция самого агрегата проще и дешевле;

Общие достоинства:

  1. Относительно низкая пульсация выходного потока;
  2. Низкий уровень шума
  3. Регулируемый рабочий объем

Общие недостатки:

  1. Устройство насоса достаточно сложное и плохо ремонтопригодное;
  2. Не большие рабочие давления;
  3. Залипание пластин, случается при низких температурах;
  4. Заклинивание пластин при высоких температурах;

Пластинчатые

В этих гидромашинах пластины, размещенные на роторе, выполняют основную работу. Специальные пружины усиливают их прижим к неподвижному корпусу. Соседние элементы становятся ограничителями объемной камеры, в ней рабочая среда при вращении ротора попадает из полости подачи к полости нагнетания. Присутствие двух и более областей всасывания и стольких же зон входа в систему свойственно конструкциям двукратного или многократного действия.

Достоинства пластинчатых насосов:

  1. Пониженная пульсация.
  2. Снижение рабочего шума.
  3. Пониженные требования к засоренности перемещаемой среды.
  4. Регулируемый рабочий объем.

Минусы:

  1. Подшипники ротора сильно нагружены.
  2. Низкое давление.
  3. Сложность при уплотнении пластин на торцах.
  4. Низкая ремонтопригодность.

Г12 – популярная марка одно- и двухпоточных пластинчатых конструкций.

Функции, устройство и расположение масляного насоса ВАЗ 2110–12

Система смазки двигателя предназначена для своевременной подачи моторного масла к подвижным и наиболее нагревающимся элементам силового агрегата. Масло подаётся из поддона и циркулирует по специальным каналам внутри блока и головки блока цилиндров. Масляный насос обеспечивает принудительную циркуляцию смазочного материала.

Расположение масляного насоса на ВАЗ 2110–12

На ВАЗ 2110–12 маслонасос расположен в правом нижнем углу блока цилиндров под шестернёй коленвала, приводящей в действие газораспределительный механизм.

Масляный насос расположен в правом нижнем углу двигателя под шестерней коленвала

Это относится как к восьми, так и к шестнадцатиклапанным двигателям. Корпус насоса одновременно является боковой крышкой силового агрегата.

Устройство масляного насоса

Конструкция маслонасоса очень проста и включает следующие элементы:

  • корпус с крышкой;
  • ведущая и ведомая шестерни;
  • редукционный клапан с пружиной;
  • маслоприёмник.

Масляный насос имеет простую конструкцию, в основе которой лежат две шестерни

Принцип действия масляного насоса

Насос приводится в действие коленчатым валом через ведущую шестерню. Последняя вращает ведомую шестерню, создавая на входе устройства пониженное, а на выходе — повышенное давление. Таким образом масло из картера через трубку маслоприёмника поступает в насос, а из него — в масляную магистраль двигателя. Когда величина давления внутри насоса начинает превышать допустимое значение, подпружиненный редукционный клапан сливает излишки масла назад в поддон.

Принцип действия агрегата

Для предотвращения повышения давления насосы шестеренчатого типа оснащаются дополнительными клапанами, а также нагревающими или охлаждающими рубашками. К характерным особенностям агрегатов данного типа относятся высокая производительность, равномерность потока, легкость в эксплуатации, простота ухода, возможность перекачки разнородных жидкостей, высокая продолжительность работы.

За счет особенностей функционирования шестеренчатые насосы можно использовать в разнообразных отраслях промышленности. Прежде всего, они хорошо себя зарекомендовали в вопросах перекачивания материалов разной степени вязкости.

Шестеренчатый насос с внешним зацеплением

Шестеренчатый насос с внешним зацеплением часто использует в качестве смазочных насосов в станках, в силовом оборудовании и в качестве масляных насосах в различных типах двигателя.

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами данного насоса являются шестерни, которые находятся в постоянном зацеплении. Шестерни в насосе могут располагаться, как в один ряд так и в два.   Зубья шестерен имеют различные формы:

— прямозубая  цилиндрическая форма

— косозубая цилиндрическая форма

— шевронная шестерня

Косозубые и шевронные шестерни обеспечивают наиболее плавный поток, чем прямозубые. Хотя у всех указанных типов жидкость перекачивается довольно гладко, без пульсаций. На большие производительности чаще используют косозубые и шевронные колеса.

Шестеренчатые насосы с небольшой производительностью обычно работают на скорости 1750 или 3450 об/мин. У насосов с большим типоразмером шестерни вращаются со скоростью порядка 650 об/мин.

Между рабочими органами насоса и корпусом практически нет зазоров. Вал насоса поддерживается с обеих сторон. Все это позволяет производить шестеренчатые насосы высокого давления до 200 бар. Поэтому насосы широко применяются в гидравлических системах

В устройстве шестеренного насоса с внешним зацеплением можно выделить следующие основные элементы:

Схема шестеренного насоса с внешним зацеплением

  • Ведущая шестерня
  • Ведомая шестерня
  • Вал насоса, соединенный с приводом
  • Система уплотнения вала
  • Задний подшипник (втулка)
  • Передний подшипник (втулка)

Принцип работы шестеренчатого насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ведущая шестерня передает это движение ведомой. Шестерни вращаются соответственно в противоположные стороны.

  1. Когда шестерни выходят из зацепления они создают разряжение с всасывающей стороны насоса. Перекачиваемая жидкость течет в образовавшуюся полость и захватывается зубьями шестерни.
  2. Среда перемещается в карманах между зубьями, вдоль внутренней части корпуса насоса. Между самими шестернями жидкость не проходит.
  3. Благодаря зацеплению зубьев шестеренчатых колес жидкость под давлением выталкивается в напорный патрубок насоса.

Материальное исполнение

Основные элементы шестеренчатых насосов внешнего зацепления могут быть выполнены из самых  различных материалов для обеспечения необходимой коррозионной стойкости, как при работе с неагрессивными жидкостями, так и при перекачке таких сред как кислоты. Чаще всего данный тип насосов встречается с исполнением корпуса и основных вращающихся элементов из чугуна.

Можно выделить следующие основные материалы:

Проточная часть насоса:ШестерниУпорные втулки
·         Серый чугун·         Углеродистая сталь·         Графит
·         Ковкий чугун·         Нержавеющая сталь·         Бронза
·         Углеродистая сталь·         Дуплекс·         Карбид кремния
·         Нержавеющая сталь·         PTFE
·         Дуплекс·         Композитные материалы PPS
·         Композитные материалы (PPS, ETFE)

Типы уплотнения вала насоса

  • Сальниковое уплотнение (ссылка на сальниковое уплотнение)
  • Манжетное уплотнение
  • Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
  • Магнитная муфта

Преимущества и недостатки шестеренчатых насосов с внешним зацеплением

Преимущества:

  • Перекачка высоковязких жидкостей
  • Высокое давление
  • Нет перегрузок на валу из-за подшипников с двух сторон
  • Тихая работа
  • Широкий выбор материалов
  • Возможность использовать в качестве дозировочных
  • Реверсивный насос

Недостатки:

  • Четыре упорных подшипника располагаются в перекачиваемой среды
  • Недопустимо попадание твердых включений
  • Не эффективны при работе с жидкостью с низкой вязкостью
  • Недопустима работа «в сухую»

Области применения

Шестеренчатые насосы  внешнего зацепления применяются чаще всего в следующих отраслях промышленности.

  • Энергетика
  • Нефтяная и газовая промышленность
  • Химическая промышленность
  • Гидравлические системы
  • Машиностроение
  • Пищевая
  • Фармацевтическая
  • Судостроение и судоходство

Основные назначения шестеренного насоса :

  • Перекачка топлива и смазочных масел
  • Дозирование присадок и полимеров
  • Перекачка хим. реагентов
  • Работа в гидравлических системах
  • Микродозирование
  • Viking http://www.vikingpump.com
  • Zeilfelder http://www.zeilfelder-pumpen.com/
  • Verder https://www.verderliquids.com/int/en/purchasing-gear-pumps-verdergear/
  • M PUMPS http://www.mpumps.it/
  • Hydac hydac.com
  • Eaton eaton.com
  • MVV s.r.l. mvv.it

Классификация по виду перекачиваемой среды

В зависимости от того, какого типа жидкость будет проходить через насос, конструктивные и другие особенности будут различаться.

Насосы используют для перекачивания:

  • чистой жидкости и жидкости малой загрязненности;
  • жидкостей средней степени загрязненности с примесями легкой взвеси;
  • не сильно загазованных жидкостей;
  • смесей газа и жидкости;
  • агрессивных жидкостей;
  • жидких металлов.

Для работы с разными типами жидкости используют насосы объемного типа. Этот вид насосов работает по принципу изменения объема камеры, что приводит к переходу энергии двигателя в энергию субстанции. Такие насосы способны работать с любыми средами, однако следует учитывать высокий уровень вибрации.

Динамические насосы могут также работать с любыми типами жидкостей, однако они не обладают способностью к самовсасыванию. В зависимости от конструктивных особенностей насосов существуют различные способы переработки перемещаемой жидкости. Например, вихревые насосы динамического типа не предназначены для работы с загрязненной жидкостью, включающей абразивные вещества. Для таких агрегатов жидкость с примесями является разрушающей, приводя к истончению стенок насоса.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
