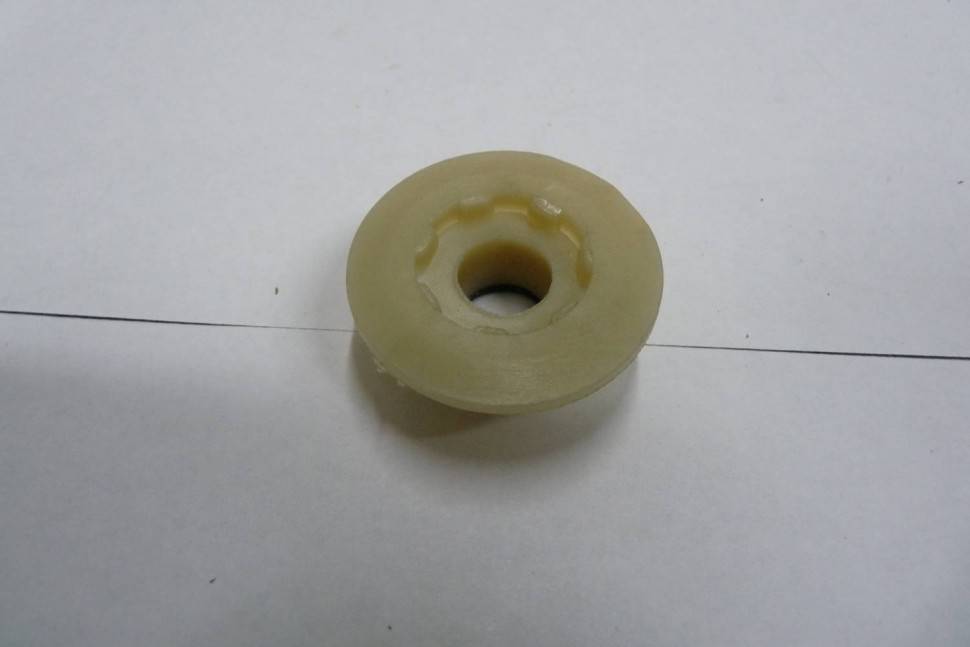

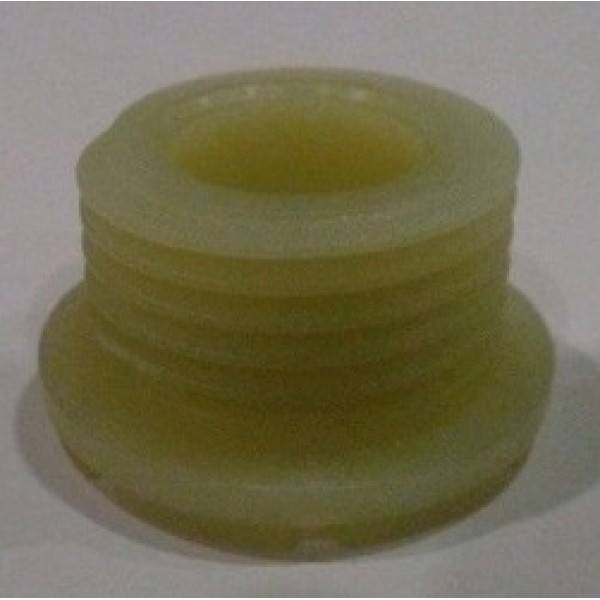

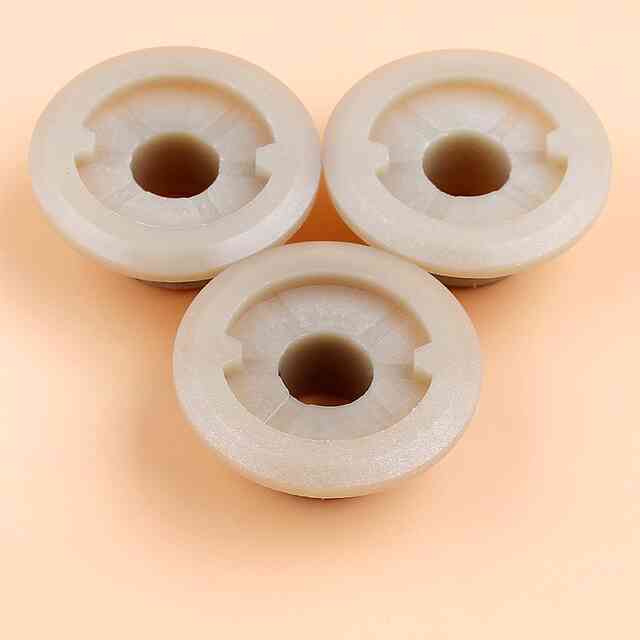

Шестерня привода масляного насоса бензопилы

Устройство и принцип работы

Масляная помпа устанавливается на боковой поверхности картера двигателя ближе к шестерне привода цепного инструмента. Насос представляет собой пластиковый или металлический корпус, внутри которого расположен цилиндр с плунжером.

Вращение передается от ведущей шестерни цепи или непосредственно от носка коленчатого вала двигателя. Если используется передача от звездочки, то насос работает только во время движения цепи. На холостом ходу масло на трущиеся поверхности не подается. Если привод помпы установлен на коленчатый вал, то смазка подается непрерывно, вне зависимости от частоты вращения.

При работе двигателя часть крутящего момента передается на плунжер, который представляет собой стальной стержень. Часть детали, установленная внутри цилиндра, имеет фрезерованную лыску. На корпусе цилиндра выполнены 2 отверстия, служащие для забора масла из бачка и последующего нагнетания в канал. Также на теле плунжера имеется скошенная канавка, которая контактирует с неподвижным штифтом на картере. За счет взаимодействия узлов обеспечивается поступательное движение плунжера.

В устройство плунжера входит приводная шестерня, изготовленная из металла или пластика. В конструкции привода одна из шестерен изготовлена из мягкого материала. При заклинивании узла зубья срезаются, предохраняя другой элемент от повреждений.

При вращении детали происходит попеременное перекрытие отверстий на стенке цилиндра. При этом возникают колебания давления. За счет снижения давления происходит забор порции масла в полость цилиндра, которое потом выталкивается в смазочную магистраль. Поскольку частота вращения коленчатого вала составляет 5-12 тыс. об./мин., то пульсации потока смазки сглаживаются, подача становится непрерывной.

В профессиональных пилах применяется насос с регулируемой подачей, который отличается формой зубьев приводной шестерни и дополнительной поджимной пружиной. Конструкция позволяет изменять величину хода плунжера в цилиндре.

Бензопилы Партнер – неисправности их устранение

Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.

Как заправить бензопилу Партнер?

Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.

Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.

Как выставить зажигание на бензопиле Партнер?

Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:

• В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
• Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
• Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.

Как снять сцепление на бензопиле Партнер?

Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:

1. Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
2. Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
3. Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.

Как заменить масляный насос на бензопиле Партнер?

Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь.
В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:

1. Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
2. Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
3. Если на каналах появились трещины, то их нужно заменить;

Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.

Как отрегулировать карбюратор на бензопиле Партнер?

Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:

1. Снимите крышку и очистите запчасти под ней;
2. Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
3. Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
4. Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.

Ремонт масляного насоса на бензопиле

Хоть какого владельца веселит не плохая техника, испытанная в деле и не раз себя оправдавшая. Новая техника всегда поражает и настораживает своими чертами, превосходящими свойства очень старенькой техники, состоящей пока ещё в использовании у многих.

Одни мастера всегда стараются приобрести для собственного дела технику обширно узнаваемых компаний определённого бренда и склоняют к этому собственных друзей и знакомых, другие ориентируются на стоимость и приобретают себе только драгоценное, а фирма их не интересует.

Где же гарантия того, что неважно какая приобретаемая нами техника на сто процентов соответствует тому сертификату свойства, под которым она продаётся? Где обещанная производителем долговечность, если мы эксплуатируем ихнюю технику в наших критериях, а более того, ‘кормим’ её нашим топливом и по нашим рецептам?

В наше время сильно много техники, которая в различных торговых точках может продаваться по разной стоимости. Никто не произнесет, где и кто собирал ту бензокосу либо бензопилу, которую Вы заполучили. Узнаваемый бренд, а сборка может проводиться в примыкающем гараже по комплектующим, может быть, даже и кустарным методом.

READ Как Работать Циркулярной Пилой

Многие обладатели бензопил замечали масляное пятно на месте, где отдыхала либо хранилась их бензопила

. Масло под пилу начинает подтекать не сходу. А при нехороший сборке, поточнее, при плохой сборке бензопилы, масляное пятно может показаться сразу после заправки.

Исключая механические повреждения масляного бачка и системы подачи масла, обстоятельств подтекания масла мало.

• Не плотное соединение подающей масляной магистрали с входным каналом масляного насоса бензопилы и слабенькая плотность меж отверстием масляного бачка и магистралью.
• Техническое соответствие размеров плунжера и нагнетательной камеры масляного насоса.
• Не плотное соединение подающей магистрали с выходным каналом масляного насоса к месту смазывания пильной цепи.
• Нарушение плотности плунжерной камеры масляного насоса.

На последнем варианте остановлюсь подробнее, потому что конкретно в случае утраты плотности плунжерной камеры и подтекает масло, а в конструкциях пил, где масляный бачок по уровню размещается выше масляного насоса, масло вытекает за пару дней простоя бензопилы.

Убрать подтекание масла из масляного насоса бензопилы

можно и всё это происходит стремительно, если кто отлично обладает отвёрткой и гаечными ключами. Если у Васбензопила прошла маленькой рабочий ресурс, то неувязка решается просто. Как я упоминал ранее, гарантия неотказной работы Вашей бензопилы обеспечивается не только лишь соблюдением для неё хороших критерий эксплуатации и внедрением советов производителя, она также обеспечивается подходящим качеством девайсов деталей, а больше всего само́й высококачественной сборкой.

Схожий масляный насос плунжерного типа, устанавливаемый на большая часть моделей бензопил экономного варианта, прост по конструкции. Принцип его работы не отличается от работы неких плунжерных масляных насосов других категорий бензопил.

Я кратко обрисую своими словами механизм работы масляного насоса плунжерного типа схожих моделей, что бы малость понятнее было при ознакомлении с моим способом исправления течи масла через масляный насос бензопилы.

Диагностика

Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Обычно, если фильтр очень загрязнен, подача масла может закончиться.

Дальше, нужно снять барабан звездочку, и проверить состояние ведущей шестерни.

Резьба на ней должна быть верно выраженной, не зализанной и не иметь каких-то других изъянов, также при снятой шестерне, нужно проверить проволочный рычаг.

Он должен плотно обжимать шестеренку и не проворачиваться, в неприятном случае, шестерня стоит на месте и не передает усилие на насос, в итоге чего подача масла прекращается.

Если все перечисленные выше методы найти и убрать неисправности не дали результатов, нужно использовать последние меры, т. е. демонтировать насос.

Масляный насос – где находится?

Для воплощения ремонта масляного насоса пригодится набор отверток, ветошь и гаечные ключи.

Сперва нужно снять цепь и открутить болты, с помощью которых направляющая цепь крепится к корпусу пилы. Снятие и подмена диска на циркулярной пиле; Как снять диск поменять старенькый круг на.

После чего снимается конкретно насос. Его размещение обозначено стрелкой на изображении ниже.

Неисправности и методы их устранения

Проблемы с масляным насосом можно разделить условно на две категории. Первая – полное отсутствие подачи масла, второе – протекание. В зависимости от типа проблемы и главного «симптома» действовать нужно по-разному.

Нет подачи масла

Если масло на пильную гарнитуру не подается, но протечек вы не замечаете, можно предположить, что плунжер остается неподвижным. Почему плунжер стоит на месте? Он может износиться или же винт, с которым он связан, установлен неправильно. Последний может стоять в неестественном для себя положении, что часто случается из-за неправильной сборки этого узла.

Нужно ориентироваться на +/-, специальные отметки. Такие отметки, конечно, могут быть выстроены в правильном положении, но винт будет стоять не так, как надо (противоположно). Как исправить такую проблему? Просто разобрать помпу и поставить винт, как полагается. Иногда его достаточно провернуть к метке «-«. Винт сам по себе встать на место не может, поэтому он и блокирует движение плунжера.

А как понять, если плунжер износился? Обратите внимание на его торец, точнее на край этого торца, который может сточиться. Тогда на этом месте характерной выпирающей части вы не увидите

Это место со всем краем будет примерно на одном уровне. Как решать эту проблему? Есть два варианта:

• замена плунжера;
• стачивание края торца, что позволит сформировать нужную форму.

Если вы выберите второй вариант, не забудьте обточить выступ по центру. Учтите, что насос после обточки работать будет, но при этом масляный увеличен за счет сдвига плунжера.

Случается, иногда, и другая проблема, когда масло вытекает, но насос не работает как нужно. Тогда нужно проверить входной и выходной шланг. Какой-то из них может отсоединится. Если это случилось с входным, то масло будет течь даже тогда, когда пила не заведена. Если отсоединился выходной шланг, то литься масло будет тогда, когда заведена. Устранить такую проблему легко, достаточно снова присоединить шланги.

Протечка

Казалось бы, мы рассмотрели причину протекания масла. Да, действительно, случается это иногда из-за отсоединённых шлангов. Но, это ничего общего с самой помпой не имеет. Так что теперь рассмотрим причины протечек, что связаны со сбоями в работе насоса.

Протечка может наблюдаться тогда, когда резиновая манжета перестает обеспечивать герметичность. Уплотнитель может быть сильно изношенным, а, возможно, он установлен не так, как нужно.

Перед тем, как искать новый насос на бензопилу Партнер из-за постоянных протечек, демонтируйте комплектующие и рассмотрите манжету, что может быть установлен воротником, развернутым к масляному резервуару. Если он стоит так, разверните его на примерно 180 градусов. Если вы видите, что уплотнитель изношен, замените его на новый. Конечно, постарайтесь найти идеальную манжету. Если не нашли, купите в магазине сантехники кольцо для уплотнения.

Если после этого вы все еще наблюдаете подтеки, изучите стенки цилиндра помпы, которые могут быть изношены. В таком случае проще купить новую помпу.

Ремонт масляного насоса на бензопиле.

Любого хозяина радует хорошая техника, проверенная в деле и не раз себя оправдавшая. Новейшая техника всегда удивляет и настораживает своими характеристиками, превосходящими характеристики очень старой техники, состоящей пока ещё в пользовании у многих.

Одни мастера всегда стараются приобрести для своего дела технику широко известных фирм определённого бренда и склоняют к этому своих друзей и знакомых, другие ориентируются на цену и покупают для себя только дорогое, а фирма-производитель их не интересует.

Где же гарантия того, что любая приобретаемая нами техника полностью соответствует тому сертификату качества, под которым она продаётся? Где обещанная производителем долговечность, если мы эксплуатируем ихнюю технику в наших условиях, а более того, ‘кормим’ её нашим топливом и по нашим рецептам?

В наше время очень много техники, которая в разных торговых точках может продаваться по разной цене. Никто не скажет, где и кто собирал ту самую бензокосу или бензопилу, которую Вы приобрели. Известный бренд, а сборка может проводиться в соседнем гараже по комплектующим, возможно, даже и кустарным способом.

Большой проблемой, вызывающей у большинства бензопил бюджетного варианта разного рода поломок, является их некачественная сборка, не соответствие комплектующих, а то и вовсе халатное отношение ко всему процессу сборки не подготовленными сборщиками.

Многие владельцы бензопил замечали масляное пятно на месте, где отдыхала или хранилась их бензопила. Масло под пилу начинает подтекать не сразу. А при плохой сборке, точнее, при некачественной сборке бензопилы, масляное пятно может появиться сразу же после заправки.

Основные неисправности и их ремонт

В процессе работы могут возникать симптомы, свидетельствующие о поломке системы смазки. К ним можно отнести:

• Отсутствие масла на пильной гарнитуре в процессе работы;
• потеки масла из корпуса бензопилы при выключенном двигателе;
• увеличенный или недостаточный уровень смазки цепи;
• неустойчивая подача масла в процессе работы.

Отсутствие масла на цепи и шине во время работы может свидетельствовать о закупоренных магистралях либо о выходе насоса из строя. Прочистка каналов осуществляется механическим способом, при помощи сделанного из проволоки щупа либо с помощью потока сжатого воздуха.

Протечка масла при выключенном двигателе свидетельствует о потере патрубками своих изолирующих свойств. Иногда причиной потери смазки может служить образование трещин или других повреждений масляного бака, возникающих в процессе эксплуатации. Для устранения такой неисправности необходимо осмотреть масляный бак и все маслопроводящие шланги на наличие протечек и повреждений. При наличии дефектов необходимо произвести замену.

Неустойчивая подача масла, как правило, связана с неплотным прилеганием шины к картеру двигателя. Это исправляется более сильной фиксацией гаек. Также это может быть связано с выработкой сальника плунжера. В таком случае необходимо произвести его замену с использованием ремонтного комплекта. В этом случае потребуется полная разборка масляного насоса.

Принцип работы маслоподающего насоса

Перед тем, как снять насос бензопилы, важно понять, по какому принципу он функционирует. Сила, сформированная на приводе, через передачу червячного типа переходит на плунжер (сила передает движение вращательного типа)

Последний начинает крутиться, повторяя движение возвратно-поступательного типа.

Данный тип движения гарантирован из-за специфической формы плунжера, регулировочного винта, его пружины упорного вида и эксцентрика. Когда плунжер начинает движение назад, масло поступает в резервуар через небольшое отверстие (этот принцип мы видим и в обычном шприце).

Движение вперед заставляет масло через то же отверстие выталкиваться наружу. Несложно догадаться, что по такому принципу узел работает только за счет герметичности, которую создает резиновая манжетка. На рабочей схеме может не указываться.

Кроме того, по такому принципу насос работает только в том случае, если два отверстия не открыты в один и тот же момент. Для того чтобы это не произошло, разработчики пили предусмотрены сегментный вырез на кончике одного плунжера. Во время движения назад, он поворачивается в сторону входного отверстия. Это отверстие закрывается, когда происходит движение вперед. Одновременно вместе с этим открыто выходное отверстие, ведь вырез повернут к последнему отверстию. Один поворот плунжера происходит с одним движением возвратно-поступательного типа.

При этом производители пильных основных узлов могут менять ход плунжера, для чего нужен эксцентрик и регулировочный винт. Первый – это визуально просто цилиндр, интегрированный в корпус винта регулировки. Главная ось этой детали с осью винта регулировки совпадать не будет даже тогда, когда винт вращается.

Цилиндр будет приближаться и отдаляться по отношению к ребрам плунжера. Это необходимо знать для того, чтобы понять суть работы и функции эксцентрика. Данный тип смещения этой детали причина, почему ее стали называть «кулачок».

Если плунжер приблизится к кулачку максимально, то масло перекачиваться не сможет. В обратном случае, плунжер пустит ход масла на максимум (будет качать на полную мощность).

Как двигается плунжер?

Движение его возможно за счет специальной обработки торца, который упирается выступом по центру в эксцентрик. Краюшек этого торца поход на обычное кольцо, окруженное выступом, расположенным в центре. Это кольцо расположено под углом, а не перпендикулярно по отношению к оси плунжера. Сформировав скос, эта деталь позволяет плунжеру слегка выпирать.

При этом край плунжера и винт регулировки соединены специфически. Это дает возможность торцу во время движения касаться винта разными частями, выпирающими и не выпирающими. Когда торец касается винта выпирающей частью, плунжер вращается вперед. А, когда торец касается винта регулировки не выпирающей частью, происходит движение назад. Движение назад возможно благодаря упорной пружине.

Идентификация проблемы работы масляного насоса

Если оператор знает, как устроена подкачивающая помпа, он сможет разобраться с тем, как снять насос бензопилы. Достаточно минимума слесарных навыков и минимум инструментов для того, чтобы сделать это, а затем провести ремонт узла.

Учтите, что идентификация проблемы маслоподающего насоса позволит вам понять, какой демонтаж комплектующего нужно провести, полный или частичный. Если с полным демонтажем вы боитесь не справиться, обратитесь в сервисную мастерскую, где для этого специалисты используют технический потенциал. Конечно, многие детали, которые вы можете повредить при демонтаже комплектующего можно заменить, но замена эта влетит вам в копеечку.

Учтите, что, когда масляный резервуар заполнен, но масло на пильную гарнитуру не поступает, причина этого сбоя не всегда может касаться масляной помпы. Иногда в процессе разбора пилы вы сможете обнаружить неисправность других элементов, не связанных с данным узлом. Чаще всего их замена решает главную проблему.

Кроме того, прежде чем винить во всех бедах масляную помпу, проверьте масляный фильтр, который при сильно загрязнении не просто ухудшает работу масляного насоса, но и может полностью вывести его из строя. Для того чтобы проверить масляный фильтр, над ним достаточно подержать бумагу, на которой останется масляная полоса. Плотность последней позволит вам оценить состояние фильтра и разработать план дальнейших действий.

Признаки неисправности системы смазки

Правильный выбор расходного смазочного материала и безупречная работа системы, способствуют полноценной смазке, эффективному охлаждению пильного оборудования и полной выработке его ресурса.

Внешних признаков того, что не смазывается цепь на бензопиле несколько. Прежде всего, это:

• постоянный уровень масла в резервуаре;
• увеличение нагрузки на двигатель;
• ускоренный износ режущих кромок пильных звеньев;
• характерный запах перегретой древесины.

В самом простом варианте, причиной масляного голодания может быть засорение опилками маслопроводных каналов. Этот недостаток характерен для бюджетных гарнитур, не имеющих удобного доступа к проблемным местам.

Читать также: Самодельный споттер для рихтовки

Ремонт масляного насоса бензопилы своими руками

бензопил Сегодняшнее поколение бензопил мало чем похоже на своих прародителей, обилие технических решений систем безопасности и эргономика сделали этот инструмент не только более легким, он стал массовым и универсальным. Широкое применение бензопил в быту и на производстве, их высокая производительность и экономное расходование топлива не идут ни в какое сравнение с предшественниками. Но при этом, несмотря на свою надежность и неприхотливость бензопилы по-прежнему используют традиционную систему смазки шины и цепи, заложенную еще в начале прошлого века при помощи масляного насоса.

Как отремонтировать масляный насос бензопилы

Для бензопил, оснащенных таким масляным насосом симптомы поломки и методы ремонта идентичны. Во многом избежать быстрой замены деталей и узлов можно благодаря постоянному обслуживанию системы смазки бензопилы. Но если случаются поломки, то основными симптомами будут:

• Отсутствие подачи масла из бака при его наличии в нем;
• Подтекание масла при неработающей бензопиле;
• Повышенный расход масла, или наоборот, минимальный расход во время работы;
• Нестабильная подача масла во время работы.

Отсутствие подачи масла не всегда свидетельствует о поломке именно масляного насоса, скорее всего во время замены шины или регулировки натяжения цепи. Также в ситуации с недостаточной подачей смазки возможна ситуация когда забиты каналы смазки в самой шине и выходное отверстие подачи смазки. Методы устранения неисправности просты – прочистка каналов, начиная от каналов шины и заканчивая каналом подачи масла из бака.

Следует понимать, что большинство симптомов все-таки свидетельствует о неисправности всей системы смазки, а значит, все равно придется снимать и разбирать насос полностью, и поэтому лучше подойти к ремонту комплексно, аккуратно разобрав все составные части бензопилы.

Подтекание масла может быть следствием потери герметичности шлангов подачи масла, или непосредственно масляного бака. Разборка насоса в данном случае не проводится, обследуются все шланги, особенно в местах соединений и изгибов, и конечно, масляный бак. Ремонт таких узлов проводится путем полной замены элемента на новый.

Повышенный расход масла может быть причиной как низкого качества масла, так и выработкой плунжера и корпуса насоса, благодаря чему большее количество масла попадает на цепь.

Нестабильная подача масла обычно связана с недостаточно плотным прилеганием шины к корпусу пилы, вследствие этого или нарушения герметичности резиновой прокладки. Устраняется такой недостаток подтяжкой гаек крепления шины и заменой резиновой прокладки.

Неисправности и ремонт

Распространенные причины, по которым не работает масляный насос:

• разрушение шестерни привода;
• течь смазки из магистралей;
• низкое давление из-за износа плунжерной пары;
• вытекание смазки из-под защитной крышки.

Ремонт масляного насоса бензопилы своими руками можно выполнить при наличии базовых слесарных навыков и инструмента, состоящего из набора отверток и гаечных ключей или торцевых головок. Для замены элементов и диагностики необходимо снять узел с двигателя.

В процессе обслуживания проверятся целостность магистралей и уплотнительных прокладок. Ремонт маслонасоса бензопилы заключается в замене изношенных элементов. Поскольку в продажу поступают не все части помпы, то узел часто меняется целиком. Некоторые владельцы ремонтируют насос путем установки самодельных элементов, подбирая детали от другой техники.

Как отрегулировать

Изменение параметров работы насоса производится регулировкой хода плунжера. Для этого используется специальный винт, который проворачивает эксцентрик, ограничивающий подвижность стержня. На корпусе пилы нанесены стрелки и надписи Min и Max, поясняющие принцип работы элемента.

Как поменять

Для замены насоса требуется снять внешние пластиковые элементы, которые фиксируются винтами. На некоторых моделях пил необходимо демонтировать демпфирующие элементы и рукоятки. Затем снимается шланг подачи масла из бачка, откручиваются крепления насоса к корпусу двигателя. Встречаются конструкции, в которых помпа снимается при помощи винта, вкручиваемого в специальное отверстие. После установки нового узла сборка производится в обратной последовательности.

Как Заменить Масляный Насос На Бензопиле Партнер

Неисправности и ремонт бензопилы 350 собственных рук партнера

Chainsaw Partner 350. одна из самых распространенных бензиновых пил. Очень часто их владельцы задают вопросы о том, как ремонтировать Partner 350. После прочтения статьи вы узнаете ответы на вопросы о том, как диагностировать проблемы в Партнере, а также как их решать самостоятельно.

ВАЖНЫЙ.Опытный электрик налил в сеть секрет, как платить за электричество вдвое меньше, законным путем. Прочитайте больше

Где передышка

В цепном пиле Partner 350, как и в других цепных пилах, есть два дыхательных аппарата. Один отвечает за выравнивание давления в масляном баке, второй для топливного бака. Масляный резервуар-сапун устанавливается рядом с его крышкой, а поверх дымохода имеется специальная одноразовая металлическая заглушка, которая пропускает воздух.

Топливный бак Partner 350 расположен в зоне установки карбюратора, так как предыдущий закрывается крышкой.

Рекомендации: Реагент следует заменить, когда в баках создается вакуум, и подача топлива и масла прекращается.

Ремонт масляного насоса и замена приводной звездочки

Ремонт масляного насоса на цепной пиле Partner 350 необходим в случае полной или частичной остановки подачи масла. Механизм масляного насоса включает в себя сам насос и шестерню с червячной шестерней, которая приводится в действие звездочкой в ​​сочетании с муфтой.

Наиболее частой неисправностью масляного насоса является отсутствие резьбы и шлицев на шестерне или щелях на червячной передаче. Вы можете исправить ситуацию, заменив детали новыми.

Чтобы удалить масляный насос на Partner 350, необходимо снять боковую крышку и цепную пилу, затем зафиксировать поршень и использовать специальный ключ или самодельный ключ из головки на 24, чтобы вывернуть муфту.

Чтобы заменить ведущую звездочку Partner 350, вам просто нужно открутить сцепление, удалить старую деталь и установить новую. Звездочка установлена ​​на валу через игольчатый подшипник. При замене звездочки необходимо проверить наличие дефектов и смазать маслом. Для смазки вы можете использовать обычный литол или любой другой высокооборотный двигатель.

Процесс замены ведущей звезды показан на видео, после чего вы можете легко повторить то, что вы видели на своей бензопиле.

Устранение общих проблем

У Партнера 350 есть популярная ошибка, которую владельцы этих пил могут самостоятельно диагностировать и устранять. Давайте подробнее рассмотрим популярные неисправности и способы их ремонта собственными руками.

Глонет, когда вы нажимаете газ

Если партнер 350 останавливается при нажатии на газ, то, скорее всего, проблемы с топливной системой. Наиболее распространенным отказом является неправильно отрегулированный карбюратор или его неисправность, а также инородное всасывание воздуха.

Совет. Если цепная пила останавливается с увеличением скорости, немедленно не отрегулируйте карбюратор. Начните с проверки двигателя на всасывание воздуха. Одним из признаков всасывания воздуха является увеличение холостого хода.

Запуск и киоски

Если партнер 350 начинает и немедленно останавливается, то, как и в предыдущем случае, может быть несколько причин, но наиболее распространенным является сложная поставка топлива. Чтобы начать поиск неисправностей, необходимо проверить состояние топливного фильтра и линий. Если топливо поступает нормально, тогда проверьте искру и попробуйте запустить бензопилу на новой свече, так как пила может заглохнуть из-за искр с искрящимся светом.

Также проверьте тягу воздушной заслонки. Если он не открывает дроссель или не открывается полностью, двигатель может затормозить из-за избыточного обогащения топлива.

Смазка цепи

Причина отсутствия подачи смазочного материала на бензопилу Partner 350 несколько, и в этом случае мы можем перечислить их все.

1. Масляная линия ломается.
2. Загрязнен масляный фильтр.
3. Неисправный привод червячного привода.
4. Блокировка основного или насоса.

Как решить проблемы масляного насоса описано выше.

Заполняет свечу

Очень частая проблема, с которой сталкиваются владельцы партнера 350. Первое, что нужно проверить, это замена свечи известным благом. Если это не помогает, искра хорошая, но двигатель затоплен, причина скрыта в настройках карбюратора. Инструкция по диагностике и настройке карбюратора на Partner 350 находится на нашем сайте.

Устройство и принцип работы

Масляная помпа устанавливается на боковой поверхности картера двигателя ближе к шестерне привода цепного инструмента. Насос представляет собой пластиковый или металлический корпус, внутри которого расположен цилиндр с плунжером.

Помпа крепится к картеру двигателя несколькими винтами, имеет отверстие для установки приводного вала. Встречаются конструкции с отдельными защитными крышками.

Вращение передается от ведущей шестерни цепи или непосредственно от носка коленчатого вала двигателя. Если используется передача от звездочки, то насос работает только во время движения цепи. На холостом ходу масло на трущиеся поверхности не подается. Если привод помпы установлен на коленчатый вал, то смазка подается непрерывно, вне зависимости от частоты вращения.

При работе двигателя часть крутящего момента передается на плунжер, который представляет собой стальной стержень. Часть детали, установленная внутри цилиндра, имеет фрезерованную лыску. На корпусе цилиндра выполнены 2 отверстия, служащие для забора масла из бачка и последующего нагнетания в канал. Также на теле плунжера имеется скошенная канавка, которая контактирует с неподвижным штифтом на картере. За счет взаимодействия узлов обеспечивается поступательное движение плунжера.

В устройство плунжера входит приводная шестерня, изготовленная из металла или пластика. В конструкции привода одна из шестерен изготовлена из мягкого материала. При заклинивании узла зубья срезаются, предохраняя другой элемент от повреждений.

При вращении детали происходит попеременное перекрытие отверстий на стенке цилиндра. При этом возникают колебания давления. За счет снижения давления происходит забор порции масла в полость цилиндра, которое потом выталкивается в смазочную магистраль. Поскольку частота вращения коленчатого вала составляет 5-12 тыс. об./мин., то пульсации потока смазки сглаживаются, подача становится непрерывной.

В профессиональных пилах применяется насос с регулируемой подачей, который отличается формой зубьев приводной шестерни и дополнительной поджимной пружиной. Конструкция позволяет изменять величину хода плунжера в цилиндре.

Замена маслонасоса на примере китайской пилы Партнер

Масляный насос является достаточно надежным элементом бензопилы. Однако в процессе эксплуатации могут возникать неисправности, устранение которых требует его замены. Например, для демонтажа масляного насоса на бензопиле «Партнер» необходимо выполнить следующие действия:

1. Открутить болты, фиксирующие крышку картера;
2. Снять крышку;
3. Отведя пильную цепь в сторону демонтировать шину;
4. Убрать пильную цепь;
5. Снять кожух воздушного фильтра и сам фильтр;
6. Удалить свечу зажигания;
7. Открутить крышку стартера и демонтировать его. Это необходимо для того, чтобы в процессе проворачивания коленчатого вала двигателя не деформировать зубья храповика и не поломать стартер;
8. Проворачивая маховик установить поршень в верхней мертвой точке (непосредственно под отверстием свечи) и завести в него заранее подготовленный матерчатый жгут. Это поможет зафиксировать поршень в одном положении и убережет стенки камеры сгорания от механических повреждений;
9. При помощи съемника открутить фиксирующий зажим муфты сцепления. Откручивание необходимо проводить по часовой стрелке. Для этого на некоторых моделях есть выштамповка с указательной стрелкой и надписью «Off»;
10. Демонтировать фрикционный элемент, барабан и подшипник сцепления;
11. Удалить остатки грязи, образовавшейся в процессе работы;
12. При помощи отвертки отвести фиксатор крышки в сторону и снять ее;
13. Открутить винты, фиксирующие насос;
14. Аккуратно, поддевая отверткой корпус насоса приподнять его вверх, в сторону и вывести из посадочного гнезда. После этого необходимо отключить подающую и всасывающую магистраль.

Монтаж нового насоса осуществляется в обратной последовательности.

Также рекомендуем посмотреть видео инструкцию, автор которого подробно рассказывает и показывает, как заменить маслонасос на бензопиле Партнер.
