Шина для циркулярной пилы интерскол

Самодельная универсальная направляющая шина

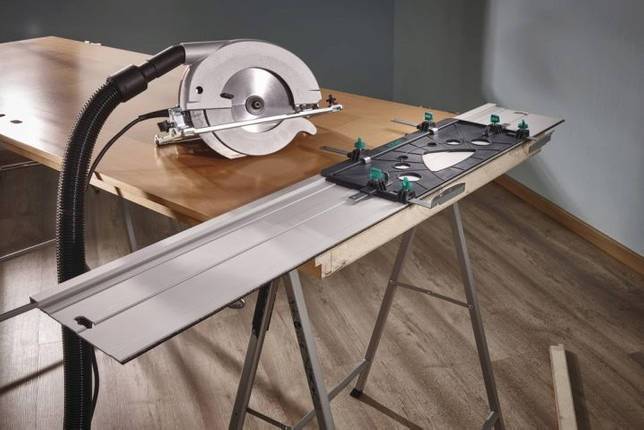

Фирменные направляющие идеально подходят для работы в тандеме с циркулярными пилами. Но у брендовых товаров есть серьезный недостаток — высокая стоимость. Хорошо, когда инструмент работает в промышленных масштабах и полностью окупает себя. А если нет?

Для разового выполнения чистого реза можно самостоятельно изготовить практичную и простую оснастку — параллельный упор длиной 122 см. Для этого нам понадобятся материалы:

  • Фанера 122×15 см, толщиной от 6 до 18 мм.

  • Деревянный брусок в качестве линейки.

  • ДВП 122×30 см, толщиной 4 мм.

  • Клей для дерева.

  • Саморезы.

Еще потребуются инструменты:

  • Циркулярная пила.

  • Наждачная бумага.

  • Отвертка или шуруповерт.

  • Бита для зенковки.

  • Струбцины.

  • Рулетка.

  • Карандаш.

Шаг 1. Возьмите фанеру, разметьте таким образом, чтобы ее ширина составила 15 см, а длина 122 см. Приложите к метке пильный диск циркулярки, а к правому краю подошвы прижмите деревянный брусок. Затем зажмите «линейку» струбциной и отпилите фанеру по метке:

Шаг 2. Прибавьте к ширине фанеры ширину подошвы циркулярной пилы. Запишите результат и отпилите от ДВП кусок с таким размером. При этом его длина должна равняться 122 см. Процедура резки аналогична той, что используется в шаге 1 — линейка и струбцины:

Шаг 3. Зашлифуйте фанеру с одной стороны, нанесите на нее клей и совместите с краем гладкой стороны ДВП:

Шаг 4. Переверните заготовку так, чтобы грубая сторона ДВП оказалась сверху. Затем зенкером проделайте неглубокие отверстия с шагом 10—15 см:

Шаг 5. Закрутите в полученные отверстия саморезы с потайными головками. При этом шурупы должны проникать в фанеру. Дайте клею высохнуть. Потом уберите с будущей направляющей струбцины:

Шаг 6. Установите шину на край верстака. Прижмите подошву к фанерному упору и обрежьте оставшуюся часть ДВП:

На этом процесс изготовления завершен. Можно приступать к первым испытаниям.

Упорная линейка простой и понятный элемент

Такой вид шины как упорная линейка является наиболее простым, лёгким в изготовлении и применении. При её изготовлении необходимо помнить, какой бы простой не была конструкция она должна обеспечивать надёжность и безопасность. Качественно изготовленная упорная линейка может применяться для электрического лобзика, ручной циркулярной пилы, простой ручной пилы. Изготовление производиться по следующей последовательности.

  • Подготовить деревянную или фанерную полоску. Ширина должна превышать ширину площадки применяемой дисковой пилы на 20 сантиметров.
  • Из этой полоски изготавливают линейку. Оставшийся лист фанеры используют для изготовления основания.
  • Готовую конструкцию прикручивают к основанию. С этой целью используют саморезы по дереву.
  • Выступающую часть линейки аккуратно обрезают. Края следует отфрезеровать.

Упорная линейка

Приступая к работе с готовым инструментом целесообразно провести несколько пробных распилов на второстепенных деревянных изделиях. Необходимо привыкнуть к тому, что двигая пилу по длине линейки, следует прикладывать различные усилия. Поэтому следует приобрести определённый опыт. Затем приступать к чистовому распилу.

Для чего нужны упоры для торцовочной пилы

Всевозможные дополнительные приспособления: упоры, струбцины, элементы крепежа применяются для надежной фиксации заготовок. Упор для торцовочной пилы помогает производить точную распиловку поперёк волокон древесины. Заводской упор имеет один недостаток, который существенно снижает область применения. Распил не может быть выполнен больше ширины, установленной фирмой производителем. Данный параметр индивидуален. Распил досок большей ширины требует жёсткого закрепления упора.

Особенности.

Работать производительно без этого элемента невозможно. Он облегчит работу, позволит соблюсти требования техники безопасности.

Шины бывают:

  • двухсторонние;
  • односторонние.

Существует и другая дифференциация направляющих шин. Они могут быть:

  • симметричными;
  • асимметричными.

А также существуют шины сложной конфигурации, благодаря которым можно обрабатывать заготовки нестандартной формы. По способу применения направляющие для циркулярной пилы дифференцируются на два типа.

Универсальные шины. Этот вид направляющих может подходить для любых агрегатов: как для дисковой пилы, так и для ручного инструмента.

Шины также могут быть специализированными, предназначенными для решения профессиональных задач, выполнимых только на данном оборудовании. Такие устройства работают только с пилами циркулярного типа.

Шина для резки поперечин – это самое простое устройство. С таким инструментом можно делать заготовки с точным углом 45 (90) градусов. Основание делается из плотного текстолита или фанеры. Опорные бруски размером бывают 22х22 мм.

Перед началом работы с шиной проводятся определенные манипуляции:

  • проверяется поверхность направляющих на предмет деформаций;
  • тестируется надежность зажимов;
  • проверяется, насколько шина соответствует материалу, с которым придется работать.

Какие бывают?

Универсальная шина (рейка) для циркулярной пилы может быть сделана из металла или дерева, но самое главное – она не должна деформироваться.

Используются чаще всего шины следующих конфигураций:

  • профиль «П»;
  • рельс;
  • уголок;
  • прямые бруски.

Направляющие элементы крепятся к основанию с помощью саморезов, болтов с гайками, шурупов.

Основное предназначение шин:

  • обеспечение точности в работе и качество распила;
  • обеспечение безопасной работы;
  • создание различных конфигураций распила.

Упорная линейка может применяться для работы таких агрегатов:

  • электрический лобзик;
  • механическая пила для дерева;
  • циркулярная пила.

Чтобы сделать линейку для безопасного упора, следует подыскать полоску фанеры. Ее ширина должна быть больше параметров площадки на 22 см. Из этого фрагмента изготавливается сама линейка, остатки материала применяются для создания упора в районе основания, которые крепятся с помощью саморезов.

Прежде чем начинать работать, желательно протестировать конструкцию, сделав несколько пробных надрезов на незначимых деревянных фрагментах.

Результат теста дает возможность понять:

  • как ведет себя инструмент;
  • уровень вибрации;
  • размеры реза;
  • какие необходимо прикладывать физические усилия во время работы.

Крепления и упор для торцовочной плиты играют в работе важную роль. Креплениями являются:

  • струбцины;
  • зажимы;
  • подвижная каретка;
  • фиксаторы.

Все они дают возможность надежно закрепить заготовку в нужном положении. А также надежный фиксирующий упор позволяет обрабатывать материал перпендикулярно древесным волокнам.

Упор, сделанный в заводских условиях, часто не соответствует запросам, он значительно снижает широту применения, производитель обычно задает жесткие рамки по длине. Для обработки больших досок требуется упор других технических характеристик, поэтому мастера делают подобные приспособления самостоятельно.

При работе следует принимать во внимание такие детали:

  • размеры заготовок;
  • технические особенности инструмента;
  • частоту применения инструмента.

А также при работе рекомендуется контролировать:

  • длину реза;
  • производительность агрегата;
  • какой ширины получается паз;
  • специфику применения пилы;
  • оптимальное направление распила;
  • допустимую плотность изделия;
  • последовательность применения системы обеспечения безопасности.

Это интересно: Аэрограф для моделизма: какой лучше выбрать моделисту

Направляющая из правила, струбцин и куска полипропилена

Реализация этой конструкции потребует:

  • строительное правило (используется для проведения отделочных работ);
  • крепёжные струбцины (количество определяется числом точек крепления);
  • куски пропилена (толщина выбирается в зависимости от толщины всей конструкции).

Направляющая из правила, струбцин и куска полипропилена

Порядок изготовления сводится к следующему:

  • Если в выбранное правило имеет ручки – их необходимо демонтировать. На их место будут закрепляться струбцины.
  • Из куска плотного пропилена вырезают переходники. Толщина переходников должна быть больше чем глубина паза правила.
  • Оставшиеся от ручек отверстия просверливают насквозь вместе с полипропиленовыми переходниками.
  • Полученная конструкция закрепляется к обрабатываемому бруску.
  • Готовая шина проклеивается мягкими лентами. Это позволяет избегать образования сколов заготовок в момент завершения распила.

Она позволит обеспечить качественную работу. Использование готового строительного правило требует проведения периодической корректировки его места положения. Крепление должно производиться на близком расстоянии от линии распила. Это позволяет провести диском циркулярной пилы точно по намеченной линии.

Как сделать своими руками?

Фирменные шины от производителей сделаны таким образом, что их границы совпадают с линией, по которой происходит распил. Фирменные изделия проклеиваются специальной лентой, она предотвращает повреждение мягкого материала. Все эти мелочи удобны и необходимы. Такая шина обеспечивает производительность, точность и комфорт в работе.

Есть и свои недостатки в таких изделиях: не всегда брендовая шина может соответствовать производственным задачам.

Если инструментом приходится пользоваться от случая к случаю, то покупка дорогостоящей шины необязательна. Оптимальный вариант: сделать шину своими руками. По качеству и функционалу такие направляющие часто не уступает лучшим мировым аналогам.

Чтобы сделать самодельную шину, требуется взять за основу какой-то прочный материал, им может оказаться:

  • уголок;
  • труба торцовочная;
  • металлическая направляющая;
  • ламинат.

Материал не должен деформироваться под влиянием избыточной влаги или перепада температур.

Чертежи направляющих можно найти в интернете. Любой понравившийся образец несложно довести до ума, подогнав его под особенности данного оборудования

При этом важно соблюсти все размеры. В ручной дисковой пиле часто делают удобные ручки, что повышает качество работы и намного облегчает труд

Материалы, которые потребуются для изготовления универсальной шины:

  • фанера или ДСП;
  • эпоксидный клей;
  • саморезы.

Из инструментов нужны будут:

  • фиксаторы;
  • турбинка;
  • линейка-транспортир;
  • наждачка мелкая;
  • маркер.

Для маленькой циркулярной пилы

Она изготавливается в виде рельсового стусла. Необходимы следующие элементы:

  • правило строительное (2 метра);
  • фиксаторы;
  • пропиленовые фрагменты;
  • уголок или профиль из алюминия;
  • бруски из дерева 12 мм;
  • плиты ДСП;
  • ламинат.

Для большой

Понадобятся элементы:

  • уголки из металла одинаковых параметров;
  • крепкое деревянное основание (лист ДСП, доска толщиной до 3 см);
  • болты и гайки.

Готовится разметка, следует обозначить места будущего крепления. Погружная доска должна свободно двигаться параллельно направляющим элементами, диск не должен находиться на слишком большом возвышении.

Из строительного правила и фиксаторов

Чтобы сделать подобный узел, потребуются следующие элементы:

  • строительное правило (1,5–2 метра), которое используется для оштукатуривания стен;
  • фиксаторы (их количество зависит от точек крепления);
  • направляющие, которые сделаны из правила, фиксаторов и элементов полипропилена.

Алгоритм создания такой:

  • с правила снимаются ручки (если они присутствуют);
  • из плотного ПВХ материла режутся переходники, они должны быть чуть больше, чем глубина паза самого правила;
  • сделанная конструкция крепится к деревянному бруску.

Из алюминия

Чтобы сделать шину из алюминиевого профиля, необходимы будут такие элементы:

  • профиль «П»;
  • фурнитура крепежная;
  • листовая фанера (можно взять отходы).

А также необходим будет инструмент:

  • дрель;
  • ключи гаечные;
  • линейка или рулетка.

Из дерева

Для создания подобной конструкции задействуют два бруска, размеры которых разнятся. А также можно использовать для этих целей плиту ДСП. Все деревянные элементы крепятся на саморезах. Выступающие части аккуратно срезаются. Такой несложный механизм также может обеспечить идеальный рез.

Из профилей разных размеров

В этом случае маленький профиль инсталлируется в профиль больших размеров. Созданная конструкция прикрепляется к основанию циркулярной пилы. Такой монтаж обеспечивает возможность двигаться точно по заданной линии. Край в основании должен быть безупречно ровным, он обеспечивает качество реза. Профили образуют рельсы, это позволяет заметно снизить прилагаемые усилия, которые необходимы для управления агрегатом. Меньший профиль не должен иметь зазоров с большим профилем, но при этом должно присутствовать свободное движение.

Из ламината

Материал этот дешев, купить его несложно, он достаточно технологичен. Ламинат разрезается на два одинаковых фрагмента в виде полос. Одна из них будет главным, второй – вспомогательным. Все кромки шлифуются, делаются закругления. С помощью саморезов материал прикрепляется к основе.

Для обеспечения комфортной работы рекомендуется выдвинуть шину на максимальное расстояние. С помощью болгарки удаляется лишний материал на направляющих.

Как сделать самодельную направляющую шину для циркулярной пилы, узнаете из видео ниже.

Что учесть при выборе направляющей для циркулярной пилы

Применение направляющей шины для циркулярной пилы требует учитывать особенности:

  • параметры обрабатываемых деревянных заготовок;
  • технические возможности пилы;
  • частоту применения этого дополнительного инструмента.

Выбирая конструкцию направляющей шины, следует оценить частоту применения этого агрегата, то есть, как часто вы собираетесь его использовать.

Одной из важных особенностей при выборе направляющей является оценка технических характеристик используемой пилы

В этом случае следует особое внимание обратить на следующие параметры:

  • допустимую длину реза;
  • мощность используемого инструмента;
  • ширину получаемого паза;
  • особенности применяемых пил (диаметр диска, величина зубьев и так далее);
  • разрешённое направление распила (продольное, поперечное, произвольное);
  • возможность распила плотных изделий (крепкой древесины, ламината, клееного бруса);
  • порядок применения имеющейся системы обеспечения безопасной работы для конкретного типа циркуляционной пилы.

Изготовление направляющей шины для циркулярной пилы позволит дополнить набор добавочных приспособлений. Устройство позволит проводить качественную обработку деревянных изделий. В результате совместного применения циркуляционной пилы и направляющей шины получается ровная, высококачественная кромка, готовая для дальнейшей обработки.
