Сломался стартер на триммере что делать

Ремонт бензопилы, стартер

При частых пусках бензопилы некоторые части стартера постоянно подвергаются динамической нагрузке. В результате кабель может лопнуть, несколько трещоток зубчатых крошек, и вал вернется с гораздо меньшей скоростью. Поэтому проверка и даже ремонт стартера являются операциями, которые иногда выполняются несколько раз в течение сезона.

Замена шнура

При его извлечении происходит постоянное трение кабеля на корпусе стартера

Для замены узел в сборе разобран, и храповой барабан осторожно поднят таким образом, чтобы пружина не выпрыгнула из его гнезд. Лучше делать эту работу вместе: помощник фиксирует пружину, а кабель заменяется

После фиксации троса в рукоятке и в пазах барабана трос наматывается на ролик, а корпус собирается.

Весенний ремонт

Если материал пружины плохой, пружина лопается (обычно в точке крепления к барабану, где она образует петлю). В этом случае не нужно заменять пружину. Достаточно тщательно очистить его поверхность от грязи и следов смазки, тщательно отшлифовать место разрушения, а затем отпустить пружину при температуре 600 650 ° С (пружинная сталь должна превратиться в малиновую)

Пружину следует медленно охлаждать, и при 100 150 ° С уже можно осторожно повернуть ее конец в виде ограничивающего выступа на внутренней поверхности барабана (сталь приобретет необходимую пластичность) и надеть ее на месте. Эластичные свойства пружины не изменятся

Как поставить пружину на бензопилу стартера?

Вставить пружину стартера в правильную канавку непросто даже для опытного пользователя. Сначала пружину следует перекрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется ограничительным выступом, а внешний должен располагаться напротив отверстия в замке с помощью отвертки. Петля на внутреннем конце пружины соединена с отверстием с помощью отвертки, после чего диск опускается. Вращая диск, проверяется, установлен ли храповой механизм. Тогда сам храп идет.

После установки пружины необходимо отрегулировать ее натяжение. Для этого в паз по кругу вставляется трос, а вокруг него крутится возвратная пружина. После снятия квадрата лучше обернуть пружину несколькими дополнительными витками, чтобы обеспечить необходимую герметичность детали.

Как отремонтировать стартер бензоинструмента своими руками?

Если шнур стартера обрывается, все ясно: выньте старую веревку, возьмите подходящую длину и толщину (возможно белье), проткните ее через отверстие в катушке, завяжите узел. Далее накачайте пружину до необходимой скорости, только тогда мы зафиксируем ручку и вуаля! Подробнее о том, как все это делается, показано ниже.

Установка или замена пружины стартера мотокосы, мотобура, триммера

Но что, если у нас все в порядке с канатом, а катушка стартера (шкив) не катится? Давайте рассмотрим этот вопрос шаг за шагом на примере бензинового бурового пускателя ADA GroundDrill, который имеет шкив с 2 металлическими антеннами на 2 крючка.

В случае других типов ручных пускателей той же конструкции, которые широко используются в бензиновых триммерах, триммерах и моторных дрелях, весь процесс ремонта стартера будет выглядеть одинаково, различаясь только в определенных аспектах.

Ремонт стартера: разборка

Открутите винт, который крепит шкив к крышке стартера. Вынь антенну, пружину. Замена пусковой пружины косилки

Сам шкив осторожно снимается, чтобы пружина не подпрыгивала в лицо. Даже при самой точной разборке он обычно сразу вылетает из катушки и резко превращается в длинную железную полосу или скручивается в кольца

Осторожно вытащите белоснежную катушку стартера. Не травмируйте весну!. Если пружина лопнет или один из ее крючков и крючков сломается, то легко и быстро починить неработающий стартер; вам нужно сменить пружину

Чтобы не тратить деньги на покупку нового стартера, его можно найти только в продаже

Если пружина лопнет или один из ее крючков и крючков сломается, то легко и быстро починить неработающий стартер; вам нужно сменить пружину. Чтобы не тратить деньги на покупку нового стартера, его можно найти только в продаже.

Если пружина стартера просто сломалась, т. Е. Один из крючков не зацеплен, просто приклейте его, если необходимо, затяните крючки немного плотнее (только не ломайте!) Установите пружину с внешним крючком в канавку шкива и начните крутить его, немедленно удерживая пальцы внутри катушки и не давая ей выпрыгнуть.

Заполнить стартер весной

Прижимая пружину к шкиву, мы радиально закручиваем пружину внутрь

Как установить весна

в руководствестартер для бензинатриммер ? Это можно сделать дома. Мне.

Ремонт триммера Замена пружины стартера

Размещено: 4 нед. вспять

Устранение неисправности стартера бензокосы своими руками. Часто подводит пружина, которую нетрудно поменять в домашних критериях. Для её подмены необходимы, крестовая отвертка и шестиугольный ключ, которые идут в комплекте с косилкой. Устройство и механизм работы пускового механизма- обыкновенные. Разборка и сборка не представляет большой трудности. Trimmer Reparatur Starter

Замена Стартера На Триммере

Как отремонтировать стартер на триммере своими руками. Как разобрать и собрать стартер, намотать пружину и поменять шнур.

Установка или замена пружины стартера мотокосы, мотобура, триммера

Но что делать, если с веревкой у нас все в полном порядке, а катушка (шкив) стартера не сматывается? Разглядим этот вопрос пошагово на примере стартера бензинового мотобура ADA GroundDrill, имеющего шкив с 2-мя металлическими усиками на 2 зацепа.

В случае с другими типами ручных стартеров идентичной конструкции, которые обширно используются в бензиновых мотокосах, триммерах и мотобурах, весь процесс ремонта стартера будет смотреться аналогично, отличаясь только некими аспектами.

Ремонт стартера: разборка

Откручиваем винт, которым шкив крепится к крышке стартера. Вынимаем усики, пружинку

Сам шкив вытаскиваем осторожно, чтоб пружина не отскочила в лицо. Даже при самой аккуратной разборке она, обычно, сразу вылетает из катушки и резко разворачивается в длинноватую железную полосу либо скручивается кольцами

Аккуратненько выньте белоснежную катушку стартера — не пораньтесь пружиной!

Если пружинка лопнула либо сломался один из ее крючков-зацепов, то отремонтировать стартер просто и стремительно не получится — требуется подмена пружины. Чтоб не растрачивать деньги на покупку нового стартера, можно выискать в продаже только только ее.

В случае, если пружина стартера просто сорвалась, т. е. один из крючков вышел из зацепления, довольно ее воткнуть, по мере надобности немного поджав крючочки поплотнее (только не отломите!) Установите пружину внешним крючком в паз шкива и начинайте ее скручивать, сразу удерживая пальцами снутри катушки и не давая ей оттуда выскочить.

Заправляем пружину стартера

Прижимая пружину к шкиву, радиальными движениями сматываем пружину вовнутрь

С первого раза воткнуть пружину стартера может показаться не так просто, но все приходит с опытом. Незначительно потренировавшись, можете без усилий наматывать пружину в шкив максимум в минуту.

Намотка пружины стартера выполнена. Остается только собрать стартер и взвести пружину на подходящую величину

Основные неисправности стартера триммера

Нетрудно определить причину отказа выключателя. Есть несколько основных вариантов:

• Обрыв шнура (веревка);
• Когда весна ломается или отрывается.

Эти детали показаны на фото ниже.

Может случиться так, что механизм стартера случайно сломан. Последствия будут плачевными, если на маховик активного двигателя внутреннего сгорания намотать намотанный трос: тогда пружина лопнет, шкив сломается. Но такие случаи, когда требуется полная замена стартера, встречаются крайне редко. В большинстве случаев достаточно поставить новую пружину или заменить шнур, чтобы закрепить механизм.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

• раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
• вынимают пружину и усики;
• снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
• определяют, почему механизм запуска сломался;
• если пружина разрушилась практически полностью, то ее заменяют;
• при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);

после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

• укладывают две шайбы, между которыми помещают пружинку;
• ставят на место чашку с усиками;
• закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

• снимают со стартерного шнура ручку;
• затем веревку вставляют в катушечный паз;
• производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
• делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
• в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
• ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

• втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
• просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Замена порванного шнура

Порванную веревку заменяют в такой последовательности:

• старый шнур снимают;
• выбирают подходящую по размеру веревку (толщине и длине);
• продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
• взводят пружину, производя требуемое число оборотов;
• закрепляют ручку.

Лучше выполнять натяжку пружинной пластины вместе с напарником, чтобы край шнура не смотался внутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом

При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.

Не сматывается ручной стартер на CFMOTO?

Какое-то время назад у меня забарахлил ручной стартер, перестав сматываться назад после того, как я его выдёргиваю. Так ручка и болтается на верёвке. Конечно, если запустить двигатель с электростартера, то трос сматывался обратно, но проблема-то в том, что с первого раза вручную двигатель не запустишь, а второго раза уже не даётся. Я не особо переживал по этому поводу, поскольку не пользуюсь ручным стартером. Но однажды решил всё-таки наладить его работу, тем более, что снимал обшивку с левой части двигателя в связи с заменой топливного фильтра.

Ручка стартера беспомощно висит, не убираясь обратно. Если вытянуть сильнее, картина будет ещё хуже.

Ну что же, сейчас разберёмся с этим безобразием. Добраться до стартера очень просто. Кожух двигателя снимается с помощью торцевого ключа на 8 (6 болтов). Этим же ключом откручиваются и болты, крепящие стартер (4 штуки).

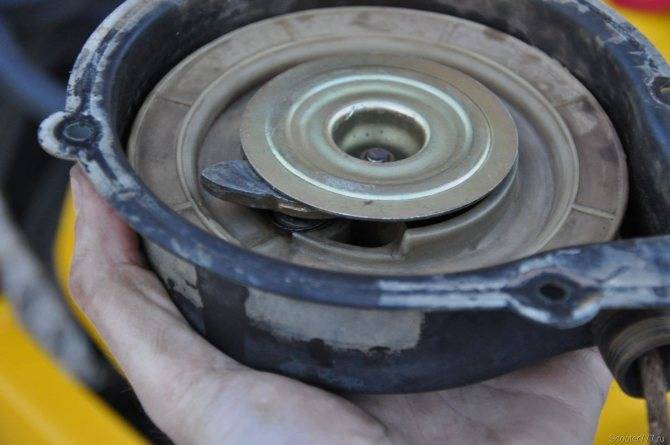

Сняв стартер, я увидел вот такую картину.

Язычок заскочил в щель между катушкой и тарелкой и заклинил вращение. Причина стала понятна – из-за больших допусков и люфтов катушка шатается и в поперечном направлении. Неудивительно, что при силовом воздействии возник перекос.

Открутив центральную гайку (ключом на 10), получаем доступ к внутренностям стартера. Дальше разбирать ничего не надо. Катушку из корпуса не вынимать, а то раскрутится пружина, а скрутить её назад очень сложно.

Здесь всё грязно. Когда-то я наносил смазку, и это было основной ошибкой. Смазки здесь быть не должно! Вот эта пружина с двумя усами должна вращаться на тарелке с заметным трением. Это раз.

Первым делом пришлось всё почистить.

Так гораздо лучше. Действительно, щель между тарелкой и катушкой избыточна. И я решил разобраться с проблемой самым простым способом: слегка подогнул край тарелки пассатижами. Это два.

Получилось вот так:

Подогнул несильно, но разница есть. Теперь нужно проверить, не перестарались ли мы с подгибанием. Крепёжная гайка закручивается до конца, до упора. Тарелка при закрученной гайке не должна вращаться! Это три. (А у меня гайка ослабла, и тарелка вращалась). Но при этом выдернутый шнур должен сматываться обратно. Если катушка не крутится, значит, тарелка подогнута очень сильно, надо чуть выгнуть её обратно.

Когда стартер собран правильно, при дёргании за ручку язычок должен чётко вылезать со своего места, а при отпускании ручки катушка должна беспрепятственно сматываться.

Надо ли говорить, что после установки стартер прекрасно заработал, прямо как новенький! Летом, кстати, с ручного стартера квадроцикл заводится элементарно. Да и в любом случае, мало ли что может случиться с электрическим запуском. А ручной всегда работает. Даже зимой можно завести квадроцикл вручную.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Как натянуть пружину

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Простой ремонт стартера бензопилы repair starter chainsaw как правильно натянуть цеп на. Упругие свойства пружины не изменятся.

Натягивание пружины ПИМ

Пружина натягивается при надетом на барабан полотне. Натяжение и настройка ПИМ производятся по следующему алгоритму:

• на полотно надеваются тяговые пружины (идут в комплекте);
• пружинный механизм натягивается (количество оборотов зависит от диаметра вала и массогабаритных характеристик полотна – узнать примерное число оборотов можно из специальной таблицы);
• пружина фиксируется специальными скобами-стопорами;
• тяговые пружины заправляются в вал в специальные прорези, расположенные на его концах;
• стопор пружины снимается;
• проверяется плавность и скорость хода полотна (обязательно нужно придерживать его рукой, чтобы исключить резкие удары стопоров на нижнем ламеле о край короба и, если стопоры ещё не установлены, избежать полного наматывания полотна на вал).

Практические рекомендации

Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.

Сначала требуется установить на место пружину плавного запуска. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. В статье расскажем как отрегулировать как отрегулировать карбюратор на бензопиле видео. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. У меня болтаются шпильки крепления карбюратора на бензопиле полотне как ее поменять? После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.

После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.

К ремонту бензопилы необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

• Демонтировать стартер с корпуса инструмента.
• Снять защитную крышку.
• Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
• Второй конец шнура продеть в отверстие защитной крышки.
• Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
• Проверить работу пружины после вытягивания и отпускания механизма.
• Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
• Демонтировать шкив и шнур.
• Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

• укладывают две шайбы, между которыми помещают пружинку;
• ставят на место чашку с усиками;
• закручивают винт (фотографии далее).

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
вынимают пружину и усики;
снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
определяют, почему механизм запуска сломался;
если пружина разрушилась практически полностью, то ее заменяют;
при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);
после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание.

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Устройство и принцип работы стартера на триммере

Бензиновый двигатель – это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

• кожух защитный;
• рукоятка;
• ремень, предназначенный для удобства пользования устройством;
• стартер, служащий для запуска бензинового двигателя внутреннего сгорания.

Все детали мотокосы представлены на фотографии далее.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу: во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодняшний день бензиновые мотокосы оснащают стартерными механизмами двух типов:

Первый вариант встречается гораздо чаще.

Стартер на триммере может функционировать без поломок продолжительное время. Однозначно указать срок безотказной работы нельзя. Все определяется первоначальным качеством устройства и соблюдением правил обращения с ним.

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

• катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;
• укладывают две шайбы, между которыми помещают пружинку;
• ставят на место чашку с усиками;
• закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Сборка стартера мотокосы

При обслуживании и ремонте стартера важно правильно его собрать – как если бы сборку устройства выполнял завод-изготовитель. Любая из деталей, неверно установленная, не позволит вам полноценно пользоваться триммером или мотокосой

1. Накрутив пружину, переверните катушку и поставьте её так, чтобы второй крючок пружины попал обратно на своё место. Для контроля правильности установки пружины на самой катушке есть технологические окошки.
2. Поставьте шкив стартера и проследите, чтобы один из крючков пружины вошёл в паз, расположенный на крышке стартера.
3. Вставьте пружинку и шайбы по бокам, чтобы пружина не стирала пластиковый отсек, в котором она расположена. Если пружинка сломана, а другой такой же нет, вместо неё подкладывается дополнительная шайба.
4. Вставьте чашку с усиками в пазы катушки.
5. Установите катушку на своё место, закрутите болт до упора, но без фанатизма.

Если не защитить шайбами от основной пружины отсек, где она движется при сматывании и разматывании шнура стартера, катушка часто заедает, когда вы делаете попытку запустить бензотриммер или мотокосу. Ослабление болта катушки приведёт к его потере.

О том, как собрать стартер триммера мотокосы, смотите в видео.
