Сталь 40Х

Нормативная документация

ГОСТ 82-70.Прокат стальной горячекатанный широкополосный универсальный.Сталь 40Х.

ГОСТ 103-76.Полоса стальная горячекатанная.Сортамент.Сталь 40Х.

ГОСТ 1051-73.Прокат калиброванный.Общие технические условия.Сталь 40Х.

ГОСТ 1133-71.Сталь кованая круглая и квадратная.Сортамент.Сталь 40Х.

ГОСТ 1577-93 Прокат толстолистовой и широкополосный из конструкционной качественной стали.Технические условия. Сталь 40Х.

ГОСТ 2590-88.Прокат стальной горячекатанный круглый.Сортамент.Сталь 40Х.

ГОСТ 2591-88.Прокат стальной горячекатанный квадратный.Сортамент.Сталь 40Х.

ГОСТ 2879-88.Прокат стальной горячекатанный шестигранный.Сортамент.Сталь 40Х.

ГОСТ 7417-75.Сталь калиброванная круглая.Сортамент.Сталь 40Х.

ГОСТ 8479-70. Поковки из конструкционной углеродистой и легированной стали. Общие технические условия.Сталь 40Х.

ГОСТ 8559-57.Сталь калиброванная квадратная.Сортамент.Сталь 40Х.

ГОСТ 8560-78.Прокат калиброванный шестигранный.Сортамент.Сталь 40Х.

ГОСТ 10702-78. Прокат из качественной конструкционной углеродистой и легированной стали для холодного выдавливания и высадки. Технические условия. Сталь 40Х.

ГОСТ 13663-86 .Трубы стальные профильные.Технические требования.Сталь 40Х.

ГОСТ 19903-74. Прокат листовой горячекатаный. Сортамент. Сталь 40Х.

ГОСТ 4543-71

При производстве стали изготовители руководствуются нормами ГОСТ 4543-71. Он определяет технические условия на прокат из легированной конструкционной стали. Его нормы распространяются на такие виды проката, как слитки, поковки и пр.

ГОСТ 4543-71 даёт чёткую классификацию конструкционных легированных сталей. В соответствии с ней сталь марки 40Х относится к группе хромистых сталей.

В этом же документе определены параметры качества, то есть, определяет максимально допустимое количество примесей, которые влияют на технические характеристики конструкционной легированной стали. К таким примесям относят серу, фосфор, медь и некоторые другие.

Кстати, в этом же документе определены режимы термической обработки проката.

Массовая доля элементов стали 40Х по ГОСТ 4543-2016

C (Углерод)

Si (Кремний)

Mn (Марганец)

P (Фосфор)

S (Сера)

Cr (Хром)

Mo (Молибден)

Ni (Никель)

V (Ванадий)

Ti (Титан)

Cu (Медь)

N (Азот)

W (Вольфрам)

Fe (Железо)

0,36 – 0,44

0,17 – 0,37

0,5 – 0,8

< 0,04

< 0,04

0,8 – 1,1

< 0,11

< 0,3

< 0,05

< 0,03

< 0,3

< 0,012

< 0,2

остальное

CE = C + Mn/6 + (Cr + Mo +V)/5 + (Ni + Cu)/15. Химический состав может быть изменён по договорённости. Эм = 0,3Cr + 0,5Ni + 0,7Cu. Для цементируемых сталей допускается Al > 0,02. Содержание P может быть изменено по согласованию. По согласованию: Ca < 0,003.

Учитывая сложность производства данной стали, точный процент содержания углерода не определён, и колеблется в диапазоне 0,36 % – 0,44 %. Основная легирующая добавка – хром, от 0,8 % до 1,1 %. Именно этот элемент формирует основные характеристики сплава. Несмотря на то, что содержание никеля, марганца и кремния невелико – до 1,0 %, они влияют на свойства стали при эксплуатации изделий из неё.

Небольшое содержание меди (до 0,035 %) существенного влияния на характеристики не оказывает. Концентрация вредных добавок (серы, фосфора) находится под строгим контролем.

Характеристика материала сталь 40Х

Марка стали	сталь 40Х
Заменитель стали	сталь 45Х, сталь 38ХА, сталь 40ХН, сталь 40ХС, сталь 40ХФ, сталь 40ХР
Классификация стали	Сталь конструкционная легированная ГОСТ 4543-71
В Компании ГП «Стальмаш» Вы можете купить сталь 40Х в следующих видах металлопроката: круг ст 40Х ГОСТ 2590-2006 (ГОСТ 2590-88) круг (пруток) стальной горячекатаный круг ст 40Х ГОСТ 7417-75 круг (пруток) калиброванный шестигранник ст 40Х ГОСТ 2879-2006 (ГОСТ 2879-88) шестигранник горячекатаный шестигранник ст 40Х ГОСТ 8560-78 шестигранник калиброванный лист ст 40Х ГОСТ 19903-74 прокат листовой горячекатаный
Применение стали 40Х	оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, губчатые венцы, болты, полуоси, втулки и другие улучшаемые детали повышенной прочности.

Химический состав в % материала сталь 40Х

C	Si	Mn	Ni	S	P	Cr	Cu
0.36 — 0.44	0.17 — 0.37	0.5 — 0.8	до 0.3	до 0.035	до 0.035	0.8 — 1.1	до 0.3

Температура критических точек материала сталь 40Х

Ac1 = 743 , Ac3(Acm) = 782 , Ar3(Arcm) = 730 , Ar1 = 693

Механические свойства при Т=20oС материала сталь 40Х

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Диск		Танг.	570	320	17	35	400
Пруток	Ж 28 — 55	Прод.	940	800	13	55	850
Пруток	Ж 25		980	785	10	45	590	Закалка 860oC, масло, Отпуск 500oC, вода,

Твердость материала сталь 40Х после отжига ,

HB 10 -1 = 217 МПа

Физические свойства материала сталь 40Х

T	E 10- 5	a 10 6	l	r	C	R 10 9
Град	МПа	1/Град	Вт/(м·град)	кг/м3	Дж/(кг·град)	Ом·м
20	2.14			7820		210
100	2.11	11.9	46	7800	466	285
200	2.06	12.5	42.7	7770	508	346
300	2.03	13.2	42.3	7740	529	425
400	1.85	13.8	38.5	7700	563	528
500	1.76	14.1	35.6	7670	592	642
600	1.64	14.4	31.9	7630	622	780
700	1.43	14.6	28.8	7590	634	936
800	1.32		26	7610	664	1100
900			26.7	7560		1140
1000			28	7510		1170
1100			28.8	7470		120
1200				7430		1230
T	E 10- 5	a 10 6	l	r	C	R 10 9

Технологические свойства материала сталь 40Х

Свариваемость:	трудносвариваемая.
Флокеночувствительность:	чувствительна.
Склонность к отпускной хрупкости:	склонна.

Зарубежные аналоги материала сталь 40ХВнимание! Указаны как точные, так и ближайшие аналоги

США

Германия

Япония

Франция

Англия

Евросоюз

Италия

Бельгия

Испания

Китай

Швеция

Болгария

Венгрия

Польша

Румыния

Чехия

Австралия

Юж.Корея

—

DIN,WNr

JIS

AFNOR

BS

EN

UNI

NBN

UNE

GB

SS

BDS

MSZ

PN

STAS

CSN

AS

KS

5135 5140 5140H 5140RH G51350 G51400 H51350 H51400

1.7034 1.7035 1.7045 37Cr4 41Cr4 41CrS4 42Cr4

SCr435 SCr435H SCr440 SCr440H

37Cr4 38C4 38C4FF 41Cr4 42C4 42C4TS

37Cr4 41Cr4 530A36 530A40 530H36 530H40 530M40

37Cr4 37Cr4KD 41Cr4 41Cr4KD 41CrS4

36CrMn4 36CrMn5 37Cr4 38Cr4KB 38CrMn4KB 41Cr4 41Cr4KB

37Cr4 38Cr4 38Cr4DF 41Cr4 41Cr4DF 42Cr4 F.1201 F.1202 F.1210 F.1211

35Cr 38CrA 40Cr 40CrA 40CrH 45Cr 45CrH ML38CrA ML40Cr

SCr435 SCr435H SCr440 SCr440H

Обозначения:

Механические свойства :
sв	— Предел кратковременной прочности ,
sT	— Предел пропорциональности (предел текучести для остаточной деформации),
d5	— Относительное удлинение при разрыве ,
y	— Относительное сужение ,
KCU	— Ударная вязкость ,
HB	— Твердость по Бринеллю ,

Физические свойства :
T	— Температура, при которой получены данные свойства ,
E	— Модуль упругости первого рода ,
a	— Коэффициент температурного (линейного) расширения (диапазон 20o — T ) ,
l	— Коэффициент теплопроводности (теплоемкость материала) ,
r	— Плотность материала ,
C	— Удельная теплоемкость материала (диапазон 20o — T ),
R	— Удельное электросопротивление,

Свариваемость :
без ограничений	— сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	— сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	— для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг

Марочник стали и сплавов

Процесс закалки

Процесс обработки высокой температурой стали 40Х и иного сплава называют закалкой. Стоит учитывать, что нагрев выполняется до определенной температуры, которая была определена путем многочисленных испытаний. Время выдержки, после которого проводится охлаждение, а также другие моменты можно узнать из специальных таблиц. Провести нагрев в домашних условиях достаточно сложно, так как в рассматриваемом случае нужно достигнуть температуры около 800 градусов Цельсия.

Химический состав стали 40Х

Результатом сильного нагрева и выдержки металла 40Х на протяжении определенного времени с последующим резким охлаждением в воде становится повышение твердости и уменьшение пластичности. При этом результат зависит от нижеприведенных показателей:

1. скорости нагрева металла 40Х;
2. времени выдержки;
3. от скорости охлаждения.

При проведении работы в домашних условиях следует учитывать температуру обработки и время охлаждения.

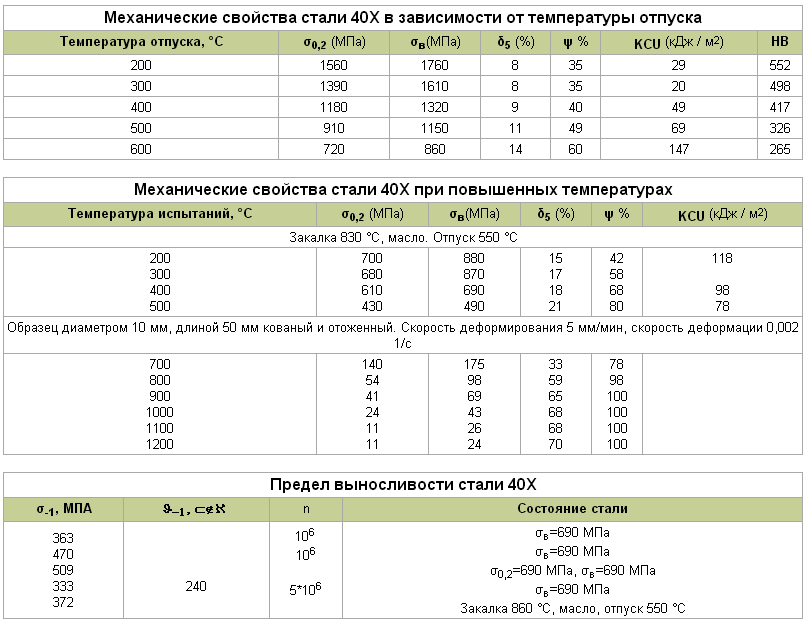

Механические свойства стали 40Х в зависимости от температуры отпуска

В домашних условиях ТВЧ используется крайне редко. После проведения работы при использовании ТВЧ повышается эксплуатационная прочность детали, что связано с появлением поверхностных сжимающих напряжений.

Читать также: Схема подключения проводного звонка

Провести закалку 40Х на примере изделия болта М24 можно следующим образом:

1. разогревается электропечь;
2. следует провести разогрев до 860 °C, для чего в некоторых случаях необходимо 40 минут;
3. время, необходимое для аустенизации, после которого проводится охлаждение, составляет 10-15 минут. Равномерный желтый цвет изделия – признак правильного прохождения процесса закалки 40Х;
4. завершающим этапом становится охлаждение в ванной с водой или другой жидкостью.

Определить самостоятельно момент, после которого следует охладить металл, в промышленных и домашних условиях невозможно. Именно поэтому по проведенным исследованиям было принято, что для нагрева металла в электропечах необходимо 1,5-2 минуты на один миллиметр, после чего структура может быть перегрета.

Определение твердости проводится по методу Роквелла. Улучшение, проведенное путем отпуска или закалки, можно измерить при помощи обозначения HRC. Стандартное обозначение HR, к которому проводится добавление буквы в соответствии с типом проведенного испытания. Обозначение HRC наиболее часто встречается, последняя буква означает использование алмазного конуса с углом 120 0 при испытании.

Аналоги и номенклатура

Составы стали с такими же свойствами (повышенная надежность и жизнестойкость в конструкциях), присутствуют в России (взаимозаменяемы) и в иностранных странах.

Отечественные

Возможность замены на материал родственного состава должна анализироваться в каждом случае, универсального решения не существует.

Отечественные заменители:

1. 38ХА. Углерода — 0,38%, хрома — до 1,5%, «А» — обозначение сплава стандарта высокого качества;
2. 40ХН. Углерода — 0,40%, легирование 1,1%-м хромом и 1,5%-м никелем;
3. 40ХС. Количество углерода и хрома остается тем же, дополнительный легирующий элемент — кремний в концентрации 1,2-1,5%
4. 40ХФА. Углерод — 0,40%, легирующий элемент — ванадий 1,1%.«А» — железоуглеродный сплав высокого стандарта качества. Используется при температурах до +400°С

Применение: изготовление заготовок и конечных продуктов усиленной износостойкости (шестерней, опор, валов, осей), в т.ч. для предприятий по добыче газа и нефти (трубопроводы, корпуса).

Зарубежные

Аналоги включают железоуглеродные сплавы с 0,40%-м содержанием углерода и легированием хромом следующих маркировок:

• Соединенные Штаты Америки: 5135, 5140, 5140 H (51 — содержание хрома 1,03%, последние две цифры — содержание углерода, умноженное на сто, Н — интервал содержания углерода расширен);
• Германия: 41Cr 4, 41Cr S 4, 42Cr 4 (первые две цифры — содержание углерода, умноженное на сто, Cr — легирована хромом, S — обозначение нормального содержания углерода);
• Япония: SCr 435, SCr 435 H, SCr 440, SCr 440 H (S — маркировка качественной стали, Cr — легирована хромом, 4 — порядковый номер стали, последние две цифры — содержание углерода, умноженное на сто);

Иностранная маркировка похожа: содержание углерода, указание легирующего компонента, при необходимости добавляется обозначение качества стали.

Термообработка стали

Свои уникальные свойства, в частности, повышенную стойкость к коррозии, марка 40Х13 получает в результате сложной термической обработки.

После закалки, составляющими компонентами стали 40Х13 являются:

• карбиды;
• мартенситы;
• остатки аустенитов.

Надо отметить, что при температуре порядка 1050 ºC сталь теряет свою твердость. Это вызвано в первую очередь тем, при таком режиме растёт количество аустенита. Но при понижении температуры до 500 ºC твёрдость возвращается. Это обусловлено тем, что происходит удаление карбидов из структуры стали.

Финишная термообработка (закалка) производится при температуре 950 — 1000 ºC, с последующим охлаждением в масле или на воздухе. При соблюдении всех технологических режимов сталь получить требуемую твёрдость и коррозионную стойкость.

Марка 40Х13 – назначение

Коррозионно-стойкая жаропрочная сталь 40Х13 мартенситного класса используется для изготовления высокопрочных износостойких деталей, работающих в коррозионных средах или при температурах до 4500С – оси, втулки, пружины, корпусы, лопасти, цапфы, бандажи, турбин, рессоры, диски, иглы карбюраторов, крепеж, другие изделия. Стойкость к образованию окалины при длительном сроке эксплуатации до 6000С.

Расшифровка стали 40Х

На территории СНГ применяется стандарт ГОСТ 4543-2016, который позволяет определить не только химический состав, но и различные эксплуатационные качества материала.

Сталь 40Х ГОСТ определяет следующие вещества в составе:

1. Первая цифра 40 применяется для обозначения основного элемента в составе, которым является углерод. Как правило, большая часть состава приходится на железо, а углерод, концентрация которого составляет 0,44%, определяет основные эксплуатационные характеристики.
2. Следующая буква Х указывает на то, что в составе есть легирующий элемент, представленный хромом. Отсутствие цифры после буквы указывает на то, что концентрация элемента составляет 1,1%. Как ранее было отмечено, хром повышает коррозионную стойкость структуры. Однако, рассматриваемая марка стали 40Х не характеризуется высокими антикоррозионными качествами.
3. Рассматривая 40Х ГОСТ отметим, что в состав входит довольно большое количество никеля, кремния и марганца. Они определяют некоторые эксплуатационные характеристики металла, но они не отмечаются в маркировке.

Расшифровка позволяет определить химический состав и основные эксплуатационные качества материала. Стоит учитывать, что зарубежные производители применяют иные стандарты при маркировке материалов, но химический состав у аналогов примерно схожий.

Сталь 40х аналоги зарубежные

Машиностроение, приборостроение, станкостроение и другие области промышленности в процессе производства используют огромное количество материалов как классических, известных десятки и сотни лет, так и совершенно новых, современных.

К числу классических и широко распространенных материалов относится сталь.

Классификация сталей по химическому составу предусматривает их разделение на легированные (с введением легирующих элементов, обеспечивающих сплаву необходимые механические и физические свойства) и углеродистые.

Сталь 40х относится к конструкционным легированным сплавам. Слово «конструкционная» указывает на то, что материал используется для изготовления разнообразных механизмов, конструкций и деталей, применяемых в машиностроении и строительстве, и обладает определенным набором химических, физических и механических свойств.

Химический состав

Цифра 40 в маркировке свидетельствует о том, что процентное содержание углерода в сплаве колеблется в пределах от 0.36 до 0.44, а буквенное обозначение х указывает на наличие легирующего элемента хрома в количестве не менее 0.8 и не более 1.

1 процента. Легирование стали хромом придает ей свойство устойчивости к коррозии в окислительной среде и атмосфере. Говоря другими словами, сталь приобретает нержавеющие свойства.

Кроме того, хром определяет структуру сплава, его технологические и механические характеристики.

Остальные химические элементы входят в состав стали х 40 в следующем количестве:

• не более 97% железа;
• 0,5 — 0,8% марганца;
• 0,17 — 0,37% кремния;
• не более 0,3% меди;
• не более 0,3% никеля;
• не более 0,035% фосфора;
• не более 0,035% серы.

Физические характеристики

Почти все физические свойства металлов прямо или обратно пропорционально зависят от температуры. Такие показатели, как удельное сопротивление, коэффициент линейного расширения и удельная теплоемкость возрастают с ростом температуры, а плотность стали, ее модуль упругости и коэффициент теплопроводности, наоборот, падают при увеличении температуры.

Еще одна физическая характеристика, называемая массой, не зависит практически ни от чего. Образец можно подвергать термической обработке, охлаждать, обрабатывать, придавать ему различную форму, а масса при этом будет оставаться величиной неизменной.

Физические показатели всех известных марок отечественных сталей и сплавов, в том числе и описываемой марки, сведены в таблицы и размещены в справочниках по металловедению.

Влияние термической обработки на качество

Сталь в исходном состоянии представляет собой довольно пластичную массу и поддается обработке путём деформирования. Ее можно ковать, штамповать, вальцевать.

Для изменения механических свойств и достижения необходимых качеств применяется термическая обработка металла. Суть термической или тепловой обработки заключается в применении совокупности операций по нагреву, выдержке и охлаждению твердых металлических сплавов. В результате такой обработки сплав изменяет свою внутреннюю структуру и приобретает определенные, необходимые производителю и потребителю, свойства.

Критические точки

Критические точки — это температуры, при которых изменяется структура стали и ее фазовое состояние. Вычислены в 1868 году русским металлургом и изобретателем Дмитрием Константиновичем Черновым, поэтому иногда их называют точками Чернова.

Обозначают такие точки буквой А. Нижняя точка А1 соответствует температуре, при которой аустенит превращается в перлит при охлаждении или перлит в аустенит при нагреве. Точка А3 — верхняя критическая точка, соответствующая температуре, при которой начинается выделение феррита при охлаждении или заканчивается его растворение при нагреве.

Рисунок 1

Таким образом, при температурах ниже 591 °С в азотированном слое будут располагаться следующие фазы (от поверхности к сердцевине

): &#949 — &#947′ — &#945

При температурах выше 591 °С в начале азотирования также будет образовываться &#945-фаза, но при дальнейшем повышении концентрации азота появится азотистый аустенит (&#947-фаза). При наступлении предельного насыщения аустенита азотом будут появляться нитриды, представляющие собой &#947′ и &#949 фазы. Таким образом, при температурах выше 591 °С в азотированном слое будут располагаться следующие фазы (от поверхности к сердцевине

): &#949 — &#947′ — &#947 — &#945.

Для азотирования используются как углеродистые, так и легированные с концентрацией углерода 0,3…0,5 %. Наибольшее распространение получили стали, легированные такими элементами, как хром, алюминий, молибден. Эти стали называются нитраллоями

. При азотировании таких сталей в их поверхностном слое образуются нитриды хрома, молибдена и алюминия, которые, выделяясь в дисперсном виде, препятствуют движениюдислокаций , что, в свою очередь, способствует повышению твердости и износостойкости. Кроме того, молибден способствует устранению явления отпускной хрупкости, возникающей в результате медленного охлаждения после азотирования.

Например, если твёрдость азотированного слоя у углеродистых сталей составляет HV 200-250, у легированных сталей — HV 600-800, то у нитраллоев твердость может доходить до HV 1200 и выше.

Закалка стали 40Х

При сильном нагреве практически все материалы изменяют свои физические характеристики. В некоторых случаях нагрев проводится целенаправленно, так как подобным образом можно улучшить некоторые эксплуатационные качества, к примеру, твердость. Термическая обработка на протяжении многих лет используется для повышения твердости поверхности стали.

Выполнять закалку следует с учетом особенностей металла, так как технология повышения твердости поверхности создается на основании состава материала. В некоторых случаях провести закалку можно в домашних условиях, но стоит учитывать, что сталь относиться к труднообрабатываемым материалам и для придания пластичности нужно проводить сильный нагрев до высоких температур при помощи определенного оборудования.

В данном случае рассмотрим особенности нагрева стали 40Х для повышения пластичности и проведения закалки или отпуска.

Круг из стали 40Х

Сталь 40Х

Как ранее было отмечено, для правильного проведения закалки и отпуска стали следует учитывать ее состав и многие другие особенности. Выбрать правильно режимы термической обработки можно с учетом следующей информации:

1. Рассматриваемая сталь относится к конструкционной легированной группе. Легированная группа характеризуется содержанием большого количества примесей, которые определяют изменение эксплуатационных качеств, в том числе твердости.
2. Используется в промышленности при создании валов, осей, штоков, оправок, реек, болтов, втулок, шестерней и других деталей.
3. Показатель твердости до проведения термической обработки HB 10-1 = 217 Мпа.
4. Температура критических точек определяет момент, при котором сталь 40Х начинает терять свои качества из-за термической обработки: c1= 743 , Ac3(Acm) = 815 , Ar3(Arcm) = 730, Ar1 = 693.
5. При температуре отпуска 200 °С HB = 552.

Расшифровка стали 40Х говорит о том, что в составе материала находится 0,40% углерода и 1,5% хрома.

Скачать ГОСТ 4543-71 «Прокат из легированной конструкционной стали 40Х»

Аналоги стали и область применения

4Х13 — старое название. Существуют зарубежные аналоги, отличающиеся чистотой сплава, отсутствием или наличием примесей.

Зарубежные аналоги разных поставщиков: американские AISI420, японские SUS420J2, французские X40Cr14, английские 420S45, итальянские X40Cr14, испанские F.3404, китайские 4C13, польские 4h23, чешские 17024. Все аналоги имеют похожие характеристики.

Область применения:

1. Мерительный инструмент.
2. Режущий инструмент.
3. Предметы домашнего обихода.
4. Медицинские инструменты.
5. Валы.
6. Пружины.
7. Подшипники.
8. Мерительные приспособления для ковочного производства.
9. Детали компрессорных установок.
10. Режущие ножи аппаратов для горячей штамповки.

Это интересно: Сталь 45 — характеристики, свойства, применение

Производство стали марки 40х

Этапы:

1. Подготовка и плавка шихты. Нагревание жидкого металла в специальной ванне. На этом этапе происходит окисление железа, образуется его оксид. Одновременно с этим окисляются основные примеси — фосфор, марганец, кремний. Одна из главных задач этапа — удаление фосфора из состава. Для снижения его процентного содержания нужна небольшая температура ванны со шлаком, металлом. В ней должно содержаться определенное количество оксида железа.
2. Кипение металлической ванны. Температура повышается постепенно. Если нагрев будет происходить быстро, начнется окисление углерода. На этом этапе снижается содержание серы в сплаве.
3. Раскисление стали. Выполняется двумя способами. Первый — диффузионный. Осуществляется с помощью шлака. На его поверхность погружается измельченный алюминий, ферросилиций, ферромарганец. С помощью раскислителей оксид железа восстанавливается, его процентное содержание в сплаве уменьшается. Второй способ — осаждение. В жидкую сталь вводятся растворимые раскислители — алюминий, ферросилиций, ферромарганец. Железо восстанавливается, образуются сторонние оксиды, которые уходят в шлак.

Последний этап производства — легирование стали. В расплавленный металл вводятся определенные компоненты, которые нужны для изменения его технических характеристик.

Стальной медальон для кошки (Фото: Instagram / gravceh)

Характеристики

К числу характеристик стали 40х относят:

• твёрдость;
• плотность;
• предел текучести/прочности;
• ударную вязкость и пр.

Твердость

Твёрдость стали (hb – hrc) может выражаться в разных числовых значениях, в зависимости от шкалы измерения:

• По Роквеллу — методика основана на измерении глубины проникновения индентора (твёрдого наконечника) в исследуемый материал. Твёрдость по этой шкале составляет 217 МПа.
• По Бринеллю — индентор вдавливают в образец металла в течение 2-8 секунд (нагрузка — плавно нарастающая) и измеряют диаметр получившегося отпечатка. В качестве инденторов применяют шарики из прочных сплавов диаметром от 1 до 10 мм. Твёрдость стали 40х по Бринеллю равна 187 МПа.
• В состоянии плавки — твёрдость в период плавления колеблется в пределах 18 МПа.

Обратите внимание! Чем твёрже сталь, тем меньшей прочностью она обладает. В первом случае её невозможно (или сложно) чем-либо поцарапать, во втором — она способна повредиться даже от лёгкого удара (это и есть недостаточная прочность)

Плотность

Плотность стали 40х равна 7820 кг/м³. Плотность вещества является постоянной величиной, и измеряется при помощи гидростатического метода — образец взвешивают в воздухе, а потом в воде, и вычисляют его плотность (отношение массы тела к объёму). Жидкость, используемая в качестве измерения, должна хорошо смачивать материал, но при этом не вступать с ним в реакцию. Поэтому для взвешивания применяют дистиллированную воду.

Марка

Данная марка подразумевает содержание в стали 0,40% углерода и около 1,5% хрома.

Возможные заменители — 45Х, 38ХА, 40ХС и др. Класс: конструкционная легированная. Вид и состояние поставки:

• сортовой прокат (в т. ч. фасонный);
• пруток и серебрянка;
• лист толстый;
• трубы и т. д.

Термин «конструкционная» указывает на то, что металл используется для изготовления различных конструкций, механизмов и деталей, например, в сфере строительства и машиностроения.

Предел прочности

Под пределом прочности понимают такое механическое напряжение, выше которого материал разрушается или деформируется. Максимальная прочность стали в момент сгиба составляет 509 МПа, а при временном сопротивлении — 960 МПа.

Этот показатель измеряется с помощью испытаний на растяжение и деформацию. При этом устанавливают не только предел прочности, но и удлинение, временное сопротивление и др.

Свариваемость

	Без ограничений	Ограниченная	Трудно свариваемая
Подогрев	нет	до 100–1200С	200–3000С
Термообработка	нет	есть	отжиг

Предел текучести

Физический предел текучести — это значение напряжения, при котором деформация испытываемого материала увеличивается без дополнительной нагрузки. Предел текучести стали 40х равен 785 Н/мм2. На конечный результат влияют различные факторы:

• толщина металла;
• режим термообработки;
• наличие примесей в составе продукта;
• дефекты кристаллической решётки и т. д.

Прочность

Прочность — это стойкость металла к воздействию внешних нагрузок. Чтобы узнать, какая прочность стали, проводят испытания на специальных машинах с разной мощностью. Последние состоят из нагружающего механизма, создающего усилие, и бывают механическими и гидравлическими.

Сталь 40х обладает высокой прочностью — 271 МПа. Также она способна сохранять структуру при больших нагрузках.

Предел выносливости

σ-1, МПА	J-1, мПа	n	Состояние стали
363	240	106	σв=690 МПа
470	106	σв=690 МПа
509	5*106	σ0,2=690 МПа, σв=690 МПа
333	σв=690 МПа
372	Закалка 860 °С, масло, отпуск 550 °С

Ударная вязкость

Ударная вязкость данной марки составляет 400 – 850 кДж/кв. м. Предел прочности на разрыв равен 980 Н/м2. Под ударной вязкостью понимают способность металла поглощать механическую энергию, образующуюся в процессе разрушения и деформации.

Прокаливаемость стали по ГОСТ 4543-71

Расстояние от торца, мм	Примечание
1,5	4,5	6	7,5	10,5	13,5	16,5	19,5	24	30	Закалка 860 °С
20,5-60,5	48-59	45-57,5	39,5-57	35-53,5	31,5-50,5	28,5-46	27-42,5	24,5-39,5	22-37,5	Твердость для полос прокаливаемости, HRC

Резка

Исходные данные	Обрабатываемость резанием Ku
Состояние	HB, МПа	sB, МПа	твердый сплав	быстрорежущая сталь
горячекатаное	163–168	620	1,2	0,95

Аналоги и номенклатура

Марку стали 40Х можно заменить отечественными аналогами:

• 45Х;
• 38ХА;
• 40ХН;
• 40ХС;
• 40ХФ;
• 40ХР.

Зарубежные аналоги имеют другую маркировку, однако составы этих сплавов приблизительно совпадают:

• G51400 и H51350 – Соединенные Штаты;
• 37Cr4, 41Cr4, 41CrS4 – Германия;
• 35Cr, 38CrA, 40Cr и 40CrA – КНР;
• SCr435, SCr440 – Япония;
• 37Cr4, 41Cr4 – Франция;
• 36CrMn4 – Италия;
• 2245 – Швеция;
• 14140 – Чехия.

Классификация конструкционных легированных сталей регламентируется ГОСТом 4543-71. В нем прописаны технические условия на разные виды проката. По характеристикам стали 40Х ГОСТ 4543-71 относит ее к классу хромистых сплавов и устанавливает:

• предельное содержание примесей, негативно влияющих на технологические свойства материала, например, серы и фосфора;
• режимы термообработки.

Сталь поставляется в виде:

• сортового проката по нескольким стандартам;
• калиброванного прутка;
• прутка шлифованного и серебрянки по ГОСТу 14955-77;
• толстого листа и полос;
• поковок, согласно ГОСТу 8479-70;
• труб и соединительных частей к ним.

Технические характеристики стали 14Х17Н2

Отечественные

Возможность замены на материал родственного состава должна анализироваться в каждом случае, универсального решения не существует.

Отечественные заменители:

1. 38ХА. Углерода — 0,38%, хрома — до 1,5%, «А» — обозначение сплава стандарта высокого качества;
2. 40ХН. Углерода — 0,40%, легирование 1,1%-м хромом и 1,5%-м никелем;
3. 40ХС. Количество углерода и хрома остается тем же, дополнительный легирующий элемент — кремний в концентрации 1,2-1,5%
4. 40ХФА. Углерод — 0,40%, легирующий элемент — ванадий 1,1%.«А» — железоуглеродный сплав высокого стандарта качества. Используется при температурах до +400°С

Применение: изготовление заготовок и конечных продуктов усиленной износостойкости (шестерней, опор, валов, осей), в т.ч. для предприятий по добыче газа и нефти (трубопроводы, корпуса).

Зарубежные аналоги Стали 40Х

США	Германия	Япония	Франция	Англия	Евросоюз	Италия	Бельгия	Испания
—	DIN,WNr	JIS	AFNOR	BS	EN	UNI	NBN	UNE
5135	1,7034	SCr435	37Cr4	37Cr4	1.7034	36CrMn4	37Cr4	37Cr4
5140	1,7035	SCr435H	38C4	41Cr4	1.7035	36CrMn5	41Cr4	38Cr4
5140H	1,7045	SCr440	38C4FF	530A36	1.7039	37Cr4	45C4	38Cr4DF
5140RH	37Cr4	SCr440H	41Cr4	530A40	37Cr4	38Cr4KB		41Cr4
G51350	41Cr4		42C4	530H36	37Cr4KD	38CrMn4KB		41Cr4DF
G51400	41CrS4		42C4TS	530H40	41Cr4	41Cr4		42Cr4
H51350	42Cr4			530M40	41Cr4KD	41Cr4KB		F.1201
H51400					41CrS4			F.1202
								F.1210
								F.1211
Китай	Швеция	Болгария	Венгрия	Польша	Румыния	Чехия	Австралия	Юж.Корея
GB	SS	BDS	MSZ	PN	STAS	CSN	AS	KS
35Cr	2245	37Cr4	37Cr4	38HA	40Cr10	14140	5132H	SCr435
38CrA		40Ch	41Cr4	40H	40Cr10q		5140	SCr435H
40Cr		41Cr4	Cr2Z					SCr440
40CrA			Cr3Z					SCr440H
40CrH
45Cr
45CrH
ML38CrA
ML40Cr

Условные обозначения

Механические свойства
σB	временное сопротивление разрыву (предел прочности при растяжении), МПа
σ0,2	предел текучести условный, МПа
σсж	предел прочности при сжатии, МПа
σсж0,2	предел текучести при сжатии, МПа
σ0,05	предел упругости, МПа
σизг	предел прочности при изгибе, МПа
σ-1	предел выносливости при испытании на изгиб с симметричным циклом нагружения, МПа
δ5 , δ4 , δ10	относительное удлинение после разрыва, %
ψ	относительное сужение, %
ν	относительный сдвиг, %
ε	относительная осадка при появлении первой трещины, %
τК	предел прочности при кручении, максимальное касательное напряжение, МПа
τ-1	предел выносливости при испытании на кручение с симметричным циклом нагружения, МПа
KCU и KCV	ударная вязкость, определенная на образце с концентраторами вида U и V, Дж/см2
HRCэ и HRB	твёрдость по Роквеллу (шкала C и B соответственно)
HB	твёрдость по Бринеллю
HV	твёрдость по Виккерсу
HSD	твёрдость по Шору
Физические свойства
E	модуль упругости нормальный, ГПа
G	модуль упругости при сдвиге кручением, ГПа
ρn	плотность, кг/м3
λ	коэффициент теплопроводности, Вт/(м∙°C)
ρ	удельное электросопротивление, Ом∙м
α	коэффициент линейного теплового расширения, 10-61/°С
с	удельная теплоёмкость, Дж/(кг∙°С)
