Штангенциркуль электронный цифровой

Виды штангенинструмента

Штангенциркули бывают разных видов, среди основных из них выделяют:

  • нониусный,
  • циферблатный,
  • электронный.

Не все понимают, какой прибор лучше использовать, электронный или простой (механический). Современные люди отдают предпочтение электронной технике, но многие остаются верны простой и надежной конструкции.

Нониусные устройства самые простые, включают линейку-штангу со шкалой по 1 мм. Сам нониус — подвижная часть с губками, линейкой и дополнительной шкалой для подсчета десятых и сотых миллиметра.

Циферблатные устройства подобны первым, но подвижная часть оснащена механическим циферблатом со стрелкой, которая показывает нужное значение. Пользоваться таким проще, глаза не устают, а время общей работы снижается.

Электронные приборы относятся к современному типу, они оснащены дисплеем и датчиками, при помощи которых выводятся нужные значения. Достоинством считается высокая точность и простота работы. Описанные виды часто используются в быту, но есть модели с дополнительными характеристиками и отличительным предназначением:

  • трубный — применяется для уточнения диаметра труб. Вместо губок устанавливается цилиндр, который вплотную прилегает к измеряемым элементам и помогает идеально определить размеры,
  • протекторный — используется для определения глубины протектора на шинах, часто применяется на СТО,
  • для тормозных дисков — обладает выступами на губках, при помощи которых улучшается плотность прилегания к разным деталям.

Кроме штангенциркуля, в продаже можно встретить подобные инструменты, но их суть отличается по внутреннему или внешнему замеру:

  • штангенрейсмас — используется для определения разметки детали, высоты. Конструктивно включает в себя штангу с мощным основанием, по ней ездит рамка с нониусом и креплением с губкой или разметкой,
  • штангенглубиномер — применяется для замера глубины, конструктивно состоит из ножек по бокам и штанги,
  • штангензубомер — применяется для замера зубов шестерных механизмов и реек. Конструктивно включает в себя 2 штанги, расположенные перпендикулярно, на одной есть губки.

Изучив все особенности, можно определить лучшие механические и электронные штангенциркули для дома или производства.

Недостатки оборудования

Работоспособность этой техники находится в зависимости от источника электропитания, что мешает в самое неподходящее время. Также цена приспособления гораздо больше, нежели у механического инструмента, что обуславливает преимущественно профессиональную сферу его применения. Устройство характеризуется высокой чувствительностью к падениям, вибрациям и механическим воздействиям, потому что эти факторы оказывают влияние на состояние электронного прибора для считывания данных. Сбои, связанные с программной средой, тоже могут привести к потере работоспособности.

Недостатки оборудования, как правило, относятся лишь к дешевым моделям китайского производства. Специалисты отмечают малую износостойкость, плохое качество и хрупкость материала. В некоторых ситуациях на дисплее могут случаться скачки показателей, а также неразбериха в сотых долях значений, потому для работы с таким прибором нужно иметь некоторую сноровку. Однако дорогостоящие и качественные штангенциркули лишены этих недостатков.

⑥ Protomer PTHT453

Рейтинг: 4.7 Цена: 245.61 руб. Перейти в магазин Нониус у штангенциркуля этой модели изготовлен из углеродного волокна. Крупные цифры и черный цвет суппорта (подвижной части) облегчают считывание показаний прибора. На суппорте кроме дисплея расположены кнопки включения, обнуления показаний и изменения систем (метрической на дюймовую и наоборот). Рядом с дисплеем находится отсек для батарейки.

С материалом, из которого изготовлен прибор, связан параметр, который редко оговаривают изготовители: максимальная скорость выполнения замеров. Это скорость, с которой можно перемещать суппорт относительно измерительной штанги. Она ограничена 1.5 м/сек.

Достоинства:

прибор легкий и прочный.

Недостатки:

  • невысокая точность (0.1 мм);
  • нет стопорного винта на суппорте;
  • в комплекте поставки отсутствует футляр и батарейка.

Купить на AliExpress.com

Подготовка к работе.

7.1. Ознакомиться перед началом работы с паспортом на штангенциркуль.

7.2. Протереть штангенциркуль, удалить смазку ветошью, смоченной в бензине (особенно тщательно с измерительных поверхностей), насухо протереть тканью.

7.3. При необходимости выполнить присоединения к используемой вычислительной технике.

7.4. Включить штангенциркуль при помощи кнопки «ОN-OFF».

7.5. Переключить режим измерения в требуемые единицы «Милли-метры-дюймы» кнопкой «mm-in»

7.6. Установка нуля осуществляется кнопкой «ZERO».

7.7. Перед началом работы убедиться в наличии/пригодности элемента питания и заменить в случае необходимости.

Принцип работы

Принцип работы любого штангенциркуля основан на совпадении нужных меток шкалы на стационарной и выдвижной частях. Но у цифрового устройства есть свои особенности. Здесь используют емкостную матрицу с кодировщиком. Проще говоря, в схеме работает пара простых конденсаторов, включённых один через другой, а верхняя пластина каждого из них – общий вывод. Чтобы создать емкостное сочетание, применяется несколько обкладок конденсаторов.

Такая система обладает чувствительной реакцией на движение датчика. Вращающейся частью в данной системе является ползунок. Неподвижная часть помещена в стальную линейку. Цифровой блок с ползунком закреплен на перемещающейся части штангенциркуля. При раздвигании губок штангенциркуля не просто сдвигается подвижная часть, а вращается ползунок, оттаскивающий её в нужную сторону.

В микросхеме долговременной памяти, или ПЗУ, «сидит» микропрограмма, загружающаяся в процессор при каждом включении цифрового модуля и организующая его работу. Она интерпретирует данные, принятые с датчика штангенциркуля через АЦП, в показания, и выводит их на дисплей.

ТЕХНОЛОГИЯ

§ 17. Измерение размеров деталей с помощью штангенциркуля

При изготовлении деталей из тонколистового металла и проволоки можно воспользоваться простейшими контрольно-измерительными инструментами: линейкой, слесарным угольником и др. Для измерения и контроля деталей с большей точностью применяют штангенциркули. Они предназначены для измерения наружных и внутренних размеров деталей и глубины отверстий, пазов, канавок. Штангенциркули бывают разных типов и отличаются пределами и точностью измерения.

На рисунке 63 показан штангенциркуль ШЦ-1 с пределами измерения от 0 до 125 мм и точностью — 0,1 мм. Он состоит из штанги 1, имеющей шкалу 6 с миллиметровыми делениями. По штанге перемещается подвижная рамка 4, которая может быть закреплена в нужном положении зажимным винтом 3. К рамке прикреплён глубиномер 5.

Рис. 63. Штангенциркуль ШЦ-1: 1 — штанга; 2 — губки для внутренних измерений: 3 — зажимный винт для фиксации рамки; 4 — подвижная рамка; 5 — глубиномер; 6 — шкала штанги; 7 — нониус; 8 — губки для наружных измерений; 9 — измеряемые детали

Нижние губки 8 служат для измерения наружных размеров, верхние 2 — для измерения внутренних размеров. Глубиномером измеряют глубину пазов и отверстий.

Каким же образом удаётся измерять десятые доли миллиметра, если шкала штангенциркуля имеет миллиметровые деления? Для этой цели служит вспомогательная шкала, называемая нониусом 7. Длина нониуса 19 мм. Нониус поделён на 10 равных частей, следовательно, цена каждого деления равна 1,9 мм.

При сомкнутых губках нулевые штрихи шкалы штанги и нониуса совпадают (рис. 64), а десятый штрих нониуса совмещается с девятнадцатым штрихом миллиметровой шкалы.

Рис. 64. Шкала штанги и нониус

Обратите внимание на то, что первый штрих нониуса не доходит до второго штриха шкалы штанги ровно на 0,1 мм (2 – 1,9 = 0,1). Это и позволяет производить замеры с точностью до 0,1 мм

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале штанги до нулевого штриха нониуса. Десятые доли миллиметра — по шкале нониуса от нулевой отметки до того штриха нониуса, который совпадает с каким-либо штрихом миллиметровой шкалы (рис. 65).

Рис. 65. Примеры измерения штангенциркулем. Положение шкалы штанги и нониуса при измерении размерон: а — 0,4 мм; 6 — 6,9 мм; в — 34,3 мм

Помните! Штангенциркуль — это дорогостоящий измерительный инструмент, требующий бережного обращения.

Правила обращения со штангенциркулем

Перед началом работы протереть штангенциркуль чистой тканью, удалив смазку и пыль

Нельзя очищать инструмент шлифовальной шкуркой или ножом.

Нельзя класть инструмент на нагревательные приборы.

Измерять можно только чистые детали без задиров, заусенцев, царапин.

Губки штангенциркуля имеют острые концы, поэтому при измерении нужно соблюдать осторожность.

Не допускать перекоса губок штангенциркуля. Фиксировать их положение зажимным винтом.

При чтении показаний на измерительных шкалах держать штангенциркуль прямо перед глазами.

На предприятиях штангенциркуль является одним из основных измерительных инструментов. Им пользуются рабочие различных специальностей и контролёры станочных и слесарных работ. В настоящее время всё чаще применяют штангенциркули с цифровыми индикаторами (на батарейках), позволяющие измерять детали с точностью до 0,01 мм.

Знакомимся с профессиями

Контролёр отдела технического контроля (ОТК) — специалист, который на предприятии отвечает за качество выпускаемых деталей. Он следит за тем. чтобы изготовленные детали в точности соответствовали чертежам. Это очень ответственная работа, так как если в изделие попадёт бракованная деталь, не соответствующая чертежу, то изделие быстро выйдет из строя. Контролёры ОТК должны знать правила настройки и регулирования контрольно-измерительных инструментов и приборов, методы проверки качества поверхностей, правила приёмки деталей и т. д.

Лабораторно-практическая работа № 17

Измерение размеров деталей штангенциркулем

  1. Выполните в рабочей тетради эскиз выданного учителем ступенчатого валика (рис. 66).

  2. Измерьте каждый размер валика штангенциркулем и запишите результаты в миллиметрах в таблицу.
  1. Проставьте полученные размеры на эскизе, выполненном в рабочей тетради.

Рис. 66. Эскиз детали «ступенчатый валик» (к пп. 1-3)

Проверяем свои знания

  1. Из каких основных частей состоит штангенциркуль?

  2. Сколько измерительных шкал имеет штангенциркуль?

  3. Какие измерения можно выполнять с помощью штангенциркуля?

  4. Во сколько раз точность измерения штангенциркулем превышает точность измерения линейкой?

  5. Как по штангенциркулю производят отсчёт целых и десятых долей миллиметра?

Преимущества

  • Высокая точность. Электронный штангенциркуль можно отнести к высокоточным измерительным приборам, которые работают с минимальной погрешностью. Исключен человеческий фактор. А именно, риск ошибиться в расчетах.
  • Простое управление. Для работы с механическим штангенциркулем требуются определенные навыки. Пользоваться цифровым инструментом намного проще и удобнее.
  • Скорость работы. Вы экономите время на расчетах. Электронный прибор выводит готовые данные на дисплей. Вы только фиксируете и пользуетесь полученными данными.
  • Обнуление в любой точке. В отличие от обычного штангенциркуля, ШЦЦ можно обнулять в любой точке измерений.
  • Подключение к внешним электронным устройствам. Многие модели цифровых штангенциркулей предусматривают возможность подключения к ноутбуку или компьютеру. Результаты измерений можно передавать беспроводным путем, сохранять, выводить на монитор.

Области применения инструмента

Электронный штангенциркуль используется для получения внутренних и внешних размеров элементов. А в том случае, если прибор оснащен глубиномером, то с его помощью можно измерять и глубину целого ряда отверстий. Как правило, диапазон измерений электронного штангенциркуля совпадает с параметрами механического собрата.

В них используется прямая методика измерения, которая позволяет получить предельно точные габариты изделия, зажатого в деталь. Для измерения прибор оснащен сразу тремя системами контроля:

  • Первая — специальные губки, позволяющие определять наружные размеры рассматриваемой детали. При измерениях они ее зажимают, надежно фиксируя, а цифровой дисплей отображает соответствующее значение.
  • Вторая система — губки, предназначенные для измерения размеров внутри элемента. Их измерительные плоскости расположены в другом направлении, а при работе их нужно максимально развести.
  • К третьей системе относится глубиномер, представляющий собой металлический стержень.

Следует отметить и то, что каждая из систем двигается одновременно с остальными. Производство этих изделий регламентировано стандартом ГОСТ 166–89 .

Современные электронные штангенциркули обладают защитой не только от влаги, но и от пыли. Кроме того, они не проводят через свою конструкцию электрический ток. На рынке даже встречаются приспособления для левшей.

Сфера применения

Сферу применения всех штангенциркулей, включая цифровые модели, очень сложно четко ограничить. Это действительно универсальный измерительный прибор, востребованный во множестве отраслях.

Штангенциркуль необходим везде, где есть потребность проводить высокоточные измерения внутренних и внешних диаметров, расстояний между двумя деталями, глубины отверстий и высоты выступов.

Электронные штангенциркули широко применяют на инструментальных производствах, в машиностроении, в сфере строительства и ремонта, в токарном деле, в цехах и мастерских разной направленности. И это вовсе не значит, что область использования электронных штангенциркулей ограничивается профессиональной сферой. Цифровой штангенциркуль намного проще в эксплуатации по сравнению с механическими приборами. Измерения этим современным инструментом сможет провести любой мастер, минимально знакомый с принципом работы штангенциркуля. Нет необходимости самостоятельно осуществлять расчеты – данные измерений выводятся на дисплей. По этой причине электронные штангенциркули активно применяют в быту при выполнении мелких ремонтных работ, в домашних «любительских» мастерских и гаражах.

Практически все электронные штангенциркули оснащены защитой от пыли и влаги, поэтому их можно применять в сложных производственных условиях. Есть диэлектрические модели, предназначенные для электромонтажных работ. В предложении производителей можно даже встретить специальные штангенциркули для левшей.

Новое поколение известного инструмента

Работа электронного штангенциркуля 150 связана с измерением самых разных величин. При этом многие самые новые модели могут выводить показания в миллиметрах и дюймах, что значительно облегчает применение ШЦЦ. Некоторые самые новые модели имеют встроеную память, в которой штангенциркуль электронный хранит измеренные показания. По существу, штангенциркуль с электронным индикатором обладает качествами, которые дают возможность применять его в любой области жизнедеятельности, где необходимо проводить точные обмеры с отклонением в пару десятков или сотен миллиметра. Штангенциркуль электронный глубиномером – модель, которая немного выделяется от обычного ШЦЦ 200 или МКЦ. Глубиномером также получил широкое использование в различных производственных сферах.

Положительных качеств, которыми обладаю штангенциркули с цифровым индикатором, очень много. Ключевым можно назвать еще один момент:

  1. обыкновенный штангенциркуль на 150 мм имел две рейки и линейку с делениями;
  2. для определения размера очень точно необходимо было провести довольно непростые вычисления.

ШЦЦ-1 0-150 -0,01мм

Электронный штангенциркуль 150 мм собственными силами проводит эти вычисления и выводит на экран, что выполняет устройство очень простым в использовании.

Как и обыкновенные модели, ШЦЦ или МКЦ 25 0.001 могут иметь очень много самых разных модификаций. При этом напомним, что классификацию проводят о виду механических компонентов и работе электронного блока. Примером можно назвать приведенную ниже классификацию ШЦЦ 200:

  1. одностороннее или двухстороннее расположение губок;
  2. вид самих губок: узкие, острые, с оригинальной формой;
  3. наличие линейки для изменения глубины – признак того, что прибор для измерений штангенглубиномер;
  4. может значительно изменятся вид рамки микрометрической подачи.

Другой значительной классификацией можно назвать то, что бывает штангенциркуль электронный 200 мм и штангенциркуль электронный 300 мм – классификация проходит по самому большому измеряемому размеру. Чем больше штангенциркуль с электронным табло, тем он дороже, но и область использования больше. Напомним, что самый большой измеряемый размер ШЦЦ не определяет его точность. Все нормы, по которой должен выполняется электронный штангенциркуль, указывают в ГОСТ 166-89. В нем указаны нормы, качающиеся обыкновенного прибора для измерений, например, погрешность, однако они применимы и к рассматриваемому случаю. ГОСТ 166-89 создан был уже давно, но данная система стандартизации применима на всех производствах.

https://youtube.com/watch?v=hQdxAoKbYqw

Штангенциркуль электронный 250 мм имеет защиту от воды, пыли, воздействия механики и делается из диэлектрического материала. Напомним, что есть штангенциркули с цифровым индикатором для левшей. Самая маленькая погрешность и простота в использовании определяет то, что применить рассматриваемый инструмент решают многие при наладке самых разных производственных линий.

Лучшие штангенциркули длиной 150 мм

Измерительные устройства такой длины хорошо подходят для проведения внешних и внутренних замеров в производстве или ремонте небольших устройств, деталей. Они отлично подойдут также в качестве бытового помощника, который полезно иметь в каждой квартире. Именно в данной категории представлено наибольшее число моделей. Есть и самые простые ручные, а есть и высокоточные электронные штангенциркули 150 мм. Из 30-40 моделей в лидеры вышли четыре.

Калиброн ШЦЦ-I 0-150 0.01

Электронный штангенциркуль с глубиномером Калиброн ШЦЦ-l 0-150 0.001 отлично подходит для проведения измерений предметов с уступами и отверстиями. Можно проводить внутренние и внешние замеры. Устройство относится к первому классу точности и внесено в Госреестр. Упакован в кейс. Губки для внутренних измерений имеют длину 16,5 мм, для внешних — 40 мм. Дисплей работает от батареек CR2032.

Достоинства

  • Высокий класс верности;
  • Качественная сборка;
  • Удобство использования;
  • Хороший кейс для хранения и транспортировки.

Недостатки

Не самая низкая цена.

Несмотря на то, что этот прибор достаточно дорогой, он оправдывает свою цену. Пользователь характеризуют его как долговечный и удобный. За это многие готовы платить соответствующую цену. Цифровой штангенциркуль Калиброн покупают один раз и на долгое время.

Topex 31C627

Нониусный штангенциркуль механического типа Topex 31C627 — это прибор первого класса точности. Максимальная длина измерительной шкалы составляется 150 мм. На подвижную рамку нанесена шкала нониуса, которая помогает как можно точнее проводить замеры и минимизировать погрешности. Материал измерительного прибора — нержавеющая сталь. Это позволяет смело использовать Topex 31C627 в работе с твёрдыми предметами.

Достоинства

  • Точность показаний;
  • Простота использования;
  • Долговечный материал, из которого изготовлен прибор;
  • Чёткая шкала.

Недостатки

Весьма высокая стоимость устройства.

Люди, которые приобрели этот измеритель говорят о его приятном и удобном использовании.

Зубр 34463-150

Эта модель предназначена для проведения внутренних и наружных замеров, а также глубинных. Для повышения точности получения данных устройство оснащено цифровым отсчётным дисплеем. Прибор изготовлен по ГОСТу из нержавеющей стали. Это обеспечивает долговечность измерительному прибору.

Достоинства

  • Крепкие материалы;
  • Надежная сборка;
  • Высокая точность измерений;
  • Яркая, хорошо читаемая метрическая шкала;
  • Качественный футляр для транспортировки.

Недостатки

Высокая цена.

Зубр 34463-150 пользуется очень большим спросом среди профессионалов. По их отзывам они полностью довольны точностью работы прибора, его устойчивостью к внешним воздействиям, футляром. Удобным считают и то, что через пять минут бездействия цифровое табло само отключается. Это экономит батарейки.

Stayer Professional

Компания Stayer создала профессиональный измеритель, который абсолютно надёжен и точен. Спектр применения: внутренние, наружные и глубинные измерения. Точность результата — 0,1 мм. Результаты измерений моментально отображаются на цифровом дисплее. Экран достаточно большой, хорошо читаемый.

Достоинства

  • Удобство проведения работ по замерам;
  • Отличная точность;
  • Прочные материалы;
  • Низкая цена.

Недостатки

Не самый надёжный футляр для хранения.

Этот измеритель отлично подойдёт как дежурный домашний вариант, при этом современный и с цифровым экраном. Цена этому способствует. От тех, кто регулярно пользуется измерительным устройством Stayer, к его долговечности претензий, как правило, нет.


13 хороших плиткорезов по отзывам покупателей

Преимущества

  • Высокая точность. Электронный штангенциркуль можно отнести к высокоточным измерительным приборам, которые работают с минимальной погрешностью. Исключен человеческий фактор. А именно, риск ошибиться в расчетах.
  • Простое управление. Для работы с механическим штангенциркулем требуются определенные навыки. Пользоваться цифровым инструментом намного проще и удобнее.
  • Скорость работы. Вы экономите время на расчетах. Электронный прибор выводит готовые данные на дисплей. Вы только фиксируете и пользуетесь полученными данными.
  • Обнуление в любой точке. В отличие от обычного штангенциркуля, ШЦЦ можно обнулять в любой точке измерений.
  • Подключение к внешним электронным устройствам. Многие модели цифровых штангенциркулей предусматривают возможность подключения к ноутбуку или компьютеру. Результаты измерений можно передавать беспроводным путем, сохранять, выводить на монитор.

Какой электронный штангенциркуль лучше выбрать?

Приобретая такой инструмент, важно понимать задачи, которые в будущем будут решаться с его помощью. Определяясь с тем, какой выбрать электронный штангенциркуль, нужно узнать основные характеристики устройства, которые указываются в прилагаемой инструкции:

  • диапазон измерений;
  • стоимость прибора;
  • погрешность полученных данных.

Внешний осмотр проводят по таким показателям:

  1. Вид . Устройство должно быть похоже на то, фото которого находится на сайте изготовителя. Номер на корпусе указывает на страну-производителя.
  2. Подвижная рамка . Должна быть выполнена из прочного материала: стали, сплава алюминия или титана.
  3. Губки . Поверхность должна быть отшлифована, наличие повреждений не допускается. При сведении дисплей должен показывать 0.
  4. Точность . Хороший электронный штангенциркуль наделен отличными показателями. Проверку проводят с помощью измерения предмета, параметры которого известны.
  5. Комплектность . Проводят проверку документов, паспорта о калибровке, пластикового кейса.

К полезному функционалу электронного штангенциркуля относят:

  • автоматическое вкл/выкл;
  • переключение единиц измерений;
  • получение относительных данных;
  • переключение режима;
  • вывод результатов на другое устройство.

Рейтинг электронных штангенциркулей

Среди всех предложенных на рынке моделей, профессионалы и потребители выделяют:

  1. ЗУБР ЭКСПЕРТ 34463-150 . Показывает измерения с точностью до 0,01 мм. Экран закрыт в металлическом корпусе. С помощью колесика можно работать одной рукой. Можно измерять предметы до 150 мм.

ADA INSTRUMENTS MECHANIC 150 PRO . Цифровой штангенциркуль с полностью металлическим корпусом. Измеряет предметы, размер которых достигает 150 мм. Благодаря ролику губки двигаются максимально плавно.

STAYER 34410-150 . Корпус собран из пластика. Измерения проводятся благодаря движению рычага под электронным блоком. Величина измерения до 150 мм.

KRAFTOOL 34460-200 . Отличается повышенной надежностью сборки. Может измерять величину предметов до 200 мм. Тонкие губки, позволяют использовать электронный штангенциркуль в труднодоступных местах.

NORGAU 040051020 . Самый лучший ШЦЦ, наделенный высокими показателями точности полученных данных. Подходит для деталей до 200 мм. Корпус дисплея защищен от влаги и пыли.

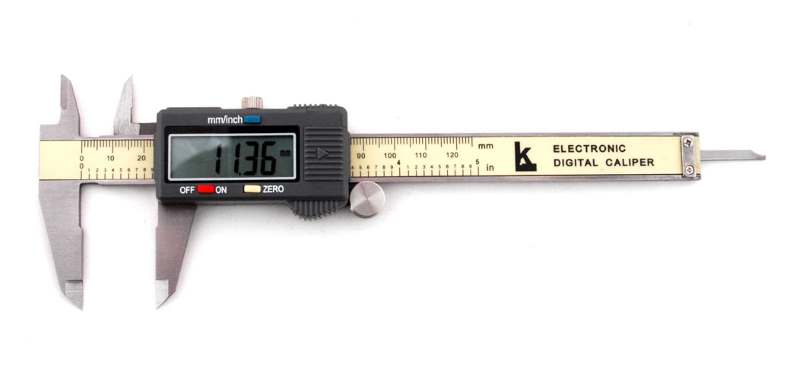

Устройство электронного штангенциркуля

У цифрового штангенциркуля, как и у механического, есть губки для определения наружных размеров, губки для определения внутренних размеров и глубиномер. Это три системы измерений, в которых работает любой штангенциркуль.

При работе с цифровым штангенциркулем не нужно тратить время на сложные расчеты. Все показания выводятся на цифровой дисплей, закрепленный на корпусе инструмента. Электронные элементы штангенциркуля нуждаются в питании. В качестве источника питания выступают обычные или аккумуляторные батареи.

На электронном блоке штангенциркуля расположены как минимум три кнопки – кнопка включения/выключения, кнопка переключения единиц измерения (миллиметры/дюймы) и кнопка сброса на ноль в любой точке измерения. Количество кнопок и функционал зависит от возможностей конкретной модели. В большинстве моделей предусмотрены также модули для беспроводной передачи данных на другие электронные устройства (например, на ПК).

Измерение наружных поверхностей

Если необходимо узнать величину наружной поверхности или простыми словами померять толщину предмета, то необходимо развести губки на необходимую величину, а затем поместить их между измеряемым элементом. Далее губки следует совместить, пока они плотно не соприкоснутся со стенками измеряемой детали, например, это может быть тормозной диск.

Губки должны расположиться строго параллельно поверхности заготовки. Далее можно посчитать получившееся значение. Если видимость шкалы низкая, тогда следует воспользоваться стопорным фиксатором, закрепив положение губок в соответствующем положении.

Деление на основной шкале (неподвижной части), которое совместится с нулевой риской шкалы на подвижной рамке — это показания в миллиметрах
С измерениями основных показаний проблем никаких не возникает, если только нулевая отметка (штрих) нониуса не останавливается между двумя значениями, например, 23 и 24 мм. В этом случае понадобится посчитать десятые доли измерений. Эти десятые доли мм также подсчитываются, и если нулевое значение нониуса показывает конкретное значение, например, 23 или 24 мм
Чтобы посчитать десятые доли мм штангенциркулем, следует на нониусной шкале найти штрих, который совпадает с отметкой на основной измерительной шкале

Причем здесь очень важно найти отметки, которые совпадают (совмещены) точно. Совпадающее значение штриха на нониусной шкале — это и есть десятые доли миллиметров
Если на нониусной шкале совпадает несколько штрихов с основным, то учитывать необходимо именно то значение, которое находится ближе к нулевому показателю

Фото пример проведения измерений нониусным штангенциркулем показан ниже.

После измерений нужно правильно прочитать показания. К примеру, если нулевой штрих разместился между значением 26 и 27, тогда учитывается величина 26 мм. Далее выявляются десятые доли миллиметров. К примеру, штрихи совместились на значении 7 (нониусной шкалы), тогда получаем значение толщины детали, равное 26,7 мм. Как видно на фото выше, ничего сложно при работе с инструментом нет. Аналогичным образом производятся измерения внешних диаметров, например трубы, поршней, колец и т.п.

Какой штангенциркуль лучше выбрать

MITUTOYO ARMATURE FRONT

Материал изготовления нержавеющая сталь. На крупном дисплее хорошо видны цифры. Точность измерений 0,1 мм. На выбор предоставляется три модели с рабочим диапазоном: 0-150, 0-200, 0-300 мм.


Стоимость модели около 2,6 тыс. рублей

FUJIWARA FUJ-SXKC-01

По отзывам цифровой штангенциркуль является лучшим в своей категории по качеству сборки. Материалом изготовления использована нержавеющая сталь. Точность измерения 0,01 мм. Рабочий диапазон 0-150 мм.

Внимание! Класс защиты IP54 гарантирует водонепроницаемость корпуса, но под водой работать нельзя. Батарейный отсек негерметичный из-за отсутствия уплотнителей


Стоимость FUJIWARA FUJ-SXKC-01 около 2,8 тыс. рублей

WANHENDA DIGITAL METAL CALIPER

Лучший из недорогих электронных моделей штангенциркуль обладает точностью измерений 0,02 мм. Максимальная погрешность 0,01 мм позволяет использовать инструмент при профессиональных замерах. Подвижной механизм обладает мягким ходом.


Средняя цена WANHENDA DIGITAL METAL CALIPER 800 рублей, но она зависит от формы заказа: с кейсом или без него

KETOTEK VERNIER CALIPER

Еще один лучший по многочисленным отзывам электронный штангенциркуль с бюджетной ценой и точностью измерения 0,02 мм. Работает от батарейки LR44 напряжением 1,5 вольт. Качество сборки на высоте. Погрешность не превышает 0,01 мм. Материал изготовления нержавеющая сталь.


Средняя стоимость устройства 760 рублей, зависит от формы заказа: с чехлом или без него

XUELIEE T1269

Кроме цифровых устройств, на Алиэкспресс можно подобрать лучший механический штангенциркуль. Представленная модель отличается бюджетной ценой. Однако точность измерений достигает 0,01 мм. Рабочий диапазон 0-150 мм. Общая длина штангенциркуля 228 мм.


Материалом изготовления XUELIEE T1269 использован пластик, отсюда и низкая цена – 64 рубля

Проверка

Проверка штангенциркуля – важный аспект перед его покупкой. В домашних условиях получить технологии поверки, близкие к заводским, крайне сложно. Ознакомьтесь с данными из техпаспорта.

В нем не должно быть никаких неточностей и пропусков в описании устройства.

  1. При внешнем осмотре выполняется проверка целостности и чистоты «штангельного» механизма. Нечёткость в обозначениях, разметке и движении – признак плохого качества исполнения, не тратьте в этом случае своё время и деньги.
  2. Проверьте, «сидит» ли подвижная рамка на нуле в начальном положении (перед замерами).
  3. Удостоверьтесь, что при замере толщины, например, ровной доски или смартфона, свет не проходит сквозь линию соприкосновения. Если это не так – инструмент должен быть очищен от пыли и песчинок, посторонних частиц (если они обнаружены). Его губки при этом должны чётко соприкасаться, опять же, не пропуская света сквозь линию смыкания.

Если выбранная модель прошла проверку и устраивает вас по всем параметрам – можно остановиться на ней.

Устройство электронного штангенциркуля

Универсальный прибор, использующийся для измерения линейных размеров, имеет дисплей, на котором отображаются итоговые данные. Используют его, когда нужно определить точные параметры, небольших предметов, например, гаек, болтов и так далее. Такая техника при высокой стоимости – отличная альтернатива механическому инструменту. Основные элементы аналогичны с теми, что есть в обычных моделях, но при этом присутствует несколько дополнительных частей. Как устроен электронный штангенциркуль:

  • губки;
  • штанга;
  • движущаяся рамка;
  • ролик для изменения длины замера;
  • батарейка;
  • электронный дисплей;
  • кнопка вкл/выкл;
  • реле переключения единиц измерения.

Модификация электронного штангенциркуля

Как вы увидите из этой статьи, модификация электронного цифрового штангенциркуля очень простая процедура, но она должна быть выполнена аккуратно, чтобы не повредить инструмент. Конструкцией электронного штангенциркуля предусмотрены 4 специальных контакта. Эти контакты, например, можно использовать для подключения внешнего источника питания, контроля функций и т. д.

Назначение контактов следующее(слева на право): отрицательная клемма, данные, часы и положительная клемма.

Для активации скрытых опций электронного цифрового штангенциркуля необходимо соединить контакты 2 и 4 вместе.

Возможно разные электронные штангенциркули имеют некоторые различия, но в целом их модификация проводится аналогично.

Рейтинг лучших моделей

Широко известными производителями являются следующие фирмы:

  1. «Микротех» (Украина);
  2. Intertool, Miol, UKC, Vemer и Wenzhou Sanhe Measuring Instrument (Китай);
  3. Came To, Digital (Южная Корея).

Однако лучшие модели сегодня выстроились следующим образом (начиная с самого универсального).

Holex 412805 150 – штангенциркуль на 150 мм хода и интерфейсом microUSB для переноса данных на ПК, смартфон или планшет.

Yato на сегодня является рекордсменом по продажам таких устройств. У них высокое качество исполнения, точность замеров – 25 микрон. Гарантия – полгода. За 1,5 миллисекунд он произведёт замер. Подходит для людей с необходимостью высокоточных измерений. Эта польская модель отличается надёжностью, лучшая в плане повседневных задач, в которые входят такие замеры.

Fit Digital Caliper – устройства, имеющие непревзойдённое качество конструкции и электронного модуля, предельную чёткость и скорость работы на малых деталях. Слабое место – пластиковый корпус электронной части. Замеряет так же быстро, как и предыдущая модель, но точность достигает уже 10 мкм. Канадское изделие прекрасно сочетается по качеству со своей стоимостью и подходит для небольшого производства или в домашних условий.

IP67 Filetta серии 907 – прибор дает неизменно высокую точность. Можно произвести замер под водой, так как рассчитан на погружение длительностью до 20 минут. Имеет 300 мм хода.

КРИН ШЦЦ-1-125/150 0.01 обладает длиной до 250 мм, точность – до 10 мкм.

MATRIX 31611 – диапазон измерений до 200 мм, точность – как и у предыдущего. Снабжен глубиномером. Повышенное быстродействие (до 1,5 мс). Работает при температуре в 5-40 градусов.

Модели ШЦЦ-1/2/3 также содержат цифровое отсчётное устройство – их длина колеблется от 15 см до 1 м, они являются профессиональными устройствами.

«Ермак» MT-027 – диапазон измерений до 150 мм, та же точность – 0,01 мм.

Qstexpress 008 – родственная предыдущей модель, но имеет свой дизайн. Пластиковый корпус электронного модуля, точность – всего 0,1 мм, но подойдёт для нечастого применения. Запорный винт отсутствует. Быстродействие всё то же – 1,5 мс.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
