Станки для заточки сверл

Топ-2. Prostormer PTET1058

Рейтинг (2020): 4.85

Учтено 574 отзыва с ресурсов: АлиЭкспресс

• Номинация

  Самая популярная

  У этой электрической точилки для сверл уже 1250 заказов и почти 600 отзывов на АлиЭкспресс. В них пользователи сайта хвалят устройство и рекомендуют к покупке.

• Характеристики Средняя цена: 1912 руб.
• Мощность: 95 Вт
• Уровень шума: 64–75 дБ
• Скорость вращения: 1600 об/мин
• Диаметр шлифовального диска: 75 мм
• Подходит для сверл: 3–12 мм

Стационарная бытовая точилка, главный плюс которой заключается в низкой цене при неплохом уровне качества. PTET1058 не нуждается в дополнительных приспособлениях, требуется лишь подключить устройство к розетке, и оно будет готово к работе. Аппарат подходит для обработки большинства сверл благодаря увеличенному диаметру шлифовального диска. Основная претензия пользователей – сложность процесса заточки. В комплект с самой точилкой входит инструкция на английском языке, в интернете размещены и видеоуроки, но разобраться с тем, как правильно контролировать угол заточки сверла не так уж и просто. Те, кому удалось освоить тонкости процесса, отзываются об устройстве весьма положительно.

Плюсы и минусы

• Быстрое подключение без дополнительных устройств
• Большой диаметр шлифовального диска
• Оперативная заточка
• Прочный материал и качественная сборка

• Сложное управление и контроль угла заточки
• Не подойдет для самых маленьких сверл

Специфика заточки сверл с различной формой режущей части

Первым признаком, свидетельствующим о том, что сверло нуждается в заточке, является характерный скрип в начале его работы. Пренебречь данным показателем нельзя, потому как это может иметь дальнейшие негативные последствия:

• кромка сверла начнет крошиться;
• двигатель будет испытывать перегрузку;
• появятся заусенцы на обрабатываемой поверхности.

В первую очередь, способ заточки будет зависеть от формы режущей части сверла

Вопрос о том, как правильно заточить сверло, будет рассмотрен на примере спирального варианта. Способ заточки зависит от формы, которую необходимо придать режущей части. Вид заточки может быть следующим:

• одноплоскостным;
• двухплоскостным;
• цилиндрическим;
• коническим.

В ходе одноплоскостной заточки сверло просто приставляется параллельно к абразивному кругу, не перемещается. Таким простым способом можно затачивать сверла размером до 3 мм. Двухплоскостная заточка выполняется подобным образом.

Несколько сложнее производится коническая заточка. Сверло следует взять двумя руками: левой – ближе к конусной рабочей части, правой – за хвостовик. Прижимать инструмент нужно к торцевой части шлифовального круга режущей кромкой и задней плоскостью. Правой рукой следует покачивать сверло. Подобным способом выполняется и цилиндрическая заточка.

Заточка сверла конической формы производится с торцевой стороны шлифовального круга

Полезный совет! Если действия осуществляются впервые, перед тем как точить сверла, пригодные для применения, лучше проделать тестовую обработку на отработанном инструменте.

Как заточить сверло правильно: возможные ошибки и их предупреждение

Несмотря на большое количество информации о том, как точить сверла по металлу, даже имея достаточные теоретические, а иногда и практические знания, многие допускают ряд ошибок. Предсказать последствия нетрудно: при обточке крошится режущая кромка, инструмент перегревается, рез имеет погрешности размеров, возможны шероховатости и неровности на обработанных поверхностях.

К типичным ошибкам при заточке сверл относятся следующие отклонения от нормы:

1. Разная длина режущих кромок. Центр сверления является смещенным относительно оси инструмента. Заточенное таким образом сверло будет испытывать биение, попасть точно в центр станет крайне затруднительным. Чаще всего такие сверла в процессе работы ломаются.
2. Асимметричность углов при точно выставленном центре. После такой обработки у инструмента останется рабочей только одна режущая кромка. Сверло будет нагреваться, а выполненное им отверстие приобретет диаметр больше, чем у инструмента.

Ошибки при заточке сверл допускают не только новички, но иногда даже профессионалы

Перечисленные выше ошибки более всего являются следствием неправильно разработанного точильного устройства. И здесь снова стоит вернуться к чертежам. Приспособление для заточки сверл своими руками должно иметь функциональный держатель угла заточки. Его применение обеспечит правильное выполнение обработки режущих поверхностей.

Показатели величины углов заточки сверл по металлу

Независимо от того, на каком устройстве выполняется заточка, процесс должен быть контролируемым. В данном плане наиболее совершенные станки с электронным управлением. Возможность регулировки на электромеханических устройствах также позволяет качественно выполнить обработку.

Очень важным показателем является величина угла заточки. Она неодинакова у разных материалов, так как последние отличаются уровнем плотности и спецификой структуры.

Таблица, содержащая информацию о правильных углах заточки сверл:

Обрабатываемый материал	Угол заточки
Сталь, чугун, бронза твердосплавная	115-120°
Бронза мягкая, латунные сплавы	125-135°
Медь красная	125°
Алюминий и мягкие сплавы на его основе	135°
Гранит, керамика	135°
Древесина любых пород	135°
Магний и сплавы на его основе	85°
Силумин	90-100°
Пластик, текстолит	90-100°

Контролировать правильность заточки сверл удобно при помощи шаблонов.

Помогающие устройства

Теперь пришло время сделать приспособление для заточки сверл. Оно подойдет 2 типам мастеров:

Новички, у которых не получается ровно держать подходящий наклон. Из-за этого кромка получается неровной и эффективность сверления снижается. Иногда сверло начинает работать еще хуже, чем до этого, а это снижает скорость работы. Приспособы будут полезны мастерам, которым приходится постоянно сидеть за наждаком. В этих случаях самодельные приспособления для заточки сверл — необходимость.

Приспособа на гравер и электродрель

Элементарное устройство для заточки сверла, которое весьма просто сделать, так как состоит оно всего из

1. Корпус. Обычно он цельнолитой и сделан из пластика. В нем есть кольцо, которое фиксируется на цанге гравера и втулка с углом в 60 градусов. Сверло входит туда с упором, поэтому смещения не происходит.
2. Маленький шлифовальный круг. Он стачивает часть металла.

Если нет гравера, есть приспособления для заточки сверл по металлу на дрель. Для них понадобится:

1. Круглая труба на 50 миллиметров. Подойдет даже пластиковая сантехническая труба и заглушка к ней.
2. Шлифовальный конус или фреза с наклоном в 60о.

В заглушке нужно насверлить дюз по окружности.

На основе гаек

Специфическое самодельное приспособление для заточки сверл своими руками, которое все же подойдет новичкам. Здесь понадобится сварочный аппарат, так как монолитный корпус долговечнее.

Чтобы сделать инструмент для заточки, действуйте по плану:

1. Понадобится гайка большого диаметра, например, М 16. В ней необходимо вырезать

   Нужно стараться попасть в 120 градусов. Чтобы это проверить, достаточно приложить сверло острием.

2. Сверху приваривается еще одна гайка диаметром поменьше. Она понадобится, чтобы вкрутить прижимоной болт.
3. Осталось вкрутить болт и готово. Гайка будет направляющей и заточка сверл своими руками пройдет куда легче.

Такой станок для заточки сверл своими руками может собрать каждый, но вот его эффективность под вопросом. Возлагать большие надежды не стоит, так как гайка тоже будет постепенно стираться.

Из дверной петли

Самодельное приспособление для заточки сверл своими руками подойдет тем, кто умет работать сварочным аппаратом. Далее нужно действовать по инструкции:

1. Сначала петлю нужно укоротить. Одна часть послужит фиксатором подручников, вторая (отрезанная часть) – задает угол.
2. К длинной части необходимо приварить металлический угол. В нем нарезается резьба, чтобы вставить болт. Диаметр не так важен, тут можно действовать по своему усмотрению.
3. Далее устанавливается уголок, он будет направляющей плоскостью.

Вот подробное видео, как сделать станок для заточки сверл своими руками.

Стоит понимать, что это самодельное устройство для заточки – не полноценный инструментарий. Необходимо точило, а петля — лишь направляющая.

Также конструкция имеет 2 недостатка:

Подача осуществляется сверху вниз. Поэтому обратная часть кромки будет плоской, что вызовет перегрев. Понадобится использовать СОЖ или хотя бы солидол. Ровно ориентировать сверло не у всех получится, так как точность будет посредственной.

Чтобы сделать станок для заточки сверл своими руками, нужно приложить усилия. Магазинные стойки дорогие (от 50 долларов). В домашних условиях они делаются буквально из хлама.

Стойка состоит из 5 частей:

1. Упор. На него опирается сверло.
2. Затяжная гайка с угломером. Просто сразу нужно выставить упор в том положении, под каким наклоном точить сверла по металлу.
3. Зажим для оснастки. Чтобы не держать ее рукой и избавиться от случайных проворачиваний.
4. Катерка. Дает возможность двигать оснастку.
5. Основание.

Шаблон типа «кондуктор»

Простенькое устройство для заточки сверл, но по эффективности не уступает заводским направляющим. Изготовить ее можно из отрезка труб.

Для заточки сверла понадобится сделать следующее:

1. Отрезок профиля обрезается под 60о.
2. Должно получится так, чтобы профиль попадал под линию разреза.
3. Кондуктор крепится к столику точила на винты или струбциной.

Теперь остается приложить острие к шаблону и просто проворачивать его.

Кондуктор для сверл по металлу своими руками делается просто, но новичку он облегчит работу в разы. Ему по силам любые диаметры, даже самые малые. К тому же, скоро вы сможете «набить руки» и заточка сверл своими руками не будет проблемой.

Устройство для заточки из монтажных уголков

Прототипом самодельного затачивающего устройства из монтажных уголков служит чертеж вышеупомянутой профессиональной точилки Лански.

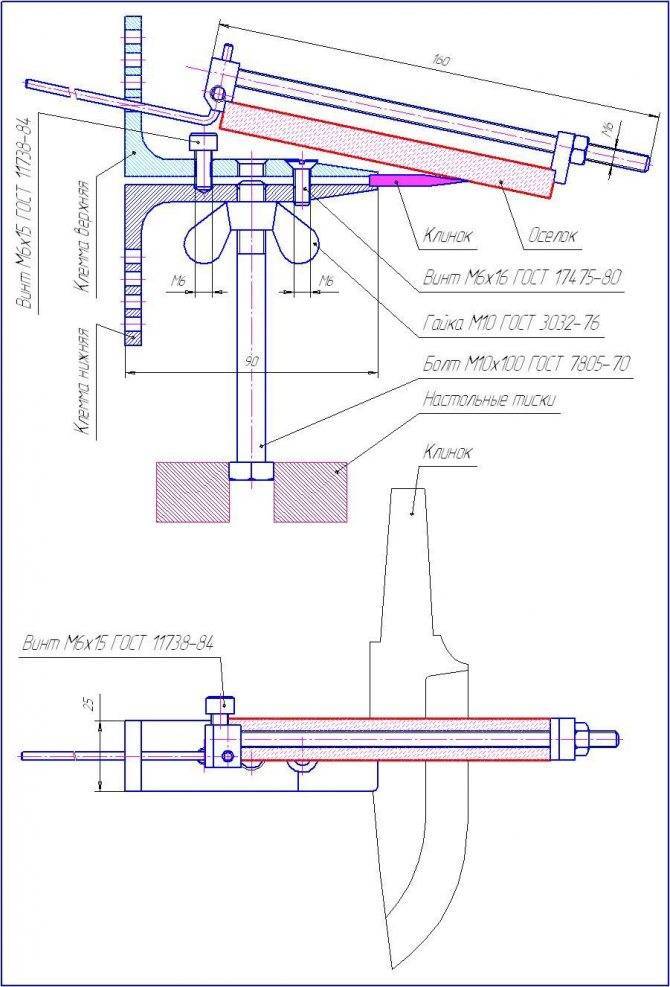

Чертеж с размерами

Чертеж нижней клеммы

Чертеж верхней клеммы

Эскиз зажима

Точилка в сборе Детали станка для заточки после обработки Приспособа для заточки ножей

Инструменты и материалы

Для изготовления такой приспособы нужны:

• пластины из металла 4х11см;
• уголки из алюминия;
• прутки из металла длиной 15см;
• болты и гайки;
• метчик для нарезки резьбы;
• точильный станок по металлу;
• тиски или струбцины;
• маленький напильник для тонких шлифовальных работ.

Без точильного станка можно обойтись. Его заменит напильник или любой инструмент, который сможет сгладить острые углы металлоконструкций.

Качественную ножеточку своими руками можно сделать из монтажных уголков.

Процесс изготовления

Последовательность сборки:

1. На металлических пластинах согласно схеме делают обозначения, где сверлить пазы.
2. В подготовленных отверстиях метчиков нарезают резьбу.
3. Чтобы точилка получилась комфортной, все поверхности металлоконструкции обрабатывают напильником: закругляют острые углы, опиливают заусенцы, выравнивают края;
4. В уголках по чертежу сверлят отверстия.
5. Напильником расширяют место для опоры стержня .
6. В отверстиях метчиком нарезают резьбу.
7. Гайками диаметром 6 мм закручивают прутки, вставленные в крайние пазы.
8. В расширенное отверстие основания вкручивают 14-сантиметровый болт диаметром 8 мм. Перед этим на болт нужно навинтить гайку-барашек, а на нее – две гайки. Этот болт будет опорной стойкой всей конструкции.
9. В остальные пазы крепят болты. С их помощью будет фиксироваться лезвие.
10. На стержни накручивают гайки, нанизывают и крепят уголок. Настройка угла заточки будет происходить за счет поднятия или опускания стержней.
11. Из тонкого Г-образного металлического прута, стержня с резьбой диаметром 6 мм, двух держателей и гайки-барашка собирают устройство для крепления абразивного камня. Крайний держатель должен иметь сквозное отверстие под спицу.

Такое приспособление для заточки ножей быстро собирается, удобно в использовании и обладает большим диапазоном градусов угла затачивания.

Как сделать станок для заточки сверл своими руками

Нам будут необходимы следующие материалы: абразивный диск, переключатель, мотор с хорошей мощностью, подставка, провода, ось и заглушка. Также для безопасного использования станка на нём обязан быть корпус, снаружи которого необходимо поставить ось с абразивным кругом для работы.

Предварительно нужно определиться с местом установки станка, так как он будет подключаться к розетке.

Также наше устройство должно размещаться на столе, желательно из металла, куда нужно будет поставить двигатель, и расставить отметки для проделывания отверстий под болты.

На вал двигателя надевают абразивный диск. Чтобы его закрепить на валу, надо надеть сначала шайбу, затем диск и еще раз шайбу. После этого следует установить крепёжную гайку на заранее приготовленную резьбу на валу.

Обратите внимание!

Мотоблок своими руками: пошаговое описание процесса постройки. 92 фото и видео инструкцияМожно ли создать сварочный аппарат своими руками и как это сделать? 90 фото процесса постройки разных типовКак делается деревянная бочка своими руками: простые пошаговые инструкции по постройке традиционной тары + 79 фото

Соединить провода нужно с пускателем, который должен быть с тремя разомкнутыми контактами. Обмотка должна быть способна к подключению фазных линий, с использованием двух пускателей, соединённых последовательно.

Кнопка выключения должна соединяться с Нз, а кнопка запуска будет соединена с НР, также она должна состоять в параллельном соединении с двумя НР контактами пускателя.

При нажатии кнопки включения будет подаваться напряжение на обмотку в результате контуры должны замкнуться. При отпуске кнопки напряжение, подаваемое на пускатель не должно сниматься. При отключении двигатель должен остановиться.

Двигатель сам по себе безопасное устройство, но для защиты его механизмов от пыли необходимо сделать каркас, который защитит его от воздействия окружающей среды.

Для его изготовления можно воспользоваться металлическим коробом или сделать защитный экран из стекла. Также стоит установить кожух, закрывающий торцевую часть диска на треть. Он защитит рабочего, в случае если абразивный диск треснет.

Лучшие станки для заточки пильных дисков

Владельцы пилорам, циркулярок и другого оборудования с режущими стальными дисками регулярно нуждаются в правке зубьев, для чего применяются точильные станки особой конструкции.

Enkor Korvet 472

4.9

Товар от российского бренда с мощным мотором 370 Вт и ременной передачей. Асинхронный двигатель вращает камень толщиной 2 мм и диаметром 100 мм со скоростью 3500 об/мин. Машинка размещается на прочном основании и весит 40 кг, поэтому при работе не дребезжит и не едет. Шкала на поворотной части помогает настроить нужный угол для заточки. В отзывах отмечено, что станок не греется и пригоден для эксплуатации весь день.

Эксперты внесли станок в рейтинг как самый удобный. Диск надежно фиксируется на кронштейне, который движется по двум направляющим. Люфт здесь минимален, что обеспечивает высокую точность затачивания. При переходе с одного зуба на другой диск блокируется от обратного вращения, чтобы не испортить режущую кромку случайным движением. Мы советуем этот точильный агрегат для крупного цеха по распиловке древесины, где оператору будет комфортно выполнять работу в течение длительного времени.

Достоинства

• полностью стальной корпус;
• мощные направляющие;
• увесистое основание, которое не обязательно крепить;
• хорошее воздушное охлаждение для длительной работы.

Недостатки

• высокая стоимость;
• есть дополнительные расходы по замене привода;
• отсутствует защитный экран;
• далеко тянуться до кнопки отключения.

Kalibr Master EZS-110DM

4.8

Русско-китайский точильный прибор для дисков с частотой вращения 5300 об/мин. При этом станок потребляет всего 110 Вт, поскольку внутри предусмотрен выпрямитель, и аппарат дальше работает на постоянном токе. Небольшие габариты и вес 5 кг обусловлены неординарной конструкцией с поворотной направляющей, на оси которой размещается диск. Камень надежно спрятан в пластиковый кожух. Глаза пользователя закрыты прозрачным экраном, через который удобно следить за процессом. Владельцы рекомендуют в отзывах сперва тренироваться на испорченном диске, чтобы научиться точно выставлять угол регулировки, поскольку здесь это очень сложно.

Модель занесена в рейтинг, потому что стоит в пять раз дешевле аналогов. Но поскольку в конструкции присутствуют люфты, то оптимально ее использовать для заточки дисков под распиловку черновой древесины. Это посодействует легкому восстановлению остроты оснастки и ускоренной работе.

Достоинства

• алмазный заточной круг;
• подходит для диаметров дисков от 90 до 400 мм;
• около 100 позиций по регулировке для достижения точного угла обработки;
• преобразует переменный ток в постоянный.

Применение наждачного круга в самодельном инструменте для заточки

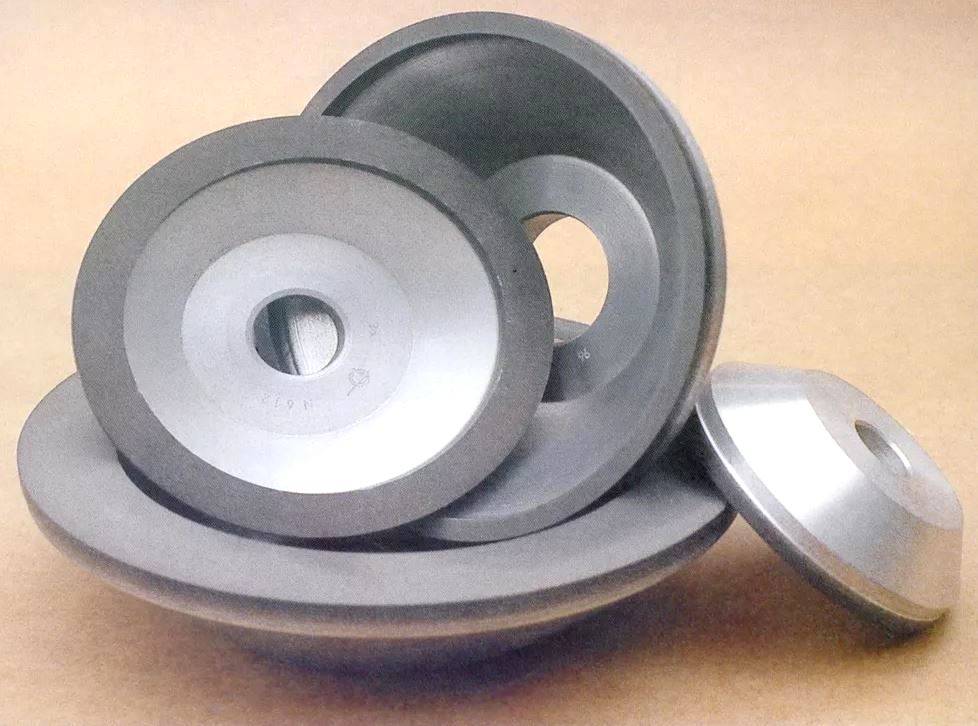

Для универсальных точильных работ в основном используют белые круги на основе электрокорунда. Их применяют для заточки лопат, топоров, ножей и заготовок из металла.

С целью обработки твердосплавных сверл или быстрорежущих металлов нужно брать абразивные зеленые круги на основе карбида кремния с маркировкой 64С. А вот под бытовые нужды достаточно зернистости круга на 25Н.

Заточка сверл требует более мелкой фракции в области от 8Н до 16Н. Помните, что наждаки на основе карбида кремния во время работы сильно греются, поэтому сверло в контакте с таким абразивом держать долго нельзя. Давайте металлу остывать после 2-3 подходов и охлаждайте его в содовой воде.

Качество кромки зависит от направления вращения абразива. Рабочая его поверхность обязана набегать на срез (идти сверху вниз).

Периферийная поверхность наждака при обработке обязана быть ровной. Ее можно править насадкой на основе эльбора. Если диск имеет малый диаметр, допускается применение плоскогубцев, в которых будет удерживаться эльборовый резец.

Итак, мы рассмотрели, как в домашних условиях можно собрать и использовать приспособления разной сложности с целью заточки сверл и не только. Выбрать подходящий вариант вы можете в зависимости от ваших бытовых потребностей.

Самодельный станок для заточки сверл

Точильные станки для сверл: классификация

Самодельный станок для заточки сверл подходит для того, чтобы точить такие виды инструментов:

• сверла на основе разных металлов;
• фреза;
• резаки;
• резцы;
• метчики;
• зенкера.

Точильное устройство бывает:

• универсальным – подходит для любого вида сверл или резаков;
• специализированным – предназначается для заточки только определенного типа инструментов.

Если говорить конкретно о самодельных устройствах, то они относятся к универсальным. А вот промышленные станки для заточки отличаются своей мощностью и предназначены для крупных инструментов из металла. В домашних условиях они не совсем практичны, поскольку они слишком габаритные, тратят много энергии и шумно работают.

А чтобы осуществлять заточку сверл из металла малого и среднего диаметра, подойдет и устройство, сделанное своими руками, отличающееся экономичностью и компактностью.

Как подобрать насадку

Факторы для выбора:

• совместимость диаметра с дрелью;
• углы заточки;
• размеры отверстий для сверл;
• производитель;
• наличие в комплекте второго точильного камня с менее распространенным наклоном.

Какие еще бывают насадки

Чтобы сделать электродрель максимально функциональной, ее оснащают приспособлениями для заточки:

• дисковых пил;
• ножей и стамесок.

Это удобный многофункциональный вариант для домашнего использования.

Комплектация

Очень удобно использовать подставку, чтобы не держать дрель на весу, она состоит из металлического корпуса (Элемент А), крышки (Б), кольца-держателя (В) и шлифовальной головки (Г). Посмотрим, как выглядит аппарат в комплекте:

Абразивность камня

Точильные камни имеют различные градации зернистости. Чем крупнее зерно – тем абразивность меньше. Если же зерно мелкое – цифры будут больше.

1. От 200 до 300 грит – редко и не используются для затачивания ножиков.
2. 350 грит – грубый камень (может обозначаться как «coarse»). Применяется для профилирования сильно тупого лезвия. Однако такая зернистость способна повредить клинок.
3. 400-500 грит – средняя грубость (medium). Малоиспользуемая абразивность. Таких камней нет или почти нет.
4. 600-700 грит – мелкий помол (fine). Оптимальный вариант для затачивания многих видов режущих приспособлений. Это самый распространённый уровень абразивности точильных камней.
5. 1000-1200 грит— самый мелкий помол (extra fine). Этот разряд камней применяется скорей для доведения работы до идеала и действует как полироль. После обработки таким камнем лезвие блестит, как зеркало.

К вашим услугам мини станки для заточки:

Все приспособления разделены на два вида: насадки или упоры для универсального инструмента, и самостоятельные устройства узкой специализации. Рассмотрим самые популярные из них, от простого к сложному:

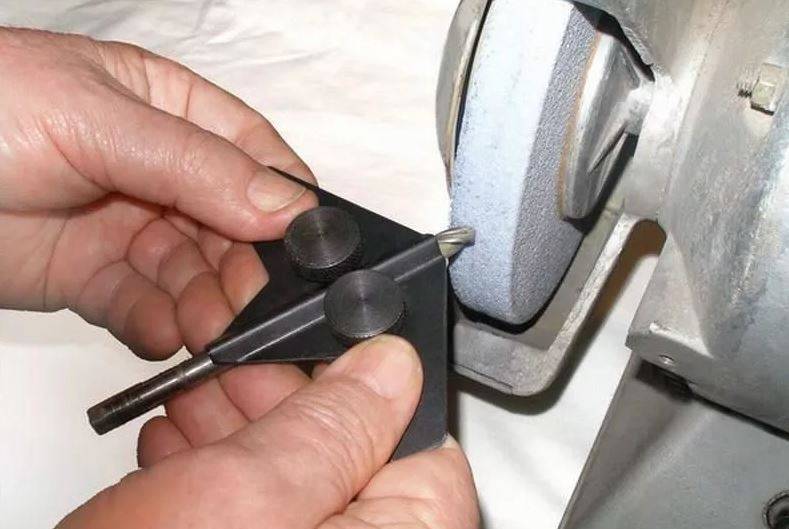

Ручной держатель

Это как раз приспособление для тех, у кого твердая рука и глаз-алмаз. Фактически оно позволяет лишь удерживать сверло в заданном положении, не опасаясь поранить пальцы. Контроль угла визуальный, согласно положению «крыльев» относительно любого ориентира. Преимуществ немного: моментальная готовность к работе, компактность и цена. Недостатки очевидны: ручной контроль за процессом не добавляет точности.

Упор для электро-точила

По сути, этот элемент не является специальным приспособлением для сверл. Он просто позволяет зафиксировать инструмент под определенным углом. Точность будет выше, чем в предыдущем варианте. Большинство упоров позволяют устанавливать угол наклона, и даже имеют шкалу разметки. И все же приходится полагаться на твердость рук.

Есть и более продвинутые подставки: со сменными элементами и регулировкой не только угла, но и высоты. Приспособления монтируются не на корпус наждака, а на верстак: что делает их более универсальными.

Фактически, такой упор можно приспособить под любое электро-точило. Дополнительный бонус – с помощью такой подставки можно точить ножи, фрезы, отвертки, стамески, и пр.

Полупрофессиональные направляющие для любых типов сверл

Это довольно продвинутый инструмент, который позволяет контролировать характеристики заточки с точностью до микрон. Все линейные параметры надежно фиксируются, значения выставляются по разметке. Сверло крепится в желобе, случайное смещение или поворот вокруг своей оси исключен.

Для заточки предусмотрена возможность как линейного перемещения, так и движения кромки по траектории дуги (для конической заточки сверл большого диаметра). Линейное движение (вдоль оси) может контролироваться мастером, или устанавливается ограничительный упор.

С точки зрения качества обработки – недостатков у приспособления практически нет. Но для правильной заточки оператор должен знать параметры сверла. То есть, автоматика отсутствует: поэтому инструмент относится к разряду профессионального.

Как развитие линейки – направляющая с собственной точильной установкой. Нет необходимости устанавливать упор на верстак и менять диски. Фактически – вы имеете полуавтоматический настольный станок для заточки.

Важное замечание: Все перечисленные приспособления предназначены для работы со стандартными электро-точилами. Поэтому перед началом обработки сверл, желательно установить специальный наждачный диск

Электрические машинки для заточки

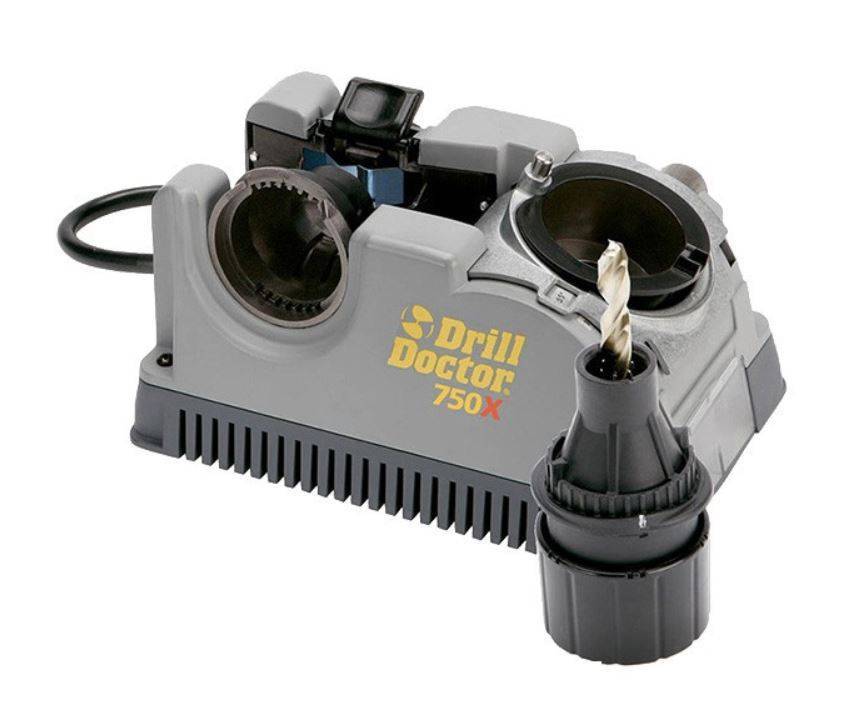

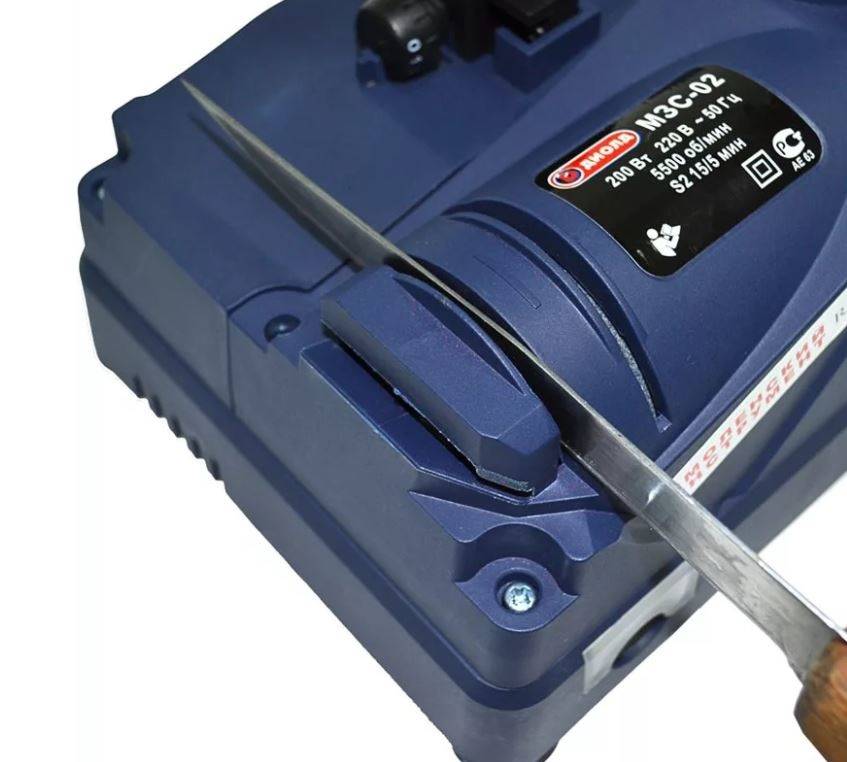

Представляют собой специализированный электроинструмент для выполнения единственной задачи: заточка спиральных сверл.

Пользоваться станком может даже человек, далекий от техники (хотя, зачем ему острые сверла?). От оператора требуется лишь определить диаметр сверла и погрузить его в соответствующее отверстие. Работать удобно, ошибки практически исключены. Однако все сверла точатся «под одну гребенку». Расплата за простоту использования – отсутствие гибкости в настройках. Для домашнего применения – лучший выбор: особенно если имеется дополнительная насадка для заточки ножей и ножниц.

Есть версии для мастеров. Сверло устанавливается с учетом параметров заточки, процесс может контролироваться оператором.

Выбирается угол заточки, способ обработки кромки (линейная или конусная), глубина снятия металла. Сверло располагается не в общей обойме, а в индивидуальном картридже.

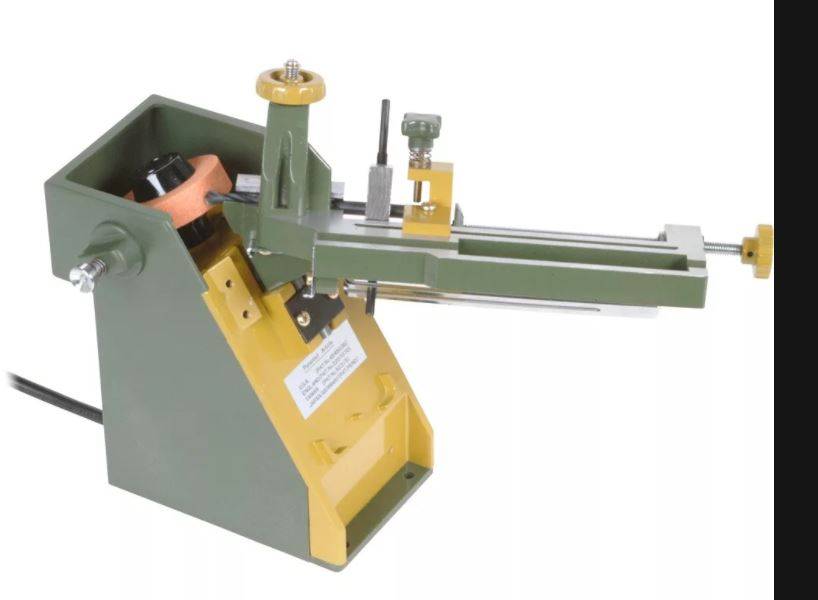

Промышленное заточное оборудование для металлообрабатывающего цеха

При интенсивной эксплуатации сверлильных станков, требуется отдельный пост для восстановления работоспособности инструмента. Профессиональные стенды для заточки сверл любого диаметра, экономят время и силы, но стоимость такого оборудования слишком высока для домашнего применения.

Полученная информация поможет вам подобрать приспособление для заточки, без лишних финансовых затрат. Кроме того, существуют сменные насадки на ручной электроинструмент (например, дрель). Но это уже тема другой статьи.
