Торцовочная пила по дереву – изготовление из циркулярки своими руками
Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.
Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.
Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.
Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.
Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.
Для изготовления верстака необходимо проделать следующие операции:
- Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
- Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
- Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
- Устанавливают оборудование для обрезки торцов.
Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.
Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.
Для комфортной работы рекомендуется подключить систему плавного запуска. Она позволит снизить нагрузку на конструкцию при стартовом рывке и регулировать количество оборотов.
Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.
Порядок изготовления следующий:
- Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
- К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки.
- Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
- Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
- Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.
Приспособления для циркулярной пилы и их назначение
Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:
- Параллельный упор.
- Направляющая шина для распиловки листовых заготовок.
- Приспособление для перпендикулярного распила и торцевания.
- Установочные бруски для точного размещения направляющей.
- Регулируемая направляющая для распила заготовки под фиксированным углом.
С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.
Упор для циркулярной пилы
Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.
Перед работой необходимо:
- Зафиксировать упор на нужной ширине распила.
- Закрепить заготовку.
- Прижать кромку упора к доске и вести пилу вдоль заготовки.
Направляющие шины для дисковых пил
Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.
Подошва для циркулярной пилы
Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

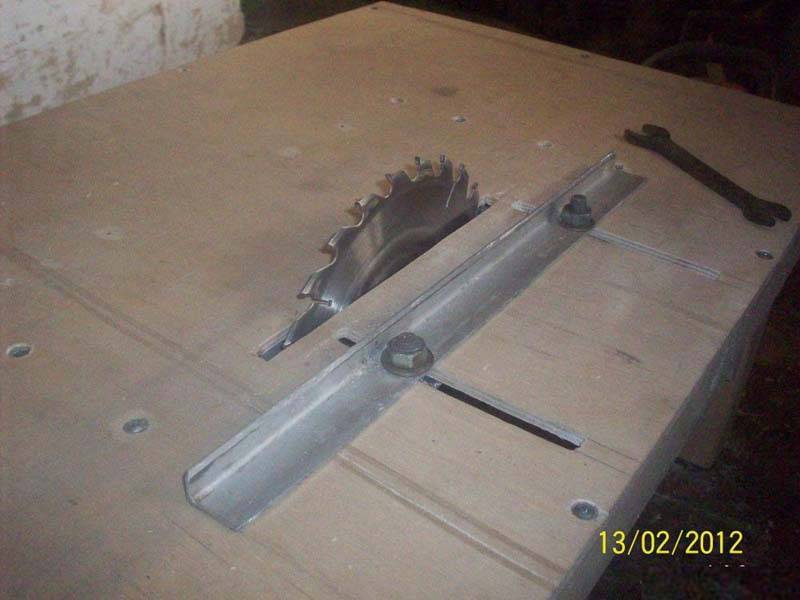

Параллельный упор для циркулярной пилы, выполненный своими руками
Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.
Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.
Направляющая шина для циркулярной пилы, изготовленная своими руками
Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.
Линейка для циркулярной пилы, сделанная своими руками
Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.
Каретка для циркулярной пилы, выполненная своими руками
Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.
С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.
https://youtube.com/watch?v=Ud5lpoe2ehM
Рекомендации от профессионалов
Теперь вы знаете, как из ручной циркулярной пилы сделать станок, поэтому рассмотрим советы мастеров:
- Перед тем, как использовать электрическую пилу на станке, проверьте диск пилы при помощи угольника, потому что некоторые недобросовестные производители ставят диск не ровно пол углом в 90 градусов, из-за чего спилы оказываются скошенными.
- Если при работе вы планируете применять стол для хранения на нем инструментов, то размеры столешница должны быть больше, чем 1 м2.
- Для создания станка используйте прочные и высококачественные материалы, потому что в противном случае он прослужит недолго.
- Стол можно дополнять, к примеру, мастера иногда умудряются присоединить к нему особый пылесос или расклинивающий нож с защитой для дисков, чтобы остатки от резки дерева и стружка не летели по всем сторонам.
- Заранее следует выбрать место для монтажа стола, а еще убедиться в том, чтобы пол, где будет стоять стол, был идеально ровным.
- Если есть навыки и желание, то можно сделать складывающуюся столешницу, но тут потребуется тратить больше сил, времени и материалов.
- Если стол вибрирует или качается при работе, то следует отрегулировать высоту ножек при помощи резины.
Так как циркулярная пила является электрическим устройством, то работать с ней стоит специалистам. Перенос выключателя в иное место тоже стоит доверять лишь специалистам.
Устройство циркулярной пилы
Являясь действительно полезным инструментом, циркулярка имеет достаточно простую конструкцию. Основные ее узлы:
- станина – рама, на которой смонтированы основные агрегаты;
- столешница с прорезью под диск;
- двигатель с системой передачи вращения;
- режущий инструмент, диск с зубьями.
Опционально устройство может быть дополнено толкателем, обеспечивающим поступательное продвижение заготовки к диску, и различными подъемными механизмами, регулирующими глубину распила.
Принцип действия циркулярной пилы (циркулярки) состоит в том, что вращение вала электродвигателя передается на режущий инструмент, диск с остро заточенными зубьями. Центр диска располагается ниже уровня столешницы, из нее выведен лишь его сегмент. К вращающемуся диску подводится заготовка, зубья вгрызаются в древесину, создавая ровный распил.
Простая циркулярка из болгарки или дисковой пилы своими руками
Схема простого станка из ручной циркулярной пилы или болгарки позволяет использовать уже готовые инструменты с узлом крепления диска и двигателем. Здесь не нужна ременная передача, а значит, и количество технологических операций будет меньше. Большим плюсом этой модели будет то, что в конструкции будет использован готовый подъемный механизм для циркулярной пилы, это позволит регулировать глубину пропила заготовки.
Одновременно эта схема имеет и ряд недостатков. Так дисковый пильный круг в инструменте на основе болгарки будет иметь большую скорость вращения, порядка 7000 оборотов в минуту, с одной стороны, это большое преимущество, поскольку высокая скорость позволяет делать работу более качественно. Но с другой стороны, при работе с твердыми породами дерева или в случае заклинивания пилы велика вероятность того, что мотор просто сгорит. Кроме этого, необходимо учитывать, то, что вал болгарки не получится вынести ближе к рабочей плите, будет мешать редуктор, поэтому глубина пропила в таком инструменте будет небольшой.
Но есть и положительные стороны — корпус редуктора болгарки имеет готовые отверстия под ручки и при использовании их в качестве посадочных отверстий под крепления к корпусу станка. В таком случае переделывать болгарку, внося изменения в конструкцию инструмента, будет не нужно, достаточно сделать кронштейны и зафиксировать их на корпусе.
Также можно поступить и с кнопками включения – при помощи изоленты просто зафиксировать их во включенном положении, а провод подключить к разъему пускателя. В качестве основной кнопки можно использовать старый выключатель с большой клавишей, это позволит сэкономить время при сборке станка повысить безопасность — в случае экстренной остановки инструмента большую клавишу легче найти.
Как сделать торцовку из циркулярки?
Если у вас нет возможности или желания приобретать уже готовую торцовочную пилу, то такое приспособление можно изготовить самостоятельно. Однако сделать совсем с нуля его не получится. Исходной конструкцией должна стать циркулярная пила ручного типа и чертежи.
Итак, для того чтобы своими руками в домашних условиях изготовить торцовку, вам необходимо сделать короб, который будет выполнять функцию основания. В качестве сырья для изготовления короба можно использовать ДСП (древесно-стружечную плиту).
В процессе сбивки и сборки короба специалисты рекомендуют использовать конфирматы, состоящие из 1-го элемента – они по своей сути являются обыкновенными стяжками для соединения деревянных деталей. Финальный короб для основы под торцовку должен иметь форму буквы «П».
При изготовлении короба важно предусмотреть, чтобы он не смещался. Зачастую его крепят к рабочему столу с помощью специальных струбцин (инструмент, использующийся для фиксации). Далее сверху на полку нужно прикрутить изготовленное основание под пилу
Далее сверху на полку нужно прикрутить изготовленное основание под пилу.
По обеим бокам посредством саморезов надо закрепить небольшие отрезки древесно-стружечных плит. Благодаря такой манипуляции вы отрегулируете положение подошвы инструмента. Следующий шаг преобразование циркулярки – ее фиксация. Причем делать это стоит с использованием все тех же струбцин, а также можно применять барашковые зажимы.
Далее следует переходить к установке так называемого столика. Его стоит фиксировать неподалеку от основания стола. Однако учтите, что в процессе осуществления данной деятельности вы уменьшаете разрез по глубине на 1,5 сантиметра, поэтому старайтесь как можно ближе класть профиль по отношению к пильному элементу.
После проведения выше описанных манипуляций можно приступать к проведению тестового реза – вы должны получить линию реза на основе упора. Если так и получилось, то вы все сделали верно.
Как видите, из циркулярной ручной пилы вполне возможно изготовить торцовочный инструмент. Главное при этом – строго следовать инструкциям и рекомендациям, а также приложить немного сил и проявить терпение.
Каким должен быть стол для пилы
При устройстве стационарного участка для обработки материалов требуется предусмотреть несколько нюансов.
Конструкция должна быть устойчивой и жесткой.
Материал, из которого изготавливается стол, должен отличаться прочностью и долговечностью.
Важно, чтобы поверхность стола была идеально ровной.
Необходимо предусмотреть заземление.
Конструкция стола для циркулярной пилы
Стол необходимо оборудовать приспособлениями, обеспечивающими безопасность работы оператора.
Кнопка запуска пилы должна быть расположена в легкой доступности.
Следует предусмотреть место для сбора опилок, к которому должен быть обеспечен легкий доступ.
Рабочее место вокруг стола не должно быть захламлено, это повышает риск травматизма.
Стол для циркулярной пилы — фото
Материал, из которого производятся конструкции, различается в зависимости от назначения, места установки и частоты использования. Для бытовых нужд можно изготовить конструкцию из досок и фанеры и установить ее, например, в гараже. Работа с большим объемами материалов подразумевает повышенные требования к прочности и надежности сооружения. Лучшим решением в данном случае станет каркас из металлического профиля. Для снижения вибраций и большей устойчивости многие даже бетонируют ножки в полу.
Некоторые советы по устройству стола:
пильный диск должен располагаться строго перпендикулярно поверхности стола;
Пильный диск должен располагаться строго перпендикулярно
- стандартный и оптимальный размер столешницы — 1,2 х 1,2 м, но он может изменяться в зависимости от индивидуальных требований (если столешница — длинная, могут понадобиться дополнительные опорные ножки);
- высота стола зависит от роста мастера, обычно она варьируется в пределах 0,8…1,2 м;
- оператору удобнее, если стол будет установлен на ножках, а не на сплошных листах, например, фанеры;
- ширина щели, в которую выводится закрепленный снизу диск, не должна превышать толщину диска более, чем на 2 мм, иначе инструмент может быстро выйти из строя из-за засорения стружкой;
Циркулярный стол из ручной циркулярной пилы своими руками
- циркулярная пила должна размещаться по центру стола, чтобы не было сильного смещения центра тяжести;
- рекомендуется вывести кнопки управления работой пилы на столешницу или верхнюю часть ножки стола.
Пример усиленного верстака для циркулярной пилы
Процесс сбора стола для дисковой пилы
Сначала подгоняют основание под оптимальные размеры. Деревянную столешницу обрабатывают и оставляют на сутки пропитаться антисептическим составом. Металлическое основание шлифуется по краям, чтобы не было зазубрин.
Антисептик для дерева — это современный строительный материал, защищающий древесину любых пород в конструкциях.
Электрической пилы
Процесс сбора стола для электрической пилы:
- Сначала готовят брусья, которые подравниваются с использованием рубанка. Из них собирают прочный каркас. На каждой стороне основания должны быть высверлены отверстия диаметром в 5 мм.
- В царгах также делают отверстия аналогичного диаметра.
- На столешницу устанавливают ножки и царги. Чтобы обеспечить фиксацию, рекомендуется взять струбцины. Они помогут зафиксировать ножки на время высыхания клея. Их дополнительно фиксируют металлическими уголками, стягивают саморезами.
- Крепление пилы болтами М4. Процесс выполняют с обратной стороны.
- Для изготовления параллельного упора от фанеры отпиливают две полосы. Их ширина должна быть аналогична ширине столешницы. Средний размер – 10 см. Углы обязательно закругляют и шлифуют.
Ключевым свойством созданного стола должно быть удобство.
Важно! При установке электрической пилы нужно сделать фиксацию пусковой кнопки. Для этого подойдет проволока, которую продевают в отверстие ручки и скручивают в нужном положении
Для этого подойдет проволока, которую продевают в отверстие ручки и скручивают в нужном положении.
Ручной пилы
Для ручной пилы потребуется лист фанеры в 20 мм. Заготовку столешницы делают согласно выбранному размеру. Разметка делается карандашом, распил выполняют электрическим лобзиком. В конце выполняют фрезерование кромки. Заготовка обязательно зашкуривается наждачной бумагой.
Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности.
Последующая технология сборки:
- Заголовка переворачивается, с нижней стороны делается разметка для ручной пилы. К основанию нужно приложить пилу без диска, сделать разметку габаритов подошвы.
- При помощи ручного фрезера выполняют углубление в 10 мм.
- Далее примеряется пила, выполняется корректировка разметки.
- С нижней стороны делают разметку, которая предназначена для ребер жесткости. Для них готовят заготовки из доски размером 50х100 мм. Оптимальное расположение – до 10 см от края стола.
- Продольные ребра жесткости распиливают, крепят к столешнице при помощи столярного клея. Для фиксации применяют струбцины. По аналогичному принципу крепят боковые ребра жесткости из брусьев.
- После высыхания клея в ребрах жесткости просверливают отверстия, стягивают их саморезами.
- Для ножек стола используют доски размером 50х100мм. Средняя оптимальная высота до 110 см. Ножки крепятся с внешней стороны ребер жесткости на крепкие болты. Для улучшения устойчивости можно использовать стяжки из брусьев размером в 50х50 мм.
У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе.
Ручная дисковая пила устанавливается в готовый паз с нижней стороны, подошва фиксируется болтами. В прорезь вставляется зубчатый диск. Следуя технологии и выполняя все этапы, можно сделать самодельный стол с минимальными затратами под свой рост.
Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.
Стационарный станок
Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.
Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.
Станина
Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.
Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.
Столешница
Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.
В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.
На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.
Мотор
Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.
При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.
Передача вращения
Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.
Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.
Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.
Как увеличить функционал устройства
Сделанный своими руками токарный станок из дрели используется и для обработки заготовок, и для проведения других манипуляций (окрашивание, а также перемотка трансформаторов и двигателей). К такому станку нужно будет купить заводской набор приспособлений для обработки, и с таким оборудованием вы уже сможете выполнять разную обработку материалов.
Преимущество такого устройства в том, то для его создания требуется вкладывать минимальное количество затрат и вложений, а вот проявить смекалку будет очень полезно. И подводя итог, отметим тот факт, что простой токарный станок для обработки древесины может сделать каждый человек, у которого есть дрель.
При необходимости инструмент всегда можно извлечь, и использовать по прямому назначению. Пошаговая инструкция по созданию простого станка из электрической дрели представлена на видео ниже, и за 10 минут вы увидите весь процесс от и до. Такой вариант уместен к использованию, но при использовании следует соблюдать технику безопасности.
О выборе модели пилы
Обычно рекомендации касательно выбора модели электроинструмента сводятся к сравнению мощности, функциональности и тому подобных характеристик
Мы не станем повторять эти в общем-то правильные советы, но обратим внимание наших читателей на главное
Поэтому мы очень настоятельно советуем сначала поточнее определить, для каких целей и для каких работ приобретается инструмент, и только затем выбирать конкретную модель.
Циркулярная пила в основном используется в «ручном режиме», то есть мастер держит её в руках и руками двигает по распиливаемой детали. Для комфортной и неутомительной работы пила должна весить как можно меньше и удобно лежать в руке.
Для торцовочной пилы, которую предполагается использовать в столярной мастерской, рекомендация будет прямо противоположной: выбирайте пилу возможно большего размера. Предпочтительнее купить пилу с механизмом протяжки, который позволяет разрезать заготовки значительной ширины и диаметра.
Конструкция стационарного циркулярного станка
Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки, от которых рекомендуется отталкиваться при самостоятельной сборке.
На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:
- 1 – рама (станина);
- 2 – боковая панель;
- 3 – пусковое устройство;
- 4 – механизм регулирования высоты стола, 13 – его упоры;
- 5, 6 и 7 – две половины распиловочного стола с основанием;
- 8 – электродвигатель;
- 9 – площадка для установки мотора;
- 10 – шпильки (М10);
- 11 – пила;
- 12 – вал;
- 14 и 16 – соответственно ведомый и ведущий шкивы;
- 15 – ремень;
- 17 – выключатель.
Совет! Чтобы улучшить личную безопасность при эксплуатации самодельного механизма, его вращающиеся части, расположенные под столом, следует закрыть крышками. Над диском во время простоя оборудования нужно устанавливать защитный кожух.
Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем. При этом удобно, когда он будет крупного размера.
Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком. Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.
Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.
Циркулярка из угловой шлифовальной машины
Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.
На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.
Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.
Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.
С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.
Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.
Стационарный станок
Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.
Станина
Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.
Столешница
И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.
В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:
- пропил делают в цельном листе;
- столешницу собирают из двух полотен.
Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.
Мотор
Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.
Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.
Передача вращения
Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.
Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.
Маятниковая подвеска
Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.
Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.
Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.
С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:
