361 Штиль, характеристики, регулировка карбюратора и обзор бензопилы

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:

  • плохая работы свечи зажигания;
  • потеря компрессии из-за критического износа поршневой системы;
  • плохое топливо;
  • плохая работа карбюратора, не связанная с регулировкой;
  • забитые парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.

  • Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
  • Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.

Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

В новых бензопилах экспериментировать с такой регулировкой не стоит.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Многие рекомендуют регулировать винты, закрутив их до конца, а потом выворачивая на 1,45 или 1,5 оборота.

Не всегда стоит это делать по следующим причинам:

  • При сильной закрутке острый конец винта может разрушить жиклер из рыхлой порошковой бронзы у дешевых бензопил, а это поломка.
  • 1,45-1,5 оборота от «до конца» могут не соответствовать старому положению винтов, при которых бензопила все-таки работала до последнего, и реальным заводским настройкам.

Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем

Неисправности и ремонт

Карбюратор бензопилы Штиль 180 требует как первоначальной, так и периодической регулировки. Узнать о ее необходимости можно по следующим признакам:

  1. Проблемы с двигателем, например, он не заводится или сразу же глохнет после начала работы. Чаще всего причиной становится использование некачественной топливной смеси.
  2. Расход топлива и увеличение выхлопа. Выхлопных газов становится больше по причине неполного сгорания топлива. Чаще всего данная проблема может возникнуть из-за перенасыщения горючим.

Могут появиться и другие поломки, например, засор из-за повреждения воздушного фильтра или образование окалины. Причины могут быть связаны с тем, что при длительном простое в топливном баке остается бензин. Это связано с тем, что горючее выдыхается, чем и портит устройство.

Независимо от причины потребуется ремонт карбюратора, который чаще всего сводится к регулировке. Способ выполнения данной процедуры зависит от модели бензопилы, однако можно придерживаться общих принципов.

Как снять карбюратор с бензопилы

Перед регулировкой нужно снять его с бензопилы Штиль. Для этого надо:

  1. Повернуть фиксатор влево, чтобы снять крышку.
  2. Снять фильтр, для чего открутить две гайки, которые его удерживают. Для простоты работы рекомендуется использовать специальные отвертки с подходящими насадками.
  3. Снять все тяги, в том числе и рычаг карбюратора.
  4. Снять карбюратор, а затем отсоединить топливный шланг.

Рекомендуется запоминать расположение деталей, чтобы можно было потом поставить карбюратор на место и при этом не осталось лишних крепежей или не образовалось перекосов и щелей.

Как почистить

В том случае, если бензопила глохнет на холостом ходу, необходимо разобрать деталь и прочистить его. В первую очередь это касается чистки дополнительного фильтра. Данная деталь представляет собой сеточку. Чтобы добраться до нее, нужно:

Снять самую большую крышку. Снять мембрану, которая расположена под крышкой. Очистить сеточку, что расположена в углублении

Делать это нужно предельно осторожно, поскольку сеточка может выпасть. Для чистки использовать медную проволочку. Дополнительно нужно промыть и продуть все каналы

Последняя процедура необходима, если в карбюратор не поступает бензин

Дополнительно нужно промыть и продуть все каналы. Последняя процедура необходима, если в карбюратор не поступает бензин.

Как настроить

Регулировка карбюратора бензопилы Штиль 180 проводится с целью улучшения производительности и экономии топлива.

Для регулировки своими руками нужно:

  1. Очистить топливную систему, в том числе бак, от остатков смеси бензина и масла. Продуть воздушный канал и фильтры.
  2. Настройка карбюратора бензопилы выполняется с помощью болтов Н, L и S. Болт Н управляет жиклером, обеспечивает максимальные обороты. Болт L выполняет ту же функцию, но обеспечивает минимальные обороты. Винт S отвечает за точность оборотов холостого хода. Выполнять данную процедуру нужно при выключенном двигателе.
  3. Отрегулировать карбюратор на бензопиле нужно путем задачи соответствующих углов поворота первых двух болтов. Задать базовые значения можно следующим образом. Первые два болта поворачивать медленно в направлении часовой стрелки, после упора вернуться назад на два оборота.
  4. Включить двигатель и отрегулировать зажигание на бензопиле Штиль и его карбюратора окончательно. Для этого нужно найти наибольшие обороты холостого хода путем поворота болта L в разные стороны. После того как этот максимум будет найден, болт нужно вернуть на четверть хода. В том случае, если начнет двигаться цепь, двигатель нужно остановить.
  5. Провести техническую проверку. В частности нужно определить максимальное количество оборотов, проверить ускорение и устойчивость двигателя на холостом ходу, а также соответствие данных параметров базовым значениям в инструкции. Качество смеси для проверки должно быть самым высоким.

Особенности бензопилы Штиль 361

Карбюратор является самым сложным функциональным узлом, который используется в пиле. Он выполняет такие операции, как смешивание топлива с воздухом, необходимым для получения эффективной смеси

Важно, чтобы количество смешанного с бензином топлива было достаточно для нормальной работы двигателя

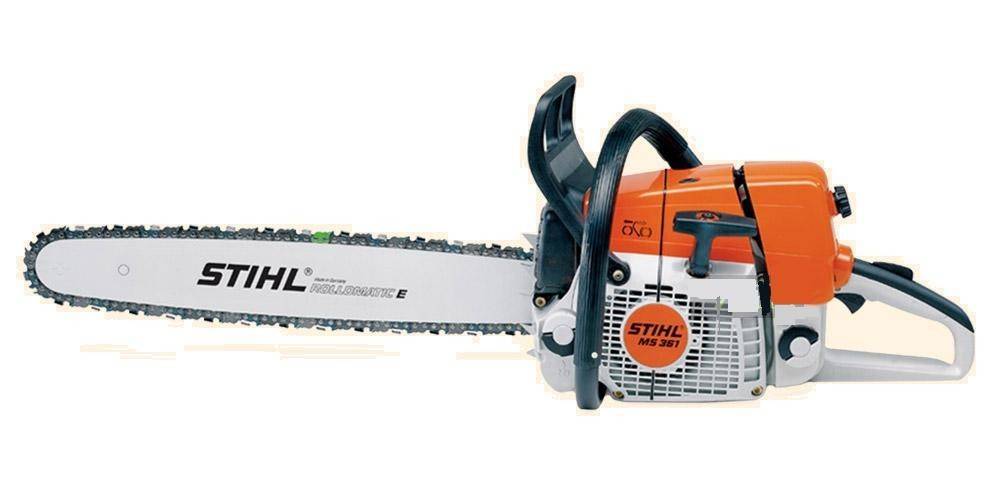

Сама по себе бензопила Штиль 361 является весьма распространенной моделью бензоинструмента. Мощности двигателя предостаточно для того, чтобы на ее основе конструировать многочисленные другие виды агрегатов. Из нее делают лодочные моторы, ледобуры, болгарки. Все объясняется надежным ДВС и усовершенствованной топливной системой.

Для того, чтобы ремонт карбюратора в бензопиле Штиль или Kawashima, Magnum, MEGA, MTD, Nikkey, OMAX, Orleon, Prokraft, Prorab требовался намного реже, необходимо соблюдать следующие простые правила:

Для работы пилы необходимо использовать только АИ-92 с маслом STIHL HP Ultra. Также можно покупать готовую смесь MotoMix

Важно при ее приготовлении соблюдалась пропорция 1:50.
Не оставляйте в топливном бачке самостоятельно разбавленное горючее на длительный срок.
Не изменяйте настроек карбюратора, если в этом нет острой необходимости.


обогревом карбюратора

Как отрегулировать зажигание на бензопиле Штиль 180 — Спецтехника

Ремонт бензопилы своими руками

Все неисправности бензопил можно поделить на две главные группы: проблемы мотора со всеми его узлами и системами (зажигание, система подачи горючего, цилиндро-поршневая группа, выхлопная система) и неисправности других узлов (тормоз цепи, система смазки, муфта сцепления, шина и пр.).

Неисправности двигателя

  • движок не заводится;
  • заводится, но глохнет;
  • работает нестабильно;
  • не развивает мощности, т.е. нормально работает на холостых оборотах, но глохнет под нагрузкой.

Осуществляя ремонт бензопилы своими руками, необходимо действовать способом исключения — инспектировать попеременно все вероятные предпосылки неисправности, начиная с тех, проверка и устранение которых занимает наименьшее время (про устройство и работу двухтактного двигателя смотрите тут).

Система зажигания

. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания.

Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы.

Итак, при возникновении неполадки нужно вывернуть свечу и осмотреть её.

Провод отсоединяется, и свеча выкручивается специальным ключом.

Если свеча сухая, это значит, что проблема, скорее всего, не в системе зажигания, а в не поступлении в цилиндр топливной смеси. Можно заворачивать свечу обратно и приниматься за топливную систему. Если свеча сильно забрызгана топливной смесью, значит имеется ее избыток.

Это может происходить от разрегулированности карбюратора или нарушения правил запуска. Свечу вытирают и просушивают, осушают цилиндр, перекрыв подачу топлива и поработав стартером — чтобы провентилировать камеру сгорания и удалить избыток топлива.

После чего устанавливают свечу на место и повторяют запуск.

Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.

Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.

Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм.

Нужно проверить и уплотнительную прокладку свечи.

При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.

Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Для этого:

  • надевают на свечу кабель зажигания;
  • с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
  • дергают за рукоятку стартера и смотрят — есть искра или ее нет.

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

  • При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
  • При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
  • При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.

Необходимые инструменты

Особенность бензопилы Stihl MS 361 — легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.

При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.

Пошаговый алгоритм регулировки

Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.

Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.

Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.

Стандартная регулировка

Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:

  • Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
  • Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
  • Двигатель завести и прогреть в течении 7-10 мин.
  • Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
  • Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.

Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.

Нюансы, которые нужно знать

При поворотах любого винта меняется заводская настройка

Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты. Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной

Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.

Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.

После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.

Познавательное видео

Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 — Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.

Технические характеристики бензопилы Штиль 361

Технические характеристики Штиль 361 подчеркивают преимущества этой модели:

№ п/пХарактеристикаЗначение
1Двигательдвухтактный бензиновый
2Объем двигателя59 см2
3Мощность двигателя4.6 л. с. (3.4 кВт)
4Зажиганиеэлектронное
5Емкость топливного бака0.685 л
6Емкость масляного бака0.325 л
7Скорость цепи: максимальная

минимальная

9500 оборотов/мин.

2800 оборотов/мин.

8Характеристики пильных цепей:

возможная длина

ширина паза

шаг

количество звеньев

смазка

тормоз



37, 40, 45, 50 см

1.6 мм

3/8 дюйма

66 шт.

автоматическая

инерционный

9Уровень вибрациипониженный
10Вес пилы

со встроенным обогревом рукояти

5.6 кг

5.8 кг

11Топливо1. Бензин АИ-92 с маслом STIHL HP Ultra (в соотношении 1:50)

2. Смесь STIHL MotoMix

12Расход топлива (время работы на полном баке) 20-30 мин – в зависимости от интенсивности работы, использования подогрева рукоятки

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

  1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
  2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
  3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
  4. Отсоединяем трос от рычага управления
  5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
  6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

  1. Откручиваем винт.
  2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.

  3. Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
  4. Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.

  5. Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
  6. Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
  7. Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
  8. Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
  9. Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Регулировка карбюратора на бензопиле бу

Как правильно отрегулировать карбюратор на бензопиле. Если у вас бензопила как бы новая, и вы ещё ничего не крутили, то необходимо, посчитать количество оборотов, когда будете заворачивать винты до конца. Для этого можно изобрести приспособление из простого циферблата старых часов.

Если пила была в не рабочем состоянии и находилась на холоде, прежде чем проводить настройки необходимо пилу прогреть где-то в течение 10 минут.

Регулируем карбюратор на бензопиле дома

Регулировка карбюратора бензопилы своими руками, это не проблема. На самом деле потому, что настройки пил в домашних условиях проводятся не так часто, скорее это вынужденная мера. Следовательно, высокие обороты выставляются на данную пилу в районе 11000 оборотов.

Можно провести настройку в домашних условиях без специальных приспособлений, то есть вручную. Таким образом она проводится на слух. Проводится точно так же, то есть сперва мы находим максимальные обороты, только делаем это на слух без дополнительных приборов. Но делать это надо кратковременно потому что если мы будем гонять пилу на очень высоких оборотах, на бедной смеси, то можно просто угробить поршневую группу. Поэтому лучше использовать тахометр и увеличивать обороты по мере необходимости с обогащённой смеси выходить на более бедные они на оборот как мы это делали с винтом Л, тем не менее такое возможно.

При домашней настройке, когда вы будете регулировать пилу винт Т самом начале лучше не трогать. Сперва необходимо производить регулировку винтом Л потом винтом Н. В крайнем случае, если у вас цепь вращается после регулировки обогащение смеси, винтами Л и Н, тогда регулируем холостой ход. Делаем минимальное количество оборотов с помощью дроссельной заслонки, то есть понижаем количество оборотов.

В звуке появиться чёткий момент, когда пила набрала максимальные обороты, после этого пошёл резкий спад. Вот это и будут максимальные обороты. После того как инструмент достигнет максимальных оборотов, убираем обороты на четверть — это опять-таки предварительная настройка, и короткая настройка. Потому что все-таки, нужно настраивать так как положено, по тахометру, если вы хотите, чтоб пила проработала достаточно долго.

Настраиваем карбюратор на бензопиле правильно

Перед тем как проводить настройки, обязательно проверяем воздушный фильтр, но желательно заодно и проверить состояние свечей. Можно использовать праймер для запуска. Его использовать не обязательно, если пила заводиться нормально.

Винт Н заворачивается до упора по часовой стрелке. Сильно не затягивайте только до касания, или, когда почувствуете, что иголка встала, и все дальше его не трогаем. То же самое с винтом Л завернули до упора все это будет начальной настройкой.

В общем то настроить карбюратор пилы не такая уж, и сложная работа главное уметь слышать и пользоваться отвёрткой, так как при настройке это главный инструмент. Если вы всё-таки сомневаетесь в своих силах, то лучшим решением будет обратиться к специалистам. И самое главное, все крышки, винтики, и воздушный фильтр нужно вернуть на место. Что бы при работе чего ни будь не отпало и не закусило цепь, тем самым избежать серьёзных травм.

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

  • При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
  • При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
  • При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.

Необходимые инструменты

Особенность бензопилы Stihl MS 361 – легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.

При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.

Тахометр позволяет более точно отрегулировать максимальные и минимальные обороты бензопилы

Пошаговый алгоритм регулировки

Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.

Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.

Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.

Стандартная регулировка

Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:

  • Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
  • Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
  • Двигатель завести и прогреть в течении 7-10 мин.
  • Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
  • Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.

Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.

Регулировочные винты карбюратора бензопилы Штиль МС 361

Нюансы, которые нужно знать

При поворотах любого винта меняется заводская настройка

Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты

Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.

Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.

После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.

Познавательное видео

Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 – Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.

Технические характеристики

По своим техническим характеристикам 361 Штиль резко отличается в лучшую сторону из линейки ей подобных. Мощный двигатель объемом 59 см³ развивает усилие до 4,6 л.с. (3,4 кВт). При этом вес изделия всего лишь 5,6/5,8 кг. (5,8 исполнение с обогревом рукоятки). Зажигание – электронное. Применяемое топливо – смесь бензина АИ-92 с маслом STIHL HP Ultra. Можно применять готовую смесь STIHL MotoMix. На 1литр бензина берется 20 мл масла, то есть выдерживается соотношение 1:50. Смазка цепи автоматическая. Масляный насос включается только при движущейся цепи. Объем масляного бака 0,325 л., топливного – 0,685. На пилу можно устанавливать пильные цепи от 37 до 50 см. Ширина паза на шине 1,6 мм. Уровень вибрации бензопилы во время работы пониженный. 361 Штиль оборудован инерционным тормозом пильной цепи. Более подробно характеристики приводятся в «Инструкции по эксплуатации».

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
