Стойка для дрели какую выбрать

Стойка для дрели: обзор изделий от разных производителей

Держатель для электродрели является полезным и удобным приспособлением, которое обеспечивает быструю и надёжную фиксацию инструмента при выполнении стационарных работ. На сегодняшний день производителями налажен выпуск стоек для большинства моделей. Все они отличаются не только конструктивными особенностями, но и стоимостью.

Держатель для дрели Энкор 50429

Переносное приспособление «Энкор-50429» представлено рабочим столом и зажимным устройством, облегчающим сверление. Стойка предназначается для установки ручной электродрели, имеющей диаметр шейки корпуса в 4.3 см. По отзывам потребителей, лучше всего использовать для работы с данной стойкой инструмент, характеризующийся потребляемой мощностью в пределах 1 тыс. Вт и массой не более трёх килограмм. В комплект поставки входит колонна и кронштейн в сборе, а также основание и ключ шестигранный.

Стойка Sparky sp 43 (Спарки)

Сверлильная стойка предназначена для дрелей с диаметром шейки корпуса 4.3 см. Стандартный рабочий ход составляет 7 см. Плита основания sparky отлита из чугуна, поэтому работа становится наиболее удобной и безопасной. Значительный вес минимизирует риск сдвига держателя в процессе работы.

Другие популярные модели

Не менее популярны и модели от других производителей, которые характеризуются высокими качественными показателями и вполне доступной для рядового потребителя стоимостью:

• модель «Калибр», позволяющая выполнять трансформирование ручного электроинструмента в стационарный станок для сверления. Устройство пригодно для дрелей с шейкой 4.3 см. Широко используется при сверлении металлов с толщиной в 6 см. Конструкция изготовлена на основе алюминиевого сплава;
• надёжная модель по приемлемой цене Dremel является прекрасным вариантом для выполнения стационарных работ со сверлильным инструментом и позволяет осуществлять не только угловое и вертикальное сверление, но также полировку и шлифовку в горизонтальной плоскости. Допускается регулировка шага в пятнадцать градусов;
• модель Sparta диаметром 4 см предназначается для удобства работ, как с дрелями, так и шуруповёртами. Аксессуар прочно фиксирует рабочий инструмент в нужном положении, а наличие особой конструкция делает подачу инструмента вниз равномерной и плавной.
• поворотная модель Skrab-25526 с диаметром зажимного отверстия в 4.3 см прекрасно зарекомендовала себя при работе в домашних условиях и небольших мастерских. Конструкция удачно сочетает надёжность, долговечность и приемлемую стоимость;

• стойка «Диолд» идеально подходит для использования в бытовых и промышленных условиях. Стационарное приспособление позволяет закреплять ручное сверлильное оборудование с посадочным диаметром шейки 4.3 см. Идеально подходит для сверлильных работ по металлам, древесине, пластмассам и другим материалам;
• поворотная алюминиевая модель Аrtu-4002953601002 имеет две степени свободы и поворот на 360º. Отличается быстрым креплением на столешницу при помощи струбцины, а максимальная ширина раскрытия составляет 4.5 см. Применяется для крепления электродрели и использования инструмента с сверлом или шлифовальными насадками.

Подготовка

На этапе подготовки необходимо сделать два основных шага. Первый – отыскать в интернете чертежи максимально подходящей конструкции. Второй – подготовить требуемые инструменты и материалы.

Например, для создания простейшей стойки для дрели потребуются:

• доски из дерева, толщина которых достигает двадцати миллиметров;
• деревянный ящик среднего размера;
• направляющие для мебели;
• стержень с резьбой, отвечающий за возможность движения в конструкции;
• приблизительно двадцать шурупчиков и тридцать саморезов;
• столярный клей.

Помимо этого, стоит подготовить пилу, струбцину, отвертки, наждачку и, конечно же, саму дрель.

Преимущества и недостатки

Самодельная стойка имеет свои плюсы и минусы. Перед началом сборки будет полезно знать о них.

К преимуществам самодельного инструмента относят:

1. Изготовление стойки для дрели дешевле, чем покупка заводских аналогов.
2. Станок можно сделать из подручных материалов и комплектующих от старой техники.
3. Чертежи просты и понятны. По ним легко собрать стойку из дерева или металла. Выбор материала зависит от опыта работы с ним и наличия инструментов.
4. Чтобы добавить или изменить возможности, самодельную конструкцию можно модернизировать. Заводские модели после стороннего вмешательства перестают работать.

Обратите внимание! Китайские стойки имеют низкую стоимость, чем часто привлекают начинающих мастеров. Простейший инструмент обойдется не меньше 1200 рублей, но качество оставляет желать лучшего

Самодельные стойки обойдутся дешевле, так как в работе используют подручные материалы.

Из недостатков отмечают следующее:

1. Наличие инструментов. При изготовлении деревянной конструкции используют токарный станок и лобзик. Для металлических изделий потребуется сварочное оборудование и инструменты для резки металла.
2. Из-за недостаточно точных подсчетов и качества обработки возникает люфт и сложности с перемещением по вертикальной оси. Это негативно сказывается на точности сверления и удобстве работы.
3. Самодельные установки зачастую изготавливают для выполнения определенных задач. Простые конструкции не предусмотрены для просверливания деталей под углом.

В домашних условиях используют деревянные или металлические сверлильные стойки.

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:

• изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
• сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
• чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
• при желании всегда можно создать станок из дрели собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.

Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей

Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:

• для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
• по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
• самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

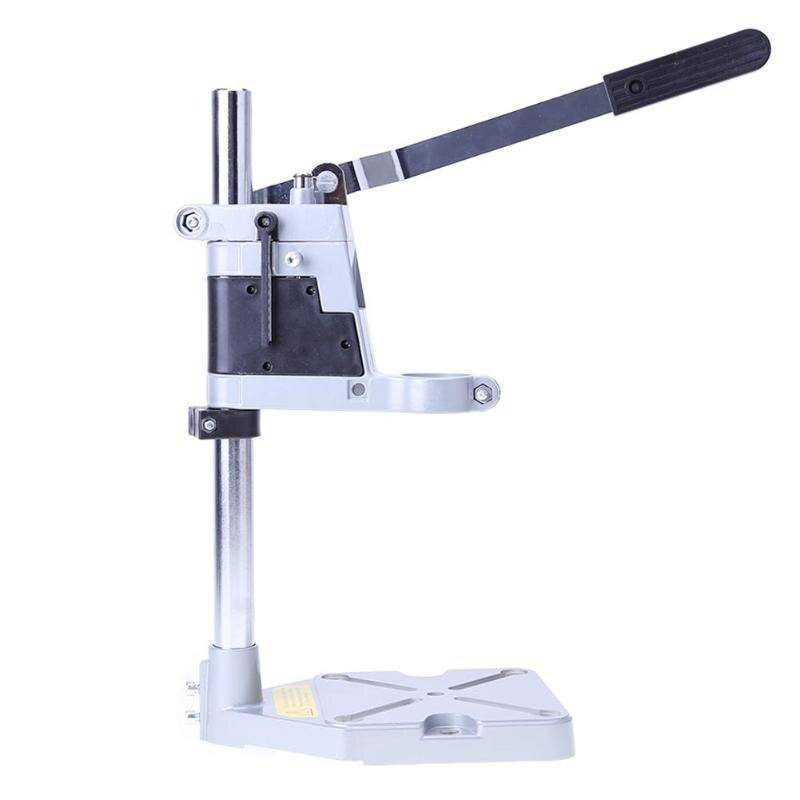

Топ-8. HammerFlex STD135

Рейтинг (2021): 3.49

Учтено 17 отзывов с ресурсов: Яндекс.Маркет, Все Инструменты, 220 Вольт

Лучшая цена

Самая дешевая стойка для дрели в нашем рейтинге. Ее стоимость примерно на 30% ниже, чем у ближайшего конкурента.

• Характеристики
  • Средняя цена: 1 000 руб.
  • Страна: Чехия (производится в Китае)
  • Высота (мм): 250
  • Диаметр гнезда для дрели (мм): 45
  • Рабочий ход (мм): 40
  • Размер основания (мм): 250×250
  • Вес (кг): 7

Если сверлильная стойка вам нужна лишь время от времени и вы не готовы платить за профессиональный инструмент, обязательно обратите внимание на данный продукт. Это самый дешевый вариант на рынке, причем выпущенный довольно известным брендом

Секрет кроется в форм-факторе товара. Здесь нет привычной каретки. Гнездо, в которое крепится дрель, установлено на двух штырях с пружинами. Основание одновременно служит своеобразными тисками. Не самыми удобными, да и установить собственный зажим сюда не получится. Нет и ограничителей глубины. Всю работу придется выполнять на глаз. В общем, самая примитивная стойка, главным преимуществом которой является ее цена.

Как сделать стойку своими руками?

Деревянная стойка

Первый вариант – деревянная конструкция. В данном случае стойка сверлильная для дрели изготавливается из твердых пород дерева. Состоит она из станины, вертикальной рамы из деревянных брусков, пружины, направляющих и держателя электроинструмента.

Первый этап – станина. Ее можно выпилить из ДСП или собрать из досок в виде короба, соединив все детали шурупами.

После этого из брусков изготавливают раму, по которой будет перемещаться держатель, и закрепляют ее в задней части станины.

Далее на вертикальные части рамы крепим металлические полозья, по которым собственно, и будет происходить перемещение подвижной части конструкции.

Самый важный момент – каретка. Она состоит из прямоугольного основания, совпадающего или немного превышающего ширину рамы. С одной стороны к этому основанию крепится держатель дрели с отверстием, превышающим диаметр редуктора инструмента на 0,5 миллиметров. С другой, тыльной, стороны монтируются полозья. Толщина держателя должна быть немного меньше длины цилиндрической части редуктора.

После этого в торцах передней части держателя нужно просверлить сквозное отверстие под болт, который должен быть такой длины, чтобы на его выступающую с противоположной стороны детали резьбу свободно накручивалась гайка. При затягивании резьбы гаечными ключами кромки фиксатора будут сходиться и фиксировать дрель.

Затем на тыльную сторону основания и на задний торец станины устанавливаются крючки для крепления пружины. Она необходима для того, чтобы по окончании работы возвращать инструмент в исходное положение.

После этого на основание каретки монтируется держатель, закрепляется он шурупами. Ими же соединяются все неподвижные детали. Для прочности конструкцию рекомендуется усилить ее стальными уголками и дополнительно места сопряжения неподвижных деталей промазать клеем.

Вариантов таких изделий много, один из них представлен ниже.

Металлическая стойка

Что касается металлических конструкций, здесь подойдет все, что угодно: чугунные или стальные пластины, уголки, профильные трубы, различные автомобильные запчасти (маховики, штоки амортизаторов, пружины, шатуны, рулевые рейки с шестернями) и так далее.

В качестве примера приведем простую конструкцию, при изготовлении которой можно обойтись без сварки. Все соединения – резьбовые.

Материалы:

• обрезки труб;
• стальной лист;
• амортизаторные штоки;
• хомуты из листового металла;
• болты;
• гайки;
• поворотный механизм;
• трос;
• два шплинта;
• шайбы и кронштейны.

Описывать последовательность сборки не будем, так как она подробно показана в ролике ниже.

миллиметров. Но для ее крепления к станине придется приварить короб соответствующего размера и установить в нем фиксаторы (например, по 2 болта с резьбой минимум М10 в боковых и задней стенках). Каретку тогда тоже придется варить, подгоняя под размер направляющей.

Перед окончательным закреплением электроинструмента в держателе нужно выполнить центровку, иначе требуемой точности при выполнении работ добиться не получится.

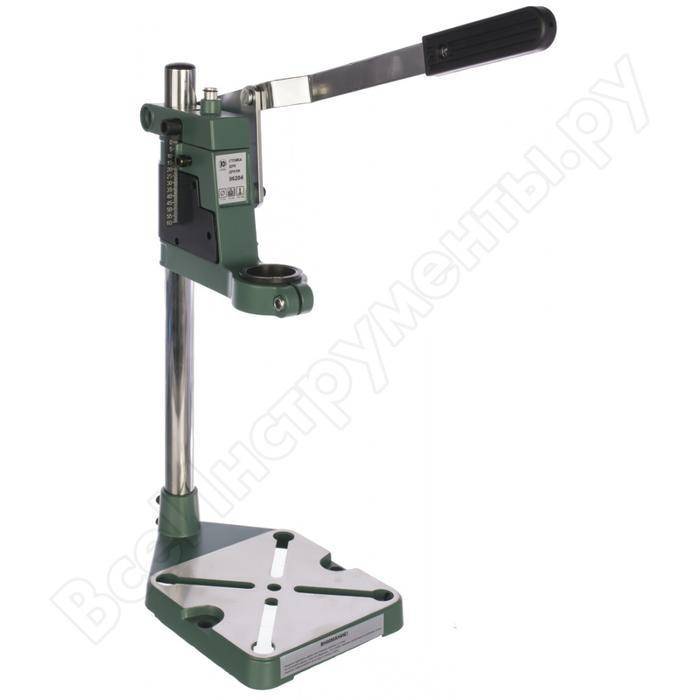

Топ-1. Энкор 20090

Рейтинг (2021): 4.75

Учтено 157 отзывов с ресурсов: Яндекс.Маркет, Все Инструменты, 220 Вольт, Озон, Отзовик

Самая популярная модель Стойка, набравшая наибольшее количество отзывов от покупателей на таких известных торговых площадках, как Яндекс.Маркет и Все Инструменты. Подавляющее число комментариев написано в положительном ключе.

• Характеристики

  Средняя цена: 3 800 руб.

• Страна: Россия
• Высота (мм): 550
• Диаметр гнезда для дрели (мм): 43
• Рабочий ход (мм): 65
• Размер основания (мм): 160×160
• Вес (кг): 6,8

Перед нами сверлильная стойка, собравшая более , среди которых практически нет негатива. Инструмент хвалят за качество и надежность. Платформа и каретка, в которую крепится дрель, изготовлены из прочного чугуна. Вертикальная труба нержавеющая, с толстыми стенками. Также тут достаточно мощная каленая пружина, не проседающая после длительного использования. Инструмент однозначно заслуживает внимания и занимает почетное место в нашем рейтинге. К недостаткам можно отнести только отсутствие тисков и направленные всего в одну сторону отверстия для их крепления. Если у вас нестандартные тиски, придется колдовать с их размещением на основе.

Сверлильные стойки. как выбрать и на что обратить внимание?

Sparky SP-43 разработана для дрелей с размером шеи 4,3 см. Плита основания вылита из чугуна, что делает работу более комфортной и неопасной, также увеличивает срок эксплуатации держателя. В добавок большой вес понижает возможность сдвига стойки в свое время использования. Ножки плиты покрыты резиной, потому держатель конечно установить на гладкое покрытие. Имеются отверстия для зажимных тисков. Что остается сделать нашему клиенту детали держателя совершенно подогнаны, поэтому возникновение люфтов на сто процентов исключается.

Технические свойства стойки Sparky SP-43:

• высота – 55 см;
• рабочий ход – 7 см;
• размеры – 16х16 см;
• наибольший вес применяемого инструмента – 3 кг;
• расстояние от стойки до оси сверла – 12,5 см;
• вес держателя – 6 кг;
• страна-производитель – КНР.

Пошаговая инструкция по изготовлению

Сооружение конструкции не представляет особой сложности для домашних мастеров, которые на базовом уровне умеют обращаться с инструментами. Процесс создания приспособления состоит из нескольких этапов:

1. Изготовление станины. Её делают из листа металла или ДСП размером 100х50 см. Для обеспечения большей прочности можно соединить вместе два полотна ДСП.
2. Фиксация стоек и подпорки. Делают их также из дерева или металла, после чего крепят перпендикулярно к станине при помощи сварки или шурупов.
3. Монтаж каретки и направляющих. Нужен держатель, чтобы зафиксировать дрель. Для этого крепят каретку с помощью уголков или хомутов. Фиксируют направляющие, они позволят дрели передвигаться в вертикальном направлении.

   Дешевизна, доступность и сравнительная простота изготовления стойки делает её очень популярным вариантом среди домашних умельцев

4. Создание перемещающего элемента. На каретке есть пазы, в которых крепят две пружины. Возле ручки устанавливают возвратный механизм. После этого штифт и боковые пластины ставят под прямым углом к каретке и фиксируют. В направляющие вставляют пружины.
5. Создание дополнительных элементов. Чтобы использовать стойку для фрезерования, на станине надо закрепить горизонтальную подставку, на которую потом будут фиксироваться тиски. Для создания отверстий под углом на стойку надо установить дополнительную пластину. После этого изделие готово к работе.

   Надо не забывать, что стойка для ручной дрели изготавливается кустарным способом, поэтому имеет некоторые недостатки

Хотя процесс изготовления стойки для дрели и имеет определённые сложности, но справиться с ним сможет практически любой домашний мастер. Достаточно изучить существующие чертежи или разработать свой, после чего все работы выполнять в соответствии с рекомендациями специалистов.

Виды направляющих для дрели

Кондуктор

Устройство представляет собой корпус из пластика, в котором жестко закреплены направляющие втулки под различные диаметры сверл. Благодаря ограничению отклонения, можно выполнять сверление с приемлемой точностью, причем на различных материалах.

Кондуктор удерживается одной рукой, а вторая держит дрель. Нет необходимости постоянно контролировать угол «увода». Кроме того, приспособление позволяет точно начать сверление в заданной точке. Кернение не потребуется.

Практически все направляющие с углом 90°, позволяют работать на закругленных поверхностях (трубах). Для этого на нижней опорной пятке предусмотрен специальный паз.

Существуют и более простые конструкции (если обойма под несколько диаметров неудобна в применении). Например, оправка, в которую можно вставлять втулки различного размера.

Помимо стандартных направляющих с углом «атаки» 90°, есть специализированные кондукторы, в которых втулки расположены под иным наклоном.

• невысокая точность (в направляющей втулке есть небольшой люфт);
• изнашивающее воздействие на сверло.

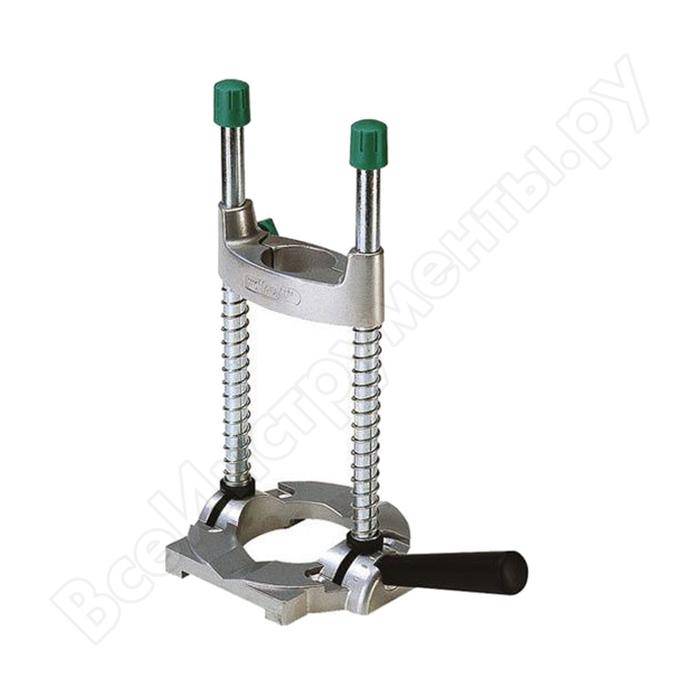

Направляющие со скользящей кареткой (бытовой вариант)

Представляют собой опорную станину, на которой закреплены вертикальные стойки. По направляющим свободно (но без перекосов) перемещается каретка, в которой закрепляется корпус дрели. Простейшие конструкции не могут менять угол наклона стоек.

Как правило, приспособления оснащены вырезом 45° для фиксации цилиндрических заготовок (например, трубы). Опора оснащена рукоятью для удержания, имеет нескользящее покрытие. С ее помощью можно с высокой точность и под визуальным контролем начать сверление, и поддерживать заданный угол.

Применение может быть ограничено лишь площадью заготовки: если она меньше размеров опорной площадки, использование невозможно.

Благодаря тому, что опора фиксируется руками мастера, размещение направляющей может быть каким угодно: хоть на потолке.

• доступная цена;
• высокая точность позиционирования.

работает только с определенными диаметрами сверл, и с единственно возможным хвостовиком.

Полупрофессиональные направляющие для дрели

Полупрофессиональные направляющие могут оснащаться различными крепежными приспособлениями для станины, регуляторами глубины сверления, угол можно задавать как вдоль, так и поперек плоскости качание инструмента. За счет этого оборудование получается более громоздким.

Профессиональные направляющие для дрели

Как правило, направляющие стойки для профессионального использования оснащаются собственным патроном для сверл. Для чего это делается?

Даже самый точный хомут крепления дрели имеет серьезную погрешность. Кроме того, дрель постепенно изнашивается, подшипники на валу дают небольшой люфт. Все это сказывается на точности сверления.

Крепление штатного патрона направляющей менее подвержено износу, поскольку используется реже

К тому же вам не важно, какая дрель соединяется с патроном. Это всего лишь источник вращения

• высокая точность;
• продуманное крепление на заготовке;
• возможность выполнять работы с высокой интенсивностью и нагрузкой.

• высокая стоимость;
• узкая специализация.

Прежде чем идти в магазин за направляющей, определитесь: какие задачи стоят перед вами. Не следует без надобности покупать дорогостоящее и громоздкое оборудование. Для большинства домашних задач подойдет такое приспособление:

Стойка

для дрели, шуруповёртов и перфораторов представляет из себя стационарное устройство, к которому закрепляются сверлильные инструменты. Большая часть производимых держателей имеют ограничение по размеру шеи дрели, и даже не превосходит 43-45 мм. С применением схожих устройств вам полностью четкое и ровненькое сверление деревянных материалов, металла, пластмассовых изделий и т.д. Еще и держатели поглощают вибрацию, делая работу более обычной и комфортабельной. Сделать стойку для дрели конечно и самостоятельно.

Изготовление стального станка: инструкция с пошаговым фото

Металлический станок состоит из аналогичных узлов, но сделать их труднее из-за сложности обработки материала. Достоинство конструкции в надежности, отсутствии люфта, что идеально подходит для установки дополнительных узлов, расширяющих функциональность станка.

Общее устройство металлического станка представлено на чертеже, а порядок изготовления конструкции следующий:

Для станины понадобится стальная плита толщиной 1 см. Размеры можно взять аналогичные, как у модели из дерева.

Стойку приваривают из квадратной или круглой трубы сечением 32–40 мм. Можно на плиту приварить гильзу большего диаметра, а в нее вставить трубу и зажать болтом.

Каретку изготавливают из трубы большего диаметра. Она должна свободно надеваться на стойку. К каретке фиксируют стальной хомут для дрели.

Теперь осталось все узлы сложить в одну конструкцию и попробовать хомутами зафиксировать дрель.

Топ-6. Skrab 25519

Рейтинг (2021): 3.55

Учтено 17 отзывов с ресурсов: Яндекс.Маркет, 220 Вольт, Озон

Универсальная конструкция Поворотная каретка позволяет работать под углом 90 градусов, что дает возможность размещать на стойке не только ручную дрель, но и шлифовальную машину с прямым расположением диска.

• Характеристики

  Средняя цена: 4 400 руб.

• Страна: Латвия (производится в Китае)
• Высота (мм): 425
• Диаметр гнезда для дрели (мм): 43
• Рабочий ход (мм): 60
• Размер основания (мм): 156×156
• Вес (кг): 3,4

Производитель решил обойти своих конкурентов по оригинальности. По сути, перед нами обычная вертикальная сверлильная стойка, однако, судя по описанию, установить в нее можно не только дрель, но и шлифовальную машину. Конечно, только с прямым расположением диска, так как угловое размещение просто не имеет смысла. Кроме того, стойка позволяет сверлить отверстия под углом. Решение откровенно странное, так как эту функцию чаще всего выполняют обычные тиски. Как бы то ни было, каретка у инструмента подвижная, способная поворачиваться на 90 градусов. Если у вас есть подходящие для нее задачи, то найти альтернативу на рынке будет довольно сложно.

Инструкция по изготовлению

В принципе, сборка практически любой подставки для дрели происходит по одной и той же схеме. После того как выбрана станина, и к ней, при необходимости, прикреплены уголки, на ней фиксируется подпорка для стойки. На следующем этапе сама стойка соединяется с основанием при помощи винтовых соединений. Затем каждая направляющая должна быть смонтирована на стойке, что удобно делать с использованием мебельного крепежа

Важно упомянуть, что направляющие должны быть без поперечного люфта

Размеры каретки зависят от размеров дрели. Закреплять сверлильное устройство удается при помощи двух способов. Во-первых, это могут быть хомутики, которые пройдут через специально просверленные отверстия в каретке. Для надежной фиксации затягивать их придется очень крепко.

Во-вторых, устройство закрепляется при помощи специальной колодки – кронштейна.

Делается она обычно из деревянной пластины, крепится к базовой каретке под углом в девяносто градусов и укрепляется металлическими уголками. В самой колодке необходимо будет сделать круговой вырез для дрели, диаметр которого на полмиллиметра меньше, чем диаметр дрели, а также прорезь, чтобы закреплять дрель в отверстии. Отверстие создается либо цилиндрической насадкой, либо по простой инструкции. Сперва измеряется диаметр дрели и на деревянной пластинке чертится круг. Следом по окружности с внутренней стороны делается несколько отверстий. Пилкой или же специальным инструментом срезаются промежутки между маленькими отверстиями, а получившееся отверстие обрабатывается напильником.

Последняя может быть либо состыкована с ручкой, либо же отдельно размещаться внизу каретки при помощи специальных пазов. Во втором случае, когда происходит нажатие на ручку, каретка с зафиксированным устройством едет вниз, а обрабатываемая деталь, соответственно, сверлится. В это время пружинки запасают энергию, и когда ручка будет отпущена, каретка вернется наверх.

Топ-3. WolfCraft 5027000

Рейтинг (2021): 3.96

Учтено 21 отзыв с ресурсов: Яндекс.Маркет, Все Инструменты

Самая надежная конструкция

Модель изготовлена из прочного чугуна, выдерживающего существенные нагрузки. Опора из высоколегированной стали делает стойку еще более надежной и долговечной. Производитель не использует силумин и другие хрупкие сплавы.

• Характеристики
  • Средняя цена: 12 700 руб.
  • Страна: Германия
  • Высота (мм): 305
  • Диаметр гнезда для дрели (мм): 45
  • Рабочий ход (мм): 130
  • Размер основания (мм): 203×307
  • Вес (кг): 8,07

Данная сверлильная стойка относится к категории профессиональных. Об этом говорит не только ее цена, но и некоторые особенности конструкции. В частности, тут полностью закрытая каретка, исключающая попадание стружки в нажимной механизм. Для более точной работы имеется линейка, а также ограничитель, не дающий дрели опуститься ниже установленного уровня. Также тут очень удобные рукоятки, состоящие из трех модулей, а не одного, как это чаще всего бывает. Конечно, обернуть штурвал полностью не получится, глубина хода всего 130 миллиметров, зато это очень удобно при работе. Ну, и конечно, применены только прочные материалы – чугун и легированная сталь. Никакого силумина и дешевого пластика.

Как выбрать?

Учитывая широкий спектр моделей, предлагаемых различными компаниями-производителями, к выбору наиболее подходящей модели следует подходить с должной тщательностью и ответственностью. В первую очередь необходимо внимательно осмотреть саму дрель на предмет наличия посадочной муфты, так как на некотором оборудовании ее может не быть. Этот элемент представляет собой цилиндр длиной несколько сантиметров. Большинство дрелей и отверток имеют стандартный диаметр 4,3 см

Помимо конструктивных особенностей самого сверлильного инструмента, нужно обратить внимание на некоторые другие моменты

Параметры, материал изготовления и качество опорной плиты. Как показывает практика, изделия из чугуна более практичны и эффективны

Еще одной важной деталью станет наличие крепежных приспособлений и отверстий для крепления конструкции к столу и установки тисков

• Расстояние между самой опорой и осью сверла, определяющее максимальный размер заготовки.
• Характеристики опоры, определяющие перечень моделей инструментов, подходящих для установки на опору.
• Регулируемая глубина сверления. Этот вариант актуален в ситуациях, когда необходимо просверлить большое количество одинаковых отверстий.
• Принцип механизма движения.

Как сделать простую сверлильную стойку для электродрели

Первый вариант самодельной конструкции, несмотря на простоту, сочетает в себе сразу несколько преимуществ – невысокую стоимость и функциональность.

Стоимость реализации этой идеи минимальна. В любом случае такая самоделка обойдется дешевле, чем покупка самой примитивной заводской модели.

Идея сделать подставку для дрели своими руками принадлежит автору YouTube-канала MakeTools. Основной материал для изготовления конструкции – профильная труба с толщиной стенки 1,5 мм.

Размер буровой стойки 300×300 мм (однако при необходимости основание может быть увеличено).

Высота стойки составляет 500 мм (при необходимости, опять же, вы можете изменить ее вверх или вниз).

Т-образная подвижная часть, к которой крепится электродрель, состоит из двух частей: вертикальной (длина – 150 мм) и горизонтальной (длина – 100 мм).

Кроме того, используются крепежи в виде болтов и гаек разного размера: М10 – для соединительных деталей, М8 – для фиксации дверной пружины (возвратного механизма).

Начинаем делать подставку для дрели своими руками.

Первым делом нужно сделать грядку (основание). Отрежьте четыре куска трубы краями под углом 45 градусов и сварите их.

Далее вырезаем еще четыре заготовки и свариваем их внутри получившегося каркаса.

Далее вам нужно будет сделать регулируемые ножки. Для этого просверливаем в станине четыре отверстия по краям и привариваем гайки. Ввинчиваем в них болты (они будут выступать в роли ножек).

На следующем этапе мы делаем подвижную деталь в форме Т. Последнее отверстие в короткой части (стойке) нужно будет заглушить. Вырежьте из листа кусок квадратной пластины подходящего размера, вставьте его в профильную трубу и ошпарьте.

Далее нужно сделать хомут для фиксации сверла. Его можно сделать из отрезка круглой металлической трубки. Обрезаем, подогнаем по размеру и привариваем две гайки.

Режем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к кровати. Сверху ставим подвижную часть. Привариваем хомут к опоре.

Теперь вам нужно будет сделать направляющий рычаг, который будет опускать движущуюся часть вместе со сверлом.

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. К рычагу привариваем гайку удлиненной формы, а к подвижной части нужно будет приварить болт.

Далее нужно сделать еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем гайку удлиненной формы, с другой – болт. К длинному плечу привариваем вторую удлиненную гайку.

Сделаем еще одну деталь. К головке болта привариваем удлиненную гайку, как показано на фото ниже.

Просверлите отверстие в рамке держателя, вставьте и закрепите деталь. Прикрепляем к нему короткий рычаг. И уже прикрепляем к нему рычаг привода.

На последнем этапе остается только установить дверную пружину, которая после сверления заготовки вернет механизм перемещения сверла в исходное положение. Пружина фиксируется двумя удлиненными гайками и болтами.

К подвижной части приваривается нижняя гайка, верхняя фиксируется болтовым соединением.

Для этого нужно просверлить в стойке отверстие, в которое вставляется болт (с внутренней стороны профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

С помощью этого простого инструмента вы можете просверливать вертикальные отверстия в дереве, фанере или металле, не беспокоясь о деформациях.

Рекомендуем посмотреть пошаговый процесс изготовления основных конструктивных и сборочных деталей станины в авторском видео.

Виды стоек

Как уже было отмечено, стойки для сверления могут быть как промышленными, так и самодельными.

Заводские товары представляют собой металлические конструкции на одной или двух направляющих круглого, квадратного или прямоугольного сечения. Стоимость таких конструкций варьируется примерно от нескольких тысяч до десятков тысяч рублей.

Среди дешевых стоек — изделия сомнительного качества. Дорогие же экземпляры производятся изготовителями электроинструментов (в частности, «BOSCH») и предназначены для эксплуатации в комплекте с определенными моделями дрелей с заданными характеристиками. Надежность известных брендов сомнения не вызывает.

Приспособления для вертикального сверления, изготовленные в домашних условиях, могут быть как металлическими, так и деревянными. Первые конструктивно аналогичны простым заводским аналогам, а вторые строятся из досок, ДСП, брусков подходящих размеров.

Прежде, чем покупать и монтировать самостоятельно данный узел, нужно ясно понимать задачи, которые он будет выполнять.

Сверлильные стойки. как выбрать и на что обратить внимание?

Sparky SP-43 разработана для дрелей с размером шеи 4,3 см. Плита основания вылита из чугуна, что делает работу более комфортной и неопасной, также увеличивает срок эксплуатации держателя. В добавок большой вес понижает возможность сдвига стойки в свое время использования. Ножки плиты покрыты резиной, потому держатель конечно установить на гладкое покрытие. Имеются отверстия для зажимных тисков. Что остается сделать нашему клиенту детали держателя совершенно подогнаны, поэтому возникновение люфтов на сто процентов исключается.

Технические свойства стойки Sparky SP-43:

• высота – 55 см;
• рабочий ход – 7 см;
• размеры – 16х16 см;
• наибольший вес применяемого инструмента – 3 кг;
• расстояние от стойки до оси сверла – 12,5 см;
• вес держателя – 6 кг;
• страна-производитель – КНР.

Читайте так же

Привод опускания изготовлен в облике большой прорезиненной ручки, что делает работу более четкой. Стойку для дрели Sparky SP-43 применяют для обработки металла, дерева, изделий из керамики и т.д.

Держатель хоть какой модели идеальнее всего надёжно закрепить к недвижной поверхности, это не столько сделает сверление четким, да и неопасным.

Модель Энкор 50429 работает по тому же принципу. Представляет из себя железное основание с закреплённой тут трубой и механизмом. Благодаря последнему и происходит передвижение устройства. Стойка для дрели Энкор версии 50429 позволяет перемещать инструмент плавненько и только по одной прямой полосы. Использовать миф держатель есть вариант как самостоятельно, так на производстве. В комплекте с ребенком идёт шестигранный ключ и аннотация по эксплуатации.
