Штробим стены под проводку болгаркой без пыли

Какими бывают стены в домах и квартирах

При выборе технологии штробления необходимо узнать, из какого материала построено здание.

Древесина

Проделывать каналы в таком материале нежелательно, однако иногда без этого действия обойтись не получается. От правильности выполнения работ зависят защищенность кабелей, пожаробезопасность проводки. Лучшим решением является отказ от штробления в дереве в пользу наружной укладки или использования кабель-каналов.

Бетон

Стены из прочного материала с трудом поддаются механической обработке. Каналы рекомендуется проделывать штроборезом (штраборезом). При отсутствии такого инструмента допускается использование болгарки с диском по камню. Штробление в таком случае отнимает больше времени и сил.

Газобетон

Трудности при формировании каналов в мягком материале возникают редко. Рекомендуется применять болгарку с алмазным кругом или штроборез. Можно заменить их самодельным приспособлением, имеющим вид согнутой металлической трубы с выступом для углублений с одной стороны, рукояткой — с другой. При использовании болгарки возникает много пыли, поэтому стоит позаботиться об устройстве для ее быстрого удаления.

Кирпич

Работу с кладкой нельзя назвать простой, ведь материал устойчив к механическому воздействию. Скрытую проводку в кирпичных домах делают редко. Чаще всего кабель фиксируют поверх кладки, после чего заделывают слоем штукатурки. Последняя должна иметь толщину более 3 см, чего достаточно для стандартных кабелей.

Гипсокартон

Лист слишком тонок, поэтому штробить его невозможно. Провод прячут под гипсокартонной конструкцией, прикрепляя его к металлическому каркасу. Единственно возможным вариантом является формирование посадочных мест для розеток и выключателей перфоратором.

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

  • Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
  • Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
  • Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
  • Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
  • Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
  • Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
  • При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
  • В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
  • Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
  • При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

Самодельный уловитель пыли для болгарки

Мастера часто прибегают к собственноручному изготовлению защитного кожуха на шлифмашину под пылесос. Такая завеса поможет отводить пыль. Для работы нужно взять:

  • кастрюлю алюминиевую;
  • измерительные инструменты;
  • болгарку;
  • краску.

Из нижней части кастрюли вырезается кожух по диаметру рабочего колеса болгарки. Здесь нужно точно просчитать глубину работы диска. От него зависит высота формируемого среза.

Из остатков кастрюли вырезают посадочную ось. На болгарку примеряют сечение вытяжного приспособления. Надежно крепят его.

По такому же методу собирают патрубок для шланга простого бытового пылесоса. Края готовой конструкции аккуратно, по единой линии загибают внутрь. Это нужно для прикрепления боковых стенок. Их можно сделать из любого материала (металлический лист и др.).

Остается придать готовому приспособлению эстетичный вид: зачистить стыки и покрасить краской.

Штроборез своими руками

Самодельный кожух из фанеры на болгарку для штробления стен

Чтобы проштробить стены под проводку своими руками, можно сделать самодельный штроборез. Для его изготовления понадобятся:

  • Мощная угловая шлифмашина от 1,2 кВт. Такой показатель крайне необходим, поскольку инструмент будет вращать два алмазных диска.
  • Труба с внутренним сечением 50 мм (металлическая).
  • Железо листовое с толщиной 2 мм и более.
  • Колесики или подшипники в количестве 3-4 штуки диаметром 2-3 см.
  • Металлические прокладки для их устройства между двумя дисками (их лучше заранее заказать у токаря).
  • Металлические крепежи (гайки, винты).
  • Два-три отреза труб маленького сечения.

Дополнительно нужно заготовить напильник, тиски, сварочный аппарат, молоток, штангенциркуль, линейку, карандаш. Завершающий штрих — покрытие дисков нитроэмалью. Поэтому нужно заготовить и её.

Принцип формирования самодельного штробореза заключается в том, чтобы на угловую шлифмашину закрепить два диска для резки по бетону. Между ними при помощи прокладок выдерживают нужное расстояние (по ширине будущей штробы).

Штроборез из дрели

Сделать своими руками нужный инструмент из дрели проще простого. Нужно лишь зафиксировать в патроне дрели нужную фрезу. Но формирование канавок при помощи такого устройства не совсем качественное. Бороздки имеют разную глубину и ширину.

Перфоратор

Это настолько универсальное приспособление, что его вполне можно приспособить для штробления твердой поверхности. Если у вас есть навык владения дрелью, то с перфоратором тоже не возникнет особых проблем. Алгоритм ваших действий должен быть примерно таким:

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

  1. Перед тем, как сделать штробу, по всей длине кабельной трассы делаем отметки для сверления отверстий, с шагом 10–15 мм.
  2. Высверливаем все намеченные точки (диаметр сверла и глубина его вхождения подбирается исходя из размера и количества проводов).
  3. Специальной насадкой в виде лопатки, пробиваем перекрытия между отверстиями.

Вот и вся работа. На выходе получаем достаточно ровный шов, с минимальным количеством сколов.

А еще перфоратор отлично подходит для сверления круглых ниш под розетки. Для этого нужна насадка-коронка. С ее помощью нужно пробурить отверстие нужной глубины, куда впоследствии монтируется подрозетник и розетка.

Перейдем от простых инструментов к более сложным и узнаем, как проштробить стены более продвинутыми способами.

Она отлично справляется с металлическим изделиями, но если установить диск для резки бетона, то можно пилить и стены. Но приготовьтесь к тому, что при работе болгаркой будет много шума и пыли.

Перед началом работ нужно наметить две параллельные линии на нужном расстоянии. Потом сделать пропилы по всей длине отмеченных полос. На следующем этапе понадобятся наши вспомогательные инструменты (молоток с зубилом). С их помощью необходимо выдолбить оставшуюся часть перекрытия.

Таким образом, получается довольно ровная борозда. Но у этого способа есть и минусы:

  • Огромное количество пыли.
  • Невозможность регулировки глубины реза.
  • Неудобство резки, при подходе к потолку или полу.

Делая скидку на маленькие недостатки, можно сказать, что болгарка – это лучший вариант для штробления своими руками. Но есть еще более совершенный способ, требующий применения высокопрофессионального оборудования.

По внешнему виду он напоминает усовершенствованную болгарку, только возможностей у него куда больше:

  • Два режущих круга вместо одного. А это значит, что пропилы будут еще ровнее и на каждый из них потребуется в два раза меньше времени.
  • Регулировка ширины пропила. Достаточно наметить на поверхности одну полосу и получится борозда необходимой ширины.
  • Возможность установки нужной глубины реза. Можно не боятся чересчур глубокого проникновения в стену, заранее выставив требуемое расстояние.
  • Отсутствие пыли. В комплексе с промышленным пылесосом ваше помещение останется чистым. Но в этом случае нужен помощник.

Принцип работы аналогичен предыдущему. Выставляются требуемые параметры штробления и производится резка. Если нужно подойти близко к потолку или полу, используйте перфоратор. Но покупать штроборез ради одного ремонта бессмысленно, поэтому выбирая этот способ, необходимо учитывать, что придется потратиться на услуги профессионалов.

Можно ли штробить несущие поверхности

Формирование канала уменьшает толщину и прочность стены, поэтому необходимо согласовывать процедуру со строительным департаментом. Нужно доказать, что при штроблении не будет затронут арматурный каркас. Жителям панельных домов в выдаче разрешения часто отказывают. Согласовать штробление в кирпичном доме проще.

Другими способами решения проблемы являются:

  1. Штробление слоя штукатурки без углубления в панель. Арматура залегает на глубине 1,5-2 см, поэтому риск повреждения каркаса при использовании этого метода минимален.
  2. Сокрытие проводки под гипсокартонной конструкцией.
  3. Укладка кабелей в специальных плинтусах.

Набор инструментов

Штробление выполняется только с использованием специального оборудования. Есть механические варианты и электрические.

Механическое воздействие осуществляется при использовании одновременно молотка с зубилом. Хороший метод, который нельзя применить для всех поверхностей с одинаковым успехом. Более твердые материалы потребуют основательного подхода.

Долото и молоток

Электроинструменты разделяются на аккумуляторные и работающие от сети. Главное, чтобы питания было достаточно для поддержания мощности.

Устройство болгарка отлично прорезает края под укладку проводки, но выходит слишком много строительной крошки с пылью, быстро распространяющейся вокруг. Последствия подобных трудов вымываются далеко не за один подход.

Болгарка

Перфоратор используют отдельно, либо вместе с аппаратом. Пилой намечают границы, а середину удаляют отбойным приспособлением. Можно сразу выбивать лишнее сырье отбойником, но тогда не получится ровных краев. Понадобится заравнивать все вручную.

Перфоратор

Штроборез сочетает положительные качества обоих вышеописанных агрегатов, дополнительно располагая встроенным пылесосом.

<?php echo adrotate_group(4); ?>

Штроборез

Аппарат имеет два алмазных диска малого диаметра, которые можно выставить на нужном расстоянии, отбойная часть, а по бокам плотные завесы, которые не дают грязи разлетаться по помещению. Отходы направляются к засасывающей трубе и удаляются аккуратно.

Альтернатива штроборезу

Создание каналов в кирпичной кладке или бетоне, применяемой при изготовлении перекрытий, процесс довольно трудоёмкий, при котором образуется много грязи и пыли. При выполнении сложных монтажных задач используют специальный инструмент, такой как штроборез. Штроборез напоминает собой ручную циркулярку, только в процессе работы используются два пильных диска.

Читать также: Гидравлическое масло и 20а

Штроборез (бороздодел) является машинкой узкого направления, используется для производства работ в больших масштабах и приобретается в основном бригадами специалистов. Когда объем производимых работ небольшой, то не стоит тратиться на приобретение профессионального инструмента.

Альтернативой штроборезу будет недорогая насадка на болгарку для штробления стен. Насадки для УШМ разных фирм имеют различия в общем виде и конструкции. Такая насадка представляет собой защитный металлический кожух, главной функцией которого остаётся защита рабочего от летящих в него осколков обрабатываемой поверхности.

Насадка на УШМ для штробления оснащена приспособлением для подключения пылесоса, и адаптирован к установке двух пильных дисков. После прохода паза двумя дисками, остаётся только удалить перемычку при помощи перфоратора или ударной дрели. Некоторые модели имеют устройство для регулировки глубины пропиливаемого паза.

Это своеобразная платформа, как на ручной циркулярной пиле, на которой заданная глубина паза достигается путём поднятия или опускания болгарки прикреплённой к кожуху. Платформа оснащена направляющими и ходовыми колесиками. Которые при непосредственном соприкосновении с поверхностью помогают удерживать заданное направление пропила и ограничивают глубину врезки. Наличие всех этих устройств на насадке превращают в полноценное устройство для штробления обычную болгарку.

Правильная укладка проводки в штробы

Замечания по безопасности:

Что делать со старым кабелем? При проведении ремонта, старая проводка может оставаться в стене при условии, что она полностью отключена от источника энергии, и не проходит по маршрутам новой проводки. Если нет возможности произвести полную замену, и вы частично будете использовать старый алюминиевый провод, необходимо позаботиться о правильном соединении двух видов металла.
При укладке кабеля в старые штробы (пусть и частично), старый кабель надо удалить.
Перед началом работ необходимо составить карту действующей проводки. Возможно, вы не знаете, где был проложен кабель. Тогда надо прозвонить стены кабеле искателем.
После укладки кабеля в штробы, замазывание надо производить как можно более герметично. Если стена бетонная — штроба закрывается цементом

Перед установкой гипсокартонного листа, важно не оставлять воздушных полостей. Это своеобразная гарантия от возгорания изоляции проводки, в случае короткого замыкания.
Линии прокладки только параллельно и перпендикулярно потолку

Исключение составляет вариант со скошенным уровнем (мансарда). Тогда штроба прокладывается вдоль линии скоса.

Расстояние от действующих и планируемых инженерных сетей (трубы отопления, водоснабжения, газ) не менее полуметра.
Расстояние от потолка, углов, оконных и дверных проемов — 15–20 мм.
Глубина штробления зависит от сечения провода и способа укладки. Обычно достаточно углубления 20 мм, за исключением укладки в гофр. Если на стену будет наноситься толстый слой штукатурки — достаточно 3–5 мм от плоскости черновой стены до проводки. То же самое относится к потолку. Глубина может быть меньшей.
Продумайте схему временного электропитания. Если вы проживаете в этом помещении, и не успели завершить замену электропроводки в срок, старые линии вы уже не сможете подключить.
Важно! Проверьте исправность входных автоматов. Не должно быть никаких жучков и прямых подключений. Все только в штатном режиме.
Связные (телефонные, интернет) кабели прокладываются на расстоянии не менее 50 см от силовых. Пересечение только под прямым углом.

Статья в тему: Вредны ли светодиодные лампы для здоровья человека

При желании, можно уложить кабель в гофр. Это даст возможность замены проводки, не вскрывая стену.

Использование перфоратора и болгарки в ремонте

Сначала нужно определить, в каком месте комнаты будут находиться розетки. После этого следует наметить путь, по которому необходимо проложить электрический провод. Нанеся разметку на стены, нужно взять перфоратор, высверлить отверстия строго по линии. Шаг между ними должен составлять от 1 до 2 см.

Когда отверстия будут готовы, их следует соединить. Для этого перфоратор необходимо переключить в специальный режим, который называется «молоток». Перегородки между 2 отверстиями лучше всего удалять, удерживая инструмент под углом 90°С.

В работе можно использовать бур или специальный клиновидный инструмент, работающий по ударному принципу.

Выбрав нанесение штробов при помощи перфоратора, нужно помнить о ряде недостатков этого способа. Среди них стоит упомянуть следующие:

  1. Сильный шум, который возникает при работе инструмента. Если ремонт будет проходить в жилых помещениях, то нужно заранее сообщить соседям о предстоящих работах.
  2. На рассверливание стен придется потратить много времени. Процесс трудоемкий, он потребует от специалиста опыта.
  3. В результате манипуляций получаются штробы, кромки которых имеют низкое качество.
  4. В помещении образуются мусор и осколки.

Заменить традиционный способ можно, выбрав штробление болгаркой, оборудованной алмазным диском. Этот способ позволит сделать кромки хорошего качества. Сначала вдоль разметки нужно сделать 1 борозду. Потом, отступив от нее на 3 см, сделать 2-ю борозду. После этого необходимо взять перфоратор, переключить его на «молоток» и убрать материал, который находится между очерченными ранее бороздами.

В результате получатся штробы с достаточно качественными кромками, но с неровной поверхностью. Она может повредить изоляцию электропровода. Кроме того, этот способ имеет еще несколько недостатков, и главным из них станет большое количество строительной пыли.

Это интересно: Правила монтажа электропроводки в доме самостоятельно: теория и практика

Способы штробления стен своими руками

Способы штробления стен зависят от применяемых инструментов при проделывании штробы. Давайте рассмотрим более подробно, чем можно проштробить стену.

Интсрумент для штробления:

  • перфоратор;
  • болгарка;
  • штроборез;
  • молоток и стамеска.

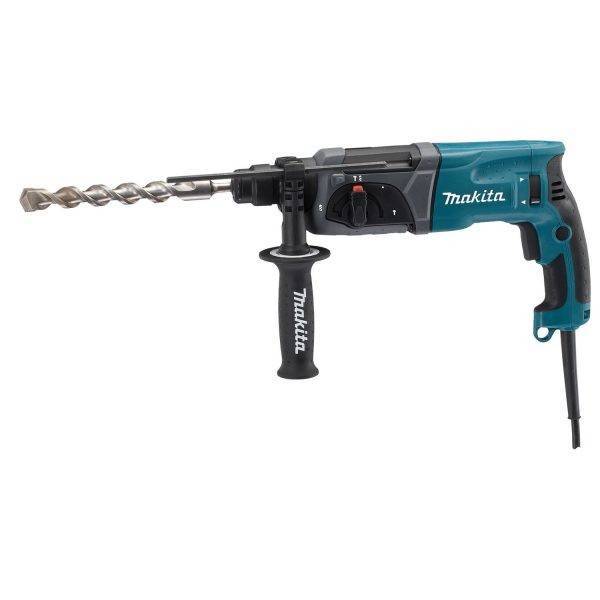

Перфоратор

Наиболее распространенным способом штробления является штробление с помощью перфоратора.

Для того, чтобы сделать штробу перфоратором, нужно подготовить его к работе и подобрать нужные насадки это может быть: штробер, бур или лопатка. Насадка подбирается в зависимости от типа стены.

Перед началом штробления перфоратор подключают источнику электроэнергии и одевают на глаза защитные очки, а также проверяют прочность закрепления выбранной насадки.

После этого, переключают перфоратор в режим сверления с ударом, берут перфоратор двумя руками за рукоятки и направляют наконечником на то место, где нужно сделать штробу. Во время штробления перфоратор нужно держать крепко и нажимать в сторону стены.

Обычно процесс штробления перфоратором стены происходит путем постепенного выдалбливания в стене канавки нужной ширины и длины.

Если материал особо прочный, то можно выдолбить два отверстия рядом и соединять их, что хоть и замедлит процесс штробления, но позволит ему продолжаться.

Нужно следить за нагревом корпуса перфоратора и делать остановки для его остывания, а также смазывания хвостиков буров.

Болгарка

Штробление с помощью болгарки достаточно распространено в силу ее доступности и недорогой цены.

Для того, что бы начать штробление болгаркой нужно закрепить на ней специальный алмазный диск для работы по бетону и подключить к источнику электропитания.

Обязательно необходимо надеть защитные очки и проверить защитный кожух, что бы струя измельченного материала и пыли, которые выбрасываются болгаркой, не причинили вреда окружающим и помещению.

Болгарку следует направлять по выбранной линии стены для того, что бы штроба получилась нужного размера и направления. Для создания штробы крутящийся диск болгарки следует неспешно направить в нужное место и прижав его к стене проделать желоб требуемого размера.

После этого проделать еще один желоб, параллельный тому, что был сделан ранее, а оставшийся между ними материал выбрать с помощью перфоратора используя насадку лопатка.

Штроборез

Процесс изготовления штроб с помощью штробореза подобен тому, как это делается с помощью болгарки. Отличием является то, что у штробореза имеется сразу два диска, благодаря чему в стене прокладывается сразу два желоба, а также то, что расстояние между дисками можно регулировать.

Но, и в этом случае материал, который остался между желобами, нужно убирать с помощью перфоратора.

Молоток и стамеска

Молоток и стамеска используются для изготовления штроб в мягких материалах, к числу которых можно отнести почти все виды штукатурки.

Для штробления стены с помощью молотка и стамески необходимо взять в одну руку молоток, а в другую стамеску и, приставив к нужному месту стены стамеску, ударить по ней молотком, в результате чего в стене появится выбоина.

Создавая таким образом выбоины и расширяя их в нужном направлении и размере можно создать штробу.

Размеры штробы, такие как глубина и ширина определяются размерами кабеля или трубы, однако не могут превышать 30% от ширины стены.

Установка на болгарку

Монтируется пылеотвод на стандартный защитный кожух от УШМ. Причем весь процесс занимает буквально одну, две минуты. Сравните с процессом монтажа от Хилти:

Без разницы на какую болгарку вы будете его устанавливать. AirDuster подходит на самые популярные марки – Hilti, DeWalt, Bosch, Skil, Makita, Metabo, AEG.

Сверху и снизу у кожуха имеются своего рода подпятники.

Совмещаете стандартный защитный кожух УШМ (там где будет расположен диск) и обратную сторону Mechanic до этих ограничителей.

Разворачиваете два крепления с “барашками” так, чтобы они поджали и соединили всю конструкцию воедино. После чего просто затягиваете винты.

При этом нужно обращать внимание и контролировать симметричность насадки по отношению к кожуху УШМ. На этом все! Пылеудаление и болгарка готовы к работе

На этом все! Пылеудаление и болгарка готовы к работе.

Применение других инструментов

При использовании молотка и зубила канавка выйдет неровной. Такой способ не требует финансовых затрат (не нужно приобретать электроинструменты). В этом случае канал придётся делать частями: наметить зубилом края борозды с углублением на 1−1,5 см и долбить по линии длины, отмеченной на схеме. После снятия слоя следует продолжать углубление штробы, пока не получится нужный размер.

Перфоратором такую же работу можно сделать за более короткий промежуток времени, но штробление тоже будет не совсем ровным. В этом случае нужно использовать бур и лопатку. По борозде сделать отверстия глубиной не более 25 мм на расстоянии 10−15 мм одна от другой. Лопаткой удалить ненужный материал.

При работе болгаркой стенки канала получаются ровные, но в помещении образуется очень много пыли. Лучшим вариантом будет применение алмазного диска, так как им удобно пользоваться при обработке кирпичной или бетонной стены.

По намеченным краям борозды производят параллельные надрезы по всей её длине. Ненужный материал, находящийся в канале, удаляют зубилом и молотком или с помощью перфоратора, оснащённого лопаткой.

Особенности выполнения работ

Выполнять штробление стен можно не всегда и не везде. В большинстве случаев выполнение штробления несущих стен запрещено. Если говорить о наружных несущих стенах, то их толщина большая, и выполненная штроба незначительно уменьшит их прочность, а вот с внутренними несущими перегородками ситуации сложнее.

Если вам разрешили выполнить штробление несущих стен, то надо помнить следующее: глубина борозды не больше 2 см, а располагаться они должны только вертикально. Работать перфоратором на несущих стенах не рекомендуется, так как даже при аккуратной работе, в этом случае образуются микротрещины, что уменьшает прочность конструкции.

Если вы проживаете в многоквартирных домах, то штробить потолок запрещено. При выполнении горизонтальных канавок необходимо отступать от потолка и от пола на расстояние 20-40 см. Борозды должны быть вертикальными и горизонтальными, выполнять их по диагонали нельзя. От окна и от дверей вертикальная канавка должна находиться не ближе чем на 10 см.

Эта работа связана с образованием большого количества пыли, а также могут откалываться мелкие частички материала, поэтому работать необходимо только в защитных очках.

Штробление стен, независимо от того, каким инструментом вы его будет выполнять, создает много шума и неудобств соседям. Рекомендуется выполнять указанные работы с 10 до 17 часов и только в будние дни, в выходные и после 17 часов лучше данную работу не делать.
