Струбцина своими руками

G-образные

Станины G-струбцин фабричного производства выполняются литыми. В гараже или сарае, даже в кузне на своем участке, организовать сталелитейку нельзя. Поскольку G-струбцины как самые «хваткие» применяются преимущественно в слесарно-сварочных работах с довольно длинными и/или тяжелыми деталями, то и самодельную G-образную струбцину нужно делать из металла на сварке или цельной.

Мастера-умельцы часто сваривают себе струбцины из листовой стали, поз. 1 на рис.:

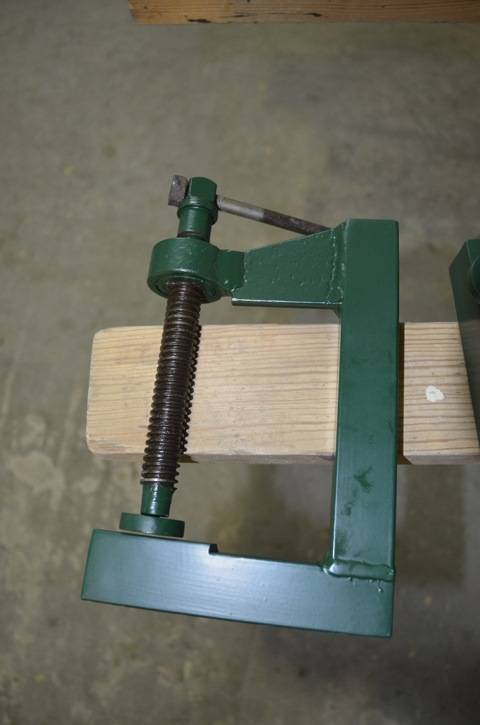

Самодельные G-образные струбцины

Видимо, копируя профиль станин заводских изделий, что в данном случае неправильно. Профили литых станин струбцин показаны на поз. 2

Обратите внимание на зализы и галтели (показаны стрелками). Сглаживание профиля необходимо во избежание концентрации механических напряжений: они «любят» углы и щели, как постельные клопы

Но сварочный шов не работает, как галтель! Нет, струбцина скорее всего не сломается и не погнется. Однако отдачей зажатой детали станину немного поведет, и добиться точной фиксации будет трудно, причем не исключается и проворот детали при затягивании зажима.

Вполне надежны самодельные струбцины из отрезков швеллера (поз. 3). Недостатки – трудоемки, несоразмерно тяжелы сравнительно с шириной захвата. Резать швеллер на станины струбцин можно, если вам нужно будет сжимать детали очень сильно. Оптимальный вариант станин струбцин для обычных работ – из профильной трубы квадратного сечения, поз. 4. В зависимости от типоразмера и толщины стенок заготовки струбцины из профтрубы можно делать на ширину захвата до 1 м и более, см. видео:

Видео: струбцины из профильной трубы

https://youtube.com/watch?v=8R1fXWCJTds

Разновидностью G-струбцины является поджимная, которую условно можно бы назвать GE-струбциной. Поджимные струбцины хорошо известны строителям маломерных судов из дерева, однако будут весьма полезны и в малом деревянном строительстве (напр. дачного или каркасного дома, хозблока и т.п.).

Чертежи поджимной струбцины и способ их применения показаны на рис.:

Чертежи и порядок применения поджимных струбцин

К примеру, при зашивке, скажем, ригеля (стропильной конструкции) крыши каждая следующая доска сначала плотно прижимается к предыдущей, а уж затем крепится к стропильным балкам. Соответственно, надежность и долговечность всего кровельного пирога намного возрастают.

Разновидности и модификации

Вот еще несколько разновидностей столярных струбцин. Все эти зажимы несложно собрать своими руками.

Вопрос в другом – насколько целесообразно использование в качестве исходного материала древесины? Есть аргументы и «за», и «против». Но если для основы столярной струбцины выбирается дерево, то оно должно соответствовать определенным критериям.

  • Порода – только твердая (груша, дуб, орех и аналогичные). В противном случае о какой-либо силе прижима говорить не приходится. Да и долговечность струбцины их «мягкого» дерева вызывает определенные сомнения.
  • Влажность – минимальная. Только после качественной просушки материала его можно использовать для изготовления деталей зажимного приспособления.

Основные рекомендации и идеи даны. Хорошему хозяину этой «информации к размышлению» достаточно, чтобы принять решение, какая модель столярной струбцины ему более подойдет. А как именно ее сделать – понять несложно.

Удачи вам, читатель, в изготовлении своей собственной струбцины. Не бойтесь фантазировать, и все у вас получится!

Часто в процессе выполнения какой-либо работы возникает необходимость быстрого сжатия или фиксации деталей. Для решения такой задачи служит струбцина — вид вспомогательного инструмента, с помощью которого производят, например, склеивание деталей, выполнение сварочных работ и другие работы.

Самодельные струбцины обычно изготавливают или из дерева, или из металла. Этот инструмент имеет много разновидностей, а также они различаются по механизмам зажимов. Сейчас этот инструмент можно без проблем приобрести в любом специализированном магазине или выписать через интернет, но можно также сделать нужную струбцину своими руками, причём по своим свойствам этот самодельный инструмент не будет уступать заводским моделям.

Правила использования

Есть несколько различных правил, касающихся применения устройства. Среди особенностей отметим следующее:

Нужно уделять внимание тому, чтобы поверхность прилегала полностью к рабочей части инструмента. При зажиме следует уделять внимание прилагаемому усилию

Слишком высокий показатель становится причиной повреждения поверхностного слоя. Не стоит забывать о том, что сама угловая струбцина при механической обработке заготовки также должна быть надежно закреплена

В противном случае проводимая обработка существенно усложняется.

Простота механизма определяет то, что пользоваться им достаточно просто. При этом не нужно обладать какими-либо особыми навыками.

Быстрозажимная струбцина – самоделка

В арсенале мастеров столярного дела, которые выполняют большой объем работ по склеиванию, имеются корпусные струбцины, такие как Bessey KR Revo, струбцины GROZ, быстрозажимные или трубные струбцины.

Сложно представить замену профессиональному столярному зажиму, но что же делать, когда струбцины нет под рукой, негде ее купить или нет возможности заказать доставку.

Решение этой проблемы предлагает японский мастер по деревообработке и по совместительству блогер с YouTube канала Self-Build. Свое видение того, как создать крафтовые DIY струбцины он показал в новом ролике.

Идея заключается в том, чтобы для изготовления использовать самые обыкновенные материалы: обрезки деревянного бруса различных размеров и простейшие крепежные элементы — такие как перфорированные пластины и болты с гайками. Зажимной механизм струбцины надежно зафиксирует детали, при этом, его легко подстроить под различную длину заготовок.

https://youtube.com/watch?v=9rfioNDOfpk

Ремонт и доработка

Как видно, устройство и принцип работы быстрозажимной струбцины до безобразия простой. А простота в мире инструментов – это в большинстве случаев надежность. Но тем не менее, что дешевые, что дорогие фирменные струбцины с таким механизмом очень быстро при интенсивном использовании теряют прижимную силу.

Рассмотрев устройством изнутри, можно сделать первые выводы по поводу того, почему не держит струбцина:

  1. Пружина фиксирующей пластины ослабилась.
  2. Сама пластина погнулась.
  3. Отверстие в пластине увеличилось.

Вот и все причины. Лечатся они, соответственно, очень просто. Пружину можно расправить или заменить аналогичной. Пластину выровнять, если погнулась. Если увеличилось отверстие – изготавливаем такую же деталь из подручных материалов.

Однако, как показывает практика, это все временные меры. В силу особенностей конструкции струбцины этого типа все равно рано или поздно отказываются держать нагрузку. Те, что подороже, выдерживают дольше. Данный китайский образец сдулся после 7-10 использований в достаточно бережном режиме.

Но, как и было обещано, есть! Есть одна хитрость, с помощью которой можно не только увеличить фиксирующую силу струбцины в три раза, но также продлить срок ее работы без ремонта и замены деталей каретки. Этот способ показан на фото ниже.

Фокус заключается в том, что при фиксации рычага в самом утопленном положении подъемные пластины тоже цепляются за направляющую планку, и работают, как фиксирующая пластина вверху. А поскольку в таком режиме каретка удерживается сразу тремя пластинами, мощность прижима тоже увеличивается в три раза.

По-хорошему для этих целей неплохо было бы предусмотреть на рычагах какие-либо штатные фиксаторы. Вполне возможно, в профессиональных моделях они и есть. Но в данном случае рычаг преспокойно удерживается двумя резинками для денег, намотанными на него втрое. Более удобно для этих целей использовать кусок трубки подходящего диаметра, металлическое кольцо и так далее. Усилие на конце рычага требуется небольшое, потому с его удержанием справятся многие подручные средства.

Струбцина быстрозажимная своими руками

Быстрозажимной струбциной можно произвести фиксацию изделия для обработки молниеносно. Такие модели не оснащены ходовым винтом, или он выполняет второстепенную функцию: задаёт требуемую ширину или толщину деталей, которые требуется обработать.

Основой в них является рычажный зажим. Чтобы зафиксировать такую струбцину на детали, нуждающейся в обработке, не потребуется закручивать винт. Нужно лишь нажать на подвижный упор сверху, чтобы прочно прижать деталь. Так же легко можно и освободить предмет. Стоит только надавить вновь сверху на упор, и зажатый предмет освободится.

Самодельную быстрозажимную струбцину можно тоже изготовить в собственной мастерской. Для этого понадобятся два деревянных бруска, мебельная гайка с фиксатором для дерева, 4 прочные шпильки из закалённой стали, 4 шайбы для упора, 4 гайки, резьба которых соответствует резьбе шпилек.

Самодельные быстрозажимные струбцины бывают также пружинные. Струбцину можно сделать из стальной профильной трубы, пластины стальной, прутка стального, удлинённой и барашковой гайки, длинного болта, 2 увеличенных шайб, проволоки пружинной, тонкой стальной проволоки, обрезков доски. Что касается оборудования, то понадобятся такие инструменты как болгарка, шуруповёрт, диск отрезной и диск лепестковый для зачистки, станок для сверления и сварочный аппарат, штангенциркуль, рулетка, карандаш и угольник.

Сначала от стального квадрата нужно отрезать небольшой кусок, а затем соединить детали под прямым углом сварочным аппаратом. Швы зачистить. Затем отрезается кусок профильной трубы и кусок стального прута. Все части соединяются между собой и с удлинённой гайкой.

Следующий шаг – изготовление губок. Материалом для них берётся профильная труба. На ней наносится разметка, и вырезаются 2 детали. В них проделываются отверстия. Болт вставляется в гайку. Затем отверстия просверливаются в корпусе. С ними соединяются отверстия в губках, и вставляются заклёпки из стальной проволоки.

Из шайбы изготавливается упор для пружины: в ней вырезается квадратное отверстие, а затем она приваривается к заготовке. Надевается пружина, и приваривается шайба. Срезается шляпка болта, в основании сверлится отверстие. Приваривается барашковая гайка с противоположной стороны.

Подробное описание устройства струбцины

Инструмент характеризуется простотой и надежностью, а при бережном отношении к нему и правильном использовании, вероятность поломки сводится к нулю. По принципу работы прибор схож с функционированием тисков. Только в отличие от тяжелых и крупногабаритных устройств, струбцина имеет малый вес, что делает ее мобильной, и облегченную конструкцию для возможности эксплуатации без усилий. Конструктивными элементами такого прибора являются:

  1. Рама — играет роль ответного элемента, к которому крепится непосредственно сама деталь. Рамная часть может иметь разные виды исполнения: G-образную, С-образную и T-образную.
  2. Подвижная часть — позволяет повышать или снижать расстояние от рабочей части до рамы
  3. Рычаг или винт — служит для закрепления струбцины в соответствующем положении, и дает возможность регулировки силы сжатия. Рычажные устройства оснащены приводом для быстрой фиксации поэтому, чем меньше усилий прикладывается, тем получается более интенсивное сжатие.
  4. Опорная пятка — находится на внутренней стороне П-образной рамы.

Для более удобного перемещения резьбовой шпильки используется рукоятка (может быть представлена разных видов). На конце подвижного винта расположена пятка, которая упирается в прижимаемую заготовку, обеспечивая ее надежную фиксацию. Усилие прижима зависит от физической силы, которой обладает человек.

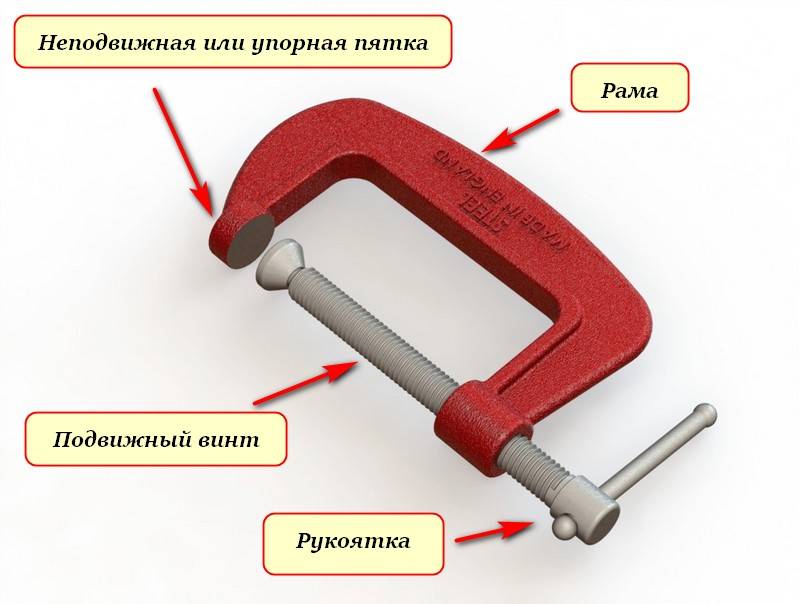

На фото представлена струбцина с обозначением ее конструктивных элементов. Однако такие инструменты выпускаются разных видов, хотя принцип работы и назначение у них одинаковые. Более подробно о том, для чего используется струбцина, вы можете узнать в следующем разделе.

Импровизированные зажимы

Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.

Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.

Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.

Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.

Из шприца-пистолета для герметика и скотча можно легко сделать настоящий зажим под доску.

Изготовление угловой струбцины

Угловая струбцина также широко применяется для сварочных работ. Практически любые работы со сваркой подразумевают соединение деталей под определенным углом и удержание их в неподвижном состоянии. Когда сварщик варит, в одной руке у него находится держатель с электродом, а в другой маска, поэтому угловые струбцины значительно упростят работу с изделием. В магазинах цена таких приспособлений может достигать 2 тыс.р. и больше.

Поэтому наилучшим вариантом будет изготовление струбцины из металла своими руками. Это не только сэкономит деньги, но и позволит сделать инструмент любого размера и добавить некоторые изменения в конструкцию. Чертежи угловой струбцины приведены на рисунке.

Для этого необходимы: полоски металла толщиной 8-10 мм. Для фиксации металлических элементов нужно взять уголок 40 на 40 мм или 50 на 50 мм. Крепить уголки между собой можно болтовым соединением или просто сварить, что обеспечит им необходимую жесткость. Для прижимного устройства нужно сварить между собой 3-4 гайки, но наилучшим вариантом будет изготовить кронштейн с резьбовым отверстием толщиной 30-40 мм. Для перемещения зажимного механизма необходимо сделать направляющие. При помощи дрели просверлить отверстие, в него вставить болт и закрутить его гайкой.

Следующая модификация отличается простотой, но готовый инструмент необходимо закрепить на верстаке — для удобства. Струбцина состоит из двух уголков и двух планок из листового металла. Для быстрозажимной конструкции понадобятся два уголка 70 на 70 или 50 на 50, в зависимости от габаритов металла. Если метал крупногабаритный, то уголки желательно взять побольше. Еще понадобятся 2 стальных шпильки, которые будут выполнять роль зажимов, 6 гаек и 2 или более пластины из листового металла.

Далее следует нарезать резьбу или просто просверлить отверстие и приварить гайку, в которую будет вкручиваться шпилька, фиксирующаяся заготовки. На конце шпильки приварить гайки, предварительно сварив их между собой.

Сборка струбцины

Профильные
трубы соединяют между собой серёжками. Размер серёжек задаёт максимальную
толщину деревянного щита, который струбцина может сжимать.

Заданная высота серёжки и струбцины

Упорный
болт, вставленный в отверстие, будет удерживать деревянный щит при сдавливании.

Упорный болт

Шпилька будет
давить на деревянный щит через специальную вставку. Она выполнена из прочного
дерева с металлическими накладками.

Вставки под шпильки

На шпильку
накручивают удлинённую гайку, которую используют для закручивания шпильки
руками или ключом. Удлинённая гайка плотно сидит на шпильке, так как зажата
контргайкой.

Иногда
вместо удлинённой гайки устанавливают ручку. Однако в этом случае нельзя на
щите близко друг к другу устанавливать две струбцины.

Контрящая гайка на шпильке

При
сборке струбцины необходимо выдерживать одинаковыми все отступы для крепежей
серёжек в начале и в конце направляющих. Если эти размеры будут разными, то
между направляющими образуется щель. У струбцины должны быть параллельными обе
направляющие.

Важный размер
Щель между направляющими

Использование инструмента виды и его устройство

Не существует таких зажимов, которые бы на сто процентов соответствовали нашим потребностям при проведении работ по дому. Струбцины бывают разных форм, моделей и размеров. Как правило, их не бывает достаточно много. Ниже дается короткий список приспособлений для решения поставленных задач по обработке дерева и металла:

  • деревянные;
  • металлические;
  • F-образные;
  • C-образные;
  • угловые;
  • кулачковые;
  • G-образные ;
  • зажимы для крепления проволоки;
  • зажимы в виде ленты.

Смастерить струбцину самостоятельно достаточно просто. Конечно, при проведении работ это не тот инструмент, в котором есть постоянная необходимость. Но иметь его всегда под рукой не помешает.

Как сделать винтовую металлическую струбцину

Для изготовления такого зажима сначала необходимо подготовить материалы. Для тела зажима можно использовать лист стали примерно 1 см толщиной или ровные и прямые металлические обрезки такой же толщины. Длина заготовки зависит от того, какое рабочее расстояние будет у струбцины. Для изготовления потребуются длинные винты или болты М8 или М10.

Схема сборки струбцины.

В начале процесса изготовления на материале заготовки наносится разметка будущего тела инструмента. Часто тело инструмента выглядит похожим на букву «С». При этом толщина заготовки может быть различной. Она зависит только от необходимой длины рабочей зоны. Когда разметка нанесена, деталь вырезают. Для этого в домашних условиях используют газовые резаки, ацетиленовые горелки или болгарку. Болгарку применяют для заготовок небольшой толщины, ее проблематично применять при вырезании малых фигурных элементов.

Когда заготовка вырезана, ее шлифуют с помощью напильников, наждачной бумаги. Шлифовка – это важный процесс, если не отшлифовать деталь, то есть вероятность порезаться об острые края при работе с инструментом.

Затем на одной из сторон делают крепеж для подвижного элемента. Для этого к одной из сторон тела струбцины приваривают гайки М8 или М10. Если нет болтов или шурупов достаточной длины, можно использовать шестигранники или пруты арматуры нужной длины. Предварительно на них следует нарезать резьбу. На конец винта приваривают ровную плоскую деталь (с рабочей стороны), которая будет выполнять функции губок. На противоположную сторону приваривается рычаг (в качестве рычага можно использовать шпильки), который должен упростить процесс зажима. На этом изготовление струбцины завершено.

Другой вариант – изготовить зажим наподобие штангенциркуля. Для этого используется раздвижная рамка, изготовленная из стальной полосы. Конец полосы расплющивается, и к нему навариваются губки. Далее из той же полосы изготавливается подвижный элемент, к которому привариваются гайки и вкручивается винт для фиксации.

Такую струбцину изготовить сложнее, но она имеет более больший ход и, соответственно, большую рабочую область.

Виды струбцин

Сегодня, такой инструмент может производиться из различных материалов в нескольких вариациях. Обычно изготовление струбцины требует наличия дерева либо металла. При установке указанного приспособления в нужное место, можно не держать отдельные детали, а полноценно работать с прочими инструментами.

Самодельные струбцины

Самый простой вариант столярной струбцины предполагает наличие пары подвижных составляющих и рамы для них. Работа инструмента осуществляется посредством дополнительных зажимов и рычагов. С помощью которых выбирается сила, детали сжимаются и происходит их фиксация.

Еще присутствуют и быстрозажимные конструкции, представляющие рычажный тип. Это специализированные зажимы.

Особенность их состоит в том, что зажимание происходит мгновенно, но для этого потребуется приложить определенную силу.

Существуют разновидности столярных струбцин. В зависимости от установленного в них механизма и его особенностей они бывают:

  • Угловые конструкции.
  • Винтовые установки.
  • Быстрозажимные устройства.
  • Монтажные конструкции.
  • Ручные струбцины.

Что нужно для угловых зажимов

Часто сварку проводят, соединяя металлические листы под углом. Их нужно неподвижно держать, как сделать это сварщику, если его руки заняты электродом с маской.

Фиксирующее приспособление

Выручит простое фиксирующее приспособление.

Предварительно собирают:

  • 10 мм. по толщине металлические полосы;
  • уголки 40х40 или 50х50 (мм.);
  • гайки – 4 шт.;
  • кронштейн.

Уголок скрепляют болтами или сваркой жестким соединением. Прижимным устройством будут приваренные друг с другом гайки или консольная опора, в отверстиях которой накручена резьба. На установленных направляющих будет перемещаться зажимной механизм. Дрелью сверлят отверстия, вставляют болты, закручивают гайки.

Следующая модель тоже не сложная, но её крепят к верстаку – так удобней работать. Нужно подготовить:

  • 2 уголка размером 70 х 70;
  • 2 листа железа;
  • 2 стальные шпильки;
  • гайки – 6 шт.

Порядок производства:

  1. Уголки сваривают под прямым углом.
  2. Для жесткости ставят металлические планки.
  3. По середине уголков приваривают по 1 консоли.
  4. В просверленном отверстии нарезают резьбу.
  5. В приваренную гайку вкручивают шпильку, она будет фиксировать заготовку.

Соединенные сваркой гайки устанавливают на конец шпильки, тоже приваривают.
